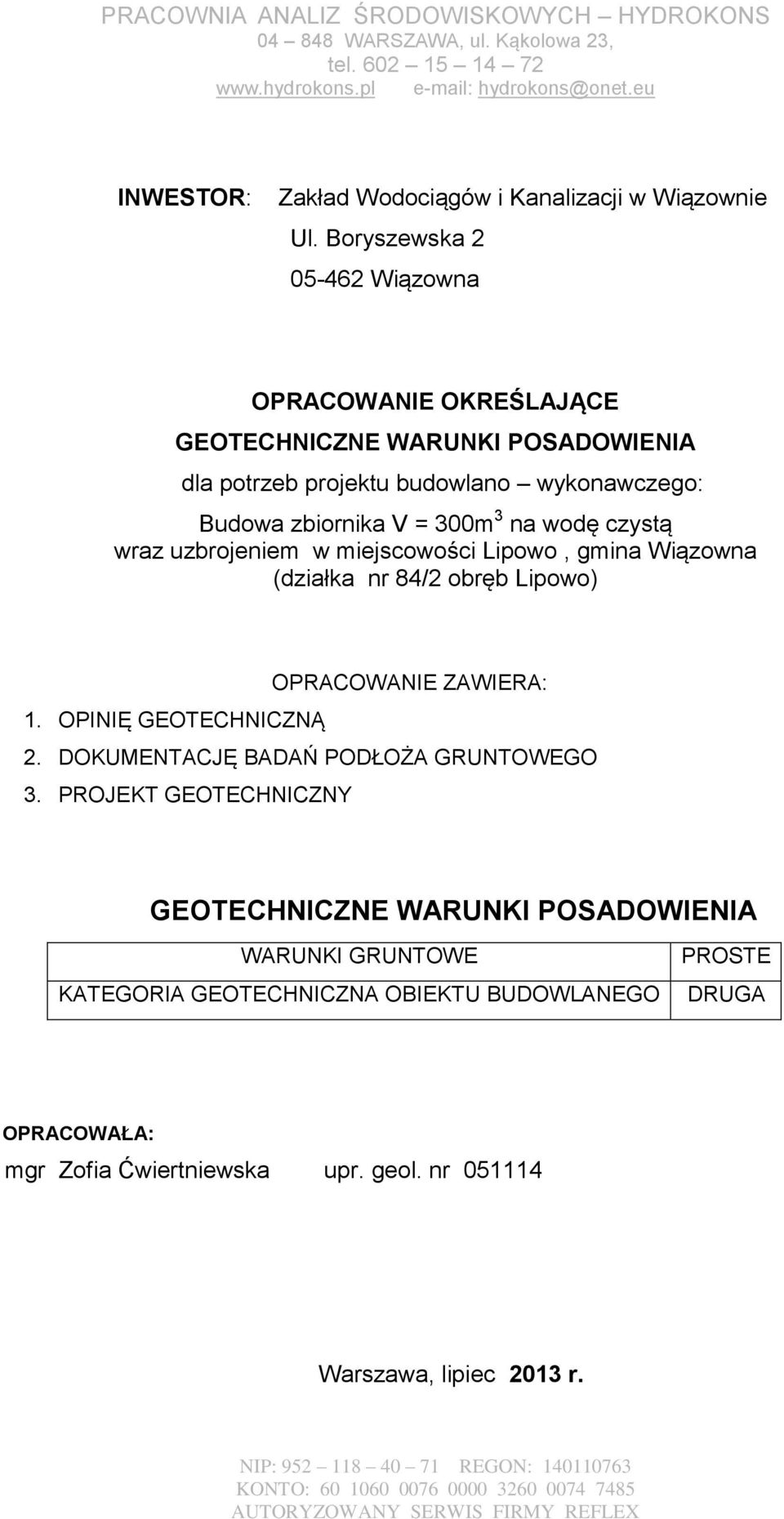

1 INWESTOR: Zakład Wodociągów i Kanalizacji w Wiązownie Ul. Boryszewska Wiązowna OPRACOWANIE OKREŚLAJĄCE GEOTECHNICZNE WARUNKI POSADOWIENIA dla potrzeb projektu budowlano wykonawczego: Budowa zbiornika V = 300m 3 na wodę czystą wraz uzbrojeniem w miejscowości Lipowo, gmina Wiązowna (działka nr 84/2 obręb Lipowo) OPRACOWANIE ZAWIERA: 1. OPINIĘ GEOTECHNICZNĄ 2. DOKUMENTACJĘ BADAŃ PODŁOŻA GRUNTOWEGO 3. PROJEKT GEOTECHNICZNY GEOTECHNICZNE WARUNKI POSADOWIENIA WARUNKI GRUNTOWE KATEGORIA GEOTECHNICZNA OBIEKTU BUDOWLANEGO PROSTE DRUGA OPRACOWAŁA: mgr Zofia Ćwiertniewska upr. geol. nr Warszawa, lipiec 2013 r.

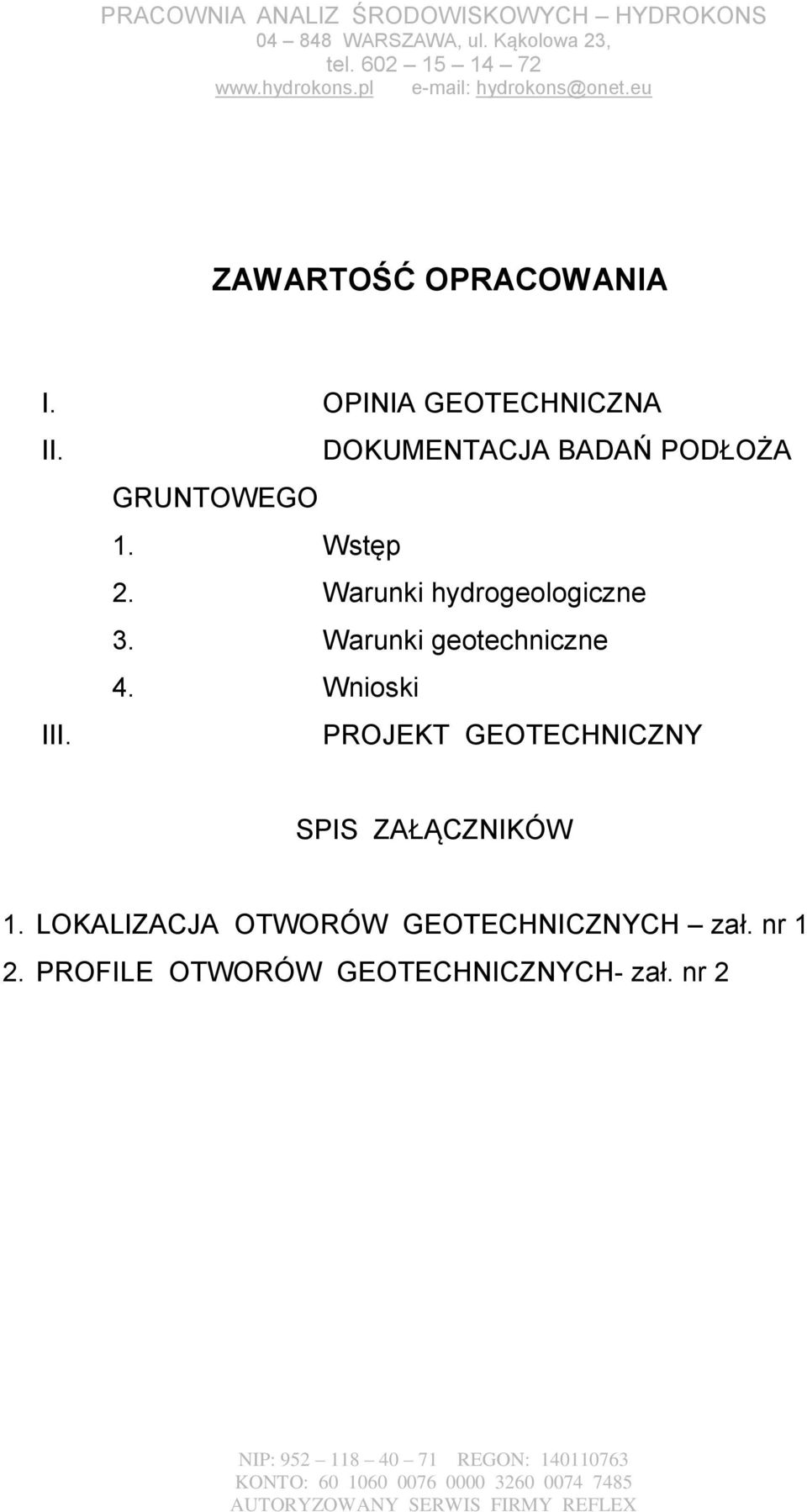

2 ZAWARTOŚĆ OPRACOWANIA I. OPINIA GEOTECHNICZNA II. DOKUMENTACJA BADAŃ PODŁOŻA GRUNTOWEGO 1. Wstęp 2. Warunki hydrogeologiczne 3. Warunki geotechniczne 4. Wnioski III. PROJEKT GEOTECHNICZNY SPIS ZAŁĄCZNIKÓW 1. LOKALIZACJA OTWORÓW GEOTECHNICZNYCH zał. nr 1 2. PROFILE OTWORÓW GEOTECHNICZNYCH- zał. nr 2

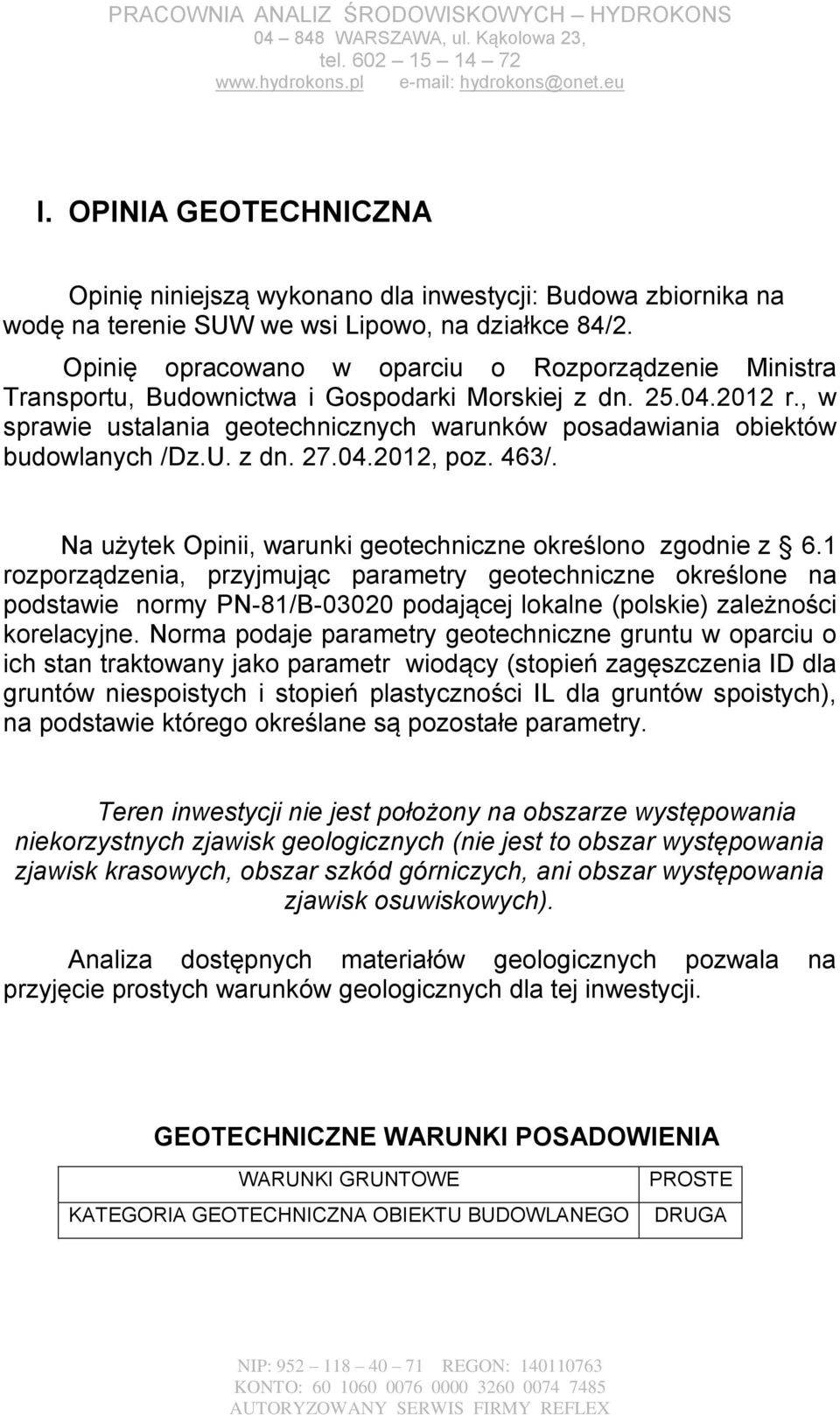

3 I. OPINIA GEOTECHNICZNA Opinię niniejszą wykonano dla inwestycji: Budowa zbiornika na wodę na terenie SUW we wsi Lipowo, na działkce 84/2. Opinię opracowano w oparciu o Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dn r., w sprawie ustalania geotechnicznych warunków posadawiania obiektów budowlanych /Dz.U. z dn , poz. 463/. Na użytek Opinii, warunki geotechniczne określono zgodnie z 6.1 rozporządzenia, przyjmując parametry geotechniczne określone na podstawie normy PN-81/B podającej lokalne (polskie) zależności korelacyjne. Norma podaje parametry geotechniczne gruntu w oparciu o ich stan traktowany jako parametr wiodący (stopień zagęszczenia ID dla gruntów niespoistych i stopień plastyczności IL dla gruntów spoistych), na podstawie którego określane są pozostałe parametry. Teren inwestycji nie jest położony na obszarze występowania niekorzystnych zjawisk geologicznych (nie jest to obszar występowania zjawisk krasowych, obszar szkód górniczych, ani obszar występowania zjawisk osuwiskowych). Analiza dostępnych materiałów geologicznych pozwala na przyjęcie prostych warunków geologicznych dla tej inwestycji. GEOTECHNICZNE WARUNKI POSADOWIENIA WARUNKI GRUNTOWE KATEGORIA GEOTECHNICZNA OBIEKTU BUDOWLANEGO PROSTE DRUGA

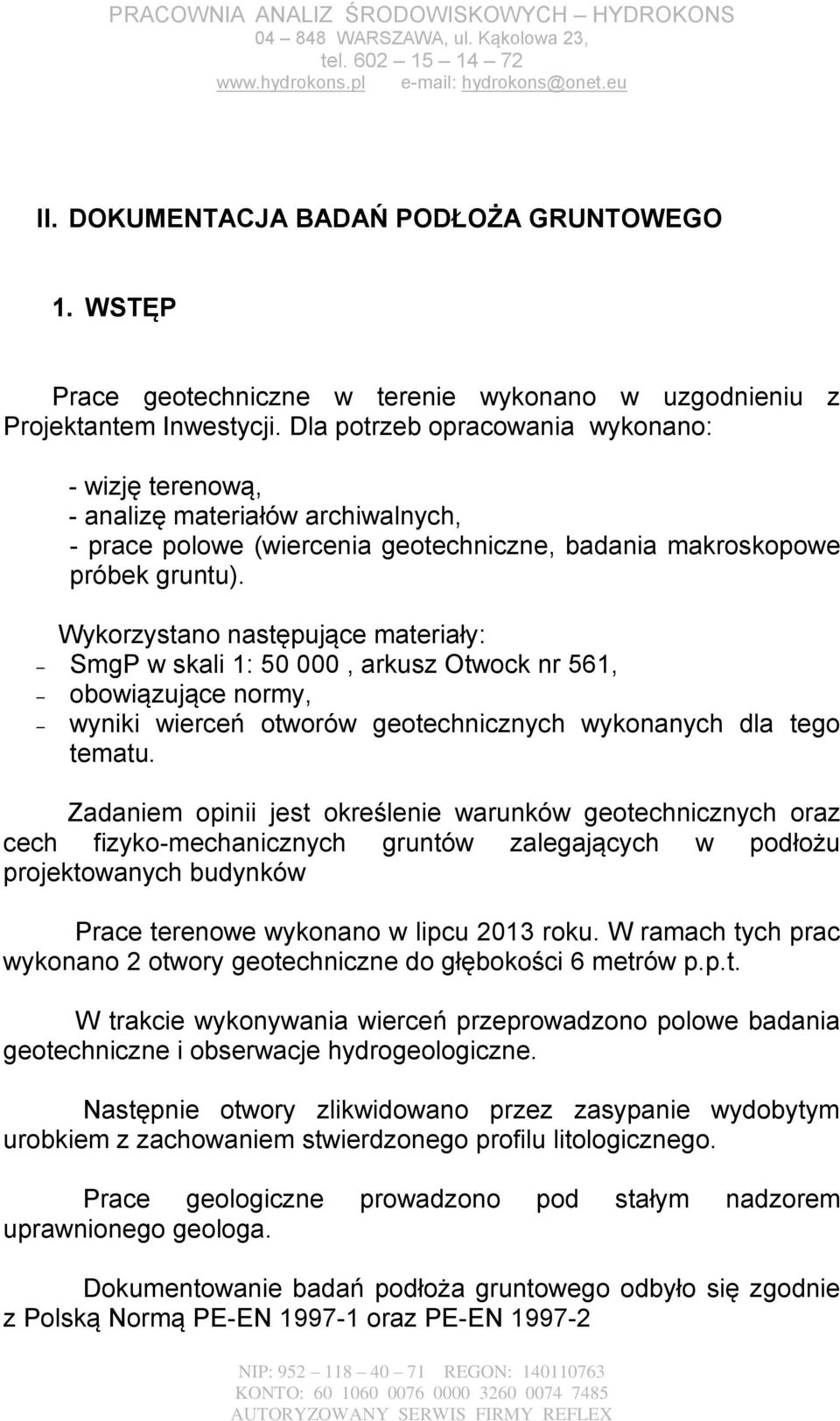

4 II. DOKUMENTACJA BADAŃ PODŁOŻA GRUNTOWEGO 1. WSTĘP Prace geotechniczne w terenie wykonano w uzgodnieniu z Projektantem Inwestycji. Dla potrzeb opracowania wykonano: - wizję terenową, - analizę materiałów archiwalnych, - prace polowe (wiercenia geotechniczne, badania makroskopowe próbek gruntu). Wykorzystano następujące materiały: SmgP w skali 1: , arkusz Otwock nr 561, obowiązujące normy, wyniki wierceń otworów geotechnicznych wykonanych dla tego tematu. Zadaniem opinii jest określenie warunków geotechnicznych oraz cech fizyko-mechanicznych gruntów zalegających w podłożu projektowanych budynków Prace terenowe wykonano w lipcu 2013 roku. W ramach tych prac wykonano 2 otwory geotechniczne do głębokości 6 metrów p.p.t. W trakcie wykonywania wierceń przeprowadzono polowe badania geotechniczne i obserwacje hydrogeologiczne. Następnie otwory zlikwidowano przez zasypanie wydobytym urobkiem z zachowaniem stwierdzonego profilu litologicznego. Prace geologiczne prowadzono pod stałym nadzorem uprawnionego geologa. Dokumentowanie badań podłoża gruntowego odbyło się zgodnie z Polską Normą PE-EN oraz PE-EN

5 Rzędne otworów odczytano z planu sytuacyjno wysokościowego w skali 1:500 otrzymanego od Inwestora. Szczegółowa lokalizacja wykonanych otworów geotechnicznych przedstawiona jest na załączniku nr 1, a ich profile na załączniku nr WARUNKI HYDROGEOLOGICZNE W strefie rozpoznanej wierceniami występują utwory czwartorzędowe piaski drobnoziarniste i gliny piaszczyste, jednorodne genetycznie. Utwory te są małowilgotne w stanie naturalnym. Natomiast w otworze nr 2 gliny piaszczyste na powierzchni są wilgotne o stanie plastyczności na granicy tpl/pl. Wilgotność ta pochodzi z sączenia z nieszczelnych rurociągów znajdujących się w pobliżu. Posadowienie zbiornika na głębokości 1 m p.p.t., po przełożeniu rurociągów będzie w strefie małowilgotnej do głębokości 6,0 m p.p.t. Zbiornik nie będzie pracować w warunkach wyporu. Zwierciadło wody podziemnej występuje poniżej 6,0 m p.p.t. i nie przewiduje się odwodnieni budowlanych. 3. WARUNKI GEOTECHNICZNE Ocenę podłoża gruntowego przeprowadzono przez podział gruntów na pakiety geotechniczne. Podziału powyższego dokonano na podstawie genezy, rodzaju i własności fizyko-mechanicznych gruntów. Jako kryterium podziału przyjęto badania makroskopowe oraz normę PN-81/B Wydzielono następujące pakiety geotechniczne:

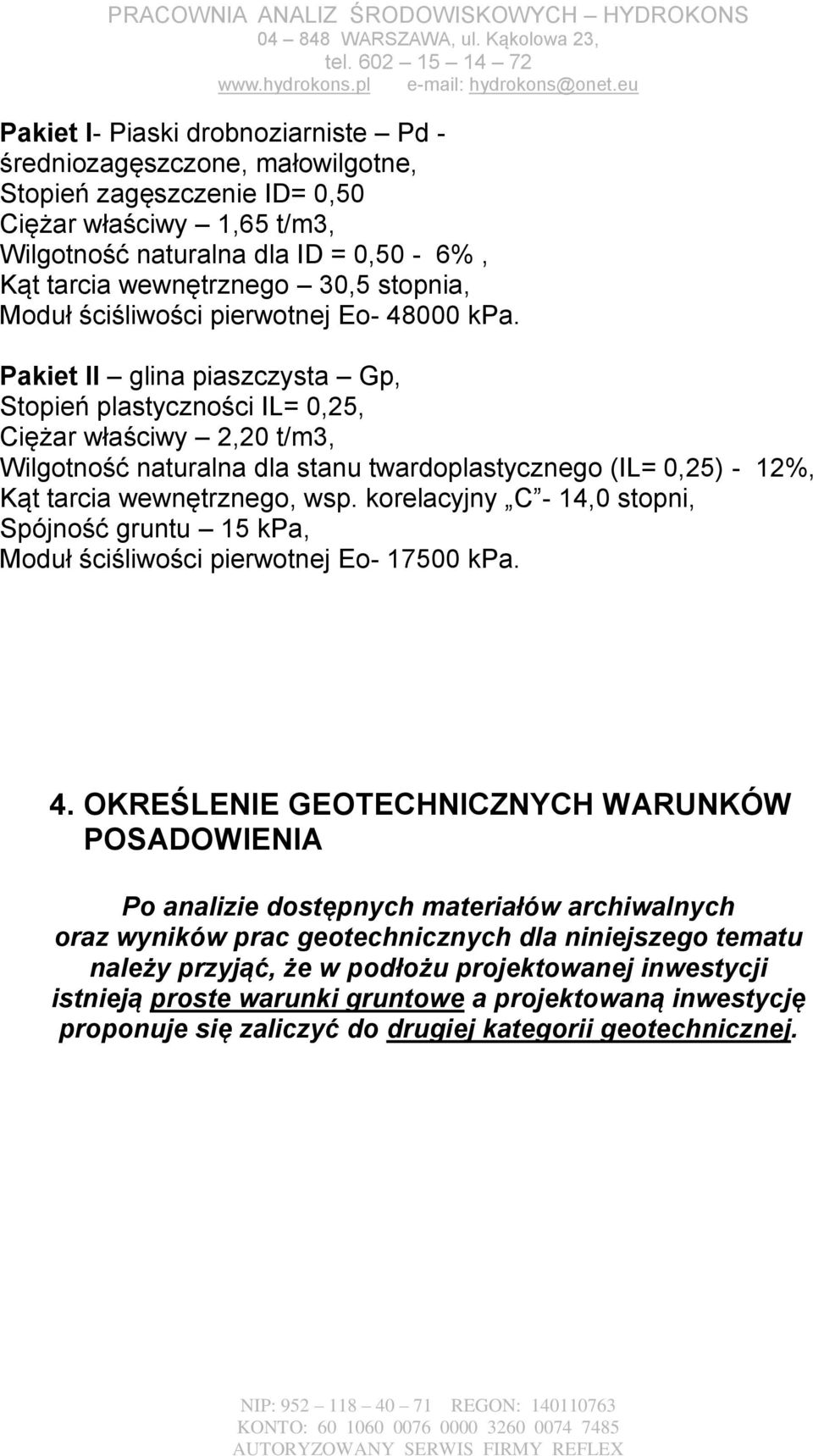

6 Pakiet I- Piaski drobnoziarniste Pd - średniozagęszczone, małowilgotne, Stopień zagęszczenie ID= 0,50 Ciężar właściwy 1,65 t/m3, Wilgotność naturalna dla ID = 0,50-6%, Kąt tarcia wewnętrznego 30,5 stopnia, Moduł ściśliwości pierwotnej Eo kpa. Pakiet II glina piaszczysta Gp, Stopień plastyczności IL= 0,25, Ciężar właściwy 2,20 t/m3, Wilgotność naturalna dla stanu twardoplastycznego (IL= 0,25) - 12%, Kąt tarcia wewnętrznego, wsp. korelacyjny C - 14,0 stopni, Spójność gruntu 15 kpa, Moduł ściśliwości pierwotnej Eo kpa. 4. OKREŚLENIE GEOTECHNICZNYCH WARUNKÓW POSADOWIENIA Po analizie dostępnych materiałów archiwalnych oraz wyników prac geotechnicznych dla niniejszego tematu należy przyjąć, że w podłożu projektowanej inwestycji istnieją proste warunki gruntowe a projektowaną inwestycję proponuje się zaliczyć do drugiej kategorii geotechnicznej.

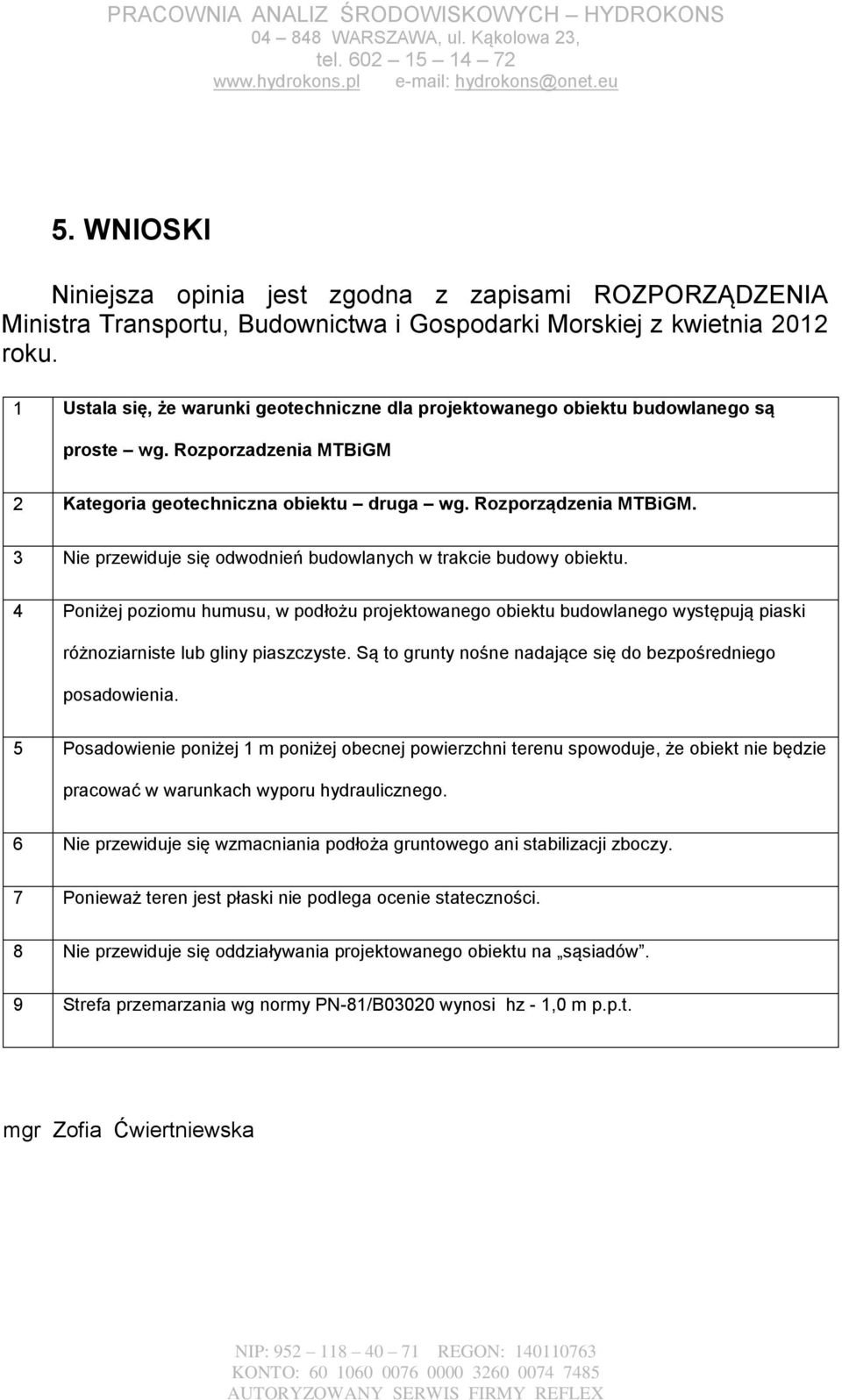

7 5. WNIOSKI Niniejsza opinia jest zgodna z zapisami ROZPORZĄDZENIA Ministra Transportu, Budownictwa i Gospodarki Morskiej z kwietnia 2012 roku. 1 Ustala się, że warunki geotechniczne dla projektowanego obiektu budowlanego są proste wg. Rozporzadzenia MTBiGM 2 Kategoria geotechniczna obiektu druga wg. Rozporządzenia MTBiGM. 3 Nie przewiduje się odwodnień budowlanych w trakcie budowy obiektu. 4 Poniżej poziomu humusu, w podłożu projektowanego obiektu budowlanego występują piaski różnoziarniste lub gliny piaszczyste. Są to grunty nośne nadające się do bezpośredniego posadowienia. 5 Posadowienie poniżej 1 m poniżej obecnej powierzchni terenu spowoduje, że obiekt nie będzie pracować w warunkach wyporu hydraulicznego. 6 Nie przewiduje się wzmacniania podłoża gruntowego ani stabilizacji zboczy. 7 Ponieważ teren jest płaski nie podlega ocenie stateczności. 8 Nie przewiduje się oddziaływania projektowanego obiektu na sąsiadów. 9 Strefa przemarzania wg normy PN-81/B03020 wynosi hz - 1,0 m p.p.t. mgr Zofia Ćwiertniewska

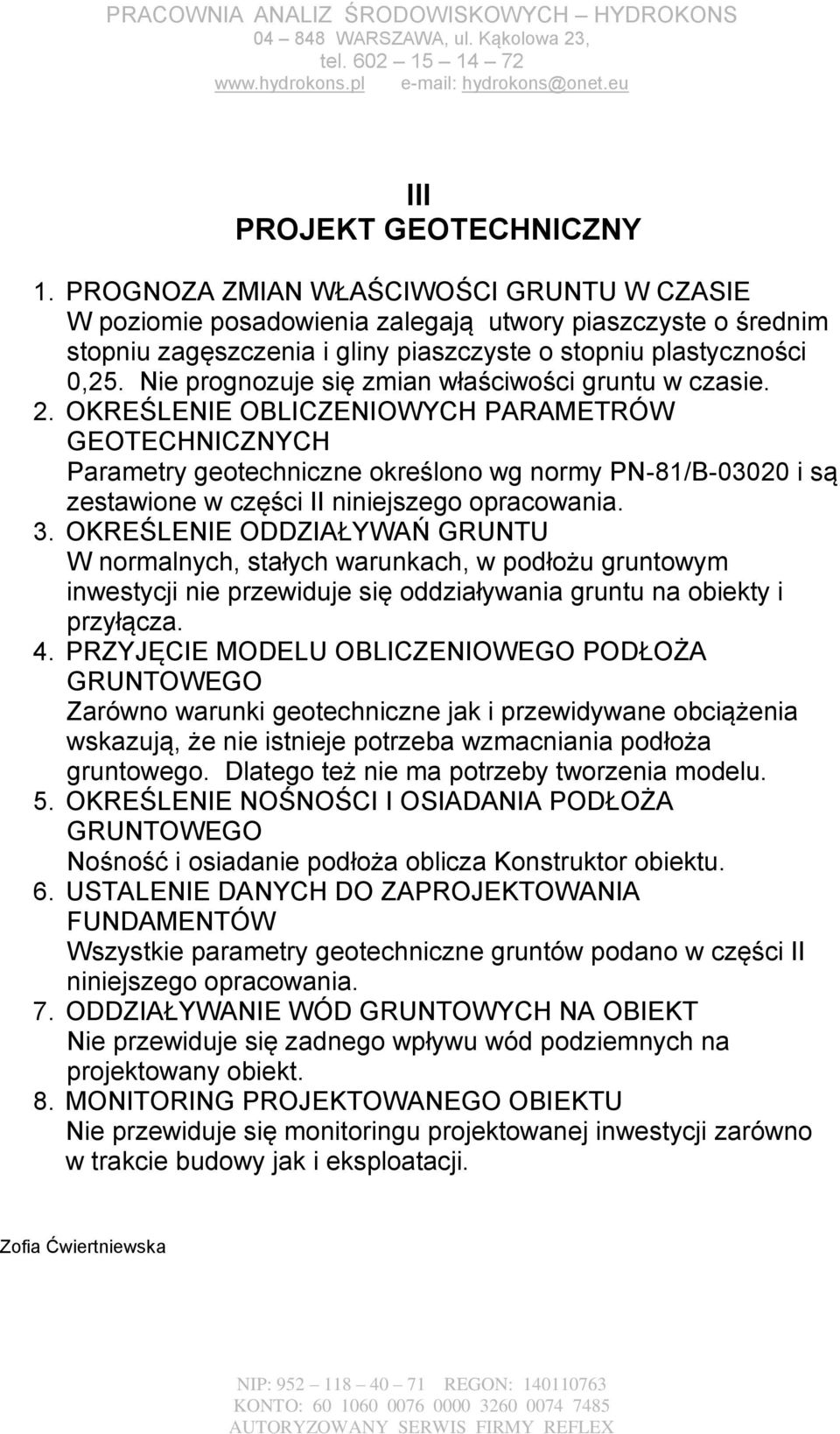

8 III PROJEKT GEOTECHNICZNY 1. PROGNOZA ZMIAN WŁAŚCIWOŚCI GRUNTU W CZASIE W poziomie posadowienia zalegają utwory piaszczyste o średnim stopniu zagęszczenia i gliny piaszczyste o stopniu plastyczności 0,25. Nie prognozuje się zmian właściwości gruntu w czasie. 2. OKREŚLENIE OBLICZENIOWYCH PARAMETRÓW GEOTECHNICZNYCH Parametry geotechniczne określono wg normy PN-81/B i są zestawione w części II niniejszego opracowania. 3. OKREŚLENIE ODDZIAŁYWAŃ GRUNTU W normalnych, stałych warunkach, w podłożu gruntowym inwestycji nie przewiduje się oddziaływania gruntu na obiekty i przyłącza. 4. PRZYJĘCIE MODELU OBLICZENIOWEGO PODŁOŻA GRUNTOWEGO Zarówno warunki geotechniczne jak i przewidywane obciążenia wskazują, że nie istnieje potrzeba wzmacniania podłoża gruntowego. Dlatego też nie ma potrzeby tworzenia modelu. 5. OKREŚLENIE NOŚNOŚCI I OSIADANIA PODŁOŻA GRUNTOWEGO Nośność i osiadanie podłoża oblicza Konstruktor obiektu. 6. USTALENIE DANYCH DO ZAPROJEKTOWANIA FUNDAMENTÓW Wszystkie parametry geotechniczne gruntów podano w części II niniejszego opracowania. 7. ODDZIAŁYWANIE WÓD GRUNTOWYCH NA OBIEKT Nie przewiduje się zadnego wpływu wód podziemnych na projektowany obiekt. 8. MONITORING PROJEKTOWANEGO OBIEKTU Nie przewiduje się monitoringu projektowanej inwestycji zarówno w trakcie budowy jak i eksploatacji. Zofia Ćwiertniewska

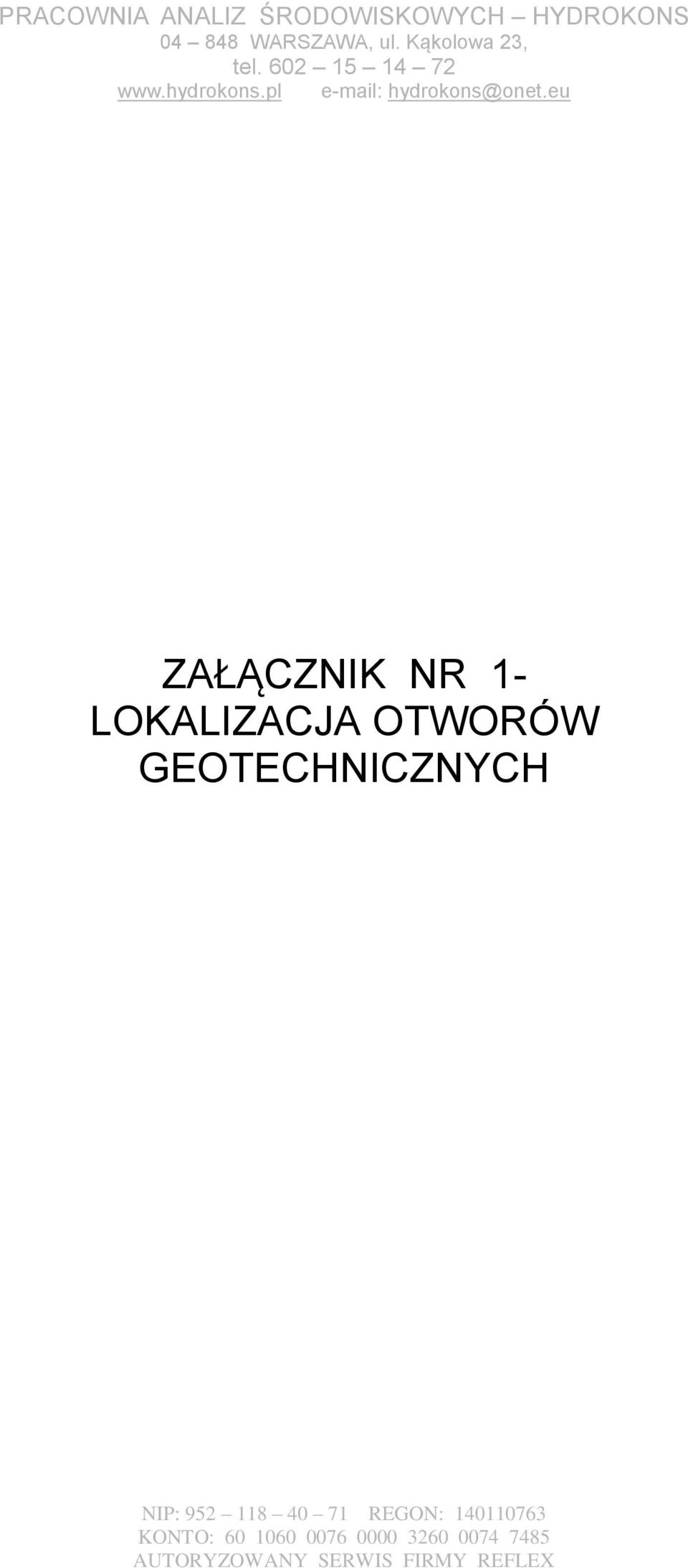

9 ZAŁĄCZNIK NR 1- LOKALIZACJA OTWORÓW GEOTECHNICZNYCH

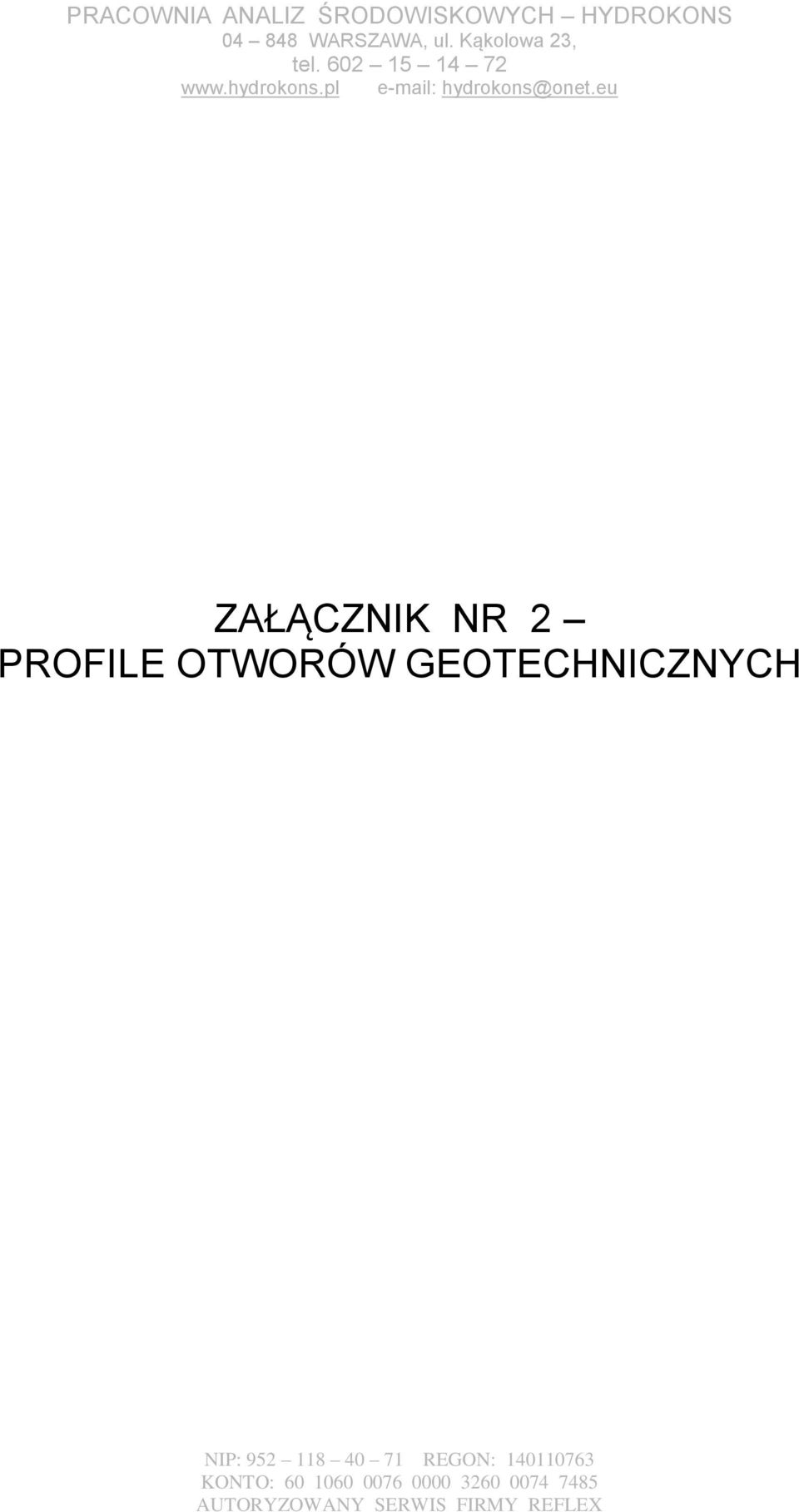

10 ZAŁĄCZNIK NR 2 PROFILE OTWORÓW GEOTECHNICZNYCH
