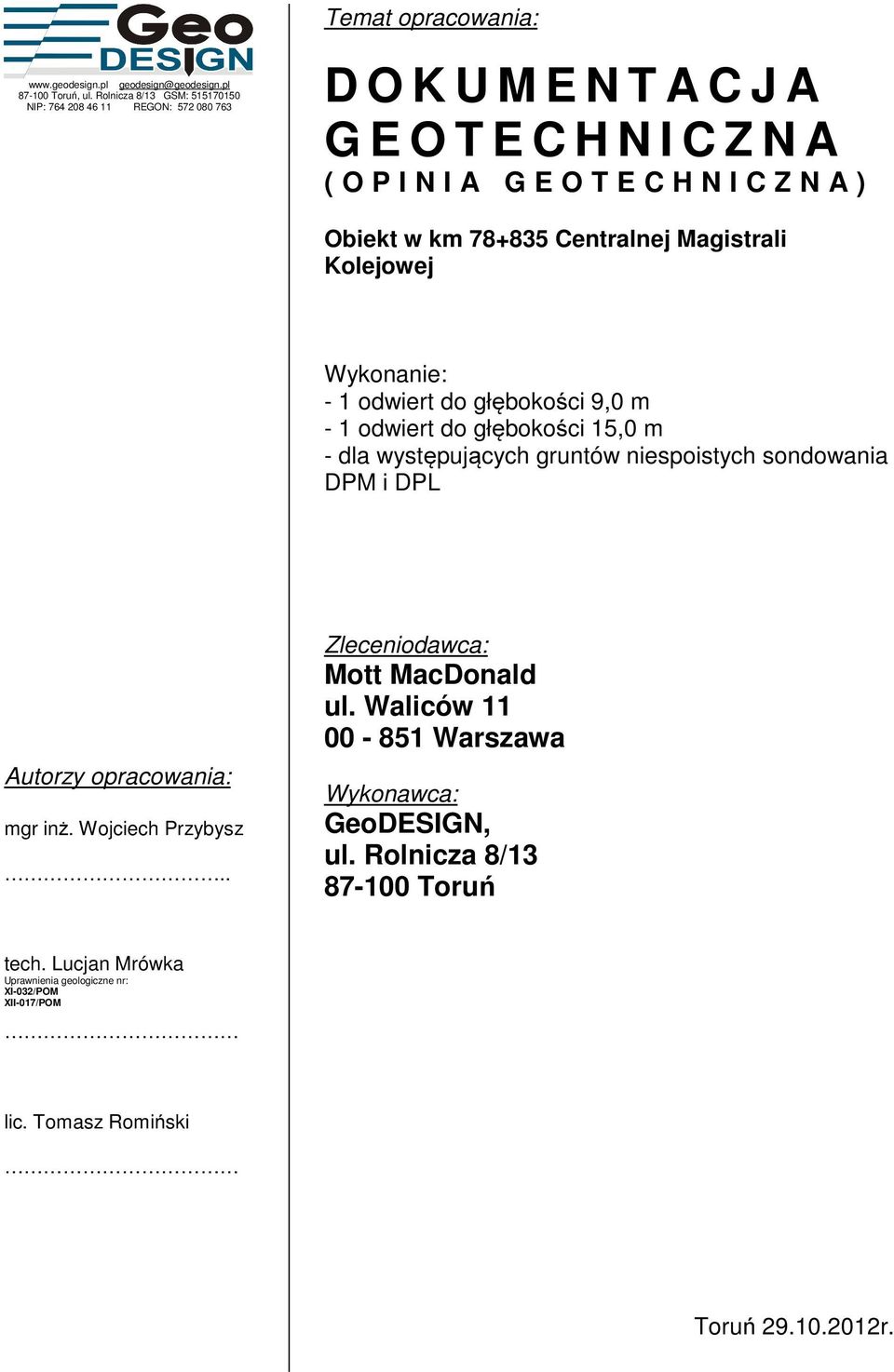

1 Toruń, ul. Rolnicza 8/13 GSM: NIP: REGON: D O K U M E N T A C J A G E O T E C H N I C Z N A ( O P I N I A G E O T E C H N I C Z N A ) Obiekt w km Centralnej Magistrali Kolejowej Wykonanie: - 1 odwiert do głębokości 9,0 m - 1 odwiert do głębokości 15,0 m - dla występujących gruntów niespoistych sondowania DPM i DPL Autorzy opracowania: mgr inż. Wojciech Przybysz.. Zleceniodawca: Mott MacDonald ul. Waliców Warszawa Wykonawca: GeoDESIGN, ul. Rolnicza 8/ Toruń tech. Lucjan Mrówka Uprawnienia geologiczne nr: XI-032/POM XII-017/POM lic. Tomasz Romiński Toruń r.

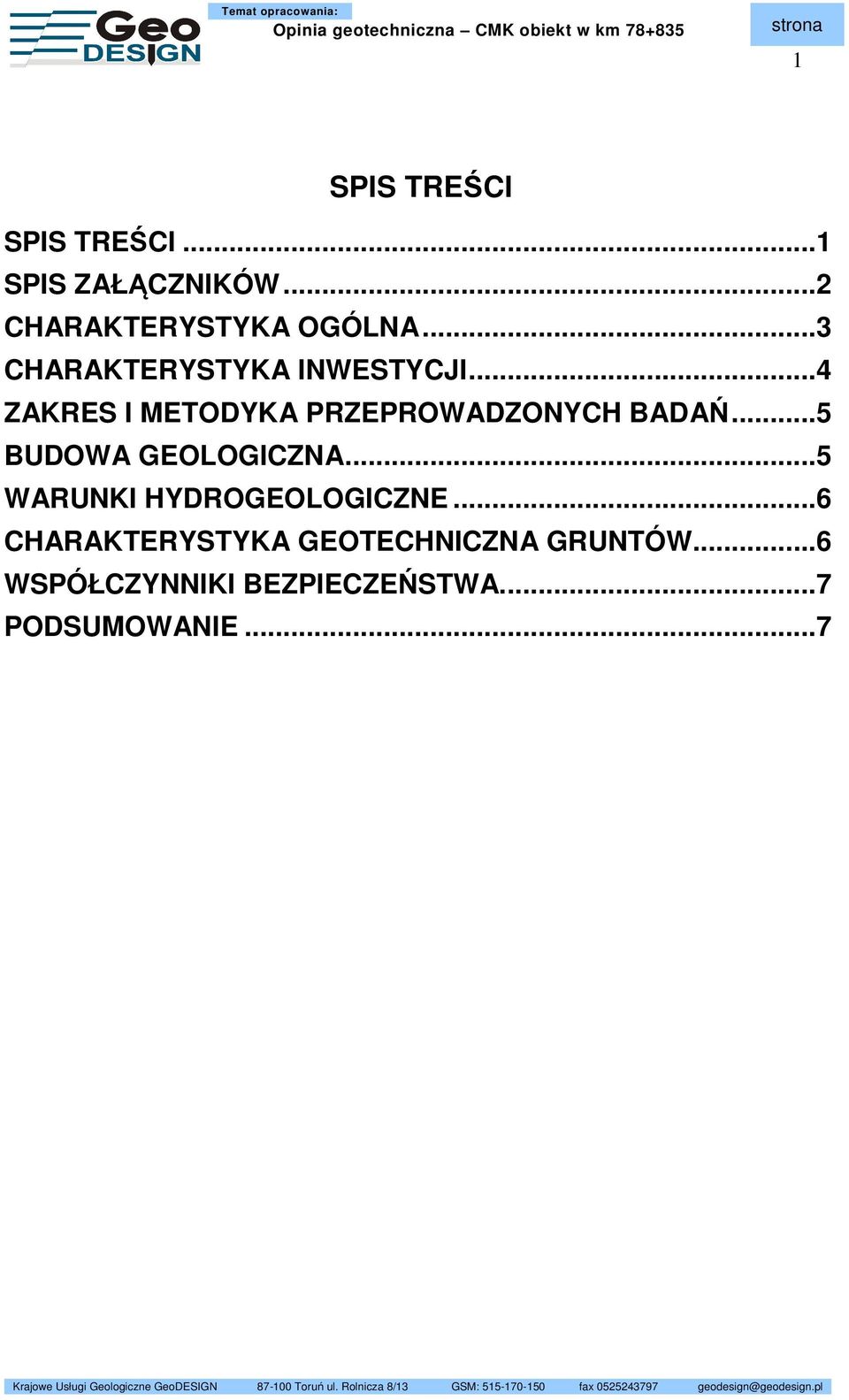

2 1 SPIS TREŚCI SPIS TREŚCI... 1 SPIS ZAŁĄCZNIKÓW... 2 CHARAKTERYSTYKA OGÓLNA... 3 CHARAKTERYSTYKA INWESTYCJI... 4 ZAKRES I METODYKA PRZEPROWADZONYCH BADAŃ... 5 BUDOWA GEOLOGICZNA... 5 WARUNKI HYDROGEOLOGICZNE... 6 CHARAKTERYSTYKA GEOTECHNICZNA GRUNTÓW... 6 WSPÓŁCZYNNIKI BEZPIECZEŃSTWA PODSUMOWANIE... 7

3 2 SPIS ZAŁĄCZNIKÓW Z1 Mapa topograficzna Polski. Z2 Mapa dokumentacyjna, skala 1:500. Z3.1 Legenda do metryk i przekrojów. Z3.2 Objaśnienia znaków i symboli. Z4.1-2 Z5.1-2 Z6 Z7 Metryki otworów wiertniczych. Metryki sondowań dynamicznych DPM i DPL. Zbiorcze zestawienie wyników badań laboratoryjnych. Badanie agresywności wody.

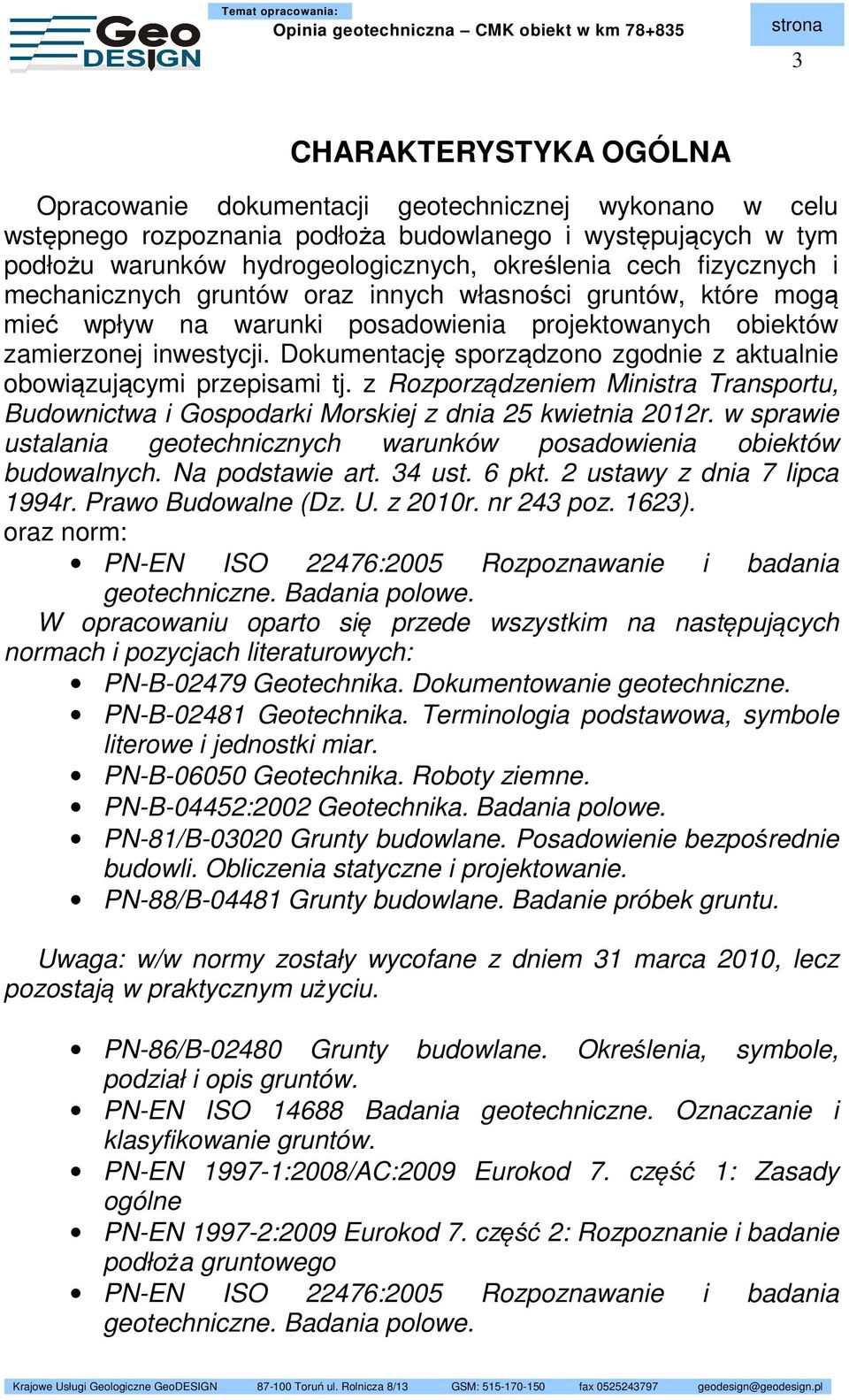

4 3 CHARAKTERYSTYKA OGÓLNA Opracowanie dokumentacji geotechnicznej wykonano w celu wstępnego rozpoznania podłoża budowlanego i występujących w tym podłożu warunków hydrogeologicznych, określenia cech fizycznych i mechanicznych gruntów oraz innych własności gruntów, które mogą mieć wpływ na warunki posadowienia projektowanych obiektów zamierzonej inwestycji. Dokumentację sporządzono zgodnie z aktualnie obowiązującymi przepisami tj. z Rozporządzeniem Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012r. w sprawie ustalania geotechnicznych warunków posadowienia obiektów budowalnych. Na podstawie art. 34 ust. 6 pkt. 2 ustawy z dnia 7 lipca 1994r. Prawo Budowalne (Dz. U. z 2010r. nr 243 poz. 1623). oraz norm: PN-EN ISO 22476:2005 Rozpoznawanie i badania geotechniczne. Badania polowe. W opracowaniu oparto się przede wszystkim na następujących normach i pozycjach literaturowych: PN-B Geotechnika. Dokumentowanie geotechniczne. PN-B Geotechnika. Terminologia podstawowa, symbole literowe i jednostki miar. PN-B Geotechnika. Roboty ziemne. PN-B-04452:2002 Geotechnika. Badania polowe. PN-81/B Grunty budowlane. Posadowienie bezpośrednie budowli. Obliczenia statyczne i projektowanie. PN-88/B Grunty budowlane. Badanie próbek gruntu. Uwaga: w/w normy zostały wycofane z dniem 31 marca 2010, lecz pozostają w praktycznym użyciu. PN-86/B Grunty budowlane. Określenia, symbole, podział i opis gruntów. PN-EN ISO Badania geotechniczne. Oznaczanie i klasyfikowanie gruntów. PN-EN :2008/AC:2009 Eurokod 7. część 1: Zasady ogólne PN-EN :2009 Eurokod 7. część 2: Rozpoznanie i badanie podłoża gruntowego PN-EN ISO 22476:2005 Rozpoznawanie i badania geotechniczne. Badania polowe.

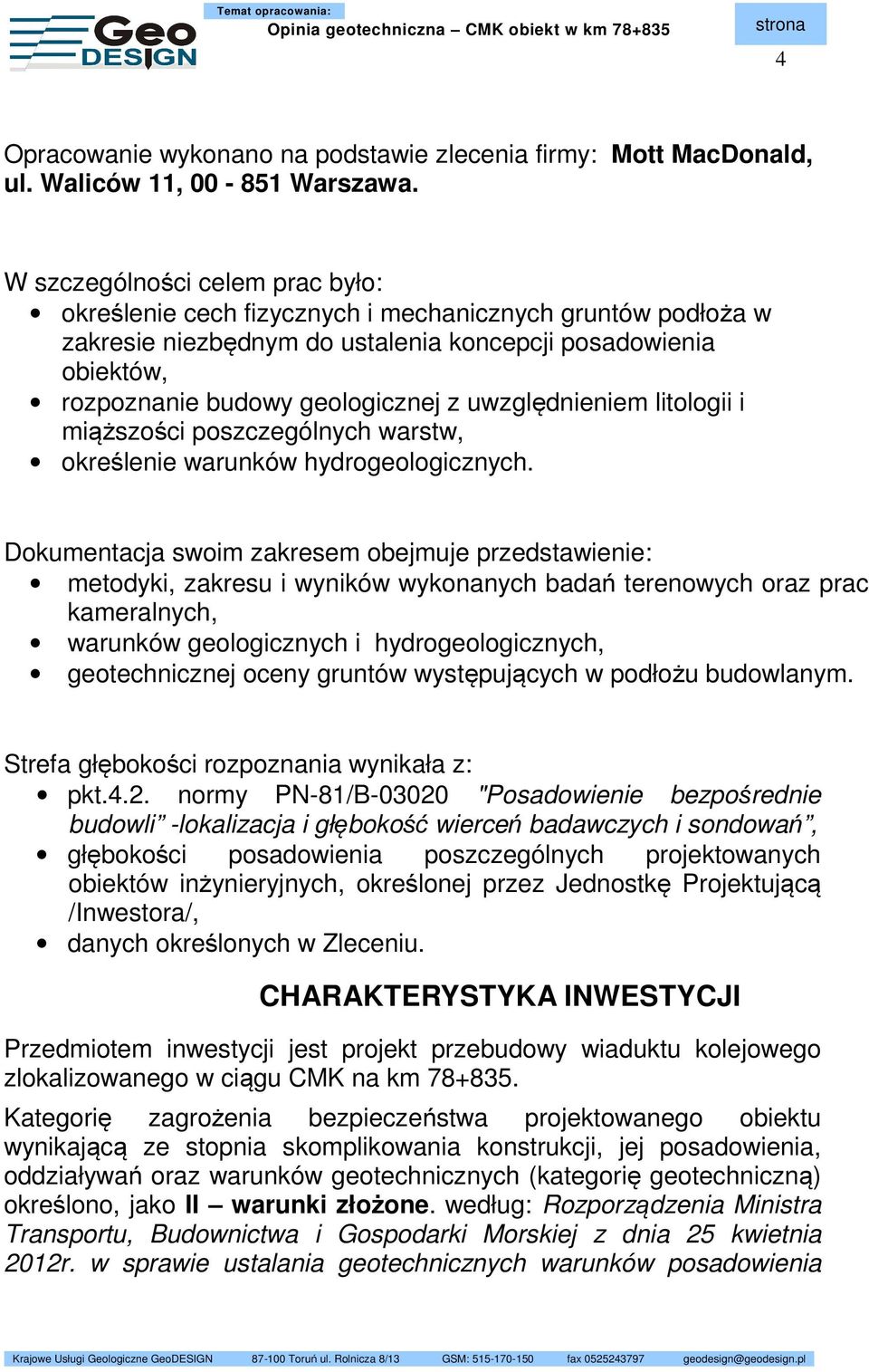

5 4 Opracowanie wykonano na podstawie zlecenia firmy: Mott MacDonald, ul. Waliców 11, Warszawa. W szczególności celem prac było: określenie cech fizycznych i mechanicznych gruntów podłoża w zakresie niezbędnym do ustalenia koncepcji posadowienia obiektów, rozpoznanie budowy geologicznej z uwzględnieniem litologii i miąższości poszczególnych warstw, określenie warunków hydrogeologicznych. Dokumentacja swoim zakresem obejmuje przedstawienie: metodyki, zakresu i wyników wykonanych badań terenowych oraz prac kameralnych, warunków geologicznych i hydrogeologicznych, geotechnicznej oceny gruntów występujących w podłożu budowlanym. Strefa głębokości rozpoznania wynikała z: pkt.4.2. normy PN-81/B "Posadowienie bezpośrednie budowli -lokalizacja i głębokość wierceń badawczych i sondowań, głębokości posadowienia poszczególnych projektowanych obiektów inżynieryjnych, określonej przez Jednostkę Projektującą /Inwestora/, danych określonych w Zleceniu. CHARAKTERYSTYKA INWESTYCJI Przedmiotem inwestycji jest projekt przebudowy wiaduktu kolejowego zlokalizowanego w ciągu CMK na km Kategorię zagrożenia bezpieczeństwa projektowanego obiektu wynikającą ze stopnia skomplikowania konstrukcji, jej posadowienia, oddziaływań oraz warunków geotechnicznych (kategorię geotechniczną) określono, jako II warunki złożone. według: Rozporządzenia Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012r. w sprawie ustalania geotechnicznych warunków posadowienia

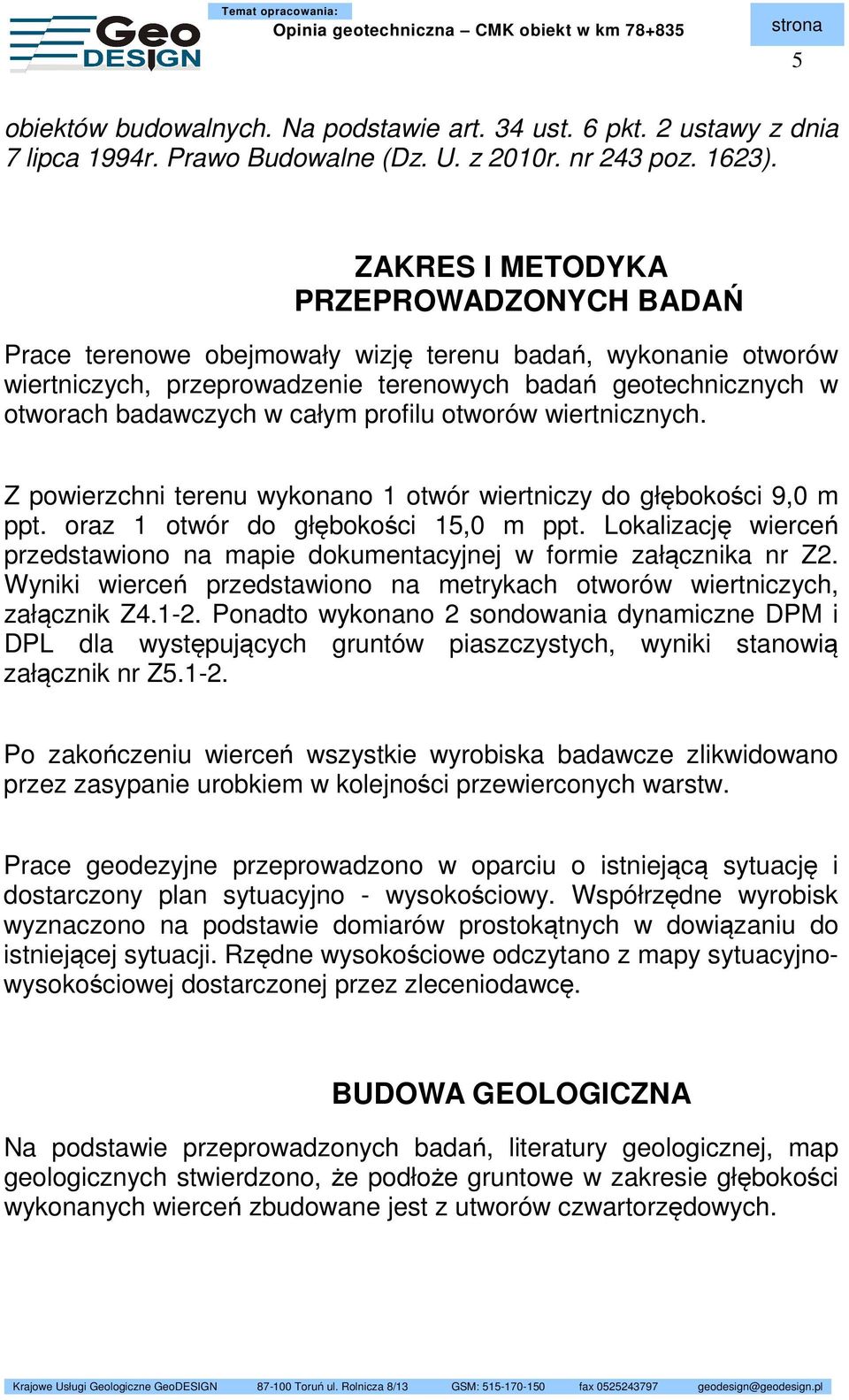

6 5 obiektów budowalnych. Na podstawie art. 34 ust. 6 pkt. 2 ustawy z dnia 7 lipca 1994r. Prawo Budowalne (Dz. U. z 2010r. nr 243 poz. 1623). ZAKRES I METODYKA PRZEPROWADZONYCH BADAŃ Prace terenowe obejmowały wizję terenu badań, wykonanie otworów wiertniczych, przeprowadzenie terenowych badań geotechnicznych w otworach badawczych w całym profilu otworów wiertnicznych. Z powierzchni terenu wykonano 1 otwór wiertniczy do głębokości 9,0 m ppt. oraz 1 otwór do głębokości 15,0 m ppt. Lokalizację wierceń przedstawiono na mapie dokumentacyjnej w formie załącznika nr Z2. Wyniki wierceń przedstawiono na metrykach otworów wiertniczych, załącznik Z Ponadto wykonano 2 sondowania dynamiczne DPM i DPL dla występujących gruntów piaszczystych, wyniki stanowią załącznik nr Z Po zakończeniu wierceń wszystkie wyrobiska badawcze zlikwidowano przez zasypanie urobkiem w kolejności przewierconych warstw. Prace geodezyjne przeprowadzono w oparciu o istniejącą sytuację i dostarczony plan sytuacyjno - wysokościowy. Współrzędne wyrobisk wyznaczono na podstawie domiarów prostokątnych w dowiązaniu do istniejącej sytuacji. Rzędne wysokościowe odczytano z mapy sytuacyjnowysokościowej dostarczonej przez zleceniodawcę. BUDOWA GEOLOGICZNA Na podstawie przeprowadzonych badań, literatury geologicznej, map geologicznych stwierdzono, że podłoże gruntowe w zakresie głębokości wykonanych wierceń zbudowane jest z utworów czwartorzędowych.

7 6 WARUNKI HYDROGEOLOGICZNE Na podstawie przeprowadzonych wierceń oraz wykonanych pomiarów na terenie prowadzonych badań stwierdzono występowania pierwszej warstwy wodonośnej (stan na październik 2012r.) CHARAKTERYSTYKA GEOTECHNICZNA GRUNTÓW W podłożu gruntowym dokonano wydzielenia warstw geotechnicznych. Podstawowym kryterium podziału na warstwy, była budowa geologiczna. Zgodnie z normą PN 1 grunty rozpatrywanego podłoża zaliczono do naturalnych rodzimych nasypowych, gliniastych oraz sypkich. Uogólnione wartości cech fizyczno-mechanicznych dla wydzielonych warstw gruntów mineralnych sypkich podano w załączniku nr Z3.1. Grunty podłoża budowlanego ujęto w trzy warstwy geotechniczne, w obrębie warstwy nr II i III wydzielono po dwie podwarstwy: Warstwa I Stanowią przypowierzchniowo występujący nasyp budowlany. Zbudowany jest z piasków drobnych, średnich oraz humusu. Grunty reprezentujące tą warstwę występują w stanie średniozagęszczonym o średniej wartości stopnia zagęszczenia I D =0,50 (γm=1±0,10). Warstwa II stanowią piaski i żwiry rzeczne. Warstwę II podłoża gruntowego budują piaski drobne. Ze względu na zróżnicowane parametry wyodrębniono dwie podwarstwy: Podwarstwa IIa: Grunty reprezentujące tą podwarstwę występują w stanie średniozagęszczonym o średniej wartości stopnia zagęszczenia I D =0,50 (γm=1±0,20). 1 PN-86/B Grunty budowlane. Określenia, symbole, podział i opis gruntów.

8 7 Podwarstwa IIb: Grunty reprezentujące tą podwarstwę występują w stanie średniozagęszczonym o średniej wartości stopnia zagęszczenia I D =0,60 (γm=1±0,15). Warstwa III stanowią plejstoceńskie utwory lodowcowe występujące w postaci glin. Dla glin przyjęto grupę konsolidacji geologicznej B. Ze względu na zróżnicowane parametry wyodrębniono trzy podwarstwy: Podwarstwa IIIa: Grunty tej podwarstwy charakteryzują się konsystencją plastyczną i występują w stanie miękkoplastycznym o średniej wartości stopnia plastyczności I L =0,30(γm=1±0,15). Podwarstwa IIIb: Grunty tej podwarstwy charakteryzują się konsystencją plastyczną i występują w stanie miękkoplastycznym o średniej wartości stopnia plastyczności I L =0,20(γm=1±0,15). Współczynniki bezpieczeństwa. Parametry obliczeniowe uzyskuje się mnożąc parametry charakterystyczne zgodnie z normą PN-81/B oraz PN-83/B przez m = 0,81. (0,9x0,9) lub 1,21 (1,1x1,1) PODSUMOWANIE W wyniku wykonanych terenowych badań geologicznych oraz analizy map geologicznych, dokonano rozpoznania podłoża budowlanego w obrębie projektowanej inwestycji. W miejscu lokalizacji inwestycji występują złożone warunki geologiczne. W otworze nr 1 na głębokości 8,5 m ppt. z uwagi na występowanie skały w postaci wapienia zakończono wiercenie na głębokości 9,0 m ppt. Podłoże gruntowe zbudowane jest z utworów piaszczystych średniozagęszczonych, gliniastych plastycznych i twardoplastycznych oraz wapienia.

9 8 W trakcie wykonywanych badań nie stwierdzono występowania pierwszej warstwy wodonośnej. W związku z punktowym charakterem wykonanych wierceń w czasie budowy należy szczegółowo rozpoznać podłoże gruntowe. Nie można wykluczyć nieco bardziej złożonej budowy podłoża gruntowego a w szczególności należy dokładnie sprawdzić stopień zagęszczenia podłoża gruntowego pod stopami fundamentowymi. Strefa przemarzania na obszarze projektowanej inwestycji wynosi 1,0 m ppt. Nośność podłoża można wyznaczyć zgodnie z normą PN-81/B wg I-go stanu granicznego, stosując obliczeniowe wartości parametrów x(r) podane w tabeli na legendzie do przekrojów (zał. graf. Z3.1).
