1 Egz. nr 1 Opinia geotechniczna do projektu budowy świateł precyzyjnego wskaźnika ścieżki schodzenia PAPI na kierunku 25 wraz z kanalizacją kablową na terenie Portu Lotniczego Łódź Lokalizacja: Port Lotniczy Łódź, ul. gen. Stanisława Maczka 35, gm. Łódź, pow. M. Łódź, woj. łódzkie Zleceniodawca: AP-Tech Piotr Szulborski ul. Miła 5, Płock Opracował: mgr Tomasz Piwowarski VII-1521 mgr Bogusława Kozanecka Marzec 2015 r. GEO-MI Pracownia Geologiczna Michał Małuszyński biuro@geo-mi.pl ul. Socjalna 5 lok Łódź tel Biuro : ul. Rzgowska Łódź

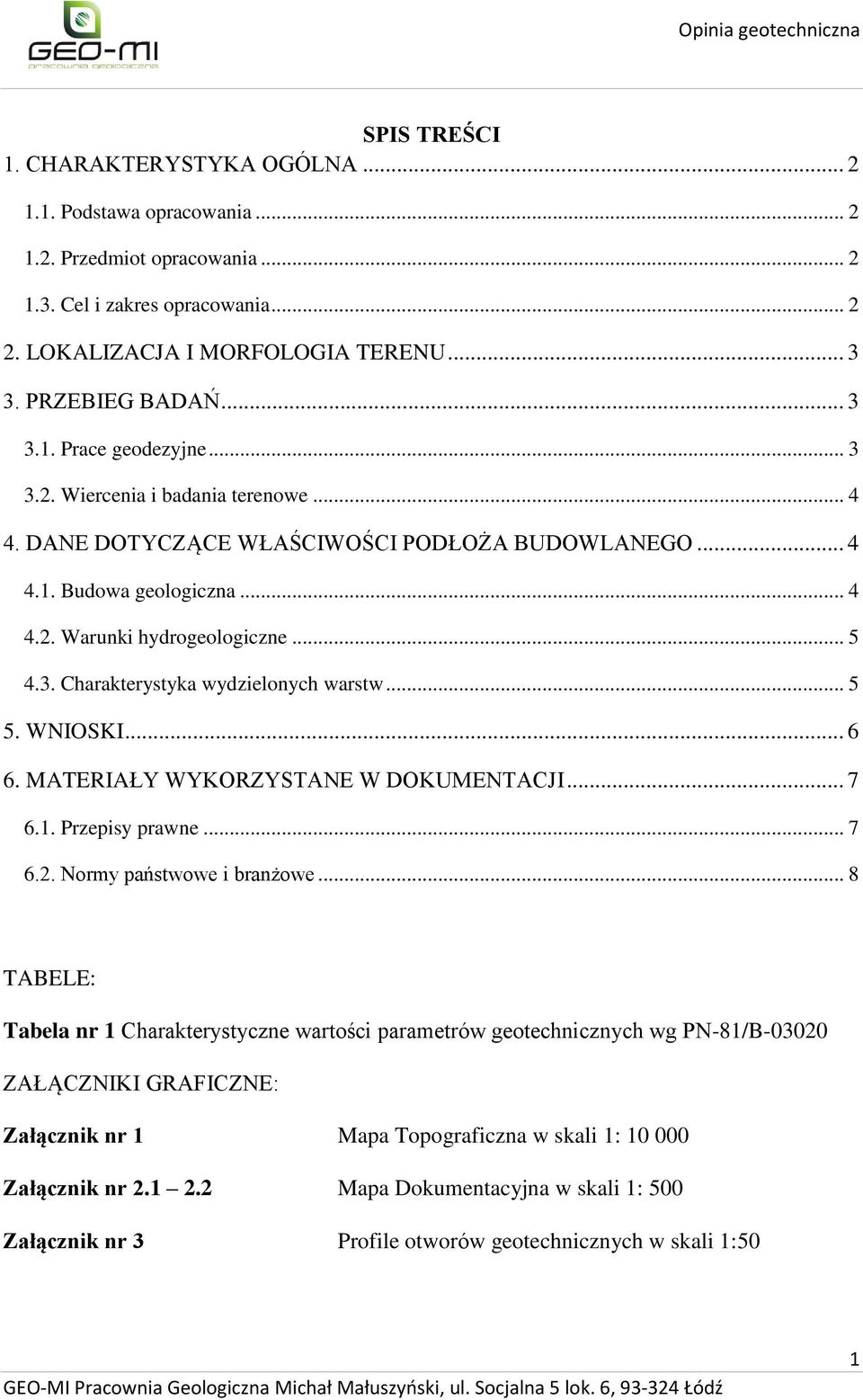

2 SPIS TREŚCI 1. CHARAKTERYSTYKA OGÓLNA Podstawa opracowania Przedmiot opracowania Cel i zakres opracowania LOKALIZACJA I MORFOLOGIA TERENU PRZEBIEG BADAŃ Prace geodezyjne Wiercenia i badania terenowe DANE DOTYCZĄCE WŁAŚCIWOŚCI PODŁOŻA BUDOWLANEGO Budowa geologiczna Warunki hydrogeologiczne Charakterystyka wydzielonych warstw WNIOSKI MATERIAŁY WYKORZYSTANE W DOKUMENTACJI Przepisy prawne Normy państwowe i branżowe... 8 TABELE: Tabela nr 1 Charakterystyczne wartości parametrów geotechnicznych wg PN-81/B ZAŁĄCZNIKI GRAFICZNE: Załącznik nr 1 Mapa Topograficzna w skali 1: Załącznik nr Mapa Dokumentacyjna w skali 1: 500 Załącznik nr 3 Profile otworów geotechnicznych w skali 1:50 1

3 1. CHARAKTERYSTYKA OGÓLNA 1.1. Podstawa opracowania Niniejszą opinię geotechniczną opracowano w Pracowni Geologicznej GEO-MI, na zlecenie firmy: AP-Tech Piotr Szulborski, z siedzibą przy ul. Miłej 5, Płock. Opinię wykonano w oparciu o przepisy PN-EN Eurokod 7 Projektowanie geotechniczne część 2; PN-81/B Posadowienie bezpośrednie budowli. Obliczenia statyczne i projektowanie i norm związanych oraz na podstawie wytycznych PN-98/B Geotechnika. Dokumentowanie geotechniczne. Zasady ogólne.. Wykorzystano również mapy przedmiotowe i literaturę fachową. Podstawą prawną wykonania opinii jest Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012r w sprawie ustalania geotechnicznych warunków posadowienia obiektów budowlanych (Dz. U. 2012, poz. 463) Przedmiot opracowania Przedmiotem opracowania jest opinia określająca warunki geotechniczne oraz stopień złożoności budowy geologicznej, do projektu budowy świateł precyzyjnego wskaźnika ścieżki schodzenia PAPI na kierunku 25 wraz z kanalizacją kablową na terenie Portu Lotniczego Łódź Cel i zakres opracowania Celem opracowania jest udokumentowanie warunków gruntowo wodnych występujących w rejonie projektowanej inwestycji. Opracowanie sporządzono na podstawie wykonanych wierceń i jakościowego określenia parametrów wiodących gruntów. Przy opracowywaniu niniejszej opinii wykorzystano również mapy i literaturę geologiczną, polskie normy i branżowe przepisy prawne. 2

4 W szczególności celem opracowania jest określenie: stopnia złożoności budowy geologicznej, głębokości występowania zwierciadła wód gruntowych, ewentualnego zasięgu i głębokości występowania gruntów organicznych. 2. LOKALIZACJA I MORFOLOGIA TERENU Obszar badań zlokalizowany jest w Łodzi (gm. Łódź, pow. M. Łódź, woj. łódzkie), na terenie Portu Lotniczego Łódź im. Władysława Reymonta, przy ul. gen. Stanisława Maczka 35. W sąsiedztwie obszaru badań zlokalizowane są głównie obiekty portu lotniczego, zabudowa mieszkaniowa jednorodzinna oraz tereny leśne. Około 1,1 1,4 km na południe od badanego obszaru przepływa rzeka Ner. Według fizycznogeograficznej regionalizacji Polski teren badań położony jest w obrębie Wysoczyzny Łaskiej (318.19) jest ona zdenudowaną peryglacjalnie równiną morenową, położoną między kotlinami: Sieradzką na zachodzie, Kolską na północy i Szczercowską na południu. Od wschodu sąsiaduje z Wzniesieniami Łódzkimi. Na terenie tym powszechne są ostańce form glacjalnych zlodowacenia warciańskiego oraz wydmy. Powierzchnia terenu pod względem hipsometrycznym jest dość słabo zróżnicowana, z wyraźnym spadkiem w kierunku zachodnim. Deniwelacje w obrębie omawianego obszaru nie przekraczają 5,0 m, a bezpośrednio między otworami wynoszą 3,7 m. 3. PRZEBIEG BADAŃ 3.1. Prace geodezyjne W terenie wytyczono 2 otwory badawcze metodą rzędnych i odciętych (domiarów), w oparciu o istniejącą sytuację, na podstawie mapy lokalizacyjnej (Załącznik nr 2). Rzędne niwelacyjne zostały określone metodą interpolacji na podstawie w/w mapy. 3

5 3.2. Wiercenia i badania terenowe Roboty wiertnicze prowadzono w dniu r. Odwiercono 2 otwory badawcze o głębokości 3,0 m każdy. Łączny metraż wynosi 6,0 mb. Podstawowe cechy gruntu takie jak: rodzaj, barwa, wilgotność i stan określano sukcesywnie, w trakcie wierceń, zgodnie z wytycznymi normy PN-86/B Po zakończonych pracach polowych, otwory badawcze zlikwidowano wydobytym urobkiem z zachowaniem pierwotnych profili geologicznych. 4. DANE DOTYCZĄCE WŁAŚCIWOŚCI PODŁOŻA BUDOWLANEGO 4.1. Budowa geologiczna Wierceniami do głębokości 3,0 m p.p.t. zbadano jedynie stropową partię podłoża gruntowego. Przyjęto następującą klasyfikację gruntów: holoceńskie humus (Qhh), plejstoceńskie osady peryglacjalne (Qpp), oraz osady glacjalne (Qpg). W skład holocenu wchodzi: Humus (Qhh) nawiercono go w obu otworach badawczych w przypowierzchniowej warstwie terenu, a jego stwierdzona miąższość wynosi 0,1 0,2 m. W skład plejstocenu wchodzą: Osady peryglacjalne (Qpp) zaliczono do nich osady piaszczyste występujące w obu otworach badawczych w stropowych partiach podłoża gruntowego. Nawiercono je pod warstwą humusu, a ich stwierdzona miąższość wynosi 0,3 1,5 m. Pod względem litologicznym wykształcone są w formie piasków średnich. 4

6 Osady glacjalne (Qpg) osady o genezie lodowcowej nawiercono w obu otworach badawczych, na głębokości 0,5 1,6 m p.p.t., a ich miąższość nie jest znana, gdyż ich spągu nie osiągnięto. Litologicznie reprezentowane są przez piaski gliniaste i gliny piaszczyste Warunki hydrogeologiczne W trakcie wykonywania prac wiertniczych, w obrębie terenu badań, do głębokości 3,0 m p.p.t., nie stwierdzono występowania wód gruntowych Charakterystyka wydzielonych warstw Podłoże gruntowe terenu badań, do zbadanej głębokości 3,0 m p.p.t. charakteryzują proste warunki gruntowo-wodne [1]. Z analizy przeprowadzonych wierceń oraz badań terenowych (badania makroskopowe gruntów), na zbadanym terenie, można wydzielić dwie serie litologiczno-genetyczne (zgodnie z [6] na podstawie PN-81/B-03020). Dla warstw geotechnicznych podano charakterystyczne wartości parametrów geotechnicznych określone na podstawie badań makroskopowych metodami B i C wg p PN-81/B Jako cechę wyróżniającą dla gruntów niespoistych przyjęto stopień zagęszczenia - I D, a dla gruntów spoistych stopień plastyczności - I L. Pod względem konsolidacji grunty serii II należą do grupy B (wg p PN-81/B-03020). Charakterystyczne wartości parametrów geotechnicznych wydzielonych warstw geotechnicznych zestawiono w Tabeli nr 1 zamieszczonej w opinii. Charakterystyka wydzielonych serii i warstw geotechnicznych - I seria osady peryglacjalne (Qpp) Na zespół tych osadów składają się grunty mineralne rodzime niespoiste. Reprezentowane są przez piaski średnie, z reguły zaglinione i posiadające domieszki żwiru. Wskaźnik skonsolidowania dla tych gruntów wynosi β = 0,90. Ujęto je w jedną warstwę geotechniczną I. Są to grunty mało wilgotne i wilgotne, w stanie średnio zagęszczonym, o przyjętej charakterystycznej wartości stopnia zagęszczenia I D = 0,50. Pod względem 5

7 własności filtracyjnych należą one do średnio przepuszczalnych. Orientacyjne wartości współczynnika filtracji k dla piasków średnich wynoszą k = ,5 x 10-2 cm/s. - II seria osady glacjalne (Qpg) Na zespół tych osadów składają się grunty mineralne rodzime spoiste. W obrębie zbadanego terenu seria ta reprezentowana jest przez piaski gliniaste, zaliczane do grupy osadów mało spoistych i gliny piaszczyste, zaliczane do średnio spoistych. Wskaźnik skonsolidowania dla tych gruntów wynosi β = 0,75. Pod względem własności filtracyjnych grunty te należą do słabo przepuszczalnych (piaski gliniaste) i bardzo słabo przepuszczalnych (gliny piaszczyste). Orientacyjne wartości współczynnika filtracji k dla piasków gliniastych wynoszą k = cm/s, dla glin piaszczystych wynoszą k = cm/s. Grunty tej serii ujęto w dwie warstwy geotechniczne: - IIA reprezentowana jest przez gliny piaszczyste i piaski gliniaste z wkładkami żwiru. Są to utwory mało wilgotne, w stanie twardoplastycznym, o charakterystycznej wartości stopnia plastyczności I L = 0,20. - IIB reprezentowana jest przez piaski gliniaste na pograniczu piasku średniego (zaglinionego), z domieszką żwiru. Są to utwory mało wilgotne na pograniczu wilgotnych, w stanie twardoplastycznym na pograniczu plastycznego, o charakterystycznej wartości stopnia plastyczności I L = 0,25. Do warstw geotechnicznych nie włączono występującej od powierzchni terenu warstwy humusu. 5. WNIOSKI 1. Podłoże gruntowe terenu badań, do głębokości 3,0 m p.p.t., charakteryzują proste warunki gruntowo-wodne 2. Projektowaną inwestycję zaliczyć można do I kategorii geotechnicznej. 6

8 3. Zbadane grunty zostały ujęte w warstwy geotechniczne. Wyznaczono dla nich charakterystyczne wartości parametrów geotechnicznych, które winny stać się podstawą do obliczeń statycznych przy projektowaniu (Tabela nr 1). 4. Zbadane grunty serii I i II charakteryzują się korzystnymi parametrami geotechnicznymi i będą stanowiły dobre podłoże robót budowlanych. 5. Humus należy do gruntów ściśliwych, klasyfikowanych jako nienośne i nie może stanowić bezpośredniego podłoża robót budowlanych. 6. W trakcie wykonywania prac wiertniczych, w obrębie terenu badań, do głębokości 3,0 m p.p.t., nie stwierdzono występowania wód gruntowych. 7. Wzrost wilgotności gruntów spoistych będzie prowadził do ich uplastycznienia, co spowoduje zmniejszenie wartości parametrów wytrzymałościowych tych gruntów. Zwiększy się również ich odkształcalność. Zmiana własności tych gruntów może prowadzić do znacznego obniżenia ich nośności. Wzrost wilgotności naturalnej gruntów spoistych może być spowodowany opadami atmosferycznymi lub wodami roztopowymi. W przypadku prowadzenia robót ziemnych w obrębie gruntów spoistych należy chronić je przed oddziaływaniem wody. 6. MATERIAŁY WYKORZYSTANE W DOKUMENTACJI 6.1. Przepisy prawne [1]. Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012r w sprawie ustalania geotechnicznych warunków posadowienia obiektów budowlanych (Dz. U. 2012, poz. 463). [2]. Rozporządzenie Ministra Środowiska z dnia 15 grudnia 2011 r. w sprawie gromadzenia i udostępniania informacji geologicznej (Dz.U nr 282 poz. 1657). [3]. Rozporządzenie Ministra Środowiska z dnia 16 grudnia 2011 r. w sprawie kwalifikacji w zakresie geologii (Dz.U nr 275 poz. 1629). [4]. Rozporządzenie Ministra Środowiska z dnia 18 listopada 2014 r. w sprawie warunków, jakie należy spełnić przy wprowadzaniu ścieków do wód lub do ziemi, 7

9 oraz w sprawie substancji szczególnie szkodliwych dla środowiska wodnego (Dz.U poz. 1800) Normy państwowe i branżowe [5]. PN-81/B Grunty budowlane. Posadowienie bezpośrednie budowli. Obliczenia statyczne i projektowanie. [6]. PN-EN Eurokod 7 Projektowanie geotechniczne. Część 2 Rozpoznanie i badanie podłoża gruntowego. [7]. PN-83/B Fundamenty budowlane. Nośność pali i fundamentów palowych. [8]. PN-B-06050:1999. Geotechnika. Roboty ziemne. Wymagania ogólne. 8

10 Tabela nr 1 Seria litologicznostratygraficzna Rodzaj gruntu Symbol (wg pkt ) CHARAKTERYSTYCZNE WARTOŚCI PARAMETRÓW GEOTECHNICZNYCH wg PN-81/B Stan gruntu Stopień zagęszczenia Symbol Nr serii I D Stopień plastyczności Qpp I Ps - 0,50 - Qpg I L Wilgotność naturalna [%] w n mw-5,0 w-14,0 Gęstość objętościowa [t/m 3 ] n mw-1,70 w-1,85 Kąt tarcia wewnętrznego [ o ] u mw mało wilgotne, w wilgotne, nw nawodnione Spójność [kpa] c u pierwotnego odkształcenia [MPa] E 0 Moduły edometryczny ściśliwości pierwotnej [MPa] (n ) M 0 Wskaźnik skonsolidowania Współczynnik materiałowy (wg pkt. 3.2) kpa 33,0-79,90 94,69 0,90 1±0,10 IIA Gp, Pg B - 0,20 12,0 2,20 18,3 31,54 28,07 36,93 0,75 1±0,10 IIB Pg B - 0,25 16,0 2,10 17,3 29,73 24,90 32,77 0,75 1±0,10 GEO-MI Pracownia Geologiczna Michał Małuszyński biuro@geo-mi.pl ul. Socjalna 5 lok Łódź tel Biuro : ul. Rzgowska Łódź

11 Legenda: Obszar badań geotechnicznych Zleceniodawca: Opracował: mgr Bogusława Kozanecka AP-Tech Piotr Szulborski Załącznik nr 1 ul. Miła 5, Płock Opinia geotechniczna do projektu budowy świateł precyzyjnego wskaźnika ścieżki schodzenia PAPI na kierunku 25" wraz z kanalizacją kablową na terenie Portu Lotniczego Łódź Data: Marzec 2015 Mapa topograficzna Skala: 1 :10 000

12 MAPA DOKUMENTACYJNA W SKALI 1 : 500 1/3,0 180,9 1/3,0 180,9 Objaśnienia: numer otworu/głębokość (m ppt) rzędna niwelacyjna (m npm) Zleceniodawca: AP-Tech Piotr Szulborski ul. Miła 5, Płock Załącznik nr 2.1 Opracował: mgr Bogusława Kozanecka Data: Marzec 2015 Opinia geotechniczna do projektu budowy świateł precyzyjnego wskaźnika ścieżki schodzenia PAPI na kierunku 25" wraz z kanalizacją kablową na terenie Portu Lotniczego Łódź Skala: Mapa dokumentacyjna 1:500

13 MAPA DOKUMENTACYJNA W SKALI 1 : 500 2/3,0 184,6 Objaśnienia: 2/3,0 184,6 numer otworu/głębokość (m ppt) rzędna niwelacyjna (m npm) Zleceniodawca: AP-Tech Piotr Szulborski ul. Miła 5, Płock Załącznik nr 2.2 Opracował: mgr Bogusława Kozanecka Data: Marzec 2015 Opinia geotechniczna do projektu budowy świateł precyzyjnego wskaźnika ścieżki schodzenia PAPI na kierunku 25" wraz z kanalizacją kablową na terenie Portu Lotniczego Łódź Skala: Mapa dokumentacyjna 1:500

14 KARTA OTWORU GEOTECHNICZNEGO Profil numer 1 Zał.Nr: 3 Wiertnica: WGS-80 Rejon: ul. gen. St. Maczka 35 Miejscowość: Łódź Gmina: Łódź Województwo: łódzkie Obiekt: kanalizacja Zleceniodawca: AP-Tech Piotr Szulborski Wiercenie: GEO-MI Pracownia Geologiczna M. Małuszyński System wiercenia: Mechaniczno-obrotowy Rzędna: m n.p.m. Głębokość: 3.00 m Skala 1 : 50 Data wiercenia: Wiercenie Głębokość zwierciadła wody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny humus z domieszką żwiru piasek średni, ciemnożółty (zagliniony) z domieszką żwiru piasek gliniasty, ciemnobrązowy z domieszką żwiru Symbol gruntu H+Ż Ps(g)+Ż Pg+Ż Warstwa geotechniczna I IIA Wilgotność mw Stan gruntu szg ID 0.50 IL 0.20 Czwartorzęd Plejstocen 1.40 tpl 2.0 piasek gliniasty, jasnobrązowy na pograniczu piasku drobnego (zaglinionego) z domieszką żwiru Pg/Pd(g)+Ż IIB mw/w Profil numer 2 Rzędna: m n.p.m. Data: humus H piasek średni, ciemnożółty (zagliniony) z domieszką żwiru Ps(g)+Ż I mw/w szg 0.50 Czwartorzęd Plejstocen piasek średni, żółty Ps w 2.0 glina piaszczysta, szaro-brązowa z domieszką żwiru Gp+Ż IIA mw tpl Rysunek wykonano programem "GeoStar"
