1 Pracownia Projektowa GEOEKO dr Andrzej Kraiński P Dane firmy: Dane kontaktowe: adres: Drzonków, ul. Rotowa 18, adres: Zielona Góra, Racula ul. Morelowa 29/5 NIP: tel.: , (68) biuro@geoeko.zgora.pl OPINIA GEOTECHNICZNA dla zadania Budowa kanalizacji grawitacyjnej wraz z przyłączami w miejscowości GRODZISK WIELKOPOLSKI rejon ul. Górnej, os. Piaski Opracowanie: dr Andrzej Kraiński upr. geol , mgr Iwona Prociewicz Drzonków, grudzień 2013

2 SPIS TREŚCI 1. Wstęp 2. Ustalenie kategorii geotechnicznej 3. Środowisko geograficzne 4. Opis budowy geologicznej 5. Charakterystyka warunków hydrogeologicznych 6. Charakterystyka warunków geotechnicznych 7. Wnioski SPIS ZAŁĄCZNIKÓW 1. Mapa dokumentacyjna 2. Karty otworów geotechnicznych 3. Przekroje geotechniczne 4. Zestawienie parametrów geotechnicznych 5. Objaśnienia symboli i znaków 2

3 1. Wstęp W związku z projektowaną budową kanalizacji zachodzi potrzeba oceny warunków geotechnicznych. W tym celu wykonano przede wszystkim: 5 otworów badawczych (sonda z próbnikiem przelotowym DN mm) o głębokości 3,0 m p.p.t., badania makroskopowe, obserwacje obecności wody podziemnej w otworach, pobór próbek gruntu do badań laboratoryjnych, niezbędne badania laboratoryjne, rzędne terenu dla otworów badawczych przyjęto wg mapy w skali 1:500, lokalizację otworów geotechnicznych pokazano na mapie w skali 1:500 (zał.1), wyniki prac i badań zestawiono w formie prezentowanej, która obejmuje tekst wraz z załącznikami, zakres badań (lokalizację otworów oraz ich głębokość) ustalono z Projektantem. Charakter opracowania jest zgodny z założeniami ustawy Prawo budowlane z dnia 7 lipca 1994 (z późniejszymi zmianami), Dz. U. Nr 89, poz. 414 oraz z Rozporządzeniem Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie ustalania geotechnicznych warunków posadawiania obiektów budowlanych, Dz. U poz również: W prezentowanym opracowaniu wykorzystano, oprócz wykazu na stronie 4 tekstu, dostępne materiały archiwalne geotechniczne, dostępne materiały archiwalne geologiczne, mapy specjalistyczne, w tym geologiczne, hydrogeologiczne, geologiczno - inżynierskie, morfologiczne i hydrograficzne, roczniki hydrologiczne stanów wody podziemnej. 3

4 WYKAZ WYKORZYSTANYCH MATERIAŁÓW POMOCNICZYCH PN-B Geotechnika. Dokumentowanie geotechniczne PN-B Geotechnika. Terminologia podstawowa, symbole literowe i jednostki miar. PN-B Geotechnika. Roboty ziemne. PN-B Geotechnika. Badania polowe. PN-EN : EUROKOD 7: Projektowanie geotechniczne część 1: Zasady ogólne. PN-EN : EUROKOD 7: projektowanie geotechniczne część 2: Rozpoznanie i badanie podłoża gruntowego. Dembicki E. (red.) 1987 Fundamentowanie, 2 tomy. Arkady, Warszawa. Grabowski Z., Pisarczyk S., Obrycki M Fundamentowanie. Politechnika Warszawska. Kostrzewski W Mechanika gruntów. Parametry geotechniczne gruntów budowlanych oraz metody ich wyznaczania. PWN. Warszawa. Kotowski J., Kraiński A Geologia inżynierska. Sporządzanie dokumentacji geologiczno - inżynierskiej. Zielona Góra. Kowalski W. C Geologia inżynierska. Wydawnictwa geologiczne. Warszawa. Myślińska E Laboratoryjne badania gruntów. PWN. Warszawa. Pisarczyk S Gruntoznawstwo inżynierskie. PWN. Warszawa. Puła O., Rybak C., Sarniak W Fundamentowanie. Projektowanie posadowień. Wrocław. Wiłun Z Zarys geotechniki. WKŁ. Warszawa. Wysokiński L., Kotlicki W., Godlewski T projektowanie geotechniczne według Eurokodu 7, ITB Warszawa. 4

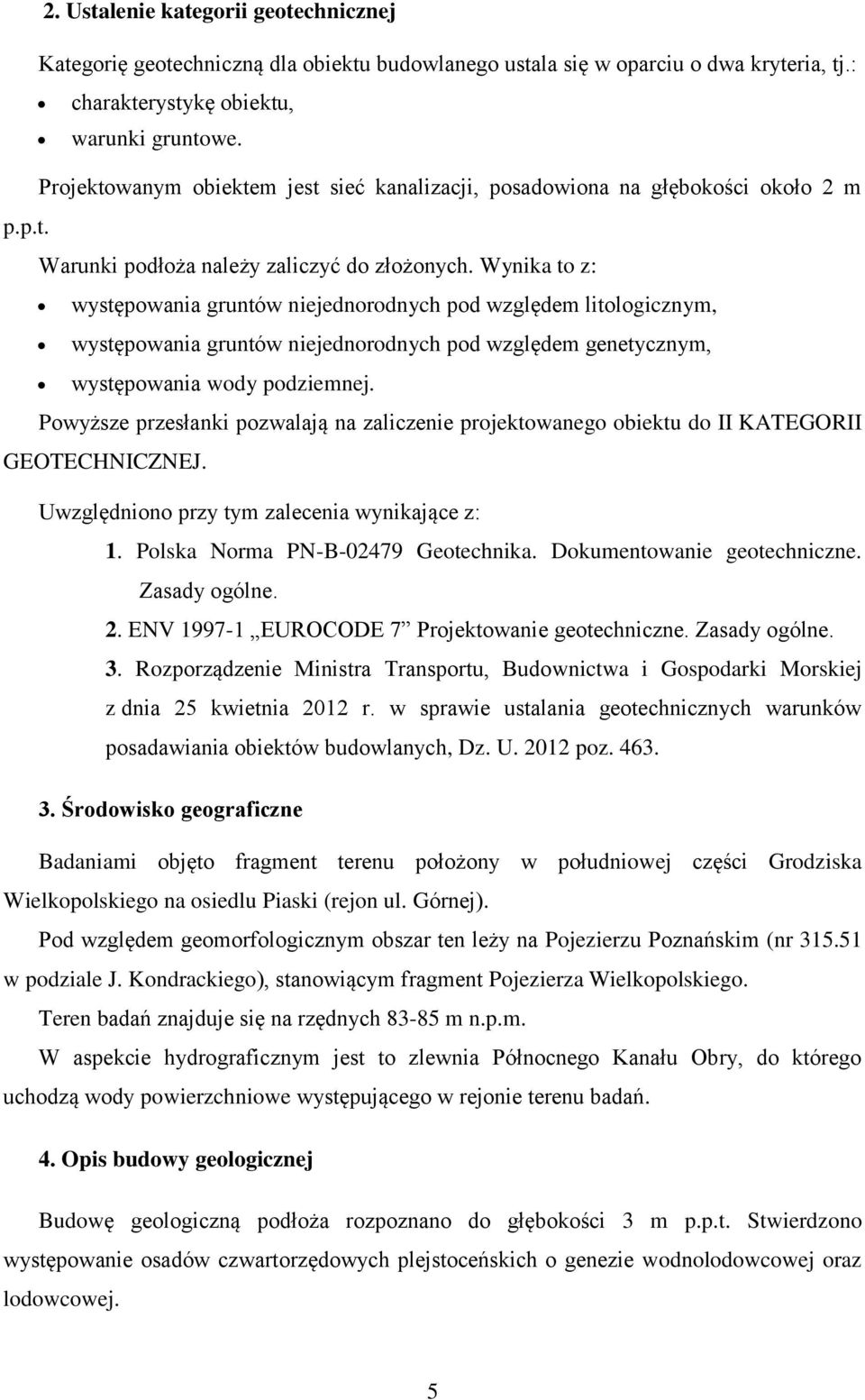

5 2. Ustalenie kategorii geotechnicznej Kategorię geotechniczną dla obiektu budowlanego ustala się w oparciu o dwa kryteria, tj.: charakterystykę obiektu, warunki gruntowe. Projektowanym obiektem jest sieć kanalizacji, posadowiona na głębokości około 2 m p.p.t. Warunki podłoża należy zaliczyć do złożonych. Wynika to z: występowania gruntów niejednorodnych pod względem litologicznym, występowania gruntów niejednorodnych pod względem genetycznym, występowania wody podziemnej. Powyższe przesłanki pozwalają na zaliczenie projektowanego obiektu do II KATEGORII GEOTECHNICZNEJ. Uwzględniono przy tym zalecenia wynikające z: 1. Polska Norma PN-B Geotechnika. Dokumentowanie geotechniczne. Zasady ogólne. 2. ENV EUROCODE 7 Projektowanie geotechniczne. Zasady ogólne. 3. Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie ustalania geotechnicznych warunków posadawiania obiektów budowlanych, Dz. U poz Środowisko geograficzne Badaniami objęto fragment terenu położony w południowej części Grodziska Wielkopolskiego na osiedlu Piaski (rejon ul. Górnej). Pod względem geomorfologicznym obszar ten leży na Pojezierzu Poznańskim (nr w podziale J. Kondrackiego), stanowiącym fragment Pojezierza Wielkopolskiego. Teren badań znajduje się na rzędnych m n.p.m. W aspekcie hydrograficznym jest to zlewnia Północnego Kanału Obry, do którego uchodzą wody powierzchniowe występującego w rejonie terenu badań. 4. Opis budowy geologicznej Budowę geologiczną podłoża rozpoznano do głębokości 3 m p.p.t. Stwierdzono występowanie osadów czwartorzędowych plejstoceńskich o genezie wodnolodowcowej oraz lodowcowej. 5

6 Pod glebą oraz nasypami niebudowlanymi występują wodnolodowcowe piaski drobne, a podścielają je lodowcowe gliny piaszczyste. Spąg glin nie został udokumentowany. Granica piaski gliny ma charakter erozyjny i zalega na głębokości 0,3 do ponad 3,0 m p.p.t. Budowę geologiczną zaprezentowano na załączonych kartach otworów oraz na przekrojach geotechnicznych (zał. 2 i 3). 5. Charakterystyka warunków hydrogeologicznych Woda gruntowa o swobodnym lustrze (lub jako sączenia) występuje na głębokości około 1,3 2,7 m p.p.t. i jest to stan zbliżony do średniego. W stanach maksymalnych (opady, roztopy) lustro wody może być wyższe od podanego o nie mniej niż 0,5 m (do 1,0 m). Ewentualne odwodnienie możliwe jest wyłącznie jako pompowanie bezpośrednie wody z wykopów z koniecznością zabezpieczenia stateczności skarp. 6. Charakterystyka warunków geotechnicznych Zgodnie z wynikami prac i badań oraz wymogami norm i literatury, występujące w podłożu grunty zaliczono do dwóch warstw geotechnicznych, tj.: WARSTWA I reprezentowana przez wodnolodowcowe piaski drobne, są to grunty niespoiste w stanie średniozagęszczonym, o stopniu zagęszczenia I D = 0,4, grunty te mogą być wykorzystywane do odbudowy wykopów, WARSTWA II wykształcona jako lodowcowe gliny piaszczyste, są to grunty spoiste w stanie twardoplastycznym, o stopniu plastyczności I L = 0,2, symbol dla gruntów spoistych B, grunt normalnie skonsolidowany (NC), grunty te łatwo uplastyczniają się w obecności wody gruntowej i opadowej podczas robót ziemnych, grunt ten może być wykorzystywany do odbudowy wykopów w ciągach komunikacyjnych pod warunkiem, że jest w stanie nie gorszym niż naturalny. Pozostałe wartości parametrów geotechnicznych gruntów podano na zał. 4. Wynikają one z korelacji podanych w normach i literaturze. 7. Wnioski 7.1. W podłożu występują następujące grunty: WARSTWA I grunty niespoiste w stanie średniozagęszczonym, WARSTWA II grunty spoiste w stanie twardoplastycznym. 6

7 7.2. Woda gruntowa: stan obecny stan maksymalny odwodnienie ok. 1,3 2,7 m p.p.t., wyższy od podanego o nie mniej niż 0,5 m (do 1,0 m). pompowanie bezpośrednie Podane warunki geotechniczne są generalnie zgodne z danymi archiwalnymi i literaturą. 7
