2 GeoPlus Badania Geologiczne i Geotechniczne Dr Piotr Zawrzykraj Warszawa, ul. Alternatywy 5 m. 81, tel , NIP , REGON Piotr.Zawrzykraj@uw.edu.pl, piotr1944@o2.pl OPINIA GEOTECHNICZNA dla ustalenia warunków wodno-gruntowych występujących na wybranych odcinkach ul. Płońskiej w Ciechanowie Zleceniodawca: Zakład Wodociągów i Kanalizacji w Ciechanowie Sp. z o.o. Ul. Gostkowska Ciechanów Opracował: Dr Piotr Zawrzykraj nr upr. geol. VII-1407 Warszawa, grudzień 2011 r.

3 Niniejsza opinia została przygotowana na zlecenie Zakładu Wodociągów i Kanalizacji w Ciechanowie, ul. Gostkowska 81, Ciechanów. Celem niniejszej opinii jest ocena warunków wodno-gruntowych dla celów budowy kanalizacji sanitarnej wykonywanej metodą przewiertu sterowanego w ul. Płońskiej w Ciechanowie. 1. W porozumieniu ze Zleceniodawcą przeprowadzono wizję lokalną oraz wykonano prace badawcze. W trakcie prac w miejscach wskazanych przez Zleceniodawcę wykonano 6 kontrolnych wierceń do głębokości 6,0 m oraz przeprowadzono obserwacje występowania wody podziemnej (patrz zał ). Lokalizację wierceń przedstawiono na zał W efekcie przeprowadzonych badań stwierdzono, Ŝe: Najpłytsze partie zbadanego podłoŝa, tj. do głębokości ok. 1,2 1,5 m, tworzą nasypy niebudowlane. Podzielono je z uwagi na wykształcenie strukturalne na dwie podwarstwy. Warstwę IA stanowią czarne i brązowoczarne piaski średnie z domieszką Ŝwirów i humusu, w stanie średniozagęszczonym o I D =0,50. Zlokalizowane są we wszystkich otworach z wyjątkiem otw. nr 3. Warstwa IB zbudowana jest z gliny piaszczystej i piasków gliniastych z domieszką humusu, znajdujących się w stanie plastycznym o I L =0,30 (otw. 1 i 3). Warstwę II stanowią brązowe piaski grube i piaski średnie ze Ŝwirem o genezie fluwioglacjalnej, występujące w strefie aeracji (otw. 2, 6). Ich miąŝszość osiąga wartości w zakresie od 0,5 do 1,2 m. Stopień zagęszczenia tych osadów określono wartością I D =0,70. Spoiste grunty pochodzenia lodowcowego podzielono na 2 podwarstwy. Z uwagi na genezę mogą zawierać w swojej objętości nieregularnie połoŝone kamienie i głazy. Warstwa IIIA to szaro-brązowe gliny piaszczyste w stanie plastycznym o stopniu plastyczności I L =0,40. Warstwę tą nawiercono w rejonie otworu nr 2, gdzie jej grubość osiąga ok. 0,5 m. Są to osady słaboprzepuszczalne. Brązowe i szaro-brązowe osady spoiste wykształcone w postaci glin piaszczystych i piasków gliniastych lokalnie ze Ŝwirem stanowią warstwę. Jest to warstwa, która zdecydowanie przewaŝa w zbadanym profilu gruntowym. Są to utwory pochodzenia lodowcowego, występujące w stanie twardoplastycznym, których stopień plastyczności jest równy I L =0,20. 1

4 NaleŜy dodać, iŝ w obrębie warstw IIIA i występują nieregularne i niewielkiej miąŝszości (0,1 0,3 m) przewarstwienia i soczewki nawodnionych gruntów piaszczystych (piasków grubych i średnich ze Ŝwirem). W rejonie otw. nr 6 w przedziale głębokości 2,4-3,0 m stwierdzono warstwę brązowych pyłów piaszczystych, które ujęto jako warstwę IV. Występują one w stanie twardoplastycznym Stopień plastyczności tych osadów przyjęto I L =0,20. Powstałe w spokojnym zbiorniku wód stojących. W trakcie prowadzonych prac badawczych ( r.) nie stwierdzono wyraźnego poziomu wodonośnego. Woda gruntowa ze względu na dominację gruntów spoistych (słaboprzepuszczalnych) występowała głównie w postaci sączeń o zmiennej intensywności, których źródłem były niewielkie przewarstwienia i soczewki piaszczyste w obrębie tegoŝ kompleksu spoistego. Szczegółowe informacje na temat wilgotności gruntów, sączeń i połoŝenia zwierciadła wody zawierają karty dokumentacyjne otworów (patrz zał ). 3. Na podstawie profili otworów badawczych, w podłoŝu badanego terenu w strefie zainteresowań, wydzielono następujące warstwy geotechniczne: IA nasypy niebudowlane (piaski średnie + Ŝwiry + humus), w stanie średniozagęszczonym, I D =0,50 IB nasypy niebudowlane (gliny piaszczyste + piaski gliniaste + humusu), w stanie twardoplastycznym, I L =0,30 II piaski grube i piaski średnie ze Ŝwirem, w stanie zagęszczonym, w strefie aeracji, I D =0,70 IIIA gliny piaszczyste, w stanie plastycznym, I L =0,40 gliny piaszczyste, piaski gliniaste ze Ŝwirem, w stanie twardoplastycznym, I L =0,10 IV pyły piaszczyste, w stanie twardoplastycznym, I L =0,20 4. Parametry wydzielonych warstw podano w tabeli I. 2

5 Tabela. I. Zestawienie obliczeniowych parametrów geotechnicznych (wg normy PN-81/B oraz *) - na podstawie doświadczeń własnych). Nr warstwy geotechnicznej IA nasypy niebudowlane (piaski średnie+ŝwiry+humus), średniozagęszczone IB nasypy niebudowlane (gliny piaszczyste, piaski gliniaste+humus), twardoplastyczne II piaski grube, piaski średnie ze Ŝwirem, zagęszczone, w strefie aeracji IIIA gliny piaszczyste, plastyczne gliny piaszczyste, piaski gliniaste ze Ŝwirem, twardoplastyczne IV pyły piaszczyste, twardoplastyczne Symbol dla gruntów spoistych Stopień zagęszczenia I D [-] Stopień plastyczności I L [-] Gęstość objętościowa ρ ( r ) [t/m 3 ] Kąt tarcia wewnętrznego φ ( r ) [ o ] Spójność c u [kpa] Moduł ściśliwości M o ( r ) [kpa] - 0,50 *) - 1,65 *) 30,0 *) *) - - 0,30 1,80 *) 11,0 *) 11,0 *) *) - 0,70-1,71 31, B - 0,40 1,85 13,0 22, A - 0,10 1,94 21,2 40, B - 0,20 1,85 16,3 28,

6 Wszystkie prace i ocenę warunków wodno-gruntowych wykonano w oparciu o: 1. PN-81/B Grunty budowlane; Posadowienie bezpośrednie budowli; Obliczenia statyczne i projektowe, 2. PN-88/B Grunty budowlane; Badania próbek gruntu, 3. PN-B-02479:1998 Geotechnika; Dokumentowanie geotechniczne; Zasady ogólne, 4. PN-B-02481:1998 Geotechnika; Terminologia podstawowa, symbole literowe i jednostki miar, 5. PN-B-04452:2002 Geotechnika; Badania polowe. 4

7 Zał. 1 MAPA LOKALIZACJI INWESTYCJI skala 1 :

8 Zał. nr 2.1 Plan sytuacyjny z lokalizacją punktów badawczych skala 1 : 500 o 6 punkt badawczy o 6

9 Zał. nr 2.2 Plan sytuacyjny z lokalizacją punktów badawczych skala 1 : 500 o 1 punkt badawczy o 1 o 2

10 Zał. nr 2.3 Plan sytuacyjny z lokalizacją punktów badawczych skala 1 : 500 o 3 punkt badawczy o 3

11 Zał. nr 2.4 Plan sytuacyjny z lokalizacją punktów badawczych skala 1 : 500 o 4 punkt badawczy o 4 o 5

12 GeoPlus-Badania Geologiczne KARTA OTWORU GEOTECHNICZNEGO Profil numer 1 Zał.Nr: 3.1 Wiertnica: WH-5 Miejscowość: Ciechanów Gmina: Ciechanów Powiat: ciechanowski Województwo: mazowieckie Obiekt: kanalizacja sanitarna - ul. Płońska, Ciechanów Inwestor: ZWiK w Ciechanowie Sp. z o.o. Wiercenie: GeoPlus - Badania Geologiczne i Geotechniczne Dozór geologiczny: dr Piotr Zawrzykraj System wiercenia: mechaniczny Rzędna: m Skala 1 : 50 Data wiercenia: Głębokość zwierciadła wody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny nasyp niebudowlany (gleba piaszczysta+piasek średni), czarny nn(gb+ps) IA szg Symbol gruntu Warstwa geotechniczna Wilgotność Stan gruntu Nasypy Nasyp nasyp niebudowlany (glina piaszczysta + gleba piaszczysta), ciemnobrązowa nn IB pl 1.40 glina piaszczysta, brązowa Gp tpl/pl 3.0 w 3.20 piasek gliniasty + Ŝwir, brązowy 4.0 Pg+ś tpl Glina piaszczysta + Ŝwir, brązowa Gp+ś

13 GeoPlus-Badania Geologiczne KARTA OTWORU GEOTECHNICZNEGO Profil numer 2 Zał.Nr: 3.2 Wiertnica: WH-5 Miejscowość: Ciechanów Gmina: Ciechanów Powiat: ciechanowski Województwo: mazowieckie Obiekt: kanalizacja sanitarna - ul. Płońska, Ciechanów Inwestor: ZWiK w Ciechanowie Sp. z o.o. Wiercenie: GeoPlus - Badania Geologiczne i Geotechniczne Dozór geologiczny: dr Piotr Zawrzykraj System wiercenia: mechaniczny Rzędna: m Skala 1 : 50 Data wiercenia: Głębokość zwierciadła wody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny nasyp niebudowlany (gleba piaszczysta+piasek średni), czarny Symbol gruntu Warstwa geotechniczna Wilgotność Stan gruntu Nasypy Nasyp nn(gb+ps) IA szg piasek gliniasty, szary glina piaszczysta, szaro-brązowa Pg w tpl/pl 2.0 tpl Gp 2.50 glina piaszczysta, szaro-brązowa IIIA pl Piasek średni, brązowy glina piaszczysta, szara Ps II w/nw zg Gp w tpl

14 GeoPlus-Badania Geologiczne KARTA OTWORU GEOTECHNICZNEGO Profil numer 3 Zał.Nr: 3.3 Wiertnica: WH-5 Miejscowość: Ciechanów Gmina: Ciechanów Powiat: ciechanowski Województwo: mazowieckie Obiekt: kanalizacja sanitarna - ul. Płońska, Ciechanów Inwestor: ZWiK w Ciechanowie Sp. z o.o. Wiercenie: GeoPlus - Badania Geologiczne i Geotechniczne Dozór geologiczny: dr Piotr Zawrzykraj System wiercenia: mechaniczny Rzędna: m Skala 1 : 50 Data wiercenia: Głębokość zwierciadła wody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny nasyp niebudowlany (gleba piaszczysta+piasek gliniasty), czarny Symbol gruntu Warstwa geotechniczna Wilgotność Stan gruntu Nasypy Nasyp 1.0 nn(gb+pg) IB w pl 1.20 glina piaszczysta, szaro-brązowa Gp tpl Piasek średni + Ŝwir, brązowy glina piaszczysta, brązowa Ps+ś nw zg Gp w tpl

15 GeoPlus-Badania Geologiczne KARTA OTWORU GEOTECHNICZNEGO Profil numer 4 Zał.Nr: 3.4 Wiertnica: WH-5 Miejscowość: Ciechanów Gmina: Ciechanów Powiat: ciechanowski Województwo: mazowieckie Obiekt: kanalizacja sanitarna - ul. Płońska, Ciechanów Inwestor: ZWiK w Ciechanowie Sp. z o.o. Wiercenie: GeoPlus - Badania Geologiczne i Geotechniczne Dozór geologiczny: dr Piotr Zawrzykraj System wiercenia: mechaniczny Rzędna: m Skala 1 : 50 Data wiercenia: Głębokość zwierciadła wody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny nasyp niebudowlany (gleba piaszczysta+ŝwir+piasek średni), czarny Symbol gruntu Warstwa geotechniczna Wilgotność Stan gruntu Nasypy Nasyp 1.0 nn(gb+ś+ps) IA szg 1.50 piasek gliniasty, brązowy 2.0 Pg 2.30 glina piaszczysta + Ŝwir, kam., brązowa tpl 3.0 Gp w Glina piaszczysta + Ŝwir, szaro-brązowa Gp+ś tpl/pzw

16 GeoPlus-Badania Geologiczne KARTA OTWORU GEOTECHNICZNEGO Profil numer 5 Zał.Nr: 3.5 Wiertnica: WH-5 Miejscowość: Ciechanów Gmina: Ciechanów Powiat: ciechanowski Województwo: mazowieckie Obiekt: kanalizacja sanitarna - ul. Płońska, Ciechanów Inwestor: ZWiK w Ciechanowie Sp. z o.o. Wiercenie: GeoPlus - Badania Geologiczne i Geotechniczne Dozór geologiczny: dr Piotr Zawrzykraj System wiercenia: mechaniczny Rzędna: m Skala 1 : 50 Data wiercenia: Głębokość zwierciadła wody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny nasyp niebudowlany (gleba piaszczysta+piasek średni+ŝwir), czarny Symbol gruntu Warstwa geotechniczna Wilgotność Stan gruntu Nasypy Nasyp nn(gb+ps+ś) IA szg glina piaszczysta, brązowo-szara w 4.0 Gp tpl

17 GeoPlus-Badania Geologiczne KARTA OTWORU GEOTECHNICZNEGO Profil numer 6 Zał.Nr: 3.6 Wiertnica: WH-5 Miejscowość: Ciechanów Gmina: Ciechanów Powiat: ciechanowski Województwo: mazowieckie Obiekt: kanalizacja sanitarna - ul. Płońska, Ciechanów Inwestor: ZWiK w Ciechanowie Sp. z o.o. Wiercenie: GeoPlus - Badania Geologiczne i Geotechniczne Dozór geologiczny: dr Piotr Zawrzykraj System wiercenia: mechaniczny Rzędna: m Skala 1 : 50 Data wiercenia: Głębokość zwierciadła wody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny nasyp niebudowlany (gleba piaszczysta+piasek średni+okr. cegieł), czarno-brązowy Symbol gruntu Warstwa geotechniczna Wilgotność Stan gruntu Nasypy Nasyp nn(gb+ps) IA szg Piasek gruby + Ŝwir, brązowy 2.0 Pr+ś II zg 2.40 pył piaszczysty, brązowy Πp IV w Glina piaszczysta + Ŝwir, brązowo-szara 4.0 tpl Gp+ś Piasek gruby + Ŝwir, brązowy Glina piaszczysta + Ŝwir, brązowa Pr+ś Gp+ś nw w zg tpl

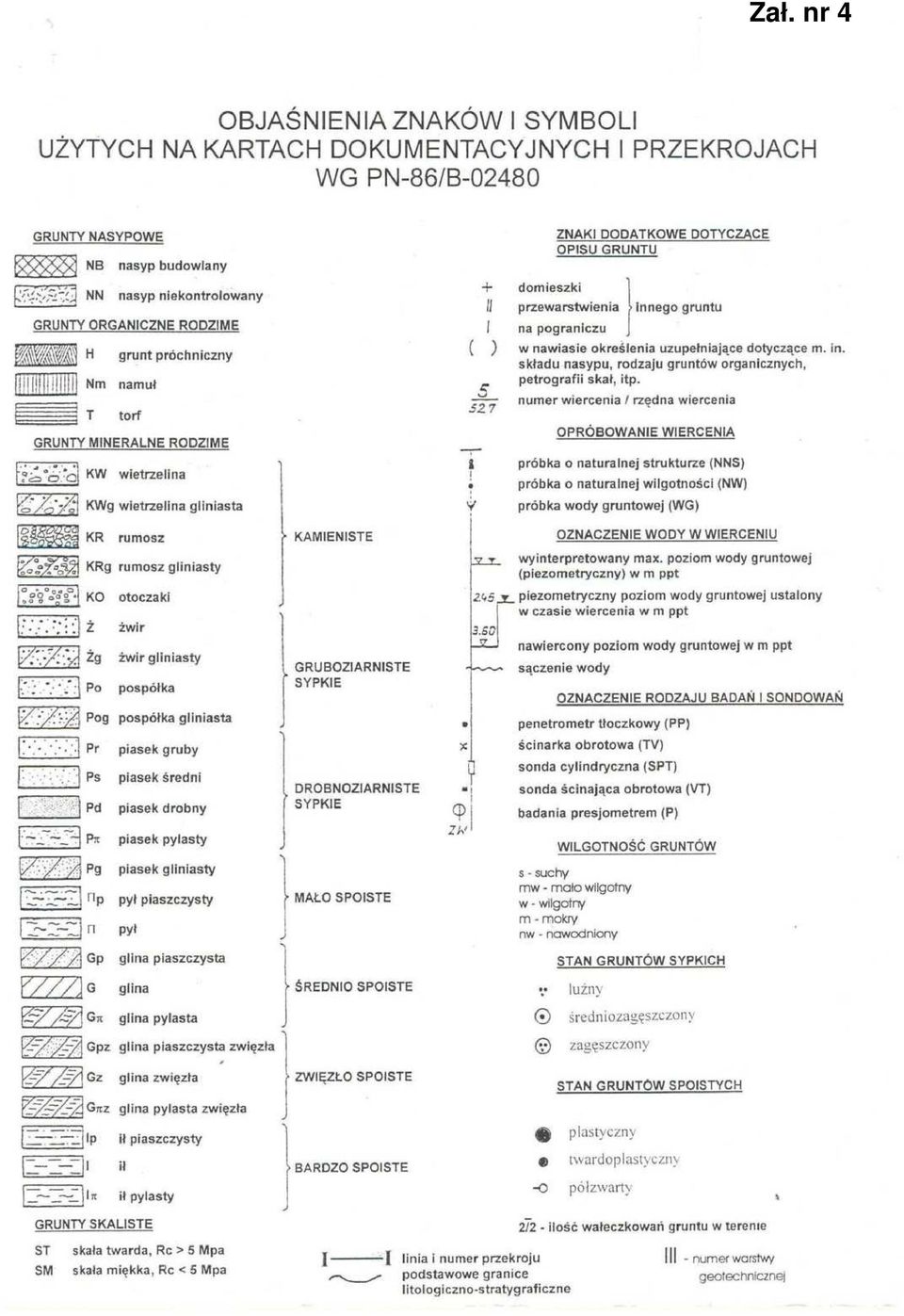

18 Zał. nr 4
