1 Laboratorium drogowo - budowlane LABOS Sylwia Majer nr konta ul. Perseusza 9 NIP SZCZECIN tel , labos.laboratorium@gmail.com OPINIA GEOTECHNICZNA Obiekt: Przebudowa drogi dojazdowej do gruntów rolnych w miejscowości Błotno na działkach nr 18, 111, 414 w obrębie Błotno gmina Dobrzany gm. Dobrzany pow. stargardzki woj. zachodniopomorskie Zleceniodawca: Wykonawca: Opracowanie: Usługi Budowlano Rachunkowe Aneta Bączkowska ul. Bułgarska 9G/5, Stargard Szczeciński Laboratorium drogowo-budowlane Labos Sylwia Majer ul. Perseusza 9, Szczecin dr inż. Stanisław Majer Szczecin lipiec

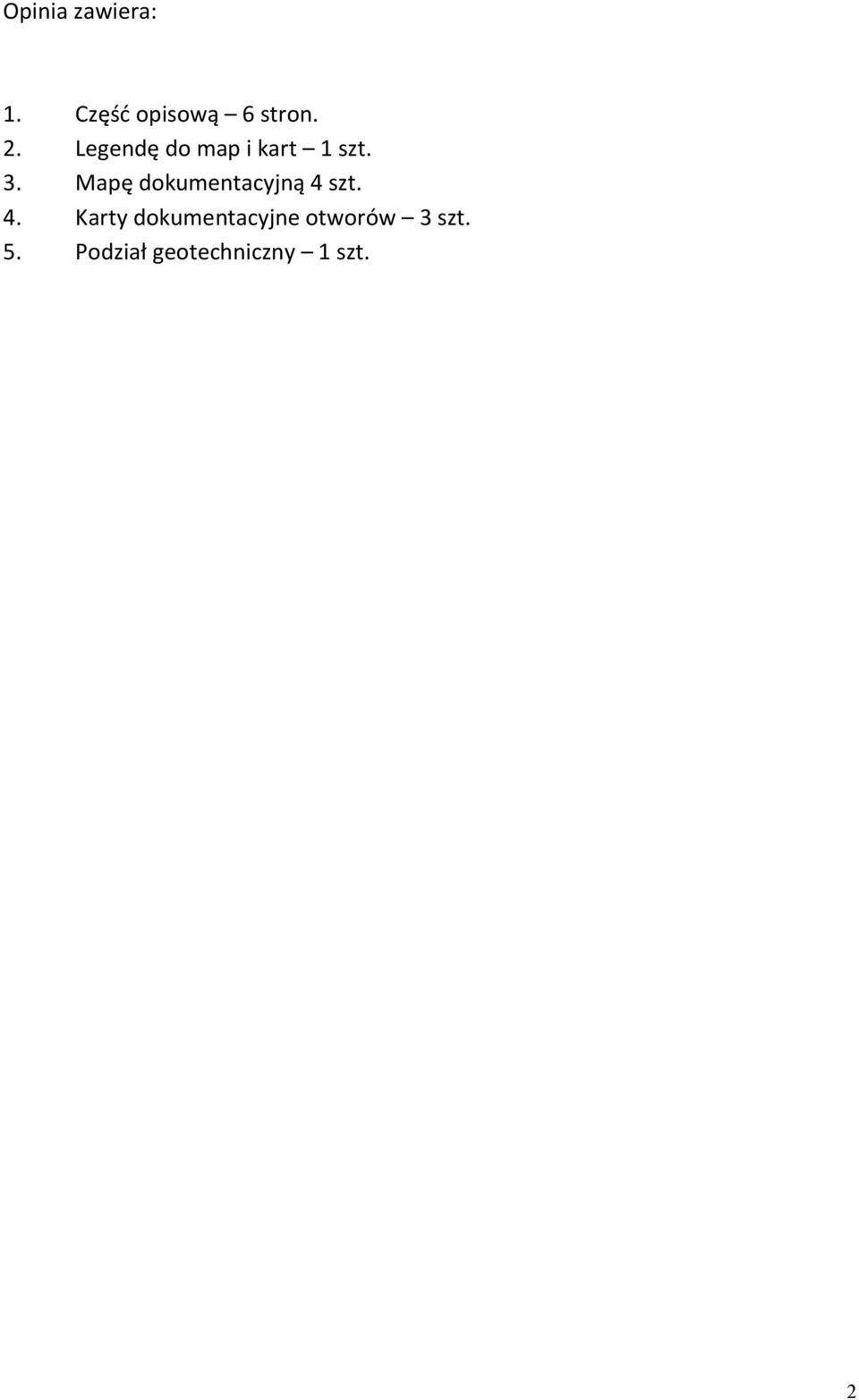

2 Opinia zawiera: 1. Część opisową 6 stron. 2. Legendę do map i kart 1 szt. 3. Mapę dokumentacyjną 4 szt. 4. Karty dokumentacyjne otworów 3 szt. 5. Podział geotechniczny 1 szt. 2

3 1. Podstawa opracowania Podstawą opracowania jest zlecenie firmy Usługi Budowlano Rachunkowe Aneta Bączkowska ul. Bułgarska 9G/5, Stargard Szczeciński na wykonanie badań geotechnicznych. Podstawą prawną opracowania są art. 34 Ustawy z dnia 7 lipca 1994 r. Prawo Budowlane oraz Rozporządzenie Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012 r. w sprawie ustalania geotechnicznych warunków posadowienia obiektów budowlanych. 2. Materiały wykorzystane 2.1. Wizja lokalna terenu 2.2. Plan sytuacyjny skala 1: Wyniki wierceń badawczych wykonanych w lipcu 2014 r Wyniki badań makroskopowych i laboratoryjnych pobranych prób gruntowych 2.5. PN-B-02480:1986. Grunty budowlane. Podział, nazwy, symbole i określenia 2.6. PN-B-04452:2002. Grunty budowlane. Badania polowe 2.7. PN-B-04481:1988. Grunty budowlane. Badania próbek gruntu 2.8. PN-EN :2008. Eurokod 7. Projektowanie geotechniczne - Część 1: Zasady ogólne 2.9. PN-EN :2009 Eurokod 7. Projektowanie geotechniczne -- Część 2: Rozpoznanie i badanie podłoża gruntowego Kondracki J., Geografia Polski. Mezoregiony fizyczno-geograficzne. Warszawa Słobodzian A.Mapa Geologiczna Polski, 1 : Arkusz Świdwin, Arkusz Gorzów Wlkp. Wydawnictwa Geologiczne 1975 i Rozporządzenie w sprawie ustalania geotechnicznych warunków posadawiania obiektów budowlanych Dz.U. z 2012 poz Z dn. 29 kwietnia Cel i zakres opracowania 3.1. Cel Opracowania Celem opracowania jest określenie budowy geologicznej podłoża, ocena warunków gruntowo - wodnych dla potrzeb projektu Przebudowa drogi dojazdowej do gruntów rolnych w miejscowości Błotno na działkach nr 18, 111, 414 w obrębie Błotno gmina Dobrzany Zakres opracowania Zakres opracowania obejmuje: wykonanie wierceń badawczych, wykonanie badań terenowych w zakresie niezbędnym do ustalenia podstawowych parametrów fizyko - mechanicznych gruntów budujących dokumentowane podłoże, 3

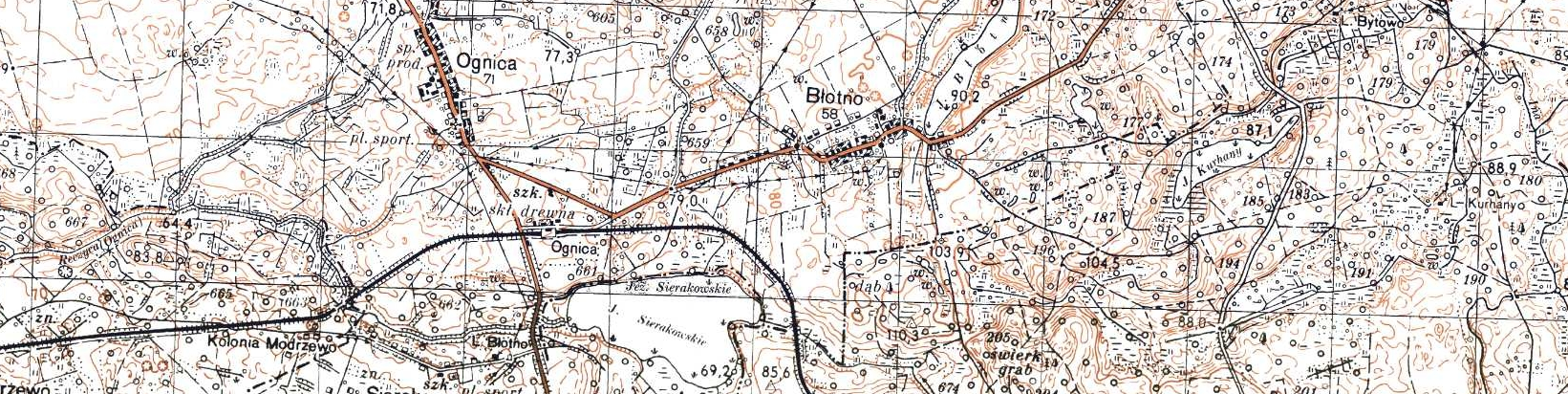

4 analizę wytrzymałościową podłoża, wnioski i zalecenia. 4. Opis terenu Dokumentowany obszar znajduje się na terenie wsi sołeckiej Błotno w gminie Dobrzany. Dokumentowany obszar obejmuje drogę dojazdową do gruntów rolnych jak i do zabudowań położonych na północ od głównej wsi Kolonia Błotno. Długość drogi wynosi ok. 1350m szerokość jezdni ok. 3m na pierwszym odcinku c.a. 150m występuje zniszczony bruk z kamienia polnego. Rys. 1. Lokalizacja obszaru badań Zgodnie z podziałem fizyczno-geograficznym Polski [Kondracki 1994] położenie obszaru badań przedstawia się następująco:: prowincja: Niż Środkowoeuropejski (31), podprowincja: Pojezierza Południowobałtyckie ( ), makroregion: Pojezierze zachodniopomorskie (314.4) mezoregion: Pojezierze Ińskie (314.43). 5. Badania podłoża gruntowego 5.1. Badania terenowe Prace terenowe prowadzone były w dniu 21 lipca 2014 roku. Na dokumentowanym terenie wykonano 5 otworów do głębokości 2,5m p.p.t. Łączny metraż otworów wyniósł 12m. Otwory wykonano system ręcznym systemem udarowo okrętnym. Rzędne otworów badawczych ustalono na podstawie mapy zasadniczej. Lokalizację otworów zamieszczona na mapie dokumentacyjnej Badania gruntu Ze względu na cel badań badania próbki gruntu poddano analizie makroskopowej, które objęły: określenie rodzaju gruntu, 4

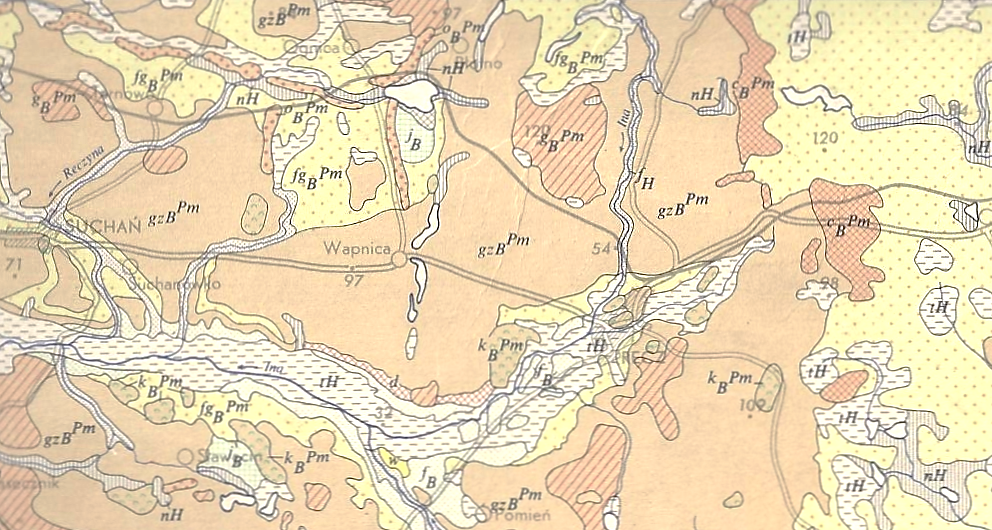

5 określenie wilgotności naturalnej gruntów, określenie zagęszczenia metodą pośrednią na podstawie oporu świdra, określenie rzędnej zwierciadła wody gruntowej. Parametry fizyko - mechaniczne gruntów budujących dokumentowane podłoże przedstawiono w podziale geotechnicznym, wyprowadzono je z zależności korelacyjnych. 6. Charakterystyka geologiczna i geotechniczna podłoża 6.1. Budowa geologiczna Dokumentowany obszar pod względem morfologii jak i rodzaju gruntów został ostatecznie uformowany podczas ostatniego zlodowacenia północnopolskiego i jego ostatniej recesywnej fazy pomorskiej. Dokumentowany obszar leży na wielkim skręcie strefy marginalnej Pojezierza Zachodniopomorskiego, obejmującego fragment wschodniego skrzydła lobu Odry. W związku z tym na powierzchni zalegają utwory jednego tylko okresu geologicznego - czwartorzędu (w granicach m). Podłoże czwartorzędu na obszarze gminy stanowią piaski i iły mioceńskie oraz iłowce i mułowce oligoceńskie. Wysoczyzna moreny dennej, dominująca na omawianym obszarze, charakteryzująca się występowaniem obszarów falistych i w mniejszym stopniu płaskim płaskich. Wzgórza moreny czołowej o układzie południkowym rozciągają się na wschód w odległości kilkunastu kilometrów od dokumentowanego obszaru. Na podstawie Mapy Geologicznej Polski Arkusz Świdwin i Gorzów należy stwierdzić iż wysoczyznę moreny dennej na omawianym obszarze budują gliny zwałowe. Rys. 3. Obszar badań na tle Mapy Geologicznej Polski w skali 1 : Warunki wodne W żadnym z wykonanych otworów wody gruntowej nie nawiercono. 5

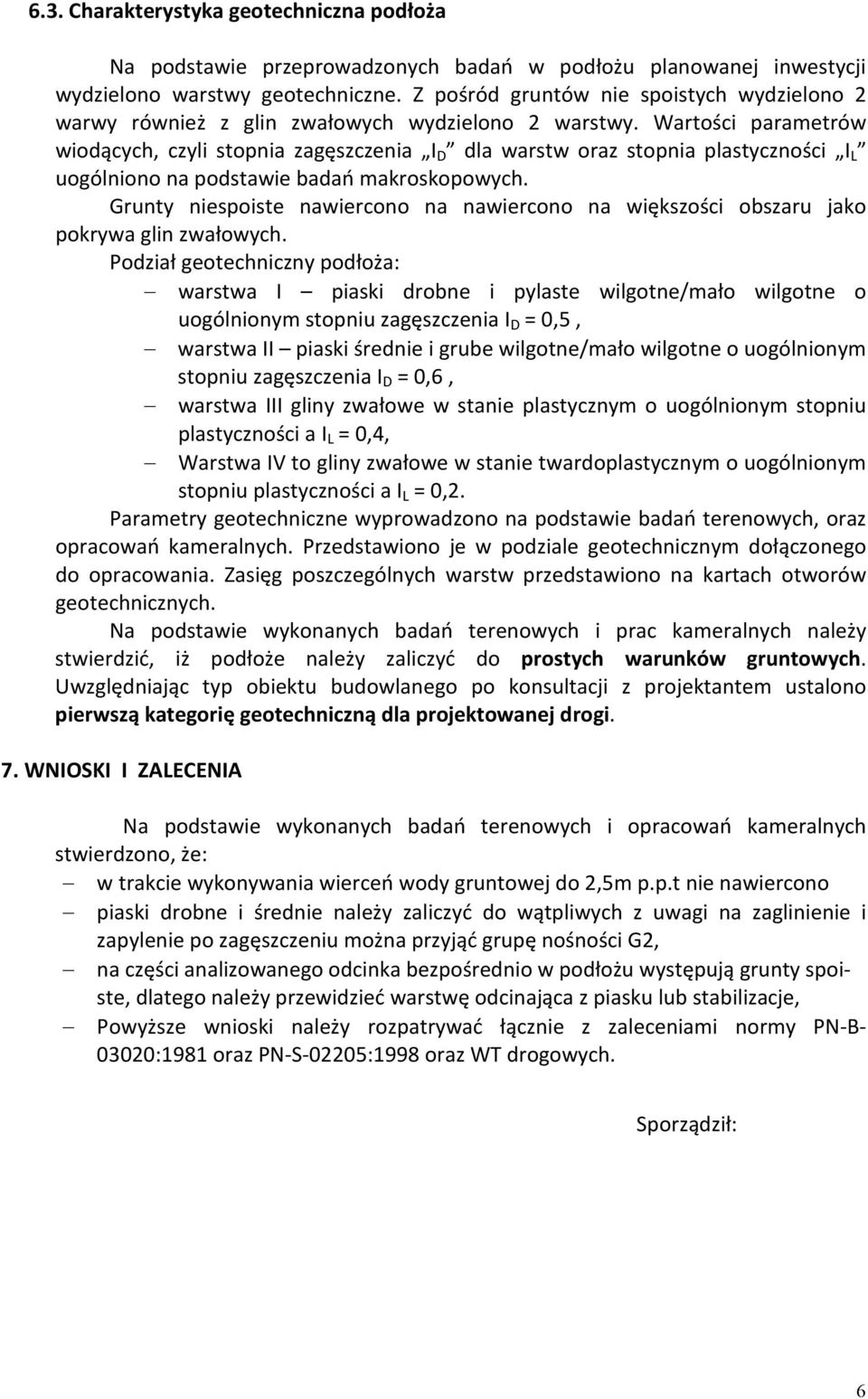

6 6.3. Charakterystyka geotechniczna podłoża Na podstawie przeprowadzonych badań w podłożu planowanej inwestycji wydzielono warstwy geotechniczne. Z pośród gruntów nie spoistych wydzielono 2 warwy również z glin zwałowych wydzielono 2 warstwy. Wartości parametrów wiodących, czyli stopnia zagęszczenia I D dla warstw oraz stopnia plastyczności I L uogólniono na podstawie badań makroskopowych. Grunty niespoiste nawiercono na nawiercono na większości obszaru jako pokrywa glin zwałowych. Podział geotechniczny podłoża: warstwa I piaski drobne i pylaste wilgotne/mało wilgotne o uogólnionym stopniu zagęszczenia I D = 0,5, warstwa II piaski średnie i grube wilgotne/mało wilgotne o uogólnionym stopniu zagęszczenia I D = 0,6, warstwa III gliny zwałowe w stanie plastycznym o uogólnionym stopniu plastyczności a I L = 0,4, Warstwa IV to gliny zwałowe w stanie twardoplastycznym o uogólnionym stopniu plastyczności a I L = 0,2. Parametry geotechniczne wyprowadzono na podstawie badań terenowych, oraz opracowań kameralnych. Przedstawiono je w podziale geotechnicznym dołączonego do opracowania. Zasięg poszczególnych warstw przedstawiono na kartach otworów geotechnicznych. Na podstawie wykonanych badań terenowych i prac kameralnych należy stwierdzić, iż podłoże należy zaliczyć do prostych warunków gruntowych. Uwzględniając typ obiektu budowlanego po konsultacji z projektantem ustalono pierwszą kategorię geotechniczną dla projektowanej drogi. 7. WNIOSKI I ZALECENIA Na podstawie wykonanych badań terenowych i opracowań kameralnych stwierdzono, że: w trakcie wykonywania wierceń wody gruntowej do 2,5m p.p.t nie nawiercono piaski drobne i średnie należy zaliczyć do wątpliwych z uwagi na zaglinienie i zapylenie po zagęszczeniu można przyjąć grupę nośności G2, na części analizowanego odcinka bezpośrednio w podłożu występują grunty spoiste, dlatego należy przewidzieć warstwę odcinająca z piasku lub stabilizacje, Powyższe wnioski należy rozpatrywać łącznie z zaleceniami normy PN-B :1981 oraz PN-S-02205:1998 oraz WT drogowych. Sporządził: 6
