1 Nr arch.:4595/14 Egz.: nr 1 OPINIA GEOTECHNICZNA DLA PROJEKTU REMONTU SCHODÓW NA WZGÓRZE PACHOŁEK PRZY UL. SPACEROWEJ W GDAŃSKU - OLIWIE Opracowała: mgr inż. Małgorzata Kot Zweryfikował: Prezes Zarządu: mgr inż. Marcin Bohdziewicz mgr Witold Woliński nr upr. V-1528, VII-1330 nr upr. CUG Gdańsk, maj 2014 r. Przedsiębiorstwo Usługowo Produkcyjne FUNDAMENT Sp. z o.o. ul. Czyżewskiego Gdańsk NIP REGON Nr KRS: VII Wydział Gospodarczy Sąd Rejonowy Gdańsk Północ Kapitał zakładowy: 50000PLN tel./fax (058) biuro@fundament.gda.pl

2 Opinia geotechniczna dla projektu remontu schodów na wzgórze Pachołek w Gdańsku - Oliwie. 2 SPIS TREŚCI 1.WSTĘP ZAKRES WYKONANYCH PRAC Prace terenowe Prace kameralne BUDOWA GEOLOGICZNA I WARUNKI WODNE CHARAKTERYSTYKA GEOTECHNICZNA PODŁOŻA WNIOSKI... 6 ZAŁĄCZNIKI 1. Mapa dokumentacyjna w skali 1 : Symbole i znaki 3. Tabela parametrów geotechnicznych 4. Karty dokumentacyjne otworów 5. Karty wyników badań sondą DPL P.U.P. FUNDAMENT Sp. z o.o. ul. Czyżewskiego 40, Gdańsk tel./fax.: (58) tel

3 Opinia geotechniczna dla projektu remontu schodów na wzgórze Pachołek w Gdańsku - Oliwie. 3 1.WSTĘP Na zlecenie PROINWESTA Anna Waniewska Pracownia Projektowa z siedzibą przy ul. Heweliusza 11, Gdańsk, Przedsiębiorstwo Usługowo Produkcyjne Fundament Sp. z o.o. z siedzibą przy ul. Czyżewskiego 40, Gdańsk, wykonało opinię geotechniczną dla projektu remontu schodów na Wzgórze Pachołek przy ul. Spacerowej w Gdańsku Oliwie. Celem wykonanych badań było ustalenie warunków gruntowo wodnych, których znajomość jest niezbędna przy projektowaniu i wykonawstwie planowanej inwestycji. 2. ZAKRES WYKONANYCH PRAC 2.1. Prace terenowe Otwory wiertnicze zostały wytyczone metodą domiarów prostokątnych w dowiązaniu do stałych punktów terenowych w oparciu o przekazany przez Zleceniodawcę plan sytuacyjno - wysokościowy w skali 1: 500. Rzędne otworów ustalono na podstawie interpolacji poziomic na mapie sytuacyjno - wysokościowej. Prace terenowe zostały wykonane pod dozorem geotechnicznym mgr inż. Macieja Rekowskiego w dniu 16 maja 2014 r. Wykonano: 3 otwory wiertnicze do głębokości 4,0 m p.p.t., łącznie 6,0 mb 3 sondowania sondą lekką typu DPL do głębokości 2,6 2,8 m p.p.t., łącznie 8,1 mb W czasie wierceń pobrano próby gruntu o naturalnej wilgotności. Wszystkie próby zbadano makroskopowo i ustalono poziom ich zalegania. P.U.P. FUNDAMENT Sp. z o.o. ul. Czyżewskiego 40, Gdańsk tel./fax.: (58) tel

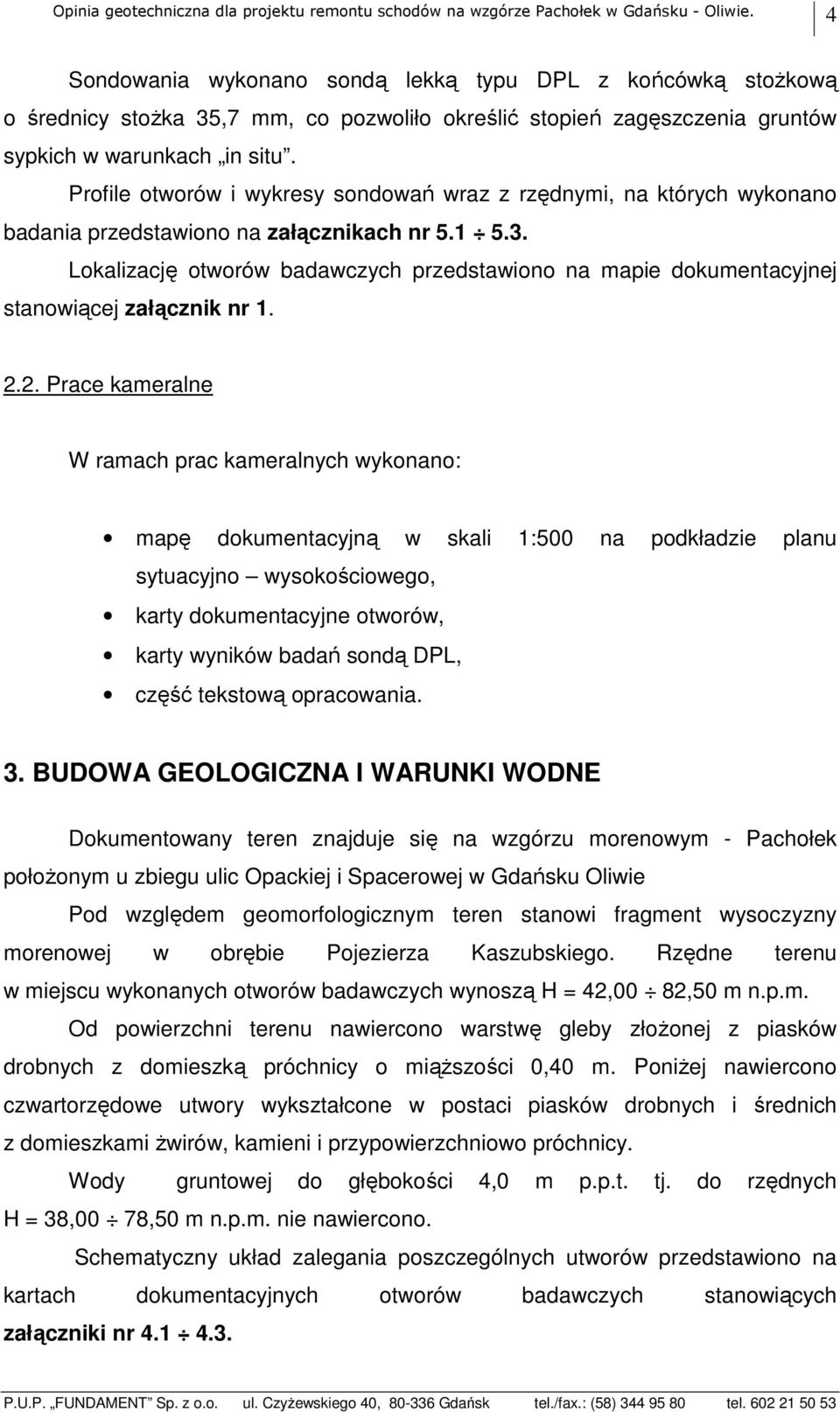

4 Opinia geotechniczna dla projektu remontu schodów na wzgórze Pachołek w Gdańsku - Oliwie. 4 Sondowania wykonano sondą lekką typu DPL z końcówką stożkową o średnicy stożka 35,7 mm, co pozwoliło określić stopień zagęszczenia gruntów sypkich w warunkach in situ. Profile otworów i wykresy sondowań wraz z rzędnymi, na których wykonano badania przedstawiono na załącznikach nr Lokalizację otworów badawczych przedstawiono na mapie dokumentacyjnej stanowiącej załącznik nr Prace kameralne W ramach prac kameralnych wykonano: mapę dokumentacyjną w skali 1:500 na podkładzie planu sytuacyjno wysokościowego, karty dokumentacyjne otworów, karty wyników badań sondą DPL, część tekstową opracowania. 3. BUDOWA GEOLOGICZNA I WARUNKI WODNE Dokumentowany teren znajduje się na wzgórzu morenowym - Pachołek położonym u zbiegu ulic Opackiej i Spacerowej w Gdańsku Oliwie Pod względem geomorfologicznym teren stanowi fragment wysoczyzny morenowej w obrębie Pojezierza Kaszubskiego. Rzędne terenu w miejscu wykonanych otworów badawczych wynoszą H = 42,00 82,50 m n.p.m. Od powierzchni terenu nawiercono warstwę gleby złożonej z piasków drobnych z domieszką próchnicy o miąższości 0,40 m. Poniżej nawiercono czwartorzędowe utwory wykształcone w postaci piasków drobnych i średnich z domieszkami żwirów, kamieni i przypowierzchniowo próchnicy. Wody gruntowej do głębokości 4,0 m p.p.t. tj. do rzędnych H = 38,00 78,50 m n.p.m. nie nawiercono. Schematyczny układ zalegania poszczególnych utworów przedstawiono na kartach dokumentacyjnych otworów badawczych stanowiących załączniki nr P.U.P. FUNDAMENT Sp. z o.o. ul. Czyżewskiego 40, Gdańsk tel./fax.: (58) tel

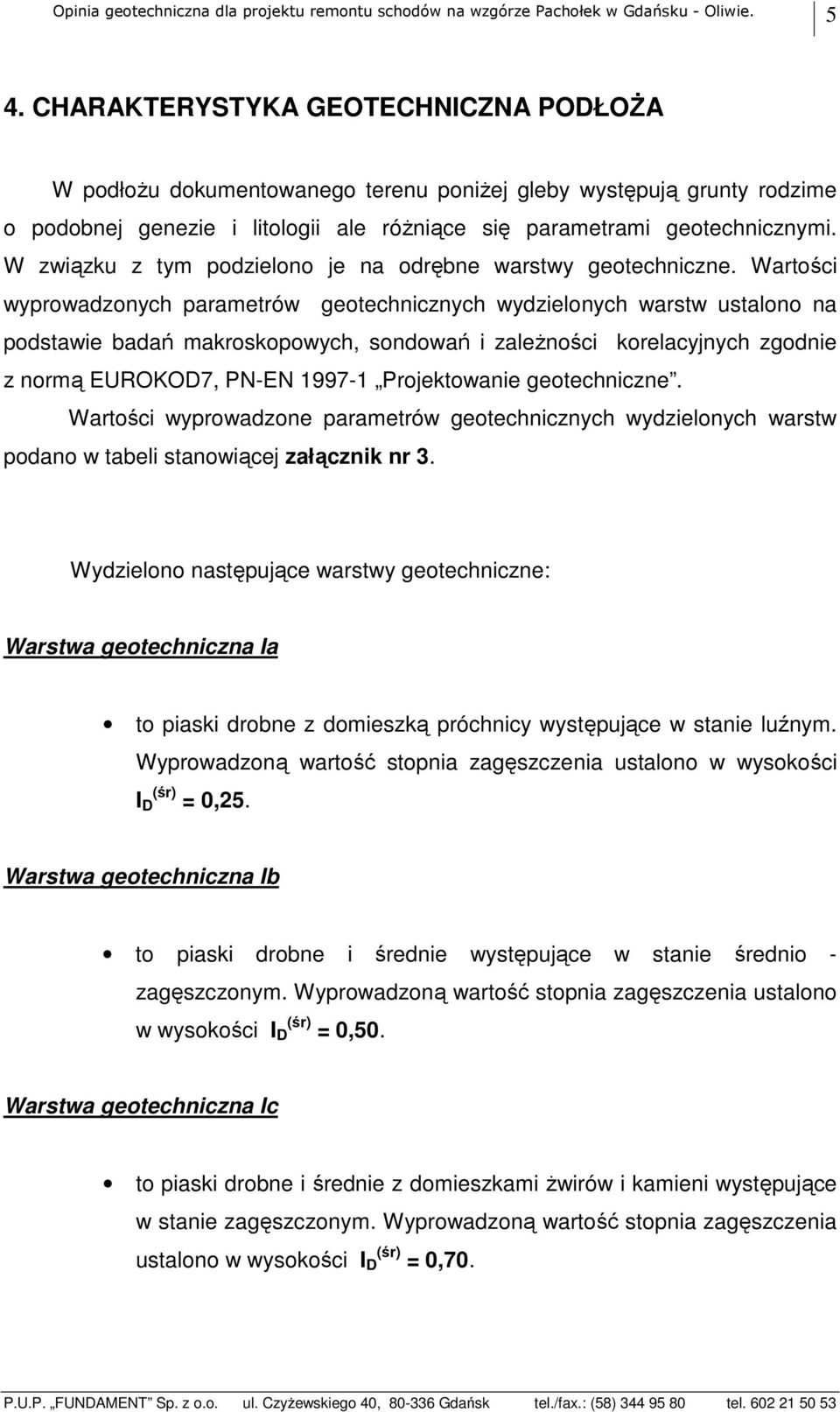

5 Opinia geotechniczna dla projektu remontu schodów na wzgórze Pachołek w Gdańsku - Oliwie CHARAKTERYSTYKA GEOTECHNICZNA PODŁOŻA W podłożu dokumentowanego terenu poniżej gleby występują grunty rodzime o podobnej genezie i litologii ale różniące się parametrami geotechnicznymi. W związku z tym podzielono je na odrębne warstwy geotechniczne. Wartości wyprowadzonych parametrów geotechnicznych wydzielonych warstw ustalono na podstawie badań makroskopowych, sondowań i zależności korelacyjnych zgodnie z normą EUROKOD7, PN-EN Projektowanie geotechniczne. Wartości wyprowadzone parametrów geotechnicznych wydzielonych warstw podano w tabeli stanowiącej załącznik nr 3. Wydzielono następujące warstwy geotechniczne: Warstwa geotechniczna Ia to piaski drobne z domieszką próchnicy występujące w stanie luźnym. Wyprowadzoną wartość stopnia zagęszczenia ustalono w wysokości I D (śr) = 0,25. Warstwa geotechniczna Ib to piaski drobne i średnie występujące w stanie średnio - zagęszczonym. Wyprowadzoną wartość stopnia zagęszczenia ustalono w wysokości I D (śr) = 0,50. Warstwa geotechniczna Ic to piaski drobne i średnie z domieszkami żwirów i kamieni występujące w stanie zagęszczonym. Wyprowadzoną wartość stopnia zagęszczenia ustalono w wysokości I D (śr) = 0,70. P.U.P. FUNDAMENT Sp. z o.o. ul. Czyżewskiego 40, Gdańsk tel./fax.: (58) tel

6 Opinia geotechniczna dla projektu remontu schodów na wzgórze Pachołek w Gdańsku - Oliwie WNIOSKI 5.1 W wyniku przeprowadzonych badań stwierdza się, że w podłożu planowanej inwestycji występują korzystne warunki gruntowo-wodne. Grunty warstw geotechnicznych Ia, Ib i Ic są nośne, natomiast warstwa gleby jest słabonośna. 5.2 W istniejących warunkach gruntowo wodnych proponuje się dogęszczenie gruntów warstwy geotechnicznej Ia do stopnia zagęszczenia I D 0, Roboty ziemne powinny być prowadzone zgodnie z normą PN-B Roboty ziemne. Wymagania ogólne. styczeń 1999 r. oraz PN-S Drogi samochodowe. Roboty ziemne. Wymagania i badania styczeń 1998 r. 5.4 Wody gruntowej do głębokości 4,0 m p.p.t. tj. do rzędnych H = 38,00 78,50 m n.p.m. nie nawiercono. 5.5 Głębokość przemarzania gruntów dla rejonu przeprowadzonych badań wynosi h Z = 1,0 m wg normy PN-81/B Opracowała: mgr inż. Małgorzata Kot P.U.P. FUNDAMENT Sp. z o.o. ul. Czyżewskiego 40, Gdańsk tel./fax.: (58) tel

7 LEGENDA: - nr otworu wiertniczego - sondowanie sondą DPL PUP FUNDAMENT Sp. z o.o Gdańsk, ul. Czyżewskiego 40, tel. (058) Opracowała: mgr inż. Małgorzata Kot Data: maj 2014 r. Skala: 1: 500 Miejscowość: GDAŃSK OLIWA ul. Spacerowa MAPA DOKUMENTACYJNA Obiekt: SCHODY nr arch. 4595/14 OPINIA GEOTECHNICZNA ZAŁĄCZNIK NR 1

8 OBJAŚNIENIA SYMBOLI i ZNAKÓW UŻYTYCH NA PRZEKROJACH GEOLOGICZNYCH i PROFILACH Symbole geotechniczne gruntów wg normy PN 86/B GRUNTY ANTROPOGENICZNE / NASYPOWE nb nasyp budowlany nn nasyp niebudowlany (niekontrolowany) Gb gleba GRUNTY RODZIME ORGANICZNE H grunt próchniczny [2%<I om<5%] Nm namuł [5%<I om<30%] Kr kreda jeziorna [CaCO 3>5%] T torf [I om>30%] GRUNTY RODZIME MINERALNE KO otoczaki Pg piaski gliniaste Ż żwir Πp/Π pył piaszczysty/pył Po pospółka Gp glina piaszczysta Pog pospółka gliniasta G glina Pr piaski grube Ps piaski średnie Gπ glina pylasta Gπz glina pylasta zwięzła piaski drobne I ił Pπ piaski pylaste BW burowęgiel Oznaczenia stanu gruntów i inne znaki Oznaczenia dotyczące wody gruntowej ln luźny ~~ sączenie wody gruntowej szg średnio zagęszczony zg zagęszczony zwierciadło swobodne (poziom naw = poziom ust.) mpl miękkoplastyczny pl plastyczny ustabilizowane zwierciadło wody gruntowej tpl twardoplastyczny pzw półzwarty nawiercone zwierciadło wody gruntowej ID stopień zagęszczenia IL stopień plastyczności warstwa nawodniona // przewarstwienia (wkładki) + domieszki muszelki ZAŁĄCZNIK NR 2

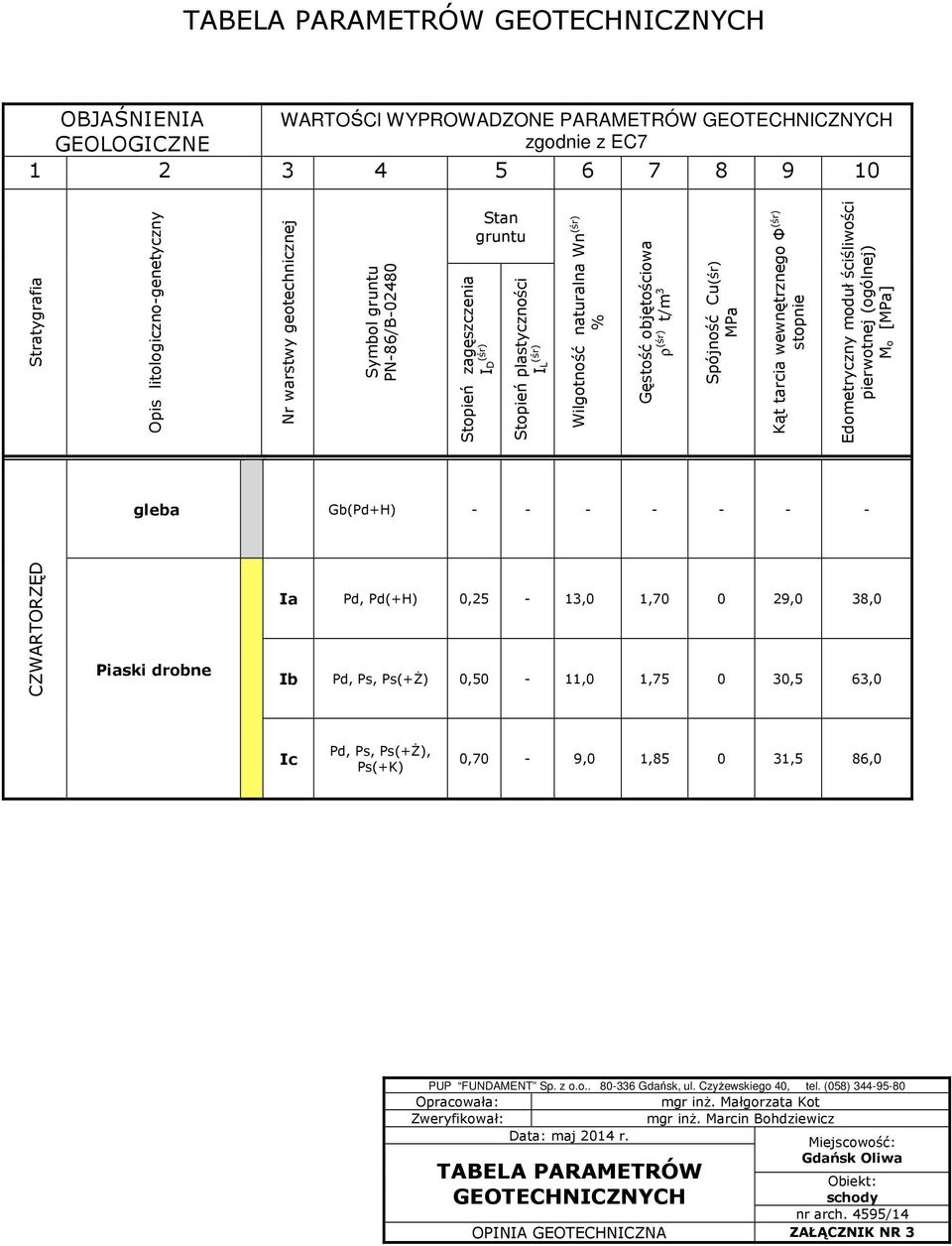

9 TABELA PARAMETRÓW GEOTECHNICZNYCH OBJAŚNIENIA GEOLOGICZNE WARTOŚCI WYPROWADZONE PARAMETRÓW GEOTECHNICZNYCH zgodnie z EC Stratygrafia Opis litologiczno-genetyczny Nr warstwy geotechnicznej Symbol gruntu PN-86/B Stan gruntu Stopień zagęszczenia ID (śr) Stopień plastyczności IL (śr) Wilgotność naturalna Wn (śr) % Gęstość objętościowa ρ (śr) t/m 3 Spójność Cu(śr) MPa Kąt tarcia wewnętrznego Ф (śr) stopnie Edometryczny moduł ściśliwości pierwotnej (ogólnej) Mo [MPa] gleba Gb(+H) CZWARTORZĘD Piaski drobne Ia, (+H) 0,25-13,0 1, ,0 38,0 Ib, Ps, Ps(+Ż) 0,50-11,0 1, ,5 63,0 Ic, Ps, Ps(+Ż), Ps(+K) 0,70-9,0 1, ,5 86,0 PUP FUNDAMENT Sp. z o.o Gdańsk, ul. Czyżewskiego 40, tel. (058) Opracowała: mgr inż. Małgorzata Kot Zweryfikował: mgr inż. Marcin Bohdziewicz Data: maj 2014 r. Miejscowość: Gdańsk Oliwa TABELA PARAMETRÓW GEOTECHNICZNYCH Obiekt: schody nr arch. 4595/14 OPINIA GEOTECHNICZNA ZAŁĄCZNIK NR 3

10 PUP FUNDAMENT Sp. z o.o. ul. Czyżewskiego 40 Miejscowość: Gdańsk Gmina: Gdańsk Województwo: pomorskie Obiekt: schody Inwestor: PROINWESTA KARTA DOKUMENTACYJNA OTWORU BADAWCZEGO NR 1 Wiercenie: PUP FUNDAMENT Sp. z o.o. Dozór geologiczny: mgr inż M. Rekowski Rzędna: m Skala 1 : 100 Zał.Nr: 4.1 Głębokość: 4.00 m Głębokość zwierciadła wody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny Gb(+H) gleba złożona z piasków drobnych z domieszką Gb(+H) 0.40 próchnicy 1.0 piasek drobny Ia ln Symbol gruntu Warstwa geotechniczna Wilgotność Stan gruntu Ps(+Ż) Ps Ps Ps(+Ż) piasek sredni z domieszką żwiru piasek średni piasek średni piasek średni z domieszką żwiru piasek drobny Ps(+Ż) Ps Ps(+Ż) Ib Ic w szg zg Rysunek wykonano programem "GeoStar" Kartę opracował: Małgorzata Kot

11 PUP FUNDAMENT Sp. z o.o. ul. Czyżewskiego 40 Miejscowość: Gdańsk Gmina: Gdańsk Województwo: pomorskie Obiekt: schody Inwestor: PROINWESTA KARTA DOKUMENTACYJNA OTWORU BADAWCZEGO NR 2 Wiercenie: PUP FUNDAMENT Sp. z o.o. Dozór geologiczny: mgr inż M. Rekowski Rzędna: m Skala 1 : 100 Zał.Nr: 4.2 Głębokość: 4.00 m Głębokość zwierciadła wody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny Gb(+H) gleba złożona z piasków drobnych z domieszką Gb(+H) 0.40 próchnicy Ia ln 0.70 piasek drobny Ps(+K) piasek drobny piasek średni z domieszką kamieni piasek drobny Symbol gruntu Ps(+K) Warstwa geotechniczna Ib Ic Wilgotność w Stan gruntu szg zg Rysunek wykonano programem "GeoStar" Kartę opracował: Małgorzata Kot

12 PUP FUNDAMENT Sp. z o.o. ul. Czyżewskiego 40 Miejscowość: Gdańsk Gmina: Gdańsk Województwo: pomorskie Obiekt: schody Inwestor: PROINWESTA KARTA DOKUMENTACYJNA OTWORU BADAWCZEGO NR 3 Wiercenie: PUP FUNDAMENT Sp. z o.o. Dozór geologiczny: mgr inż M. Rekowski Rzędna: m Skala 1 : 100 Zał.Nr: 4.3 Głębokość: 4.00 m Głębokość zwierciadła wody Stratygrafia Profil litologiczny Przelot [m.p.p.t] [m] [m] Opis litologiczny Gb(+H) gleba złożona z piasków drobnych z domieszką Gb(+H) 0.40 próchnicy (+H) piasek drobny z domieszką próchnicy (+H) Ia ln piasek drobny piasek drobny piasek drobny Symbol gruntu Warstwa geotechniczna Ib Ic Wilgotność w Stan gruntu szg zg Rysunek wykonano programem "GeoStar" Kartę opracował: Małgorzata Kot

13 PUP FUNDAMENT Sp. z o.o. ul. Czyżewskiego 40, Gdańsk WYNIKI BADAŃ SONDĄ DYNAMICZNĄ DPL Profil numer 1 Zał.Nr: 5.1 Sonda Nr: Miejscowość: Gdańsk Gmina: Gdańsk Powiat: gdański Województwo: pomorskie Obiekt: schody Inwestor: PROINWESTA Wiercenie: PUP FUNDAMENT Sp. z o.o. Dozór geologiczny: mgr inż M. Rekowski System wiercenia: ręczny Rzędna: m n.p.m. Skala 1 : 100 Data wiercenia: Głębokość Profil Interpretacja zwierciadła litologiczny wody Ilość udarów na 10 cm wbicia sondy N 10 N kor I D /(I L ) I S [m.p.p.t] [m] Symbol Warstwa Stratygrafia 1.0 Gb(+H) Ia Ps(+Ż) Ps Ps Ps(+Ż) Ib Ic Rysunek wykonano programem "GeoStar" Kartę opracował: Małgorzata Kot

14 PUP FUNDAMENT Sp. z o.o. ul. Czyżewskiego 40, Gdańsk WYNIKI BADAŃ SONDĄ DYNAMICZNĄ DPL Profil numer 2 Zał.Nr: 5.2 Sonda Nr: Miejscowość: Gdańsk Gmina: Gdańsk Powiat: gdański Województwo: pomorskie Obiekt: schody Inwestor: PROINWESTA Wiercenie: PUP FUNDAMENT Sp. z o.o. Dozór geologiczny: mgr inż M. Rekowski System wiercenia: ręczny Rzędna: m n.p.m. Skala 1 : 100 Data wiercenia: Głębokość Profil Interpretacja zwierciadła litologiczny wody Ilość udarów na 10 cm wbicia sondy N 10 N kor I D /(I L ) I S [m.p.p.t] [m] Symbol Warstwa Stratygrafia 1.0 Gb(+H) Ia Ps(+K) Ib Ic Rysunek wykonano programem "GeoStar" Kartę opracował: Małgorzata Kot

15 PUP FUNDAMENT Sp. z o.o. ul. Czyżewskiego 40, Gdańsk WYNIKI BADAŃ SONDĄ DYNAMICZNĄ DPL Profil numer 3 Zał.Nr: 5.3 Sonda Nr: Miejscowość: Gdańsk Gmina: Gdańsk Powiat: gdański Województwo: pomorskie Obiekt: schody Inwestor: PROINWESTA Wiercenie: PUP FUNDAMENT Sp. z o.o. Dozór geologiczny: mgr inż M. Rekowski System wiercenia: ręczny Rzędna: m n.p.m. Skala 1 : 100 Data wiercenia: Głębokość Profil Interpretacja zwierciadła litologiczny wody Ilość udarów na 10 cm wbicia sondy N 10 N kor I D /(I L ) I S [m.p.p.t] [m] Symbol Warstwa Stratygrafia Gb(+H) (+H) Ia Ib Ic Rysunek wykonano programem "GeoStar" Kartę opracował: Małgorzata Kot
