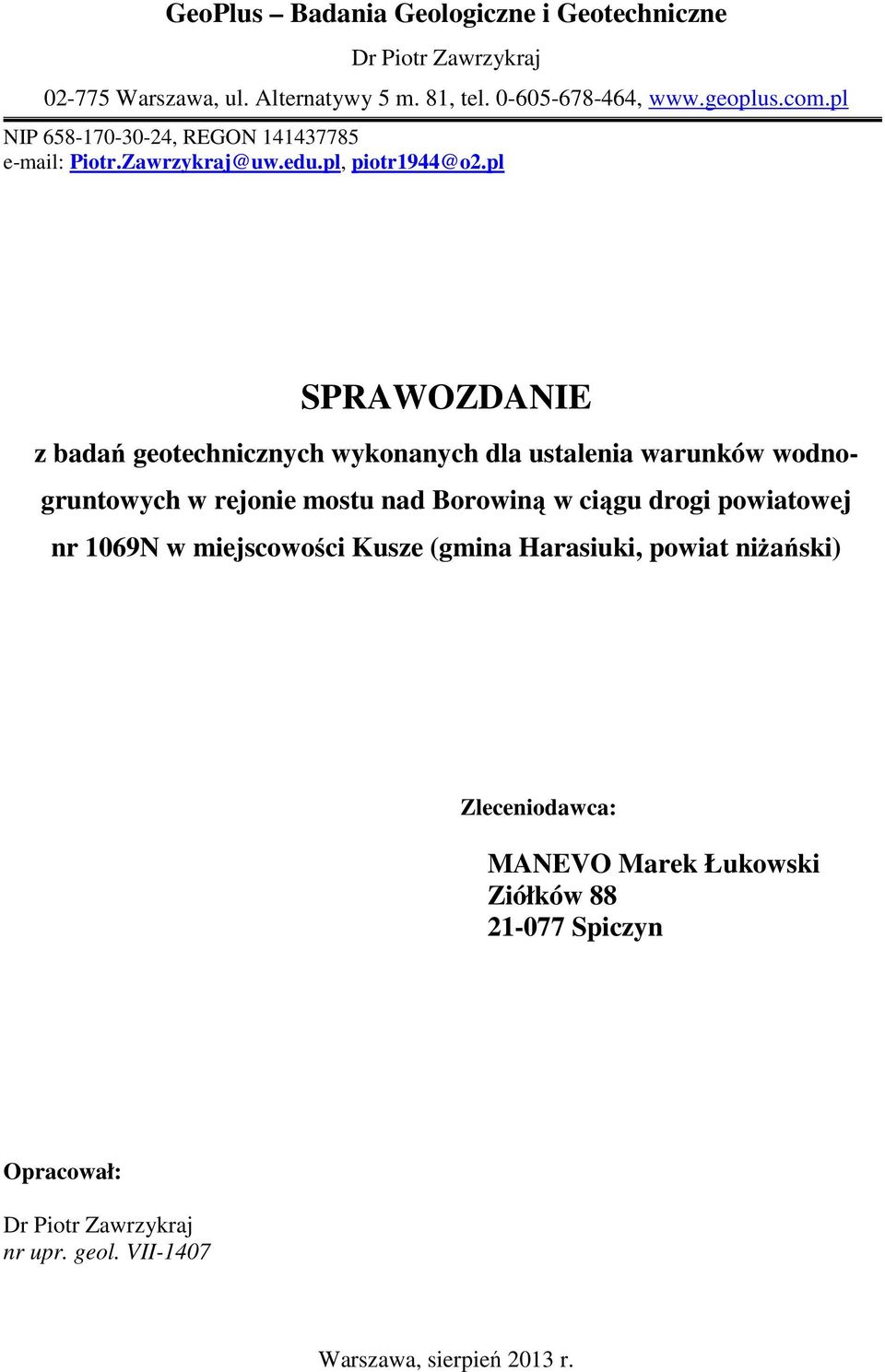

1 GeoPlus Badania Geologiczne i Geotechniczne Dr Piotr Zawrzykraj Warszawa, ul. Alternatywy 5 m. 81, tel , NIP , REGON Piotr.Zawrzykraj@uw.edu.pl, piotr1944@o2.pl SPRAWOZDANIE z badań geotechnicznych wykonanych dla ustalenia warunków wodnogruntowych w rejonie mostu nad Borowiną w ciągu drogi powiatowej nr 1069N w miejscowości Kusze (gmina Harasiuki, powiat niŝański) Zleceniodawca: MANEVO Marek Łukowski Ziółków Spiczyn Opracował: Dr Piotr Zawrzykraj nr upr. geol. VII-1407 Warszawa, sierpień 2013 r.

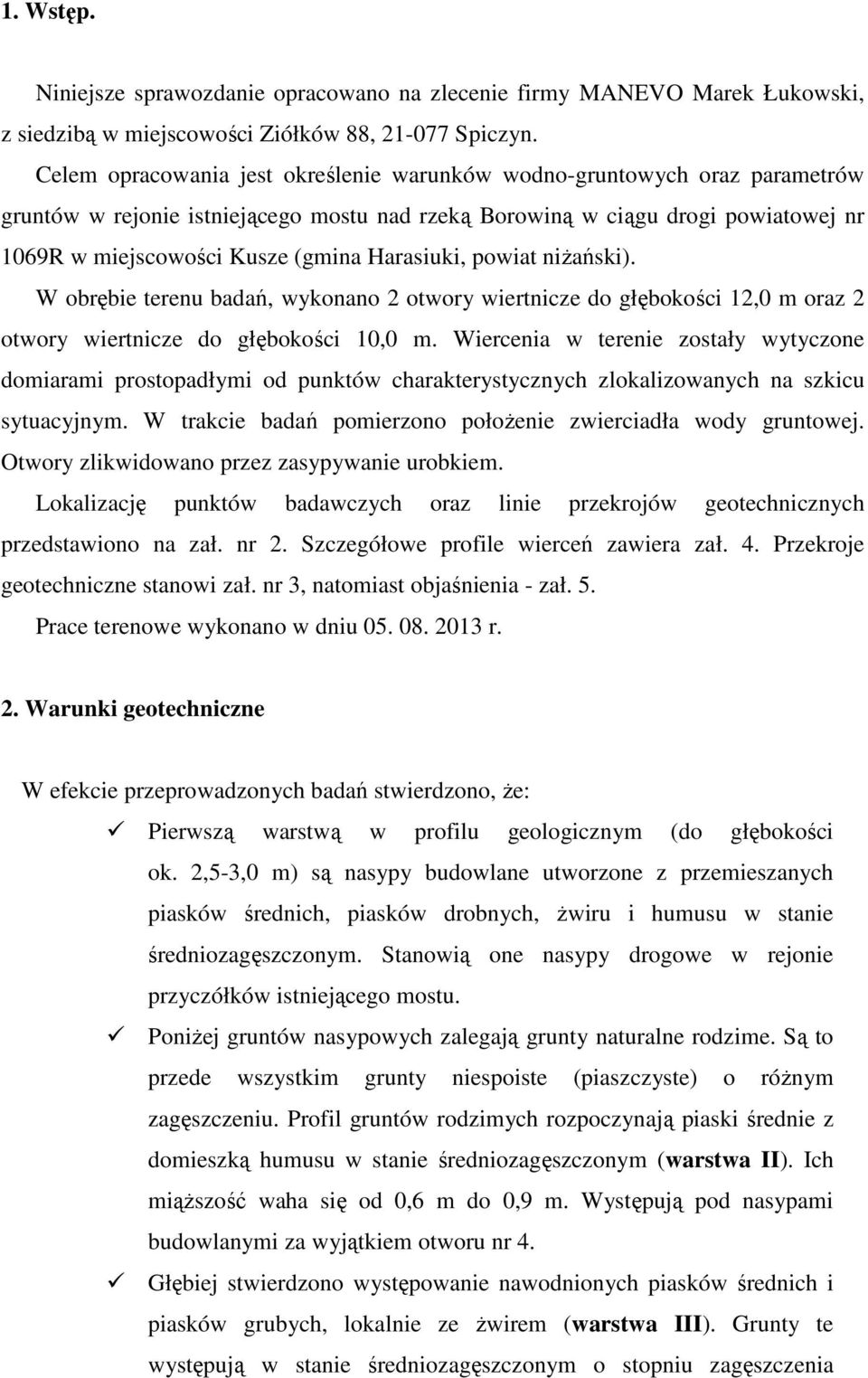

2 1. Wstęp. Niniejsze sprawozdanie opracowano na zlecenie firmy MANEVO Marek Łukowski, z siedzibą w miejscowości Ziółków 88, Spiczyn. Celem opracowania jest określenie warunków wodno-gruntowych oraz parametrów gruntów w rejonie istniejącego mostu nad rzeką Borowiną w ciągu drogi powiatowej nr 1069R w miejscowości Kusze (gmina Harasiuki, powiat niŝański). W obrębie terenu badań, wykonano 2 otwory wiertnicze do głębokości 12,0 m oraz 2 otwory wiertnicze do głębokości 10,0 m. Wiercenia w terenie zostały wytyczone domiarami prostopadłymi od punktów charakterystycznych zlokalizowanych na szkicu sytuacyjnym. W trakcie badań pomierzono połoŝenie zwierciadła wody gruntowej. Otwory zlikwidowano przez zasypywanie urobkiem. Lokalizację punktów badawczych oraz linie przekrojów geotechnicznych przedstawiono na zał. nr 2. Szczegółowe profile wierceń zawiera zał. 4. Przekroje geotechniczne stanowi zał. nr 3, natomiast objaśnienia - zał. 5. Prace terenowe wykonano w dniu r. 2. Warunki geotechniczne W efekcie przeprowadzonych badań stwierdzono, Ŝe: Pierwszą warstwą w profilu geologicznym (do głębokości ok. 2,5-3,0 m) są nasypy budowlane utworzone z przemieszanych piasków średnich, piasków drobnych, Ŝwiru i humusu w stanie średniozagęszczonym. Stanowią one nasypy drogowe w rejonie przyczółków istniejącego mostu. PoniŜej gruntów nasypowych zalegają grunty naturalne rodzime. Są to przede wszystkim grunty niespoiste (piaszczyste) o róŝnym zagęszczeniu. Profil gruntów rodzimych rozpoczynają piaski średnie z domieszką humusu w stanie średniozagęszczonym (warstwa II). Ich miąŝszość waha się od 0,6 m do 0,9 m. Występują pod nasypami budowlanymi za wyjątkiem otworu nr 4. Głębiej stwierdzono występowanie nawodnionych piasków średnich i piasków grubych, lokalnie ze Ŝwirem (warstwa III). Grunty te występują w stanie średniozagęszczonym o stopniu zagęszczenia

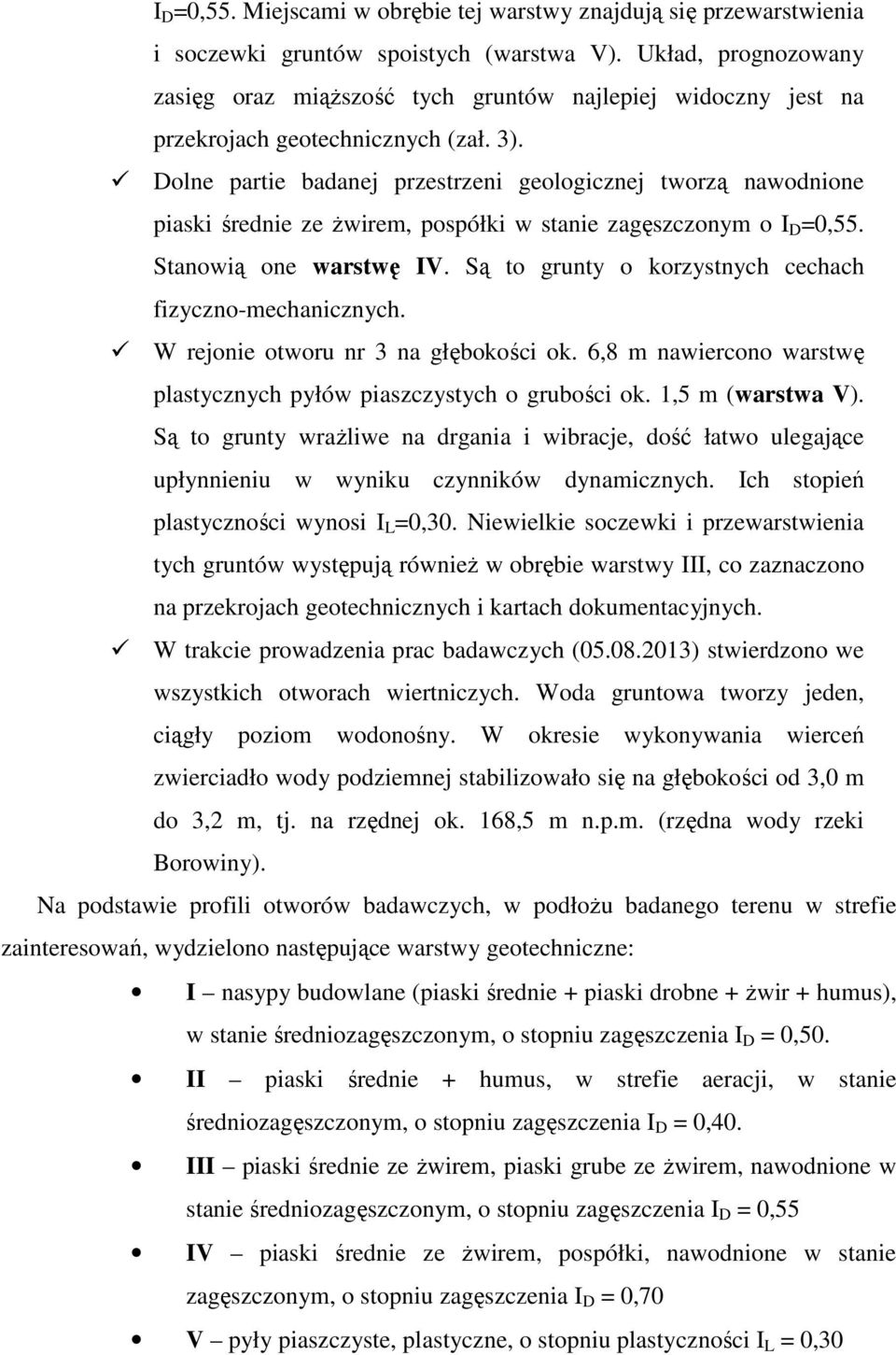

3 I D =0,55. Miejscami w obrębie tej warstwy znajdują się przewarstwienia i soczewki gruntów spoistych (warstwa V). Układ, prognozowany zasięg oraz miąŝszość tych gruntów najlepiej widoczny jest na przekrojach geotechnicznych (zał. 3). Dolne partie badanej przestrzeni geologicznej tworzą nawodnione piaski średnie ze Ŝwirem, pospółki w stanie zagęszczonym o I D =0,55. Stanowią one warstwę IV. Są to grunty o korzystnych cechach fizyczno-mechanicznych. W rejonie otworu nr 3 na głębokości ok. 6,8 m nawiercono warstwę plastycznych pyłów piaszczystych o grubości ok. 1,5 m (warstwa V). Są to grunty wraŝliwe na drgania i wibracje, dość łatwo ulegające upłynnieniu w wyniku czynników dynamicznych. Ich stopień plastyczności wynosi I L =0,30. Niewielkie soczewki i przewarstwienia tych gruntów występują równieŝ w obrębie warstwy III, co zaznaczono na przekrojach geotechnicznych i kartach dokumentacyjnych. W trakcie prowadzenia prac badawczych ( ) stwierdzono we wszystkich otworach wiertniczych. Woda gruntowa tworzy jeden, ciągły poziom wodonośny. W okresie wykonywania wierceń zwierciadło wody podziemnej stabilizowało się na głębokości od 3,0 m do 3,2 m, tj. na rzędnej ok. 168,5 m n.p.m. (rzędna wody rzeki Borowiny). Na podstawie profili otworów badawczych, w podłoŝu badanego terenu w strefie zainteresowań, wydzielono następujące warstwy geotechniczne: I nasypy budowlane (piaski średnie + piaski drobne + Ŝwir + humus), w stanie średniozagęszczonym, o stopniu zagęszczenia I D = 0,50. II piaski średnie + humus, w strefie aeracji, w stanie średniozagęszczonym, o stopniu zagęszczenia I D = 0,40. III piaski średnie ze Ŝwirem, piaski grube ze Ŝwirem, nawodnione w stanie średniozagęszczonym, o stopniu zagęszczenia I D = 0,55 IV piaski średnie ze Ŝwirem, pospółki, nawodnione w stanie zagęszczonym, o stopniu zagęszczenia I D = 0,70 V pyły piaszczyste, plastyczne, o stopniu plastyczności I L = 0,30

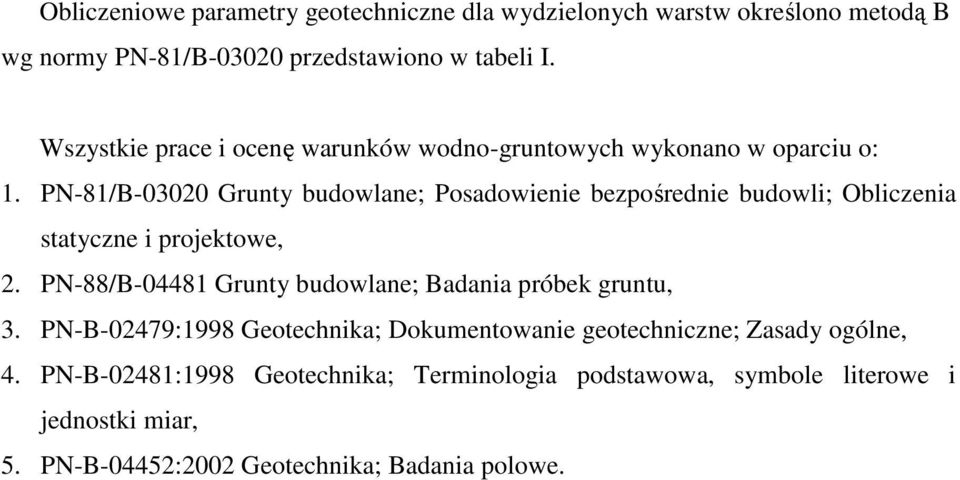

4 Obliczeniowe parametry geotechniczne dla wydzielonych warstw określono metodą B wg normy PN-81/B przedstawiono w tabeli I. Wszystkie prace i ocenę warunków wodno-gruntowych wykonano w oparciu o: 1. PN-81/B Grunty budowlane; Posadowienie bezpośrednie budowli; Obliczenia statyczne i projektowe, 2. PN-88/B Grunty budowlane; Badania próbek gruntu, 3. PN-B-02479:1998 Geotechnika; Dokumentowanie geotechniczne; Zasady ogólne, 4. PN-B-02481:1998 Geotechnika; Terminologia podstawowa, symbole literowe i jednostki miar, 5. PN-B-04452:2002 Geotechnika; Badania polowe.

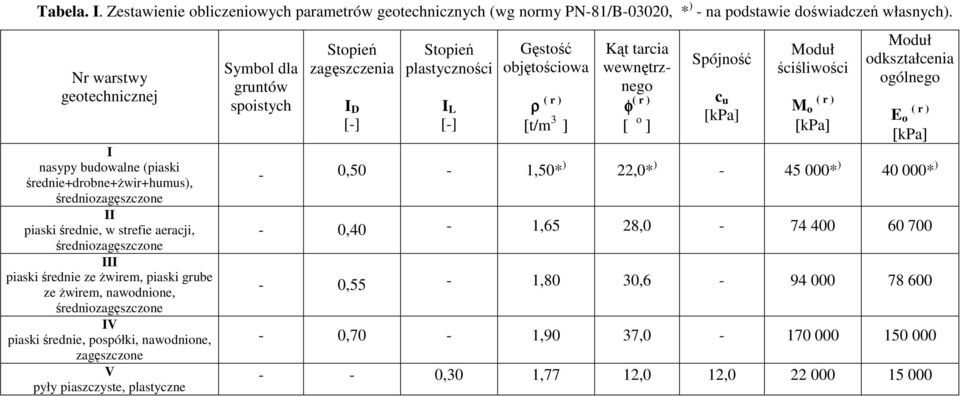

5 Tabela. I. Zestawienie obliczeniowych parametrów geotechnicznych (wg normy PN-81/B-03020, * ) - na podstawie doświadczeń własnych). Nr warstwy geotechnicznej I nasypy budowalne (piaski średnie+drobne+ŝwir+humus), II piaski średnie, w strefie aeracji, III piaski średnie ze Ŝwirem, piaski grube ze Ŝwirem, nawodnione, IV piaski średnie, pospółki, nawodnione, zagęszczone V pyły piaszczyste, plastyczne Symbol dla gruntów spoistych Stopień zagęszczenia I D [-] Stopień plastyczności I L [-] Gęstość objętościowa ρ ( r ) [t/m 3 ] Kąt tarcia wewnętrznego φ ( r ) [ o ] Spójność c u Moduł ściśliwości M o ( r ) Moduł odkształcenia ogólnego E o ( r ) - 0,50-1,50* ) 22,0* ) * ) * ) - 0,40-1,65 28, ,55-1,80 30, ,70-1,90 37, ,30 1,77 12,0 12,
