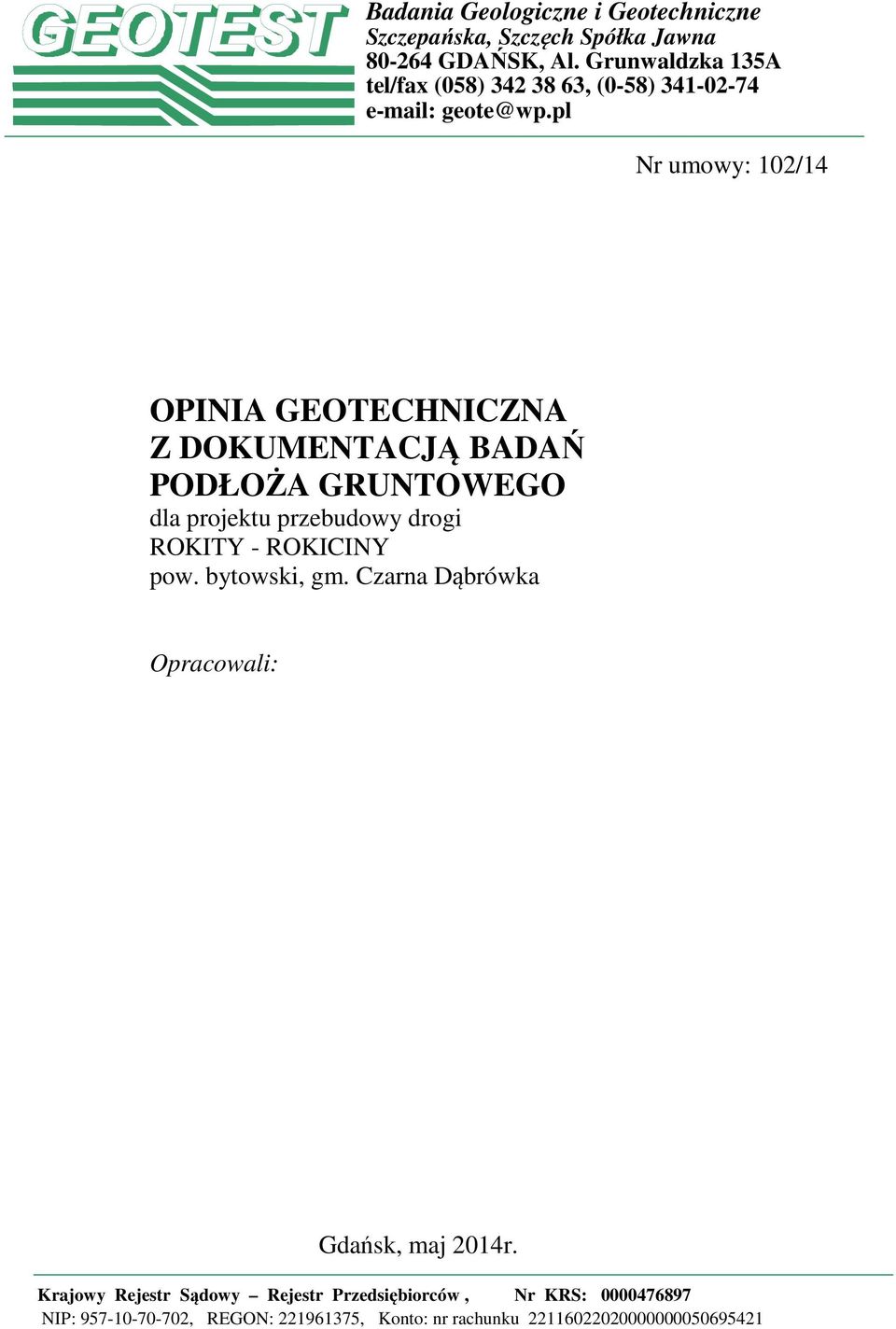

1 Badania Geologiczne i Geotechniczne Szczepańska, Szczęch Spółka Jawna GDAŃSK, Al. Grunwaldzka 135A tel/fax (058) , (058) geote@wp.pl Nr umowy: 102/14 OPINIA GEOTECHNICZNA Z DOKUMENTACJĄ BADAŃ PODŁOŻA GRUNTOWEGO dla projektu przebudowy drogi ROKITY ROKICINY pow. bytowski, gm. Czarna Dąbrówka Opracowali: Gdańsk, maj 2014r. Krajowy Rejestr Sądowy Rejestr Przedsiębiorców, Nr KRS: NIP: , REGON: , Konto: nr rachunku

pl Nr umowy: 102/14 OPINIA GEOTECHNICZNA Z DOKUMENTACJĄ BADAŃ PODŁOŻA GRUNTOWEGO dla projektu przebudowy drogi ROKITY

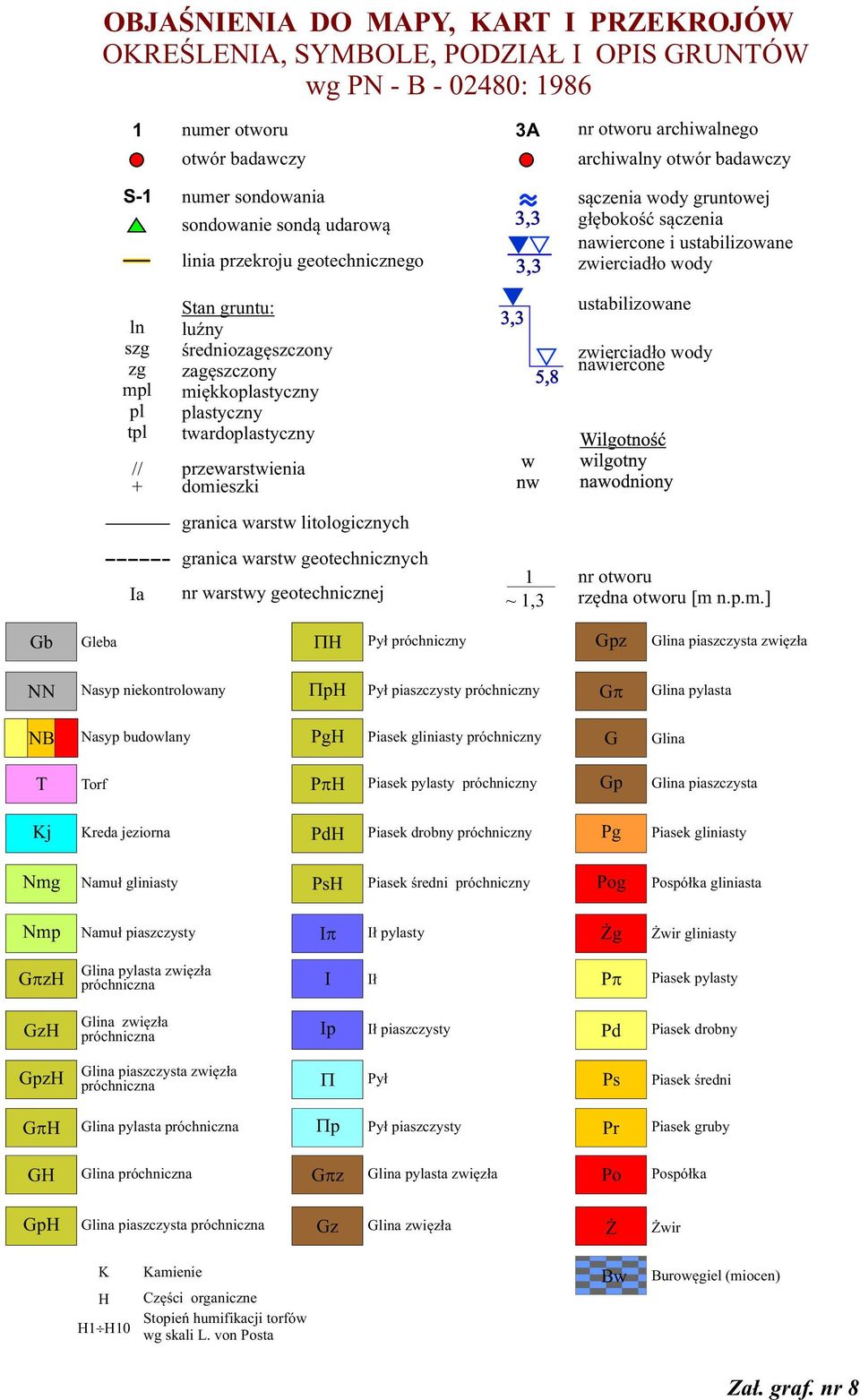

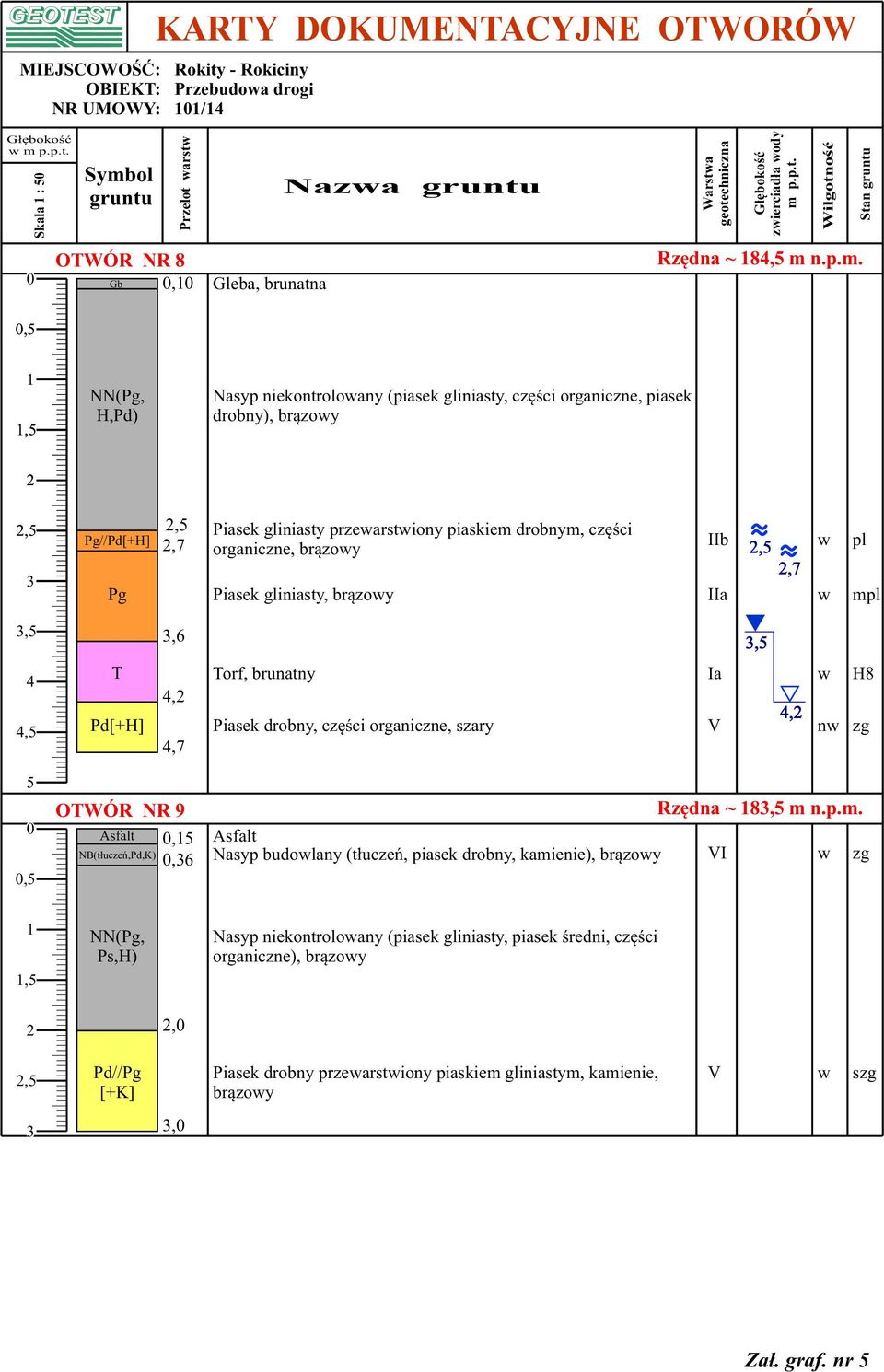

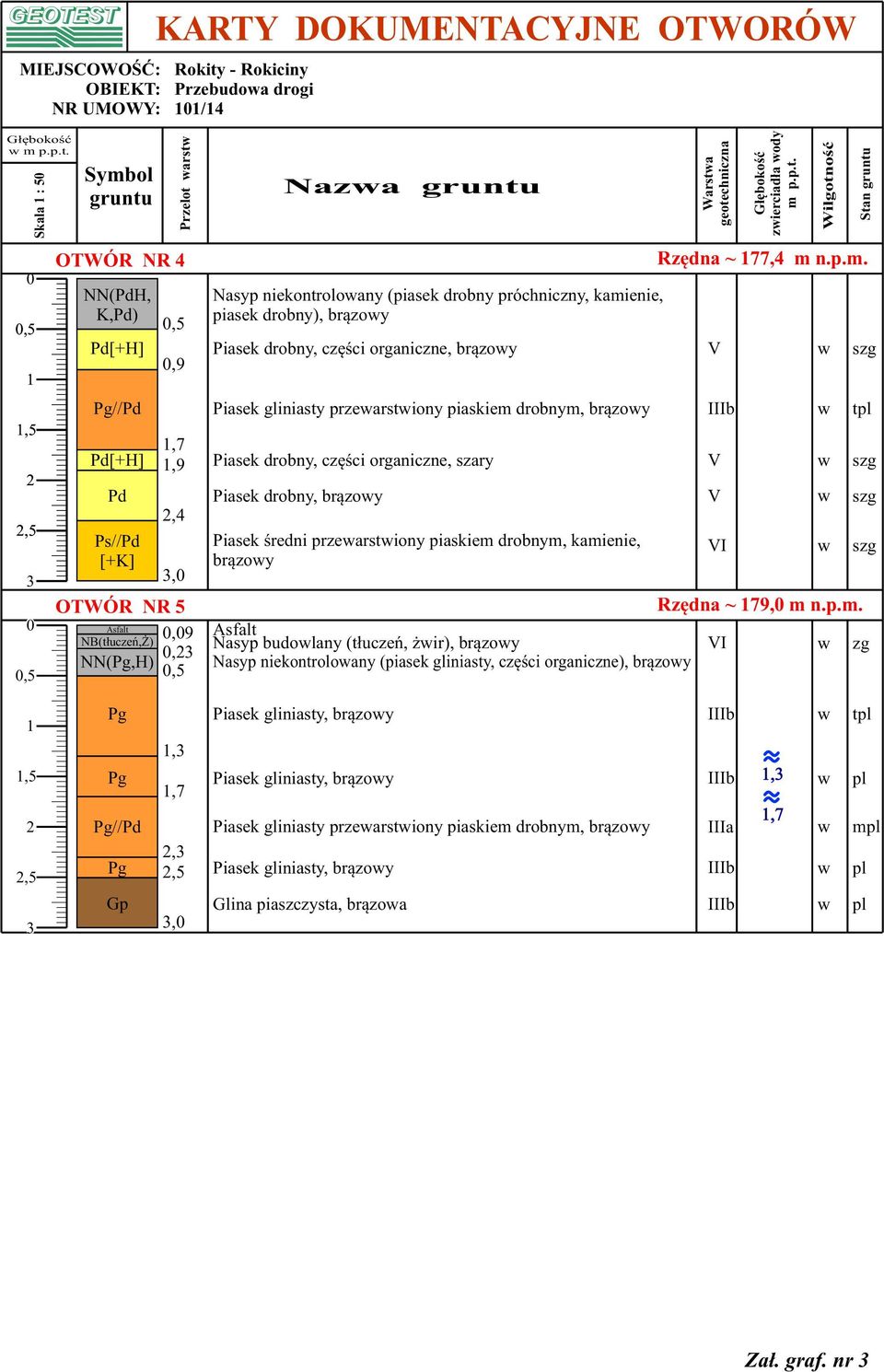

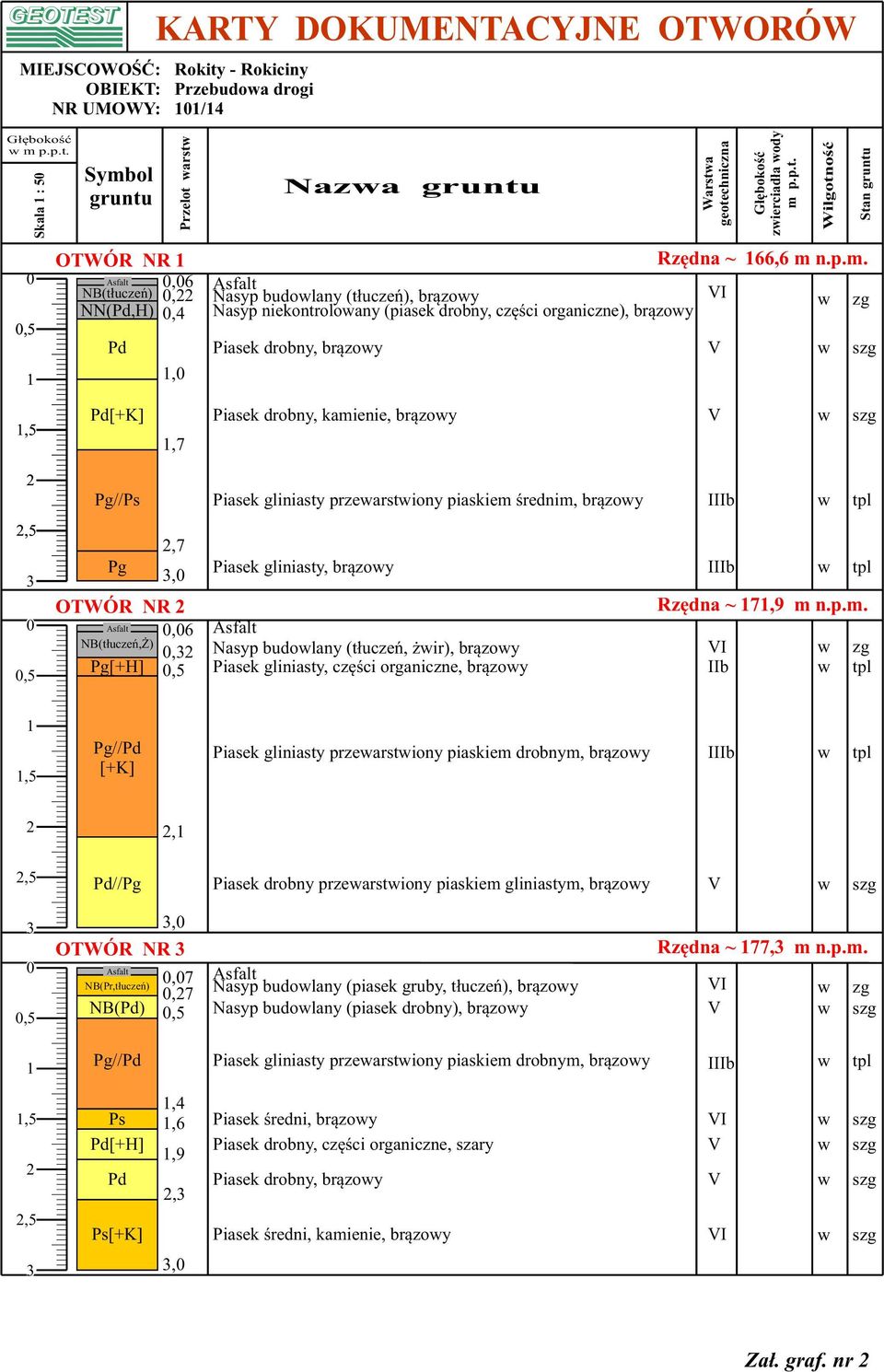

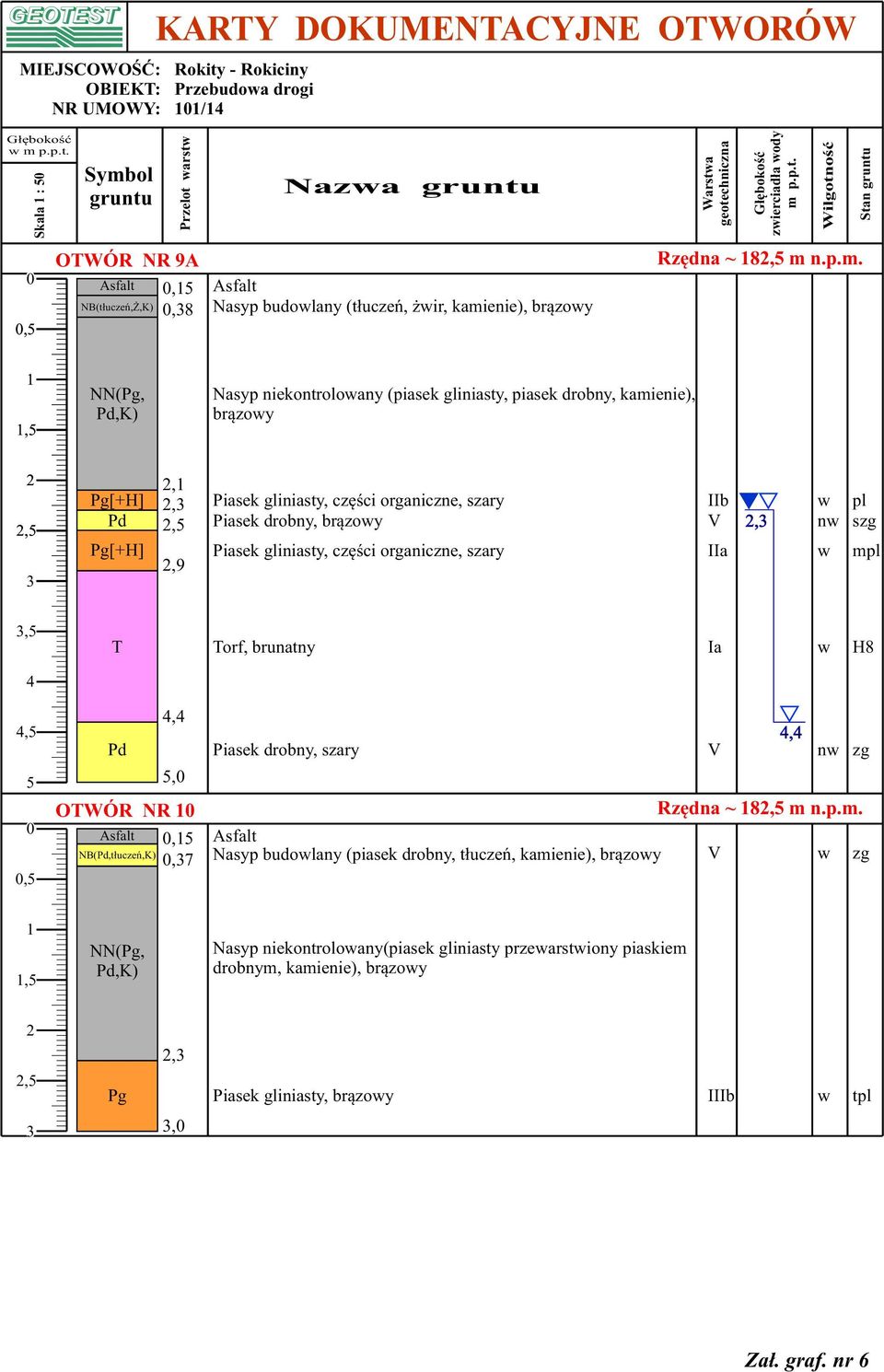

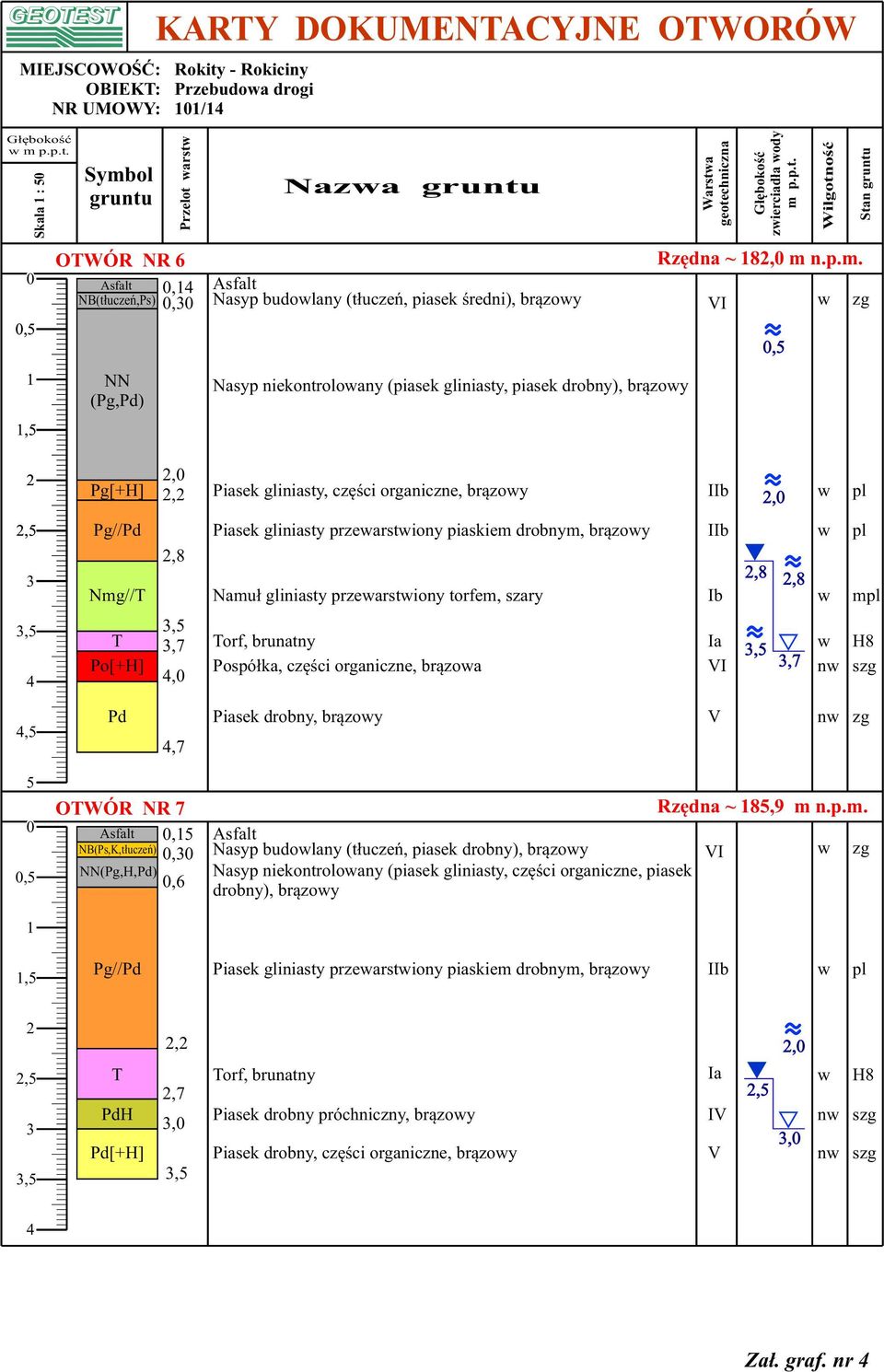

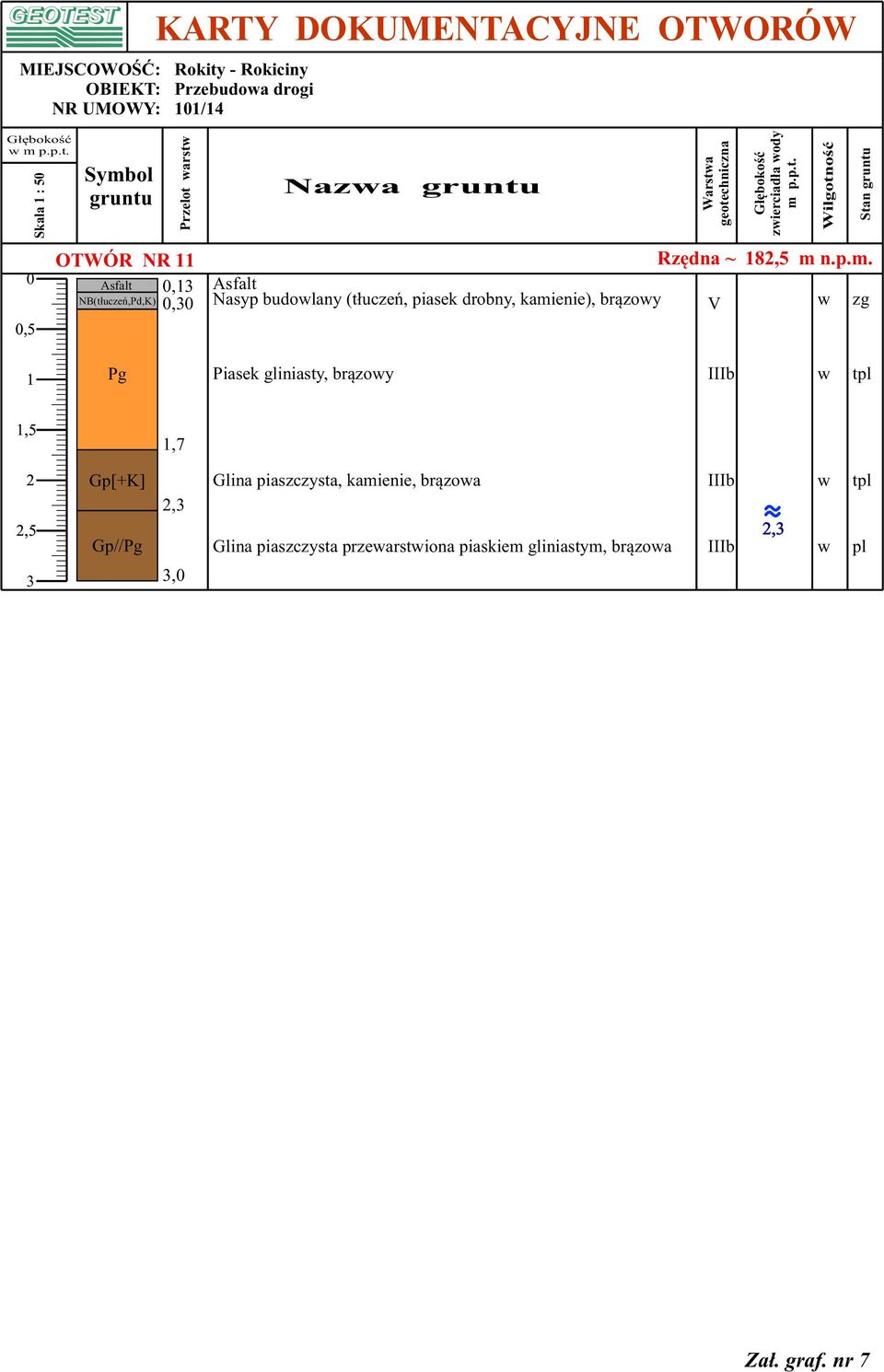

2 Z a w a r t ość teczki A. Część tekstowa str. 1. WSTĘP PODSTAWY PRAWNE I TECHNICZNE OPRACOWANIA POŁOŻENIE I MORFOLOGIA TERENU WARUNKI GEOTECHNICZNE PODŁOŻA GRUNTOWEGO CHARAKTERYSTYKA PODŁOŻA CHARAKTERYSTYKA WÓD GRUNTOWYCH PODZIAŁ NA WARSTWY WNIOSKI I ZALECENIA TECHNICZNE... 5 B. Załączniki graficzne zał. graf. nr: MAPA DOKUMENTACYJNA 1 KARTY DOKUMENTACYJNE OTWORÓW GEOTECHNICZNYCH 2 7 OBJAŚNIENIA DO MAPY, KART 8 WARTOŚCI CHARAKTERYSTYCZNE I WSPÓŁCZYNNIKI MATERIAŁOWE 9 Badania Geologiczne i Geotechniczne, Gdańsk, tel./fax , tel

WNIOSKI I ZALECENIA TECHNICZNE... 5 B. Załączniki grafi

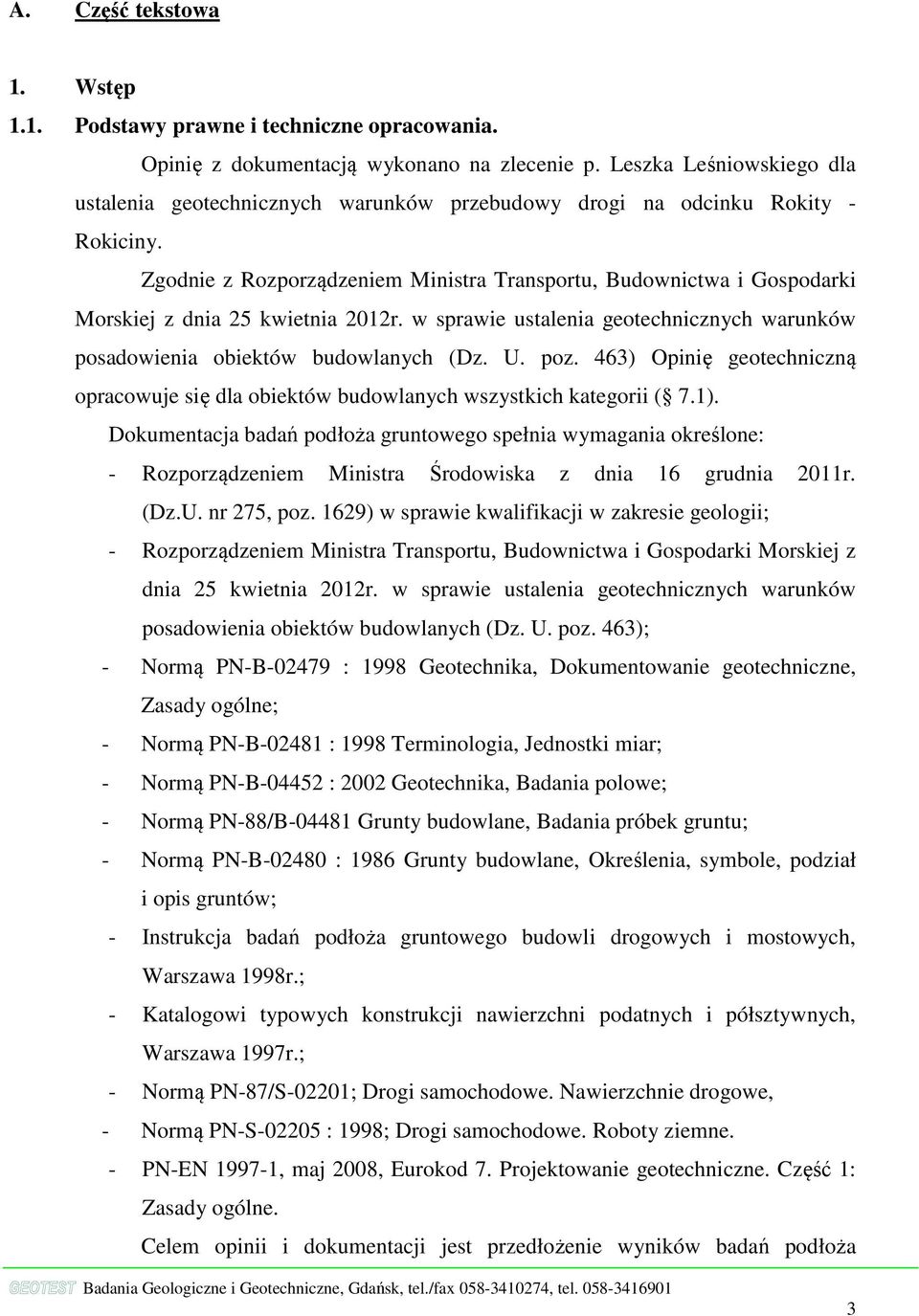

3 A. Część tekstowa 1. Wstęp 1.1. Podstawy prawne i techniczne opracowania. Opinię z dokumentacją wykonano na zlecenie p. Leszka Leśniowskiego dla ustalenia geotechnicznych warunków przebudowy drogi na odcinku Rokity Rokiciny. Zgodnie z Rozporządzeniem Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012r. w sprawie ustalenia geotechnicznych warunków posadowienia obiektów budowlanych (Dz. U. poz. 463) Opinię geotechniczną opracowuje się dla obiektów budowlanych wszystkich kategorii ( 7.1). Dokumentacja badań podłoża gruntowego spełnia wymagania określone: Rozporządzeniem Ministra Środowiska z dnia 16 grudnia 2011r. (Dz.U. nr 275, poz. 1629) w sprawie kwalifikacji w zakresie geologii; Rozporządzeniem Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012r. w sprawie ustalenia geotechnicznych warunków posadowienia obiektów budowlanych (Dz. U. poz. 463); Normą PNB02479 : 1998 Geotechnika, Dokumentowanie geotechniczne, Zasady ogólne; Normą PNB02481 : 1998 Terminologia, Jednostki miar; Normą PNB04452 : 2002 Geotechnika, Badania polowe; Normą PN88/B04481 Grunty budowlane, Badania próbek gruntu; Normą PNB02480 : 1986 Grunty budowlane, Określenia, symbole, podział i opis gruntów; Instrukcja badań podłoża gruntowego budowli drogowych i mostowych, Warszawa 1998r.; Katalogowi typowych konstrukcji nawierzchni podatnych i półsztywnych, Warszawa 1997r.; Normą PN87/S02201; Drogi samochodowe. Nawierzchnie drogowe, Normą PNS02205 : 1998; Drogi samochodowe. Roboty ziemne. PNEN 19971, maj 2008, Eurokod 7. Projektowanie geotechniczne. Część 1: Zasady ogólne. Celem opinii i dokumentacji jest przedłożenie wyników badań podłoża Badania Geologiczne i Geotechniczne, Gdańsk, tel./fax , tel

Zgodnie z Rozporządzeniem Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012r. w sprawie ustalenia geotechnicznych warunków posadowienia obiektów budowlanych (Dz. U. poz.

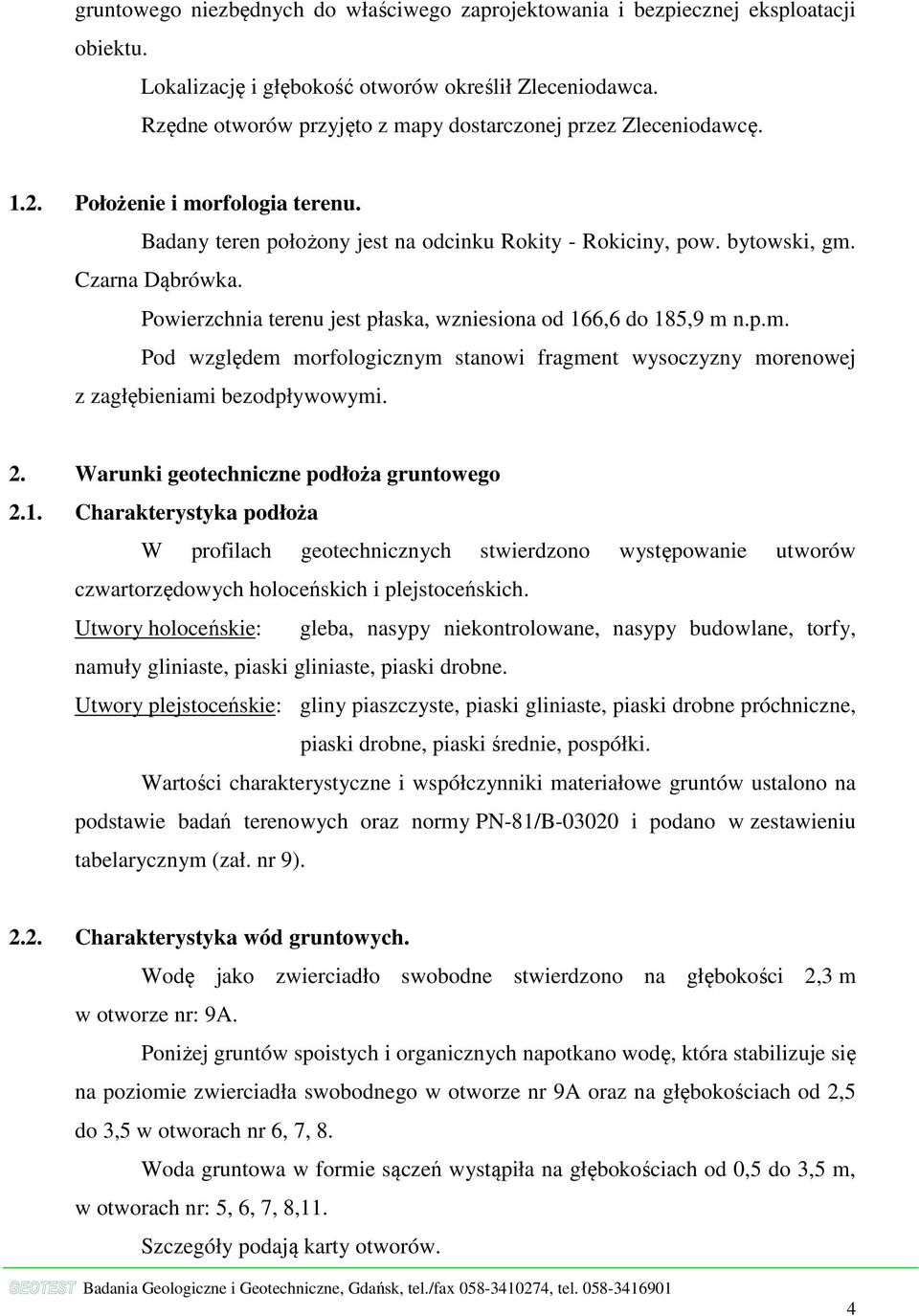

4 gruntowego niezbędnych do właściwego zaprojektowania i bezpiecznej eksploatacji obiektu. Lokalizację i głębokość otworów określił Zleceniodawca. Rzędne otworów przyjęto z mapy dostarczonej przez Zleceniodawcę Położenie i morfologia terenu. Badany teren położony jest na odcinku Rokity Rokiciny, pow. bytowski, gm. Czarna Dąbrówka. Powierzchnia terenu jest płaska, wzniesiona od 166,6 do 185,9 m n.p.m. Pod względem morfologicznym stanowi fragment wysoczyzny morenowej z zagłębieniami bezodpływowymi. 2. Warunki geotechniczne podłoża gruntowego 2.1. Charakterystyka podłoża W profilach geotechnicznych stwierdzono występowanie utworów czwartorzędowych holoceńskich i plejstoceńskich. Utwory holoceńskie: gleba, nasypy niekontrolowane, nasypy budowlane, torfy, namuły gliniaste, piaski gliniaste, piaski drobne. Utwory plejstoceńskie: gliny piaszczyste, piaski gliniaste, piaski drobne próchniczne, piaski drobne, piaski średnie, pospółki. Wartości charakterystyczne i współczynniki materiałowe gruntów ustalono na podstawie badań terenowych oraz normy PN81/B03020 i podano w zestawieniu tabelarycznym (zał. nr 9) Charakterystyka wód gruntowych. Wodę jako zwierciadło swobodne stwierdzono na głębokości 2,3 m w otworze nr: 9A. Poniżej gruntów spoistych i organicznych napotkano wodę, która stabilizuje się na poziomie zwierciadła swobodnego w otworze nr 9A oraz na głębokościach od 2,5 do 3,5 w otworach nr 6, 7, 8. Woda gruntowa w formie sączeń wystąpiła na głębokościach od 0,5 do 3,5 m, w otworach nr: 5, 6, 7, 8,11. Szczegóły podają karty otworów. Badania Geologiczne i Geotechniczne, Gdańsk, tel./fax , tel

Powierzchnia terenu jest płaska, wzniesiona od 166,6 do 185,9 m n.p.m. Pod względem morfologicznym stanowi fragment wysoczyzny morenowej z zagłębieniami bezodpływowymi. 2.

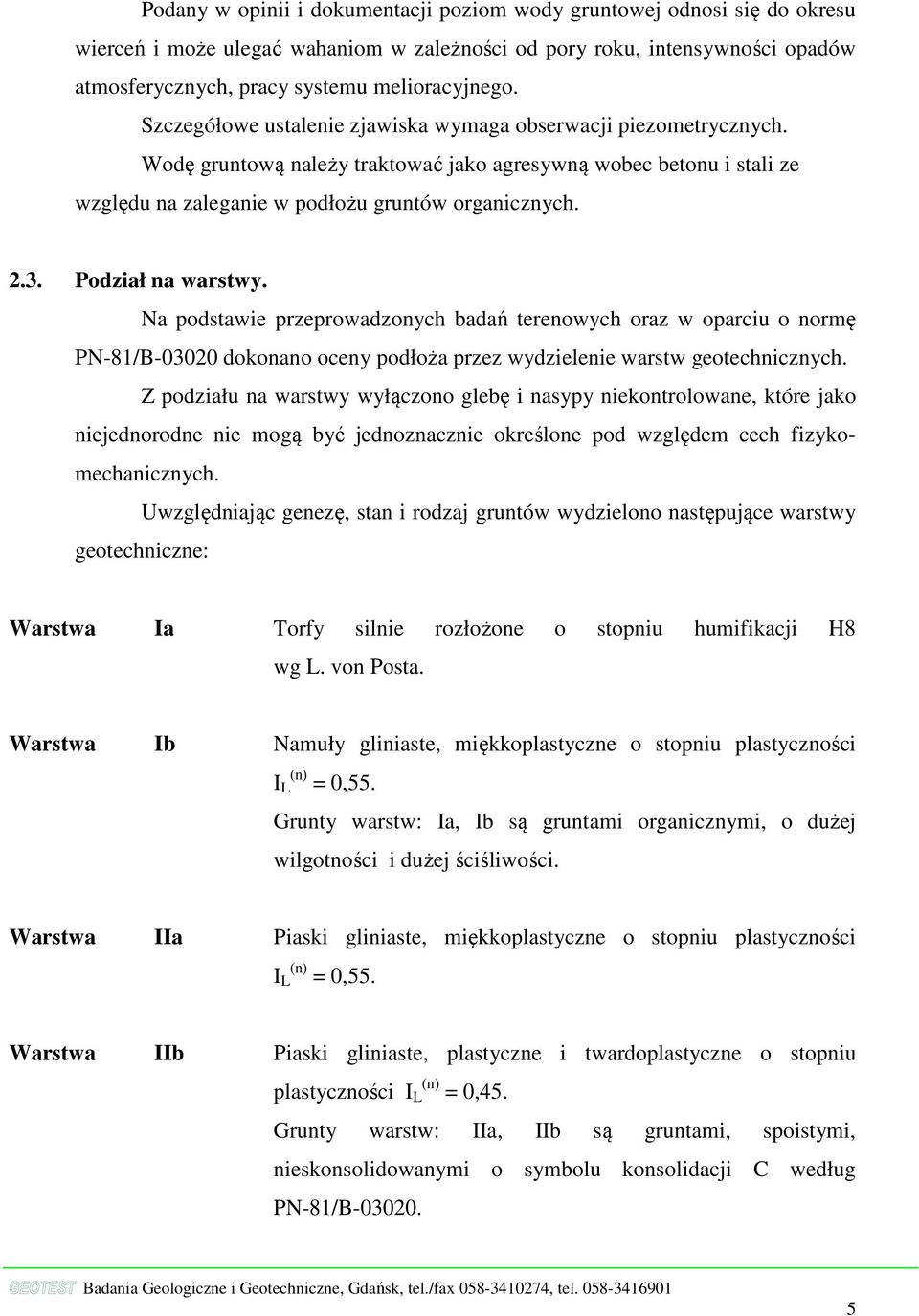

5 Podany w opinii i dokumentacji poziom wody gruntowej odnosi się do okresu wierceń i może ulegać wahaniom w zależności od pory roku, intensywności opadów atmosferycznych, pracy systemu melioracyjnego. Szczegółowe ustalenie zjawiska wymaga obserwacji piezometrycznych. Wodę gruntową należy traktować jako agresywną wobec betonu i stali ze względu na zaleganie w podłożu gruntów organicznych Podział na warstwy. Na podstawie przeprowadzonych badań terenowych oraz w oparciu o normę PN81/B03020 dokonano oceny podłoża przez wydzielenie warstw geotechnicznych. Z podziału na warstwy wyłączono glebę i nasypy niekontrolowane, które jako niejednorodne nie mogą być jednoznacznie określone pod względem cech fizykomechanicznych. Uwzględniając genezę, stan i rodzaj gruntów wydzielono następujące warstwy geotechniczne: Warstwa Ia Torfy silnie rozłożone o stopniu humifikacji H8 wg L. von Posta. Warstwa Ib Namuły gliniaste, miękkoplastyczne o stopniu plastyczności I (n) L = 0,55. Grunty warstw: Ia, Ib są gruntami organicznymi, o dużej wilgotności i dużej ściśliwości. Warstwa IIa Piaski gliniaste, miękkoplastyczne o stopniu plastyczności I L (n) = 0,55. Warstwa IIb Piaski gliniaste, plastyczne i twardoplastyczne o stopniu plastyczności I (n) L = 0,45. Grunty warstw: IIa, IIb są gruntami, spoistymi, nieskonsolidowanymi o symbolu konsolidacji C według PN81/B Badania Geologiczne i Geotechniczne, Gdańsk, tel./fax , tel

Podział na warstwy. Na podstawie przeprowadzonych badań terenowych oraz w oparciu o normę PN81/B03020 dokonano oceny podłoża przez wydzielenie warstw geotechnicznych.

6 Warstwa IIIa Piaski gliniaste, miękkoplastyczne o stopniu plastyczności I L (n) = 0,53. Warstwa IIIb Gliny piaszczyste, piaski gliniaste, plastyczne i twardoplastyczne o stopniu plastyczności I L (n) = 0,35. Grunty warstw: IIIa, IIIb są gruntami morenowymi, spoistymi, nieskonsolidowanymi o symbolu konsolidacji B według PN81/B Warstwa IV Piaski drobne próchniczne, nawodnione, średniozagęszczone o stopniu zagęszczenia I D (n) = 0,35. Warstwa V Piaski drobne, nasypy budowlane (piaski drobne), wilgotne i nawodnione, średniozagęszczone i zagęszczone o stopniu zagęszczenia I D (n) = 0,45. Warstwa VI Piaski średnie, nasypy budowlane (piaski grube, tłuczeń), wilgotne, średniozagęszczone i zagęszczone o stopniu zagęszczenia I D (n) = 0, Wnioski i zalecenia techniczne Na podstawie dokonanych badań i przedstawionych materiałów można wyciągnąć następujące wnioski: 3.1. Warunki gruntowo wodne są niekorzystne ze względu na: zaleganie w podłożu gruntów słabonośnych Do gruntów słabonośnych należą: gleba, nasypy niekontrolowane, grunty warstw: Ia, Ib, IIa, IIIa. Badania Geologiczne i Geotechniczne, Gdańsk, tel./fax , tel

Grunty warstw: IIIa, IIIb są gruntami morenowymi, spoistymi, nieskonsolidowanymi o symbolu konsolidacji B według PN81/B03020.

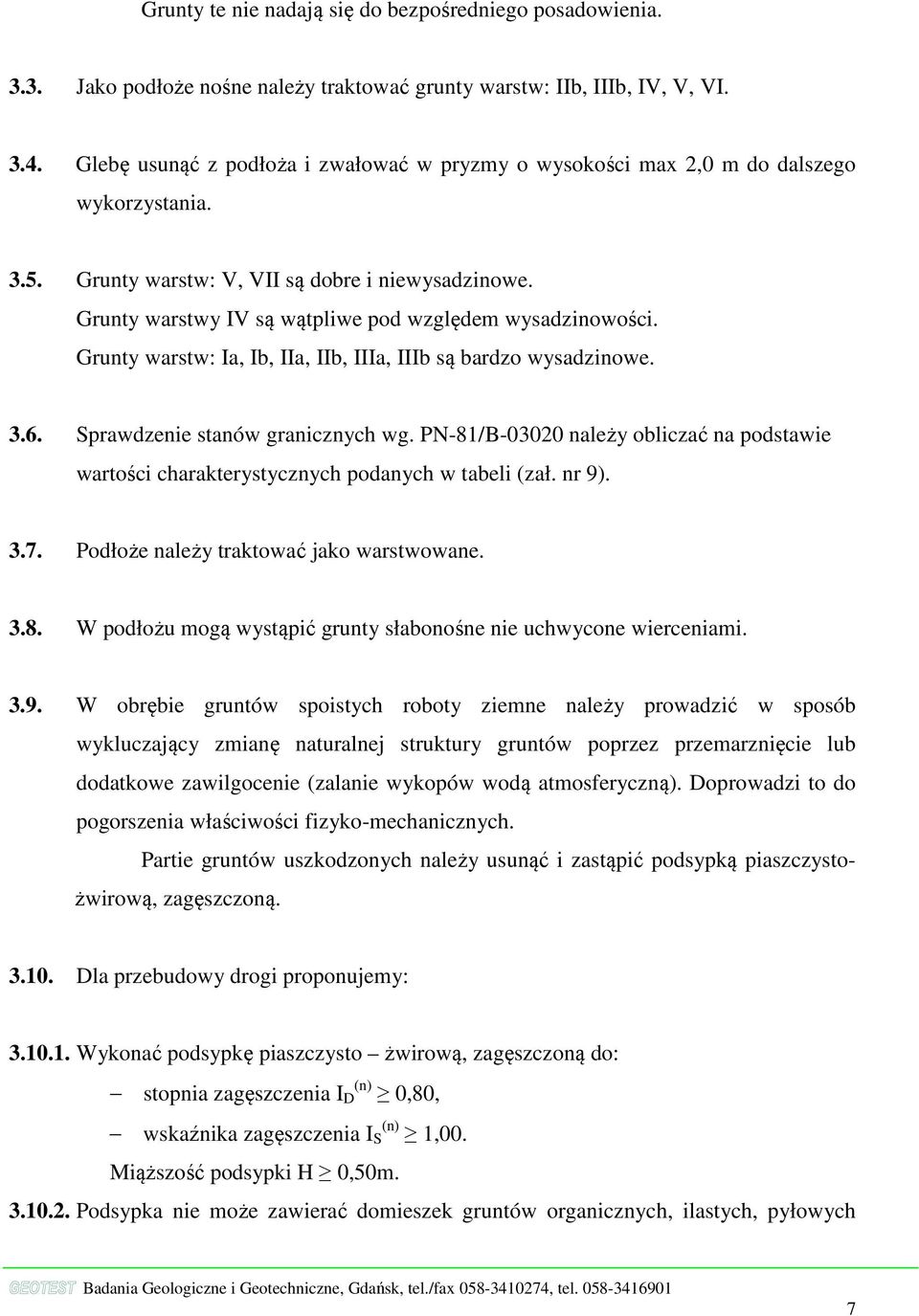

7 Grunty te nie nadają się do bezpośredniego posadowienia Jako podłoże nośne należy traktować grunty warstw: IIb, IIIb, IV, V, VI Glebę usunąć z podłoża i zwałować w pryzmy o wysokości max 2,0 m do dalszego wykorzystania Grunty warstw: V, VII są dobre i niewysadzinowe. Grunty warstwy IV są wątpliwe pod względem wysadzinowości. Grunty warstw: Ia, Ib, IIa, IIb, IIIa, IIIb są bardzo wysadzinowe Sprawdzenie stanów granicznych wg. PN81/B03020 należy obliczać na podstawie wartości charakterystycznych podanych w tabeli (zał. nr 9) Podłoże należy traktować jako warstwowane W podłożu mogą wystąpić grunty słabonośne nie uchwycone wierceniami W obrębie gruntów spoistych roboty ziemne należy prowadzić w sposób wykluczający zmianę naturalnej struktury gruntów poprzez przemarznięcie lub dodatkowe zawilgocenie (zalanie wykopów wodą atmosferyczną). Doprowadzi to do pogorszenia właściwości fizykomechanicznych. Partie gruntów uszkodzonych należy usunąć i zastąpić podsypką piaszczystożwirową, zagęszczoną Dla przebudowy drogi proponujemy: Wykonać podsypkę piaszczysto żwirową, zagęszczoną do: stopnia zagęszczenia I (n) D 0,80, wskaźnika zagęszczenia I (n) S 1,00. Miąższość podsypki H 0,50m Podsypka nie może zawierać domieszek gruntów organicznych, ilastych, pyłowych Badania Geologiczne i Geotechniczne, Gdańsk, tel./fax , tel

Grunty warstwy IV są wątpliwe pod względem wysadzinowości. Grunty warstw: Ia, Ib, IIa, IIb, IIIa, IIIb są bardzo wysadzinowe. 3.6. Sprawdzenie stanów granicznych wg.

8 (wysadzinowych). Wykonanie podsypki (podłoża, nasypu budowlanego) pod konstrukcją nawierzchni drogowej powinno cechować się współczynnikiem filtracji k 10 8,0 m/dobę. Ze spągu podsypki należy zapewnić grawitacyjny odpływ wody gruntowej Roboty ziemne należy prowadzić pod nadzorem uprawnionego geologa. W ramach nadzoru geotechnicznego wykonać badania laboratoryjne gruntu użytego do budowy podłoża pod konstrukcją nawierzchni drogowej z określeniem współczynnika filtracji. Nadzór geotechniczny winien również określić stopień i wskaźnik zagęszczenia podsypki Nośność podłoża gruntowego wzmocnić poprzez ułożenie geosyntetyków Wahania wód gruntowych szacuje się na ± 0,5 m w stosunku do podanego w dokumentacji Projektowane obiekty proponujemy zaliczyć do pierwszej kategorii geotechnicznej. Opracowali: Badania Geologiczne i Geotechniczne, Gdańsk, tel./fax , tel

W ramach nadzoru geotechnicznego wykonać badania laboratoryjne gruntu użytego do budowy podłoża pod konstrukcją nawierzchni drogowej z określeniem współczynnika filtracji.

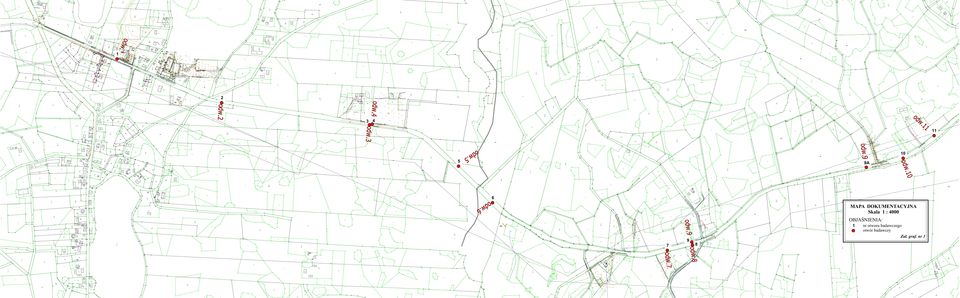

9 A 6 MAPA DOKUMENTACYJNA Skala 1 : 4000 OBJAŚNIENIA: nr otworu badawczego otwór badawczy Zał. graf. nr 1

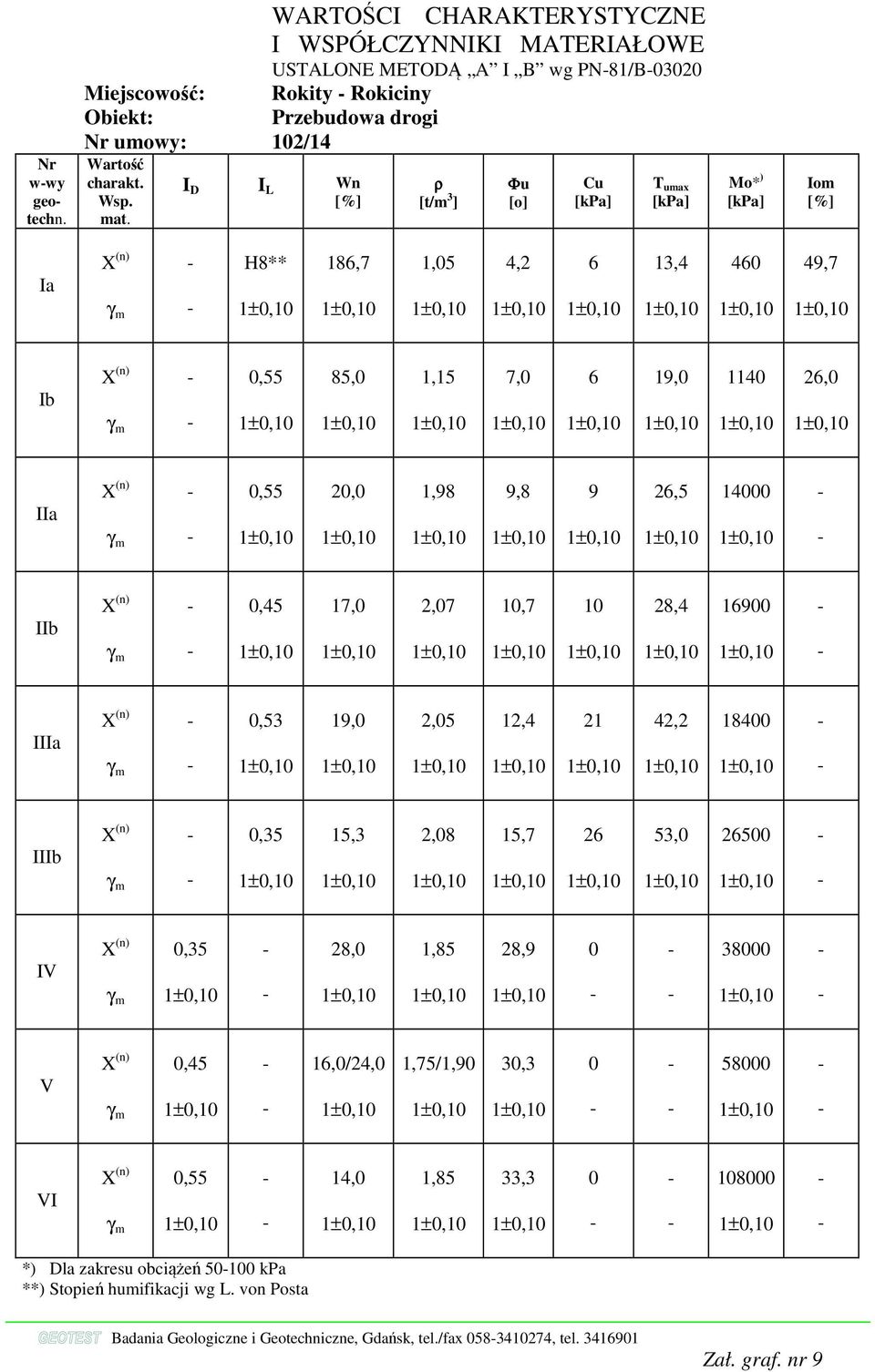

17 Nr wwy geotechn. WARTOŚCI CHARAKTERYSTYCZNE I WSPÓŁCZYNNIKI MATERIAŁOWE USTALONE METODĄ A I B wg PN81/B03020 Miejscowość: Rokity Rokiciny Obiekt: Przebudowa drogi Nr umowy: 102/14 Wartość charakt. Wsp. mat. I D I L Wn [%] ρ [t/m 3 ] Φu [o] Cu [kpa] T umax [kpa] Mo* ) [kpa] Iom [%] Ia H8** 186,7 1,05 4,2 6 13, ,7 Ib 0,55 85,0 1,15 7,0 6 19, ,0 IIa 0,55 20,0 1,98 9,8 9 26, IIb 0,45 17,0 2,07 10, , IIIa 0,53 19,0 2,05 12, , IIIb 0,35 15,3 2,08 15, , IV 0,35 28,0 1,85 28, V 0,45 16,0/24,0 1,75/1,90 30, VI 0,55 14,0 1,85 33, *) Dla zakresu obciążeń kpa **) Stopień humifikacji wg L. von Posta Badania Geologiczne i Geotechniczne, Gdańsk, tel./fax , tel Zał. graf. nr 9

I D I L Wn [%] ρ [t/m 3 ] Φu [o] Cu [kpa] T umax [kpa] Mo* ) [kpa] Iom [%] Ia H8** 186,7 1,05 4,2 6 13,4 460 49,7 Ib 0,55 85,0 1,15 7,0 6 19,0 1140 26,0 IIa 0,55 20,0 1,98 9,8 9 26,5 14000 IIb
