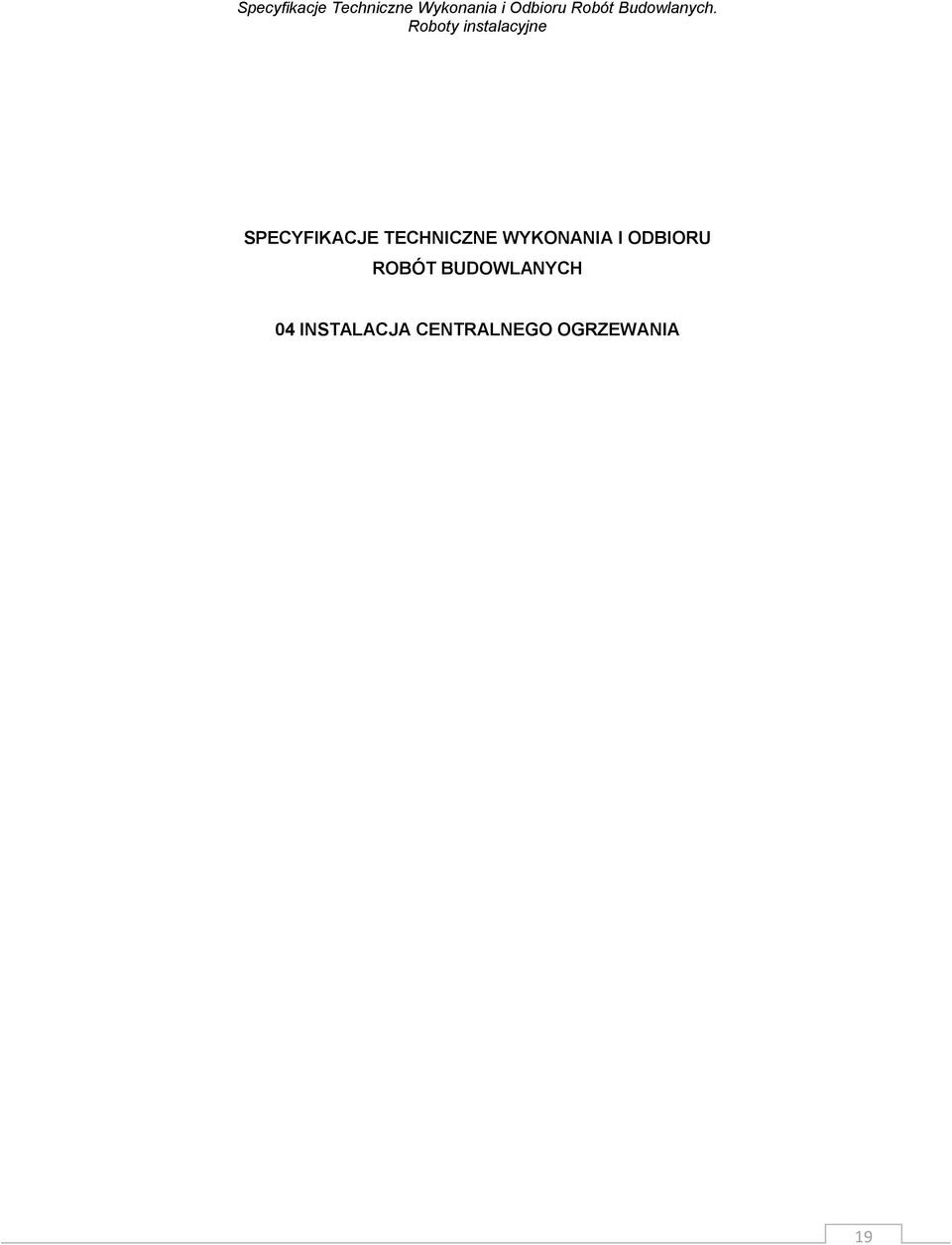

1 SPECYFIKACJE TECHNICZNE WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH 04 INSTALACJA CENTRALNEGO OGRZEWANIA 19

2 Contents 1. Wstęp Przedmiot ST Zakres stosowania ST Zakres robót objętych ST Podstawowe określenia Ogólne wymagania dotyczące robót Materiały Odbiór materiałów na budowie Składowanie materiałów Sprzęt Transport Wykonanie robót Roboty przygotowawcze Roboty montażowe Kontrola jakości robót Obmiar robót Odbiór robót Podstawa płatności Normy, katalogi i dokumenty związane z opracowaniem dokumentacji przetargowej Katalogi Normy

Transport... 22 5. Wykonanie robót... 22 5.1. Roboty przygotowawcze... 22 5.2. Roboty montażowe... 22 6. Kontrola jakości robót... 23 7. Obmiar robót... 23 8.

3 1. Wstęp 1.1 Przedmiot ST Przedmiotem niniejszej specyfikacji technicznej są wymagania dotyczące wykonania i odbioru robót związanych z wykonaniem instalacji centralnego ogrzewania dla adaptacji budynku biurowego PUHP LECH Sp. z o.o. w Białymstoku przy ul. Kamiennej Zakres stosowania ST Specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zleceniu i realizacji robót wymienionych w punkcie Zakres robót objętych ST Roboty, których dotyczy specyfikacja obejmują wszystkie czynności umożliwiające i mające na celu wykonanie instalacji dla adaptacji budynku biurowego PUHP LECH Sp. z o.o. w Białymstoku przy ul. Kamiennej: - Instalacja centralnego ogrzewania 1.4. Podstawowe określenia Podstawowe określenia dotyczące instalacji centralnego ogrzewania są zgodne z normami branżowymi Zjednoczonego Przedsiębiorstwa Instalacji Przemysłowych INSTAL - komisja koordynacji branżowej Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość ich wykonania, oraz za zgodność z dokumentacją projektową i poleceniami projektanta. 2. Materiały - Rury stalowe czarne ze szwem DN15-DN32 - Kształtki stalowe - Rury wielowarstwowe PE-X Ø18x2,5 Ø25x3,5 - Izolacja poliuretanowa w płaszczu ochronnym z PVC dla DN15 i DN20 o grubości 20mm, dla DN25 i DN32 o grubości 30mm - Grzejniki stalowe płytowe - Zawory termostatyczne proste - Zawory odcinające proste - Zawory odcinające kulowe - Ręczne zawory równoważące DN20 - Wymiennik ciepła płytowy woda/glikol o mocy Q = 15,1 kw - Pompy obiegowe elektroniczne 21

biurowego PUHP LECH Sp. z o.o. w Białymstoku przy ul. Kamiennej. 1.2.

4 - Zawory regulacyjne trójdrogowe z siłownikami - Przeponowe naczynie wzbiorcze poj. 8,0 dm 3 - Zawory bezpieczeństwa Dn15 - Manometry - Termometry techniczne 2.1. Odbiór materiałów na budowie Wyżej wymienione materiały należy dostarczyć na budowę ze świadectwem jakości i kartami gwarancyjnymi. Dostarczone materiały na miejsce budowy należy sprawdzić pod względem kompletności i zgodności z danymi technicznymi wytwórcy. Przeprowadzić oględziny stanu materiałów (pęknięcia, ubytki, zgniecenia itp.) Składowanie materiałów Wszystkie materiały muszą być składowane w suchych pomieszczeniach zabezpieczone przed zawilgoceniem. 3. Sprzęt Roboty montażowe wykonywać za pomocą narzędzi ręcznych, elektrycznych. 4. Transport Materiały mogą być przewożone dowolnymi środkami transportu kołowego zaakceptowanego przez Kierownika budowy. 5. Wykonanie robót Wykonawca przedstawi Kierownikowi budowy do akceptacji projekt organizacji i harmonogram robót uwzględniający wszystkie warunki, w jakich będą wykonywane roboty związane z wbudowaniem instalacji Roboty przygotowawcze Wytyczenie lokalizacji instalacji centralnego ogrzewania rur, grzejników, wymiennika i pomp 5.2. Roboty montażowe Roboty prowadzić z zachowaniem wytycznych zawartych w Warunkach technicznych wykonania i odbioru robót budowlano montażowych Wymaganiami technicznymi COBRTI INSTAL, zeszyt 6 Warunki techniczne wykonania i odbioru instalacji ogrzewczych. Roboty należy wykonać zgodnie z projektem i przepisami BHP. 22

Dostarczone materiały na miejsce budowy należy sprawdzić pod względem kompletności i zgodności z danymi technicznymi wytwórcy.

5 6. Kontrola jakości robót W szczególności należy kontrolować: użycie właściwych materiałów i elementów urządzenia, prawidłowość wykonania połączeń, jakość zastosowania materiałów uszczelniających, wielkość spadków przewodów, odległości przewodów względem siebie i od przegród budowlanych, prawidłowość wykonania odpowietrzeń, prawidłowość wykonania podpór przewodów oraz odległości między podporami. prawidłowość ustawienia wydłużek i armatury, prawidłowość przeprowadzenia wstępnej regulacji, jakość wykonania izolacji antykorozyjnej i cieplnej, zgodność wykonania instalacji z dokumentacją techniczną. 7. Obmiar robót Obmiar robót polega na określeniu faktycznego zakresu robót oraz podanie rzeczywistych ilości użytych materiałów. Obmiar robót obejmuje roboty objęte umową oraz ewentualnie dodatkowe i nieprzewidziane, których konieczność wykonania uzgodniona będzie w trakcie trwania robót, pomiędzy Wykonawcą, a Kierownikiem budowy. Jednostką w robotach montażowych jest kompletna instalacja. 8. Odbiór robót Odbioru robót dokonuje zespół powołany przez inwestora z udziałem Kierownika budowy, po całkowitym zakończeniu prac i dokonaniu prób instalacji. 9. Podstawa płatności Podstawę płatności stanowi komplet w robotach montażowych. Cena obejmuje materiały, dowóz i montaż zgodnie z dokumentacją techniczną. 10. Normy, katalogi i dokumenty związane z opracowaniem dokumentacji przetargowej Katalogi Katalog rur i kształtek; Katalog pomp obiegowych Katalog wymienników płytowych. 23

6 10.3. Normy PN-EN215:2002 Termostatyczne zawory grzejnikowe. Wymagania i badania PN-EN 442-1:1999 Grzejniki. Wymagania i warunki techniczne PN-EN 442-2:1999 Grzejniki. Moc cieplna i metody badań PN-EN 442-2:1999/A1:2002 Grzejniki. Moc cieplna i metody badań PN-EN 442-3:2001 Grzejniki. Ocena zgodności PN-EN ISO 6946:1999 Komponenty budowlane i elementy budynku. Opór cieplny i współczynnik przenikania ciepła. Metoda obliczania PN-EN ISO 13370:2001 Cieplne właściwości użytkowe budynków. Wymiana ciepła przez grunt. Metoda obliczania PN-EN ISO 13789:2001 Właściwości cieplne budynków. Współczynnik strat ciepła przez przenikanie. Metoda obliczania PN-EN ISO 14683:2000 Mostki cieplne w budynkach. Liniowy współczynnik przenikania ciepła. Metody uproszczone i wartości orientacyjne PN-IS07-1:1995 Gwinty rurowe połączeń ze szczelnością uzyskiwaną na gwincie. Wymiary, tolerancje i oznaczenia PN-IS0228-1:1995 Gwinty rurowe połączeń ze szczelnością nie uzyskiwaną na gwincie. Wymiary, tolerancje i oznaczenia. PN-90/B Ogrzewnictwo. Instalacje centralnego ogrzewania. Terminologia. PN-B-02025:2001 Obliczanie sezonowego zapotrzebowania na ciepło do ogrzewania budynków mieszkalnych i zamieszkania zbiorowego. PN-82/B Ogrzewnictwo. Temperatury obliczeniowe zewnętrzne. PN-B-02414:1999 Ogrzewnictwo i ciepłownictwo. Zabezpieczenie instalacji ogrzewań wodnych systemu zamkniętego z naczyniami wzbiorczymi przeponowymi. Wymagania. PN-91/B Ogrzewnictwo i ciepłownictwo. Zabezpieczenie wodnych zamkniętych systemów ciepłowniczych. Wymagania. PN-91/B Ogrzewnictwo i ciepłownictwo. Zabezpieczenie instalacji ogrzewań wodnych systemu zamkniętego przyłączonych do sieci cieplnych. Wymagania. PN-91/B Ogrzewnictwo i ciepłownictwo. Zabezpieczenie instalacji ogrzewań wodnych i wodnych zamkniętych systemów ciepłowniczych. Badania. Wymagania PN-91/B Ogrzewnictwo. Odpowietrzanie instalacji ogrzewań wodnych. PN-91/B-02421:200 Ogrzewnictwo i ciepłownictwo. Izolacja cieplna przewodów, armatury i urządzeń. Wymagania i badania przy odbiorze PN-91/B-03406:1994 Ogrzewnictwo. Obliczanie zapotrzebowania na ciepło pomieszczeń o kubaturze do 600 m3 24

Opór cieplny i współczynnik przenikania ciepła. Metoda obliczania PN-EN ISO 13370:2001 Cieplne właściwości użytkowe budynków. Wymiana ciepła przez grunt.

7 PN-83/B Wentylacja w budynkach mieszkalnych, zamieszkania zbiorowego i użyteczności publicznej. Wymagania - wraz ze zmianą PN-83/B-03430/Az3:2000. PN-C-04601:1985 Woda do celów energetycznych. Wymagania i badania jakości wody dla kotłów wodnych i zamkniętych obiegów ciepłowniczych. wody. zastosowania. PN-C-04607:1993 Woda w instalacjach ogrzewania. Wymagania i badania jakości PN-H-74200:1998 Rury stalowe ze szwem gwintowane. PN-80/H Rury stalowe bez szwu walcowane na gorąco ogólnego PN-79/H Rury stalowe ze szwem przewodowe PN-70/N Wytyczne znakowania rurociągów. Postanowienia ogólne. PN-70/N Wytyczne znakowania rurociągów. Kod barw rozpoznawczych dla przesyłanych czynników. nominalnego). PN-70/N Wytyczne znakowania rurociągów. Podstawowe wymagania. PN-EN 1333:1998 Elementy rurociągów. Definicja i dobór PN PN-EN ISO 6708:1998 Elementy rurociągów. Definicje i dobór DN (wymiaru 25

Wymagania i badania jakości PN-H-74200:1998 Rury stalowe ze szwem gwintowane.
