1 1. Opis techniczny: 1. PODSTAWA OPRACOWANIA 2 2. ZAKRES OPRACOWANIA 2 3. OPIS TECHNICZNY WyposaŜenie węzła cieplnego Wymiennik ciepła Pompy obiegowe c.o Urządzenia filtrujące Układ uzupełniania instalacji c.o Naczynie wzbiorcze ciśnieniowe Osprzęt Urządzenia do kontroli i pomiarów Połączenia rurowe Izolacja 4 4. ZAŁOśENIA KONSTRUKCYJNE 4 5. WYTYCZNE BUDOWLANE DOTYCZĄCE POMIESZCZENIA WĘZŁA CIEPLNEGO 4 2. Załączniki 1. Obliczenia hydrauliczne wraz z doborem urządzeń 2. Zestawienie materiałów 3. Specyfikacja techniczna płytowego wymiennika ciepła okres zimowy 4. Specyfikacja techniczna płytowego wymiennika ciepła okres przejściowy 5. Specyfikacja techniczna płytowego wymiennika ciepła okres letni 3. Część rysunkowa ISA1 Schemat technologiczny węzła cieplnego ISA2 Rzut piwnicy- pomieszczenie węzła ISA3 Usytuowanie węzła w pomieszczeniu węzła

ZAŁOśENIA KONSTRUKCYJNE 4 5. WYTYCZNE BUDOWLANE DOTYCZĄCE POMIESZCZENIA WĘZŁA CIEPLNEGO 4 2. Załączniki 1. Obliczenia hydrauliczne wraz z doborem urządzeń 2. Zestawienie materiałów 3.

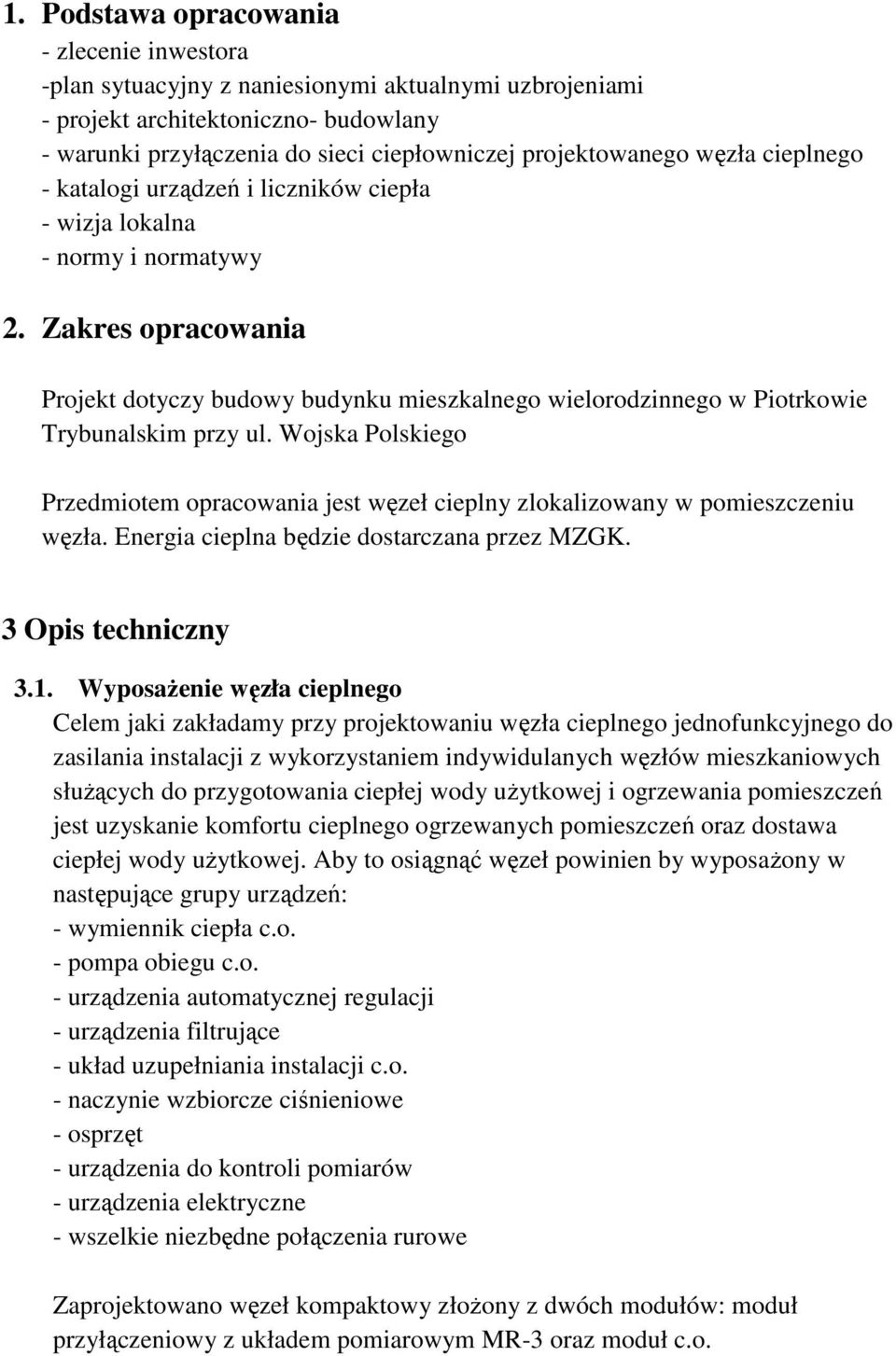

2 1. Podstawa opracowania - zlecenie inwestora -plan sytuacyjny z naniesionymi aktualnymi uzbrojeniami - projekt architektoniczno- budowlany - warunki przyłączenia do sieci ciepłowniczej projektowanego węzła cieplnego - katalogi urządzeń i liczników ciepła - wizja lokalna - normy i normatywy 2. Zakres opracowania Projekt dotyczy budowy budynku mieszkalnego wielorodzinnego w Piotrkowie Trybunalskim przy ul. Wojska Polskiego Przedmiotem opracowania jest węzeł cieplny zlokalizowany w pomieszczeniu węzła. Energia cieplna będzie dostarczana przez MZGK. 3 Opis techniczny 3.1. WyposaŜenie węzła cieplnego Celem jaki zakładamy przy projektowaniu węzła cieplnego jednofunkcyjnego do zasilania instalacji z wykorzystaniem indywidulanych węzłów mieszkaniowych słuŝących do przygotowania ciepłej wody uŝytkowej i ogrzewania pomieszczeń jest uzyskanie komfortu cieplnego ogrzewanych pomieszczeń oraz dostawa ciepłej wody uŝytkowej. Aby to osiągnąć węzeł powinien by wyposaŝony w następujące grupy urządzeń: - wymiennik ciepła c.o. - pompa obiegu c.o. - urządzenia automatycznej regulacji - urządzenia filtrujące - układ uzupełniania instalacji c.o. - naczynie wzbiorcze ciśnieniowe - osprzęt - urządzenia do kontroli pomiarów - urządzenia elektryczne - wszelkie niezbędne połączenia rurowe Zaprojektowano węzeł kompaktowy złoŝony z dwóch modułów: moduł przyłączeniowy z układem pomiarowym MR-3 oraz moduł c.o.

Zakres opracowania Projekt dotyczy budowy budynku mieszkalnego wielorodzinnego w Piotrkowie Trybunalskim przy ul.

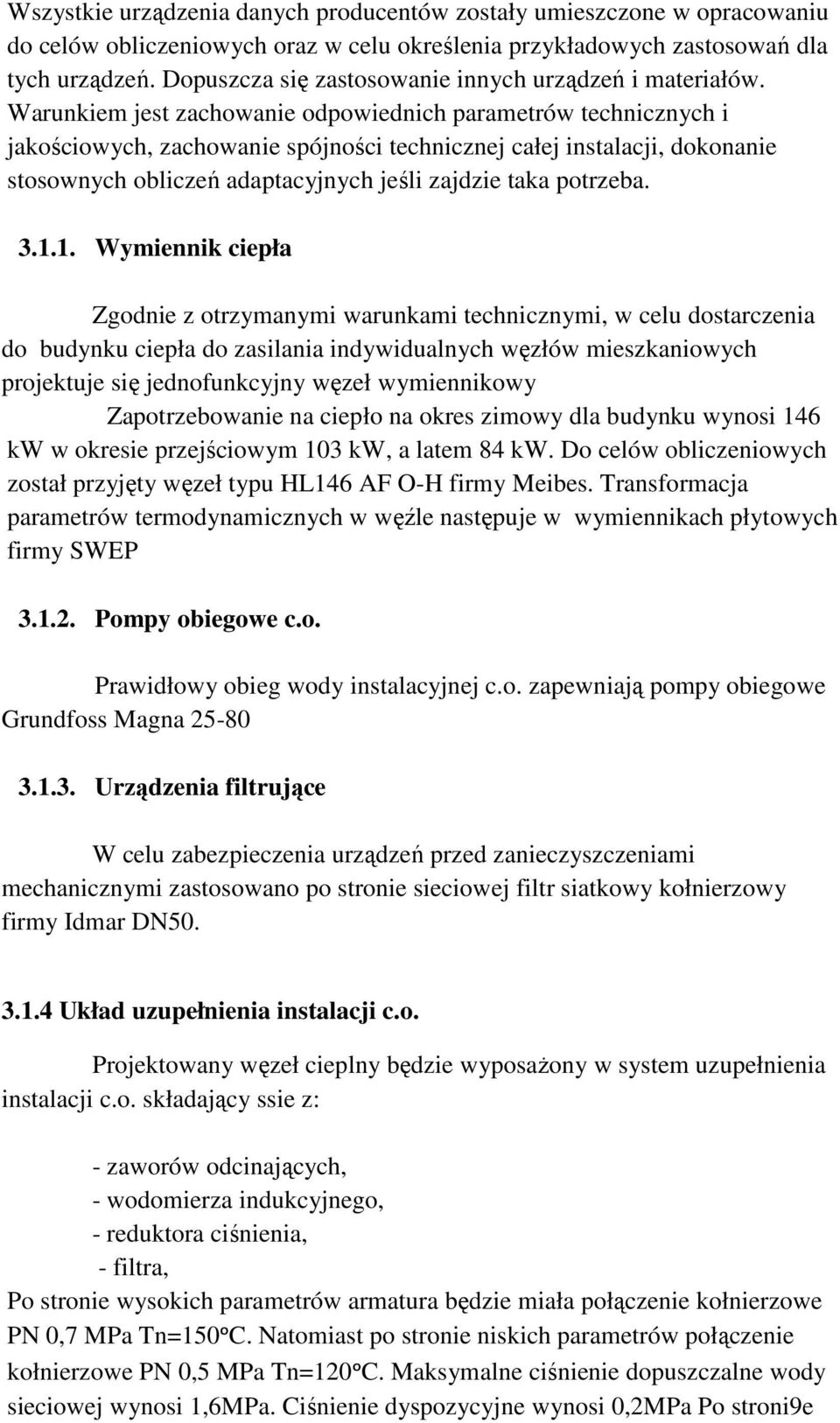

3 Wszystkie urządzenia danych producentów zostały umieszczone w opracowaniu do celów obliczeniowych oraz w celu określenia przykładowych zastosowań dla tych urządzeń. Dopuszcza się zastosowanie innych urządzeń i materiałów. Warunkiem jest zachowanie odpowiednich parametrów technicznych i jakościowych, zachowanie spójności technicznej całej instalacji, dokonanie stosownych obliczeń adaptacyjnych jeśli zajdzie taka potrzeba Wymiennik ciepła Zgodnie z otrzymanymi warunkami technicznymi, w celu dostarczenia do budynku ciepła do zasilania indywidualnych węzłów mieszkaniowych projektuje się jednofunkcyjny węzeł wymiennikowy Zapotrzebowanie na ciepło na okres zimowy dla budynku wynosi 146 kw w okresie przejściowym 103 kw, a latem 84 kw. Do celów obliczeniowych został przyjęty węzeł typu HL146 AF O-H firmy Meibes. Transformacja parametrów termodynamicznych w węźle następuje w wymiennikach płytowych firmy SWEP Pompy obiegowe c.o. Prawidłowy obieg wody instalacyjnej c.o. zapewniają pompy obiegowe Grundfoss Magna Urządzenia filtrujące W celu zabezpieczenia urządzeń przed zanieczyszczeniami mechanicznymi zastosowano po stronie sieciowej filtr siatkowy kołnierzowy firmy Idmar DN Układ uzupełnienia instalacji c.o. Projektowany węzeł cieplny będzie wyposaŝony w system uzupełnienia instalacji c.o. składający ssie z: - zaworów odcinających, - wodomierza indukcyjnego, - reduktora ciśnienia, - filtra, Po stronie wysokich parametrów armatura będzie miała połączenie kołnierzowe PN 0,7 MPa Tn=150ᵒC. Natomiast po stronie niskich parametrów połączenie kołnierzowe PN 0,5 MPa Tn=120ᵒC. Maksymalne ciśnienie dopuszczalne wody sieciowej wynosi 1,6MPa. Ciśnienie dyspozycyjne wynosi 0,2MPa Po stroni9e

Warunkiem jest zachowanie odpowiednich parametrów technicznych i jakościowych, zachowanie spójności technicznej całej instalacji, dokonanie stosownych obliczeń adaptacyjnych jeśli zajdzie taka

4 wysokich parametrów zmontowano urządzenia na ciśnienie dopuszczalne 1,6MPa, Tn= 150ᵒC Naczynie wzbiorcze ciśnieniowe W celu zabezpieczenia instalacji c.o. przed nadmiernym wzrostem ciśnienia na skutek powiększania objętości nośnika ciepła przy wzroście temperatury zaprojektowano bufor wody grzewczej PB 500 l firmy Meibes Osprzęt Węzeł cieplny będzie wyposaŝony w kulowe zawory odcinające: - po stronie parametrów wysokich- zawory główne odcinające oraz odpowietrzania, odwodnienia i regulujące. - po stronie parametrów niskich- zawory odcinające, odpowietrzające i odwadniające. Pod kaŝdym z pionów bezwzględnie naleŝy zainstalować zawory regulujące przepływ i dyspozycję ciśnienia w obrębie pionu. Zawory muszą być zaworami dynamicznymi połączonym rurką impulsową, o zakresie nastaw do 80 kpa. W celu odpowietrzania węzła w najwyŝszych jego punktach zastosowano systemową spinkę z mostkiem cyrkulacyjnym z dwoma odpowietrznikami Urządzenia do kontroli i pomiarów Węzeł cieplny będzie wyposaŝony w urządzenia pozwalające mierzyć zuŝycie energii cieplnej oraz kontrolować prace. Zgodnie z warunkami technicznymi zostanie zamontowany ciepłomierz Ciepłomierz - Multical 602 Węzeł cieplny zostanie równieŝ wyposaŝony w termometry techniczne - zamontowane w miejscach pomiaru temperatury czynnika grzewczego oraz manometry - zamontowane w punktach, gdzie następuje zmiana ciśnienia Połączenia rurowe Linie przesyłowe wody niskich parametrów będą wykonane z rur czarnych ze szwem DN 50, a rur z wysokimi parametrami z rur bez szwu DN 32. Łączenia miedzy nimi zostaną wykonane za pomocą spawania Izolacja. Rurociągi, wymienniki i odmulacze mają być zaizolowane otulinami poliuretanowymi z płaszczem PCW np. Steinonorm o grubości: - wysokie parametry gr 30mm - niskie parametry gr 20mm

- po stronie parametrów niskich- zawory odcinające, odpowietrzające i odwadniające.

5 4. ZałoŜenia konstrukcyjne Po wykonaniu węzła naleŝy całą instalację ciśnieniową węzła przepłukać wodą, a następnie poddać ją próbie ciśnieniowej. Próba ciśnieniowa powinna być wykonana zgodnie z warunkami zawartymi w PN-92/M Wielkość ciśnienia próbnego: - rurociągi po stronie wody sieciowej:1,6 MPa, - rurociągi po stronie wody instalacyjnej:0.9 MPa. Po zamontowaniu węzła na obiekcie naleŝy przeprowadzić próbę ciśnieniową na gorąco na parametry robocze czynników po stronie sieciowej i instalacyjnej Wszystkie przewody przesyłowe (oprócz rur ze stali nierdzewnej) i urządzenia zostaną zabezpieczone przed korozja za pomocą powłok ochronnych, a następnie pokryte lakierem do metalu. 5. Wytyczne budowlane dotyczące pomieszczenia węzła cieplnego. (wg. PN-99/B-02423) -Przed przystąpieniem do montaŝu węzła naleŝy sprawdzić zgodność wymiarów pomieszczenia z projektem. -Pomieszczenie, w którym będzie podłączony węzeł cieplny musi spełniać określone wymagania oraz być wyposaŝone w instalacje umoŝliwiające wypełnienie załoŝonych funkcji węzła cieplnego. A zatem: - pomieszczenie węzła cieplnego powinno mieć oświetlenie elektryczne i dzienne, - w pomieszczeniu węzła naleŝy zamontować umywalkę, wpust podłogowy Dn 100 oraz wykonać studzienkę schładzająca o wymiarach 50x50x80 cm. Studzienkę przykryć blacha ryflowana o otworach ϕ10 mm. podłączona do kanalizacji grawitacyjnie. - posadzka pomieszczenia powinna być wyłoŝona płytkami ceramicznymi oraz wyprofilowana ze spadkami do wpustu podłogowego, - drzwi stalowe z atestowanym zamkiem o szerokości min. 80 cm, - okna osiatkowane, zabezpieczone przed włamaniem, - wentylacja pomieszczenia odbywa się będzie w sposób grawitacyjny kanałami wentylacyjnymi. - na drzwiach wejściowych do pomieszczenia węzła naleŝy umieścić napis

Wielkość ciśnienia próbnego: - rurociągi po stronie wody sieciowej:1,6 MPa, - rurociągi po stronie wody instalacyjnej:0.9 MPa.

6 Węzeł Cieplny W-. Węzeł cieplny naleŝy wykonywać zgodnie z aktualnie obowiązującymi normami, normatywami i wytycznymi eksploatacyjnymi ZC-C2 Ustawa Prawo Budowlane z dnia 7 lipca 1994 roku (Dz. U. Nr 106/00 poz. 1126, Nr109/00 poz.1157, Nr 120/00 poz. 1268, Nr 5/01 poz. 42, Nr 100/01 poz. 1085, Nr110/01 poz. 1190, Nr 115/01 poz. 1229, Nr 129/01 poz. 1439) Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 roku w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz. U. Nr 129/97 poz.844) Rozporządzenie Ministra Budownictwa i Przemysłu Materiałów Budowlanych z dnia28 marca 1972 roku w sprawie bezpieczeństwa i higieny pracy przy wykonywaniu robót budowlano monta5owych i rozbiórkowych (Dz. U. Nr 13/72 poz. 93) Rozporządzenie Ministrów Pracy i Opieki Społecznej oraz Zdrowia z dnia 2 listopada 1954 roku w sprawie bezpieczeństwa i higieny pracy przy spawaniu i cieciu metali (Dz. U. Nr 51/54 poz. 259) Rozporządzenie Ministrów Pracy i Opieki Społecznej oraz Zdrowia z dnia 15 maja 1954 roku w sprawie bezpieczeństwa i higieny pracy przy uŝytkowaniu butli z gazami spręŝonymi, skroplonymi i rozpuszczonymi pod ciśnieniem (Dz. U. Nr 29/54 poz. 115 z późniejszymi zmianami nie dotyczącymi przedmiotu niniejszych warunków) Warunki techniczne wykonania, badania, prób i odbioru określają normy: PN-EN 288-1: Wymagania i badania dla procedur spawalniczych. Przepisy ogólne dotyczące łączenia spawaniem. PN-EN 970: Spawalnictwo. Badania nieniszczące złączy spawanych. Badania wizualne. PN ISO 4200: Rury stalowe bez szwu i ze szwem o gładkich końcówkach. Wymiary i masy na jednostkę długości. PN ISO 6761: Rury stalowe. Przygotowanie końcówek rur i kształtek do spawania. PN-85/M Spawalnictwo. Wadliwość złączy spawanych. Oznaczenie wadliwości na podstawie oględzin zewnętrznych. PN-92M Rurociągi pary i wody gorącej. Ogólne wymagania PN-M-34031/A1:1996 i badania. PN-91/B Zabezpieczenie instalacji ogrzewań wodnych systemu zamkniętego, przyłączonych do sieci cieplnych. Wymagania. PN-76/B Zabezpieczenie urządzeń ciepłej wody uŝytkowej. Wymagania BN-64/ Ciśnienie nominalne, robocze i próbne w sieciach cieplnych oraz

1439) Rozporządzenie Ministra Pracy i Polityki Socjalnej z dnia 26 września 1997 roku w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz. U. Nr 129/97 poz.

7 Warunki techniczne wykonania i odbioru robót budowlano-montaŝowych cześć II. Instalacje sanitarne i przemysłowe. PN-B-02421/ Izolacja cieplna rurociągów, armatury i urządzeń. Wymagania i badania PN-93/C Woda w instalacjach ogrzewania. Wymagania i badania jakości PN-99/ Węzły ciepłownicze, klasyfikacja, wymagania przy odbiorze.

PN-B-02421/2000 - Izolacja cieplna rurociągów, armatury i urządzeń.
