1 ZAWARTOŚĆ OPRACOWANIA 1. Uprawnienia projektanta i sprawdzającego wraz z zaświadczeniem o przynależności do Izby Inżynierów 2. Oświadczenie projektanta i sprawdzającego o poprawności i kompletności opracowania 3. Opis techniczny do projektu 4. Rysunki 1. Podstawa opracowania 2. Zakres opracowania 3. Charakterystyka obiektu B.H.P. i p.poż. 6. Uwagi końcowe SPIS TREŚCI INSTALACJA WOD-KAN SPIS RYSUNKÓW 1. Plan sytuacyjny 2. Instalacja.c.o. rzut piwnic 3. Instalacja.c.o. rzut parteru 4. Instalacja.c.o. rzut piętra 5. Schemat instalacji.c.o. cz. lewa budynku 6. Schemat instalacji.c.o. cz. prawa budynku skala 1:500 skala 1:100 skala 1:100 skala 1:100 skala * : * skala * : * Rys. CO-1 Rys. CO-2 Rys. CO-3 Rys. CO-4 Rys. CO-5 Rys. CO-6

2 OPIS TECHNICZNY DO PROJEKTU BUDOWLANEGO WYMIANY INSTALACJI CENTRALNEGO OGRZEWANIA W BUDYNKU USŁUGOWYM W WARSZAWIE PRZY UL. PŁOCKIEJ Podstawa opracowania Podstawę opracowania stanowią: - umowa z Inwestorem - wytyczne Inwestora odnośnie zastosowanych materiałów - podkłady architektoniczne - wizja lokalna - obowiązujące normy i przepisy Jednolity tekst Prawa Budowlanego Obwieszczenie Ministra Rozwoju Regionalnego i Budownictwa z dnia r. w sprawie ogłoszenia jednolitego tekstu ustawy - Prawo budowlane (Dz.U. nr 106 z 2000r., poz ze zmianami zawartymi w Ustawie z dnia r. o zmianie ustawy Prawo budowlane oraz o zmianie niektórych ustaw, Dz. U. nr 80 z 2003r. poz. 718), rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r w sprawie warunków technicznych jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. nr 75, poz. 690 z 2002 r); Rozporządzenie Ministra Spraw Wewnętrznych i Administracji z dnia r. w sprawie szczegółowego zakresu i formy projektu budowlanego (Dz. U. nr 120 z 2003 r., poz ); 2. Zakres opracowania Celem opracowania jest projekt wymiany instalacji centralnego ogrzewania w budynku usługowym zlokalizowanym przy ul. Płockiej 34 w Warszawie. Zakres opracowania obejmuje: wykonanie projektu wymiany instalacji centralnego ogrzewania w nawiązaniu do istniejących instalacji obiektu. 3. Charakterystyka obiektu Obiekt objęty opracowaniem jest budynkiem dwukondygnacyjnym o charakterze usługowym. W centralnej części - podpiwniczony i z nadbudowanym piętrem. Budynek wyposażony jest w instalację centralnego ogrzewania zasilanej z lokalnego węzła cieplnego usytuowanego w piwnicy. W węźle cieplnym znajdu- 2

3 ją się rozdzielacze, z których zasilane są dwie gałęzie instalacji centralnego ogrzewania. Rozprowadzenie czynnika grzewczego odbywa się przewodami biegnącym równolegle do zewnętrznych ścian budynku pod stropem piwnicy, a w części niepodpiwniczonej w kanale podpodłogowym (zgodnie z częścią graficzną opracowania). Poziomy zaizolowane są płaszczem klejowo gipsowym. Od poziomu odchodzą kolejne piony C.O.1 C.O.33 zasilające grzejniki. Na ostatniej kondygnacji znajdują się przewody zbiorczego odpowietrzenia. W trakcie przeglądu technicznego obiektu stwierdzono konieczność wymiany w/w instalacji. Istniejącą instalację przeznacza się do demontażu. 4. Projektuje się instalację centralnego ogrzewania o parametrach 80/55 C. Przewody poziome instalacji należy prowadzić po trasie istniejących przewodów, ze spadkiem 0,2 0,5 % w kierunku odwodnienia instalacji (węzeł cieplny). Piony prowadzić po wierzchu ścian w miarę możliwości w miejscach pionów istniejących, wykorzystując istniejące przebicia po demontowanych przewodach. Kompensację przewodów zapewnia sposób ich rozprowadzenia oraz usytuowanie punktów stałych. Na pionach obsługujących więcej niż jedną kondygnację należy zamontować punkty stałe na każdym piętrze, zgodnie z częścią graficzną opracowania (schemat instalacji c.o.). W najwyższych punktach przewodów zasilających przewidziano odpowietrzenia, w najniższych odwodnienia - zawory spustowe ze złączką do węża. Przejścia przewodów przez ściany wykonać należy w tulejach ochronnych. Odpowietrzenie instalacji projektuje się jako odpowietrzenie miejscowe - odpowietrzniki automatyczne montowane na pionach. Ze względu na hermetyzaję instalacji w pomieszczeniu węzła należy zamontować zamknięte przeponowe naczynie wzbiorcze REFLEX N 80. Jako elementy grzejne zaprojektowano stalowe płytowe grzejniki typu C firmy PURMO, Wielkości i usytuowanie wg graficznej części opracowania. Grzejniki z pionami należy łączyć gałązkami o długości przewodu zasilającego min. 0,5 m. Wszystkie zespoły grzejnikowe należy wyposażyć w zawory termostatyczne z nastawą wstępną Firmy OVENTROP. Głowice zaworów termostatycznych w trakcie eksploatacji muszą być bezwzględnie odsłonięte (czujnik temperatury znajduje się w głowicy). PODSTAWA OBLICZEŃ: 1. Obliczenia wykonano zgodnie z normą PN-EN ISO6946 oraz PN-EN 12831:2006 3

4 2. Współczynniki przenikania ciepła przez przegrody budowlane przyjęto zgodnie ze stanem istniejącym i wynoszą one: Ściany zewnętrzne U = 0,600 W/m 2 K Ściany wewnętrzne U = 2,045 W/m 2 K Podłoga na gruncie U = 0,307 W/m 2 K Dach U = 0,515 W/m 2 K Okna U = 2,200 W/m 2 K 3. Obliczeniowe temperatury wewnętrzne zgodnie z częścią graficzną opracowania 4. Parametry projektowanej instalacji 80/55 0 C 5. Grzejniki stalowe płytowe wyposażone w zawory z nastawą wstępną i głowicą termostatyczną 6. Automatyczne zawory odpowietrzające Na podstawie powyższych założeń obliczeniowe zapotrzebowanie ciepła dla całego budynku wynosi: 92,75 kw Całość robót należy wykonać zgodnie z: PN-64/B-10400, Warunkami technicznymi wykonania i odbioru instalacji ogrzewczych. Zeszyt 6 serii wydawniczej Wymagania techniczne COBRTI INSTAL. Wydanie r. Próby szczelności należy wykonać zgodnie z zaleceniami producenta rur przed robotami izolacyjnymi i wykończeniowymi posadzek, ciśnienie próbne Ppr = 5,0 bar. Próby wykonywać przy odłączonym naczyniu wzbiorczym. Regulacja hydrauliczna. Regulacje hydrauliczna projektuje się zaworami z nastawą wstępną w obiegach grzejnikowych. Regulacja nastaw zaworów - po wypłukaniu instalacji, co powinno być potwierdzone przez inspektora nadzoru wpisem do dziennika budowy. Zabezpieczenie instalacji. Zabezpieczenie instalacji c.o. realizowane węźle cieplnym projekt modernizacji węzła nie wchodzi w zakres niniejszego opracowania. W węźle należy zamontować przeponowe naczynie wzbiorcze typu REFLEX N 80 4

5 Izolacja termiczna. Zalecane grubości otulin wg PN-B-02421:2000 dla czynnika grzewczego o temp o C: Średnica rurociągów Temperatura otoczenia Cale Dn t i 12 o C 12 o C> t i -2 o C t i < -2 o C - mm mm mm mm 1/ / / / / Montaż, próby i odbiór instalacji. Całość robót należy wykonać zgodnie z: - PN-64/B-10400, - Wytycznymi Techniczno-Eksploatacyjnymi SPEC, - Warunkami technicznymi wykonania i odbioru robót budowlano- montażowych cz.ii Instalacje sanitarne i przemysłowe wyd r. Ponadto należy przestrzegać następujących zasad: - w czasie wykonywania próby szczelności połączonej z płukaniem zładu wszystkie zawory grzejnikowe muszą znajdować się w położeniu całkowitego otwarcia, - z uwagi na dużą wrażliwość na zanieczyszczenia mechaniczne zaworów termostatycznych - ała instalacja musi być wypłukana szczególnie starannie. Instalacje c.o. z zaworami termostatycznymi należy nawadniać wodą uzdatnioną o jakości zgodnej z PN-93/C Próbę szczelności należy wykonać przed robotami antykorozyjnymi (ppr = 4,5 bar). 5

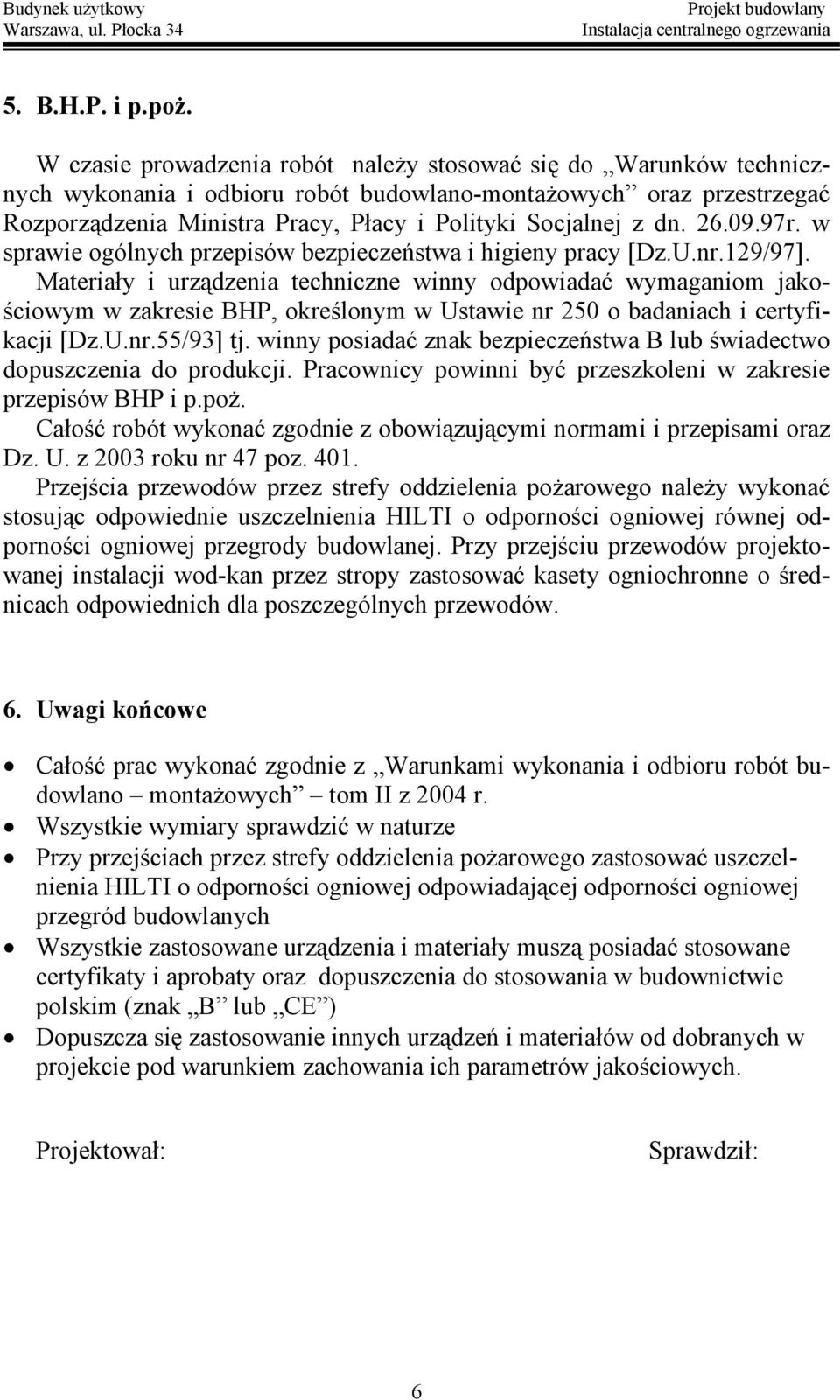

6 5. B.H.P. i p.poż. W czasie prowadzenia robót należy stosować się do Warunków technicznych wykonania i odbioru robót budowlano-montażowych oraz przestrzegać Rozporządzenia Ministra Pracy, Płacy i Polityki Socjalnej z dn r. w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy [Dz.U.nr.129/97]. Materiały i urządzenia techniczne winny odpowiadać wymaganiom jakościowym w zakresie BHP, określonym w Ustawie nr 250 o badaniach i certyfikacji [Dz.U.nr.55/93] tj. winny posiadać znak bezpieczeństwa B lub świadectwo dopuszczenia do produkcji. Pracownicy powinni być przeszkoleni w zakresie przepisów BHP i p.poż. Całość robót wykonać zgodnie z obowiązującymi normami i przepisami oraz Dz. U. z 2003 roku nr 47 poz Przejścia przewodów przez strefy oddzielenia pożarowego należy wykonać stosując odpowiednie uszczelnienia HILTI o odporności ogniowej równej odporności ogniowej przegrody budowlanej. Przy przejściu przewodów projektowanej instalacji wod-kan przez stropy zastosować kasety ogniochronne o średnicach odpowiednich dla poszczególnych przewodów. 6. Uwagi końcowe Całość prac wykonać zgodnie z Warunkami wykonania i odbioru robót budowlano montażowych tom II z 2004 r. Wszystkie wymiary sprawdzić w naturze Przy przejściach przez strefy oddzielenia pożarowego zastosować uszczelnienia HILTI o odporności ogniowej odpowiadającej odporności ogniowej przegród budowlanych Wszystkie zastosowane urządzenia i materiały muszą posiadać stosowane certyfikaty i aprobaty oraz dopuszczenia do stosowania w budownictwie polskim (znak B lub CE ) Dopuszcza się zastosowanie innych urządzeń i materiałów od dobranych w projekcie pod warunkiem zachowania ich parametrów jakościowych. Projektował: Sprawdził: 6
