ZAWARTOŚĆ OPRACOWANIA CZĘŚĆ DROGOWA:

Transkrypt

1 ZAWARTOŚĆ OPRACOWANIA CZĘŚĆ DROGOWA: I. część opisowa 1. Opis budowlany. 2. Tabela obliczenia robót ziemnych do P.T. dróg 3. Oświadczenia, uprawnienia oraz izby projektantów. II. część rysunkowa 1. Rys. nr Z1 projekt zagospodarowania terenu układ drogowy skala 1: Rys. nr D2 - Przekroje poprzeczne skala 1:500 / Rys. nr D3 Przekroje poprzeczne skala 1:500 / Rys. nr D4 Przekroje poprzeczne skala 1:500 / Rys. nr D5 Przekroje poprzeczne skala 1:500 / Rys. nr D6 - Przekroje konstrukcyjne nawierzchni skala 1:20 1

2 OPIS TECHNICZNY BRANśA DROGOWA do projektu budowlanego placu manewrowo postojowego przy budynku handlowo magazynowym (hala B) zlokalizowanego na terenie Łódzkiego Rynku Hurtowego ZJAZDOWA S.A. w Łodzi przy ul. Budy 4 1. DANE OGÓLNE. Inwestor: Łódzkie Rynek Hurtowy Zjazdowa S.A. Łódź, ul. Rewolucji 1905 r. nr 9 Adres inwestycji: ul. Budy Łódź Działka nr : dz. nr 66/5, 66/6, 67/9, 67/10, 67/11, 67/12, 67/13 i 68/2 oraz fragm. dz. nr, 65/3 i 65/4, obręb W PODSTAWA OPRACOWANIA Uzgodnienia z inwestorem Mapa do celów projektowych Wizja lokalna Decyzja o warunkach zabudowy Prawo do dysponowania nieruchomością na cele budowlane Projekt zagospodarowania nieruchomości Rozporządzenie MTiGM z dnia 2 marca 1999 r. oraz inne przepisy prawa budowlanego oraz warunki techniczne. 3. ZAKRES OPRACOWANIA. Opracowanie dotyczy projektu budynku handlowo magazynowego (hala B ) usytuowanego na terenie nieruchomości przy ul. Budy 4 teren Łódzkiego Rynku Hurtowego ZJAZDOWA. Zakresem opracowania ujęto budowę istniejącego placu manewrowo postojowego. Na planie sytuacyjno wysokościowym pokazano w kolorach zakres projektowanych robót oraz rodzaje nawierzchni do realizacji w ramach tego opracowania. Projektowany układ drogowy znajduje się w całości na terenie inwestora, włącznie do istniejącego układu komunikacji poprzez projektowane zjazdy wewnętrzne. Włączenia do dróg wewnętrznych Łódzkiego Rynku Hurtowego ZJAZDOWA. Projekt zjazdu publicznego do celów poŝarowych zostanie objęty odrębnym opracowaniem. 4. ODWODNIENIE I ROBOTY ZIEMNE Odwodnienie placu zostało zapewnione przez nadanie jego powierzchni pochyleń podłuŝnych i poprzecznych, nie mniejszych niŝ 0,5%, w kierunkach zaprojektowanych wpustów kanalizacji deszczowej. Rzędne wysokościowe wpustów podane zostaną w projekcie wykonawczym dróg i ukształtowania terenu. 5. KONSTRUKCJA NAWIERZCHNI Szczegóły konstrukcji nawierzchni placu, dróg i chodnika podano na załączonym rysunku. 2

3 6. WYZNACZENIE PLACU NA TERENIE Drogi i powierzchnię placu manewrowego na terenie wykonać zgodnie z podanymi na sytuacji projektu wymiarami oraz zgodnie z podanymi współrzędnymi x i y dla punktów osiowych. 7. UWAGI OGÓLNE A) Roboty ziemne i drogowe w sąsiedztwie istniejącego uzbrojenia (przewody elektryczne, teletechniczne, itp.) wykonywać ręcznie bez uŝycia sprzętu cięŝkiego i z naleŝytą ostroŝnością, aby ich nie uszkodzić. B) Pasy m.p. oznaczyć w terenie linią ciągłą koloru czerwonego (kostką brukową). C) Powierzchnie wyłączone z ruchu (P-21) naleŝy wykonać z kostki brukowej koloru białego, bądź wykonać malowanie pasów farbami chlorokauczukowymi. Wówczas organizacja ruchu na projektowanym placu będzie prawidłowa. 8. UKSZTAŁTOWANIE TERENU Ukształtowanie terenu dookoła projektowanej kubatury budynku handlowo magazynowego (hala B) naleŝy wykonać zgodnie z wymiarami i rzędnymi wysokościowymi podanymi na sytuacji projektu oraz w przekrojach poprzecznych : I II, III IV, V VI, VII VIII, IX X i XI XII. Wał akustyczny nr 1 (nowy) i wał akustyczny nr 2 (istniejący) naleŝy przebudować wg projektu. PoniewaŜ nie ma moŝliwości wykonania pochylenia skarp wałów akustycznych o skosie co najmniej 1:1,5, naleŝy je umocnić płytami aŝurowymi 40 x 60 x 10 cm. Obliczenia ilości mas ziemnych na wykonanie ukształtowania terenu przy budynku hali B podano na załączonym arkuszu. Opracował: inŝ. Kazimierz Łysiak 3

4

5

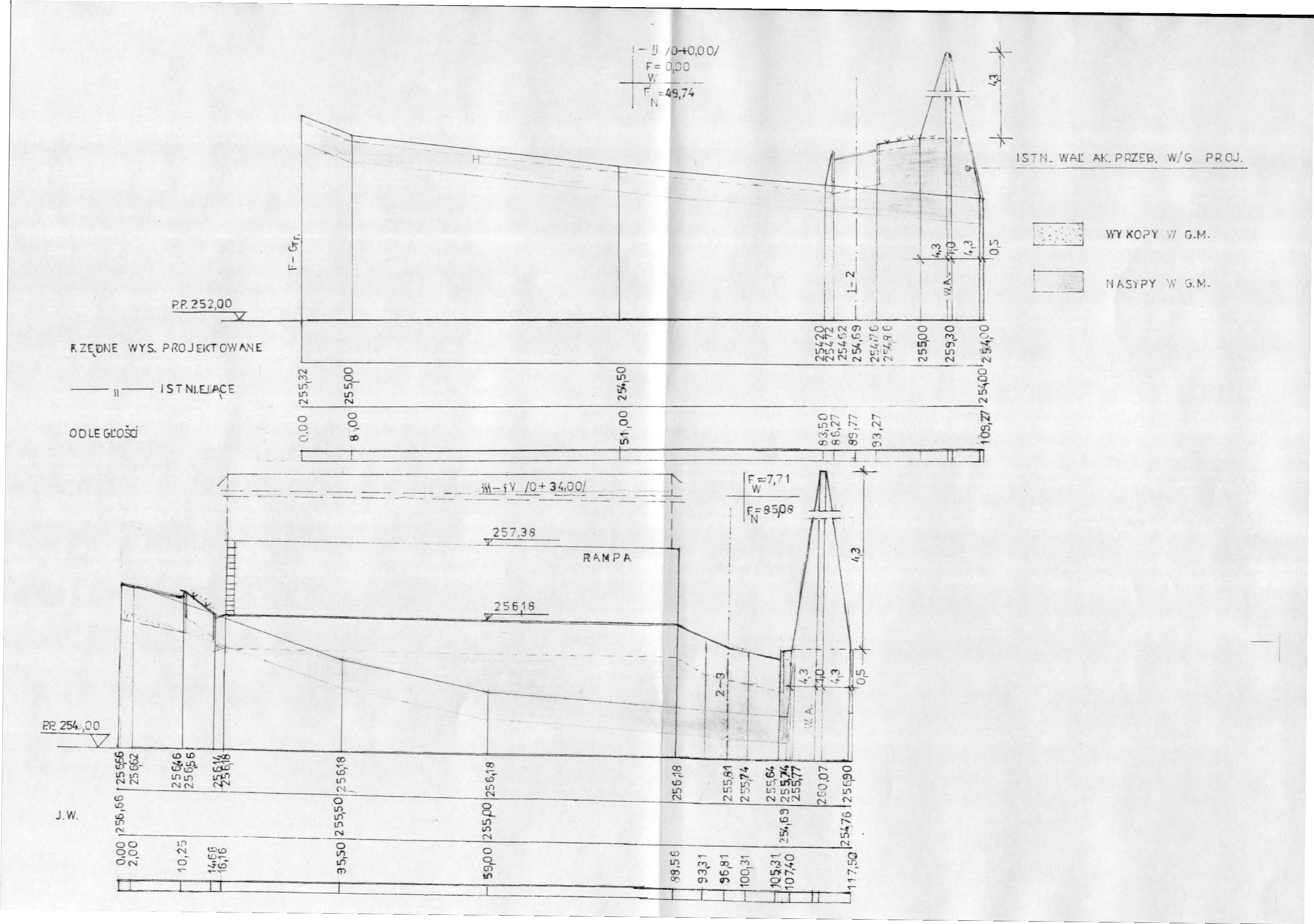

6 BIURO PROJEKTÓW JERZY LUTOMSKI ŁÓDŹ, ul. Piotrkowska 55 Tel/Fax : (0-42) (0-42) biuro@jerzylutomski.pl PROJEKT: BUDOWA BUDYNKU HANDLOWO - MAGAZYNOWEGO (HALA B) WRAZZ BUDOWĄ ZJAZDU P.POś, UKŁADEM DROGOWYM NA TERENIE I NIEZBĘDNĄ INFRASTRUKTURĄ TECHNICZNĄ Łódź, ul. Budy 4, dz.nr 66/5, 66/6, 67/9, 67/10, 67/11, 67/12, 67/13 i 68/2 oraz fragm.dz.nr 65/3 i 65/4, obręb W-04 INWESTOR: DATA: ŁÓDZKI RYNEK HURTOWY "ZJAZDOWA" S.A Łódź, ul. Rewolucji 1905 r. nr 9 BRANśA: DROGOWA FAZA: PROJEKT BUDOWLANY SKALA: TYTUŁ RYSUNKU: PRZEKROJE POPRZECZNE PROJEKTANT: inŝ. Kazimierz Łysiak nr upr. PNB-1/90/66 SPRAWDZAJĄCY: 1:500 /50 NR RYS: D2

7 BIURO PROJEKTÓW JERZY LUTOMSKI ŁÓDŹ, ul. Piotrkowska 55 Tel/Fax : (0-42) (0-42) biuro@jerzylutomski.pl PROJEKT: BUDOWA BUDYNKU HANDLOWO - MAGAZYNOWEGO (HALA B) WRAZZ BUDOWĄ ZJAZDU P.POś, UKŁADEM DROGOWYM NA TERENIE I NIEZBĘDNĄ INFRASTRUKTURĄ TECHNICZNĄ Łódź, ul. Budy 4, dz.nr 66/5, 66/6, 67/9, 67/10, 67/11, 67/12, 67/13 i 68/2 oraz fragm.dz.nr 65/3 i 65/4, obręb W-04 INWESTOR: DATA: ŁÓDZKI RYNEK HURTOWY "ZJAZDOWA" S.A Łódź, ul. Rewolucji 1905 r. nr 9 BRANśA: DROGOWA FAZA: PROJEKT BUDOWLANY SKALA: TYTUŁ RYSUNKU: PRZEKROJE POPRZECZNE PROJEKTANT: inŝ. Kazimierz Łysiak nr upr. PNB-1/90/66 SPRAWDZAJĄCY: 1:500 /50 NR RYS: D3

8 BIURO PROJEKTÓW JERZY LUTOMSKI ŁÓDŹ, ul. Piotrkowska 55 Tel/Fax : (0-42) (0-42) biuro@jerzylutomski.pl PROJEKT: BUDOWA BUDYNKU HANDLOWO - MAGAZYNOWEGO (HALA B) WRAZZ BUDOWĄ ZJAZDU P.POś, UKŁADEM DROGOWYM NA TERENIE I NIEZBĘDNĄ INFRASTRUKTURĄ TECHNICZNĄ Łódź, ul. Budy 4, dz.nr 66/5, 66/6, 67/9, 67/10, 67/11, 67/12, 67/13 i 68/2 oraz fragm.dz.nr 65/3 i 65/4, obręb W-04 INWESTOR: DATA: ŁÓDZKI RYNEK HURTOWY "ZJAZDOWA" S.A Łódź, ul. Rewolucji 1905 r. nr 9 BRANśA: DROGOWA FAZA: PROJEKT BUDOWLANY SKALA: TYTUŁ RYSUNKU: PRZEKROJE POPRZECZNE PROJEKTANT: inŝ. Kazimierz Łysiak nr upr. PNB-1/90/66 SPRAWDZAJĄCY: 1:500 /50 NR RYS: D4

9 BIURO PROJEKTÓW JERZY LUTOMSKI ŁÓDŹ, ul. Piotrkowska 55 Tel/Fax : (0-42) (0-42) biuro@jerzylutomski.pl PROJEKT: BUDOWA BUDYNKU HANDLOWO - MAGAZYNOWEGO (HALA B) WRAZZ BUDOWĄ ZJAZDU P.POś, UKŁADEM DROGOWYM NA TERENIE I NIEZBĘDNĄ INFRASTRUKTURĄ TECHNICZNĄ Łódź, ul. Budy 4, dz.nr 66/5, 66/6, 67/9, 67/10, 67/11, 67/12, 67/13 i 68/2 oraz fragm.dz.nr 65/3 i 65/4, obręb W-04 INWESTOR: DATA: ŁÓDZKI RYNEK HURTOWY "ZJAZDOWA" S.A Łódź, ul. Rewolucji 1905 r. nr 9 BRANśA: DROGOWA FAZA: PROJEKT BUDOWLANY SKALA: TYTUŁ RYSUNKU: PRZEKROJE POPRZECZNE PROJEKTANT: inŝ. Kazimierz Łysiak nr upr. PNB-1/90/66 SPRAWDZAJĄCY: 1:500 /50 NR RYS: D5

10
