OPIS TECHNICZNY REMONT ORAZ NAPRAWA USZKODZEŃ SCHODÓW WEJŚCIOWYCH I POCHYLNI PODJAZDÓW DLA WÓZKÓW

Transkrypt

1 OPIS TECHNICZNY REMONT ORAZ NAPRAWA USZKODZEŃ SCHODÓW WEJŚCIOWYCH I POCHYLNI PODJAZDÓW DLA WÓZKÓW 1. Dane ogólne Normy, literatura Normy PN-80/B Antykorozyjne zabezpieczenia w budownictwie. Konstrukcje betonowe i żelbetowe. Klasyfikacja i określenie środowisk. PN-82/B Obciążenia budowli. PN-82/B Obciążenia stałe. PN-82/B Podstawowe obciążenia technologiczne i montażowe. PN-80/B Obciążenie śniegiem. PN-77/B Obciążenie wiatrem. PN-87/B Obciążenia oblodzeniem. PN-86/B Obciążenie temperaturą. PN-88/B Obciążenie gruntem. PN-90/B Projekty budowlane. Obliczenia statyczne. PN-76/B Konstrukcje i podłoża budowli. PN-87/B Konstrukcje murowe. PN-81/B Posadowienie bezpośrednie budowli. PN-84/B Konstrukcje betonowe, żelbetowe i sprężone. PN-B Konstrukcje betonowe, żelbetowe i sprężone. PN-88/B Beton zwykły Literatura. Zalewski St. : Remonty i modernizacja budynków mieszkalnych. Poradnik. Arkady. Warszawa Zakres i przedmiot opracowania. Zakres niniejszego opracowania obejmuje ocenę stanu technicznego oraz zalecenia do prac remontowych poszczególnych elementów konstrukcyjnych schodów wejściowych I pochylni podjazdowych dla wózków dziecięcych oraz dla osób niepełnosprawnych przy budynku Przychodni Zdrowia w Ośnie Lubuskim ul.rybacka 3 (nr ewidencyjny gruntu 438). Remont i modernizacja związana jest z istniejącym obiektem o określonym charakterze i ciągle użytkowanym, stąd ocena jest dostosowana do zaistniałej sytuacji, która narzuca pewne ograniczenia w możliwości zbadania poszczególnych elementów. Odsłonięcie zakrytych części konstrukcji obiektu w czasie realizacji, może wymusić zmiany pierwotnych założeń, przyjętych na podstawie niniejszego opracowania. Niniejszy opis w zakresie zastosowanych materiałów, nie wyczerpuje wszystkich możliwych rozwiązań szczegółowych dla poszczególnych elementów konstrukcji, określa jedynie sposób przeprowadzenia remontu.

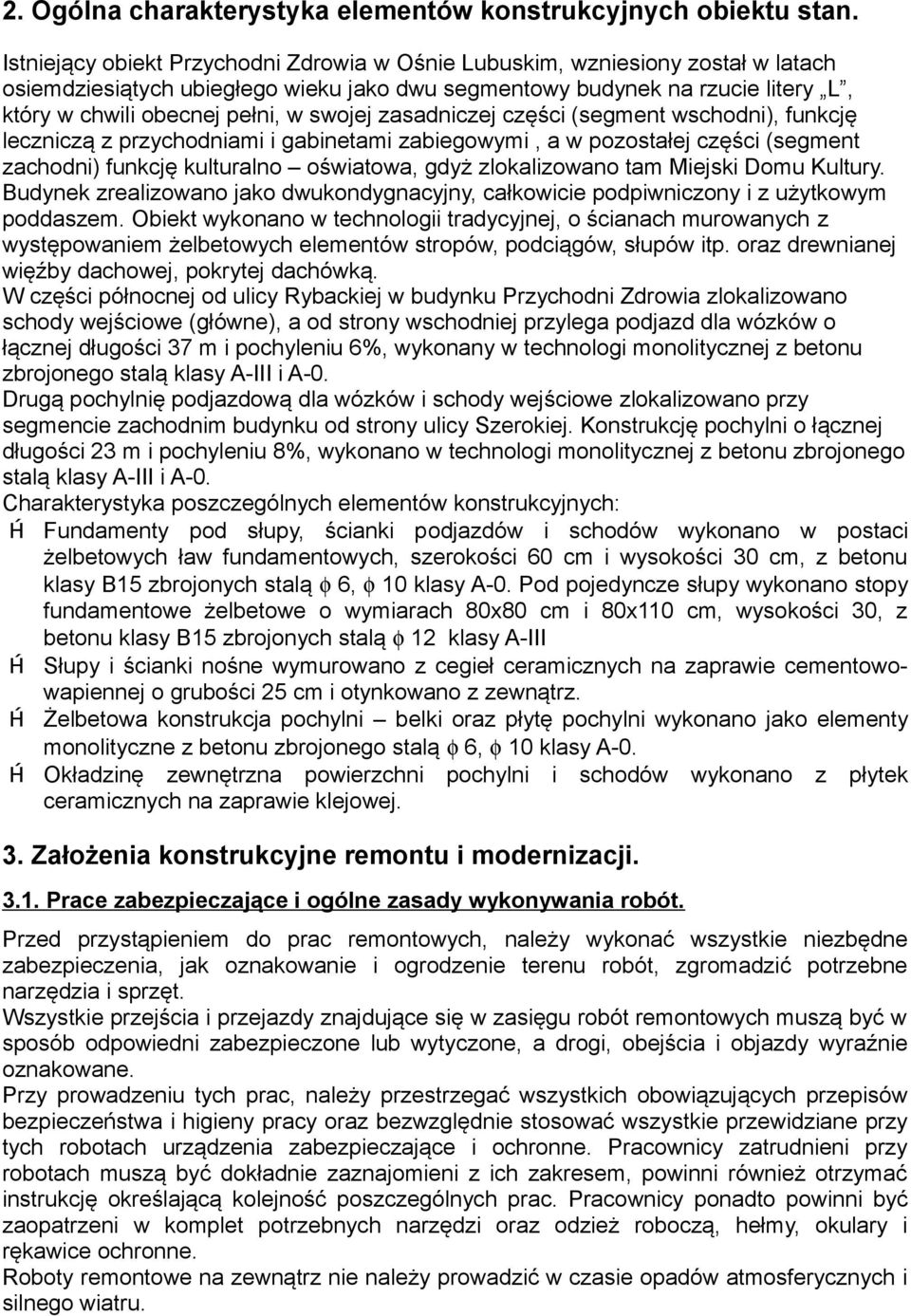

2 2. Ogólna charakterystyka elementów konstrukcyjnych obiektu stan. Istniejący obiekt Przychodni Zdrowia w Ośnie Lubuskim, wzniesiony został w latach osiemdziesiątych ubiegłego wieku jako dwu segmentowy budynek na rzucie litery L, który w chwili obecnej pełni, w swojej zasadniczej części (segment wschodni), funkcję leczniczą z przychodniami i gabinetami zabiegowymi, a w pozostałej części (segment zachodni) funkcję kulturalno oświatowa, gdyż zlokalizowano tam Miejski Domu Kultury. Budynek zrealizowano jako dwukondygnacyjny, całkowicie podpiwniczony i z użytkowym poddaszem. Obiekt wykonano w technologii tradycyjnej, o ścianach murowanych z występowaniem żelbetowych elementów stropów, podciągów, słupów itp. oraz drewnianej więźby dachowej, pokrytej dachówką. W części północnej od ulicy Rybackiej w budynku Przychodni Zdrowia zlokalizowano schody wejściowe (główne), a od strony wschodniej przylega podjazd dla wózków o łącznej długości 37 m i pochyleniu 6%, wykonany w technologi monolitycznej z betonu zbrojonego stalą klasy A-III i A-0. Drugą pochylnię podjazdową dla wózków i schody wejściowe zlokalizowano przy segmencie zachodnim budynku od strony ulicy Szerokiej. Konstrukcję pochylni o łącznej długości 23 m i pochyleniu 8%, wykonano w technologi monolitycznej z betonu zbrojonego stalą klasy A-III i A-0. Charakterystyka poszczególnych elementów konstrukcyjnych: Fundamenty pod słupy, ścianki podjazdów i schodów wykonano w postaci żelbetowych ław fundamentowych, szerokości 60 cm i wysokości 30 cm, z betonu klasy B15 zbrojonych stalą φ 6, φ 10 klasy A-0. Pod pojedyncze słupy wykonano stopy fundamentowe żelbetowe o wymiarach 80x80 cm i 80x110 cm, wysokości 30, z betonu klasy B15 zbrojonych stalą φ 12 klasy A-III Słupy i ścianki nośne wymurowano z cegieł ceramicznych na zaprawie cementowowapiennej o grubości 25 cm i otynkowano z zewnątrz. Żelbetowa konstrukcja pochylni belki oraz płytę pochylni wykonano jako elementy monolityczne z betonu zbrojonego stalą φ 6, φ 10 klasy A-0. Okładzinę zewnętrzna powierzchni pochylni i schodów wykonano z płytek ceramicznych na zaprawie klejowej. 3. Założenia konstrukcyjne remontu i modernizacji Prace zabezpieczające i ogólne zasady wykonywania robót. Przed przystąpieniem do prac remontowych, należy wykonać wszystkie niezbędne zabezpieczenia, jak oznakowanie i ogrodzenie terenu robót, zgromadzić potrzebne narzędzia i sprzęt. Wszystkie przejścia i przejazdy znajdujące się w zasięgu robót remontowych muszą być w sposób odpowiedni zabezpieczone lub wytyczone, a drogi, obejścia i objazdy wyraźnie oznakowane. Przy prowadzeniu tych prac, należy przestrzegać wszystkich obowiązujących przepisów bezpieczeństwa i higieny pracy oraz bezwzględnie stosować wszystkie przewidziane przy tych robotach urządzenia zabezpieczające i ochronne. Pracownicy zatrudnieni przy robotach muszą być dokładnie zaznajomieni z ich zakresem, powinni również otrzymać instrukcję określającą kolejność poszczególnych prac. Pracownicy ponadto powinni być zaopatrzeni w komplet potrzebnych narzędzi oraz odzież roboczą, hełmy, okulary i rękawice ochronne. Roboty remontowe na zewnątrz nie należy prowadzić w czasie opadów atmosferycznych i silnego wiatru.

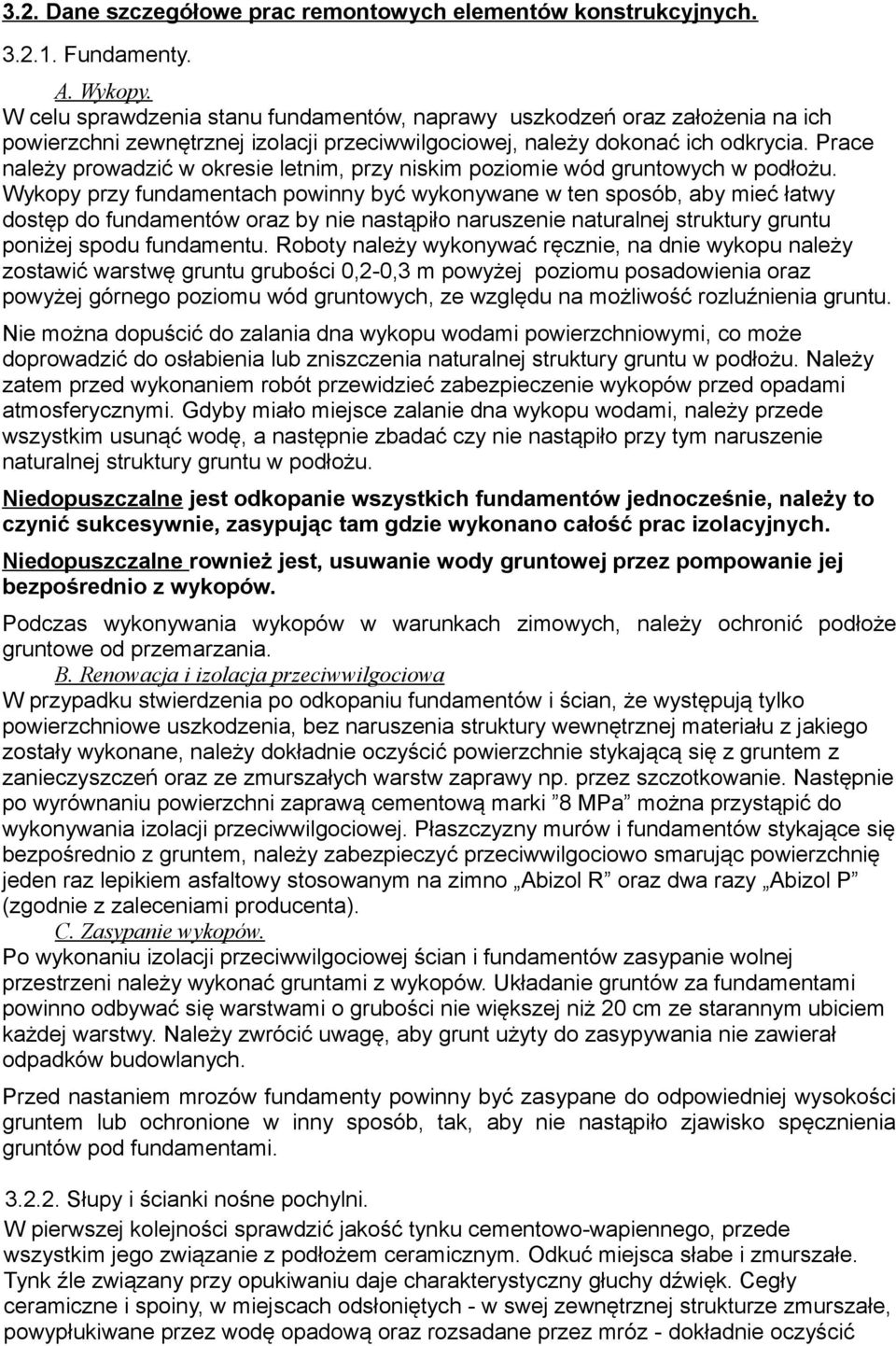

3 3.2. Dane szczegółowe prac remontowych elementów konstrukcyjnych Fundamenty. A. Wykopy. W celu sprawdzenia stanu fundamentów, naprawy uszkodzeń oraz założenia na ich powierzchni zewnętrznej izolacji przeciwwilgociowej, należy dokonać ich odkrycia. Prace należy prowadzić w okresie letnim, przy niskim poziomie wód gruntowych w podłożu. Wykopy przy fundamentach powinny być wykonywane w ten sposób, aby mieć łatwy dostęp do fundamentów oraz by nie nastąpiło naruszenie naturalnej struktury gruntu poniżej spodu fundamentu. Roboty należy wykonywać ręcznie, na dnie wykopu należy zostawić warstwę gruntu grubości 0,2-0,3 m powyżej poziomu posadowienia oraz powyżej górnego poziomu wód gruntowych, ze względu na możliwość rozluźnienia gruntu. Nie można dopuścić do zalania dna wykopu wodami powierzchniowymi, co może doprowadzić do osłabienia lub zniszczenia naturalnej struktury gruntu w podłożu. Należy zatem przed wykonaniem robót przewidzieć zabezpieczenie wykopów przed opadami atmosferycznymi. Gdyby miało miejsce zalanie dna wykopu wodami, należy przede wszystkim usunąć wodę, a następnie zbadać czy nie nastąpiło przy tym naruszenie naturalnej struktury gruntu w podłożu. Niedopuszczalne jest odkopanie wszystkich fundamentów jednocześnie, należy to czynić sukcesywnie, zasypując tam gdzie wykonano całość prac izolacyjnych. Niedopuszczalne rownież jest, usuwanie wody gruntowej przez pompowanie jej bezpośrednio z wykopów. Podczas wykonywania wykopów w warunkach zimowych, należy ochronić podłoże gruntowe od przemarzania. B. Renowacja i izolacja przeciwwilgociowa W przypadku stwierdzenia po odkopaniu fundamentów i ścian, że występują tylko powierzchniowe uszkodzenia, bez naruszenia struktury wewnętrznej materiału z jakiego zostały wykonane, należy dokładnie oczyścić powierzchnie stykającą się z gruntem z zanieczyszczeń oraz ze zmurszałych warstw zaprawy np. przez szczotkowanie. Następnie po wyrównaniu powierzchni zaprawą cementową marki 8 MPa można przystąpić do wykonywania izolacji przeciwwilgociowej. Płaszczyzny murów i fundamentów stykające się bezpośrednio z gruntem, należy zabezpieczyć przeciwwilgociowo smarując powierzchnię jeden raz lepikiem asfaltowy stosowanym na zimno Abizol R oraz dwa razy Abizol P (zgodnie z zaleceniami producenta). C. Zasypanie wykopów. Po wykonaniu izolacji przeciwwilgociowej ścian i fundamentów zasypanie wolnej przestrzeni należy wykonać gruntami z wykopów. Układanie gruntów za fundamentami powinno odbywać się warstwami o grubości nie większej niż 20 cm ze starannym ubiciem każdej warstwy. Należy zwrócić uwagę, aby grunt użyty do zasypywania nie zawierał odpadków budowlanych. Przed nastaniem mrozów fundamenty powinny być zasypane do odpowiedniej wysokości gruntem lub ochronione w inny sposób, tak, aby nie nastąpiło zjawisko spęcznienia gruntów pod fundamentami Słupy i ścianki nośne pochylni. W pierwszej kolejności sprawdzić jakość tynku cementowo-wapiennego, przede wszystkim jego związanie z podłożem ceramicznym. Odkuć miejsca słabe i zmurszałe. Tynk źle związany przy opukiwaniu daje charakterystyczny głuchy dźwięk. Cegły ceramiczne i spoiny, w miejscach odsłoniętych - w swej zewnętrznej strukturze zmurszałe, powypłukiwane przez wodę opadową oraz rozsadane przez mróz - dokładnie oczyścić

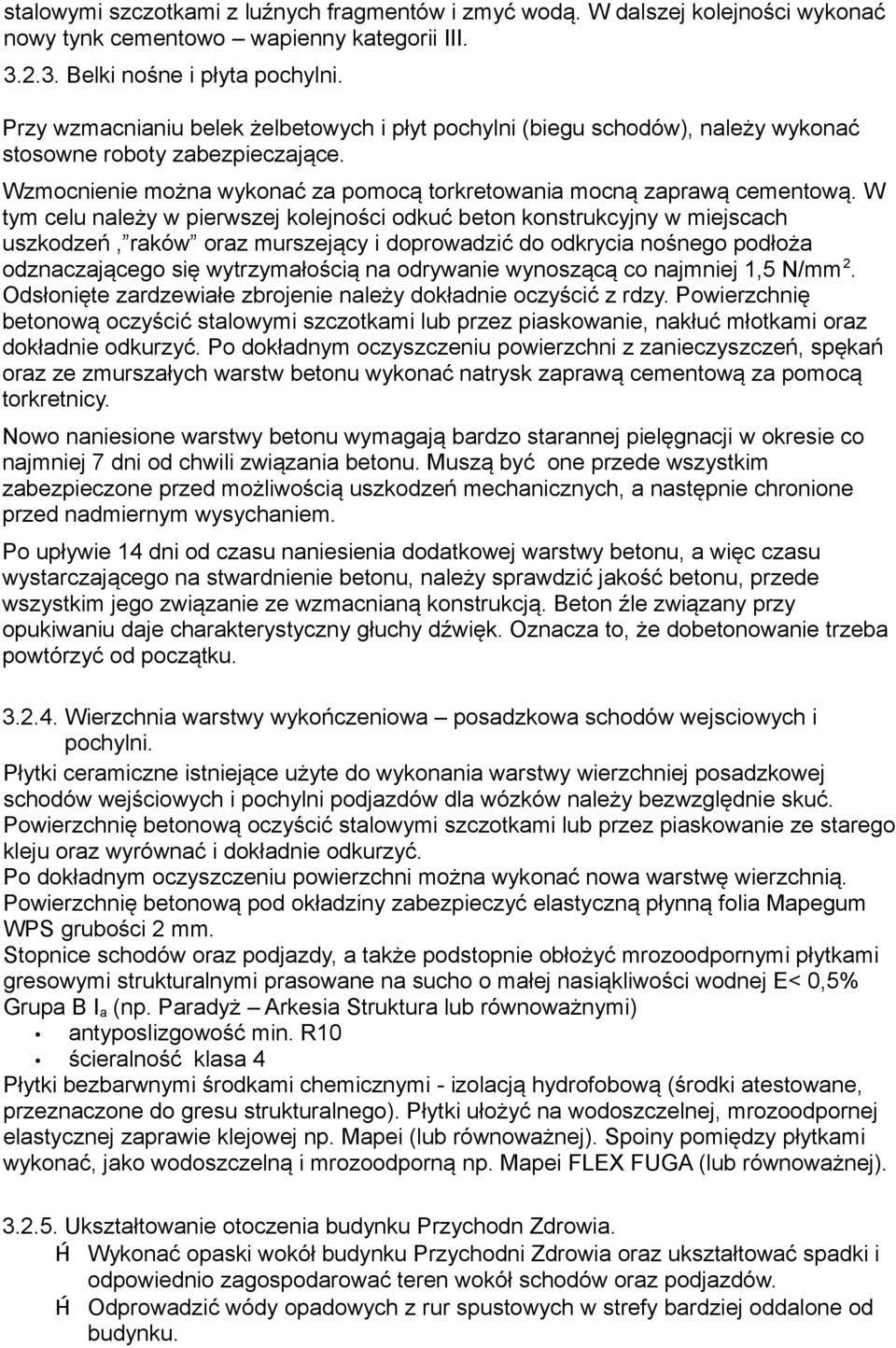

4 stalowymi szczotkami z luźnych fragmentów i zmyć wodą. W dalszej kolejności wykonać nowy tynk cementowo wapienny kategorii III Belki nośne i płyta pochylni. Przy wzmacnianiu belek żelbetowych i płyt pochylni (biegu schodów), należy wykonać stosowne roboty zabezpieczające. Wzmocnienie można wykonać za pomocą torkretowania mocną zaprawą cementową. W tym celu należy w pierwszej kolejności odkuć beton konstrukcyjny w miejscach uszkodzeń, raków oraz murszejący i doprowadzić do odkrycia nośnego podłoża odznaczającego się wytrzymałością na odrywanie wynoszącą co najmniej 1,5 N/mm 2. Odsłonięte zardzewiałe zbrojenie należy dokładnie oczyścić z rdzy. Powierzchnię betonową oczyścić stalowymi szczotkami lub przez piaskowanie, nakłuć młotkami oraz dokładnie odkurzyć. Po dokładnym oczyszczeniu powierzchni z zanieczyszczeń, spękań oraz ze zmurszałych warstw betonu wykonać natrysk zaprawą cementową za pomocą torkretnicy. Nowo naniesione warstwy betonu wymagają bardzo starannej pielęgnacji w okresie co najmniej 7 dni od chwili związania betonu. Muszą być one przede wszystkim zabezpieczone przed możliwością uszkodzeń mechanicznych, a następnie chronione przed nadmiernym wysychaniem. Po upływie 14 dni od czasu naniesienia dodatkowej warstwy betonu, a więc czasu wystarczającego na stwardnienie betonu, należy sprawdzić jakość betonu, przede wszystkim jego związanie ze wzmacnianą konstrukcją. Beton źle związany przy opukiwaniu daje charakterystyczny głuchy dźwięk. Oznacza to, że dobetonowanie trzeba powtórzyć od początku Wierzchnia warstwy wykończeniowa posadzkowa schodów wejsciowych i pochylni. Płytki ceramiczne istniejące użyte do wykonania warstwy wierzchniej posadzkowej schodów wejściowych i pochylni podjazdów dla wózków należy bezwzględnie skuć. Powierzchnię betonową oczyścić stalowymi szczotkami lub przez piaskowanie ze starego kleju oraz wyrównać i dokładnie odkurzyć. Po dokładnym oczyszczeniu powierzchni można wykonać nowa warstwę wierzchnią. Powierzchnię betonową pod okładziny zabezpieczyć elastyczną płynną folia Mapegum WPS grubości 2 mm. Stopnice schodów oraz podjazdy, a także podstopnie obłożyć mrozoodpornymi płytkami gresowymi strukturalnymi prasowane na sucho o małej nasiąkliwości wodnej E< 0,5% Grupa B I a (np. Paradyż Arkesia Struktura lub równoważnymi) antyposlizgowość min. R10 ścieralność klasa 4 Płytki bezbarwnymi środkami chemicznymi - izolacją hydrofobową (środki atestowane, przeznaczone do gresu strukturalnego). Płytki ułożyć na wodoszczelnej, mrozoodpornej elastycznej zaprawie klejowej np. Mapei (lub równoważnej). Spoiny pomiędzy płytkami wykonać, jako wodoszczelną i mrozoodporną np. Mapei FLEX FUGA (lub równoważnej) Ukształtowanie otoczenia budynku Przychodn Zdrowia. Wykonać opaski wokół budynku Przychodni Zdrowia oraz ukształtować spadki i odpowiednio zagospodarować teren wokół schodów oraz podjazdów. Odprowadzić wódy opadowych z rur spustowych w strefy bardziej oddalone od budynku.

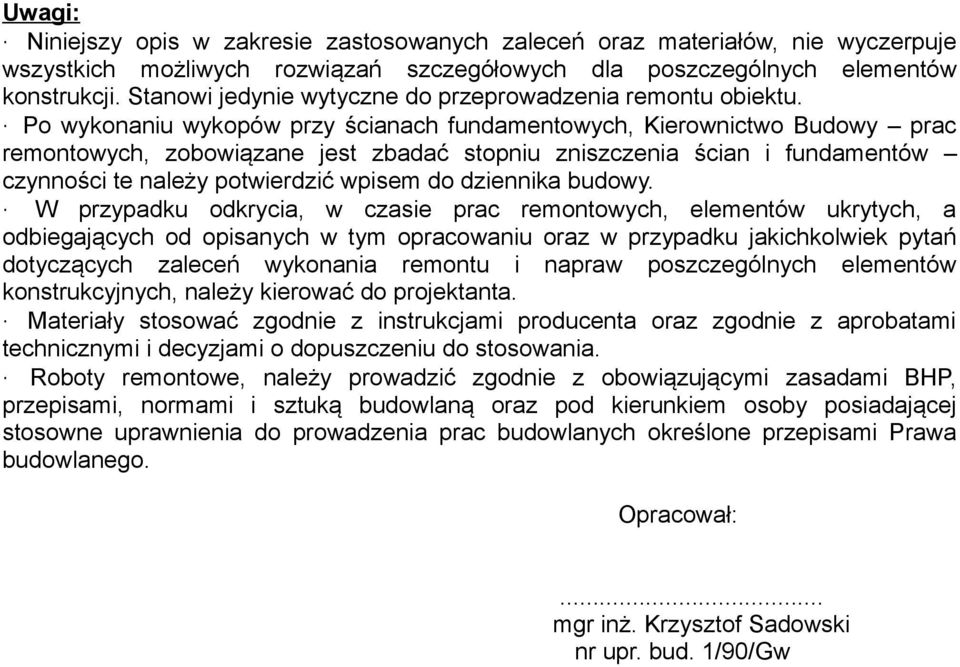

5 Uwagi: Niniejszy opis w zakresie zastosowanych zaleceń oraz materiałów, nie wyczerpuje wszystkich możliwych rozwiązań szczegółowych dla poszczególnych elementów konstrukcji. Stanowi jedynie wytyczne do przeprowadzenia remontu obiektu. Po wykonaniu wykopów przy ścianach fundamentowych, Kierownictwo Budowy prac remontowych, zobowiązane jest zbadać stopniu zniszczenia ścian i fundamentów czynności te należy potwierdzić wpisem do dziennika budowy. W przypadku odkrycia, w czasie prac remontowych, elementów ukrytych, a odbiegających od opisanych w tym opracowaniu oraz w przypadku jakichkolwiek pytań dotyczących zaleceń wykonania remontu i napraw poszczególnych elementów konstrukcyjnych, należy kierować do projektanta. Materiały stosować zgodnie z instrukcjami producenta oraz zgodnie z aprobatami technicznymi i decyzjami o dopuszczeniu do stosowania. Roboty remontowe, należy prowadzić zgodnie z obowiązującymi zasadami BHP, przepisami, normami i sztuką budowlaną oraz pod kierunkiem osoby posiadającej stosowne uprawnienia do prowadzenia prac budowlanych określone przepisami Prawa budowlanego. Opracował:... mgr inż. Krzysztof Sadowski nr upr. bud. 1/90/Gw
