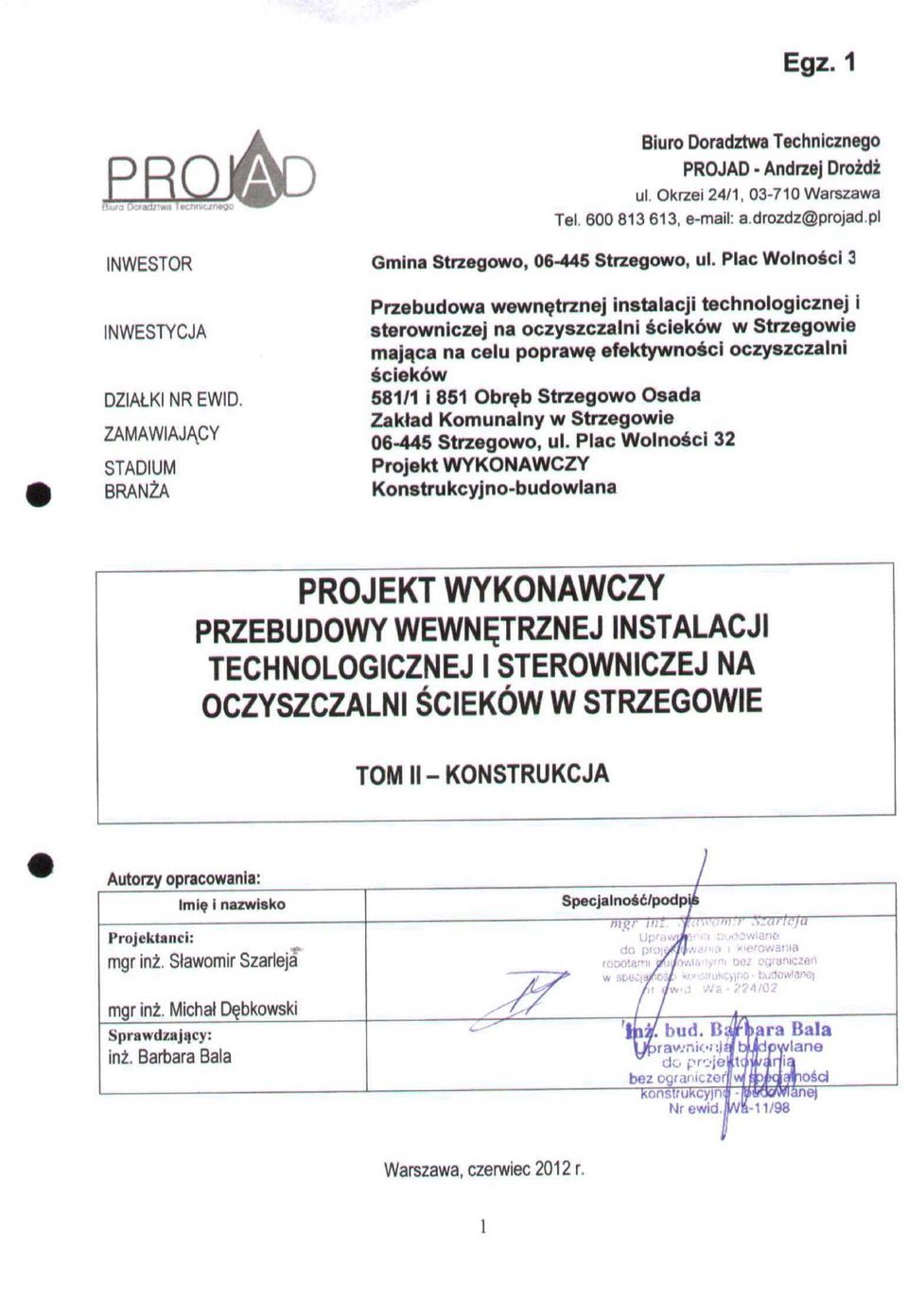

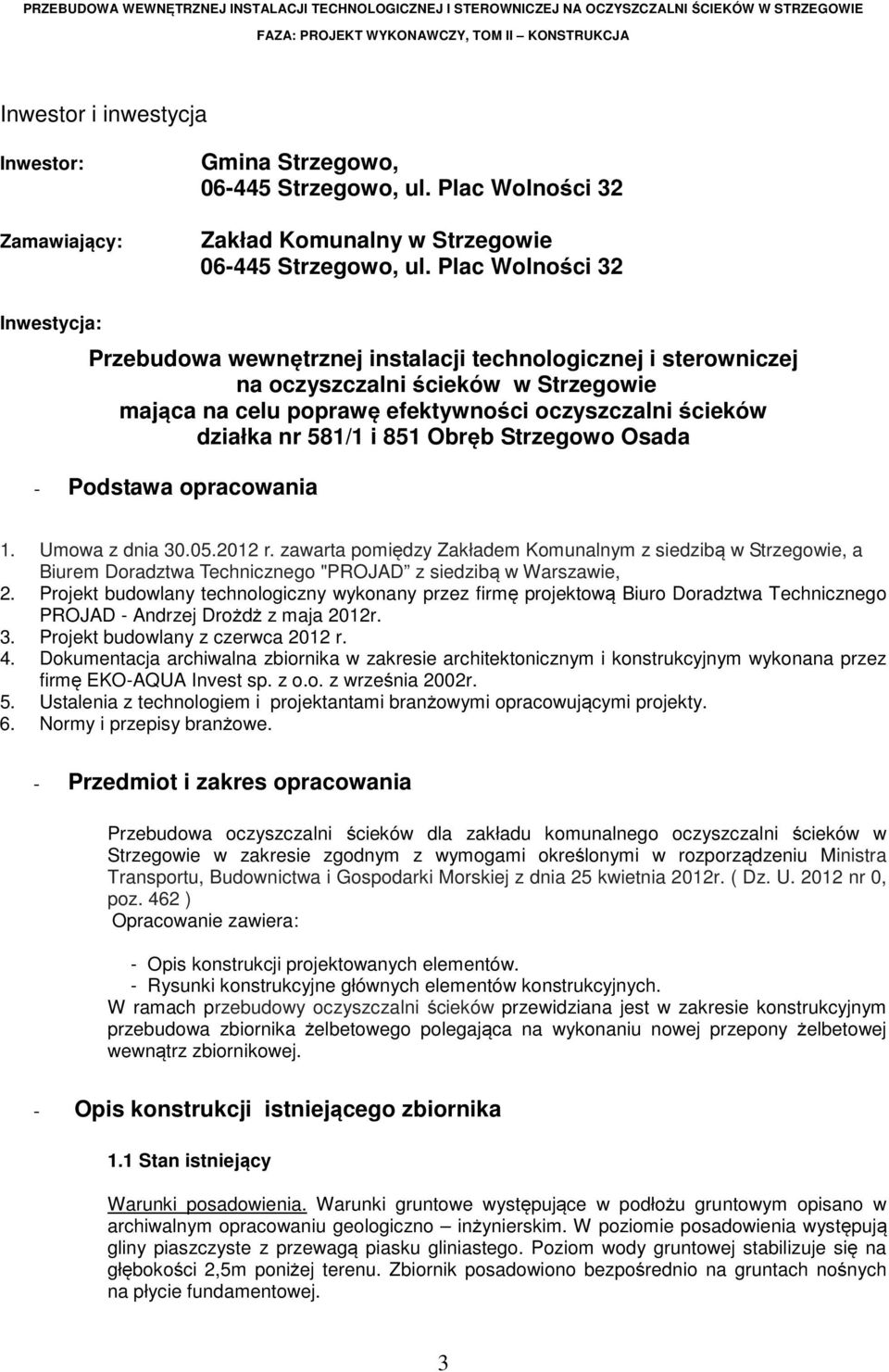

2 PRZEBUDOWA WEWNĘTRZNEJ INSTALACJI TECHNOLOGICZNEJ I STEROWNICZEJ NA OCZYSZCZALNI ŚCIEKÓW W STRZEGOWIE FAZA: PROJEKT WYKONAWCZY, TOM II KONSTRUKCJA Inwestor i inwestycja Inwestor: Zamawiający: Gmina Strzegowo, Strzegowo, ul. Plac Wolności 32 Zakład Komunalny w Strzegowie Strzegowo, ul. Plac Wolności 32 Inwestycja: Przebudowa wewnętrznej instalacji technologicznej i sterowniczej na oczyszczalni ścieków w Strzegowie mająca na celu poprawę efektywności oczyszczalni ścieków działka nr 581/1 i 851 Obręb Strzegowo Osada - Podstawa opracowania 1. Umowa z dnia r. zawarta pomiędzy Zakładem Komunalnym z siedzibą w Strzegowie, a Biurem Doradztwa Technicznego "PROJAD z siedzibą w Warszawie, 2. Projekt budowlany technologiczny wykonany przez firmę projektową Biuro Doradztwa Technicznego PROJAD - Andrzej Drożdż z maja 2012r. 3. Projekt budowlany z czerwca 2012 r. 4. Dokumentacja archiwalna zbiornika w zakresie architektonicznym i konstrukcyjnym wykonana przez firmę EKO-AQUA Invest sp. z o.o. z września 2002r. 5. Ustalenia z technologiem i projektantami branżowymi opracowującymi projekty. 6. Normy i przepisy branżowe. - Przedmiot i zakres opracowania Przebudowa oczyszczalni ścieków dla zakładu komunalnego oczyszczalni ścieków w Strzegowie w zakresie zgodnym z wymogami określonymi w rozporządzeniu Ministra Transportu, Budownictwa i Gospodarki Morskiej z dnia 25 kwietnia 2012r. ( Dz. U nr 0, poz. 462 ) Opracowanie zawiera: - Opis konstrukcji projektowanych elementów. - Rysunki konstrukcyjne głównych elementów konstrukcyjnych. W ramach przebudowy oczyszczalni ścieków przewidziana jest w zakresie konstrukcyjnym przebudowa zbiornika żelbetowego polegająca na wykonaniu nowej przepony żelbetowej wewnątrz zbiornikowej. - Opis konstrukcji istniejącego zbiornika 1.1 Stan istniejący Warunki posadowienia. Warunki gruntowe występujące w podłożu gruntowym opisano w archiwalnym opracowaniu geologiczno inżynierskim. W poziomie posadowienia występują gliny piaszczyste z przewagą piasku gliniastego. Poziom wody gruntowej stabilizuje się na głębokości 2,5m poniżej terenu. Zbiornik posadowiono bezpośrednio na gruntach nośnych na płycie fundamentowej. 3

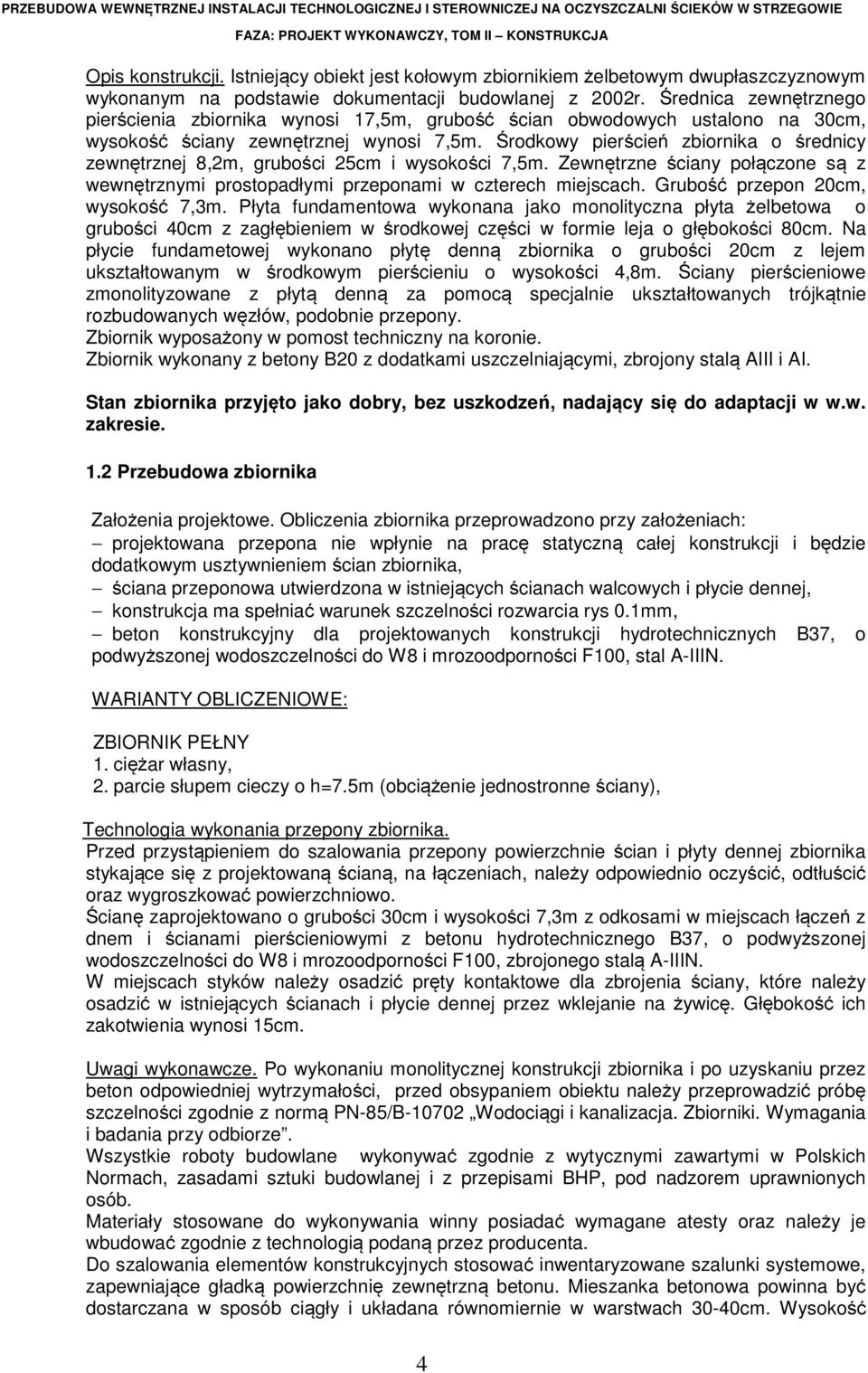

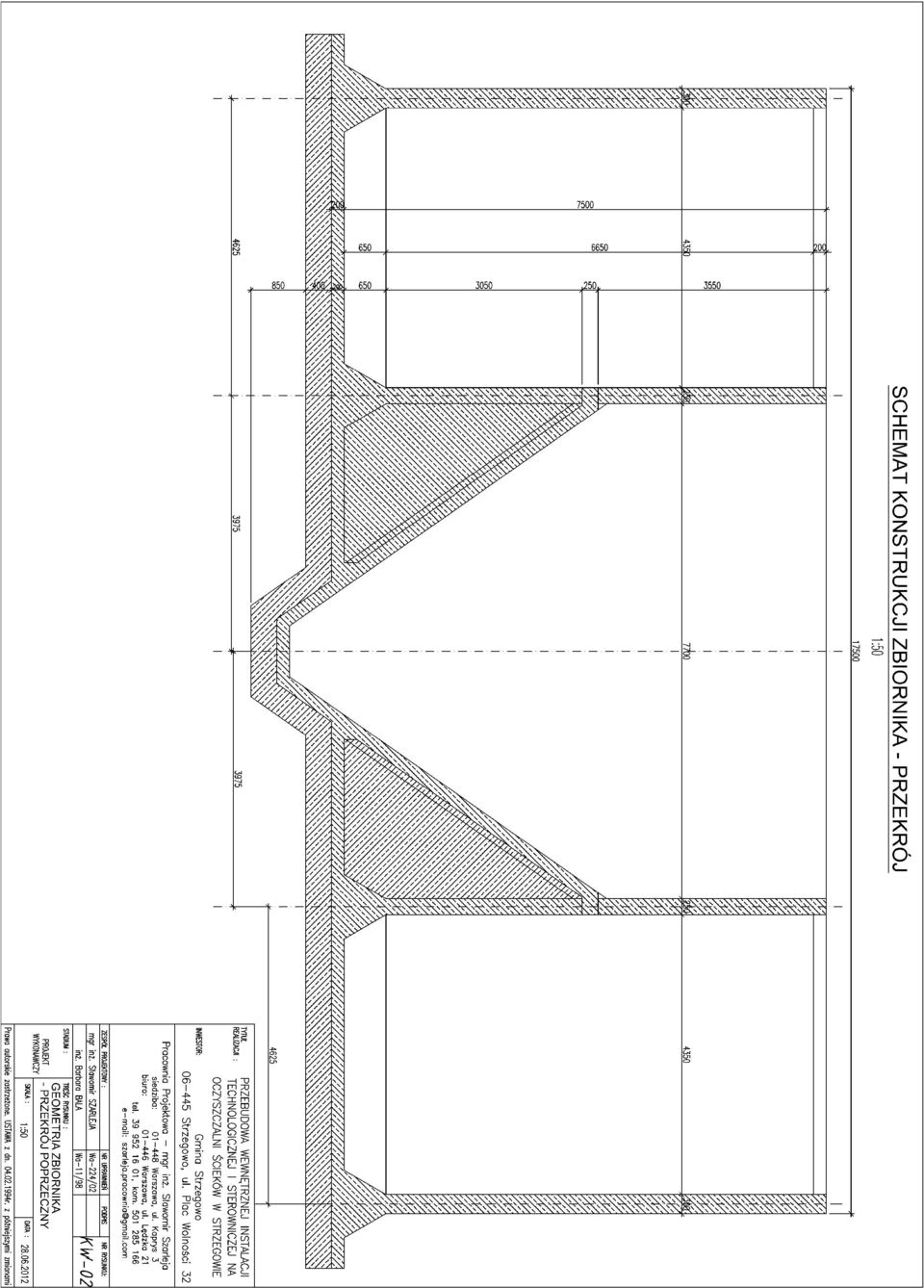

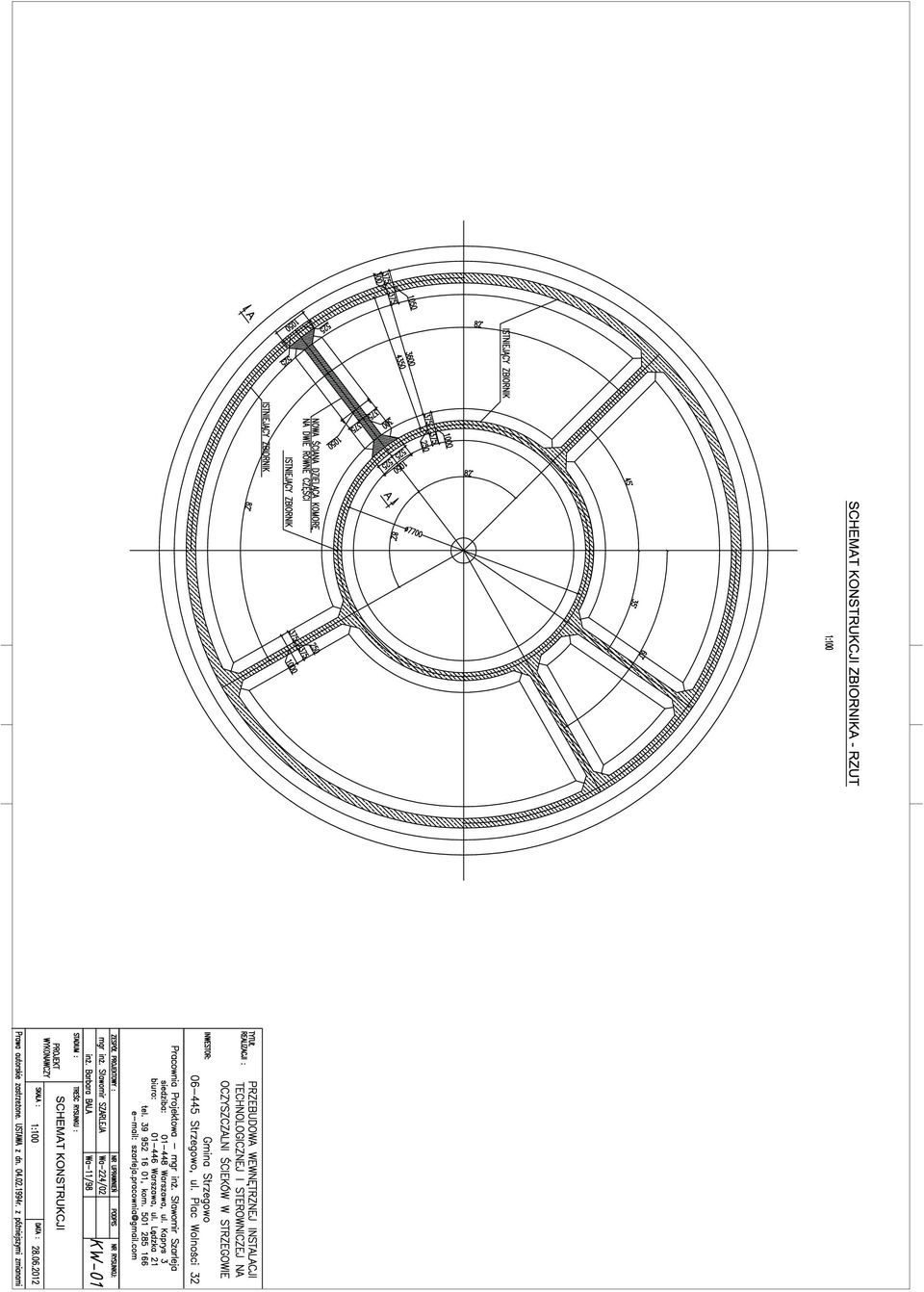

3 PRZEBUDOWA WEWNĘTRZNEJ INSTALACJI TECHNOLOGICZNEJ I STEROWNICZEJ NA OCZYSZCZALNI ŚCIEKÓW W STRZEGOWIE FAZA: PROJEKT WYKONAWCZY, TOM II KONSTRUKCJA Opis konstrukcji. Istniejący obiekt jest kołowym zbiornikiem żelbetowym dwupłaszczyznowym wykonanym na podstawie dokumentacji budowlanej z 2002r. Średnica zewnętrznego pierścienia zbiornika wynosi 17,5m, grubość ścian obwodowych ustalono na 30cm, wysokość ściany zewnętrznej wynosi 7,5m. Środkowy pierścień zbiornika o średnicy zewnętrznej 8,2m, grubości 25cm i wysokości 7,5m. Zewnętrzne ściany połączone są z wewnętrznymi prostopadłymi przeponami w czterech miejscach. Grubość przepon 20cm, wysokość 7,3m. Płyta fundamentowa wykonana jako monolityczna płyta żelbetowa o grubości 40cm z zagłębieniem w środkowej części w formie leja o głębokości 80cm. Na płycie fundametowej wykonano płytę denną zbiornika o grubości 20cm z lejem ukształtowanym w środkowym pierścieniu o wysokości 4,8m. Ściany pierścieniowe zmonolityzowane z płytą denną za pomocą specjalnie ukształtowanych trójkątnie rozbudowanych węzłów, podobnie przepony. Zbiornik wyposażony w pomost techniczny na koronie. Zbiornik wykonany z betony B20 z dodatkami uszczelniającymi, zbrojony stalą AIII i AI. Stan zbiornika przyjęto jako dobry, bez uszkodzeń, nadający się do adaptacji w w.w. zakresie. 1.2 Przebudowa zbiornika Założenia projektowe. Obliczenia zbiornika przeprowadzono przy założeniach: projektowana przepona nie wpłynie na pracę statyczną całej konstrukcji i będzie dodatkowym usztywnieniem ścian zbiornika, ściana przeponowa utwierdzona w istniejących ścianach walcowych i płycie dennej, konstrukcja ma spełniać warunek szczelności rozwarcia rys 0.1mm, beton konstrukcyjny dla projektowanych konstrukcji hydrotechnicznych B37, o podwyższonej wodoszczelności do W8 i mrozoodporności F100, stal A-IIIN. WARIANTY OBLICZENIOWE: ZBIORNIK PEŁNY 1. ciężar własny, 2. parcie słupem cieczy o h=7.5m (obciążenie jednostronne ściany), Technologia wykonania przepony zbiornika. Przed przystąpieniem do szalowania przepony powierzchnie ścian i płyty dennej zbiornika stykające się z projektowaną ścianą, na łączeniach, należy odpowiednio oczyścić, odtłuścić oraz wygroszkować powierzchniowo. Ścianę zaprojektowano o grubości 30cm i wysokości 7,3m z odkosami w miejscach łączeń z dnem i ścianami pierścieniowymi z betonu hydrotechnicznego B37, o podwyższonej wodoszczelności do W8 i mrozoodporności F100, zbrojonego stalą A-IIIN. W miejscach styków należy osadzić pręty kontaktowe dla zbrojenia ściany, które należy osadzić w istniejących ścianach i płycie dennej przez wklejanie na żywicę. Głębokość ich zakotwienia wynosi 15cm. Uwagi wykonawcze. Po wykonaniu monolitycznej konstrukcji zbiornika i po uzyskaniu przez beton odpowiedniej wytrzymałości, przed obsypaniem obiektu należy przeprowadzić próbę szczelności zgodnie z normą PN-85/B Wodociągi i kanalizacja. Zbiorniki. Wymagania i badania przy odbiorze. Wszystkie roboty budowlane wykonywać zgodnie z wytycznymi zawartymi w Polskich Normach, zasadami sztuki budowlanej i z przepisami BHP, pod nadzorem uprawnionych osób. Materiały stosowane do wykonywania winny posiadać wymagane atesty oraz należy je wbudować zgodnie z technologią podaną przez producenta. Do szalowania elementów konstrukcyjnych stosować inwentaryzowane szalunki systemowe, zapewniające gładką powierzchnię zewnętrzną betonu. Mieszanka betonowa powinna być dostarczana w sposób ciągły i układana równomiernie w warstwach 30-40cm. Wysokość 4

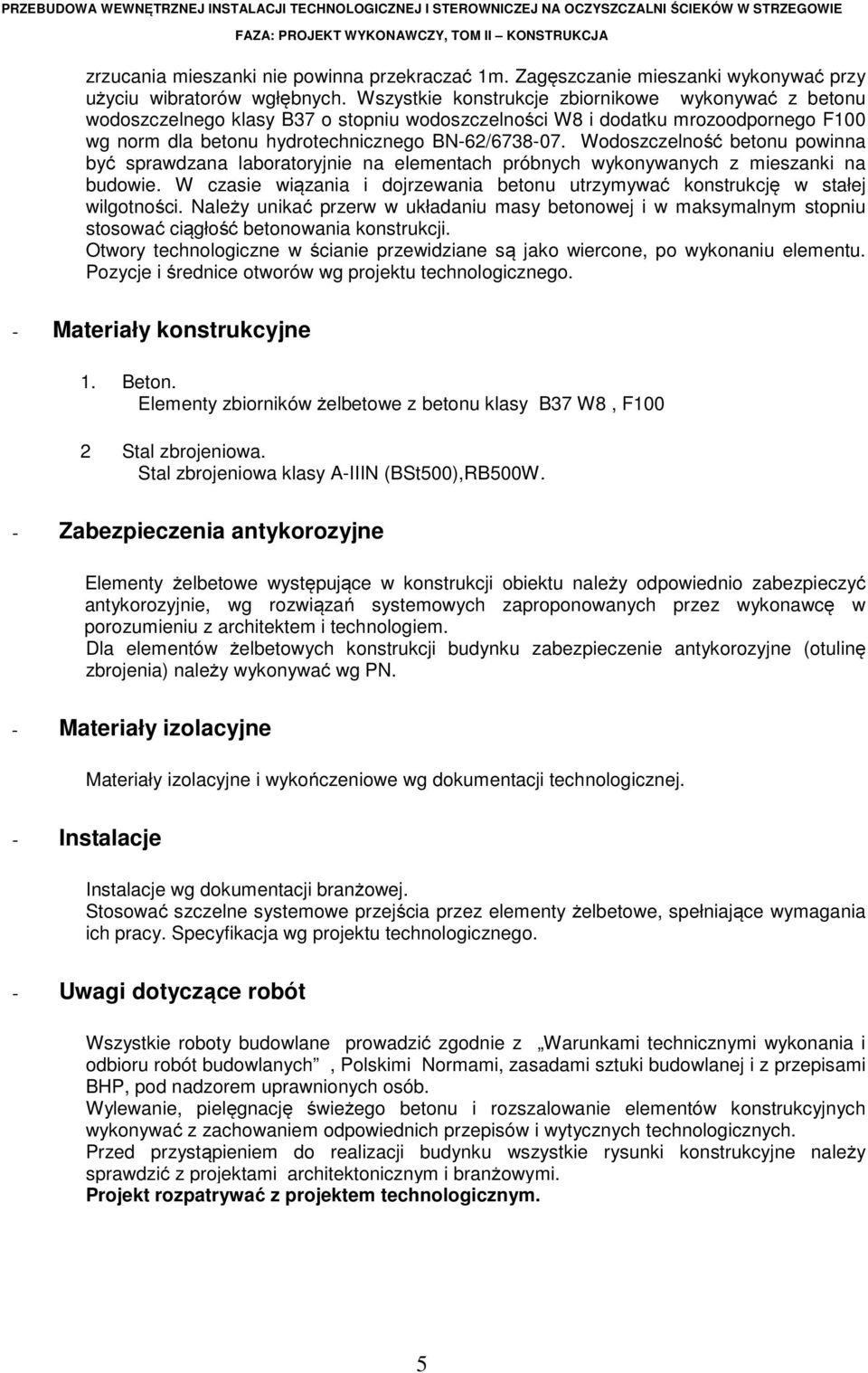

4 PRZEBUDOWA WEWNĘTRZNEJ INSTALACJI TECHNOLOGICZNEJ I STEROWNICZEJ NA OCZYSZCZALNI ŚCIEKÓW W STRZEGOWIE FAZA: PROJEKT WYKONAWCZY, TOM II KONSTRUKCJA zrzucania mieszanki nie powinna przekraczać 1m. Zagęszczanie mieszanki wykonywać przy użyciu wibratorów wgłębnych. Wszystkie konstrukcje zbiornikowe wykonywać z betonu wodoszczelnego klasy B37 o stopniu wodoszczelności W8 i dodatku mrozoodpornego F100 wg norm dla betonu hydrotechnicznego BN-62/ Wodoszczelność betonu powinna być sprawdzana laboratoryjnie na elementach próbnych wykonywanych z mieszanki na budowie. W czasie wiązania i dojrzewania betonu utrzymywać konstrukcję w stałej wilgotności. Należy unikać przerw w układaniu masy betonowej i w maksymalnym stopniu stosować ciągłość betonowania konstrukcji. Otwory technologiczne w ścianie przewidziane są jako wiercone, po wykonaniu elementu. Pozycje i średnice otworów wg projektu technologicznego. - Materiały konstrukcyjne 1. Beton. Elementy zbiorników żelbetowe z betonu klasy B37 W8, F100 2 Stal zbrojeniowa. Stal zbrojeniowa klasy A-IIIN (BSt500),RB500W. - Zabezpieczenia antykorozyjne Elementy żelbetowe występujące w konstrukcji obiektu należy odpowiednio zabezpieczyć antykorozyjnie, wg rozwiązań systemowych zaproponowanych przez wykonawcę w porozumieniu z architektem i technologiem. Dla elementów żelbetowych konstrukcji budynku zabezpieczenie antykorozyjne (otulinę zbrojenia) należy wykonywać wg PN. - Materiały izolacyjne Materiały izolacyjne i wykończeniowe wg dokumentacji technologicznej. - Instalacje Instalacje wg dokumentacji branżowej. Stosować szczelne systemowe przejścia przez elementy żelbetowe, spełniające wymagania ich pracy. Specyfikacja wg projektu technologicznego. - Uwagi dotyczące robót Wszystkie roboty budowlane prowadzić zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlanych, Polskimi Normami, zasadami sztuki budowlanej i z przepisami BHP, pod nadzorem uprawnionych osób. Wylewanie, pielęgnację świeżego betonu i rozszalowanie elementów konstrukcyjnych wykonywać z zachowaniem odpowiednich przepisów i wytycznych technologicznych. Przed przystąpieniem do realizacji budynku wszystkie rysunki konstrukcyjne należy sprawdzić z projektami architektonicznym i branżowymi. Projekt rozpatrywać z projektem technologicznym. 5

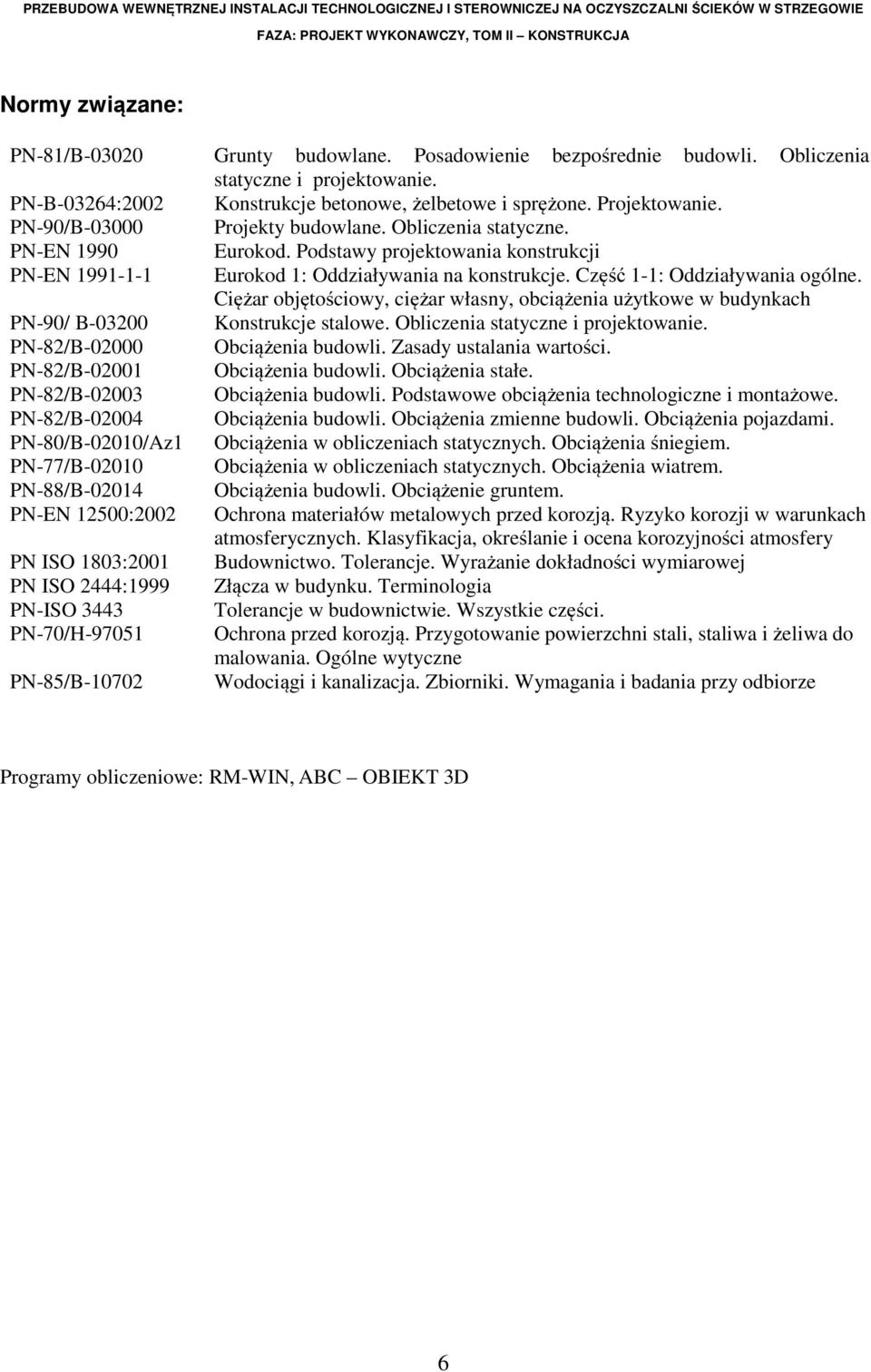

5 PRZEBUDOWA WEWNĘTRZNEJ INSTALACJI TECHNOLOGICZNEJ I STEROWNICZEJ NA OCZYSZCZALNI ŚCIEKÓW W STRZEGOWIE FAZA: PROJEKT WYKONAWCZY, TOM II KONSTRUKCJA Normy związane: PN-81/B Grunty budowlane. Posadowienie bezpośrednie budowli. Obliczenia statyczne i projektowanie. PN-B-03264:2002 Konstrukcje betonowe, żelbetowe i sprężone. Projektowanie. PN-90/B Projekty budowlane. Obliczenia statyczne. PN-EN 1990 Eurokod. Podstawy projektowania konstrukcji PN-EN Eurokod 1: Oddziaływania na konstrukcje. Część 1-1: Oddziaływania ogólne. Ciężar objętościowy, ciężar własny, obciążenia użytkowe w budynkach PN-90/ B Konstrukcje stalowe. Obliczenia statyczne i projektowanie. PN-82/B Obciążenia budowli. Zasady ustalania wartości. PN-82/B Obciążenia budowli. Obciążenia stałe. PN-82/B Obciążenia budowli. Podstawowe obciążenia technologiczne i montażowe. PN-82/B Obciążenia budowli. Obciążenia zmienne budowli. Obciążenia pojazdami. PN-80/B-02010/Az1 Obciążenia w obliczeniach statycznych. Obciążenia śniegiem. PN-77/B Obciążenia w obliczeniach statycznych. Obciążenia wiatrem. PN-88/B Obciążenia budowli. Obciążenie gruntem. PN-EN 12500:2002 Ochrona materiałów metalowych przed korozją. Ryzyko korozji w warunkach atmosferycznych. Klasyfikacja, określanie i ocena korozyjności atmosfery PN ISO 1803:2001 Budownictwo. Tolerancje. Wyrażanie dokładności wymiarowej PN ISO 2444:1999 Złącza w budynku. Terminologia PN-ISO 3443 Tolerancje w budownictwie. Wszystkie części. PN-70/H Ochrona przed korozją. Przygotowanie powierzchni stali, staliwa i żeliwa do malowania. Ogólne wytyczne PN-85/B Wodociągi i kanalizacja. Zbiorniki. Wymagania i badania przy odbiorze Programy obliczeniowe: RM-WIN, ABC OBIEKT 3D 6

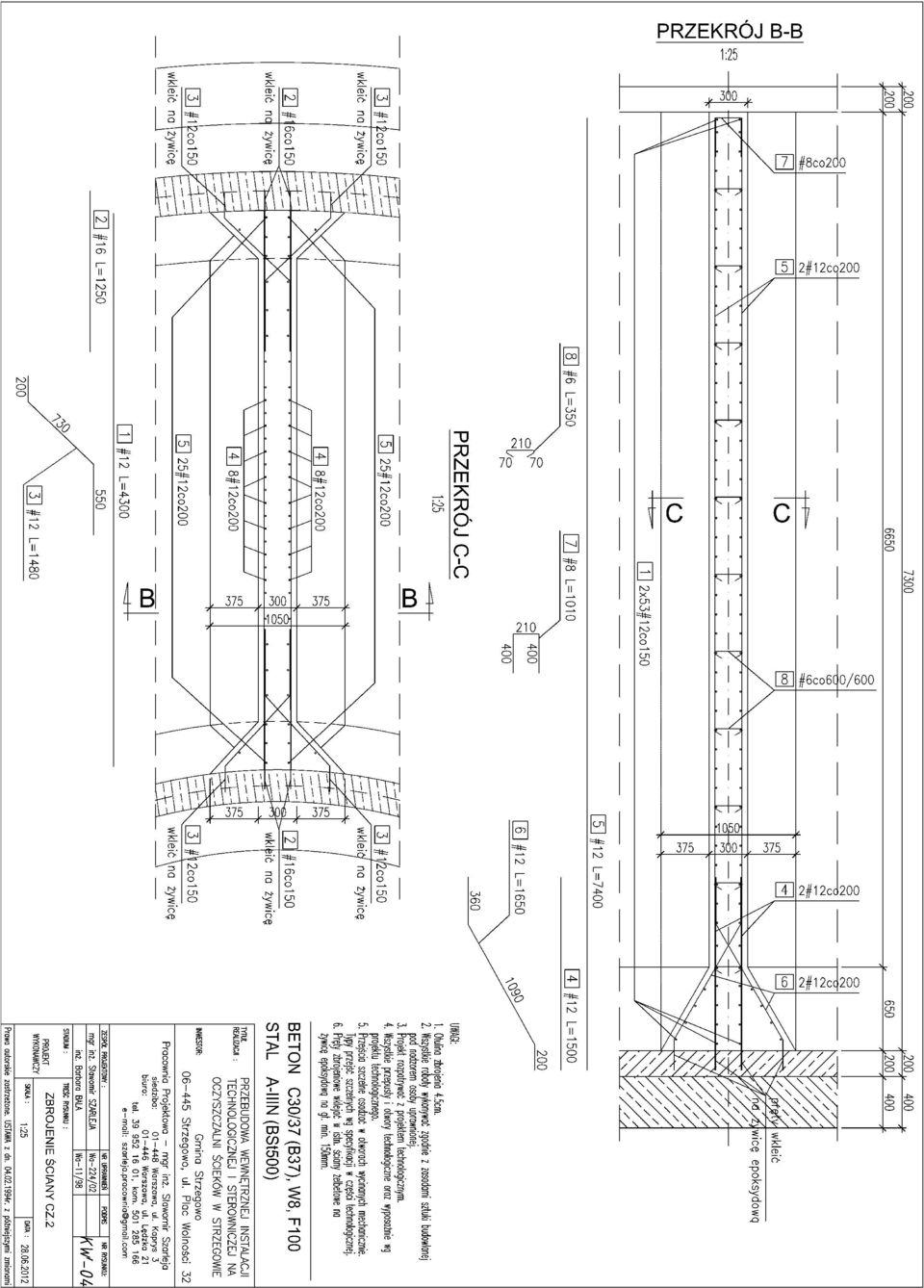

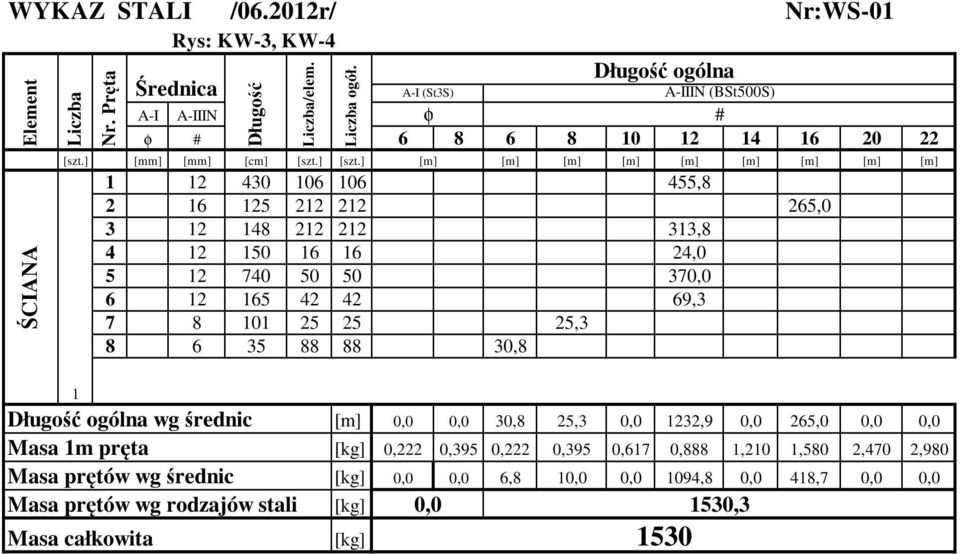

6 WYKAZ STALI / r/ Nr:WS-01 Rys: KW-3, KW-4 Element ŚCIANA Liczba Nr. Pręta Długość ogólna Średnica A-I (St3S) A-IIIN (BSt500S) A-I A-IIIN φ # φ # Długość Liczba/elem. Liczba ogół. [szt.] [mm] [mm] [cm] [szt.] [szt.] [m] [m] [m] [m] [m] [m] [m] [m] [m] , , , , , , , ,8 1 Długość ogólna wg średnic [m] 0,0 0,0 30,8 25,3 0,0 1232,9 0,0 265,0 0,0 0,0 Masa 1m pręta [kg] 0,222 0,395 0,222 0,395 0,617 0,888 1,210 1,580 2,470 2,980 Masa prętów wg średnic [kg] 0,0 0,0 6,8 10,0 0,0 1094,8 0,0 418,7 0,0 0,0 Masa prętów wg rodzajów stali Masa całkowita [kg] [kg] 0,0 1530,3 1530
