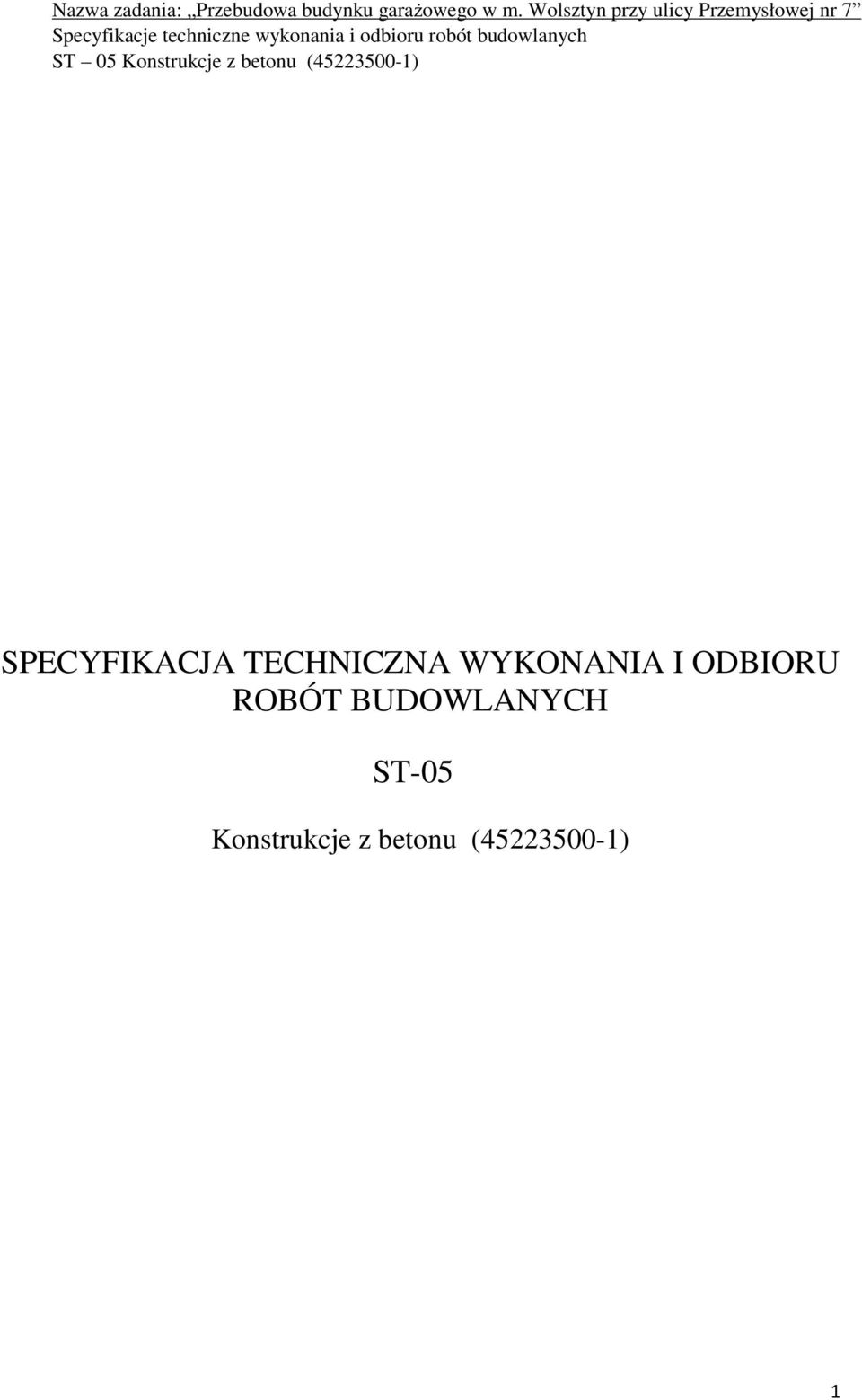

1 SPECYFIKACJA TECHNICZNA WYKONANIA I ODBIORU ROBÓT BUDOWLANYCH ST-05 Konstrukcje z betonu ( ) 1

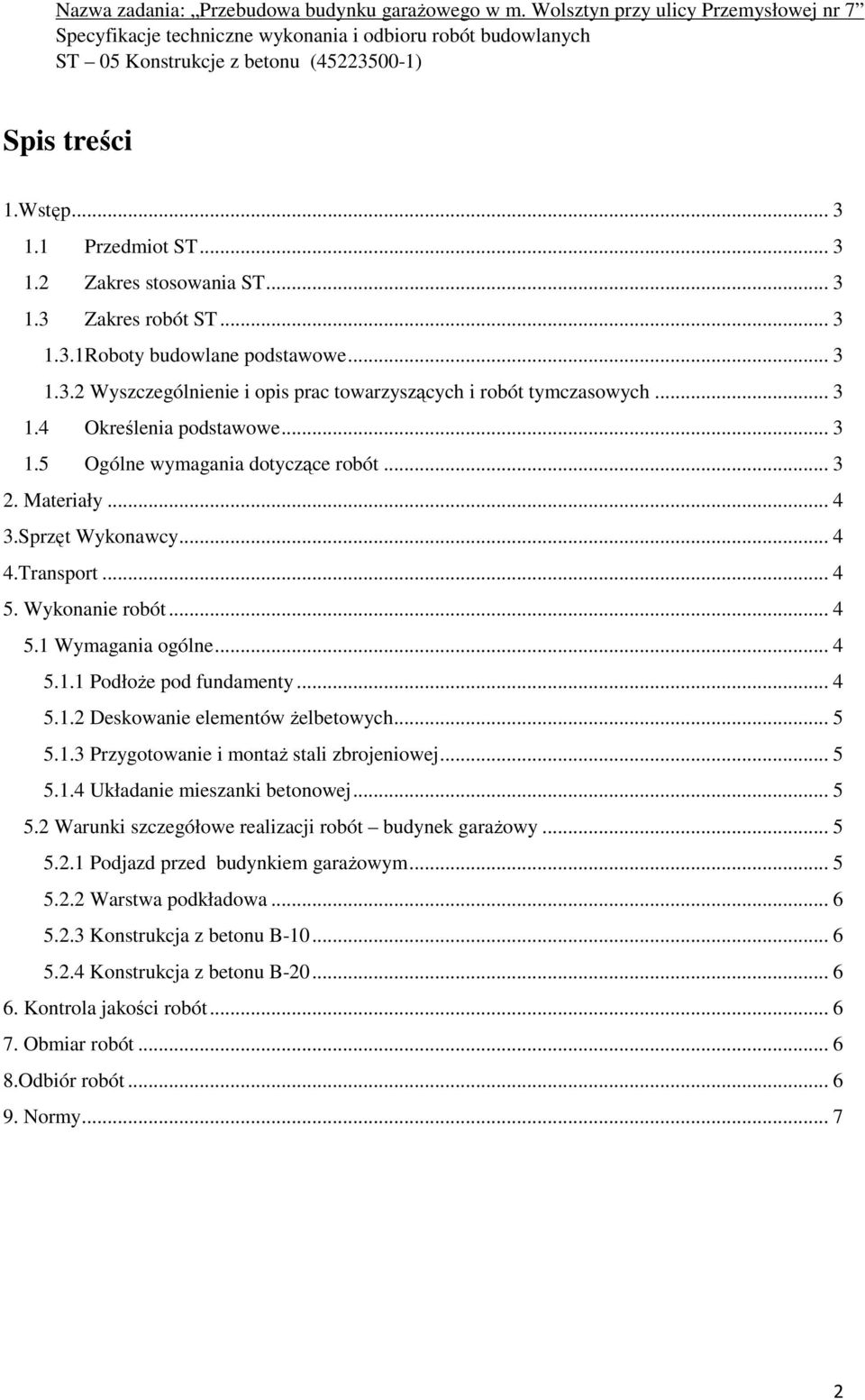

2 Spis treści 1.Wstęp Przedmiot ST Zakres stosowania ST Zakres robót ST Roboty budowlane podstawowe Wyszczególnienie i opis prac towarzyszących i robót tymczasowych Określenia podstawowe Ogólne wymagania dotyczące robót Materiały Sprzęt Wykonawcy Transport Wykonanie robót Wymagania ogólne Podłoże pod fundamenty Deskowanie elementów żelbetowych Przygotowanie i montaż stali zbrojeniowej Układanie mieszanki betonowej Warunki szczegółowe realizacji robót budynek garażowy Podjazd przed budynkiem garażowym Warstwa podkładowa Konstrukcja z betonu B Konstrukcja z betonu B Kontrola jakości robót Obmiar robót Odbiór robót Normy

3 1.Wstęp 1.1 Przedmiot ST Przedmiotem niniejszej Specyfikacji technicznej wykonania i odbioru robót budowlanych są wymagania dotyczące wykonania i odbioru konstrukcji z betonu zbrojonego w ramach zamówienia pn. Przebudowa budynku garażowego w m. Wolsztyn przy ulicy Przemysłowej nr Zakres stosowania ST Specyfikacja techniczna jest stosowana jako dokument przetargowy i kontraktowy przy zlecaniu i realizacji robót wymienionych w punkcie Zakres robót ST 1.3.1Roboty budowlane podstawowe Ustalenia zawarte w niniejszej specyfikacji dotyczą prowadzenia robót przy wykonaniu monolitycznych konstrukcji betonowych i żelbetowych budynku garażowego Wyszczególnienie i opis prac towarzyszących i robót tymczasowych Do wykonania robót budowlanych podstawowych niezbędne są następujące roboty tymczasowe: - roboty przygotowawcze i pomiarowe, - obsadzenie dybli, listew, - wykonanie i demontaż szalunków, rusztowań, - pielęgnację betonu ułożonego w konstrukcji w zależności od warunków atmosferycznych, oraz prace towarzyszące: - geodezyjne wytyczanie, w tym geodezyjne ustalenie usytuowania obiektu, - zabezpieczenie antykorozyjne elementów stalowych, - przy wykonaniu zbrojenia i elementów stalowych cena obejmuje również wykonanie prefabrykacji elementów zbrojeniowych i stalowych, - uporządkowanie placu budowy po robotach. 1.4 Określenia podstawowe Określenia podstawowe podane w niniejszej Specyfikacji Technicznej są zgodne z obowiązującymi odpowiednimi normami i ST - 00 "Wymagania ogólne". 1.5 Ogólne wymagania dotyczące robót Wykonawca robót jest odpowiedzialny za jakość ich wykonania oraz za zgodność robót z Dokumentacją Projektową, ST i obowiązującymi normami. Ogólne wymagania dotyczące robót podano w ST-00"Wymagania ogólne". 3

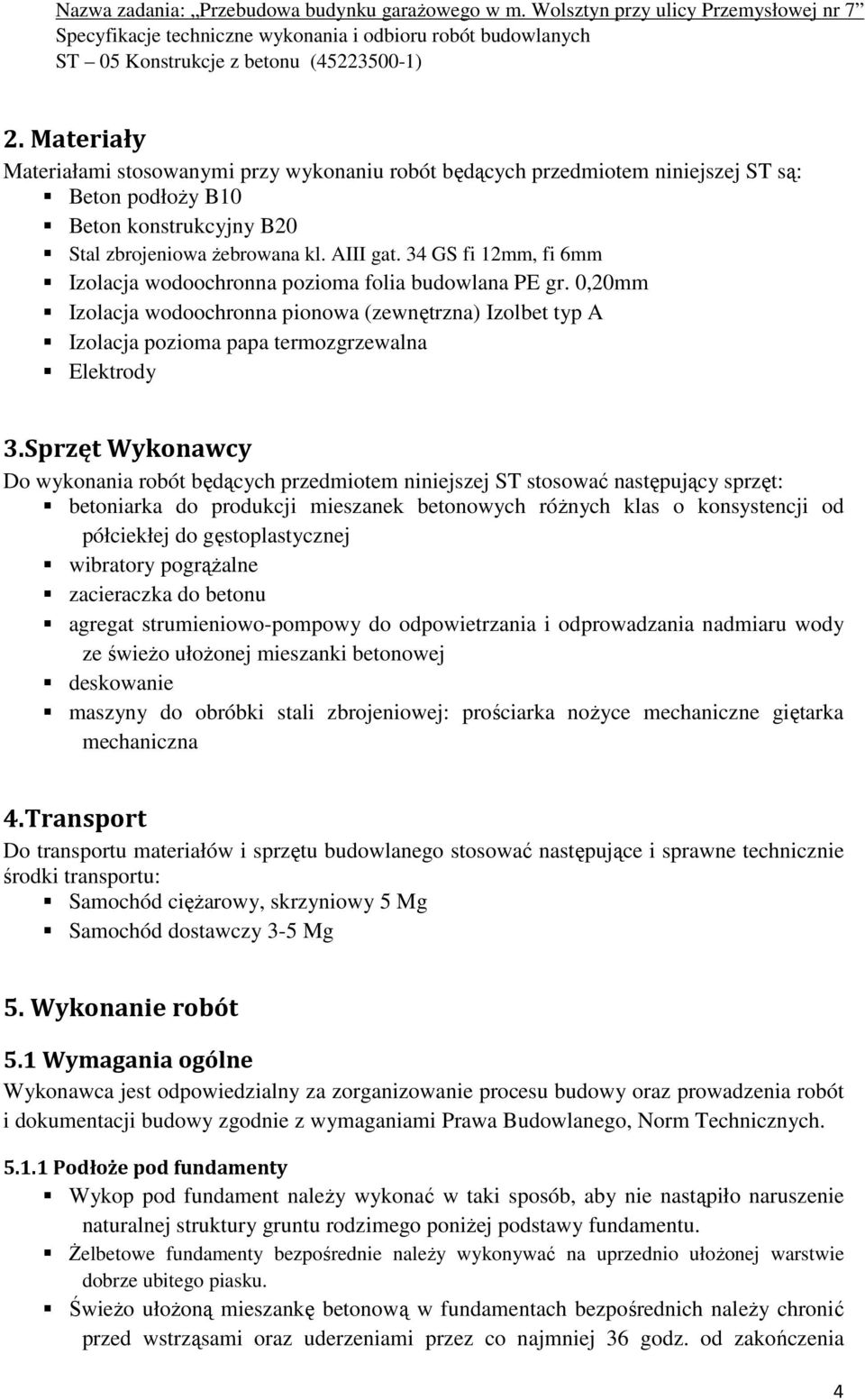

4 2. Materiały Materiałami stosowanymi przy wykonaniu robót będących przedmiotem niniejszej ST są: Beton podłoży B10 Beton konstrukcyjny B20 Stal zbrojeniowa żebrowana kl. AIII gat. 34 GS fi 12mm, fi 6mm Izolacja wodoochronna pozioma folia budowlana PE gr. 0,20mm Izolacja wodoochronna pionowa (zewnętrzna) Izolbet typ A Izolacja pozioma papa termozgrzewalna Elektrody 3.Sprzęt Wykonawcy Do wykonania robót będących przedmiotem niniejszej ST stosować następujący sprzęt: betoniarka do produkcji mieszanek betonowych różnych klas o konsystencji od półciekłej do gęstoplastycznej wibratory pogrążalne zacieraczka do betonu agregat strumieniowo-pompowy do odpowietrzania i odprowadzania nadmiaru wody ze świeżo ułożonej mieszanki betonowej deskowanie maszyny do obróbki stali zbrojeniowej: prościarka nożyce mechaniczne giętarka mechaniczna 4.Transport Do transportu materiałów i sprzętu budowlanego stosować następujące i sprawne technicznie środki transportu: Samochód ciężarowy, skrzyniowy 5 Mg Samochód dostawczy 3-5 Mg 5. Wykonanie robót 5.1 Wymagania ogólne Wykonawca jest odpowiedzialny za zorganizowanie procesu budowy oraz prowadzenia robót i dokumentacji budowy zgodnie z wymaganiami Prawa Budowlanego, Norm Technicznych Podłoże pod fundamenty Wykop pod fundament należy wykonać w taki sposób, aby nie nastąpiło naruszenie naturalnej struktury gruntu rodzimego poniżej podstawy fundamentu. Żelbetowe fundamenty bezpośrednie należy wykonywać na uprzednio ułożonej warstwie dobrze ubitego piasku. Świeżo ułożoną mieszankę betonową w fundamentach bezpośrednich należy chronić przed wstrząsami oraz uderzeniami przez co najmniej 36 godz. od zakończenia 4

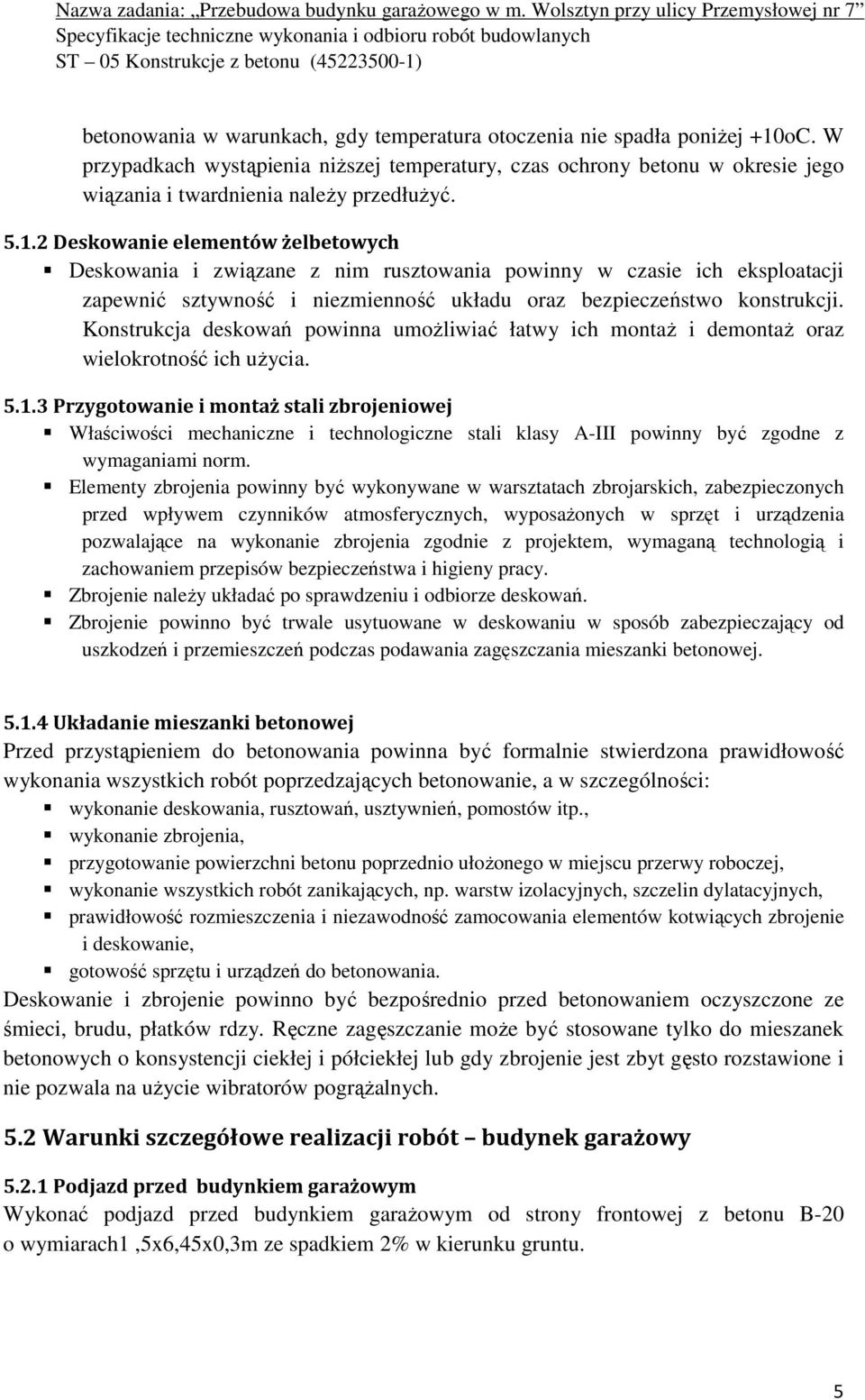

5 betonowania w warunkach, gdy temperatura otoczenia nie spadła poniżej +10oC. W przypadkach wystąpienia niższej temperatury, czas ochrony betonu w okresie jego wiązania i twardnienia należy przedłużyć Deskowanie elementów żelbetowych Deskowania i związane z nim rusztowania powinny w czasie ich eksploatacji zapewnić sztywność i niezmienność układu oraz bezpieczeństwo konstrukcji. Konstrukcja deskowań powinna umożliwiać łatwy ich montaż i demontaż oraz wielokrotność ich użycia Przygotowanie i montaż stali zbrojeniowej Właściwości mechaniczne i technologiczne stali klasy A-III powinny być zgodne z wymaganiami norm. Elementy zbrojenia powinny być wykonywane w warsztatach zbrojarskich, zabezpieczonych przed wpływem czynników atmosferycznych, wyposażonych w sprzęt i urządzenia pozwalające na wykonanie zbrojenia zgodnie z projektem, wymaganą technologią i zachowaniem przepisów bezpieczeństwa i higieny pracy. Zbrojenie należy układać po sprawdzeniu i odbiorze deskowań. Zbrojenie powinno być trwale usytuowane w deskowaniu w sposób zabezpieczający od uszkodzeń i przemieszczeń podczas podawania zagęszczania mieszanki betonowej Układanie mieszanki betonowej Przed przystąpieniem do betonowania powinna być formalnie stwierdzona prawidłowość wykonania wszystkich robót poprzedzających betonowanie, a w szczególności: wykonanie deskowania, rusztowań, usztywnień, pomostów itp., wykonanie zbrojenia, przygotowanie powierzchni betonu poprzednio ułożonego w miejscu przerwy roboczej, wykonanie wszystkich robót zanikających, np. warstw izolacyjnych, szczelin dylatacyjnych, prawidłowość rozmieszczenia i niezawodność zamocowania elementów kotwiących zbrojenie i deskowanie, gotowość sprzętu i urządzeń do betonowania. Deskowanie i zbrojenie powinno być bezpośrednio przed betonowaniem oczyszczone ze śmieci, brudu, płatków rdzy. Ręczne zagęszczanie może być stosowane tylko do mieszanek betonowych o konsystencji ciekłej i półciekłej lub gdy zbrojenie jest zbyt gęsto rozstawione i nie pozwala na użycie wibratorów pogrążalnych. 5.2 Warunki szczegółowe realizacji robót budynek garażowy Podjazd przed budynkiem garażowym Wykonać podjazd przed budynkiem garażowym od strony frontowej z betonu B-20 o wymiarach1,5x6,45x0,3m ze spadkiem 2% w kierunku gruntu. 5

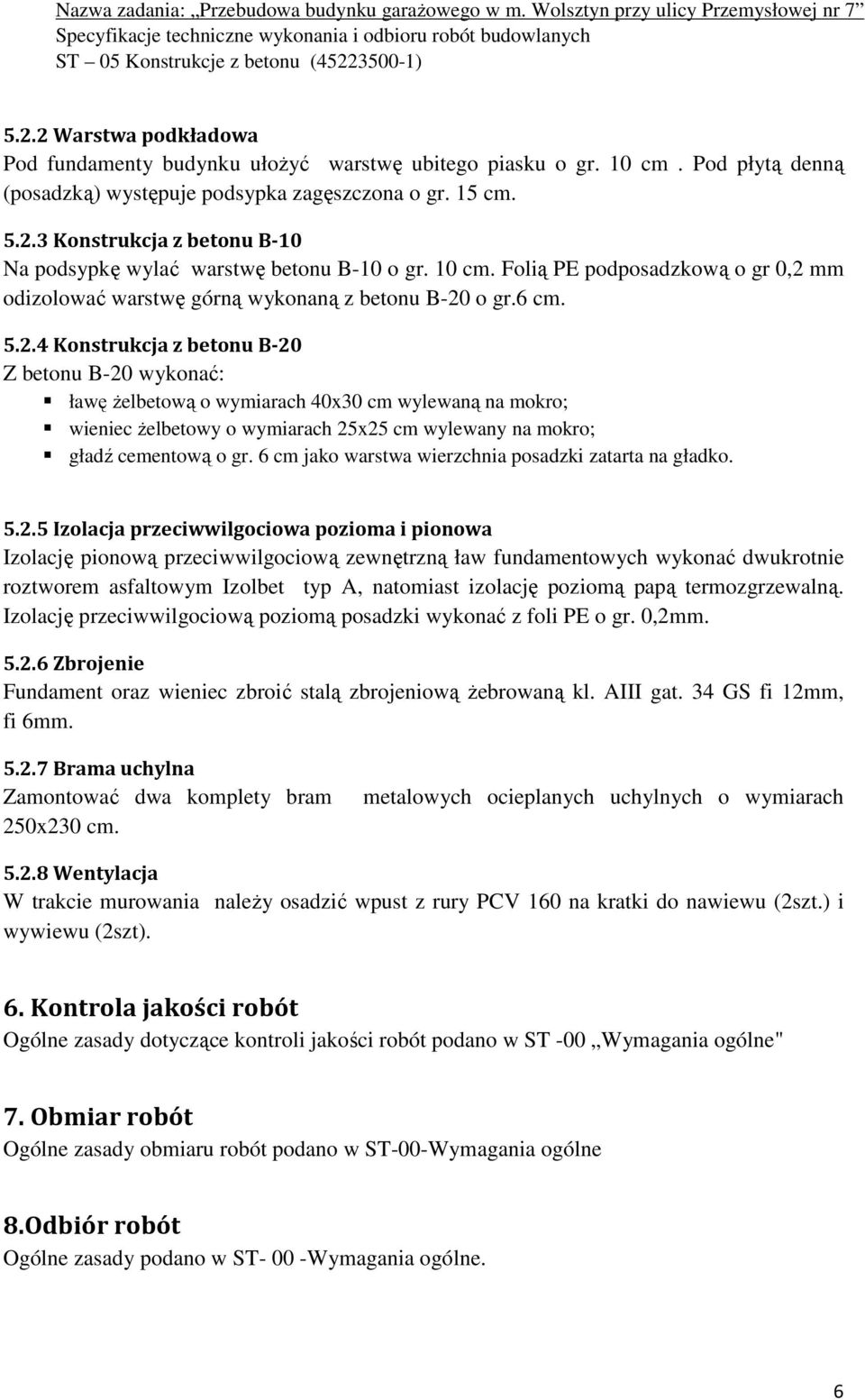

6 5.2.2 Warstwa podkładowa Pod fundamenty budynku ułożyć warstwę ubitego piasku o gr. 10 cm. Pod płytą denną (posadzką) występuje podsypka zagęszczona o gr. 15 cm Konstrukcja z betonu B-10 Na podsypkę wylać warstwę betonu B-10 o gr. 10 cm. Folią PE podposadzkową o gr 0,2 mm odizolować warstwę górną wykonaną z betonu B-20 o gr.6 cm Konstrukcja z betonu B-20 Z betonu B-20 wykonać: ławę żelbetową o wymiarach 40x30 cm wylewaną na mokro; wieniec żelbetowy o wymiarach 25x25 cm wylewany na mokro; gładź cementową o gr. 6 cm jako warstwa wierzchnia posadzki zatarta na gładko Izolacja przeciwwilgociowa pozioma i pionowa Izolację pionową przeciwwilgociową zewnętrzną ław fundamentowych wykonać dwukrotnie roztworem asfaltowym Izolbet typ A, natomiast izolację poziomą papą termozgrzewalną. Izolację przeciwwilgociową poziomą posadzki wykonać z foli PE o gr. 0,2mm Zbrojenie Fundament oraz wieniec zbroić stalą zbrojeniową żebrowaną kl. AIII gat. 34 GS fi 12mm, fi 6mm Brama uchylna Zamontować dwa komplety bram 250x230 cm. metalowych ocieplanych uchylnych o wymiarach Wentylacja W trakcie murowania należy osadzić wpust z rury PCV 160 na kratki do nawiewu (2szt.) i wywiewu (2szt). 6. Kontrola jakości robót Ogólne zasady dotyczące kontroli jakości robót podano w ST -00 Wymagania ogólne" 7. Obmiar robót Ogólne zasady obmiaru robót podano w ST-00-Wymagania ogólne 8.Odbiór robót Ogólne zasady podano w ST- 00 -Wymagania ogólne. 6

7 9. Normy Numer normy polskiej i odpowiadającej jej normy europejskiej i międzynarodowej Tytuł normy PN-EN z popr. A1, A2, Ap1 betonowe i żelbetowe. Klasyfikacja i określenie środowisk. PN-B-01801:1982 betonowe i żelbetowe. Podstawowe zasady projektowania. PN-86/B Zastąpiona częściowo przez PN-85/B w zakresie p , p , p , p.5.2. PN-85/B PN-86/B Poprawki 1 BI 5/87 poz. 35. PN-86/B PN-91/B PN-92/B PN-82/B Poprawki 1 BI 5/84 poz. 26 PN-82/B Poprawki 1 BI 11/87 poz. 101 PN-82/B Poprawki 1 BI 1/84 poz. 2 PN-82/B PN-88/B betonowe i żelbetowe. Zabezpieczenia powierzchniowe. Nazwy i określenia. Antykorozyjne zabezpieczenia w budownictwie. Ogólne zasady ochrony. Własności ochronne betonu w stosunku do stali zbrojeniowej. Badania elektrochemiczne. betonowe i żelbetowe. Ochrona materiałowo - strukturalna. Wymagania ogólne. betonowe i żelbetowe. Zabezpieczenia powierzchniowe. Zasady odbioru. betonowe i żelbetowe. Metoda badania przyczepności powłok ochronnych. Obciążenia budowli. Zasady ustalania wartości. Obciążenia budowli. Obciążenia stałe. Obciążenia budowli Obciążenia zmienne technologiczne. Podstawowe obciążenia technologiczne i montażowe. Obciążenia pojazdami. Obciążenia budowli. Obciążenia zmienne technologiczne. Obciążenia w obliczeniach statycznych. Obciążenie gruntem PN 86/B Poprawki 1 BI 11/87 poz.101 PN 90/B Obciążenia w obliczeniach statycznych. Obciążenie temperaturą Projekty budowlane. Obliczenia statyczne 7

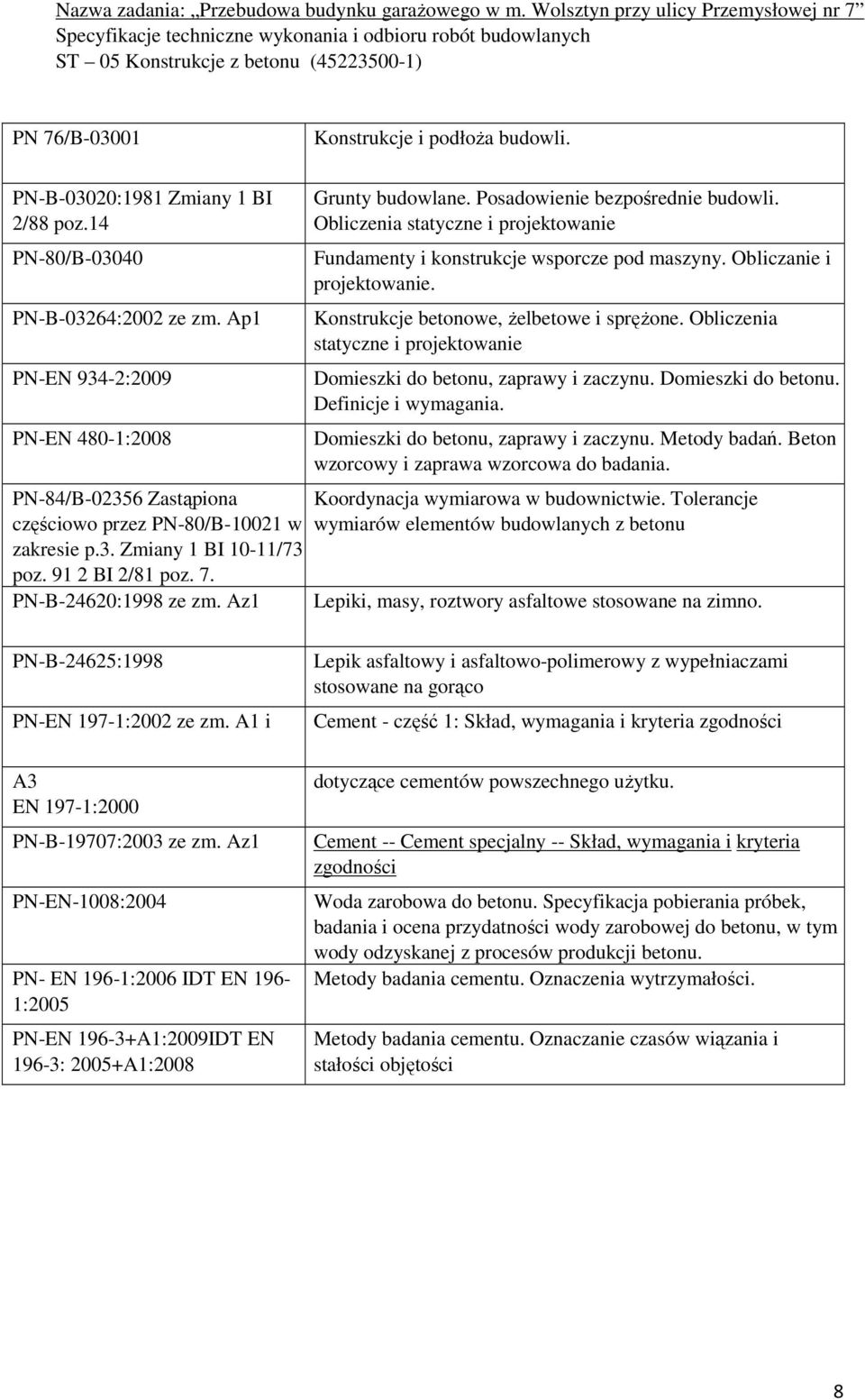

8 PN 76/B Konstrukcje i podłoża budowli. PN-B-03020:1981 Zmiany 1 BI 2/88 poz.14 PN-80/B PN-B-03264:2002 ze zm. Ap1 PN-EN 934-2:2009 PN-EN 480-1:2008 Grunty budowlane. Posadowienie bezpośrednie budowli. Obliczenia statyczne i projektowanie Fundamenty i konstrukcje wsporcze pod maszyny. Obliczanie i projektowanie. Konstrukcje betonowe, żelbetowe i sprężone. Obliczenia statyczne i projektowanie Domieszki do betonu, zaprawy i zaczynu. Domieszki do betonu. Definicje i wymagania. Domieszki do betonu, zaprawy i zaczynu. Metody badań. Beton wzorcowy i zaprawa wzorcowa do badania. PN-84/B Zastąpiona Koordynacja wymiarowa w budownictwie. Tolerancje częściowo przez PN-80/B w wymiarów elementów budowlanych z betonu zakresie p.3. Zmiany 1 BI 10-11/73 poz BI 2/81 poz. 7. PN-B-24620:1998 ze zm. Az1 Lepiki, masy, roztwory asfaltowe stosowane na zimno. PN-B-24625:1998 PN-EN 197-1:2002 ze zm. A1 i Lepik asfaltowy i asfaltowo-polimerowy z wypełniaczami stosowane na gorąco Cement - część 1: Skład, wymagania i kryteria zgodności A3 EN 197-1:2000 PN-B-19707:2003 ze zm. Az1 PN-EN-1008:2004 PN- EN 196-1:2006 IDT EN 196-1:2005 PN-EN A1:2009IDT EN 196-3: 2005+A1:2008 dotyczące cementów powszechnego użytku. Cement -- Cement specjalny -- Skład, wymagania i kryteria zgodności Woda zarobowa do betonu. Specyfikacja pobierania próbek, badania i ocena przydatności wody zarobowej do betonu, w tym wody odzyskanej z procesów produkcji betonu. Metody badania cementu. Oznaczenia wytrzymałości. Metody badania cementu. Oznaczanie czasów wiązania i stałości objętości 8
