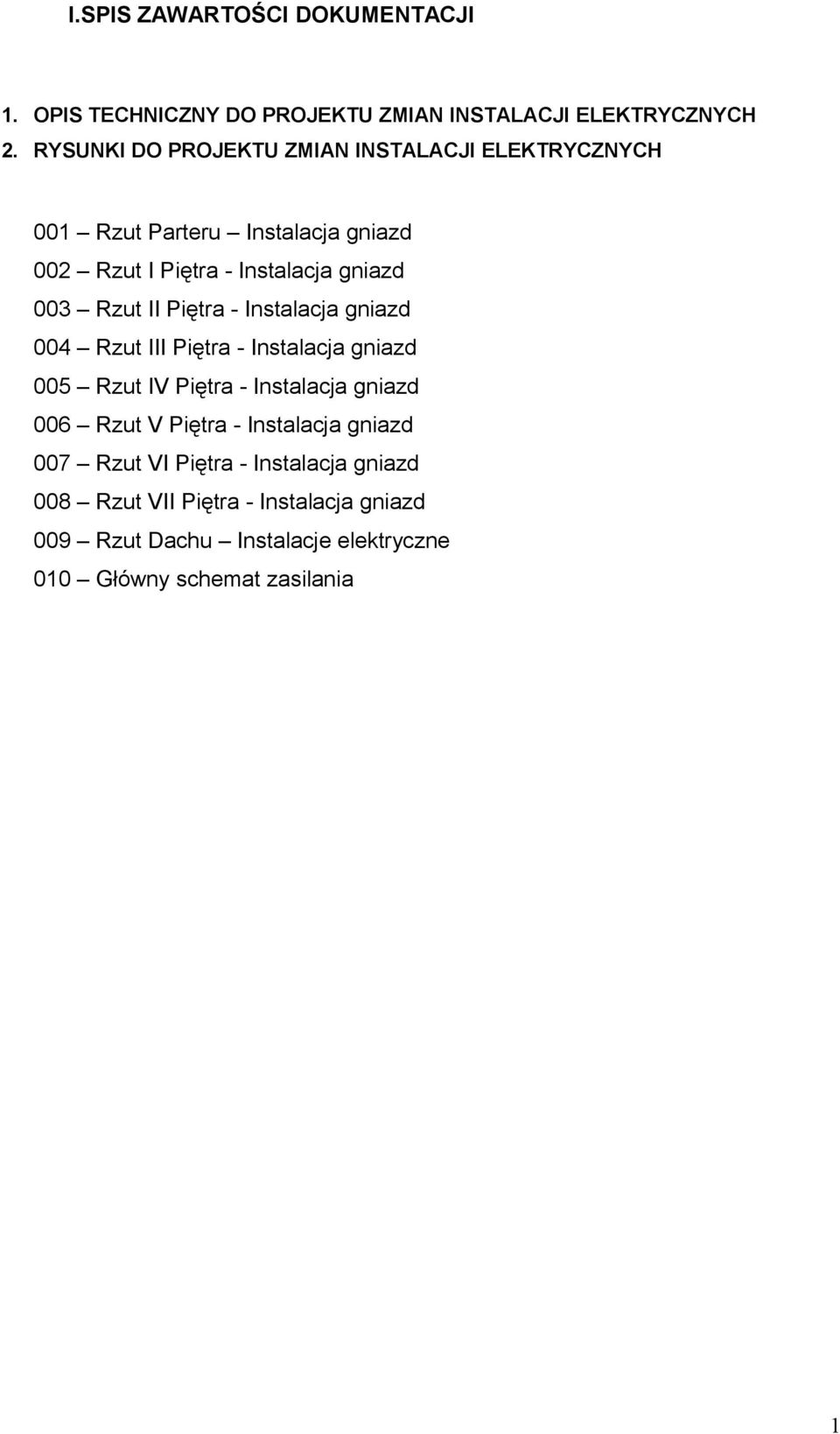

1 I.SPIS ZAWARTOŚCI DOKUMENTACJI 1. OPIS TECHNICZNY DO PROJEKTU ZMIAN INSTALACJI ELEKTRYCZNYCH 2. RYSUNKI DO PROJEKTU ZMIAN INSTALACJI ELEKTRYCZNYCH 001 Rzut Parteru Instalacja gniazd 002 Rzut I Piętra - Instalacja gniazd 003 Rzut II Piętra - Instalacja gniazd 004 Rzut III Piętra - Instalacja gniazd 005 Rzut IV Piętra - Instalacja gniazd 006 Rzut V Piętra - Instalacja gniazd 007 Rzut VI Piętra - Instalacja gniazd 008 Rzut VII Piętra - Instalacja gniazd 009 Rzut Dachu Instalacje elektryczne 010 Główny schemat zasilania 1

Rzut II Piętra - Instalacja gniazd 004 Rzut III Piętra - Instalacja gniazd 005 Rzut IV Piętra - Instalacja gniazd 006 Rzut V

2 PROJEKT ZMIAN INSTALACJI ELEKTRYCZNYCH - CZĘŚĆ OPISOWA Przebudowa Centrum Nowoczesności i Inkubatora Technologicznego w istniejącym budynku młyna i silosów zbożowych 1. Przedmiot i zakres opracowania Przedmiotem opracowania jest projekt budowlany zmian instalacji elektrycznych dla zamierzenia inwestycyjnego pn.: Adaptacja Młynów Toruńskich na Centrum Nowoczesności i Toruński Inkubator Technologiczny przy ul. Łokietka 5 i ul. Dworcowej 8-10 w Toruniu dz. nr 111, 112/1, 112/3, 187, 196/1 obręb 48 oraz dz. nr 194 obręb 48 na długości dz. nr 111 i 112/3 z obrębu 48 Projekt swoim zakresem obejmuje opracowanie zmian w instalacji elektrycznej wynikających ze zmiany systemu zabezpieczenia przed zadymieniem klatek schodowych wraz z przedsionkami oraz oddymiania poziomych dróg ewakuacyjnych (komunikacji) klatek schodowych, przedsionków ppoż, komunikacji oraz części ekspozycyjnej. 2. Podstawa opracowania Podstawę opracowania koncepcji stanowią: Wytyczne i uzgodnienia z Inwestorem Podkłady architektoniczno budowlane Normy i przepisy branżowe Ekspertyza ppoż autorstwa rzeczoznawcy ds. ppoż Ryszarda Czaplewskiego i rzeczoznawcy budowalnego Wiesława Dąbrowskiego 3. Zakres zmian w instalacjach elektrycznych Projektuje się następujace zmiany w stosunku do projektu pierwotnego: zasilanie dodatkowej hydroforni pożarowej zasilanie elementów nowo projektowanego układu oddymiania wymianę kabli zasilających rozdzielnice pożarowe zabezpieczenie odgromowe projektowanych urządzeń oddymiających na dachu

: Adaptacja Młynów Toruńskich na Centrum Nowoczesności i Toruński Inkubator Technologiczny przy ul. Łokietka 5 i ul. Dworcowej 8-10 w Toruniu dz. nr 111, 112/1, 112/3, 187, 196/1 obręb 48 oraz dz.

3 wymiana kabla zasilającego do windy pożarowej Wszystkie zmiany w instalacjach pokazano na rzutach kolorem czerwonym. Instalacje których nie wymieniono powyżej należy wykonać zgodnie z projektem pierwotnym. 4. Opis przyjętych rozwiązań 4.1. Zasilanie dodatkowej hydroforni pożarowej Projektuje się zasialnie do projektowanej hydroforni pożarowej. Urządzenie należy zasilić przewodem NKGs 5x6 sprzed głównego wyłącznika prądu Zasilanie elementów nowo projektowanego układu oddymiania Projektuje się zasilanie do projektowanego systemu oddymiania z wykorzystaniem pierwotnie projektowanych rozdzielnic wentylacji pożarowej. Rozdzielnice te są zasilane sprzed głównego wyłącznika prądu. Wszystkie urządzenia zostaną zasilone kablami o odporności ogniowej oraz zabezpieczone przeciw zwarciowo Wymianę kabli zasilających rozdzielnice pożarowe Projektuje się wymianę kabli zasilających układy oddymiające na kale o większym przekroju, kolejnym w typoszeregu Zabezpieczenie odgromowe projektowanych urządzeń oddymiających na dachu Projektuje się zabezpieczenie projektowanych urządzeń oddymiania przy pomocy instalacji zwodów pionowych. Zwody należy podłączyć do pierwotnie projektowanej instalacji odgromowej Wymiana kabla zasilającego do windy pożarowej W związku z wymianą jednej z wind na windę pożarową projektuje się zmianę kabla zasilającego to urządzenie na kabel o odporności ogniowej. Urządzenie zostanie zasilone sprzed wyłącznika głównego. 5. Ochrona przeciwporażeniowa i przeciwprzepięciowa Zgodnie z projektem pierwotnym oraz normą PN-HD ; Ochrona przeciwporażeniowa podstawowym środkiem ochrony przed porażeniem prądem jest izolacja

Zasilanie dodatkowej hydroforni pożarowej Projektuje się zasialnie do projektowanej hydroforni pożarowej. Urządzenie należy zasilić przewodem NKGs 5x6 sprzed głównego wyłącznika prądu. 4.2.

4 kabli oraz obudowy urządzeń. Jako ochrona dodatkowa przed dotykiem zastosowano szybkie samoczynne wyłączenie zasilania. Dodatkowo w obwodach gniazd zastosowano wyłączniki przeciwporażeniowe różnicowoprądowe o znamionowym prądzie różnicowym 0,03A. Ochrona przeciwprzepięciowa realizowana jest za pomocą ochronników przeciwprzepięciowych odpowiednich klas. Odpowiednie ochronniki oraz informacje odnośnie ich typów zawarto na schematach rozdzielnic. W rozdzielnicy głównej zastosowano ochronnik klasy B+C. W odpowiednich rozdzielnicach lokalnych zastosowano powtórzenie ochronnika klasy C.

Ochrona przeciwprzepięciowa realizowana jest za pomocą ochronników przeciwprzepięciowych odpowiednich klas.

5 6. Informacja dotycząca bezpieczeństwa i ochrony zdrowia Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji poszczególnych obiektów Roboty obejmują demontaż instalacji elektrycznych zewnętrznych w temacie Adaptacja Młynów Toruńskich na Centrum Nowoczesności i Toruński Inkubator Technologiczny przy ul. Łokietka 5 i ul. Dworcowej 8-10 w Toruniu Wykaz istniejących obiektów budowlanych Istniejące instalacje elektryczne nn 0,4kV w powiązanych budynkach Elementy zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi Istniejące sieci Przewidywane zagrożenia występujące podczas realizacji robót budowlanych Specyfikacja robót budowlanych stwarzających wysokie ryzyko powstania zagrożenia bezpieczeństwa i zdrowia ludzi roboty wykonywane w pobliżu istniejących instalacji do 1kV będących pod napięciem Rodzaje zagrożeń porażenie prądem Skala zagrożeni a D Miejsce występowani a zagrożenia w strefie robót Czas występowania zagrożenia w trakcie prac montażowych Skala zagrożenia (w wersji pierwotnej, przed podjęciem działań redukujących zagrożenia) - Duża gdy wskutek działania zagrożenia może nastąpić śmierć lub kalectwo. Sposób prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych Przed przystąpieniem do realizacji kierownik robót udzieli pracownikom szczegółowego instruktażu w formie ustnej, obejmującego zaznajomienie z: - zakresem i technologią robót, - harmonogramem robót z podaniem kolejności ich realizacji oraz czasu wykonania, - przewidywanymi zagrożeniami, z podaniem ich rodzaju i skali, czasu i miejsca występowania oraz sposobu wydzielenia i oznakowania miejsca prowadzenia robót, - Instrukcją bezpiecznego wykonywania robót budowlanych. Środki techniczne i organizacyjne, zapobiegające niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia Do tych zaleceń przewiduje się: - wyłączenie instalacji spod napięcia i ochrona przed przypadkowym załączeniem, - zapewnienie łączności telefonicznej, - zabezpieczenie miejsc prowadzenia robót przy użyciu np. taśm ostrzegawczych, - stosowanie sprzętu ochronnego i środków ochrony indywidualnej, - stosowanie sprawdzonych, właściwych technologii wykonywania robót. Prace montażowe mogą się odbywać z zachowaniem zasad Instrukcji organizacji bezpiecznej pracy przy urządzeniach i instalacjach elektroenergetycznych do 1kV.... projektant mgr inż. Wiesław Kolassa 5

Dworcowej 8-10 w Toruniu Wykaz istniejących obiektów budowlanych Istniejące instalacje elektryczne nn 0,4kV w powiązanych budynkach Elementy zagospodarowania działki lub terenu, które mogą stwarzać
