2. Zawartość opracowania Podstawa opracowania Zakres opracowania. 4. Opis techniczny Zasilanie. 1.
|
|
- Barbara Kowalewska
- 8 lat temu
- Przeglądów:
Transkrypt
1 2. Zawartość opracowania. 1. Strona tytułowa 2. Zawartość opracowania. 3. Założenia. 4. Opis techniczny. 5. Obliczenia techniczne. 6. Spis rysunków. 1 Trasy linii kablowych 2 Instalacja oświetleniowa 3 Instalacja siłowa 4 Rozdzielnica główna RG 7. Wykaz materiałów 8. Załączniki 3. Założenia Podstawa opracowania. 1. Zlecenie i umowa z Inwestorem. 2. Wytyczne architektoniczno-budowlane Zakres opracowania. Opracowanie swoim zakresem obejmuje: Instalację elektryczną opraw oświetlenia wewnętrznego, Instalację elektryczną opraw oświetlenia zewnętrznego Instalację elektryczną gniazd wtykowych 230/400V 4. Opis techniczny Zasilanie. Istniejącą tablicę bezpiecznikową znajdującą się w i na przewidzianym do wyburzenia budynku zdemontować i zdać do Inwestora. Kabel zasilający ten budynek zmufować (przedłużyć) i prowadzić zgodnie z trasą naniesioną na rysunku nr 1 do projektowanego budynku garażowego i znajdującej się w nim rozdzielnicy RG. Obwód zabezpieczyć bezpiecznikiem o wartości 80A. Obwody oświetleniowe i gniazd wtykowych zasilane będą z projektowanej rozdzielnicy RG. Obwody oświetleniowe i gniazd wtykowych wykonać jako instalację podtynkową. Z rozdzielnic zostaną wyprowadzone obwody zasilające: Strona 2
2 a. oświetlenie pomieszczeń b. oświetlenie zewnętrzne c. zasilanie gniazd wtykowych Jako ochronę przeciwprzepięciową zastosowano w rozdzielni RG odgromnik typu OBO V25-B/ Instalacje elektryczne Oświetlenie ogólne i awaryjne. W pomieszczeniach zamontować oprawy typu OPK240. Oprawy oznaczone na rysunku nr 2 z literą A wyposażyć w moduł zasilania awaryjnego 1h. Rozmieszczenie opraw przedstawiono na rysunku nr 2. W garażach oprawy montować na ścianach bocznych, zapobiegnie to zasłonięciu źródła światła przez ustawione w garażu wysokie pojazdy. Łączniki instalacyjne montować w wykonaniu podtynkowym zgodnie z rysunkiem na wysokości ok. 1,4m Instalacja gniazd wtyczkowych. W pomieszczeniach zostaną zamontowane gniazda wtykowe 230V i 400V. Obwody zabezpieczyć wyłącznikami różnicowoprądowymi typu P304. O prądzie różnicowym 30mA. W pomieszczeniu rozdzielni zamontować zwiększoną ilość gniazd wtykowych w celu obsługi np. festynów. Gniazda te zostały opomiarowane Instalacje elektryczne. Wszystkie instalacje należy wykonać jako trójprzewodowe przy napięciu 230V i pięcioprzewodowe przy napięciu 400V. Stosować przewody typu YDY na napięcie znamionowe 750V oraz kable na napięcie 1kV. Żyły ochronne przewodów i przewody ochronne winny mieć izolację dwubarwną, żółtozieloną zaś przewody neutralne barwę jasnoniebieską. Przewody innego rodzaju winny mieć izolację w barwach innych niż ochronny i neutralny. Łączenie przewodów ochronnych i neutralnych za wyłącznikiem różnicowoprądowym jest niedopuszczalne. Instalację gniazd wtykowych i instalację dla odbiorników jednofazowych siłowych wykonać przewodem YDY3x mm 2. Stosować gniazda wtykowe 230V na 16A. Obwody wykonać jako podtynkowe lub prowadzić w korytkach i listwach instalacyjnych izolacyjnych. Strona 3
3 4.4. Rozdzielnica RG Rozdzielnica zostanie zamontowana zgodnie z rysunkiem nr 2. Przewiduje się rozdzielnicę izolacyjną. W rozdzielnicy zamontować ochronniki przepięciowe (ochrona II stopnia) typu OBO V20-C/4. Obwody gniazd wtykowych zabezpieczyć wyłącznikami różnicowoprądowymi Ochrona przeciwporażeniowa i przeciwprzepięciowa. Dla zapewnienia właściwej ochrony przeciwporażeniowej zastosowano wyłącznik różnicowoprądowy i połączenia wyrównawcze. System ochrony dodatkowej przed niebezpiecznym napięciem dotyku w układzie sieci TN-C według normy PN-HD Instalacje elektryczne w obiektach budowlanych. Ustalenie ogólnych charakterystyk. Sposób wykonania dodatkowej ochrony powinien odpowiadać normie PN-HD ark Instalacje elektryczne w obiektach budowlanych. Ochrona zapewniająca bezpieczeństwo. Ochrona przeciwporażeniowa. Po wykonaniu montażu stacji, wykonać pomiary sprawdzające zgodnie z normą PN-IEC Instalacje elektryczne w obiektach budowlanych. Sprawdzanie odbiorcze. Podstawowym zastosowanym środkiem ochrony przeciwporażeniowej jest ochrona przed dotykiem bezpośrednim, zrealizowana poprzez uniemożliwienie zetknięcia się z częściami czynnymi urządzeń elektrycznych. Ochronę zaprojektowano poprzez zastosowanie: - izolacji części czynnych izolacja podstawowa zastosowanych kabli i przewodów oraz części czynnych urządzeń, - zastosowanie obudów i osłon obudowa rozdzielnic Jako uzupełnienie ochrony przed dotykiem bezpośrednim zastosowano ochronę przed dotykiem pośrednim. Ochronę w obiekcie zrealizowano poprzez zastosowanie: - samoczynne wyłączenie zasilania, - zastosowanie urządzeń w drugiej klasie ochronności lub o izolacji równoważnej, - zastosowanie wyłączników różnicowoprądowych. Punkt PE rozdzielnicy połączyć taśmą stalową FeZn25x3mm z uziomem budynku. Wymagana rezystancja uziomu ochronnego Ra < 30 Ω Warunki techniczne wykonania Poniższe uwagi dotyczą wszystkich robót związanych z instalacjami elektrycznymi: Strona 4
4 a. Należy skrupulatnie przestrzegać kolorystycznego oznakowania żył przewodów (również w obrębie rozdzielnicy bezpiecznikowej). Przewód zerowy (N) musi posiadać izolację koloru jasnoniebieskiego, a przewód ochronny (PE) żółto-zielonego. b. W żadnych miejscach instalacji przewód zerowy i ochronny nie mogą składać się z jednego przewodu. c. Cały sprzęt i urządzenia, których konstrukcja wykonana jest z metalu lub zawierają one elementy metalowe i które w przypadku uszkodzenia mogą prowadzić do pojawienia się na nich napięcia, muszą być obowiązkowo przyłączone do przewodu ochronnego. d. Dla przewodów przeznaczonych do ułożenia na stałe należy stosować trasy pionowe i poziome. e. Dokładne położenie i miejsce montażu wszystkich urządzeń elektrycznych należy ustalić wiążąco z kierownictwem budowy. f. Przed zamontowaniem wyłączników, gniazd wtykowych itp. należy wyjaśnić z kierownictwem budowy, czy drzwi będą okuwane. Przy ścianach wyłożonych kafelkami lub kamieniem należy zwrócić uwagę na krój spoin itd. Wszystkie trasy przewodów należy przed rozpoczęciem montażu omówić z kierownictwem budowy i w razie konieczności również z innymi przedsiębiorstwami zatrudnionymi na budowie. W przypadku niedotrzymania tego warunku, wykonawca ponosi wszystkie koszty ewentualnych szkód i niezbędnych zmian. g. Drobne przebicia i frezowania niezbędne dla przeprowadzenia prawidłowej instalacji przy budowie wykonane zostaną przez wykonawcę Obciążenie fazowe. Asymetria obciążenia faz nie może przekroczyć 15%. Szczególną uwagę należy zwrócić na równomierność obciążenia faz obwodów oświetlenia Materiały instalacyjne i przewody Należy zastosować następujące materiały instalacyjne: - rurki n/t i p/t, puszki połączeniowe, końcowe produkcji krajowej, Do podłączenia urządzeń elektroenergetycznych 1-faz. należy korzystać wyłącznie z wtyczek ze stykiem ochronnym 250V, 16A. Kolor osprzętu uzgodnić z kierownictwem budowy. Strona 5

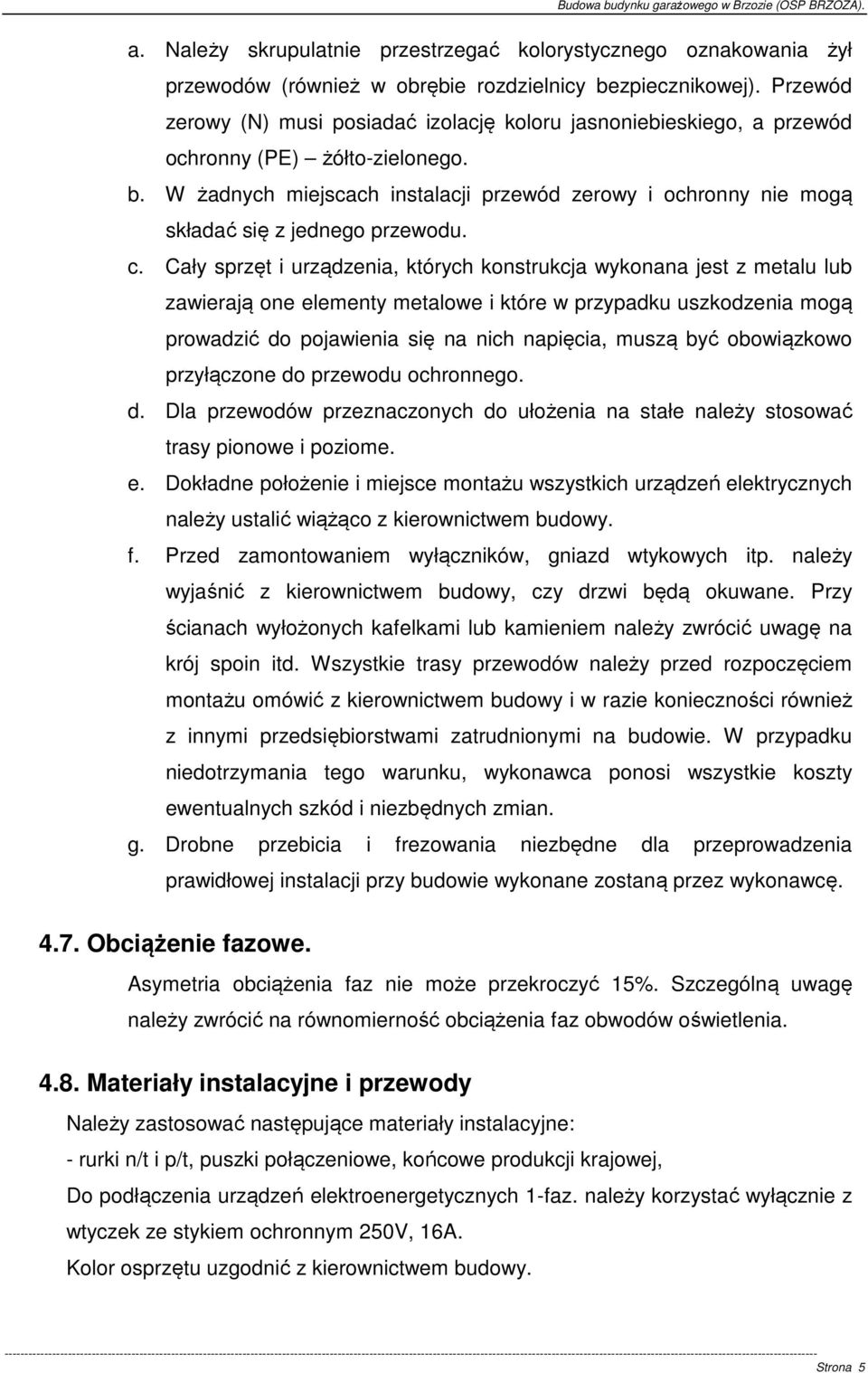

5 Wszystkie obudowy łączników i gniazd wtykowych muszą być wykonane w jednolitym kolorze. Jako materiał przewodowy należy stosować wyłącznie przewody miedziane atestowane, z oznakowaniem fabrycznym izolacji żył zgodnie z PN. Wszystkie wykorzystywane urządzenia i materiały muszą posiadać fabryczne oznaczenia. Na życzenie należy udowodnić jakość poprzez podanie nazwy producenta sprzętu lub bliższy opis typu. Urządzenia i materiały muszą być w pełni zgodne z polskimi normami. Przewody, urządzenia, wsporniki, mocowania itp. na, lub w murze można mocować tylko w sposób trwały, używanie np. gipsu jest niedozwolone. Wszystkie prace należy wykonywać tak, aby nie zagrozić ani nie uszkodzić innych już wykonanych instalacji, czy ich części. W przypadku, gdy kierownictwo budowy stwierdzi w jakimkolwiek przypadku niedbałość przy montażu, wówczas wykonawca zobowiązany jest do wykonania reklamacji, czy wykonania poprawek bez roszczeń do ich wynagrodzenia Uwagi końcowe. 1. Wszystkie roboty elektroinstalacyjne winny być wykonane zgodnie z warunkami technicznymi wykonania i odbioru robót budowlano - montażowych - część V - instalacje elektryczne, wydanymi przez Ministra Gospodarki Przestrzennej i Budownictwa oraz COBR Elektromontaż w 1988 r. 2. W celu zapewnienia właściwej ochrony wszystkie dostępne części przewodzące obudów urządzeń elektrycznych należy przyłączyć do przewodu ochronnego prowadzonego wspólnie z przewodami roboczymi i zerowym. 5. Obliczenia techniczne Obliczenie rezystancji uziomu ochronnego. Dla istniejącego układu sieci TN-C, wartość uziemienia ochronnego musi spełniać zależność: U L R a< I a R a suma rezystancji uziomu i przewodu PE I a znamionowy prąd wyzwalający wyłącznika różnicowo-prądowego (zastosowano wyłącznik różnicowo-prądowy o prądzie różnicowym 0,03A) U L napięcie dotykowe bezpieczne Strona 6

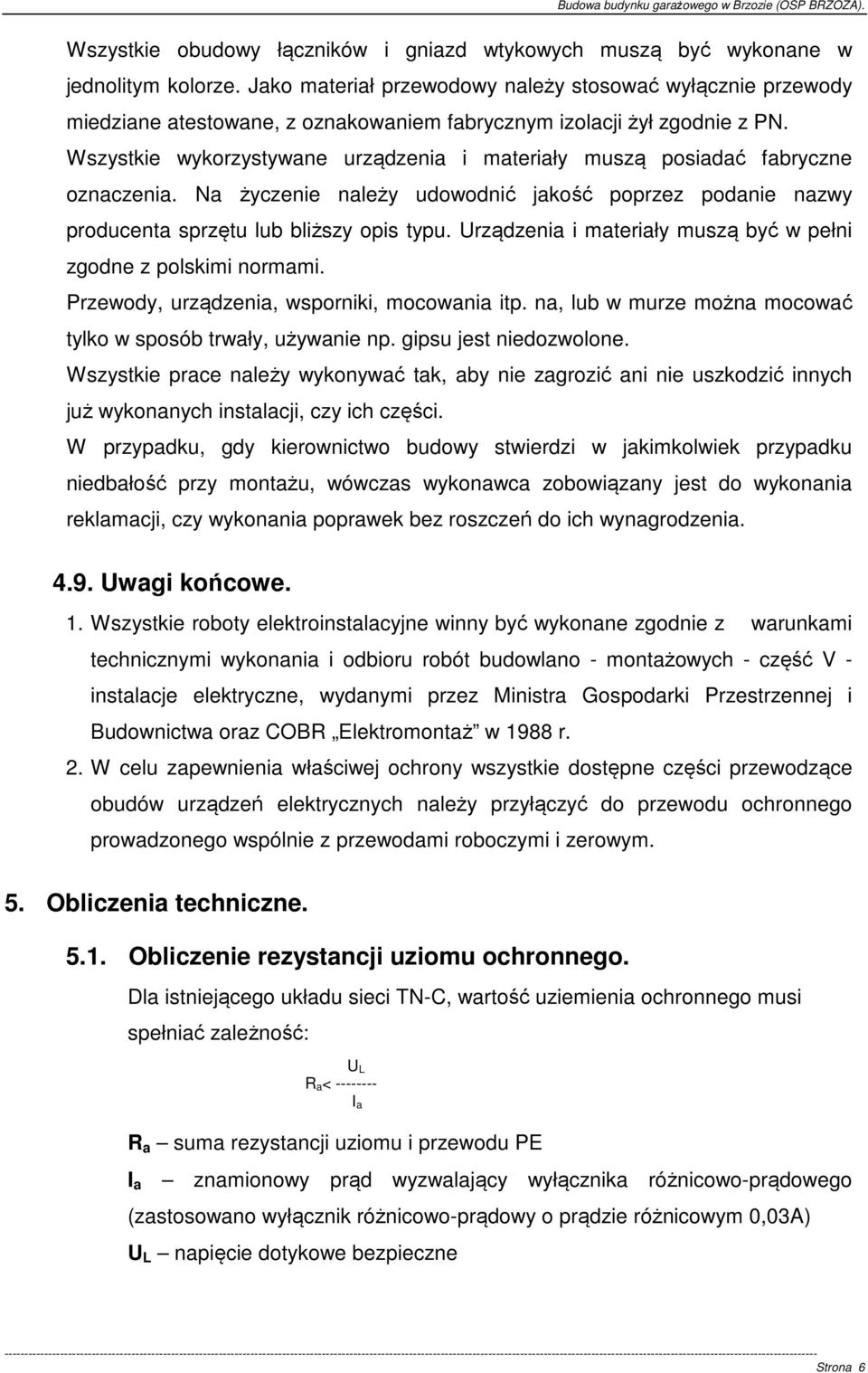

6 25V R a < < 833Ω 0,03A Dla poprawnego działania zastosowanego wyłącznika różnicowo-prądowego w istniejącym układzie sieci TN-C, wartość rezystancji uziemienia ochronnego musi wynosić poniżej 833Ω. Przyjęto wartość rezystancji uziemienia R a <30Ω Koordynacja przewodów z zabezpieczeniami Dla zapewnienie prawidłowej koordynacji zabezpieczeń z przewodami, konieczne jest spełnienie dwóch poniższych warunków: warunek I - warunek II - I B < I n < Iz I 2 < 1,45 Iz I B prąd obliczeniowy w obwodzie elektrycznym (60A dla 30kW) Iz obciążalność prądowa długotrwała kabla typu YAKY4x35mm 2 (99,9A) I n prąd znamionowy urządzenia zabezpieczającego (80A) I 2 prąd zadziałania urządzenia zabezpieczającego warunek I - 60A < 80A < 99,9A warunek spełniony warunek II - 1,6 x 80A < 1,45 x 99,9A 128A < 144A warunek spełniony W przypadku zastosowania innego kabla zasilającego należy do niego dopasować zabezpieczenie główne obwodu Obwód gniazd wtykowych Dane: P gn = 2,5 kw Przewód typu YDY p 3x2,5mm 2 L = 10m I z = 19,5A γ = 55 mm 2 /m P gn 2500 J B = = = 11,09 A U n x cosϕ 230 x 0,98 Obliczenie spadku napięcia 2P x l x x 20 x 100 u = = = 1,36% γ x s x U 2 55 x 2,5 x u < u dop Strona 7
7 Obliczenie prądu i czasu zwarciowego R oś = L/γs = 0,145 Ω ΣR = R T + R WLZ + R g = 0, , ,145 = 0,187Ω C U n 0,95 x 400 I ośw. = = = 1167A 3 x (ΣR) X T 3 x (ΣR) X T k x s t = ( ) 2 = 0,06s I kq t < 0,1s Dla zapewnienie prawidłowej koordynacji zabezpieczeń z przewodami, konieczne jest spełnienie dwóch poniższych warunków: warunek I - warunek II - I B < I n < Iz I 2 < 1,45 Iz I B prąd obliczeniowy w obwodzie elektrycznym (11,09A dla 2,5kW) Iz obciążalność prądowa długotrwała kabla typu YDY p 3x2,5mm 2 (19,5A) I n prąd znamionowy urządzenia zabezpieczającego (16A) I 2 prąd zadziałania urządzenia zabezpieczającego warunek I - 11,09A < 16A < 19,5A warunek spełniony warunek II - 1,6 x 16A < 1,45 x 19,5A 25,6A < 28,27A warunek spełniony Zabezpieczenia i przekroje przewodów zostały tak dobrane, aby przerwanie prądu zwarciowego w każdym obwodzie elektrycznym następowało zanim wystąpi niebezpieczeństwo uszkodzeń cieplnych i mechanicznych w przewodach i połączeniach. Czasy wyłączenia zabezpieczeń przy zwarciu są mniejsze od czasów powodujących nagrzewanie przewodów do temperatury granicznej Odpowiednie czasy odczytano z charakterystyk czasowo-prądowych aparatów. Obciążalność długotrwałą przewodów przyjęto zgodnie z PN-IEC Sprawdzenie skuteczności ochrony przeciwporażeniowej Sprawdzenia dokonano biorąc pod uwagę zalecenia normy PN-IEC ark Ochrona przed dotykiem pośrednim dodatkowa w sieci TN będzie zapewniona jeżeli zostanie spełniony warunek: Strona 8

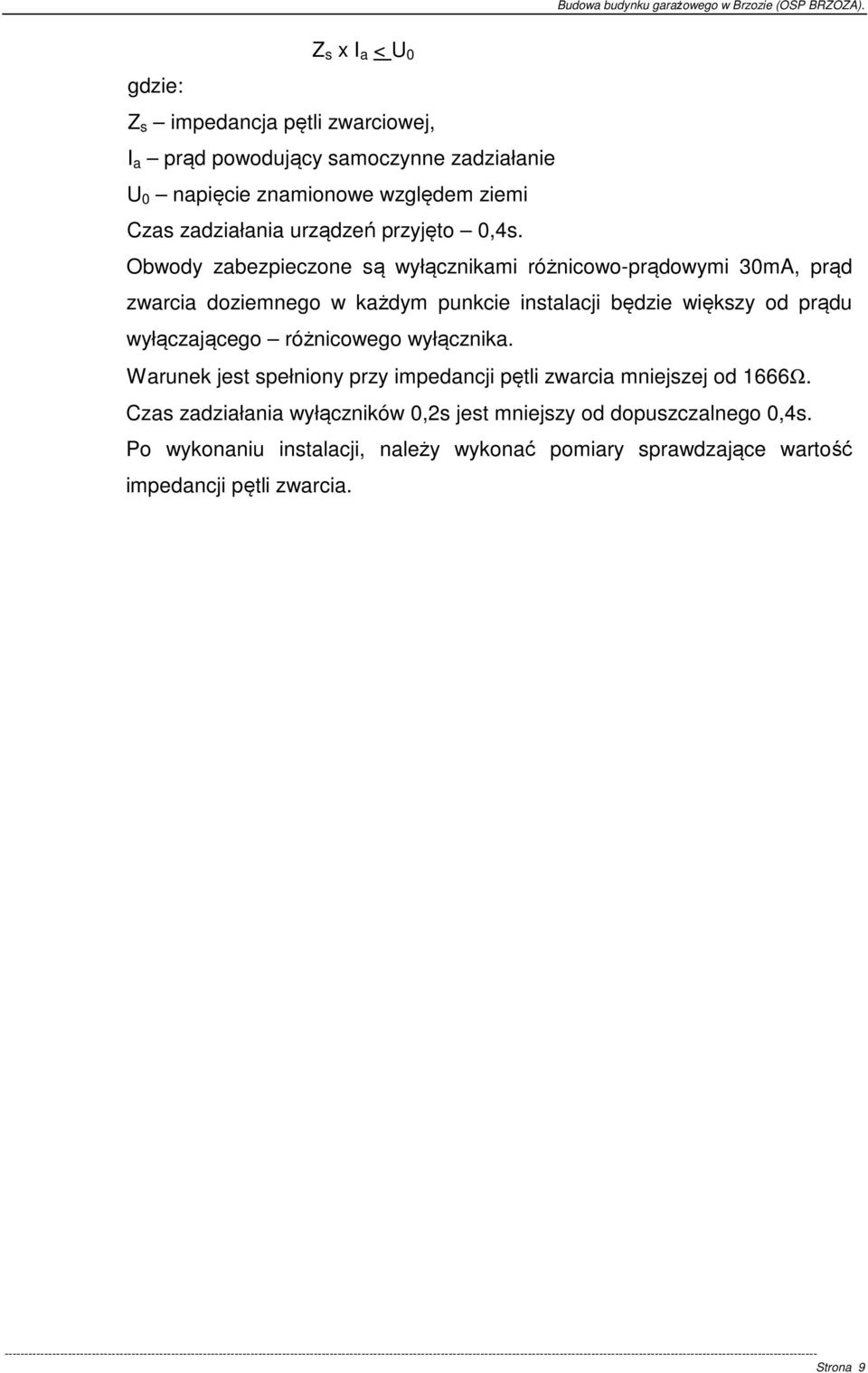

8 Z s x I a < U 0 gdzie: Z s impedancja pętli zwarciowej, I a prąd powodujący samoczynne zadziałanie U 0 napięcie znamionowe względem ziemi Czas zadziałania urządzeń przyjęto 0,4s. Obwody zabezpieczone są wyłącznikami różnicowo-prądowymi 30mA, prąd zwarcia doziemnego w każdym punkcie instalacji będzie większy od prądu wyłączającego różnicowego wyłącznika. Warunek jest spełniony przy impedancji pętli zwarcia mniejszej od 1666Ω. Czas zadziałania wyłączników 0,2s jest mniejszy od dopuszczalnego 0,4s. Po wykonaniu instalacji, należy wykonać pomiary sprawdzające wartość impedancji pętli zwarcia. Strona 9

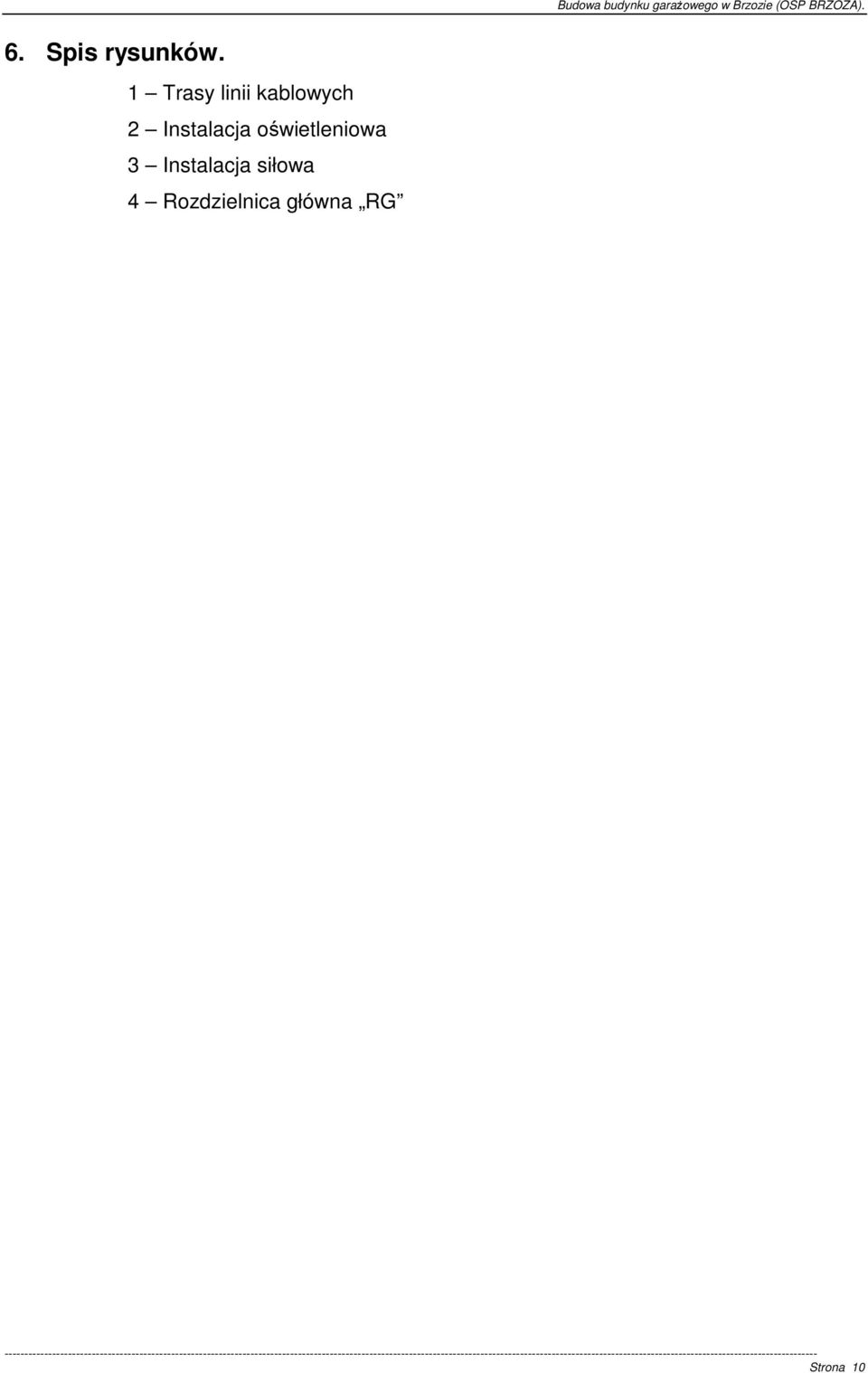

9 6. Spis rysunków. 1 Trasy linii kablowych 2 Instalacja oświetleniowa 3 Instalacja siłowa 4 Rozdzielnica główna RG Strona 10

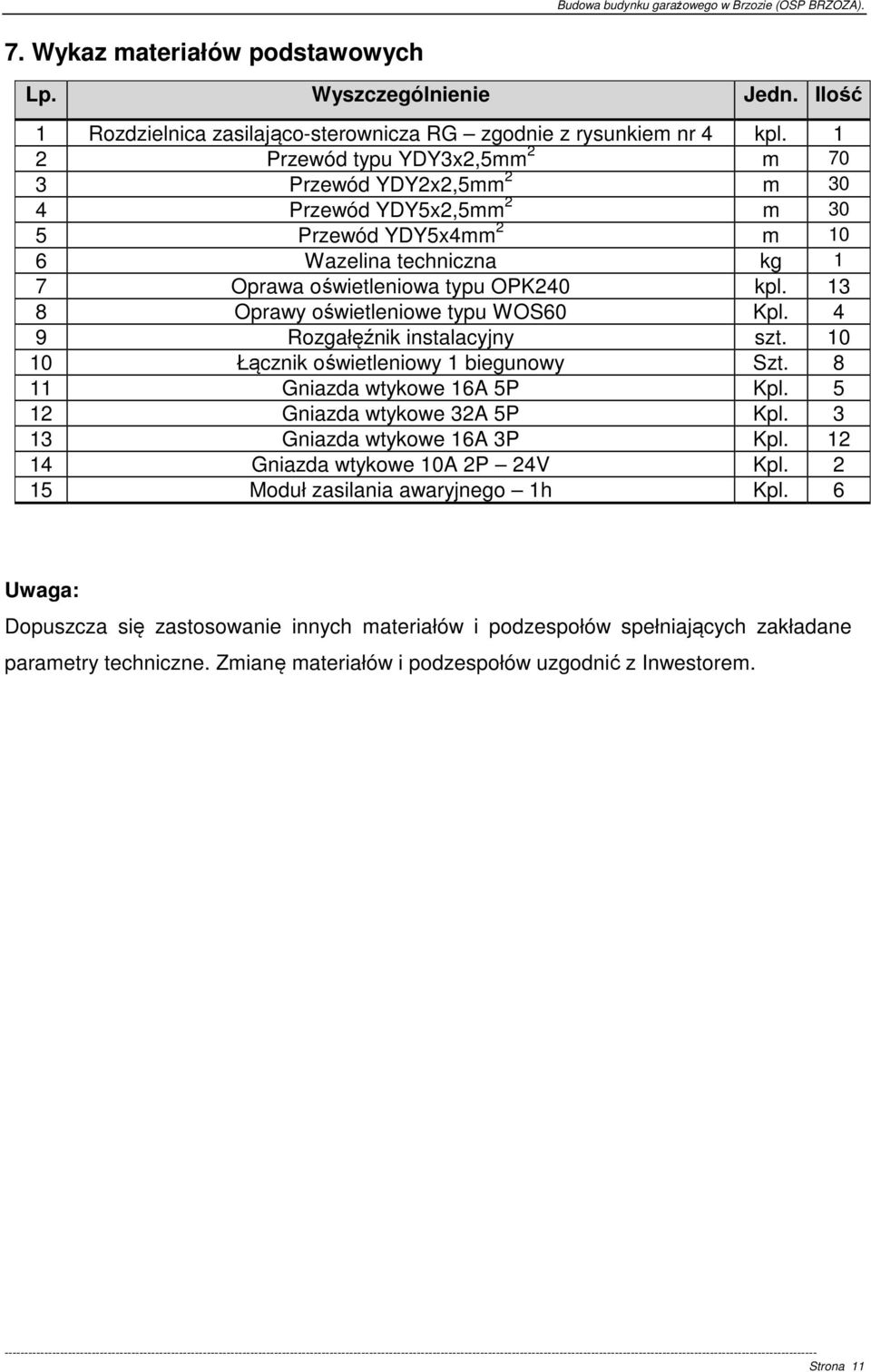

10 7. Wykaz materiałów podstawowych Lp. Wyszczególnienie Jedn. Ilość 1 Rozdzielnica zasilająco-sterownicza RG zgodnie z rysunkiem nr 4 kpl. 1 2 Przewód typu YDY3x2,5mm 2 m 70 3 Przewód YDY2x2,5mm 2 m 30 4 Przewód YDY5x2,5mm 2 m 30 5 Przewód YDY5x4mm 2 m 10 6 Wazelina techniczna kg 1 7 Oprawa oświetleniowa typu OPK240 kpl Oprawy oświetleniowe typu WOS60 Kpl. 4 9 Rozgałęźnik instalacyjny szt Łącznik oświetleniowy 1 biegunowy Szt Gniazda wtykowe 16A 5P Kpl Gniazda wtykowe 32A 5P Kpl Gniazda wtykowe 16A 3P Kpl Gniazda wtykowe 10A 2P 24V Kpl Moduł zasilania awaryjnego 1h Kpl. 6 Uwaga: Dopuszcza się zastosowanie innych materiałów i podzespołów spełniających zakładane parametry techniczne. Zmianę materiałów i podzespołów uzgodnić z Inwestorem. Strona 11
11 8. Załączniki 1. Uprawnienia projektowe nr GP-KZ-7342/26/92 z dnia r, wydane przez Wojewodę Bydgoskiego 2. Zaświadczenie nr KUP/IE/3292/02 z Kujawsko Pomorskiej Izby Inżynierów Budownictwa 3. Uprawnienia projektowe nr AUB-KZ-7210/63/90 z dnia r, wydane przez Wojewodę Bydgoskiego 4. Zaświadczenie nr KUP/IE/3282/02 z Kujawsko Pomorskiej Izby Inżynierów Budownictwa 5. Informacja o BIOZ Strona 12
