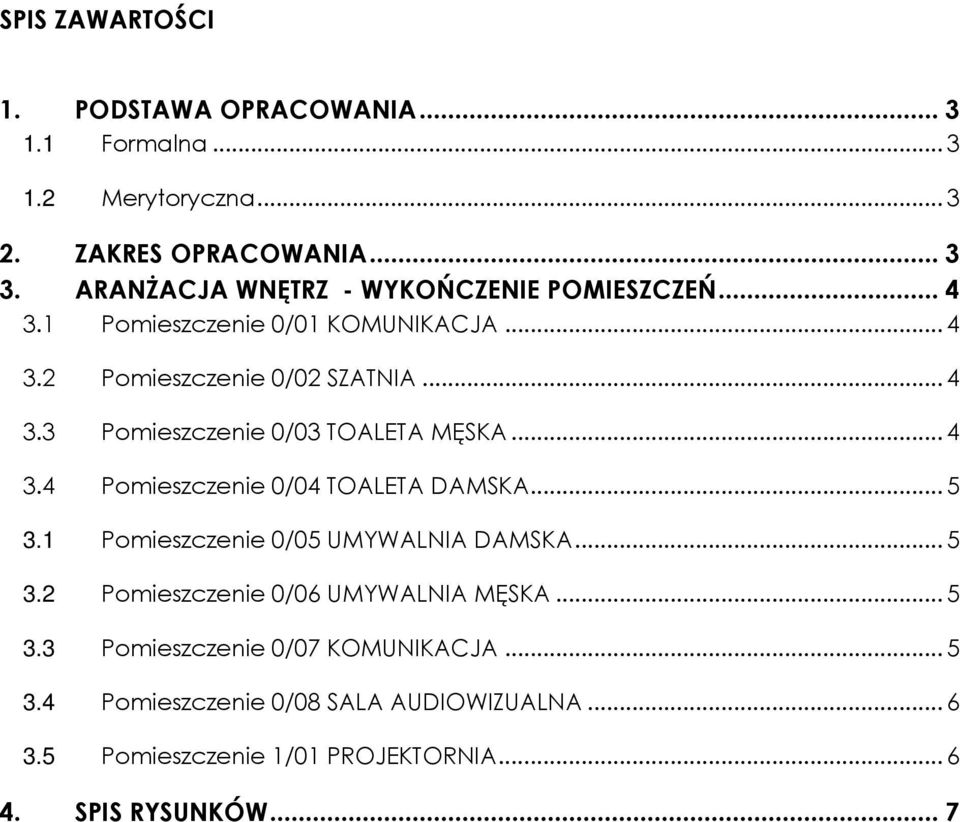

1 SPIS ZAWARTOŚCI 1. PODSTAWA OPRACOWANIA Formalna Merytoryczna ZAKRES OPRACOWANIA ARANŻACJA WNĘTRZ - WYKOŃCZENIE POMIESZCZEŃ Pomieszczenie 0/01 KOMUNIKACJA Pomieszczenie 0/02 SZATNIA Pomieszczenie 0/03 TOALETA MĘSKA Pomieszczenie 0/04 TOALETA DAMSKA Pomieszczenie 0/05 UMYWALNIA DAMSKA Pomieszczenie 0/06 UMYWALNIA MĘSKA Pomieszczenie 0/07 KOMUNIKACJA Pomieszczenie 0/08 SALA AUDIOWIZUALNA Pomieszczenie 1/01 PROJEKTORNIA SPIS RYSUNKÓW... 7

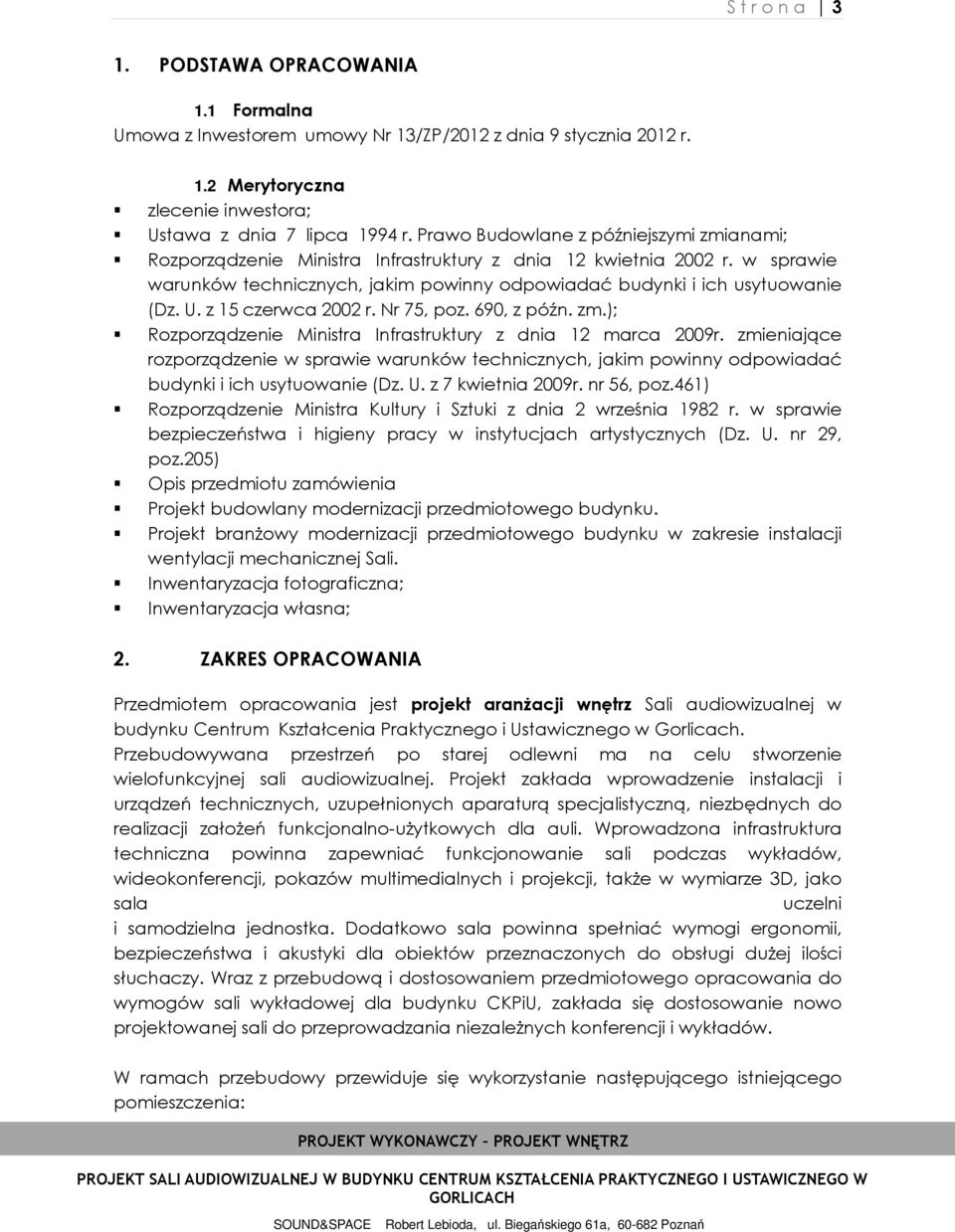

2 S t r o n a 3 1. PODSTAWA OPRACOWANIA 1.1 Formalna Umowa z Inwestorem umowy Nr 13/ZP/2012 z dnia 9 stycznia 2012 r. 1.2 Merytoryczna zlecenie inwestora; Ustawa z dnia 7 lipca 1994 r. Prawo Budowlane z późniejszymi zmianami; Rozporządzenie Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. z 15 czerwca 2002 r. Nr 75, poz. 690, z późn. zm.); Rozporządzenie Ministra Infrastruktury z dnia 12 marca 2009r. zmieniające rozporządzenie w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz. U. z 7 kwietnia 2009r. nr 56, poz.461) Rozporządzenie Ministra Kultury i Sztuki z dnia 2 września 1982 r. w sprawie bezpieczeństwa i higieny pracy w instytucjach artystycznych (Dz. U. nr 29, poz.205) Opis przedmiotu zamówienia Projekt budowlany modernizacji przedmiotowego budynku. Projekt branżowy modernizacji przedmiotowego budynku w zakresie instalacji wentylacji mechanicznej Sali. Inwentaryzacja fotograficzna; Inwentaryzacja własna; 2. ZAKRES OPRACOWANIA Przedmiotem opracowania jest projekt aranżacji wnętrz Sali audiowizualnej w budynku Centrum Kształcenia Praktycznego i Ustawicznego w Gorlicach. Przebudowywana przestrzeń po starej odlewni ma na celu stworzenie wielofunkcyjnej sali audiowizualnej. Projekt zakłada wprowadzenie instalacji i urządzeń technicznych, uzupełnionych aparaturą specjalistyczną, niezbędnych do realizacji założeń funkcjonalno-użytkowych dla auli. Wprowadzona infrastruktura techniczna powinna zapewniać funkcjonowanie sali podczas wykładów, wideokonferencji, pokazów multimedialnych i projekcji, także w wymiarze 3D, jako sala uczelni i samodzielna jednostka. Dodatkowo sala powinna spełniać wymogi ergonomii, bezpieczeństwa i akustyki dla obiektów przeznaczonych do obsługi dużej ilości słuchaczy. Wraz z przebudową i dostosowaniem przedmiotowego opracowania do wymogów sali wykładowej dla budynku CKPiU, zakłada się dostosowanie nowo projektowanej sali do przeprowadzania niezależnych konferencji i wykładów. W ramach przebudowy przewiduje się wykorzystanie następującego istniejącego pomieszczenia:

3 S t r o n a 4 Pomieszczenie byłej odlewni (2 kondygnacje nadziemne), dostępne z poziomu parteru. Planowane prace projektowe obejmują swym zakresem stworzenie projekt sali audiowizualnej wraz z widownią oraz zapleczem sanitarnym, szatni i holu wejściowego na parterze oraz pomieszczenia technicznego na piętrze dostępnego od strony Sali. Przebudowa obejmuje również wykonanie projektów wentylacji, instalacji sanitarnej oraz instalacji elektrycznej dla obszaru opracowania. Dla planowanej przebudowy projektuje się elementy konstrukcyjne, instalacje sanitarną i elektryczną, system wentylacji i klimatyzacji oraz system audio-wideo. Dodatkowo przebudowa będzie wymagała wykonania przebić istniejących ścian dla otworów drzwiowych i okiennych. 3. ARANŻACJA WNĘTRZ - WYKOŃCZENIE POMIESZCZEŃ PARTER 1.1 Pomieszczenie 0/01 KOMUNIKACJA SUFIT - tynkowany i malowany farbą emulsyjną na kolor grafit RAL 7043, ŚCIANY tynkowane i malowane farbą lateksową matową na kolor beżowy RAL 1001 / grafit RAL 7043, POSADZKA płytki ceramiczne gresowe, 60x60 cm, kolor grafit, np. PARADYŻ ARKESIA GRAFIT SATYNA / POLER lub równoważne. 1.2 Pomieszczenie 0/02 SZATNIA SUFIT - tynkowany i malowany farbą emulsyjną na kolor grafit RAL 7043, ŚCIANY tynkowane i malowane farbą lateksową matową na kolor beżowy RAL 1001 / grafit RAL 7043, POSADZKA płytki ceramiczne gresowe, 60x60 cm, kolor grafit, np. PARADYŻ ARKESIA GRAFIT SATYNA lub równoważne. 1.3 Pomieszczenie 0/03 TOALETA MĘSKA SUFIT tynkowany i malowany farbą emulsyjną na kolor biały RAL 9010, ŚCIANY ARKESIA BEIGE SATYNA / POLER lub równoważne, malowane farbą emulsyjną na kolor biały RAL 9010, POSADZKA płytki ceramiczne gresowe, 60x60 cm, kolor grafit, np. PARADYŻ ARKESIA GRAFIT SATYNA / POLER lub równoważne.

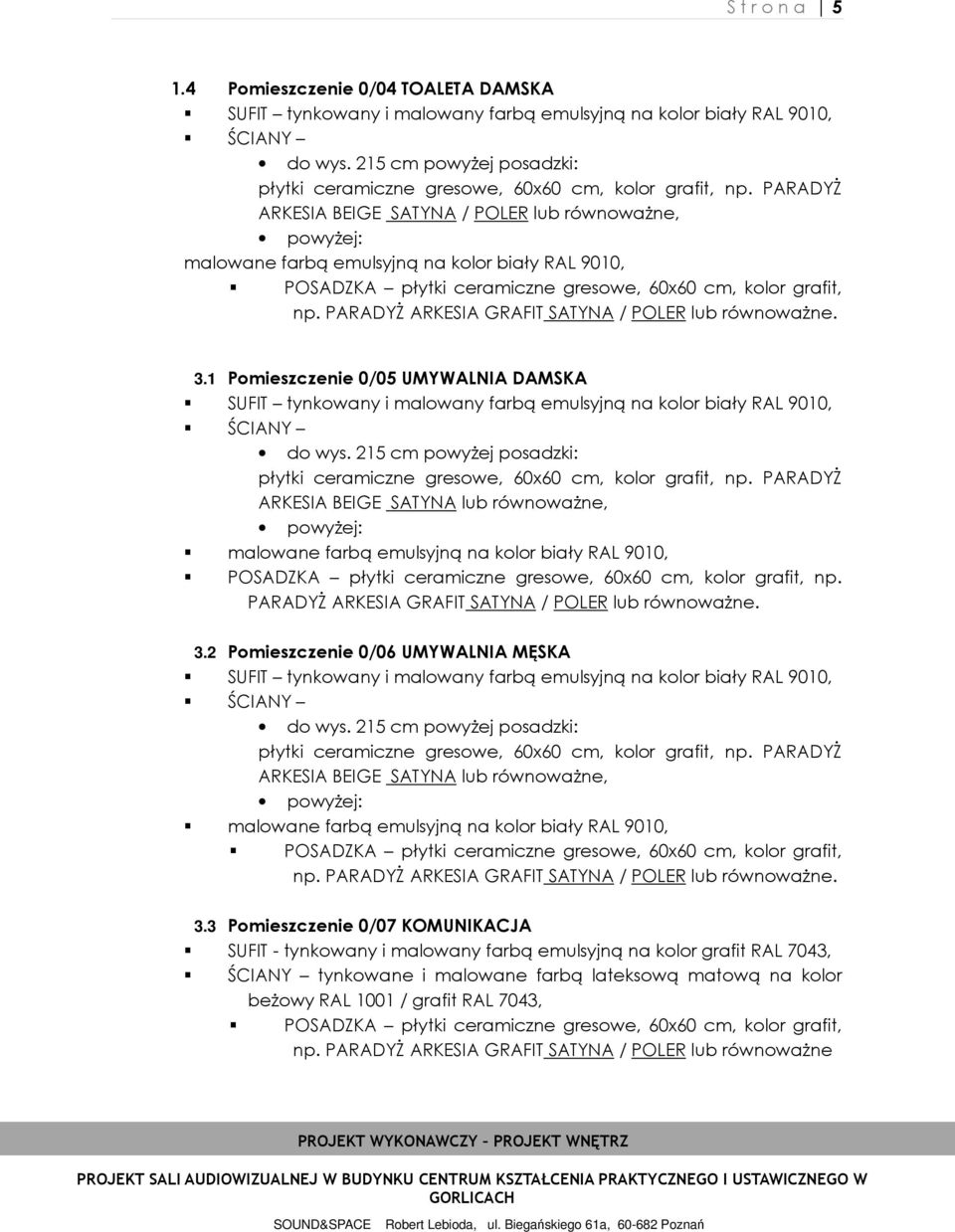

4 S t r o n a Pomieszczenie 0/04 TOALETA DAMSKA SUFIT tynkowany i malowany farbą emulsyjną na kolor biały RAL 9010, ŚCIANY ARKESIA BEIGE SATYNA / POLER lub równoważne, malowane farbą emulsyjną na kolor biały RAL 9010, POSADZKA płytki ceramiczne gresowe, 60x60 cm, kolor grafit, np. PARADYŻ ARKESIA GRAFIT SATYNA / POLER lub równoważne. 3.1 Pomieszczenie 0/05 UMYWALNIA DAMSKA SUFIT tynkowany i malowany farbą emulsyjną na kolor biały RAL 9010, ŚCIANY ARKESIA BEIGE SATYNA lub równoważne, malowane farbą emulsyjną na kolor biały RAL 9010, POSADZKA płytki ceramiczne gresowe, 60x60 cm, kolor grafit, np. PARADYŻ ARKESIA GRAFIT SATYNA / POLER lub równoważne. 3.2 Pomieszczenie 0/06 UMYWALNIA MĘSKA SUFIT tynkowany i malowany farbą emulsyjną na kolor biały RAL 9010, ŚCIANY ARKESIA BEIGE SATYNA lub równoważne, malowane farbą emulsyjną na kolor biały RAL 9010, POSADZKA płytki ceramiczne gresowe, 60x60 cm, kolor grafit, np. PARADYŻ ARKESIA GRAFIT SATYNA / POLER lub równoważne. 3.3 Pomieszczenie 0/07 KOMUNIKACJA SUFIT - tynkowany i malowany farbą emulsyjną na kolor grafit RAL 7043, ŚCIANY tynkowane i malowane farbą lateksową matową na kolor beżowy RAL 1001 / grafit RAL 7043, POSADZKA płytki ceramiczne gresowe, 60x60 cm, kolor grafit, np. PARADYŻ ARKESIA GRAFIT SATYNA / POLER lub równoważne

5 S t r o n a Pomieszczenie 0/08 SALA AUDIOWIZUALNA SUFIT panele akustyczne aktywne/nieaktywne (wg opracowania Akustyka ), kolor dąb panele akustyczne nieaktywne - płyty włóknocementowe z wełną mineralną (wg. opracowania Akustyka) - kolor grafit RAL 7043 sufit tynkowany, malowany farbą akrylową - kolor grafit RAL 7043 ŚCIANY panele akustyczne aktywne/nieaktywne (wg opracowania - Akustyka) kolor dąb panele akustyczne nieaktywne - płyty włóknocementowe z wełną mineralną (wg. opracowania Akustyka) - kolor grafit RAL 7043 panele akustyczne aktywne - płyty włóknocementowe perforowane z wełną mineralną (wg. opracowania Akustyka) - kolor grafit RAL 7043 sufit tynkowany, malowany farbą akrylową - kolor grafit RAL 7043 POSADZKA parkiet przemysłowy, kolor dąb parkiet przemysłowy, barwiony na kolor grafit RAL 7043 PIĘTRO 3.5 Pomieszczenie 1/01 PROJEKTORNIA SUFIT: sufit modułowy, kolor czarny, ŚCIANY: malowane farbą akrylową, kolor grafit RAL 7043 POSADZKA płytki ceramiczne gresowe, 60x60 cm, kolor grafit, np. PARADYŻ ARKESIA GRAFIT SATYNA lub równoważne

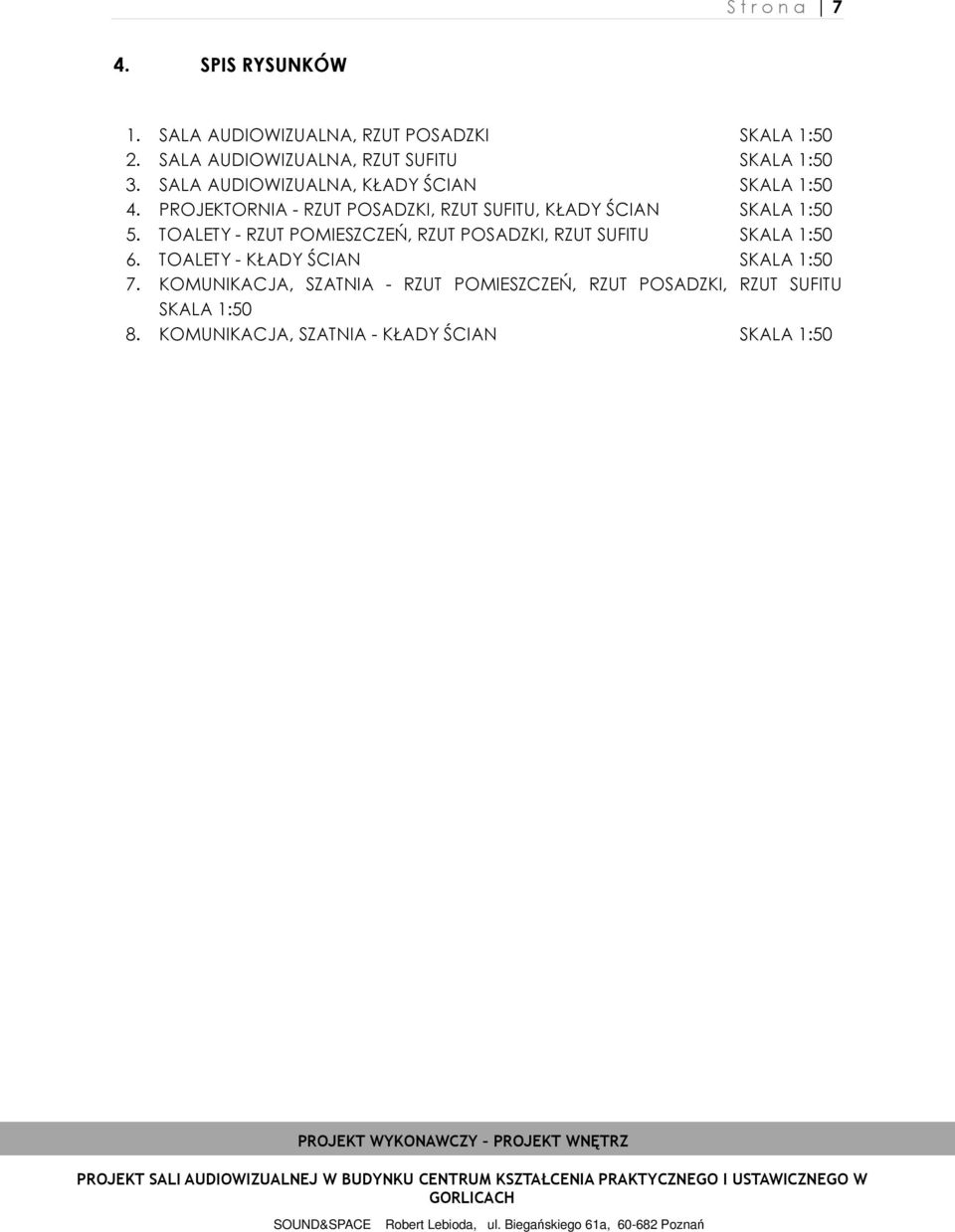

6 S t r o n a 7 4. SPIS RYSUNKÓW 1. SALA AUDIOWIZUALNA, RZUT POSADZKI SKALA 1:50 2. SALA AUDIOWIZUALNA, RZUT SUFITU SKALA 1:50 3. SALA AUDIOWIZUALNA, KŁADY ŚCIAN SKALA 1:50 4. PROJEKTORNIA - RZUT POSADZKI, RZUT SUFITU, KŁADY ŚCIAN SKALA 1:50 5. TOALETY - RZUT POMIESZCZEŃ, RZUT POSADZKI, RZUT SUFITU SKALA 1:50 6. TOALETY - KŁADY ŚCIAN SKALA 1:50 7. KOMUNIKACJA, SZATNIA - RZUT POMIESZCZEŃ, RZUT POSADZKI, RZUT SUFITU SKALA 1:50 8. KOMUNIKACJA, SZATNIA - KŁADY ŚCIAN SKALA 1:50
