P R O J E K T B U D O W L A N Y

Transkrypt

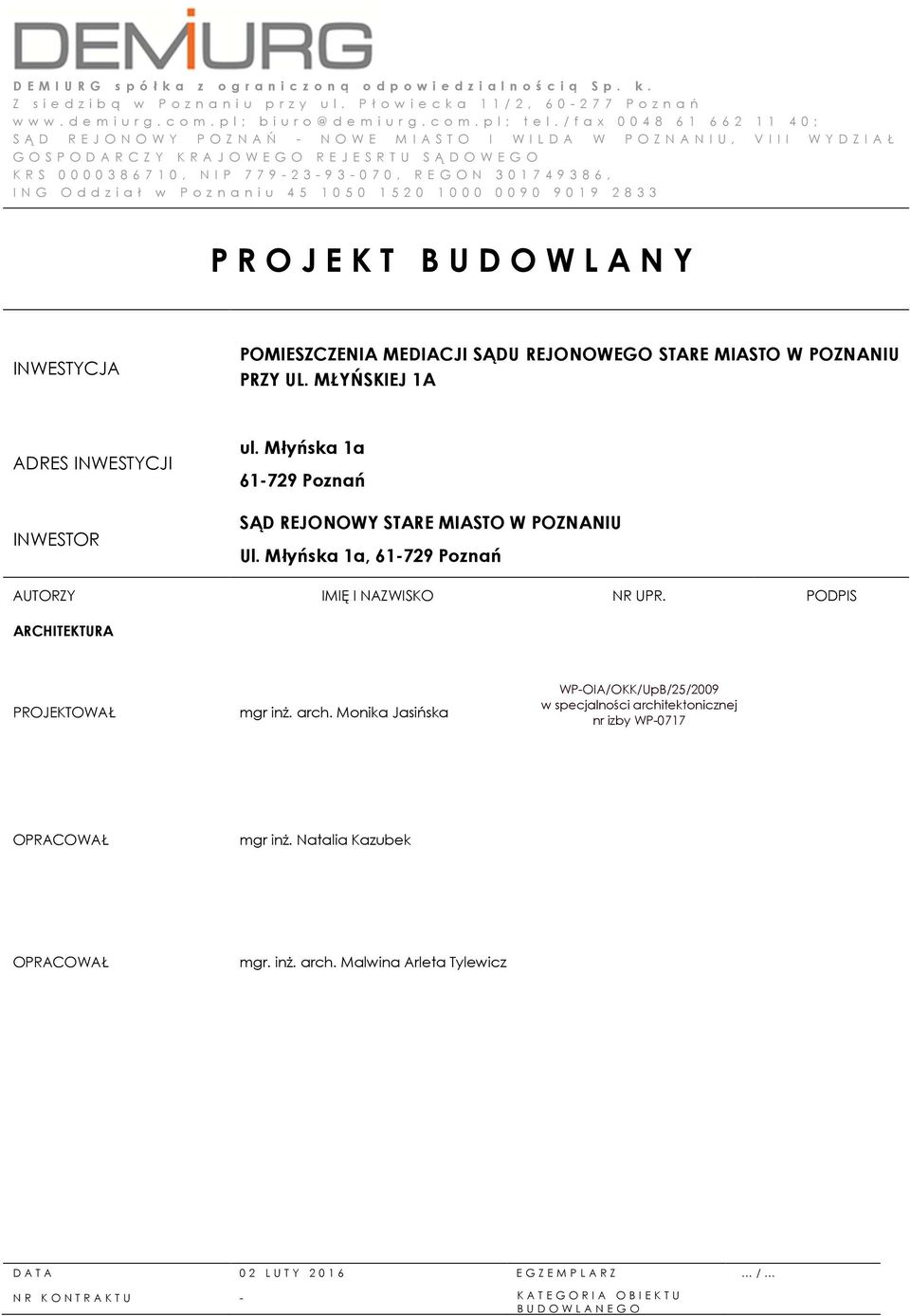

1 D E M I U R G s p ó ł k a z o g r a n i c z o n ą o d p o w i e d z i a l n o ś c i ą S p. k. Z s i e d z i b ą w P o z n a n i u p r z y u l. P ł o w i e c k a 1 1 / 2, P o z n a ń w w w. d e m i u r g. c o m. p l ; b i u r d e m i u r g. c o m. p l ; t e l. / f a x ; S Ą D R E J O N O W Y P O Z N A Ń - N O W E M I A S T O I W I L D A W P O Z N A N I U, V I I I W Y D Z I A Ł G O S P O D A R C Z Y K R A J O W E G O R E J E S R T U S Ą D O W E G O K R S , N I P , R E G O N , I N G O d d z i a ł w P o z n a n i u P R O J E K T B U D O W L A N Y INWESTYCJA POMIESZCZENIA MEDIACJI SĄDU REJONOWEGO STARE MIASTO W POZNANIU PRZY UL. MŁYŃSKIEJ 1A ADRES INWESTYCJI INWESTOR ul. Młyńska 1a Poznań SĄD REJONOWY STARE MIASTO W POZNANIU Ul. Młyńska 1a, Poznań AUTORZY IMIĘ I NAZWISKO NR UPR. PODPIS ARCHITEKTURA PROJEKTOWAŁ mgr inż. arch. Monika Jasińska WP-OIA/OKK/UpB/25/2009 w specjalności architektonicznej nr izby WP-0717 OPRACOWAŁ mgr inż. Natalia Kazubek OPRACOWAŁ mgr. inż. arch. Malwina Arleta Tylewicz D AT A 0 2 LUTY 2016 E GZEMPLARZ / NR KONTRAK TU - K ATEGORI A OBIEKTU B U DOWLANEGO

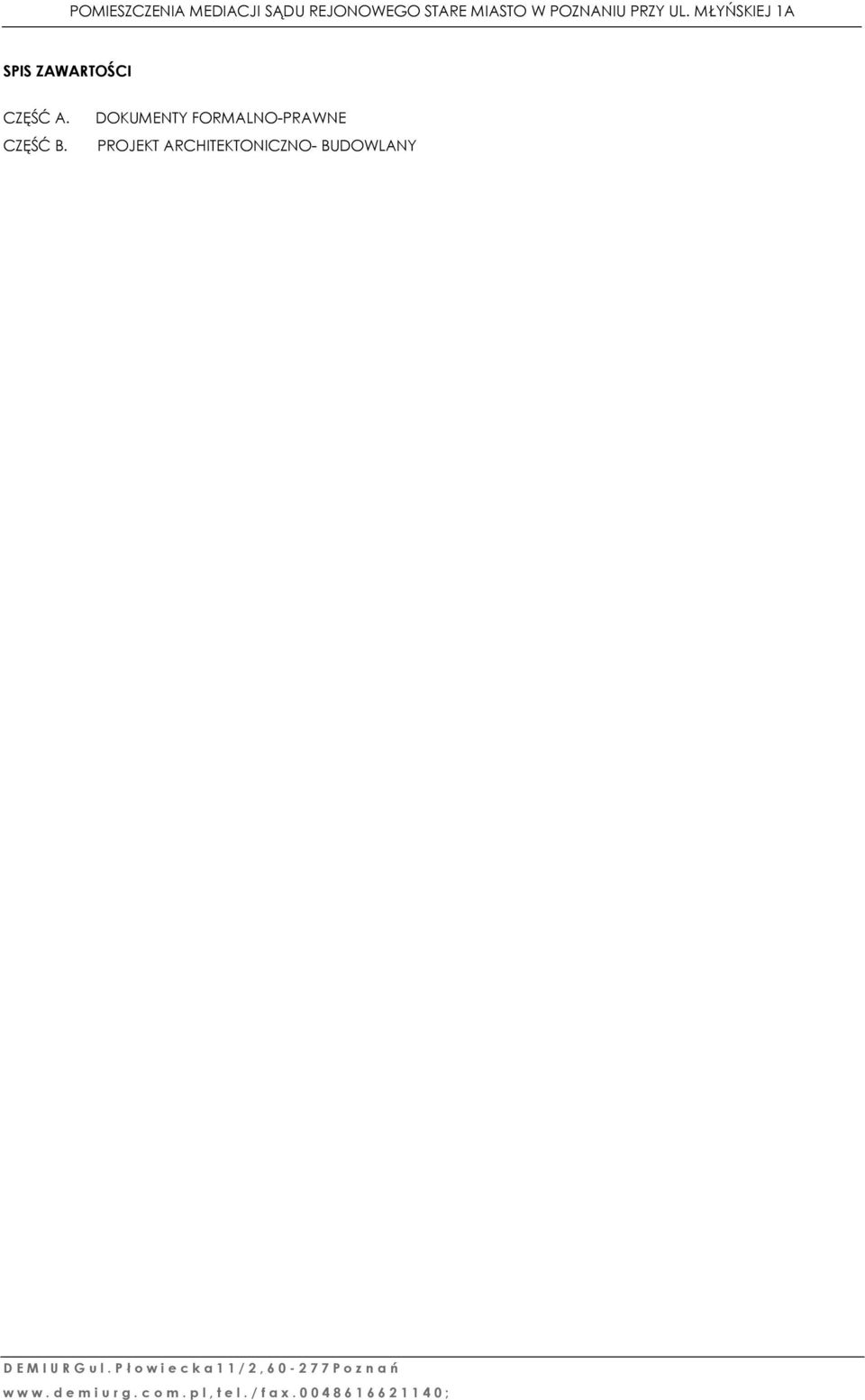

2 SPIS ZAWARTOŚCI CZĘŚĆ A. DOKUMENTY FORMALNO-PRAWNE CZĘŚĆ B. PROJEKT ARCHITEKTONICZNO- BUDOWLANY

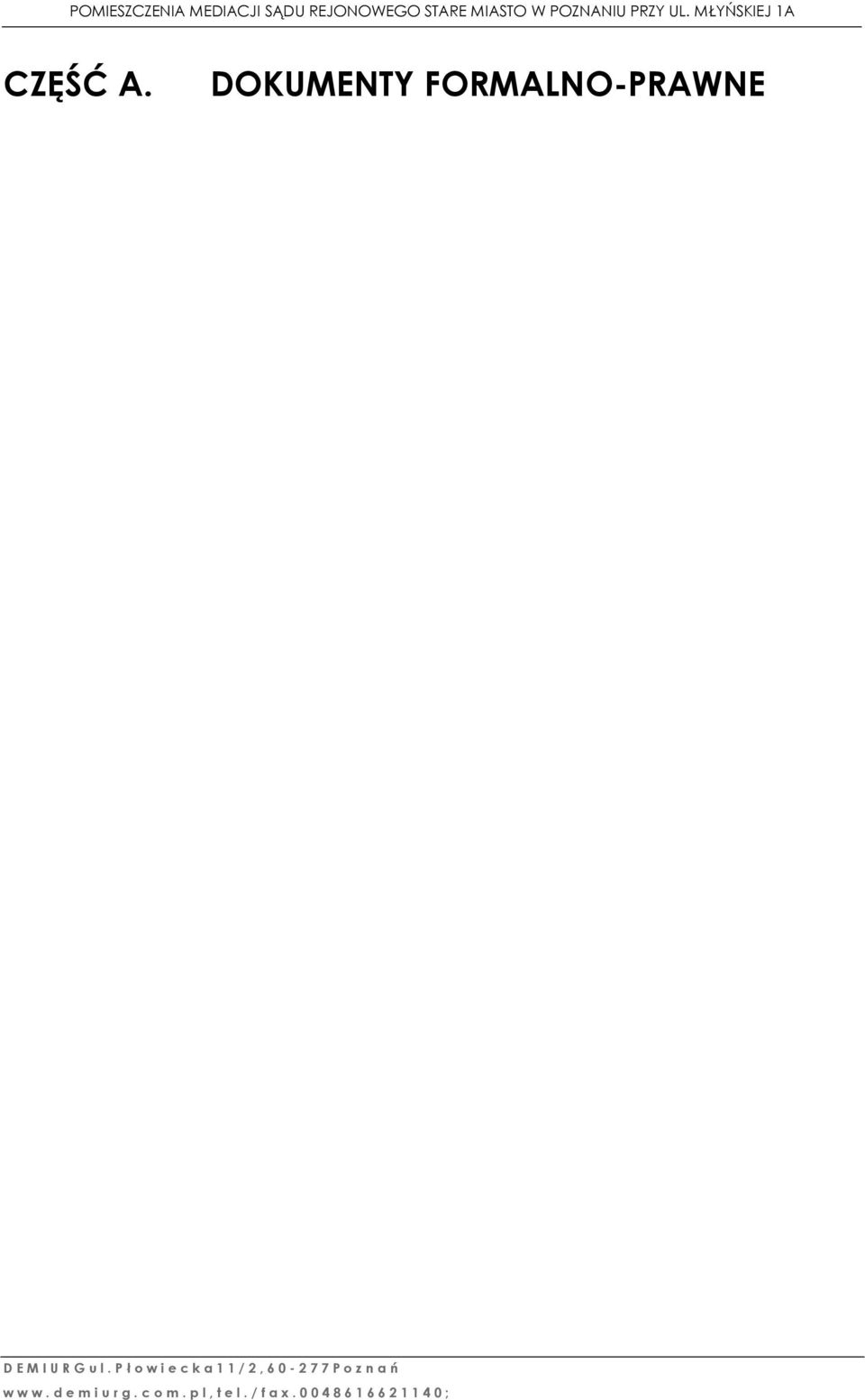

3 CZĘŚĆ A. DOKUMENTY FORMALNO-PRAWNE

4

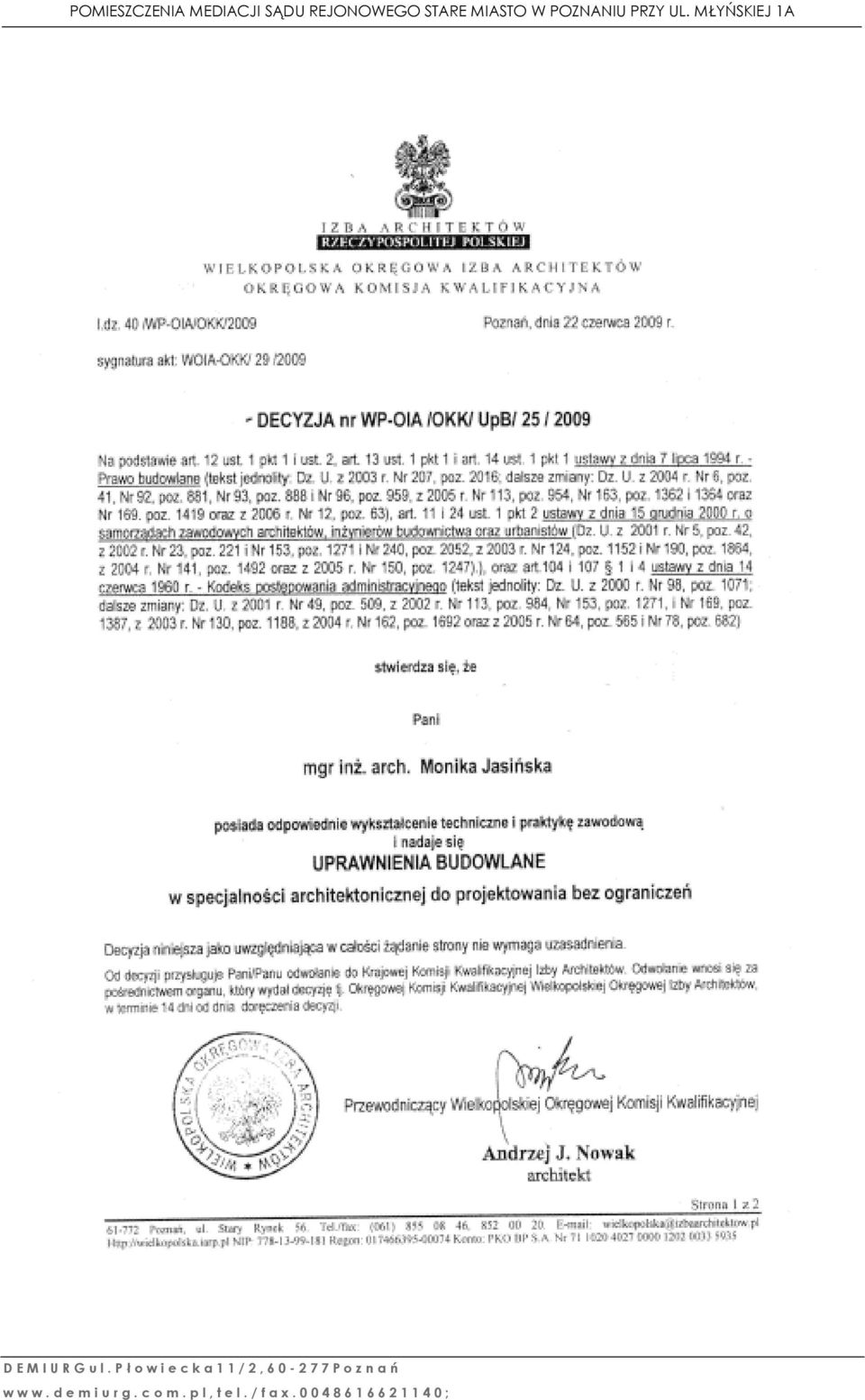

5

6

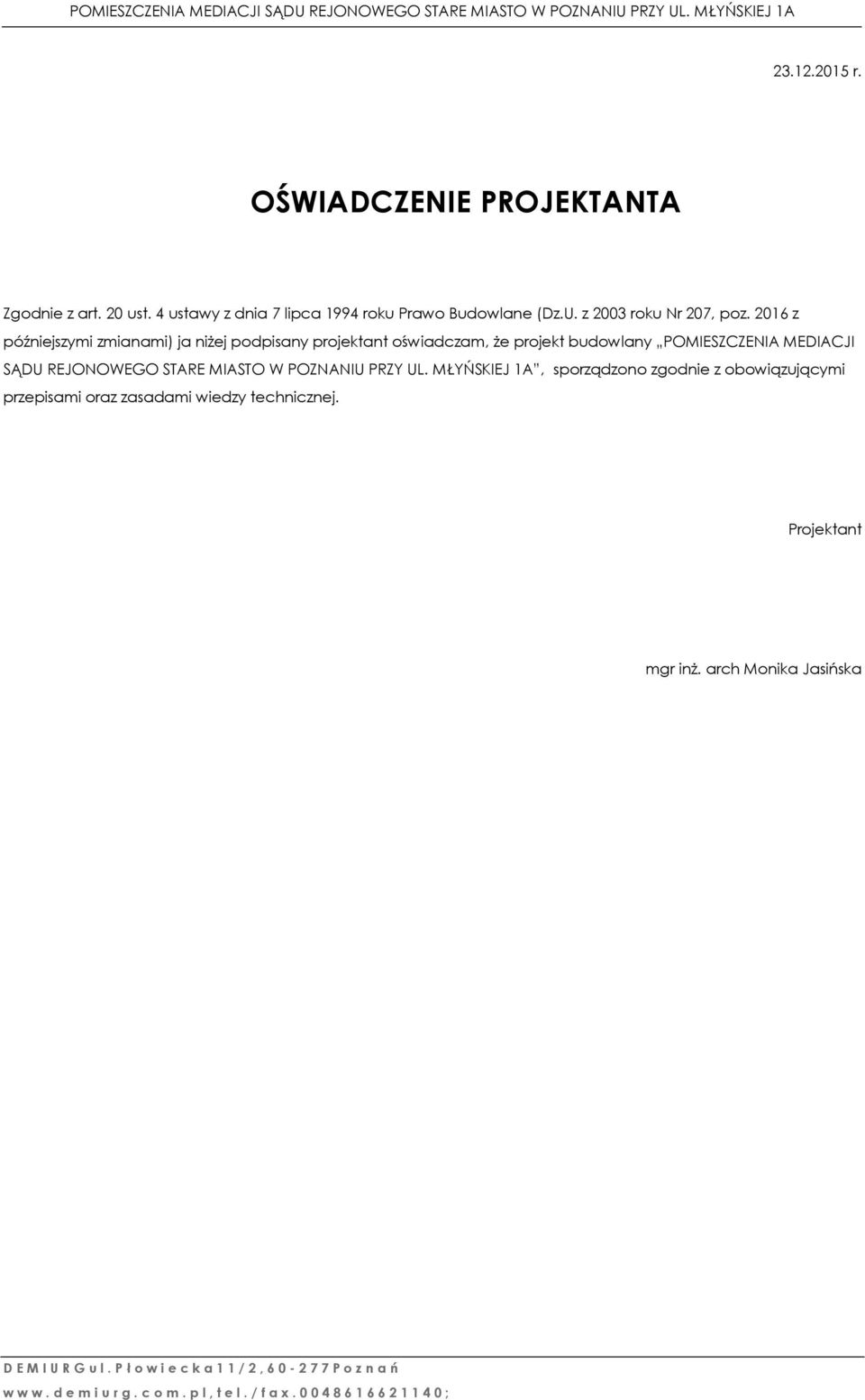

7 r. OŚWIADCZENIE PROJEKTANTA Zgodnie z art. 20 ust. 4 ustawy z dnia 7 lipca 1994 roku Prawo Budowlane (Dz.U. z 2003 roku Nr 207, poz z późniejszymi zmianami) ja niżej podpisany projektant oświadczam, że projekt budowlany POMIESZCZENIA MEDIACJI SĄDU REJONOWEGO STARE MIASTO W POZNANIU PRZY UL. MŁYŃSKIEJ 1A, sporządzono zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Projektant mgr inż. arch Monika Jasińska

8 CZĘŚĆ B. PROJEKT ARCHITEKTONICZNO- BUDOWLANY

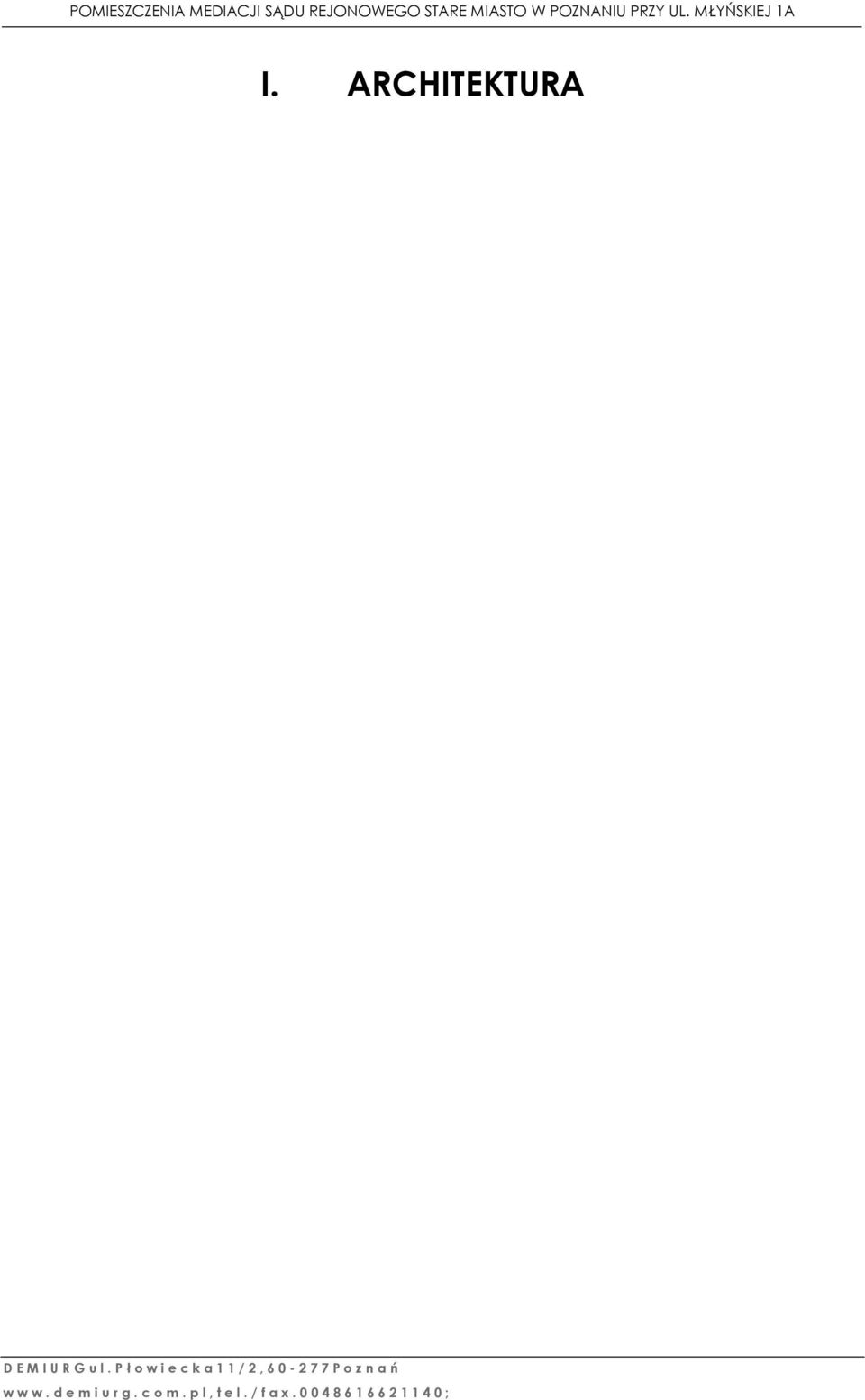

9 I. ARCHITEKTURA

10 CZĘŚĆ OPISOWA SPIS TREŚCI I. ARCHITEKTURA CZĘŚĆ OPISOWA 1. Przedmiot inwestycji 2. Dane ewidencyjne 3. Podstawa opracowania 4. Stan istniejący obiektu 5. Założenie projektowe 6. Dane techniczno-realizacyjne 7. Uwagi końcowe CZĘŚĆ RYSUNKOWA II. INFORMACJA BIOZ

11 1. Przedmiot inwestycji Wydzielenie pomieszczeń mediacji Sądu Rejonowego Stare Miasto w Poznaniu przy ul. Młyńskiej 1a. 2. Dane ewidencyjne Sąd Rejonowy Stare Miasto w Poznaniu Ul. Młyńska 1a Poznań 3. Podstawa opracowania - umowa z inwestorem - normy i przepisy Prawa Budowlanego - wizja lokalna 4. Stan istniejący obiektu Przedmiotowy obiekt jest sześciokondygnacyjnym budynkiem. Składa się z piwnicy, parteru, trzech pięter oraz poddasza nieużytkowego. Budynek wykonany w technologii tradycyjnej. Dach w konstrukcji drewnianej. W części świetlika konstrukcja stalowa. Obiekt wyposażony w instalację wodociągową, kanalizacyjną, instalację elektryczną, instalację c.o. 5. Założenie projektowe Projekt zakłada wydzielenie na parterze po prawej stronie od schodów wachlarzowych dwóch pomieszczeń mediacji. Nowe ścianki działowe wykonane ze szkła na stelażu aluminiowym do wysokości gzymsu na kapitelu 6. Dane techniczno-realizacyjne Wszystkie materiały budowlane stosowane do realizacji projektowanej inwestycji powinny posiadać certyfikat lub aprobatę techniczną, a urządzenia certyfikat na znak bezpieczeństwa. 6.1 Zakres prac (rozbiórki, prace remontowe) Z wydzielonej przestrzeni należy usunąć wszystkie ruchome elementy wyposażenia. Na taśmach akustycznych LSPE oraz kołkach rozporowych zamontować przepierzenie szklane na całej wysokości wydzielające pomieszczenia. Od strony wewnętrznej łuków oddzielających korytarz od przestrzeni wydzielanej należy zbadać powierzchnię ściany i ewentualnie wyrównać przed zamontowaniem taśm akustycznych LSPE. Następnie nakleić taśmy i zamontować panele szklane z konstrukcją aluminiową w kolorze RAL 7044 (ostateczna kolorystyka do ustalenia na etapie wykonawstwa) dostosowując szerokość taśm do szerokości ramy aluminiowej. W belce poprzecznej przeszklenia nad drzwiami zamontować nawietrzniki z osłonami dźwiękochłonnymi w kolorze konstrukcji. W pomieszczeniach wykonać sufity podwieszane. W tym celu zamontować listwy aluminiowe na obwodzie pomieszczenia za pomocą kołków rozporowych, następnie zamontować wieszaki za suficie zachowując odległości zalecane dla danego systemu sufitu podwieszanego. Na tak przygotowanej podkonstrukcji montować płyty ogniochronne z systemu sufitu kasetonowego np. firmy RIGIPS lub równoważnej. Następnie na łącznikach mechanicznych o min. średnicy 5,5mm w rozstawie max. 120cmzamontować stelaż zewnętrznego sufitu podwieszanego w systemie kasetonowym o płytach 60x60 cm. Na konstrukcji położyć kasetony z płyt gipsowo-kartonowych, np. Gyptone Base 31 firmy RIGIPS lub równoważne. Kolor sufitu biały. W pomieszczeniach mediacji zamontować panele podłogowe AC4 w kolorze dąb Bradford lub równoważnym. Panele montować na płytach z włókien drzewnych np. ECO BARLINEK lun równoważnych gr

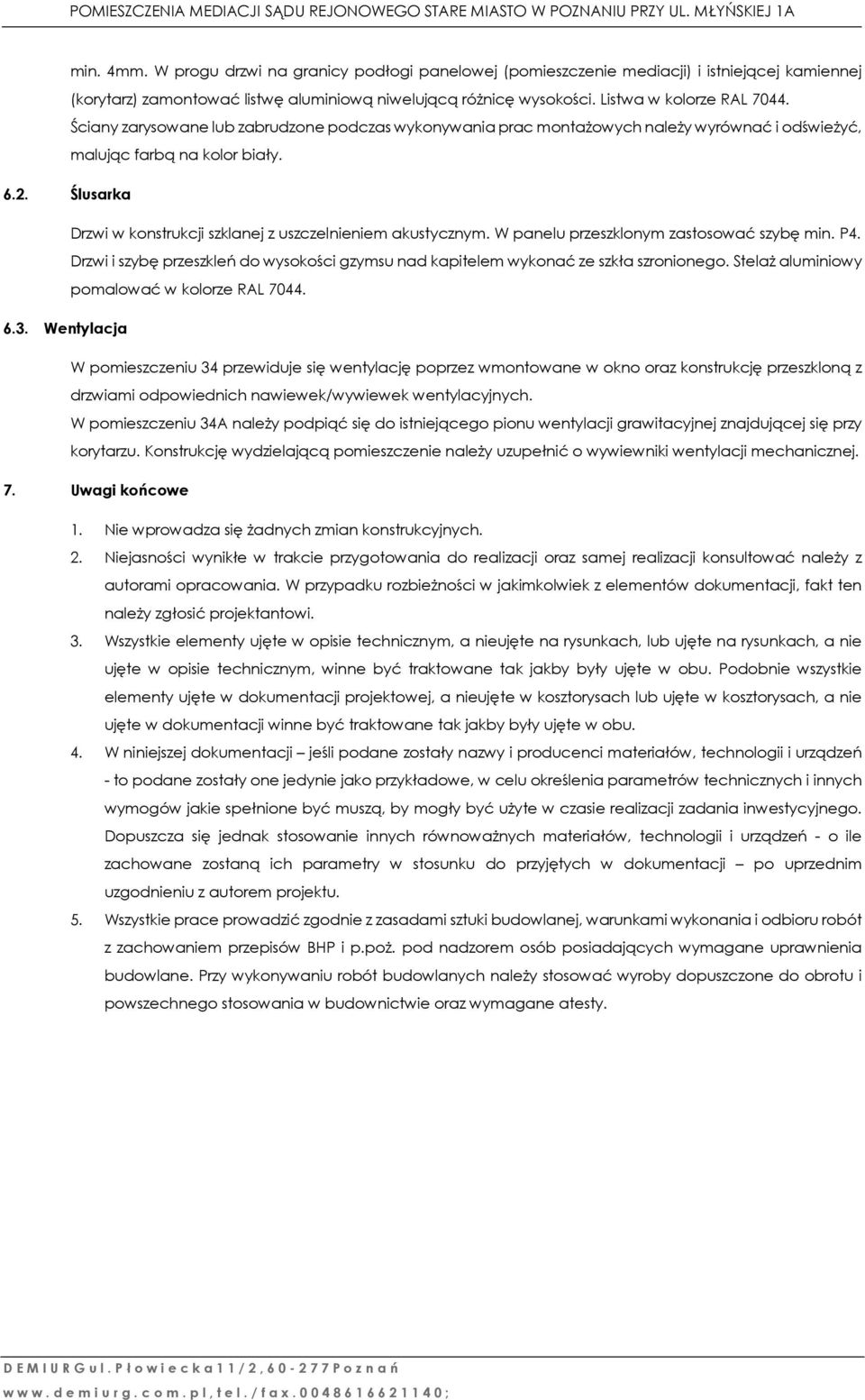

12 min. 4mm. W progu drzwi na granicy podłogi panelowej (pomieszczenie mediacji) i istniejącej kamiennej (korytarz) zamontować listwę aluminiową niwelującą różnicę wysokości. Listwa w kolorze RAL Ściany zarysowane lub zabrudzone podczas wykonywania prac montażowych należy wyrównać i odświeżyć, malując farbą na kolor biały Ślusarka Drzwi w konstrukcji szklanej z uszczelnieniem akustycznym. W panelu przeszklonym zastosować szybę min. P4. Drzwi i szybę przeszkleń do wysokości gzymsu nad kapitelem wykonać ze szkła szronionego. Stelaż aluminiowy pomalować w kolorze RAL Wentylacja W pomieszczeniu 34 przewiduje się wentylację poprzez wmontowane w okno oraz konstrukcję przeszkloną z drzwiami odpowiednich nawiewek/wywiewek wentylacyjnych. W pomieszczeniu 34A należy podpiąć się do istniejącego pionu wentylacji grawitacyjnej znajdującej się przy korytarzu. Konstrukcję wydzielającą pomieszczenie należy uzupełnić o wywiewniki wentylacji mechanicznej. 7. Uwagi końcowe 1. Nie wprowadza się żadnych zmian konstrukcyjnych. 2. Niejasności wynikłe w trakcie przygotowania do realizacji oraz samej realizacji konsultować należy z autorami opracowania. W przypadku rozbieżności w jakimkolwiek z elementów dokumentacji, fakt ten należy zgłosić projektantowi. 3. Wszystkie elementy ujęte w opisie technicznym, a nieujęte na rysunkach, lub ujęte na rysunkach, a nie ujęte w opisie technicznym, winne być traktowane tak jakby były ujęte w obu. Podobnie wszystkie elementy ujęte w dokumentacji projektowej, a nieujęte w kosztorysach lub ujęte w kosztorysach, a nie ujęte w dokumentacji winne być traktowane tak jakby były ujęte w obu. 4. W niniejszej dokumentacji jeśli podane zostały nazwy i producenci materiałów, technologii i urządzeń - to podane zostały one jedynie jako przykładowe, w celu określenia parametrów technicznych i innych wymogów jakie spełnione być muszą, by mogły być użyte w czasie realizacji zadania inwestycyjnego. Dopuszcza się jednak stosowanie innych równoważnych materiałów, technologii i urządzeń - o ile zachowane zostaną ich parametry w stosunku do przyjętych w dokumentacji po uprzednim uzgodnieniu z autorem projektu. 5. Wszystkie prace prowadzić zgodnie z zasadami sztuki budowlanej, warunkami wykonania i odbioru robót z zachowaniem przepisów BHP i p.poż. pod nadzorem osób posiadających wymagane uprawnienia budowlane. Przy wykonywaniu robót budowlanych należy stosować wyroby dopuszczone do obrotu i powszechnego stosowania w budownictwie oraz wymagane atesty.

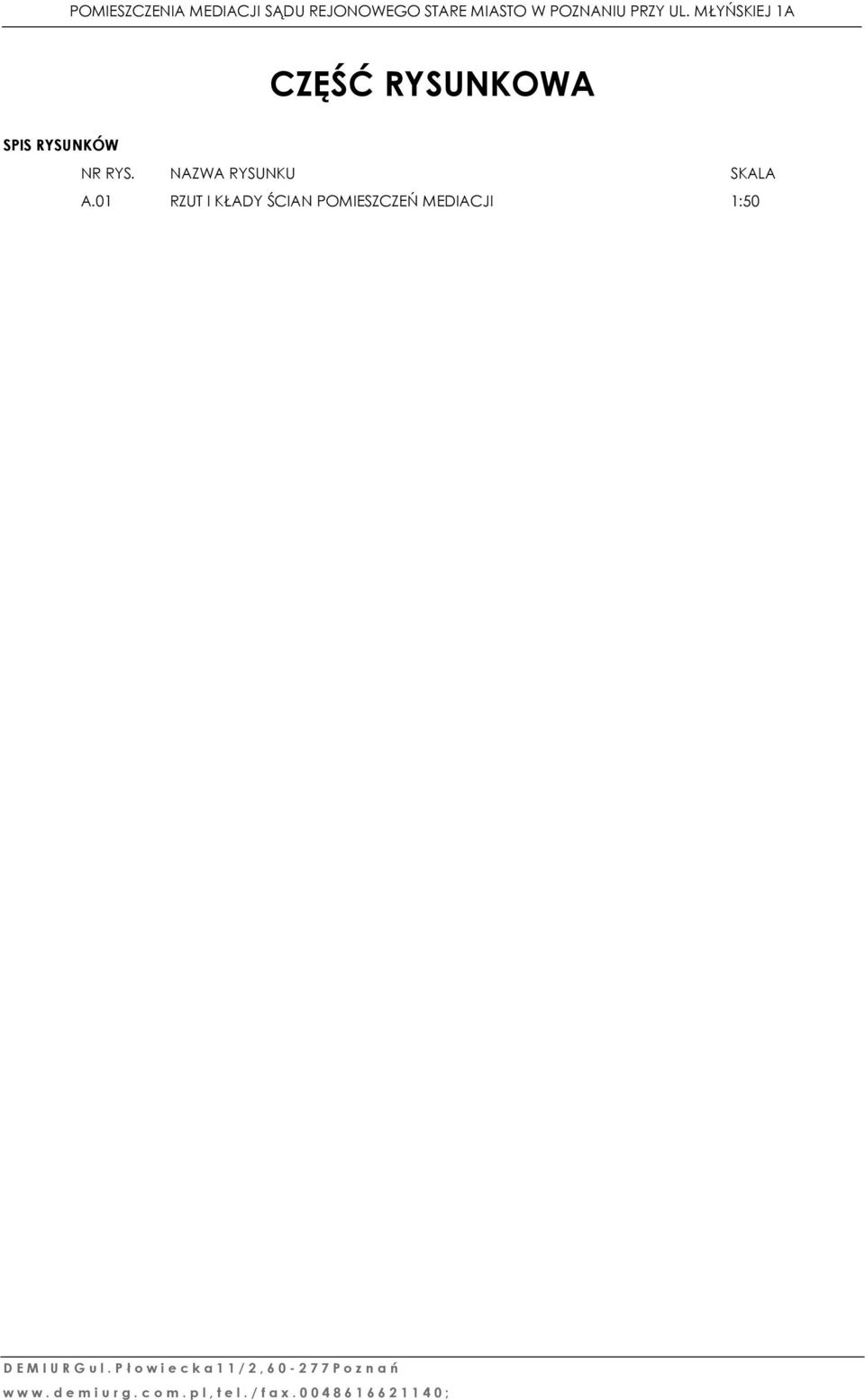

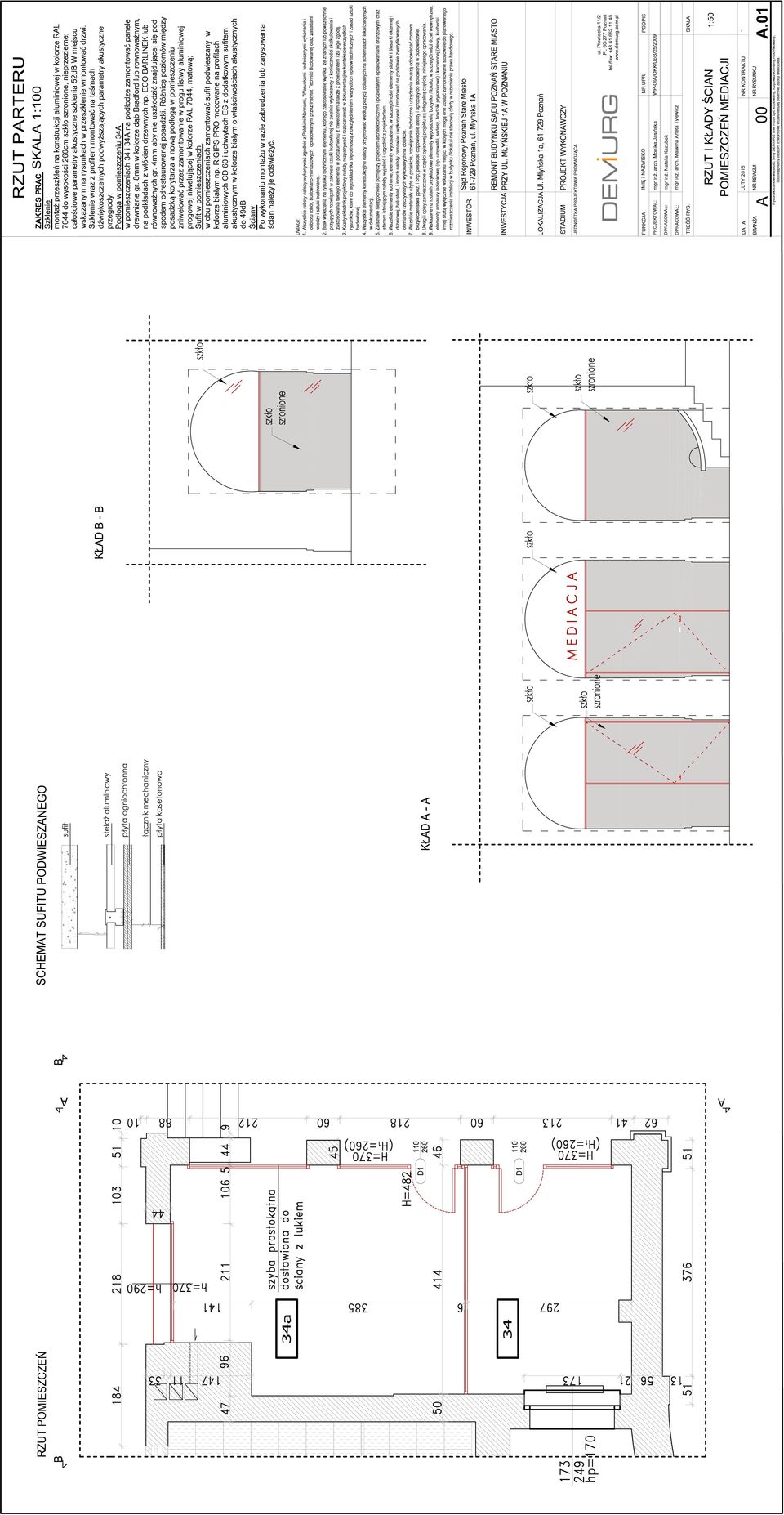

13 CZĘŚĆ RYSUNKOWA SPIS RYSUNKÓW NR RYS. NAZWA RYSUNKU SKALA A.01 RZUT I KŁADY ŚCIAN POMIESZCZEŃ MEDIACJI 1:50

14

15 II. INFORMACJA BIOZ INWESTYCJA: POMIESZCZENIA MEDIACJI SĄDU REJONOWEGO STARE MIASTO W POZNANIU PRZY UL. MŁYŃSKIEJ 1A ADRES INWESTYCJI: Ul. Młyńska 1a Poznań INWESTOR: SĄD REJONOWY STARE MIASTO W POZNANIU Ul. Młyńska 1a; Poznań PROJEKTANT: mgr inż. arch. Monika Jasińska

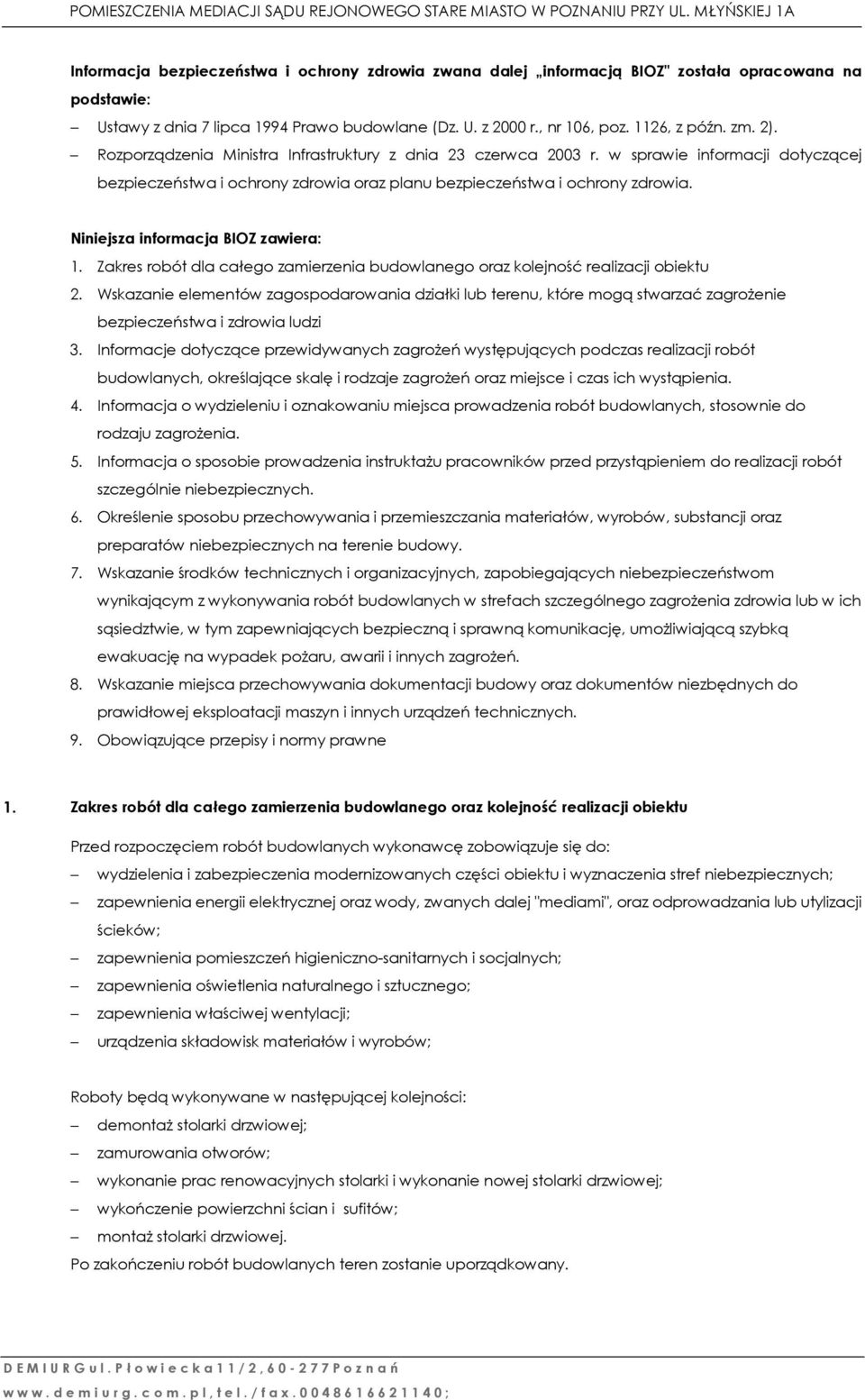

16 Informacja bezpieczeństwa i ochrony zdrowia zwana dalej informacją BIOZ" została opracowana na podstawie: Ustawy z dnia 7 lipca 1994 Prawo budowlane (Dz. U. z 2000 r., nr 106, poz. 1126, z późn. zm. 2). Rozporządzenia Ministra Infrastruktury z dnia 23 czerwca 2003 r. w sprawie informacji dotyczącej bezpieczeństwa i ochrony zdrowia oraz planu bezpieczeństwa i ochrony zdrowia. Niniejsza informacja BIOZ zawiera: 1. Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji obiektu 2. Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi 3. Informacje dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaje zagrożeń oraz miejsce i czas ich wystąpienia. 4. Informacja o wydzieleniu i oznakowaniu miejsca prowadzenia robót budowlanych, stosownie do rodzaju zagrożenia. 5. Informacja o sposobie prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych. 6. Określenie sposobu przechowywania i przemieszczania materiałów, wyrobów, substancji oraz preparatów niebezpiecznych na terenie budowy. 7. Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń. 8. Wskazanie miejsca przechowywania dokumentacji budowy oraz dokumentów niezbędnych do prawidłowej eksploatacji maszyn i innych urządzeń technicznych. 9. Obowiązujące przepisy i normy prawne Zakres robót dla całego zamierzenia budowlanego oraz kolejność realizacji obiektu Przed rozpoczęciem robót budowlanych wykonawcę zobowiązuje się do: wydzielenia i zabezpieczenia modernizowanych części obiektu i wyznaczenia stref niebezpiecznych; zapewnienia energii elektrycznej oraz wody, zwanych dalej "mediami", oraz odprowadzania lub utylizacji ścieków; zapewnienia pomieszczeń higieniczno-sanitarnych i socjalnych; zapewnienia oświetlenia naturalnego i sztucznego; zapewnienia właściwej wentylacji; urządzenia składowisk materiałów i wyrobów; Roboty będą wykonywane w następującej kolejności: demontaż stolarki drzwiowej; zamurowania otworów; wykonanie prac renowacyjnych stolarki i wykonanie nowej stolarki drzwiowej; wykończenie powierzchni ścian i sufitów; montaż stolarki drzwiowej. Po zakończeniu robót budowlanych teren zostanie uporządkowany.

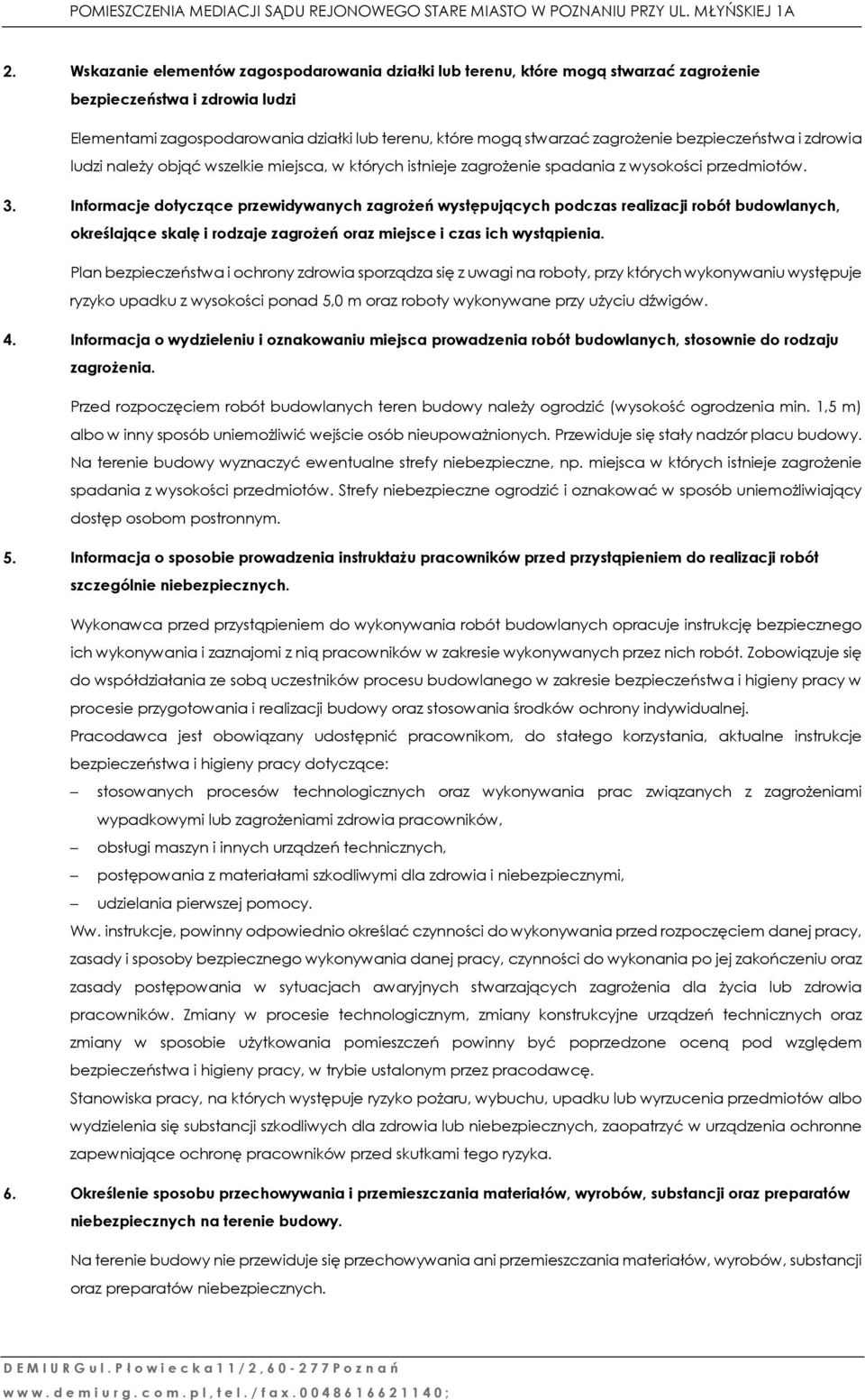

17 Wskazanie elementów zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi Elementami zagospodarowania działki lub terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi należy objąć wszelkie miejsca, w których istnieje zagrożenie spadania z wysokości przedmiotów. Informacje dotyczące przewidywanych zagrożeń występujących podczas realizacji robót budowlanych, określające skalę i rodzaje zagrożeń oraz miejsce i czas ich wystąpienia. Plan bezpieczeństwa i ochrony zdrowia sporządza się z uwagi na roboty, przy których wykonywaniu występuje ryzyko upadku z wysokości ponad 5,0 m oraz roboty wykonywane przy użyciu dźwigów. Informacja o wydzieleniu i oznakowaniu miejsca prowadzenia robót budowlanych, stosownie do rodzaju zagrożenia. Przed rozpoczęciem robót budowlanych teren budowy należy ogrodzić (wysokość ogrodzenia min. 1,5 m) albo w inny sposób uniemożliwić wejście osób nieupoważnionych. Przewiduje się stały nadzór placu budowy. Na terenie budowy wyznaczyć ewentualne strefy niebezpieczne, np. miejsca w których istnieje zagrożenie spadania z wysokości przedmiotów. Strefy niebezpieczne ogrodzić i oznakować w sposób uniemożliwiający dostęp osobom postronnym. Informacja o sposobie prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych. Wykonawca przed przystąpieniem do wykonywania robót budowlanych opracuje instrukcję bezpiecznego ich wykonywania i zaznajomi z nią pracowników w zakresie wykonywanych przez nich robót. Zobowiązuje się do współdziałania ze sobą uczestników procesu budowlanego w zakresie bezpieczeństwa i higieny pracy w procesie przygotowania i realizacji budowy oraz stosowania środków ochrony indywidualnej. Pracodawca jest obowiązany udostępnić pracownikom, do stałego korzystania, aktualne instrukcje bezpieczeństwa i higieny pracy dotyczące: stosowanych procesów technologicznych oraz wykonywania prac związanych z zagrożeniami wypadkowymi lub zagrożeniami zdrowia pracowników, obsługi maszyn i innych urządzeń technicznych, postępowania z materiałami szkodliwymi dla zdrowia i niebezpiecznymi, udzielania pierwszej pomocy. Ww. instrukcje, powinny odpowiednio określać czynności do wykonywania przed rozpoczęciem danej pracy, zasady i sposoby bezpiecznego wykonywania danej pracy, czynności do wykonania po jej zakończeniu oraz zasady postępowania w sytuacjach awaryjnych stwarzających zagrożenia dla życia lub zdrowia pracowników. Zmiany w procesie technologicznym, zmiany konstrukcyjne urządzeń technicznych oraz zmiany w sposobie użytkowania pomieszczeń powinny być poprzedzone oceną pod względem bezpieczeństwa i higieny pracy, w trybie ustalonym przez pracodawcę. Stanowiska pracy, na których występuje ryzyko pożaru, wybuchu, upadku lub wyrzucenia przedmiotów albo wydzielenia się substancji szkodliwych dla zdrowia lub niebezpiecznych, zaopatrzyć w urządzenia ochronne zapewniające ochronę pracowników przed skutkami tego ryzyka. Określenie sposobu przechowywania i przemieszczania materiałów, wyrobów, substancji oraz preparatów niebezpiecznych na terenie budowy. Na terenie budowy nie przewiduje się przechowywania ani przemieszczania materiałów, wyrobów, substancji oraz preparatów niebezpiecznych.

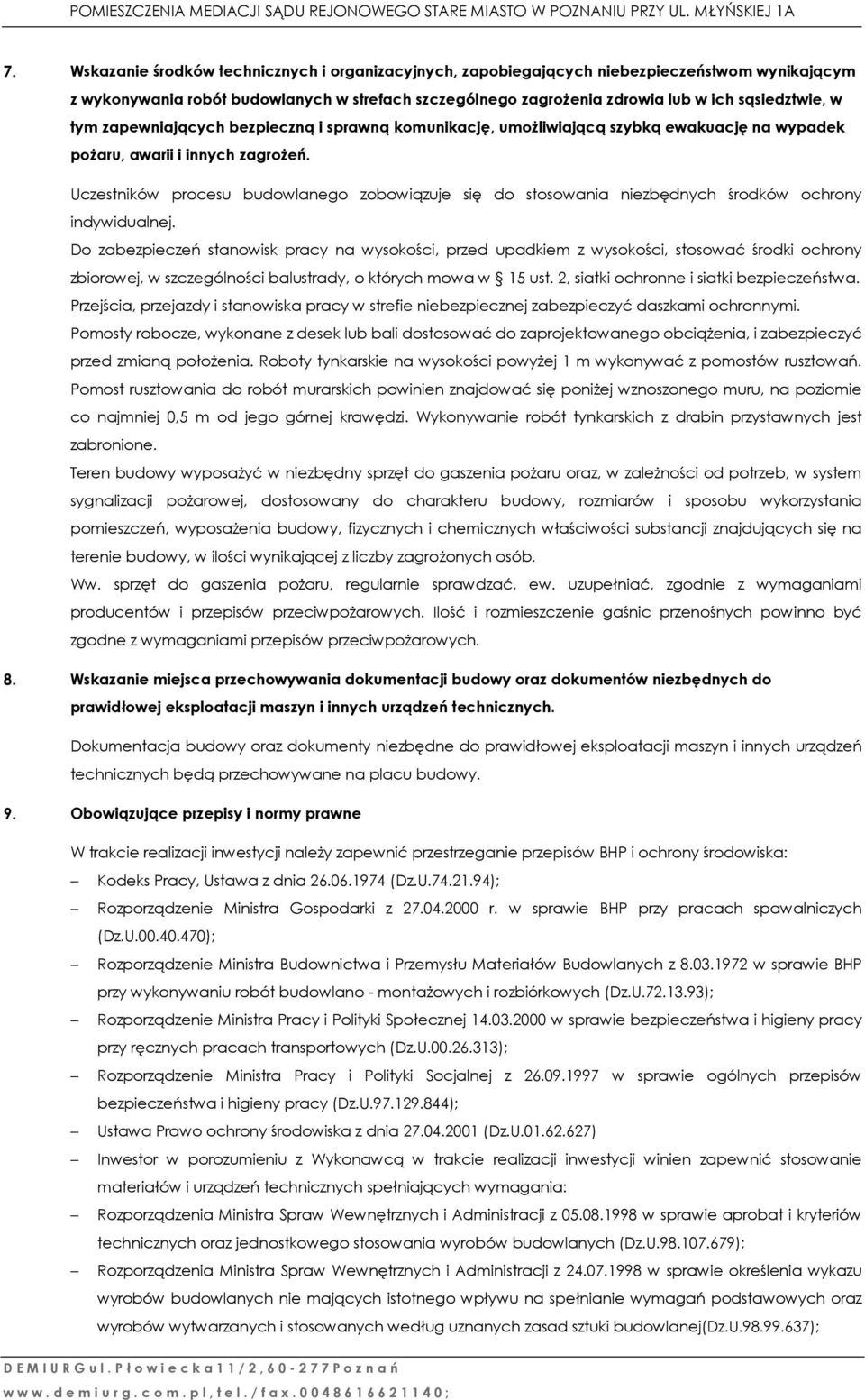

18 Wskazanie środków technicznych i organizacyjnych, zapobiegających niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia lub w ich sąsiedztwie, w tym zapewniających bezpieczną i sprawną komunikację, umożliwiającą szybką ewakuację na wypadek pożaru, awarii i innych zagrożeń. Uczestników procesu budowlanego zobowiązuje się do stosowania niezbędnych środków ochrony indywidualnej. Do zabezpieczeń stanowisk pracy na wysokości, przed upadkiem z wysokości, stosować środki ochrony zbiorowej, w szczególności balustrady, o których mowa w 15 ust. 2, siatki ochronne i siatki bezpieczeństwa. Przejścia, przejazdy i stanowiska pracy w strefie niebezpiecznej zabezpieczyć daszkami ochronnymi. Pomosty robocze, wykonane z desek lub bali dostosować do zaprojektowanego obciążenia, i zabezpieczyć przed zmianą położenia. Roboty tynkarskie na wysokości powyżej 1 m wykonywać z pomostów rusztowań. Pomost rusztowania do robót murarskich powinien znajdować się poniżej wznoszonego muru, na poziomie co najmniej 0,5 m od jego górnej krawędzi. Wykonywanie robót tynkarskich z drabin przystawnych jest zabronione. Teren budowy wyposażyć w niezbędny sprzęt do gaszenia pożaru oraz, w zależności od potrzeb, w system sygnalizacji pożarowej, dostosowany do charakteru budowy, rozmiarów i sposobu wykorzystania pomieszczeń, wyposażenia budowy, fizycznych i chemicznych właściwości substancji znajdujących się na terenie budowy, w ilości wynikającej z liczby zagrożonych osób. Ww. sprzęt do gaszenia pożaru, regularnie sprawdzać, ew. uzupełniać, zgodnie z wymaganiami producentów i przepisów przeciwpożarowych. Ilość i rozmieszczenie gaśnic przenośnych powinno być zgodne z wymaganiami przepisów przeciwpożarowych. Wskazanie miejsca przechowywania dokumentacji budowy oraz dokumentów niezbędnych do prawidłowej eksploatacji maszyn i innych urządzeń technicznych. Dokumentacja budowy oraz dokumenty niezbędne do prawidłowej eksploatacji maszyn i innych urządzeń technicznych będą przechowywane na placu budowy. Obowiązujące przepisy i normy prawne W trakcie realizacji inwestycji należy zapewnić przestrzeganie przepisów BHP i ochrony środowiska: Kodeks Pracy, Ustawa z dnia (Dz.U ); Rozporządzenie Ministra Gospodarki z r. w sprawie BHP przy pracach spawalniczych (Dz.U ); Rozporządzenie Ministra Budownictwa i Przemysłu Materiałów Budowlanych z w sprawie BHP przy wykonywaniu robót budowlano - montażowych i rozbiórkowych (Dz.U ); Rozporządzenie Ministra Pracy i Polityki Społecznej w sprawie bezpieczeństwa i higieny pracy przy ręcznych pracach transportowych (Dz.U ); Rozporządzenie Ministra Pracy i Polityki Socjalnej z w sprawie ogólnych przepisów bezpieczeństwa i higieny pracy (Dz.U ); Ustawa Prawo ochrony środowiska z dnia (Dz.U ) Inwestor w porozumieniu z Wykonawcą w trakcie realizacji inwestycji winien zapewnić stosowanie materiałów i urządzeń technicznych spełniających wymagania: Rozporządzenia Ministra Spraw Wewnętrznych i Administracji z w sprawie aprobat i kryteriów technicznych oraz jednostkowego stosowania wyrobów budowlanych (Dz.U ); Rozporządzenia Ministra Spraw Wewnętrznych i Administracji z w sprawie określenia wykazu wyrobów budowlanych nie mających istotnego wpływu na spełnianie wymagań podstawowych oraz wyrobów wytwarzanych i stosowanych według uznanych zasad sztuki budowlanej(dz.u );

19 Rozporządzenia Ministra Spraw Wewnętrznych i Administracji z w sprawie systemu oceny zgodności, wzoru deklaracji zgodności oraz sposobu znakowania wyrobów budowlanych dopuszczonych do obrotu i powszechnego stosowania w budownictwie (Dz.U ); Rozporządzenia Ministra Gospodarki z w sprawie trybu certyfikacji wyrobów (Dz.U ); Prace wykonywać w sposób spełniający wymagania obowiązujących norm, zgodnie z: Rozporządzeniem Ministra Rozwoju Regionalnego i Budownictwa z w sprawie wprowadzenia obowiązku stosowania niektórych Polskich Norm dla budownictwa (Dz.U ); Rozporządzeniem Ministra Rozwoju Regionalnego i Budownictwa z zmieniające rozporządzenie w sprawie wprowadzenia obowiązku stosowania niektórych Polskich Norm dla budownictwa (Dz.U ).
