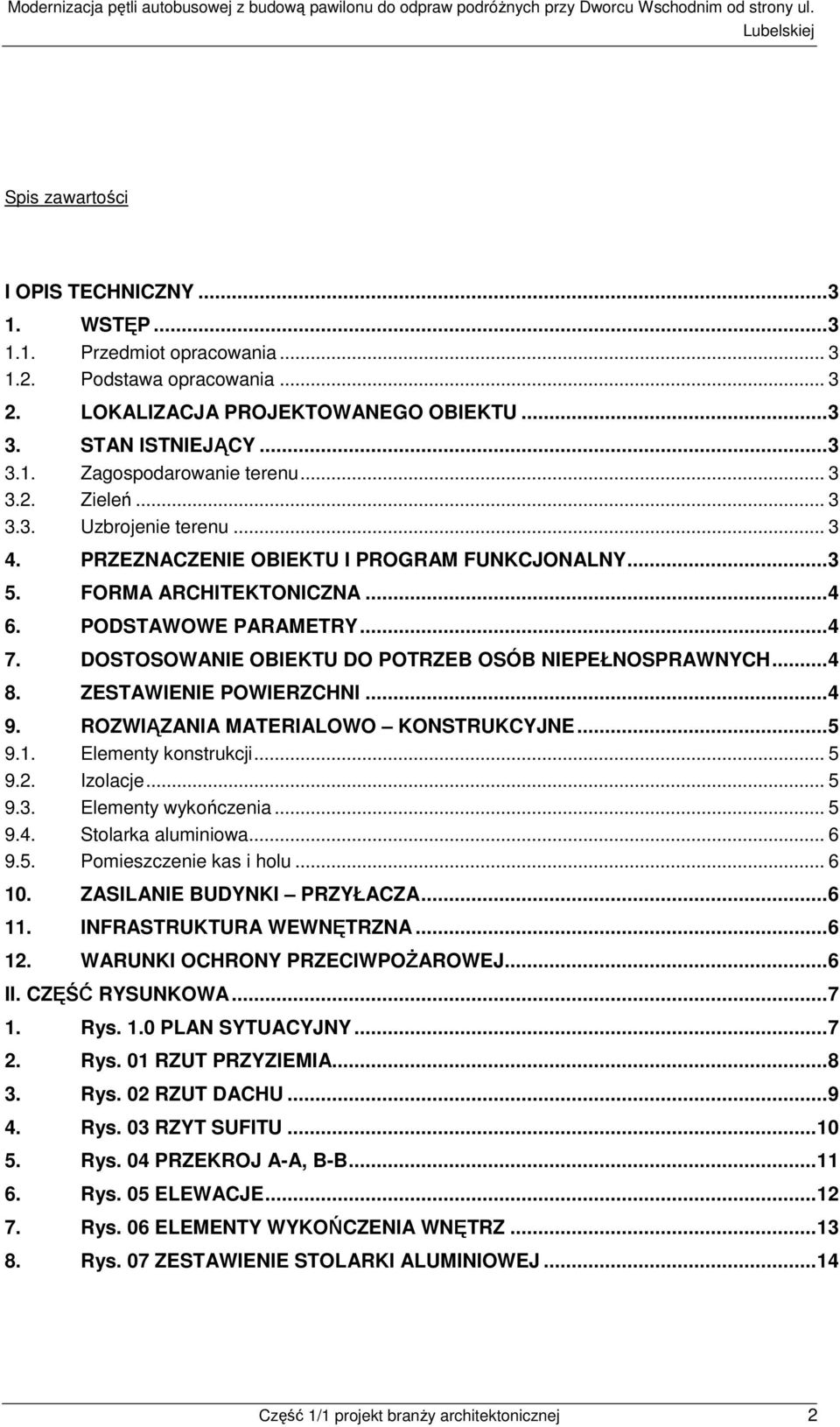

1 Spis zawartości I OPIS TECHNICZNY WSTĘP Przedmiot opracowania Podstawa opracowania LOKALIZACJA PROJEKTOWANEGO OBIEKTU STAN ISTNIEJĄCY Zagospodarowanie terenu Zieleń Uzbrojenie terenu PRZEZNACZENIE OBIEKTU I PROGRAM FUNKCJONALNY FORMA ARCHITEKTONICZNA PODSTAWOWE PARAMETRY DOSTOSOWANIE OBIEKTU DO POTRZEB OSÓB NIEPEŁNOSPRAWNYCH ZESTAWIENIE POWIERZCHNI ROZWIĄZANIA MATERIALOWO KONSTRUKCYJNE Elementy konstrukcji Izolacje Elementy wykończenia Stolarka aluminiowa Pomieszczenie kas i holu ZASILANIE BUDYNKI PRZYŁACZA INFRASTRUKTURA WEWNĘTRZNA WARUNKI OCHRONY PRZECIWPOŻAROWEJ...6 II. CZĘŚĆ RYSUNKOWA Rys. 1.0 PLAN SYTUACYJNY Rys. 01 RZUT PRZYZIEMIA Rys. 02 RZUT DACHU Rys. 03 RZYT SUFITU Rys. 04 PRZEKROJ A-A, B-B Rys. 05 ELEWACJE Rys. 06 ELEMENTY WYKOŃCZENIA WNĘTRZ Rys. 07 ZESTAWIENIE STOLARKI ALUMINIOWEJ...14 Część 1/1 projekt branży architektonicznej 2

DOSTOSOWANIE OBIEKTU DO POTRZEB OSÓB NIEPEŁNOSPRAWNYCH...4 8. ZESTAWIENIE POWIERZCHNI...4 9. ROZWIĄZANIA MATERIALOWO KONSTRUKCYJNE...5 9.1. Elementy konstrukcji... 5 9.2. Izolacje... 5 9.3.

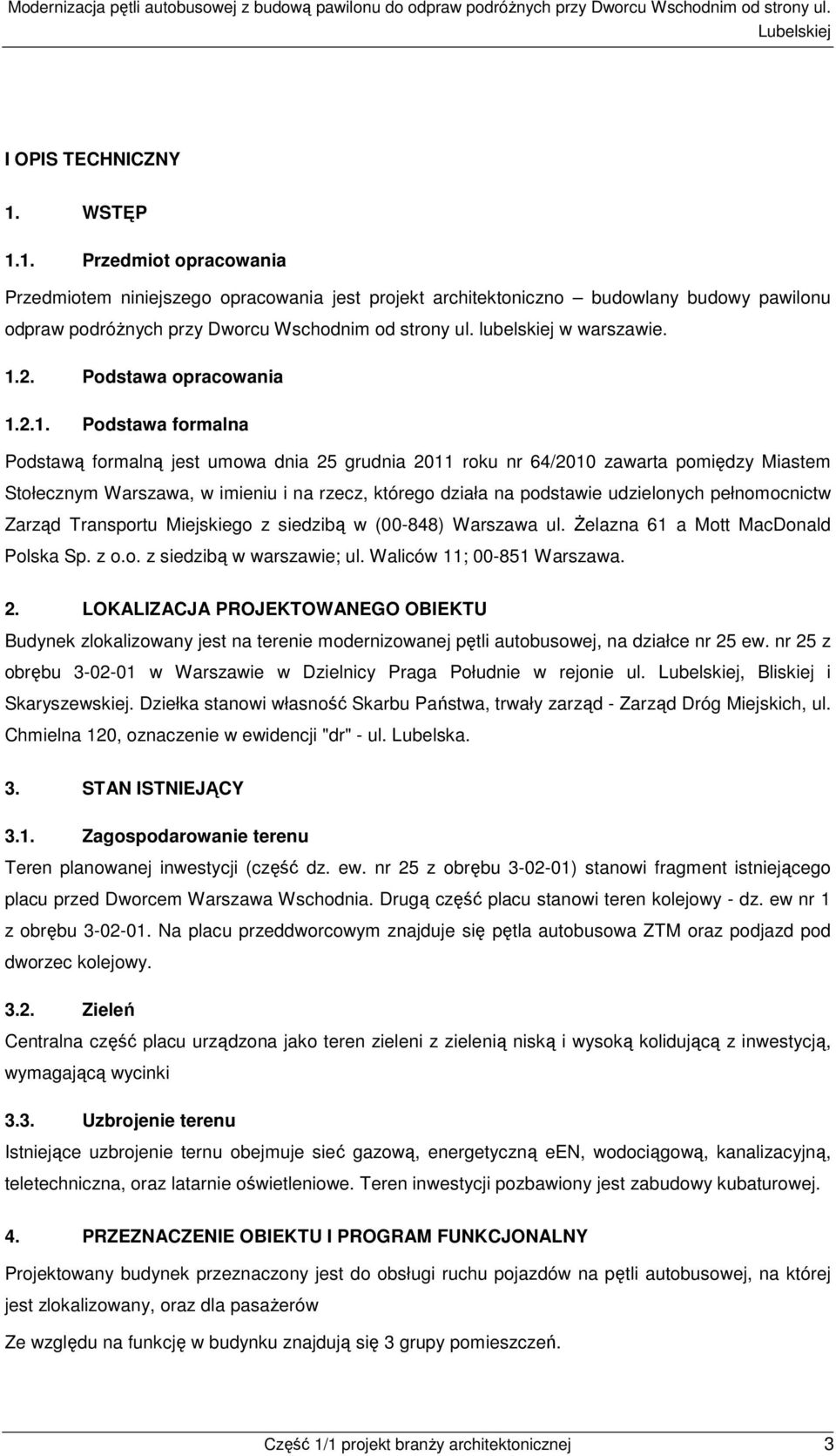

2 I OPIS TECHNICZNY 1. WSTĘP 1.1. Przedmiot opracowania Przedmiotem niniejszego opracowania jest projekt architektoniczno budowlany budowy pawilonu odpraw podróżnych przy Dworcu Wschodnim od strony ul. lubelskiej w warszawie Podstawa opracowania Podstawa formalna Podstawą formalną jest umowa dnia 25 grudnia 2011 roku nr 64/2010 zawarta pomiędzy Miastem Stołecznym Warszawa, w imieniu i na rzecz, którego działa na podstawie udzielonych pełnomocnictw Zarząd Transportu Miejskiego z siedzibą w (00-848) Warszawa ul. Żelazna 61 a Mott MacDonald Polska Sp. z o.o. z siedzibą w warszawie; ul. Waliców 11; Warszawa. 2. LOKALIZACJA PROJEKTOWANEGO OBIEKTU Budynek zlokalizowany jest na terenie modernizowanej pętli autobusowej, na działce nr 25 ew. nr 25 z obrębu w Warszawie w Dzielnicy Praga Południe w rejonie ul., Bliskiej i Skaryszewskiej. Dziełka stanowi własność Skarbu Państwa, trwały zarząd - Zarząd Dróg Miejskich, ul. Chmielna 120, oznaczenie w ewidencji "dr" - ul. Lubelska. 3. STAN ISTNIEJĄCY 3.1. Zagospodarowanie terenu Teren planowanej inwestycji (część dz. ew. nr 25 z obrębu ) stanowi fragment istniejącego placu przed Dworcem Warszawa Wschodnia. Drugą część placu stanowi teren kolejowy - dz. ew nr 1 z obrębu Na placu przeddworcowym znajduje się pętla autobusowa ZTM oraz podjazd pod dworzec kolejowy Zieleń Centralna część placu urządzona jako teren zieleni z zielenią niską i wysoką kolidującą z inwestycją, wymagającą wycinki 3.3. Uzbrojenie terenu Istniejące uzbrojenie ternu obejmuje sieć gazową, energetyczną een, wodociągową, kanalizacyjną, teletechniczna, oraz latarnie oświetleniowe. Teren inwestycji pozbawiony jest zabudowy kubaturowej. 4. PRZEZNACZENIE OBIEKTU I PROGRAM FUNKCJONALNY Projektowany budynek przeznaczony jest do obsługi ruchu pojazdów na pętli autobusowej, na której jest zlokalizowany, oraz dla pasażerów Ze względu na funkcję w budynku znajdują się 3 grupy pomieszczeń. Część 1/1 projekt branży architektonicznej 3

3 - Pomieszczenia związane obsługą ruchu na pętli autobusowej, gdzie przewidziane jest miejsce dla dyspozytora wraz z zapleczem. - Pomieszczenia kas i informacji z holem dla podróżnych, oraz zapleczem dla pracowników - Toaleta publiczna, w tym część dostosowana dla osób niepełnosprawnych 5. FORMA ARCHITEKTONICZNA Zaprojektowany został obiekt parterowy, niepodpiwniczony, o zwartej bryle i płaskim dachu, z licznymi przeszkleniami umożliwiającymi obserwację ruchu na pętli autobusowej, oraz obsługę pasażerów. Od strony południowej, w miejscu przeznaczonym pod stojaki na rowery przewidziano zadaszenie poprzez wysunięcie płyty stropowej. Budynek usytuowany jest częściowo pod projektowanym zadaszeniem pętli, w związku z czym jedna z jego podpór usytuowana jest w obrębie konstrukcji budynku. 6. PODSTAWOWE PARAMETRY - Powierzchnia zabudowy 187,6 m 2 - Wysokość 4,5 m - Kubatura 844,2 m 3 - Powierzchnia użytkowa 147,4 m 2 - wysokość pomieszczeń 2,5 m 3,20 m 7. DOSTOSOWANIE OBIEKTU DO POTRZEB OSÓB NIEPEŁNOSPRAWNYCH W celu spełnienia warunków niezbędnych do korzystania przez osoby niepełnosprawne wszystkie wejścia do budynku zaprojektowane są jako bezprogowe, z drzwiami o szerokości 90 cm w świetle ościeżnicy, oraz przesuwnymi, otwieranymi automatycznie do holu gdzie zlokalizowane są kasy i punkt informacyjny. W toalecie publicznej przewidziana jest oddzielna toaleta z zapewnioną przestrzenią umożliwiającą poruszanie się osób na wózku inwalidzkim. 8. ZESTAWIENIE POWIERZCHNI lp. pomieszczenie pow. (m 2) 1. komunikacja 23,6 2. dyspozytornia 12,6 3. pom. socjalne 10,2 4. pom. gospodarcze 3,3 5. toaleta 3,7 6. hol 20,5 7. kasa 1 14,9 8. kasa 2 14,9 9. pom. ogólne 16,3 10. toaleta 3,7 11. toaleta publiczna 23,7 powierzchnia użytkowa 147,4 Część 1/1 projekt branży architektonicznej 4

FORMA ARCHITEKTONICZNA Zaprojektowany został obiekt parterowy, niepodpiwniczony, o zwartej bryle i płaskim dachu, z licznymi przeszkleniami umożliwiającymi obserwację ruchu na pętli autobusowej, oraz

4 9. ROZWIĄZANIA MATERIALOWO KONSTRUKCYJNE 9.1. Elementy konstrukcji - Stropodach płytowy, żelbetowy, monolityczny w spadku 2% grubość 24 cm - Wieńce monolityczne żelbetowe, nadproża prefabrykowane typu L - Ściany zewnętrzne z pustaków ceramicznych typu MAX gat. I, kl. 15, grub. 29 cm i 25 cm, Ściany wewnętrzne nośne również z pustaków ceramicznych typu MAX gat. I, kl. 15, grub. 25 cm - ścianki działowe GK 10/15 cm z wypełnieniem wełną mineralną na konstrukcji metalowej, w pomieszczeniach toalet stosować płyty zielone - Mury fundamentowe (ułożone poniżej posadzki parteru) grub. 25/29 cm betonowe, nieuzbrojone, ławy fundamentowe żelbetowe, monolityczne, o wysokości 40 cm na poduszce żwirowo- piaskowej 50 cm Izolacje Termiczne - ściany zewnętrzne: 12cm wełny mineralnej - podłoga na gruncie: 10 cm styropian - stropodach 20 cm wełna mineralna - ściany fundamentowe płyty XPS 10 cm Przeciwwilgociowe - Stropodach papa nawierzchniowa - Podłoga na gruncie 2x papa termozgrzewalna - Ściany fundamentowe 2x Abizol P+R 9.3. Elementy wykończenia - Posadzki w w wszystkich pomieszczenia terakota 40x40 w kolorze grafitowym kładziona na kleju - Ściany w pomieszczenia higieniczno - sanitarne płytki ceramiczne 40x40cm kładzione na kleju do wysokości min. 2.0 m, hol, w kolorze grafitowym przed pomieszczeniami kas okładzina elewacyjna, płyty kompozytowe na podkonstrukcji, szare - Sufity we wszystkich pomieszczeniach przewidziane są sufity podwieszone 60x60 umożliwiające rozprowadzenie i montaż elementów oświetleniowych, klimatyzacji i okablowania w kolorze białym - Elewacja wykończona płytami kompozytowymi, szare montowane na podkonstrukcji. - Stolarka aluminiowa w kolorze elewacji (wewnętrzna i zewnętrzna) Część 1/1 projekt branży architektonicznej 5

ceramicznych typu MAX gat. I, kl. 15, grub.

5 - Drzwi wewnętrzne (do pomieszczeń gospodarczych i toalet) pełne, okładzina drewniana, z otworami nawiewnymi - Ściany wewnętrzne malowane akrylowymi, kolor biały 9.4. Stolarka aluminiowa Drzwi wejściowe, drzwi wewnętrzne wraz z ściankami działowymi wykonać z profili aluminiowych, stosować szkło bezpieczne o podwyższonej wytrzymałości. Drzwi wyposażone w samodomykacze i rygle elektromagnetyczne. Drzwi do holu przed kasami wykonać jako przesuwne, automatycznie rozsuwane Pomieszczenie kas i holu W otworach ściany dzielącej pomieszczenia kas od holu zamocować szyby bezpieczne o podwyższonej wytrzymałości na elementach konstrukcyjnych stalowych zabezpieczonych antykorozyjnie, oddzielające pracowników. Jako parapet zastosować płyte granitowa szlifowaną 10. ZASILANIE BUDYNKI PRZYŁACZA Budynek posiada przyłącza: - energetyczny - teletechniczny - wody - kanalizacji sanitarnej - kanalizacji deszczowej 11. INFRASTRUKTURA WEWNĘTRZNA W budynku przewidziano instalacje: - wody zimnej - kanalizacji sanitarnej - oświetleniowej i gniazd wtykowych - ochrony przed porażeniem prądem - odgromową - domofonowa - wentylacji mechanicznej - klimatyzacji - teleinformatyczna - antywłamaniowa 12. WARUNKI OCHRONY PRZECIWPOŻAROWEJ W korytarzu części dostępnej dla kierowców, oraz obsługi kas należy umieścić po 1 gaśnicy 4kg ABC Część 1/1 projekt branży architektonicznej 6

Drzwi wyposażone w samodomykacze i rygle elektromagnetyczne. Drzwi do holu przed kasami wykonać jako przesuwne, automatycznie rozsuwane. 9.5.
