PROJEKT BUDOWLANY PRZEBUDOWY POMIESZCZEŃ KOTŁOWNI NA SALĘ KONFERENCYJNO- MULTIMEDIALNĄ ORAZ SIŁOWNIĘ

Transkrypt

1 BIURO PROJEKTOWO - INWESTYCYJNE ANDRZEJ ZARZYCKI ŁOMŻA UL.ŁĄKOWA 2A TEL/FAX (0-86) REGON NIP PROJEKT BUDOWLANY PRZEBUDOWY POMIESZCZEŃ KOTŁOWNI NA SALĘ KONFERENCYJNO- MULTIMEDIALNĄ ORAZ SIŁOWNIĘ PRZEBUDOWA POMIESZCZEŃ Obiekt: Budynek III Liceum Ogólnokształcącego Adres: Łomża ul. Senatorska 13 Inwestor: III Liceum Ogólnokształcące im. Żołnierzy Obwodu Łomżyńskiego Armii Krajowej Łomża ul. Senatorska 13 Opracowanie Tadeusz Kopańczyk Ł o m ż a - m a r z e c r.

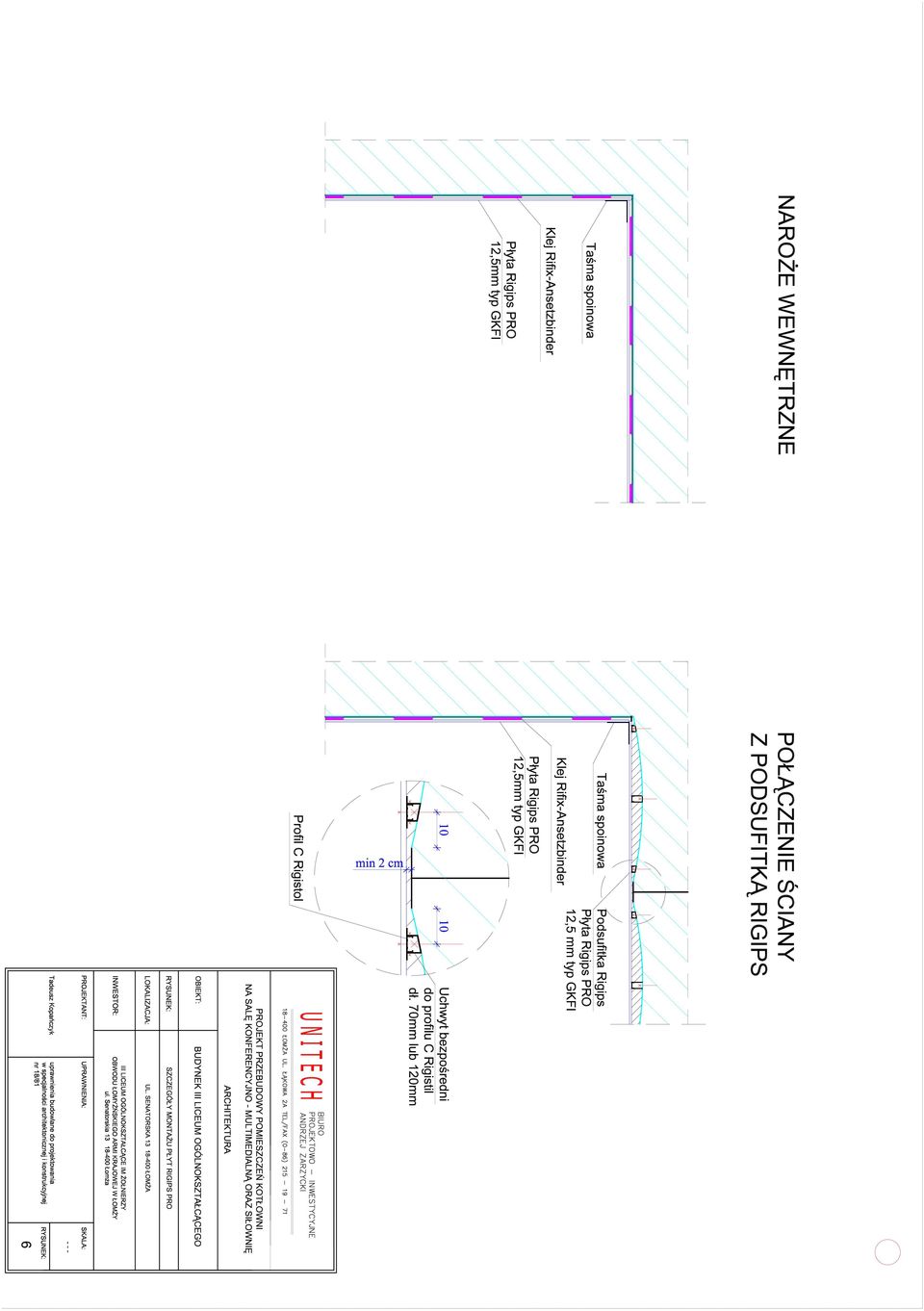

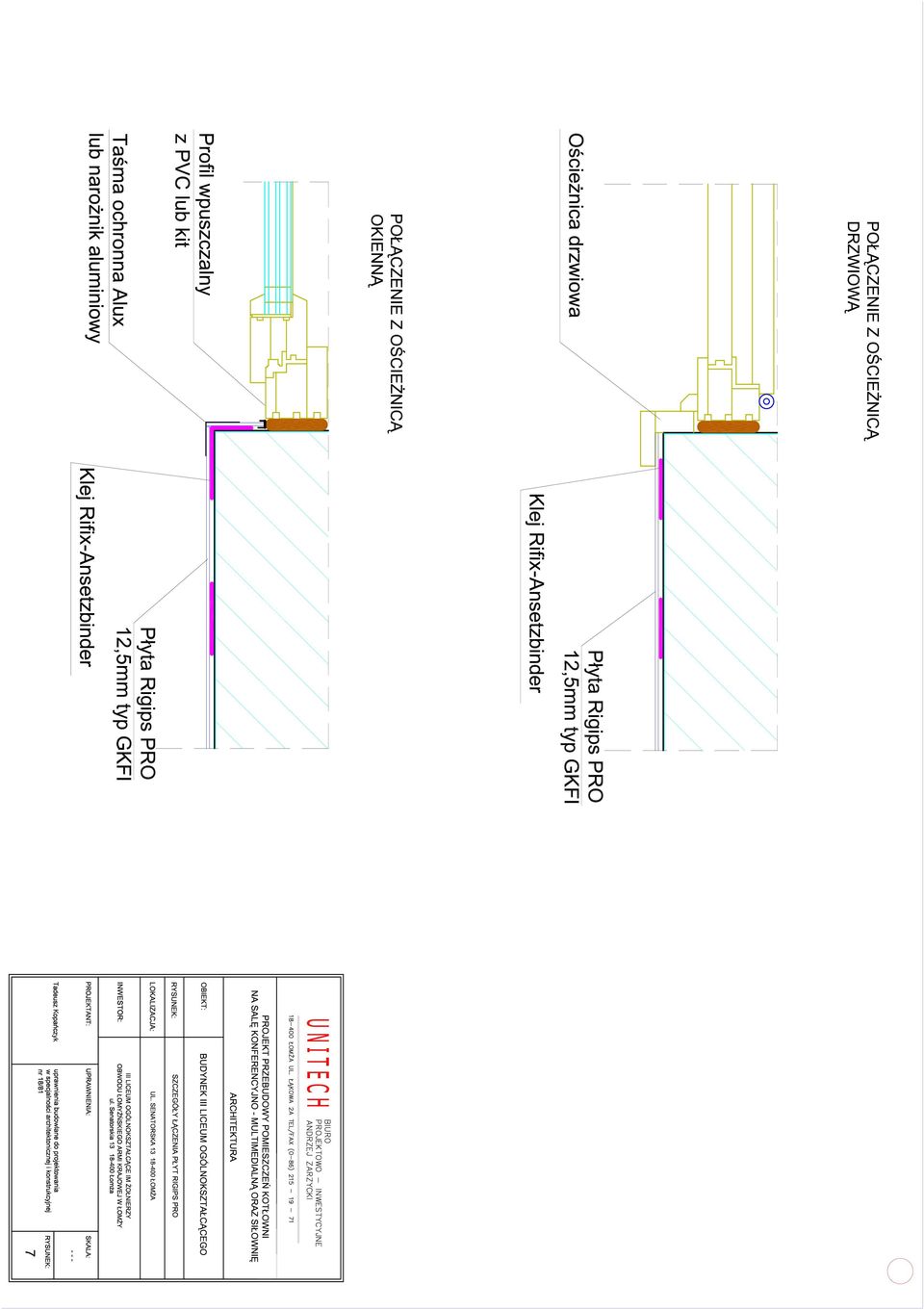

2 PB przebudowy pomieszczeń dawnej kotłowni III LO w Łomży Przebudowa węzła cieplnego Strona 2 SPIS TREŚCI A. OPIS TECHNICZNY 1. Część ogólna Przedmiot inwestycji Podstawa opracowania Przedmiot opracowania 3 2. Zakres opracowania Przebudowa pomieszczeń byłej kotłowni Omówienie stanu istniejącego Projektowany zakres przebudowy Projektowane wykończenie pomieszczeń. 7 4 Uwagi końcowe 7 B. CZĘŚĆ GRAFICZNA 8 1. Rzut przebudowywanych pomieszczeń Rzut kotłowni zakres przebudowy Elewacje Rozmieszczenie punktów mocowań profili okładzin sufitowych Przekrój A-A Szczegóły montażu płyt RIGIPS PRO Szczegóły łączenia płyt RIGIPS PRO. 15 B. ZAŁĄCZNIKI Oświadczenie, uprawnienia i ubezpieczenie projektanta Kserokopia inwentaryzacji pomieszczeń kotłowni opracowana przez inż. J. Bukowskiego 21 Razem stron 21 UNITECH Łomża. Prawa autorskie zastrzeżone. Powielanie i kopiowanie wyłącznie za zgodą autora.

3 PB przebudowy pomieszczeń dawnej kotłowni III LO w Łomży Przebudowa węzła cieplnego Strona 3 O P I S T E C H N I C Z N Y PROJEKTU PRZEBUDOWY POMIESZCZEŃ BYŁEJ KOTŁOWNI BUDYNKU III LICEUM OGÓLNOKSZTAŁCĄCEGO W ŁOMŻY UL. SENATORSKA 13 1 CZĘŚĆ OGÓLNA 1.1 PRZEDMIOT INWESTYCJI Przedmiotem inwestycji jest przebudowa pomieszczeń byłej kotłowni węglowej na salę konferencyjno-multimedialną oraz siłownię w budynku dydaktycznym III Liceum Ogólnokształcącego im. Żołnierzy Obwodu Łomżyńskiego Armii Krajowej w Łomży przy ul. Senatorskiej 13 w Łomży. W zakresie przebudowy znajduje się : - przebudowa pomieszczeń w zakresie architektury (bez naruszania istniejących elementów konstrukcyjnych budynku) - przebudowa istniejącego węzła cieplnego - przebudowa istniejącej instalacji wodno-kanalizacyjnej - przebudowa instalacji elektrycznej wewnętrznej (pozalicznikowej). Inwestorem jest III Liceum Ogólnokształcące im. Żołnierzy Obwodu Łomżyńskiego Armii Krajowej w Łomży przy ul. Senatorskiej 13 w Łomży PODSTAWA OPRACOWANIA Podstawę opracowania stanowią: - zlecenie i uzgodnienia z inwestorem - zgoda na przebudowę węzła pismo MPEC Łomża z dnia r. znak PTI/451/ warunki techniczne przebudowy węzła pismo MPEC Łomża z dnia r. znak PTI/0032/455/ inwentaryzacja architektoniczna budynku szkoły opracowana przez inż. Jerzego Bukowskiego w grudniu 2003 r. - projekt budowlany technologii węzła cieplnego opracowany przez MPEC Łomża w lipcu 2001 r. - własna inwentaryzacja obiektu wykonana do celów projektowych - wizja lokalna - obowiązujące normy i przepisy 1.3 PRZEDMIOT OPRACOWANIA Przedmiotem niniejszego opracowania jest przebudowa pomieszczeń byłej kotłowni węglowej budynku dydaktycznego III LO przy ul. Senatorskiej 13 w Łomży. UNITECH Łomża. Prawa autorskie zastrzeżone. Powielanie i kopiowanie wyłącznie za zgodą autora.

4 PB przebudowy pomieszczeń dawnej kotłowni III LO w Łomży Przebudowa węzła cieplnego Strona 4 2. ZAKRES OPRACOWANIA. Niniejsze opracowanie zawiera projekt przebudowy pomieszczeń byłej kotłowni węglowej składających się z : - pomieszczenia kotłów - składu opału - pomieszczenia palacza (socjalnego) - korytarza (obecnie zajmowanego przez węzeł cieplny) na salę konferencyjno-multimedialną oraz siłownię. 3. PRZEBUDOWA POMIESZCZEŃ BYŁEJ KOTŁOWNI OMÓWIENIE STANU ISTNIEJĄCEGO. Pomieszczenia kotłowni znajdują się w kondygnacji piwnicznej budynku dydaktycznego. Ze względu na ukształtowanie terenu poziom gruntu ze strony południowej budynku jest o ok. 1,2 m wyższy od poziomu ze strony północnej. Od strony północnej poziom posadzki kotłowni znajduje się o ok. 15 cm poniżej poziomu terenu. Dotychczasowe wykorzystanie pomieszczeń dawnej kotłowni przedstawia się następująco: Tab. 1 Zestawienie powierzchni wg. stanu pierwotnego. Nr Nazwa pomieszczenia Powierzchnia użytkowa pom. [m 2 ] 1 Kotłownia 38,10 2 Pomieszczenie palacza 8,31 3 WC 4,70 3 Pom. bez nazwy 6,10 4 Pompownia 14,56 5 Skład opału 62,50 Razem 134, PROJEKTOWANY ZAKRES PRZEBUDOWY. W celu dostosowania pomieszczeń dawnej kotłowni węglowej do nowego przeznaczenia należy wykonać następujące prace : PRACE ROZBIÓRKOWE Skucie fundamentu pod kotły węglowe (posadzki betonowej) gr.30cm o wymiarach 3,07 x 4,31 m w kotłowni. Powiększenie otworu okiennego w kotłowni do wymiaru 1,13 x 1,79 cm poprzez wykucie zamurowania pod istniejącym oknem. Demontaż istniejących stalowych drzwi wejściowych zewnętrznych do kotłowni wraz z futryną o wymiarach 1,31 x 2,00 m. UNITECH Łomża. Prawa autorskie zastrzeżone. Powielanie i kopiowanie wyłącznie za zgodą autora.

5 PB przebudowy pomieszczeń dawnej kotłowni III LO w Łomży Przebudowa węzła cieplnego Strona 5 Demontaż drzwi stalowych o wymiarach 1,25 x 2,00 m do kotłowni. Demontaż drzwi wraz z futryną pomiędzy kotłownią, a pomieszczeniem palacza. Demontaż drzwi wraz z futryną pomiędzy pomieszczeniem palacza a korytarzem wejściowym. Wykucie w ścianie z cegły ceramicznej gr. 12 cm otworu (łączącego pomieszczenie palacza i WC) o szerokości 1,0 m na całej wysokości pomieszczenia Rozbiórka ściany działowej z drewna pomiędzy pomieszczeniem bez nazwy a hollem piwnicznym Rozbiórka ściany murowanej z cegły ceramicznej gr. 6 cm o wymiarach 2,02 x 3,02 m wraz z futryną drzwiową 0,90 x 2,00 m w pomieszczeniu węzła cieplnego Rozbiórka ściany murowanej z cegły ceramicznej gr. 12 cm o wymiarach 2,02x 3,02 cm w węźle cieplnym. Wykucie zamurowanych gazobetonem gr 12 cm istniejących w ścianie konstrukcyjnej składu opału dwóch otworów okiennych o wymiarach 1,35x1,20 m. Wykucie posadzki w składzie opału pod : - fundament ściany węzła cieplnego - kanalizację odwodnieniową węzła cieplnego (do istniejącej studni schładzającej w kotłowni) Demontaż istniejących w kotłowni zbędnych rur pozostałych po technologii kotłowni. Oczyszczenie wszystkich widocznych elementów belek stropowych z rdzy za pomocą szczotek ręcznych i pomalowanie belek 3 x podkładem reaktywnym Generalnie skucie wszystkich niepewnych powierzchni posadzki betonowej oraz zabetonowanie betonem B-15 skutych : fragmentów posadzki, fundamentów kotłów i rozkuć pod kanalizację węzła, celem wyrównania posadzki pod izolację. Generalnie skucie wszystkich ruchomych tynków, oczyszczenie powierzchni z pyłu za pomocą sztywnych szczotek oraz dwukrotne naniesienie preparatu gruntującego Atlas za pomocą pędzli ręcznych. Wykonanie wszelkiego rodzaju przeku pod instalacje techniczne pomieszczeń oraz ich naprawa po zamontowaniu instalacji. ROBOTY BUDOWLANE Wykonanie fundamentu o wymiarach 0,25 x 0,75 m z betonu B 20 pod ścianę węzła cieplnego z tego min 0,25 m powyżej docelowego poziomu posadzki. Wykonanie izolacji z folii HDPE gr. 1 mm na fundamencie j.w. Wykonanie ściany węzła cieplnego z betonu komórkowego gr. 0,25 m Wykonanie konstrukcji stalowej pod zabudowę stropu w sali konferencyjnej i siłowni. Ułożenie izolacji przeciwwilgociowej z folii budowlanej gr. 0,5 mm dwukrotnie, styropianu gr 4 cm oraz betonu B-20 pod posadzkę z płytek ceramicznych Wykonanie ściany z płyty gipso-kartonowej wodo- i ognioodpornej na konstrukcji stalowej gr 10 cm z osadzeniem futryny pod drzwi wejściowe do sali konferencyjnej (o wymiarach 2,29 x 3,02 m = 6,92 m 2 ) UNITECH Łomża. Prawa autorskie zastrzeżone. Powielanie i kopiowanie wyłącznie za zgodą autora.

6 PB przebudowy pomieszczeń dawnej kotłowni III LO w Łomży Przebudowa węzła cieplnego Strona 6 Osadzenie drzwi stalowych węzła cieplnego o wymiarach 0,9 x 2,0 m wraz z futryną Osadzenie drzwi aluminiowych z okienkiem podawczym o wymiarach 0,4 x 0,5 m (pomiędzy siłownią a pomieszczeniem trenera) Osadzenie drzwi pełnych pomiędzy pomieszczeniem trenera, a wejściem zewnętrznym Montaż kanału wentylacyjnego z blachy stalowej ocynkowanej gr. 0,75 mm nowego pomieszczeniu węzła cieplnego o wymiarach 20 x 20 cm obudowanego płytą gipsową wodo i ognioodporną gr. 12,5 mm dwukrotnie ze wszystkich stron na konstrukcji stalowej. Przewody wysokich i niskich parametrów oraz wodomierz i przewody wodociągowe c.w.u. zlokalizowane w korytarzu obudować płytami gipsokartonowymi wodo- i ognioodpornymi gr 12,5 mm na szkielecie stalowym z zachowaniem jak największego prześwitu pomiędzy instalacjami i ich obudową, a posadzką (minimum 2,2 m). W obudowie j.w. zamontować drzwiczki dostępowe umożliwiające kontrolę przewodów oraz wymianę wodomierza. Zamurowanie otworu drzwiowego do wc z utworzeniem wnęki rozdzielni elektrycznej od strony korytarza o wymiarach 28 x 49 x 25 cm na wysokości 110 cm od poziomu docelowego posadzki. Zmniejszenie wielkości istniejących otworów okiennych (tworząc murek przeciwśniegowy) 3-ch otworach okiennych (3*1.38*0.1m=0,414 m 2 ) Zabudowanie otworu drzwi zewnętrznych do kotłowni celem wytworzenia otworu okiennego o wymiarach 1,28 x 1,29 m. Montaż okna w otworze powiększonym okna w kotłowni o wymiarach 1,13 x 1,79 m. Montaż okien w 3 otworach okiennych o wymiarach 1,38 x 1,16 m: Montaż okien w 2 wykutych (wcześniej zamurowanych) otworach okiennych o wym.1,35 x 1,30 m. Wykonanie okładzin ściennych i sufitowych z płyt gipsokartonowych wodo- i ognioodpornych o gr 12,5 mm zgodnie z rysunkami szczegółowymi na ścianach ceramicznych na plackach z kleju, na sufitach na konstrukcji stalowej Wykonanie posadzki z płytek ceramicznych typu gres antypoślizgowych we wszystkich nowopowstałych pomieszczeniach z wyjątkiem węzła cieplnego (tam pozostaje beton zatarty na gładko) Wykonanie malowania farbą emulsyjną zmywalną np. Beckers w kolorach jasnych ścian i sufitów. Tab. 2 Zestawienie powierzchni po modernizacji. Nr Powierzchnia użytkowa Nazwa pomieszczenia pom. [m 2 ] 1 Sala konferencyjno-multimedialna 49,35 2 Węzeł cieplny 9,97 3 Korytarz 25,02 4 Siłownia 38,10 5 Pomieszczenie trenera 13,68 Razem 136,12 UNITECH Łomża. Prawa autorskie zastrzeżone. Powielanie i kopiowanie wyłącznie za zgodą autora.

7 PB przebudowy pomieszczeń dawnej kotłowni III LO w Łomży Przebudowa węzła cieplnego Strona PROJEKTOWANE WYKOŃCZENIE POMIESZCZEŃ. Projektuje się następujące wykończenie pomieszczeń : A. Ściany wewnętrzne. wyłożenie płytami g-k ognio- i wodoodpornymi o gr 12,5 mm na plackach kleju RIGIPS Ansetzbinder Ściana węzła kryta od wnętrza węzła tynkiem cementowo-wapiennym, od strony sali j.w. płytami g-k. malowanie emulsyjne farbą zmywalną w kolorach jasnych. B. Strop. pomieszczenia użytkowe wyłożenie płytami g-k ognio- i wodoodpornymi o gr. 12,5 mm na ruszcie stalowym. w węźle i korytarzu strop istniejący po uzupełnieniu ubytków tynku malowanie emulsyjne białe. C. Ściany zewnętrzne. uzupełnienie tynków zewnętrznych tynkiem cem.wap. kat III malowanie uzupełniające farbą emulsyjną w kolorze określonym istniejącą kolorystyką budynku.. D. Posadzka. w pomieszczeniach użytkowych posadzka wraz cokolikiem z płytek gres antypoślizgowy w węźle cieplnym posadzka betonowa zatarta na gładko E. Stolarka. okna PVC indywidualnie dopasowane do otworów okiennych uchylno- rozwierne z zabezpieczeniem antywłamaniowym i mikrowentylacją drzwi aluminiowe indywidualnie dopasowane do otworow drzwiowych białe lub brązowe wybór należy do inwestora) UWAGA! Wszystkie zamówienia stolarki okiennej i drzwiowej należy dokonać po sprawdzeniu wymiarów otworów w naturze po demontażu istniejącej stolarki.. 4. WARUNKI OGÓLNE. Wszystkie zastosowane materiały i urządzenia powinny posiada certyfikat bezpieczeństwa lub deklarację zgodności i aprobatę techniczną lub dopuszczenie do stosowania w budownictwie. Całość robót wykonać zgodnie z " Warunkami technicznymi wykonania i odbioru robót budowlano - montażowych", dokumentacją obowiązującymi normami i przepisami, wytycznymi producentów a także z zachowaniem zasad BHP. OPRACOWAŁ: UNITECH Łomża. Prawa autorskie zastrzeżone. Powielanie i kopiowanie wyłącznie za zgodą autora.

8

9

10

11

12

13

14
