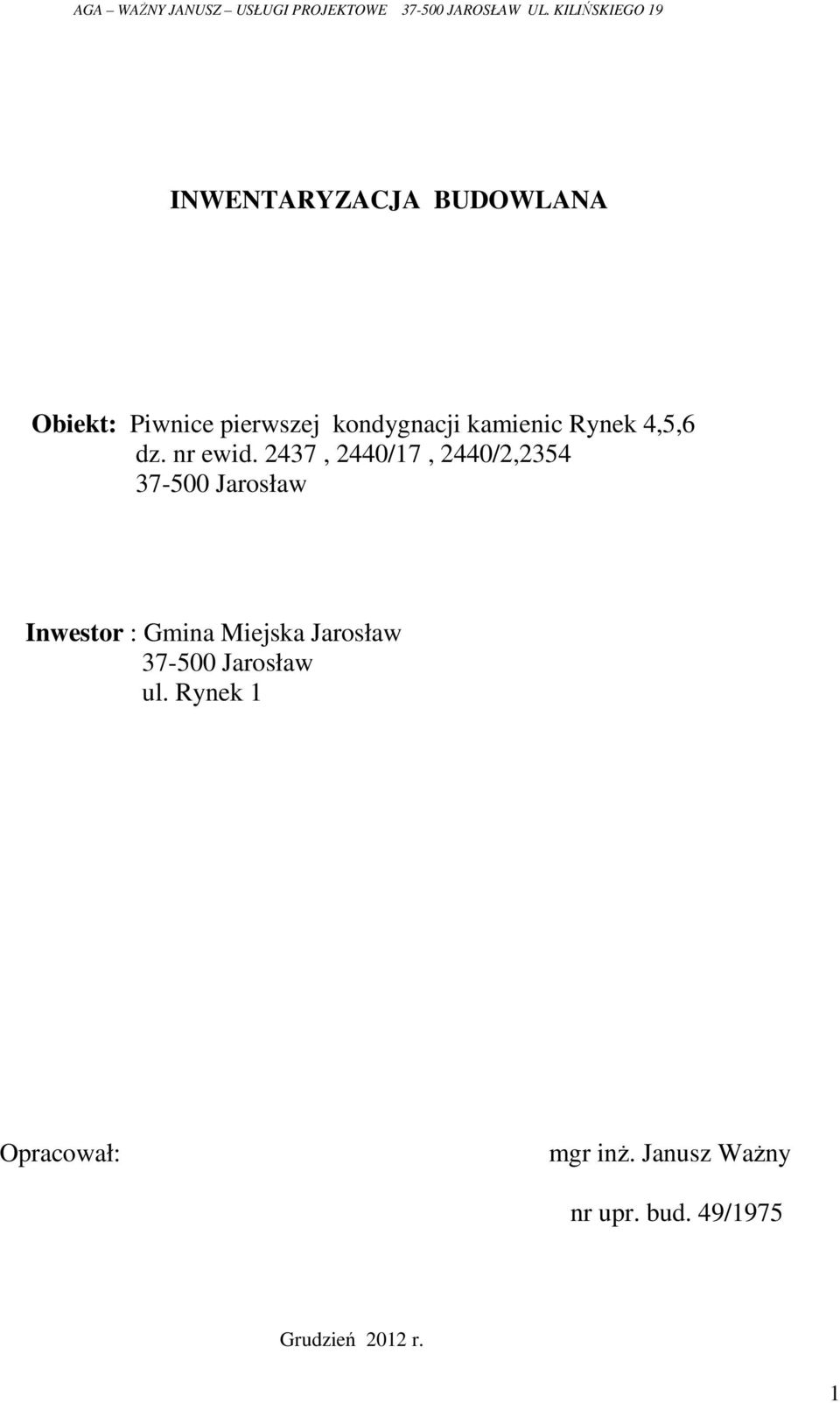

1 INWENTARYZACJA BUDOWLANA Obiekt: Piwnice pierwszej kondygnacji kamienic Rynek 4,5,6 dz. nr ewid. 2437, 2440/17, 2440/2, Jarosław Inwestor : Gmina Miejska Jarosław Jarosław ul. Rynek 1 Opracował: mgr inŝ. Janusz WaŜny nr upr. bud. 49/1975 Grudzień 2012 r. 1

2437, 2440/17, 2440/2,2354 37-500 Jarosław Inwestor : Gmina Miejska

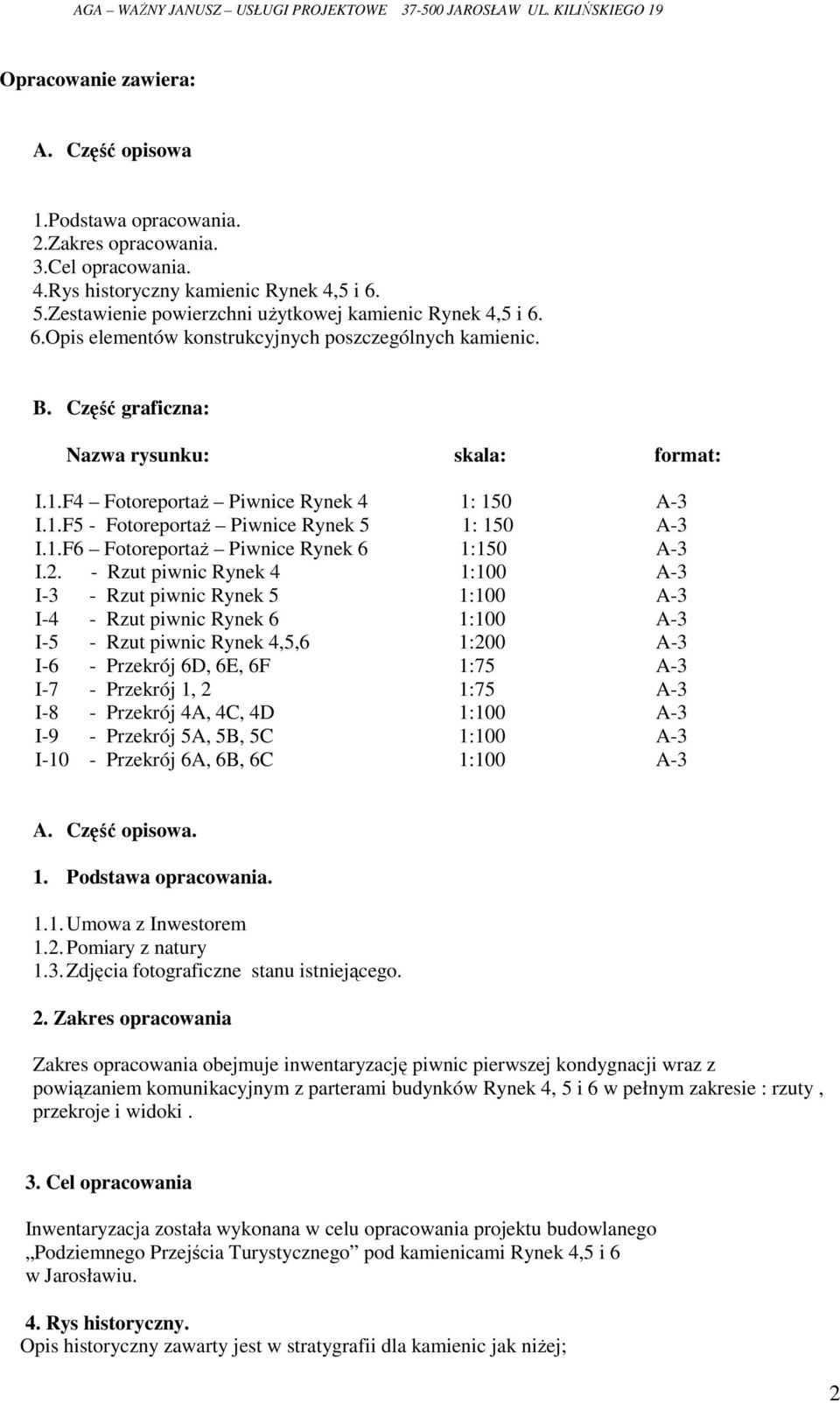

2 Opracowanie zawiera: A. Część opisowa 1.Podstawa opracowania. 2.Zakres opracowania. 3.Cel opracowania. 4.Rys historyczny kamienic Rynek 4,5 i 6. 5.Zestawienie powierzchni uŝytkowej kamienic Rynek 4,5 i 6. 6.Opis elementów konstrukcyjnych poszczególnych kamienic. B. Część graficzna: Nazwa rysunku: skala: format: I.1.F4 FotoreportaŜ Piwnice Rynek 4 1: 150 A-3 I.1.F5 - FotoreportaŜ Piwnice Rynek 5 1: 150 A-3 I.1.F6 FotoreportaŜ Piwnice Rynek 6 1:150 A-3 I.2. - Rzut piwnic Rynek 4 1:100 A-3 I-3 - Rzut piwnic Rynek 5 1:100 A-3 I-4 - Rzut piwnic Rynek 6 1:100 A-3 I-5 - Rzut piwnic Rynek 4,5,6 1:200 A-3 I-6 - Przekrój 6D, 6E, 6F 1:75 A-3 I-7 - Przekrój 1, 2 1:75 A-3 I-8 - Przekrój 4A, 4C, 4D 1:100 A-3 I-9 - Przekrój 5A, 5B, 5C 1:100 A-3 I-10 - Przekrój 6A, 6B, 6C 1:100 A-3 A. Część opisowa. 1. Podstawa opracowania Umowa z Inwestorem 1.2. Pomiary z natury 1.3. Zdjęcia fotograficzne stanu istniejącego. 2. Zakres opracowania Zakres opracowania obejmuje inwentaryzację piwnic pierwszej kondygnacji wraz z powiązaniem komunikacyjnym z parterami budynków Rynek 4, 5 i 6 w pełnym zakresie : rzuty, przekroje i widoki. 3. Cel opracowania Inwentaryzacja została wykonana w celu opracowania projektu budowlanego Podziemnego Przejścia Turystycznego pod kamienicami Rynek 4,5 i 6 w Jarosławiu. 4. Rys historyczny. Opis historyczny zawarty jest w stratygrafii dla kamienic jak niŝej; 2

F4 FotoreportaŜ Piwnice Rynek 4 1: 150 A-3 I.1.F5 - FotoreportaŜ Piwnice Rynek 5 1: 150 A-3 I.1.F6 FotoreportaŜ Piwnice Rynek 6 1:150 A-3 I.2.

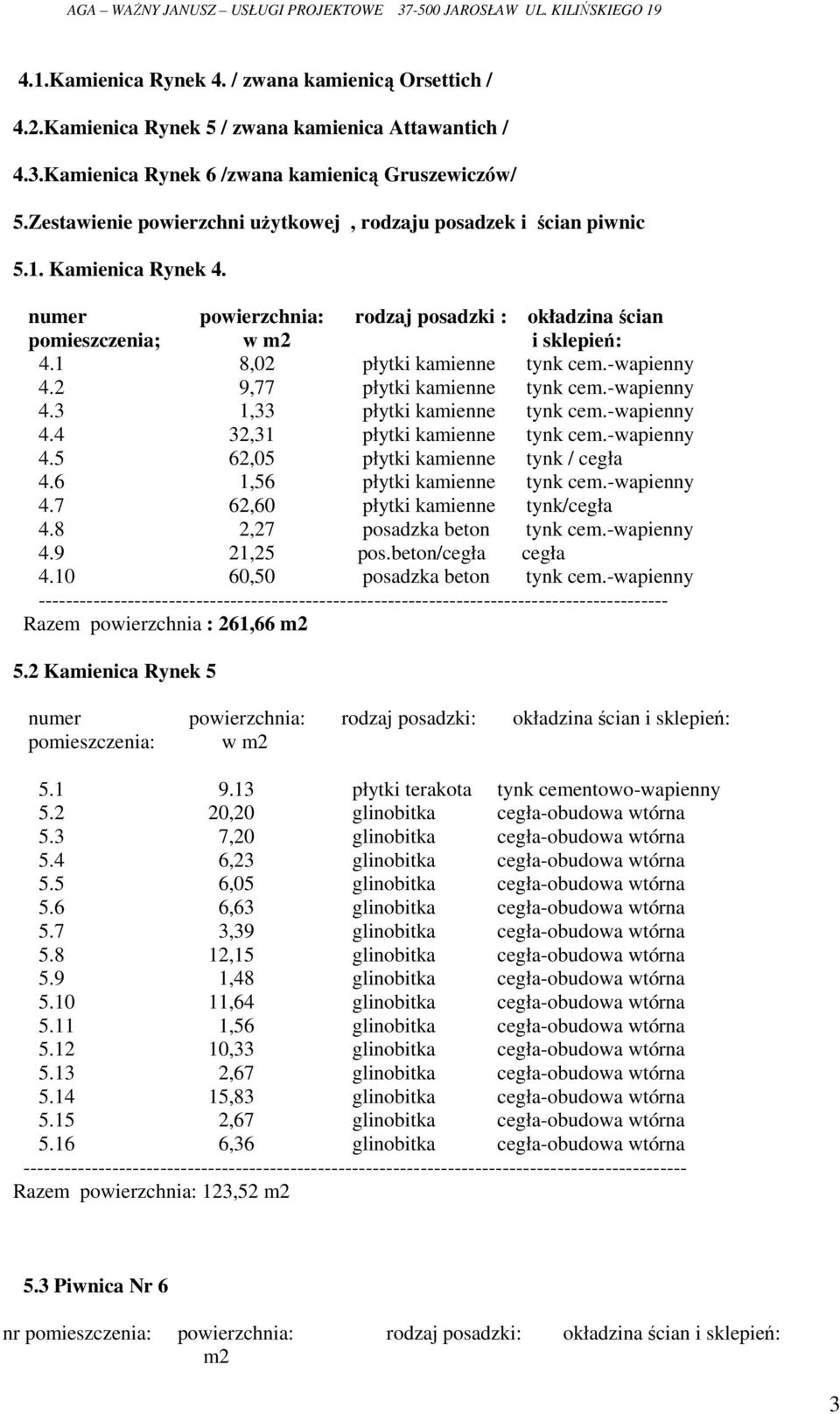

3 4.1.Kamienica Rynek 4. / zwana kamienicą Orsettich / 4.2.Kamienica Rynek 5 / zwana kamienica Attawantich / 4.3.Kamienica Rynek 6 /zwana kamienicą Gruszewiczów/ 5.Zestawienie powierzchni uŝytkowej, rodzaju posadzek i ścian piwnic 5.1. Kamienica Rynek 4. numer powierzchnia: rodzaj posadzki : okładzina ścian pomieszczenia; w m2 i sklepień: 4.1 8,02 płytki kamienne tynk cem.-wapienny 4.2 9,77 płytki kamienne tynk cem.-wapienny 4.3 1,33 płytki kamienne tynk cem.-wapienny ,31 płytki kamienne tynk cem.-wapienny ,05 płytki kamienne tynk / cegła 4.6 1,56 płytki kamienne tynk cem.-wapienny ,60 płytki kamienne tynk/cegła 4.8 2,27 posadzka beton tynk cem.-wapienny ,25 pos.beton/cegła cegła ,50 posadzka beton tynk cem.-wapienny Razem powierzchnia : 261,66 m2 5.2 Kamienica Rynek 5 numer powierzchnia: rodzaj posadzki: okładzina ścian i sklepień: pomieszczenia: w m płytki terakota tynk cementowo-wapienny ,20 glinobitka cegła-obudowa wtórna 5.3 7,20 glinobitka cegła-obudowa wtórna 5.4 6,23 glinobitka cegła-obudowa wtórna 5.5 6,05 glinobitka cegła-obudowa wtórna 5.6 6,63 glinobitka cegła-obudowa wtórna 5.7 3,39 glinobitka cegła-obudowa wtórna ,15 glinobitka cegła-obudowa wtórna 5.9 1,48 glinobitka cegła-obudowa wtórna ,64 glinobitka cegła-obudowa wtórna ,56 glinobitka cegła-obudowa wtórna ,33 glinobitka cegła-obudowa wtórna ,67 glinobitka cegła-obudowa wtórna ,83 glinobitka cegła-obudowa wtórna ,67 glinobitka cegła-obudowa wtórna ,36 glinobitka cegła-obudowa wtórna Razem powierzchnia: 123,52 m2 5.3 Piwnica Nr 6 nr pomieszczenia: powierzchnia: rodzaj posadzki: okładzina ścian i sklepień: m2 3

1 8,02 płytki kamienne tynk cem.-wapienny 4.2 9,77 płytki kamienne tynk cem.-wapienny 4.3 1,33 płytki kamienne tynk cem.-wapienny 4.4 32,31 płytki kamienne tynk cem.-wapienny 4.5 62,05 płytki kamienne tynk / cegła 4.

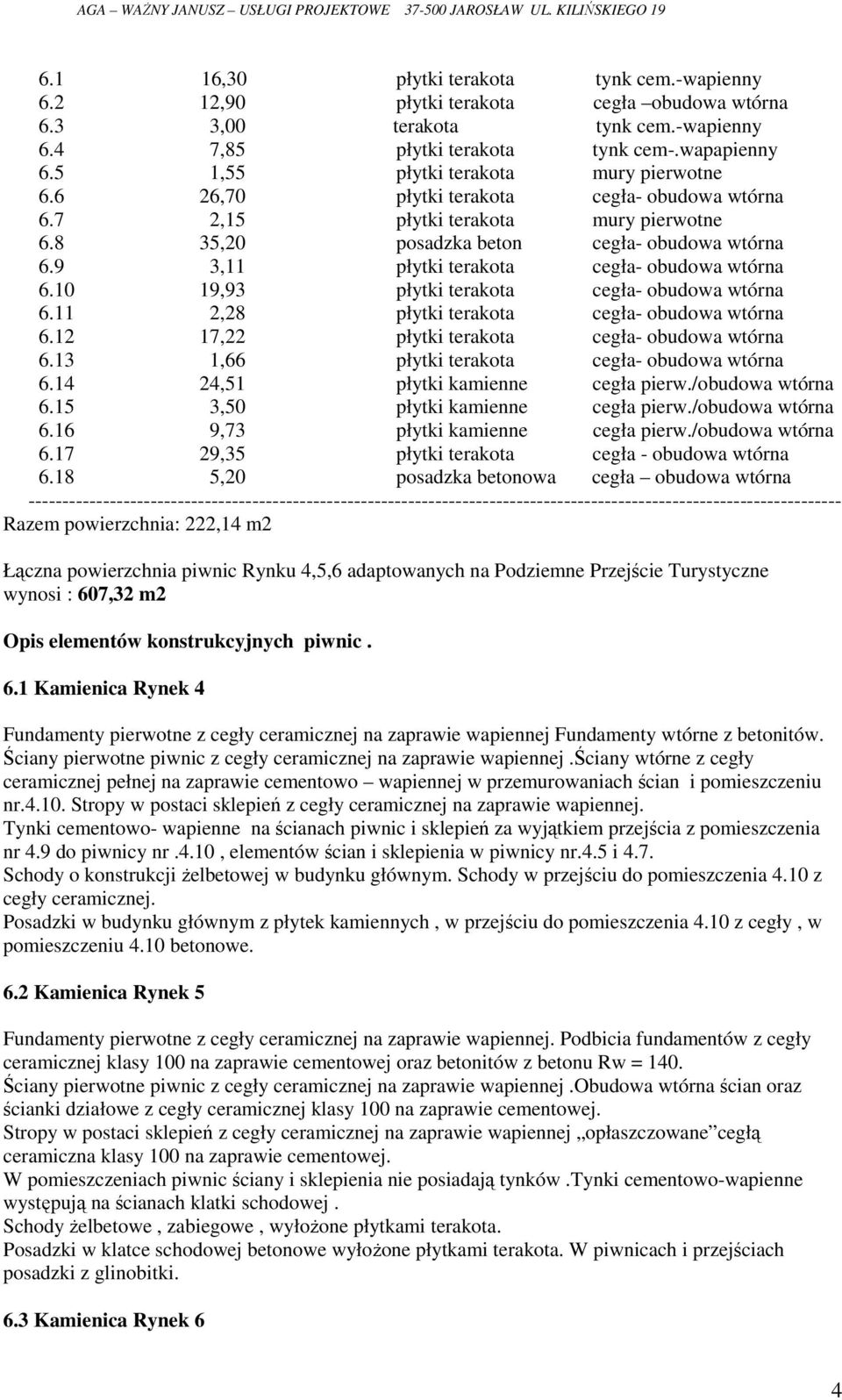

4 6.1 16,30 płytki terakota tynk cem.-wapienny ,90 płytki terakota cegła obudowa wtórna 6.3 3,00 terakota tynk cem.-wapienny 6.4 7,85 płytki terakota tynk cem-.wapapienny 6.5 1,55 płytki terakota mury pierwotne ,70 płytki terakota cegła- obudowa wtórna 6.7 2,15 płytki terakota mury pierwotne ,20 posadzka beton cegła- obudowa wtórna 6.9 3,11 płytki terakota cegła- obudowa wtórna ,93 płytki terakota cegła- obudowa wtórna ,28 płytki terakota cegła- obudowa wtórna ,22 płytki terakota cegła- obudowa wtórna ,66 płytki terakota cegła- obudowa wtórna ,51 płytki kamienne cegła pierw./obudowa wtórna ,50 płytki kamienne cegła pierw./obudowa wtórna ,73 płytki kamienne cegła pierw./obudowa wtórna ,35 płytki terakota cegła - obudowa wtórna ,20 posadzka betonowa cegła obudowa wtórna Razem powierzchnia: 222,14 m2 Łączna powierzchnia piwnic Rynku 4,5,6 adaptowanych na Podziemne Przejście Turystyczne wynosi : 607,32 m2 Opis elementów konstrukcyjnych piwnic. 6.1 Kamienica Rynek 4 Fundamenty pierwotne z cegły ceramicznej na zaprawie wapiennej Fundamenty wtórne z betonitów. Ściany pierwotne piwnic z cegły ceramicznej na zaprawie wapiennej.ściany wtórne z cegły ceramicznej pełnej na zaprawie cementowo wapiennej w przemurowaniach ścian i pomieszczeniu nr Stropy w postaci sklepień z cegły ceramicznej na zaprawie wapiennej. Tynki cementowo- wapienne na ścianach piwnic i sklepień za wyjątkiem przejścia z pomieszczenia nr 4.9 do piwnicy nr.4.10, elementów ścian i sklepienia w piwnicy nr.4.5 i 4.7. Schody o konstrukcji Ŝelbetowej w budynku głównym. Schody w przejściu do pomieszczenia 4.10 z cegły ceramicznej. Posadzki w budynku głównym z płytek kamiennych, w przejściu do pomieszczenia 4.10 z cegły, w pomieszczeniu 4.10 betonowe. 6.2 Kamienica Rynek 5 Fundamenty pierwotne z cegły ceramicznej na zaprawie wapiennej. Podbicia fundamentów z cegły ceramicznej klasy 100 na zaprawie cementowej oraz betonitów z betonu Rw = 140. Ściany pierwotne piwnic z cegły ceramicznej na zaprawie wapiennej.obudowa wtórna ścian oraz ścianki działowe z cegły ceramicznej klasy 100 na zaprawie cementowej. Stropy w postaci sklepień z cegły ceramicznej na zaprawie wapiennej opłaszczowane cegłą ceramiczna klasy 100 na zaprawie cementowej. W pomieszczeniach piwnic ściany i sklepienia nie posiadają tynków.tynki cementowo-wapienne występują na ścianach klatki schodowej. Schody Ŝelbetowe, zabiegowe, wyłoŝone płytkami terakota. Posadzki w klatce schodowej betonowe wyłoŝone płytkami terakota. W piwnicach i przejściach posadzki z glinobitki. 6.3 Kamienica Rynek 6 4

9 3,11 płytki terakota cegła- obudowa wtórna 6.10 19,93 płytki terakota cegła- obudowa wtórna 6.11 2,28 płytki terakota cegła- obudowa wtórna 6.12 17,22 płytki terakota cegła- obudowa wtórna 6.

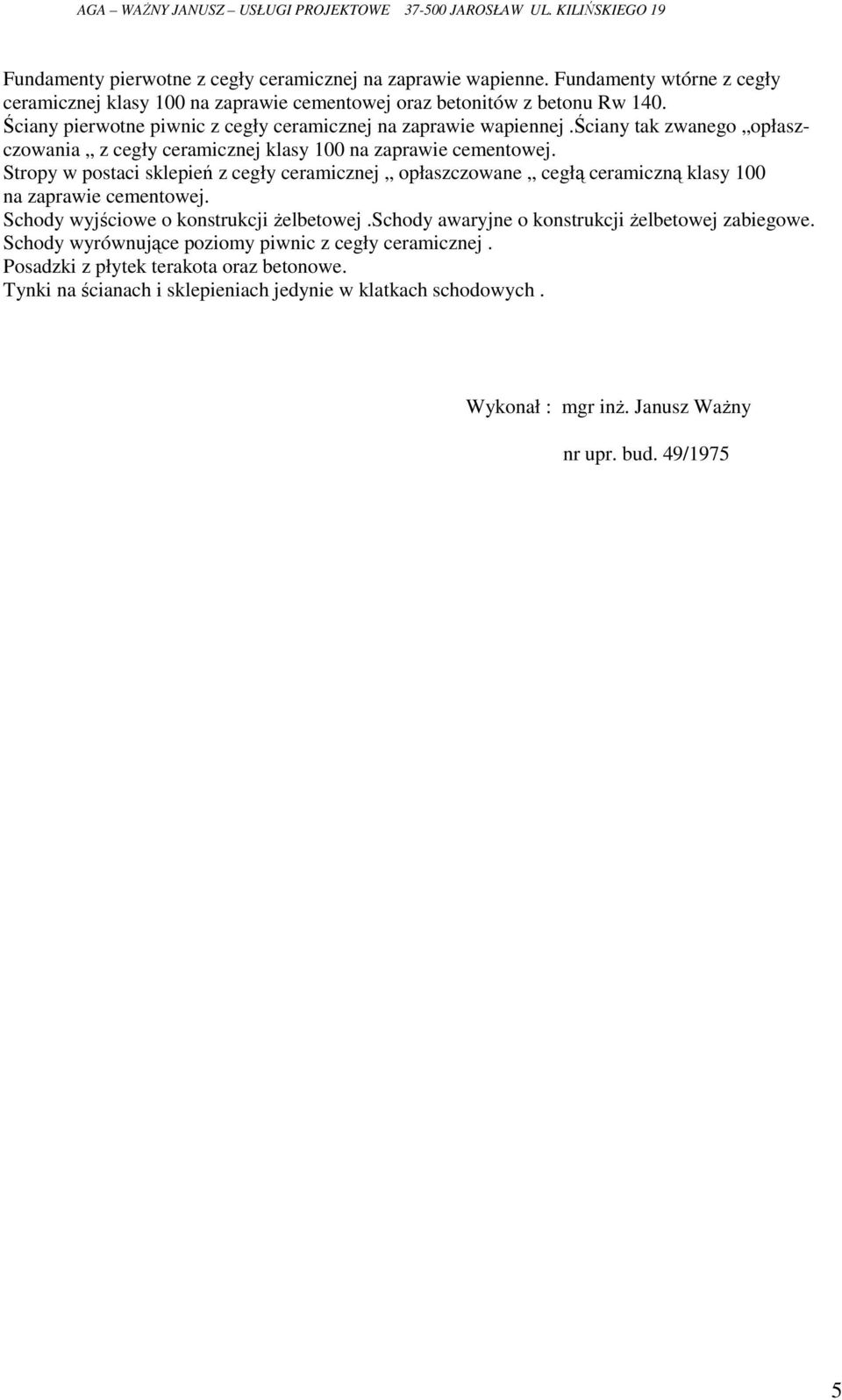

5 Fundamenty pierwotne z cegły ceramicznej na zaprawie wapienne. Fundamenty wtórne z cegły ceramicznej klasy 100 na zaprawie cementowej oraz betonitów z betonu Rw 140. Ściany pierwotne piwnic z cegły ceramicznej na zaprawie wapiennej.ściany tak zwanego opłaszczowania z cegły ceramicznej klasy 100 na zaprawie cementowej. Stropy w postaci sklepień z cegły ceramicznej opłaszczowane cegłą ceramiczną klasy 100 na zaprawie cementowej. Schody wyjściowe o konstrukcji Ŝelbetowej.Schody awaryjne o konstrukcji Ŝelbetowej zabiegowe. Schody wyrównujące poziomy piwnic z cegły ceramicznej. Posadzki z płytek terakota oraz betonowe. Tynki na ścianach i sklepieniach jedynie w klatkach schodowych. Wykonał : mgr inŝ. Janusz WaŜny nr upr. bud. 49/1975 5

Stropy w postaci sklepień z cegły ceramicznej opłaszczowane cegłą ceramiczną klasy 100 na zaprawie cementowej. Schody wyjściowe o konstrukcji Ŝelbetowej.
