1 !"#$%&!'(""#')*+,"%(&+$"#-&.(/0123! 4 "#$%&'(' %$,&!5*,* )** -%6+7 )"$+ %$,&!5*,* )"$,,,&!"()+(&8"&+.." )"$-,! 1

2 1.0. Dane ogólne Inwestor. Gmina ukowo, powiat kartuski ul. Gdaska 52, ukowo 1.2. Projektant. Adam Specht Architekt ul. Kozioroca 19 b/2, Gdask, 1.3. Przedmiot opracowania. Inwentaryzacja do celów projektowania rozbudowy istniejcego budynku Ochotniczej Stray Poarnej w Chwaszczynie gm. ukowo, ul. eromskiego, działka Nr 705/ Data sporzdzenia opracowania. Pomiary z natury wykonano w sierpniu 2010 r.. Rysunki i opis sporzdzono w listopadzie 2010 r Podstawa opracowania Umowa Inwestor-Projektant Stan istniejcy. Działka Nr 705/1 ma kształt zbliony do prostokta o wymiarach około 58 x 52 m i jest połoona przy skrzyowaniu dwóch ulic wiejskich. Działka posiada szeroki nieogrodzony dostp (wjazd) od strony ul. eromskiego. Teren działki płaski, z niewielk deniwelacj ok. 1 m, rzdna terenu wokół budynku około 159,2 m npm. Istniejcy budynek OSP zwrócony jest elewacj frontow do ul. eromskiego, w kierunku południowo-zachodnim. Za budynkiem usytuowano stalowy kratowy maszt o wysokoci ok. 10 m z zainstalowan na szczycie syren alarmow. Poza budynkiem OSP działka jest niezabudowana, czciowo ogrodzona siatk stalow. Po obu stronach elewacji frontowej budynku wykonano na jej przedłueniu odcinki wewntrznych ogrodze z prefabrykowanych elementów betonowych oraz z

Pomiary z natury wykonano w sierpniu 2010 r.. Rysunki i opis sporzdzono w listopadzie 2010 r. 1.5. Podstawa opracowania. 1.5.1. Umowa Inwestor-Projektant. 2.0. Stan istniejcy.

3 2 siatki drucianej. Fragment działki midzy ul. eromskiego a budynkiem (od frontu, przed wejciem do budynku i wjazdem do garau) posiada nawierzchni utwardzon asfaltow (ok. 200 m kw.) oraz chodnik dla pieszych z kostki betonowej (ok. 20 m kw.). Pozostały teren ma nawierzchni ziemn, niezagospodarowan. Ziele w postaci drzew i krzewów nie wystpuje. Istniejcy budynek Ochotniczej Stray Poarnej w Chwaszczynie stanowi obiekt murowany, parterowy, przekryty płaskim stropodachem niewentylowanym, o powierzchni zabudowy ok. 170 m kw. W budynku znajduje si boks garaowy na samochód ciarowy (wóz bojowy) oraz kilka pomieszcze uytkowych dla druyny straackiej (zaplecze socjalne i sanitarno-higieniczne, izba pamici, magazyn, pomieszczenie kotła gazowego). Powierzchnia uytkowa istniejcego budynku wynosi łcznie 133 m kw. (szczegółowy wykaz pomieszcze i ich powierzchnie zamieszczono na rysunku inwentaryzacji istniejcego budynku Nr INW-1). Budynek OSP jest przyłczony do sieci wod-kan, sieci gazowej, napowietrznej sieci elektroenergetycznej i telefonicznej. Ponadto budynek połczony jest podziemn lini ciepłownicz z ssiednim budynkiem orodka zdrowia. Budynek OSP zbudowano w latach 70-tych XX w. w konstrukcji murowej z zastosowaniem drobnowymiarowych elementów betonowych, fragmentami z cegły. Posadowiony został na ławach elbetowych (dokonano odkrywki). Nadproa i stropy elbetowe wylewane na mokro. cianki działowe murowane. Posadzka w garau cementowa, w pozostałych pomieszczeniach z płytek gresu. ciany i sufity tynkowane i malowane. W ustpie, garau i pomieszczeniu socjalnym czcian wyłoono glazur. Okna jednoramowe z PCV, szklone podwójnie zestawami szklanymi. Drzwi wejciowe stalowe zewntrzne z zakupu, brama garaowa segmentowa gotowa, z okienkami dowietlajcymi. Elewacje zostały w ostatnim okresie docieplone styropianem i otynkowane. Budynek posiada wewntrzn instalacj wod-kan, instalacj gazow do kotła c.o. i kuchenki gazowej, instalacj ogrzewania wodnego z kotłowni gazowej własnej, instalacj elektryczn 230 V owietlenia ogólnego i gniazdek wtyczkowych.

Istniejcy budynek Ochotniczej Stray Poarnej w Chwaszczynie stanowi obiekt murowany, parterowy, przekryty płaskim stropodachem niewentylowanym, o powierzchni zabudowy ok. 170 m kw.

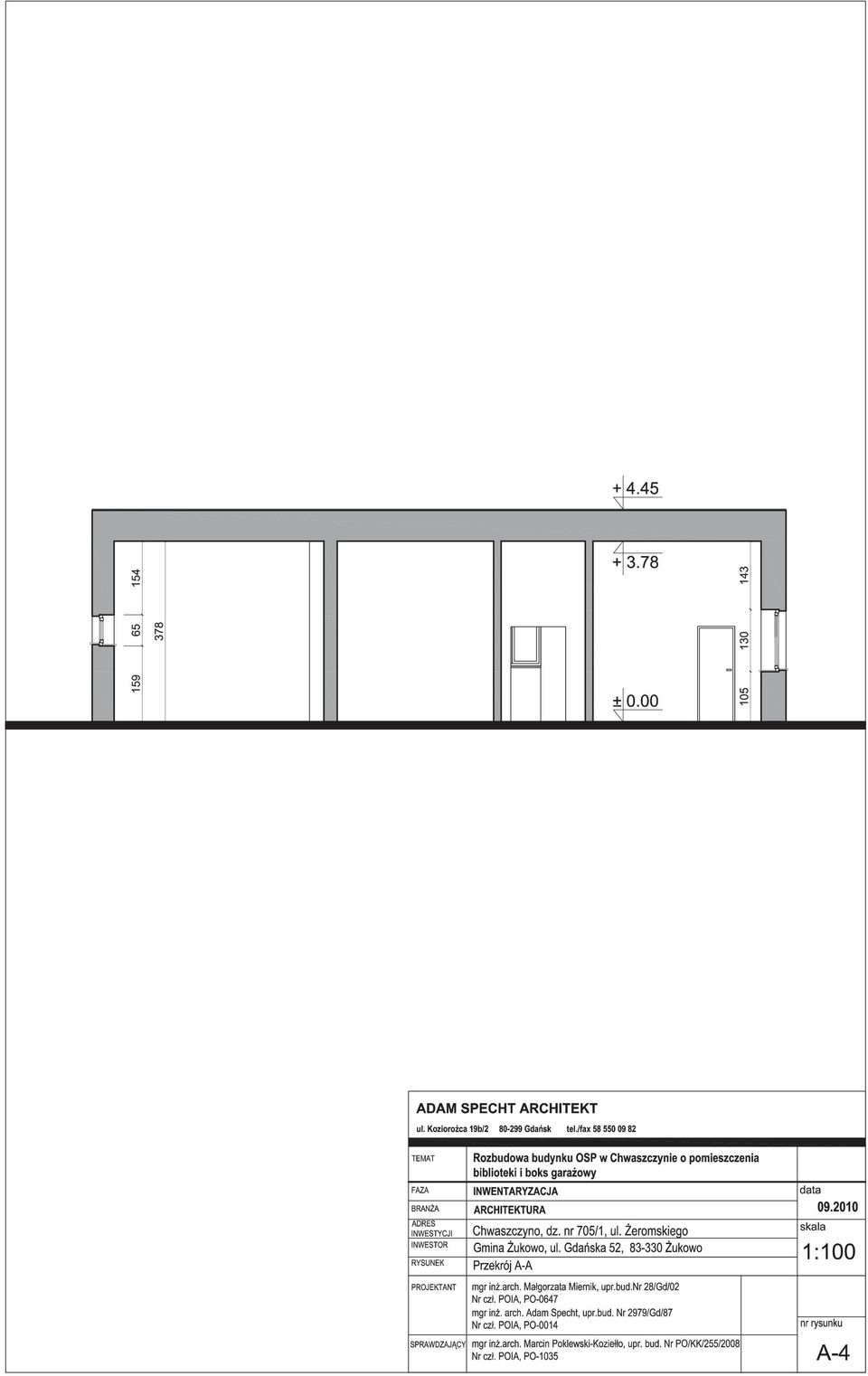

4 3 Bezporednie ssiedztwo działki Nr 705/1 stanowi: od północnego wschodu: działka Nr 715 cmentarz i działka Nr 705/18, od południowego wschodu: działka drogowa Nr 705/15, a w naroniku styk z działk Nr 1116 (ul. Norwida), od południowego zachodu: działka drogowa Nr 706/1 (ul. eromskiego), od północnego zachodu: działka budowlana Nr 707 zabudowana orodkiem zdrowia Bilans terenu. Powierzchnia działki: = 3 010,00 m kw. = 100,0% Powierzchnia zabudowy: = 168,99 m kw. = 5,6% Powierzchnia chodników dla pieszych: = 19,10 m kw. = 0,6% Powierzchnia placów manewrowych i drogi wewn.: = 203,60 m kw. = 6,8% Powierzchnia terenu nieurzdzonego (ziemna): = 2 618,31 m kw. = 87,0% 3.2. Dane liczbowe zabudowy. Długo budynku L = 14,54 m Szeroko budynku S = 11,60 m Wysoko budynku H = 4,45 m (budynek niski) Powierzchnia zabudowy budynku Pz = 168,99 m kw. Powierzchnia netto budynku Pn = 132,93 m kw. Kubatura budynku V = 173,44 m szec. opracował: mgr in. arch. Adam Specht upr. bud. Nr. 2979/Gd/87, Nr członkowski Izby Architektów PO-0014

Powierzchnia działki: = 3 010,00 m kw. = 100,0% Powierzchnia zabudowy: = 168,99 m kw. = 5,6% Powierzchnia chodników dla pieszych: = 19,10 m kw. = 0,6% Powierzchnia placów manewrowych i drogi wewn.
