1 SŁAWKÓW, ul. WRZOSOWA 44, tel./fax. (032) , kom , NIP: , REGON: , NR KONTA: BPH SA O/KATOWICE NR OPRACOWANIA 01/IN/07 NR UMOWY KI.250/06 INWENTARYZACJA BUDOWLANA HALI SPORTOWEJ MOSIR W OLKUSZU Inwestor: MIASTO I GMINA OLKUSZ OLKUSZ, UL. RYNEK 1 Obiekt: HALA SPORTOWA Lokalizacja: OLKUSZ, UL. WIEJSKA 1 SPIS ZAWARTOCI OPRACOWANIA PATRZ STRONA NR 2 Imi i nazwisko Data Piecztka Podpis Główny Projektant: Maciej Kolesiski Sławków, stycze 2007r.

2 II. SPIS ZAWARTOCI I. STRONA TYTUŁOWA II. III. IV. SPIS ZAWARTOCI KARTA USTALE FORMALNO - PRAWNYCH SPIS ZAŁCZNIKÓW V. SPIS RYSUNKÓW VI. VII. VIII. IX. SPIS TRECI OPIS TECHNICZNY DOKUMENTACJA ZDJCIOWA ZAŁCZNIKI WG SPISU X. RYSUNKI WG SPISU 2/14

3 III. KARTA USTALE FORMALNO PRAWNYCH 1. Rozwizania zawarte w niniejszym projekcie stanowi wyłczn własno MACIEJA KOLESISKIEGO właciciela PRACOWNI ARCHITEKTONICZNO URBANISTYCZNEJ ALMA i mog by stosowane wyłcznie do celu okrelonego umow zawart pomidzy włacicielem Pracowni ALMA i Zamawiajcym. Powielanie lub/i udostpnianie rozwiza osobom trzecim lub/i wykorzystanie projektu do innych celów moe nastpi tylko na podstawie pisemnego zezwolenia Właciciela PRACOWNI ARCHITEKTONICZNO URBANISTYCZNEJ ALMA, z zastrzeeniem wszystkich skutków prawnych. 1. Projekt opracowano stosownie do obowizujcych uzgodnie i warunków jego realizacji aktualnych w dniu oddania projektu Zamawiajcemu. Realizacja projektu po upływie 18 miesicy od daty przekazania Zamawiajcemu wymaga bdzie aktualizacji przyjtych w projekcie uzgodnie i dostosowania rozwiza projektowych do wymaga aktualnych przepisów oraz do aktualnych warunków wykonawstwa i dostaw. 3. Dokumentacja jest wykonana zgodnie z umow i jest kompletna z punktu widzenia celu, któremu słuy. 3/14

4 IV. SPIS ZAŁCZNIKÓW 1 ZAŁCZNIK NR 1 Decyzja o nadaniu uprawnie budowlanych mgr in. arch. Maciejowi Kolesiskiemu 2 ZAŁCZNIK NR 2 Zawiadczenie o wpisie mgr in. arch. Macieja Kolesiskiego na list członków lskiej Okrgowej Izby Architektów - 1 strona A4-1 strona A4 4/14

5 V. SPIS RYSUNKÓW L.P. TYTUŁ RYSUNKU SKALA NUMER RYS. 1 RZUT PRZYZIEMIA 1:100 IN RZUT PARTERU 1:100 IN RZUT PITRA 1:100 IN RZUT DACHU 1:100 IN PRZEKRÓJ A - A 1:100 IN PRZEKRÓJ B - B 1:100 IN ELEWACJA PÓŁNOCNA 1:100 IN ELEWACJA WSCHODNIA 1:100 IN ELEWACJA POŁUDNIOWA 1:100 IN ELEWACJA ZACHODNIA 1:100 IN 10 5/14

6 VI. SPIS TRECI 1. INFORMACJE OGÓLNE PRZEDMIOT I ZAKRES OPRACOWANIA PODSTAWA OPRACOWANIA LOKALIZACJA INWENTARYZACJA ARCHITEKTONICZNO BUDOWLANA DANE OGÓLNE UKŁAD FUNKCJONALNY BUDYNKU KONSTRUKCJA ORAZ MATERIAŁY WYKOCZENIOWE BUDYNKU WYPOSAENIE INSTALACYJNE /14

7 VII. OPIS TECHNICZNY 1. INFORMACJE OGÓLNE. 1.1 PRZEDMIOT I ZAKRES OPRACOWANIA. Przedmiotem opracowania jest Inwentaryzacja budowlana hali sportowej MOSiR w Olkuszu. Zakres opracowania obejmuje cz opisow, rysunki oraz dokumentacj zdjciow obiektu. 1.2 PODSTAWA OPRACOWANIA. Umowa nr KI.250/06 z dnia zawarta pomidzy Inwestorem Miastem i Gmin Olkusz a Projektantem P.A.-U. ALMA mgr in. arch. Maciejem Kolesiskim; Dokumentacja archiwalna budynku, Pomiary budynku; Normy i przepisy budowlane, w tym: ustawa z dnia 7 lipca 1994r. Prawo budowlane (t.j. Dz.U. z 2000r. Nr 106, poz z pozn. zm.), rozporzdzenie Ministra Infrastruktury z dnia 12 kwietnia 2002r. w sprawie warunków technicznych, jakim powinny odpowiada budynki i ich usytuowanie (Dz.U. z 2002r. Nr 75, poz. 690 z pozn. zm.), norma nr PN-ISO 9836 Właciwoci uytkowe w budownictwie Okrelanie i obliczanie wskaników powierzchniowych i kubaturowych. 1.3 LOKALIZACJA. Przedmiotowy budynek zlokalizowany jest w Olkuszu, przy ul. Wiejskiej 1. 7/14

8 2. INWENTARYZACJA ARCHITEKTONICZNO - BUDOWLANA. 2.1 DANE OGÓLNE. Budynek podlegajcy opracowaniu nie jest obiektem zabytkowym wpisanym do rejestru zabytków oraz nie podlega ochronie na mocy planu miejscowego. Realizacj budynku hali sportowej rozpoczto na pocztku lat 70-tych XX wieku i zakoczono w roku Obiekt zrealizowano na podstawie dokumentacji Cechowni kopalni Mortimer Porbka zaadaptowanej dla Hali Sportowej w Olkuszu. 2.2 UKŁAD FUNKCJONALNY BUDYNKU. Budynek hali sportowej wykonany jest na rzucie prostokta. Jest budynkiem dwubryłowym składa si z zasadniczej czci wyszej, w której mieci si główna sala sportowa oraz czci niszej, zlokalizowanej od strony zachodniej. Głównym pomieszczeniem funkcjonalnym budynku jest dua sala sportowa o wymiarach 38 x 18m, w której odbywaj si miejskie imprezy sportowo kulturalne, a take codzienne amatorskie zajcia sportowe. Sala sportowa jest wykorzystywana przez 7 dni w tygodniu od godzin porannych do pónych godzin wieczornych. Dua sala sportowa usytuowana jest na parterze budynku, główne wejcia prowadz poprzez hall wejciowy od strony wschodniej. Od strony zachodniej sali zlokalizowana jest scena widowiskowa, natomiast od strony wschodniej usytuowane s trybuny na 670 miejsc. Na parterze zlokalizowane s ponadto pomieszczenia czci hotelowej na 21 miejsc noclegowych oraz pomieszczenia biurowe. W podpiwniczeniu zlokalizowane s 3 małe sale sportowe, pomieszczenia socjalno sanitarne, pomieszczenia techniczno gospodarcze oraz pomieszczenia kawiarni. Na pitrze nad hallem głównym zlokalizowane s pomieszczenia obsługi technicznej hali oraz pomieszczenia biurowe i wietlica. 8/14

9 2.3 KONSTRUKCJA ORAZ MATERIAŁY WYKOCZENIOWE BUDYNKU. Budynek wykonany jest w konstrukcji elbetowej, natomiast konstrukcj dachu stanowi stalowe kratownice, pokrycie dachu z płyt elbetowych prefabrykowanych. Pokrycie wierzchnie dachu 3 warstwy papy. ciany zewntrzne murowane z cegły gr. ok. 36cm, ciany wewntrzne murowane murowane z cegły o rónych grubociach. ciany zewntrzne budynku obłoone blach trapezow. ciany wewntrzne tynkowane i malowane farbami emulsyjnymi, w wzłach sanitarnych ciany pokryte płytkami ciennymi. Posadzki w wikszoci wykoczone płytkami gresowymi oraz lastrykiem, w salach portowych parkiety drewniane. W pomieszczeniach mokrych płytki ceramiczne. Okna w poziomie parteru typowe z PVC białe, okna w poziomie przyziemia aluminiowe, nie spełniajce obowizujcych parametrów technicznych. Przeszklenia hallu głównego oraz duej sali sportowej aluminiowe, nieszczelne i nie spełniajce obowizujcych parametrów technicznych. Drzwi zewntrzne aluminiowe, lub PCV (nowe) przeszkolne. Drzwi wewntrz budynku drewniane. Rynny wewntrzne, rury spustowe stalowe. 2.4 WYPOSAENIE INSTALACYJNE. Przedmiotowy budynek wyposaony jest w nastpujce instalacje wewntrzne: instalacje wodno kanalizacyjne; instalacje elektryczne; instalacja odgromowa; instalacja ogrzewania; instalacja wentylacji mechaniczna oraz grawitacyjna; instalacja teletechniczna. 9/14

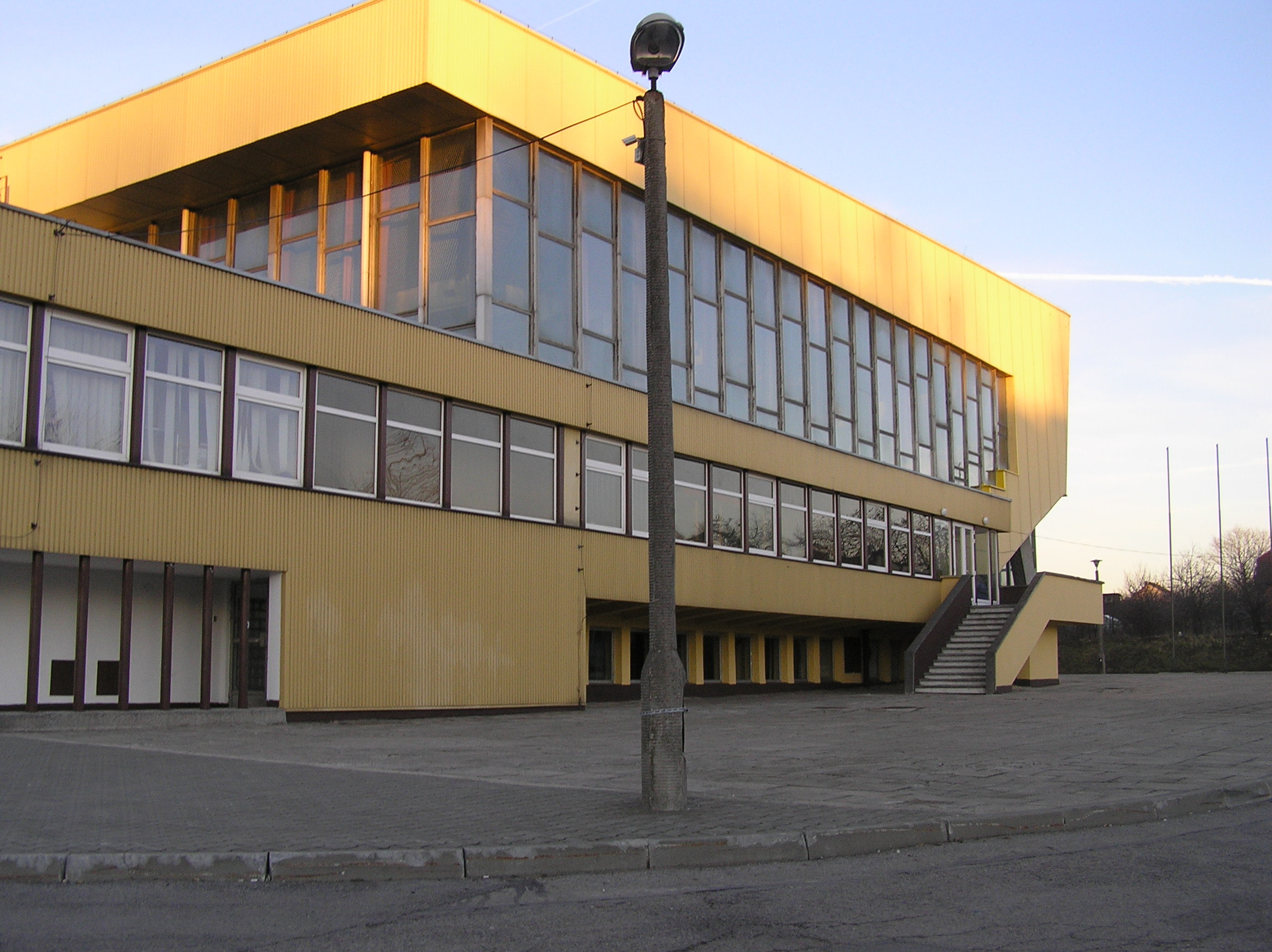

10 VIII. DOKUMENTACJA ZDJCIOWA Fot. 1. Fragment elewacji zachodniej. 10/14

11 INWENTARYZACJA BUDOWLANA HALI SPORTOWEJ MOSIR W OLKUSZU Fot. 2. Elewacja północna, fragment elewacji zachodniej. Fot. 3. Fragment elewacji południowej. MGR IN. ARCH. MACIEJ KOLESI SKI 11/14

12 INWENTARYZACJA BUDOWLANA HALI SPORTOWEJ MOSIR W OLKUSZU Fot. 4. Elewacja wschodnia, fragment elewacji południowej. Fot. 5. Fragment elewacji wschodniej i północnej. MGR IN. ARCH. MACIEJ KOLESI SKI 12/14

13 IX. ZAŁCZNIKI WG SPISU 13/14

14 X. RYSUNKI WG SPISU 14/14
