Kamery IP Zxtech INSTRUKCJA OBSŁUGI MZX GLOBAL

Transkrypt

1 2015 Kamery IP Zxtech INSTRUKCJA OBSŁUGI MZX GLOBAL

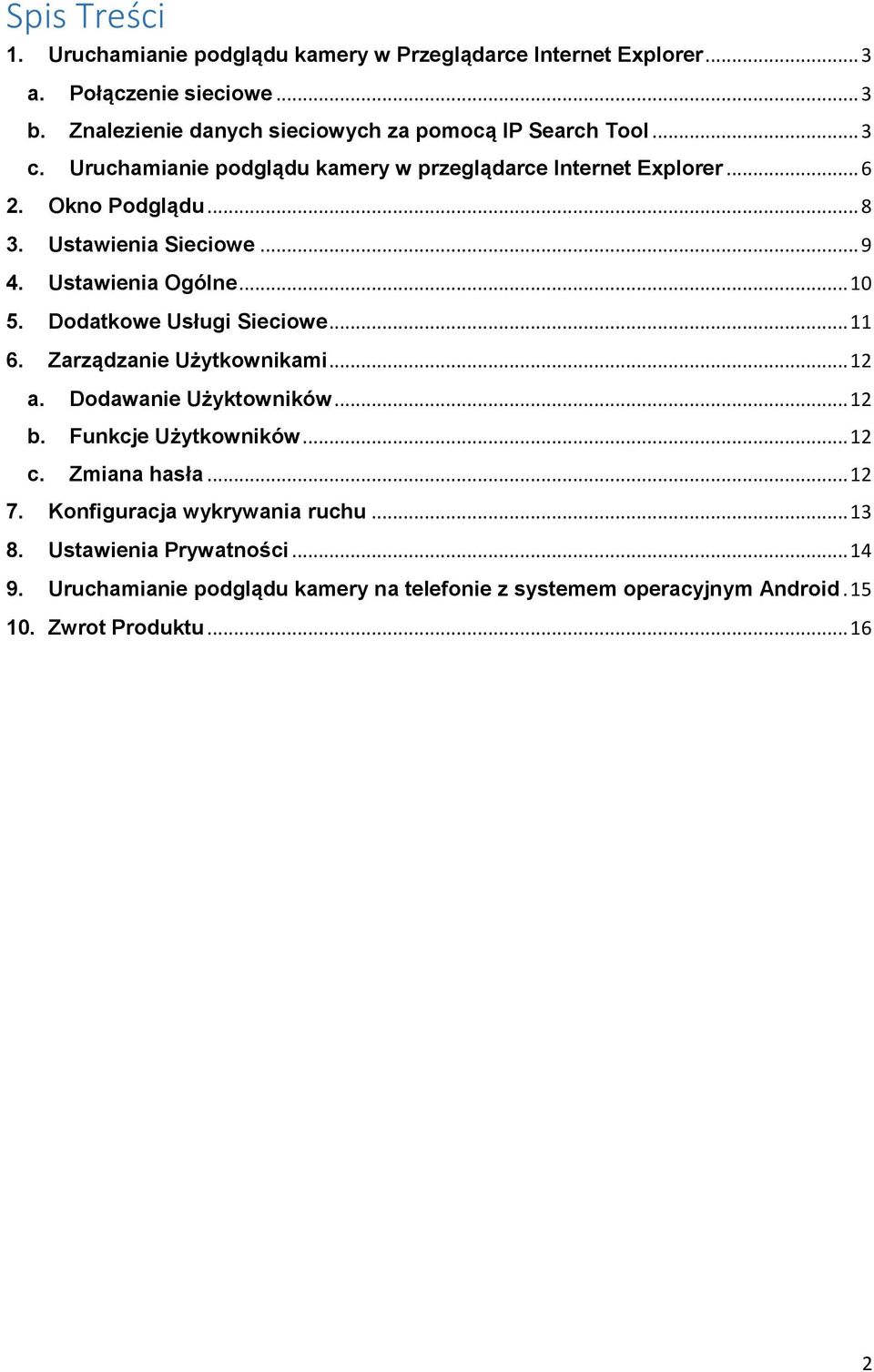

2 Spis Treści 1. Uruchamianie podglądu kamery w Przeglądarce Internet Explorer... 3 a. Połączenie sieciowe... 3 b. Znalezienie danych sieciowych za pomocą IP Search Tool... 3 c. Uruchamianie podglądu kamery w przeglądarce Internet Explorer Okno Podglądu Ustawienia Sieciowe Ustawienia Ogólne Dodatkowe Usługi Sieciowe Zarządzanie Użytkownikami a. Dodawanie Użyktowników b. Funkcje Użytkowników c. Zmiana hasła Konfiguracja wykrywania ruchu Ustawienia Prywatności Uruchamianie podglądu kamery na telefonie z systemem operacyjnym Android Zwrot Produktu

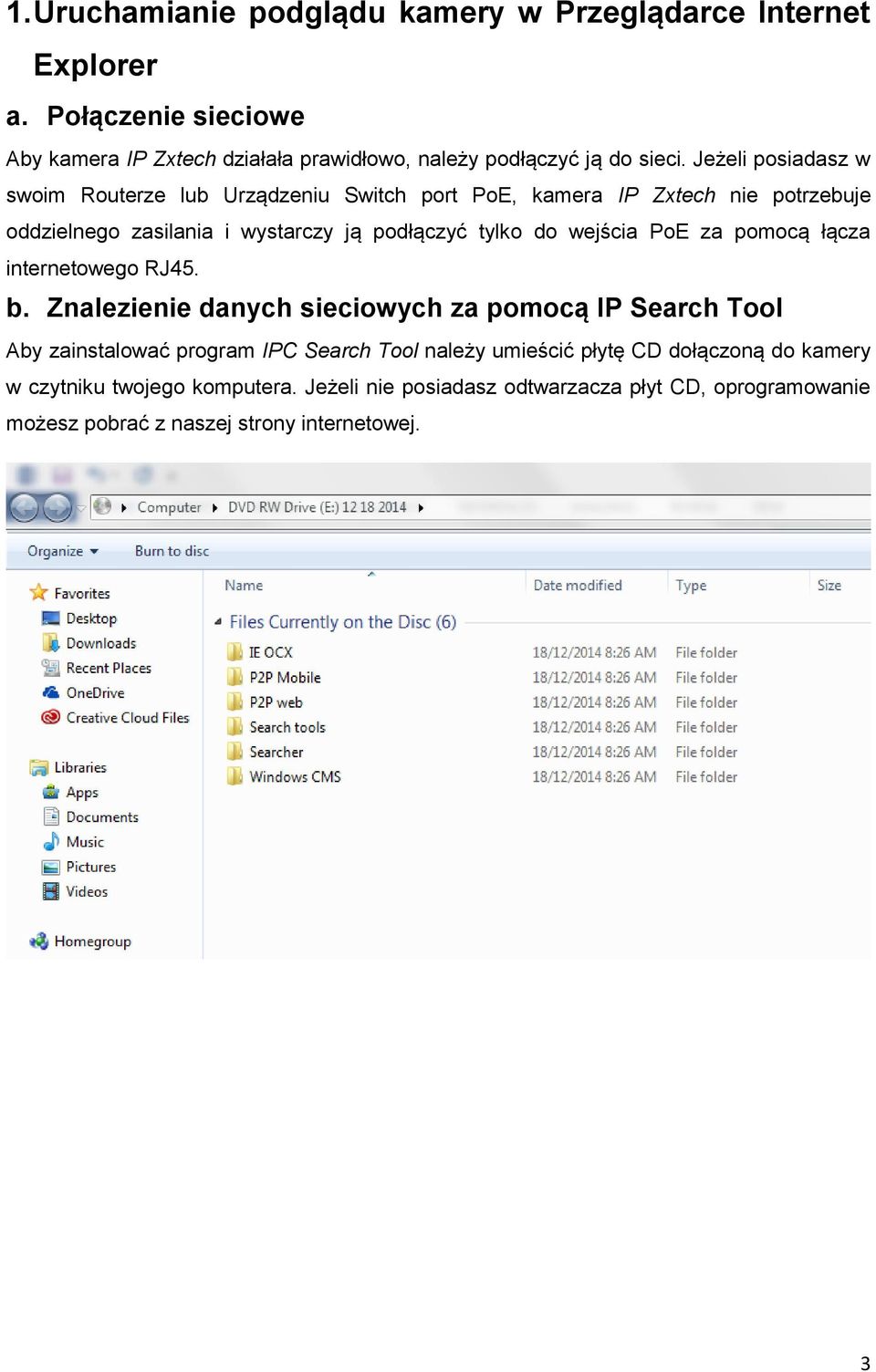

3 1. Uruchamianie podglądu kamery w Przeglądarce Internet Explorer a. Połączenie sieciowe Aby kamera IP Zxtech działała prawidłowo, należy podłączyć ją do sieci. Jeżeli posiadasz w swoim Routerze lub Urządzeniu Switch port PoE, kamera IP Zxtech nie potrzebuje oddzielnego zasilania i wystarczy ją podłączyć tylko do wejścia PoE za pomocą łącza internetowego RJ45. b. Znalezienie danych sieciowych za pomocą IP Search Tool Aby zainstalować program IPC Search Tool należy umieścić płytę CD dołączoną do kamery w czytniku twojego komputera. Jeżeli nie posiadasz odtwarzacza płyt CD, oprogramowanie możesz pobrać z naszej strony internetowej. 3

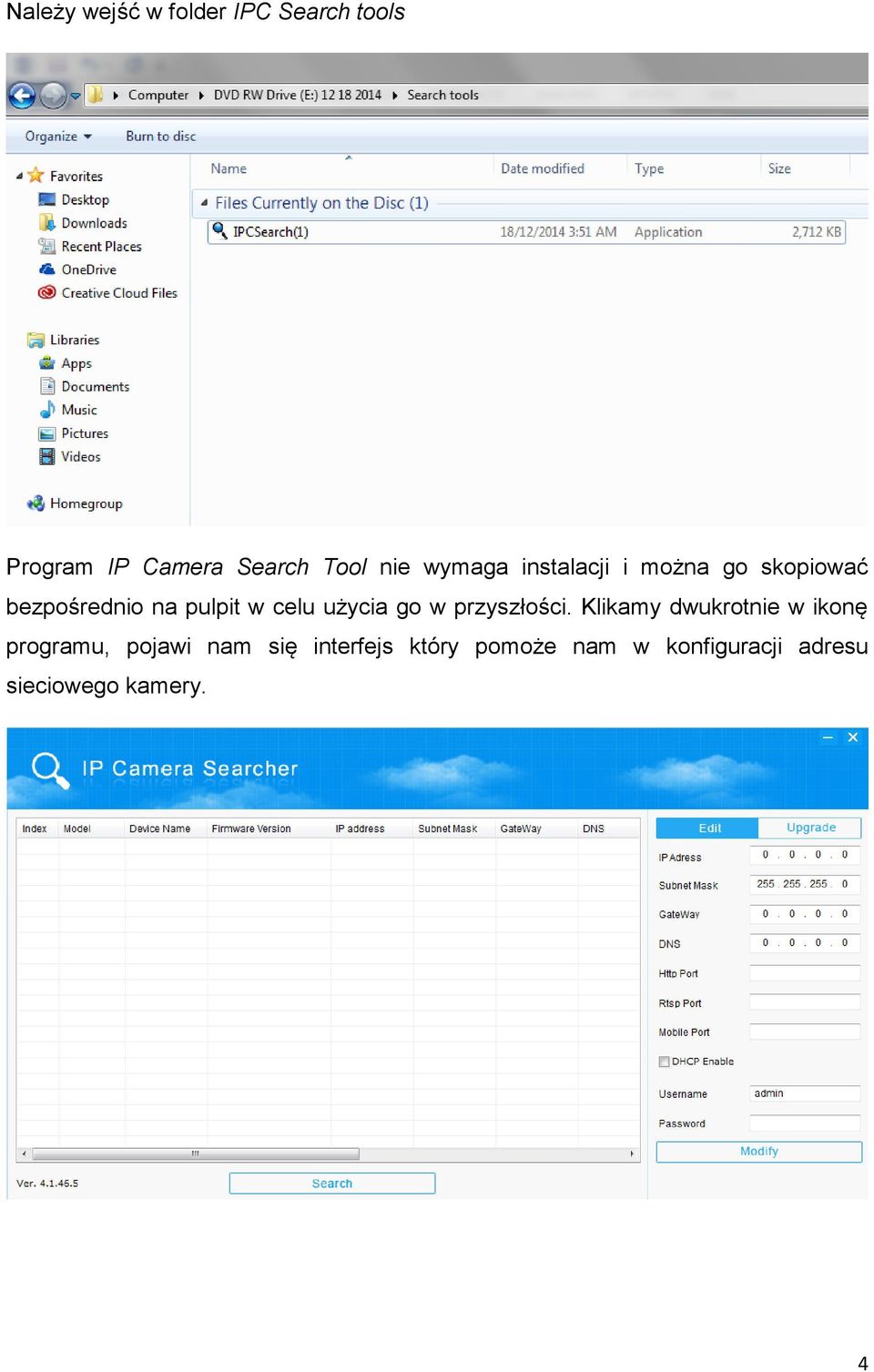

4 Należy wejść w folder IPC Search tools Program IP Camera Search Tool nie wymaga instalacji i można go skopiować bezpośrednio na pulpit w celu użycia go w przyszłości. Klikamy dwukrotnie w ikonę programu, pojawi nam się interfejs który pomoże nam w konfiguracji adresu sieciowego kamery. 4

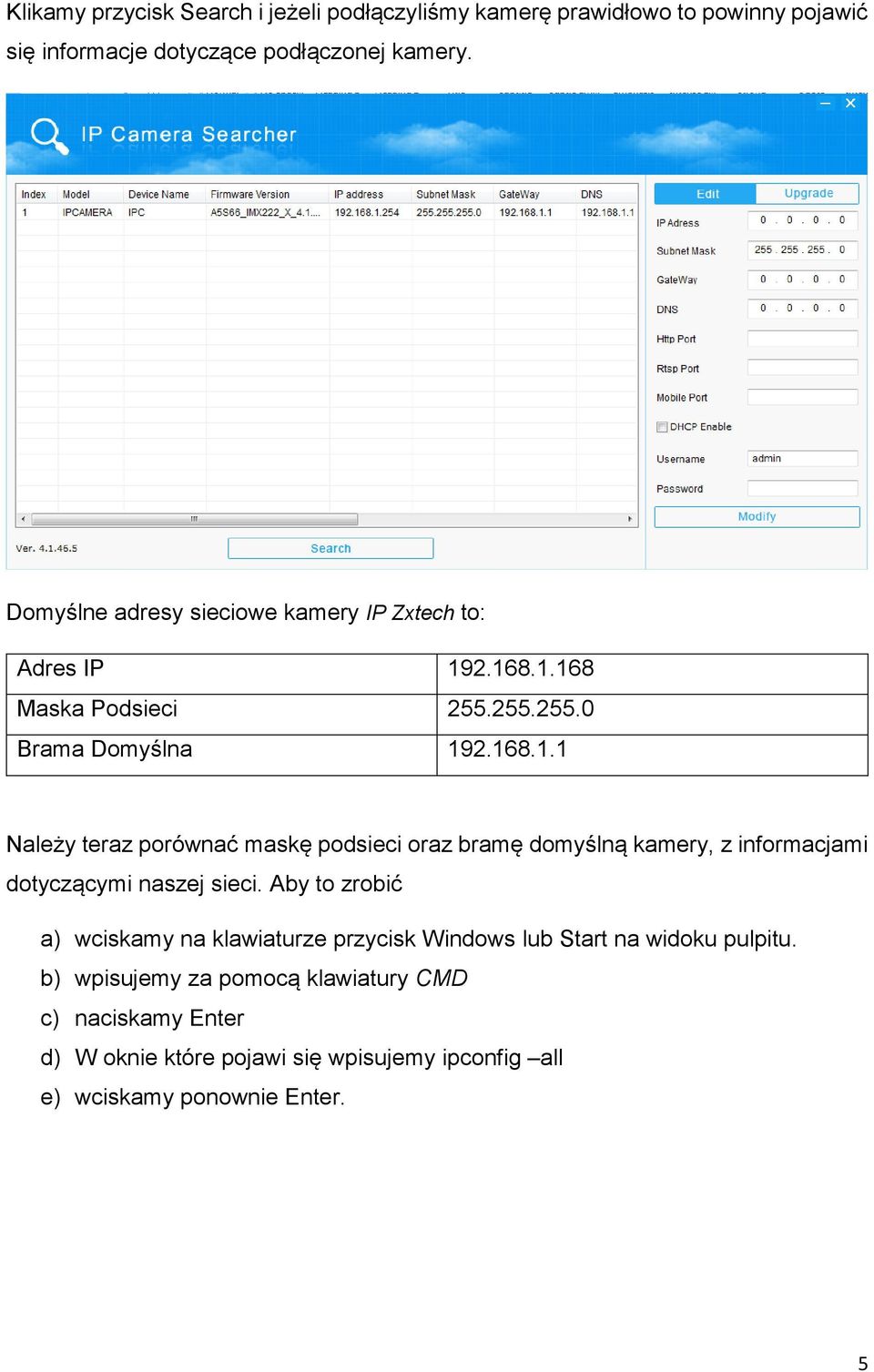

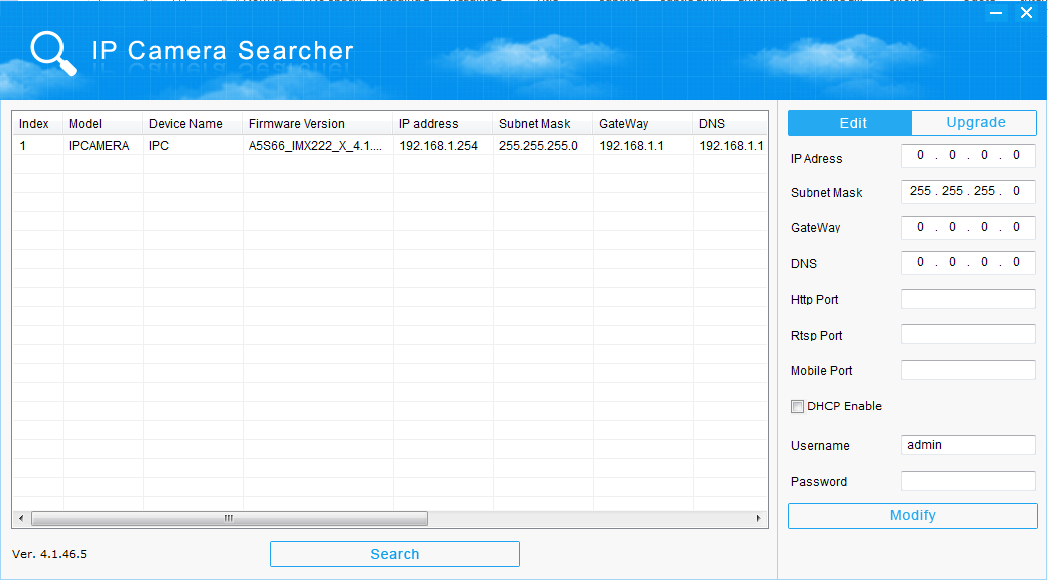

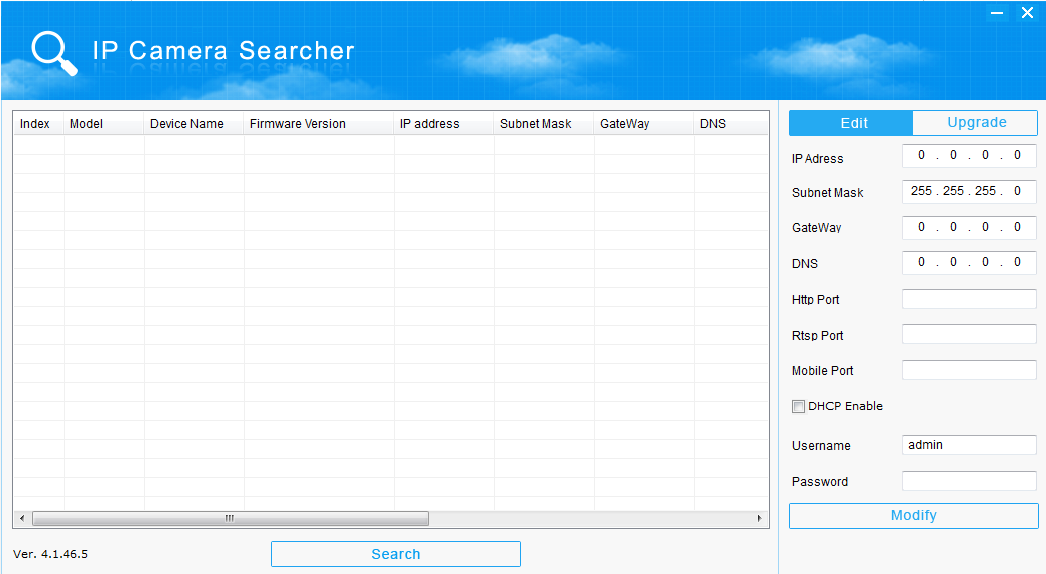

5 Klikamy przycisk Search i jeżeli podłączyliśmy kamerę prawidłowo to powinny pojawić się informacje dotyczące podłączonej kamery. Domyślne adresy sieciowe kamery IP Zxtech to: Adres IP Maska Podsieci Brama Domyślna Należy teraz porównać maskę podsieci oraz bramę domyślną kamery, z informacjami dotyczącymi naszej sieci. Aby to zrobić a) wciskamy na klawiaturze przycisk Windows lub Start na widoku pulpitu. b) wpisujemy za pomocą klawiatury CMD c) naciskamy Enter d) W oknie które pojawi się wpisujemy ipconfig all e) wciskamy ponownie Enter. 5

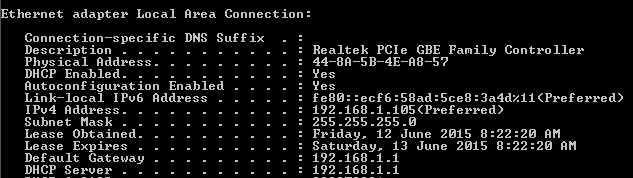

6 Szukamy naszego aktywnego połączenia, do którego jest połączona KamerA. Interesuje nas pozycja Subnet Mask (Maska Podsieci) oraz Default Gateway (Brama Domyślna). Adres Bramy domyślnej oraz Maski Podsieci musi się zgadzać w całości, w przypadku adresu IP muszą się zgadzać pierwsze trzy liczby czyli w naszym przypadku Jeżeli te dane się nie zgadzają, możemy je zmodyfikować używając IPC Search Tools. Klikamy na naszą kamerę oraz aktualizujemy dane na takie które zgadzają się z naszą siecią. Należy przy tym pamiętać że pierwsze trzy liczby adresu IP muszą się zaczynać tak samo jak Adres IP naszej sieci. Po wprowadzeniu zmian, klikamy przycisk modify. c. Uruchamianie podglądu kamery w przeglądarce Internet Explorer Po uruchomieniu przeglądarki Internet Explorer, w pasku adresu wpisujemy adres IP kamery. W naszym przypadku jest to Po wpisaniu adresu wciskamy enter i pojawi nam się okno z informacją o instalacji potrzebnego oprogramowania. 6

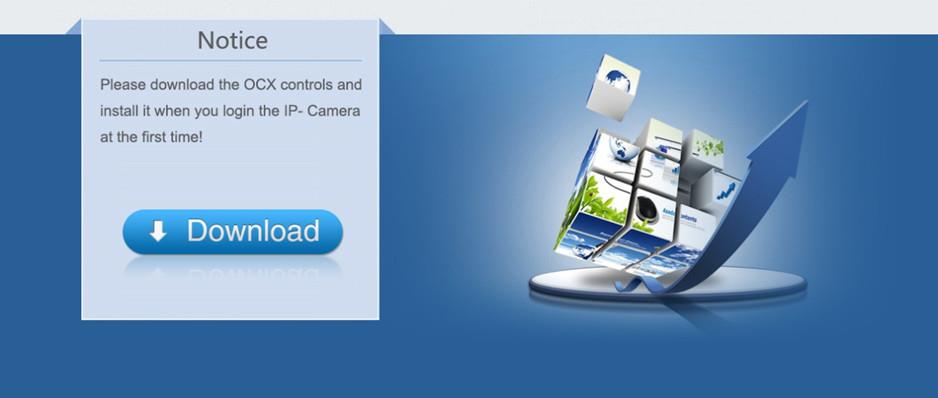

7 Oprogramowanie trzeba zainstalować tylko raz. Należy też pamiętać żeby uruchomić Internet Explorer w trybie obsługującym dodatki i mody. Należy teraz kliknąć przycisk Download. Po wyświetleniu się powyższego okna, klikamy przycisk Run. Należy teraz odczekać parę sekund potrzebnych do ukończenia instalacji oprogramowania. Jeżeli pojawi się komunikat zabezpieczeń, klikamy przycisk Yes (Tak). Po zakończeniu instalacji pojawi się okno potwierdzające gotowość do użycia. Na klawiaturze wciskamy przycisk F5 w celu odświeżenia strony. Jeżeli pojawi nam się powyższy komunikat klikamy Allow lub Zezwół (w zależności od wersji językowej naszej przeglądarki). W powyższym oknie wpisujemy nasze dane dostępowe, domyślnie jest to: User Name: admin Password: admin 7

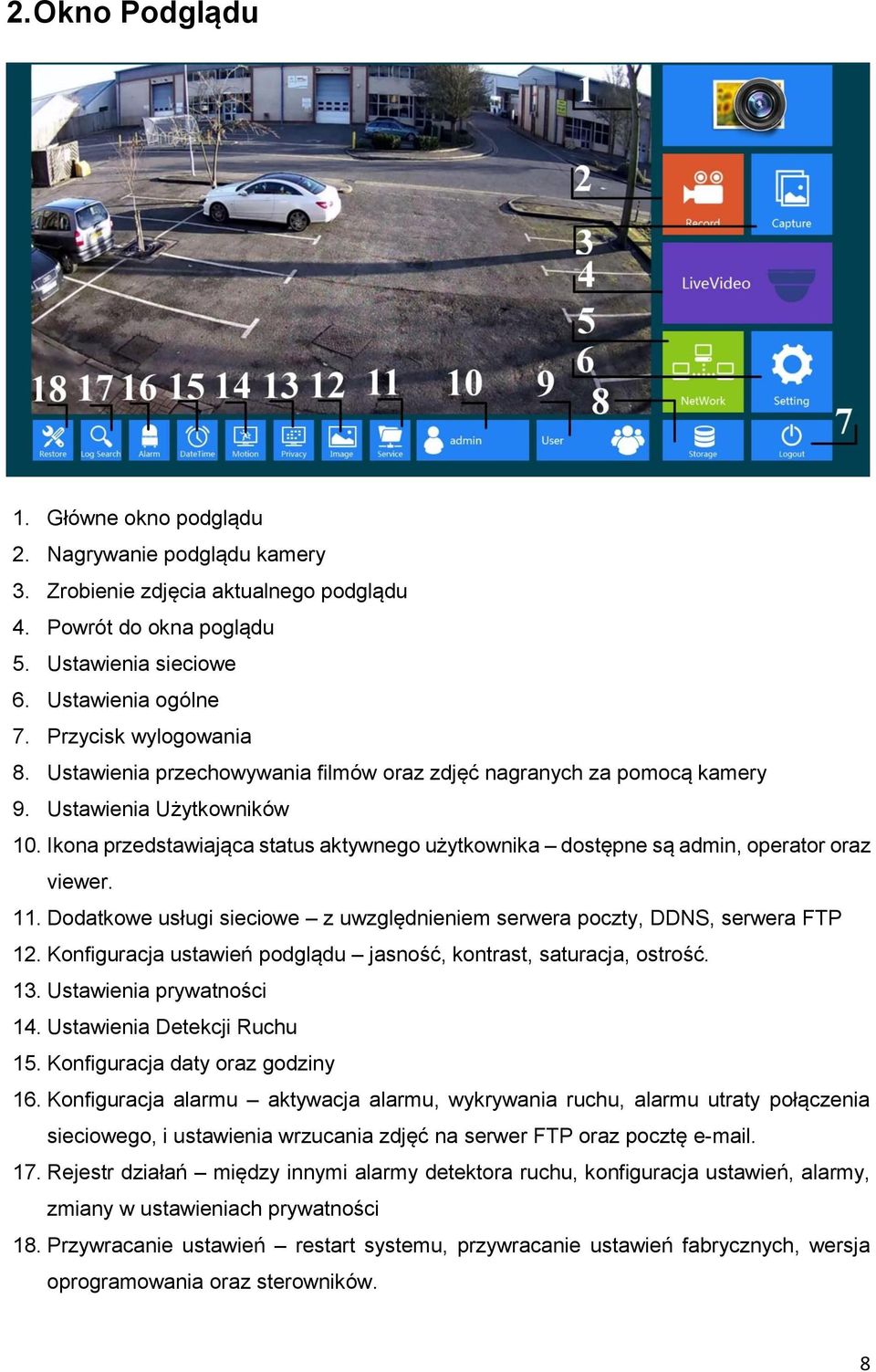

8 2. Okno Podglądu 1. Główne okno podglądu 2. Nagrywanie podglądu kamery 3. Zrobienie zdjęcia aktualnego podglądu 4. Powrót do okna poglądu 5. Ustawienia sieciowe 6. Ustawienia ogólne 7. Przycisk wylogowania 8. Ustawienia przechowywania filmów oraz zdjęć nagranych za pomocą kamery 9. Ustawienia Użytkowników 10. Ikona przedstawiająca status aktywnego użytkownika dostępne są admin, operator oraz viewer. 11. Dodatkowe usługi sieciowe z uwzględnieniem serwera poczty, DDNS, serwera FTP 12. Konfiguracja ustawień podglądu jasność, kontrast, saturacja, ostrość. 13. Ustawienia prywatności 14. Ustawienia Detekcji Ruchu 15. Konfiguracja daty oraz godziny 16. Konfiguracja alarmu aktywacja alarmu, wykrywania ruchu, alarmu utraty połączenia sieciowego, i ustawienia wrzucania zdjęć na serwer FTP oraz pocztę Rejestr działań między innymi alarmy detektora ruchu, konfiguracja ustawień, alarmy, zmiany w ustawieniach prywatności 18. Przywracanie ustawień restart systemu, przywracanie ustawień fabrycznych, wersja oprogramowania oraz sterowników. 8

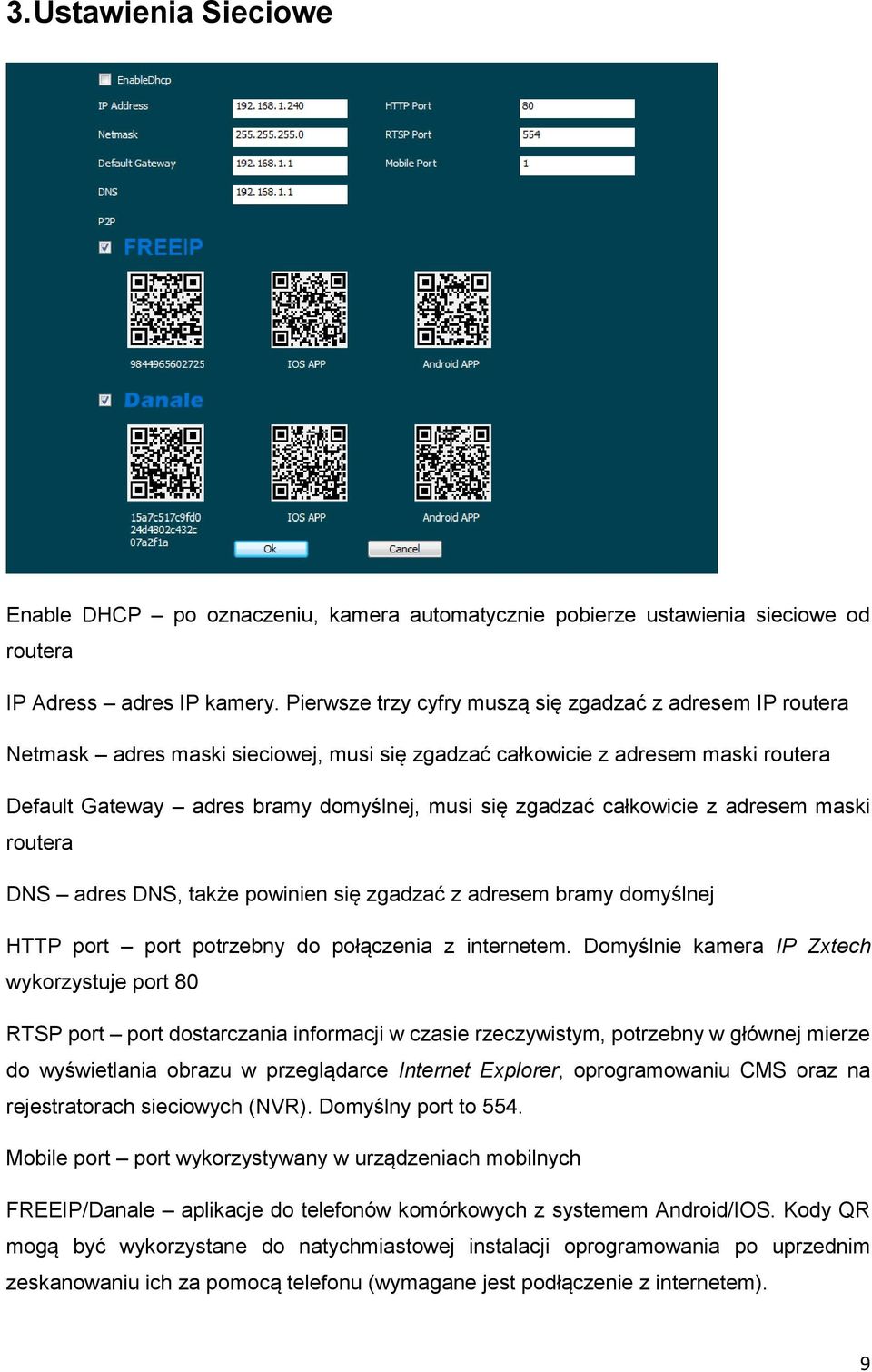

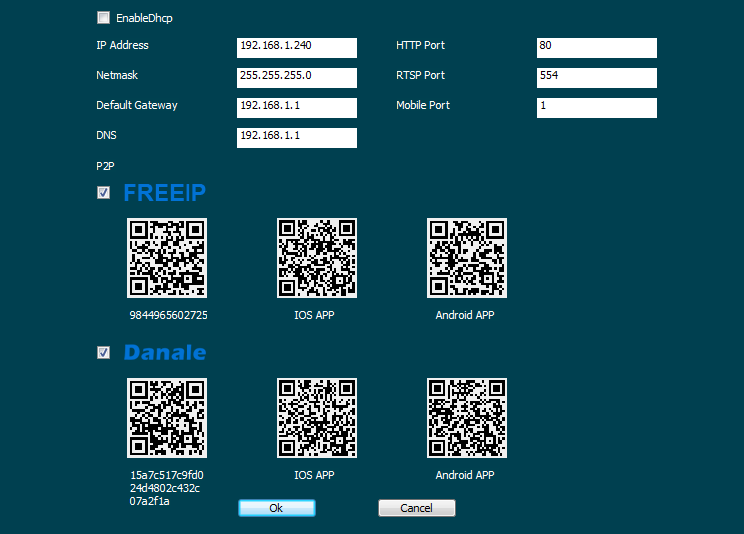

9 3. Ustawienia Sieciowe Enable DHCP po oznaczeniu, kamera automatycznie pobierze ustawienia sieciowe od routera IP Adress adres IP kamery. Pierwsze trzy cyfry muszą się zgadzać z adresem IP routera Netmask adres maski sieciowej, musi się zgadzać całkowicie z adresem maski routera Default Gateway adres bramy domyślnej, musi się zgadzać całkowicie z adresem maski routera DNS adres DNS, także powinien się zgadzać z adresem bramy domyślnej HTTP port port potrzebny do połączenia z internetem. Domyślnie kamera IP Zxtech wykorzystuje port 80 RTSP port port dostarczania informacji w czasie rzeczywistym, potrzebny w głównej mierze do wyświetlania obrazu w przeglądarce Internet Explorer, oprogramowaniu CMS oraz na rejestratorach sieciowych (NVR). Domyślny port to 554. Mobile port port wykorzystywany w urządzeniach mobilnych FREEIP/Danale aplikacje do telefonów komórkowych z systemem Android/IOS. Kody QR mogą być wykorzystane do natychmiastowej instalacji oprogramowania po uprzednim zeskanowaniu ich za pomocą telefonu (wymagane jest podłączenie z internetem). 9

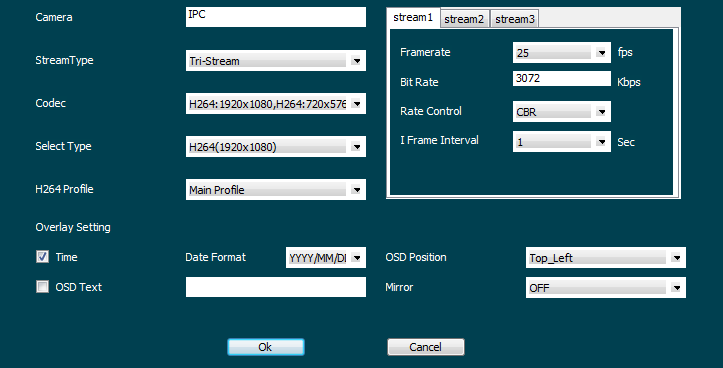

10 4. Ustawienia Ogólne Camera nazwa kamery StreamType tutaj wybieramy ile chcemy wykorzystywać podglądów jednocześnie. Każdy następny posiada mniejszą jakośc obrazu. Stream1/stream2/steam3 konfiguracja poszczególnych podglądów, framerate oznacza ilość klatek na sekundę, czyli płynność obrazu (im wyższa wartość tym obraz bardziej płynny) Codec zestaw rozdzielczości obrazów które chcemy wykorzystywać. Wartości zmnieniają się w zależności od ilości poglądów wybranych w StreamType Select Type wartość powinna być podobna do tej wybranej w codec. W innym wypadku mogą pojawić się problemy z wyświetlaniem obrazu H264 Profile po wybraniu opcji High Profile, możemy uzyskać większą jakość obrazu jednak kosztem zmniejszenia ilości klatek na sekundę. Time zaznaczenie opcji spowoduje wyświetlenie godziny na podglądzie kamery Date Format tutaj można wybrać format daty OSD Text po oznaczeniu można wpisać tekst który pojawi się tuż obok daty oraz godziny OSD Position pozycja tekstu oraz daty Mirror konfiguracja lustrzanego odbicia w pionie oraz poziomie 10

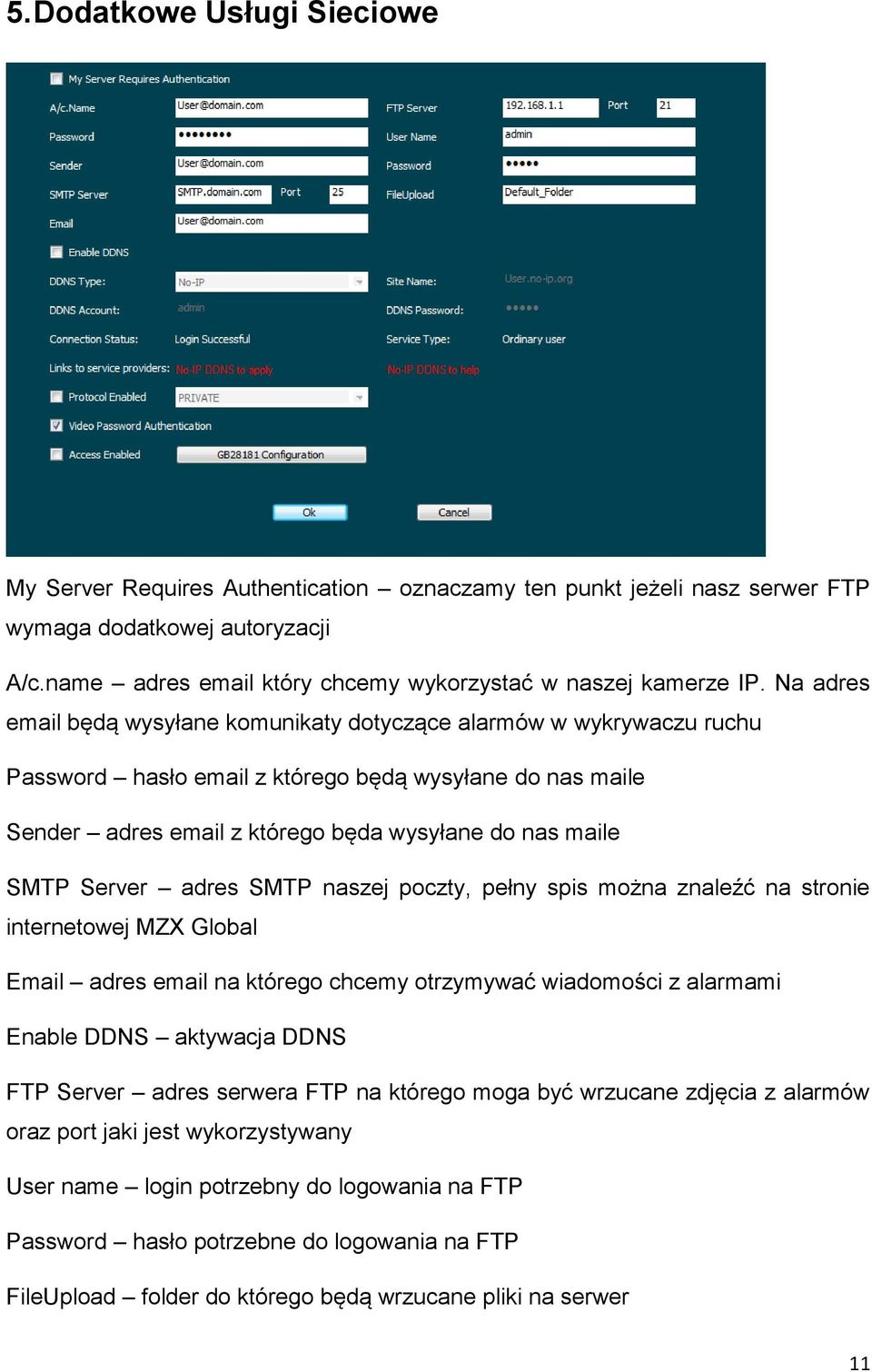

11 5. Dodatkowe Usługi Sieciowe My Server Requires Authentication oznaczamy ten punkt jeżeli nasz serwer FTP wymaga dodatkowej autoryzacji A/c.name adres który chcemy wykorzystać w naszej kamerze IP. Na adres będą wysyłane komunikaty dotyczące alarmów w wykrywaczu ruchu Password hasło z którego będą wysyłane do nas maile Sender adres z którego będa wysyłane do nas maile SMTP Server adres SMTP naszej poczty, pełny spis można znaleźć na stronie internetowej MZX Global adres na którego chcemy otrzymywać wiadomości z alarmami Enable DDNS aktywacja DDNS FTP Server adres serwera FTP na którego moga być wrzucane zdjęcia z alarmów oraz port jaki jest wykorzystywany User name login potrzebny do logowania na FTP Password hasło potrzebne do logowania na FTP FileUpload folder do którego będą wrzucane pliki na serwer 11

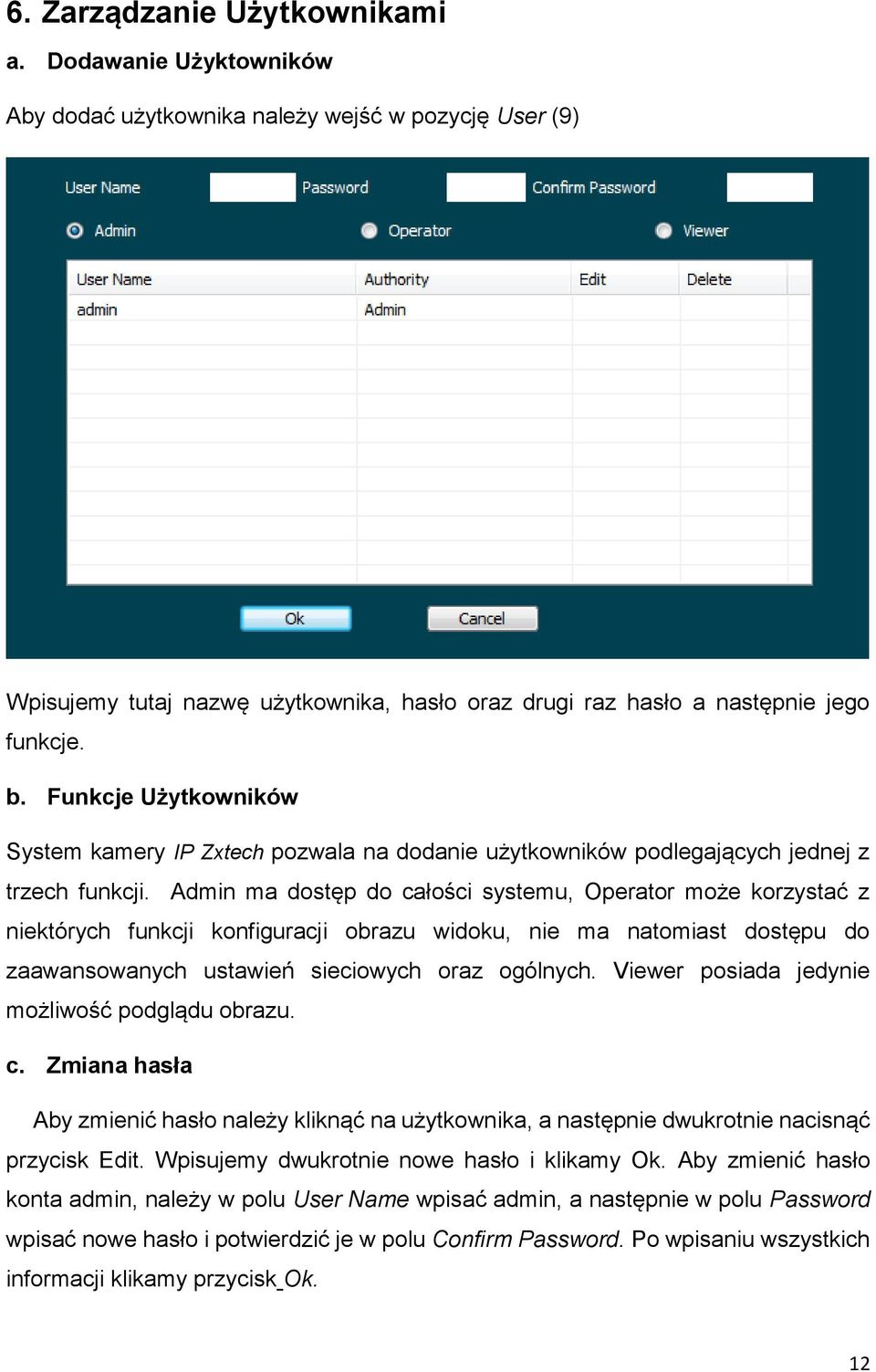

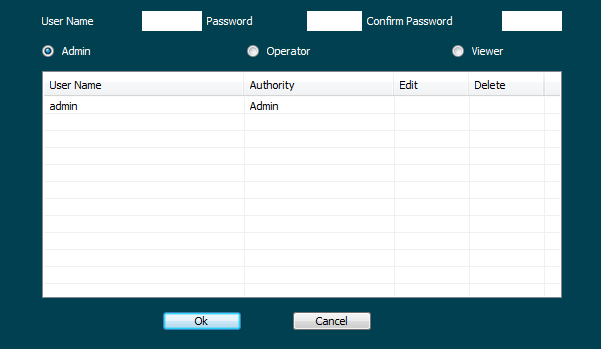

12 6. Zarządzanie Użytkownikami a. Dodawanie Użyktowników Aby dodać użytkownika należy wejść w pozycję User (9) Wpisujemy tutaj nazwę użytkownika, hasło oraz drugi raz hasło a następnie jego funkcje. b. Funkcje Użytkowników System kamery IP Zxtech pozwala na dodanie użytkowników podlegających jednej z trzech funkcji. Admin ma dostęp do całości systemu, Operator może korzystać z niektórych funkcji konfiguracji obrazu widoku, nie ma natomiast dostępu do zaawansowanych ustawień sieciowych oraz ogólnych. Viewer posiada jedynie możliwość podglądu obrazu. c. Zmiana hasła Aby zmienić hasło należy kliknąć na użytkownika, a następnie dwukrotnie nacisnąć przycisk Edit. Wpisujemy dwukrotnie nowe hasło i klikamy Ok. Aby zmienić hasło konta admin, należy w polu User Name wpisać admin, a następnie w polu Password wpisać nowe hasło i potwierdzić je w polu Confirm Password. Po wpisaniu wszystkich informacji klikamy przycisk Ok. 12

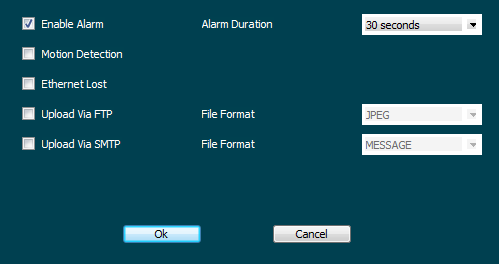

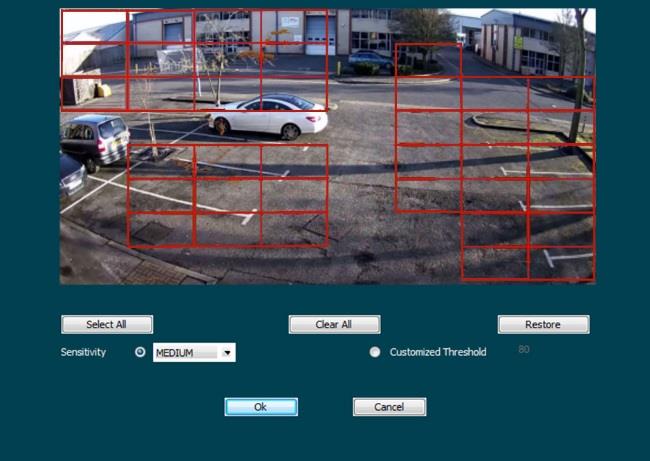

13 7. Konfiguracja wykrywania ruchu Aby skonfigurować alarm, po zalogowaniu do naszej kamery klikamy pozycje Alarm (16). W celu uruchomienia alarmu zaznaczamy opcję Enable Alarm. Możemy także skonfigurować długość alarmu wybierając odpowiednią pozycję w Alarm Duration. Warto od razu uruchomić Wykrywanie Ruchu za pomocą przycisku Motion Detection Aby zaakceptować opcje klikamy przycisk Ok. Jeżeli chcemy skonfigurować Wykrywanie Ruchu, to wchodzimy w opcję Motion (14). Tutaj możemy za pomocą przycisku Select All lub Clear All. Odpowiednio zaznaczyć lub odznaczyć wszystkie strefy na podglądzie kamery. Aby wybrać tylko poszczególne fragmenty które kamera będzie skanować w poszukiwaniu ruchu, na początku należy wyczyścić cały podgląd za pomocą przycisku Clear All. Aby zaznaczyć określoną liczbę prostokątów należy na podglądzie kliknąć oraz przetrzymać lewy przycisk myszy, a następnie przesunąć kursor w celu zaznaczenia kilku stref. Po zaznaczeniu terenu w taki sposób jak chcemy, naciskamy przycisk Ok. 13

14 8. Ustawienia Prywatności Żeby skonfigurować ustawienia prywatności, należy wejść w opcję Privacy (13). Możemy łącznie wybrać trzy strefy. Aby to zrobić, naciskamy na podlądzie lewy przycisk myszy oraz przeciągamy w taki sposób aby oznaczyć strefę która będzie niewidoczna na podglądzie. Po oznaczeniu wszystkich obszarów naciskamy przycisk Ok. Łącznie można zaznaczyć trzy strefy w kształcie prostokątu. Zaznaczone strefy zostały oznaczone na niebiesko. Jeżeli posiadamy dokładne dane możemy manipulować strefami za pomocą współżędnych oraz ustalenia wysokości i szerokości każdej ze stref. Jeżeli chcemy usunąć którąś ze stref, klikamy przycisk Delete w ramkach poniżej podglądu tuż obok dokładnych współrzędnych każdej ze stref. 14
