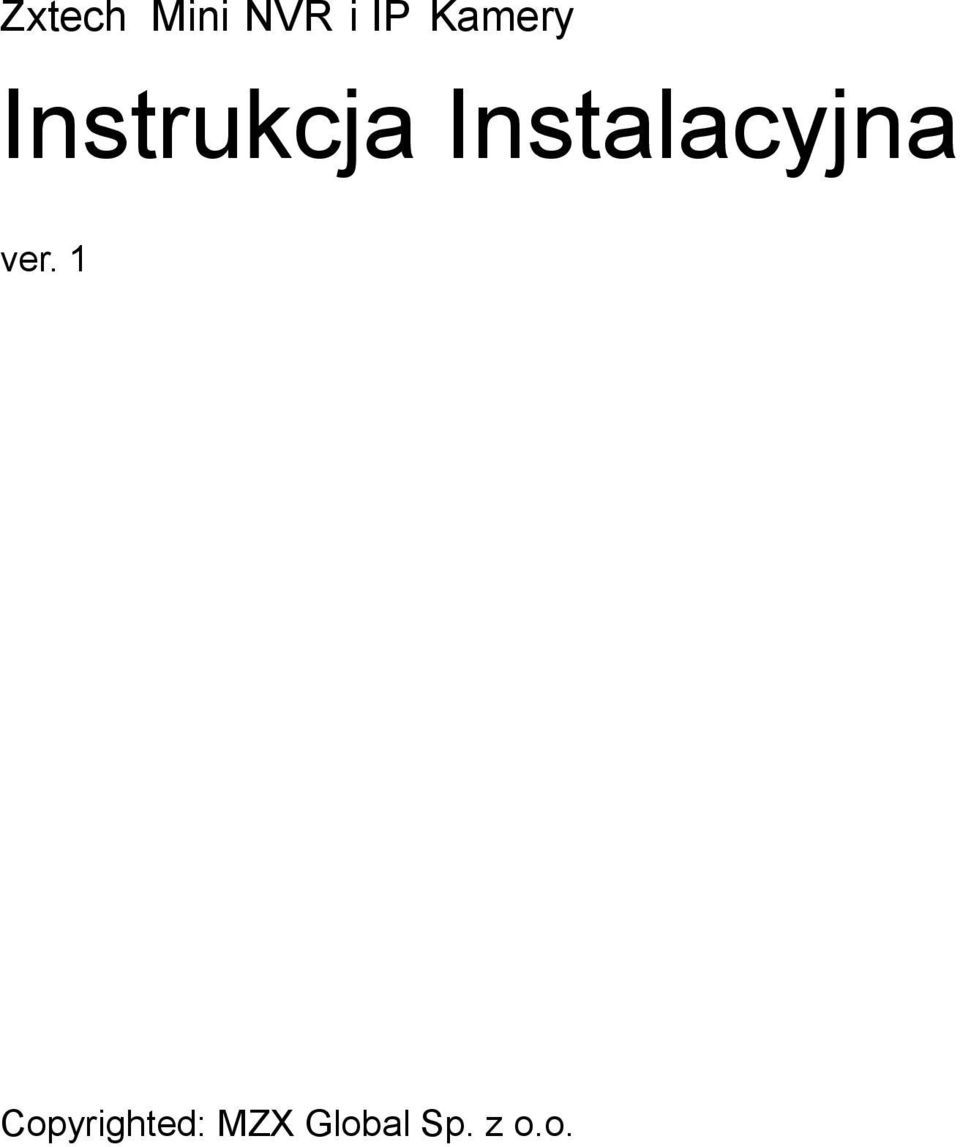

1 Zxtech Mini NVR i IP Kamery Instrukcja Instalacyjna ver. 1 Copyrighted: MZX Global Sp. z o.o.

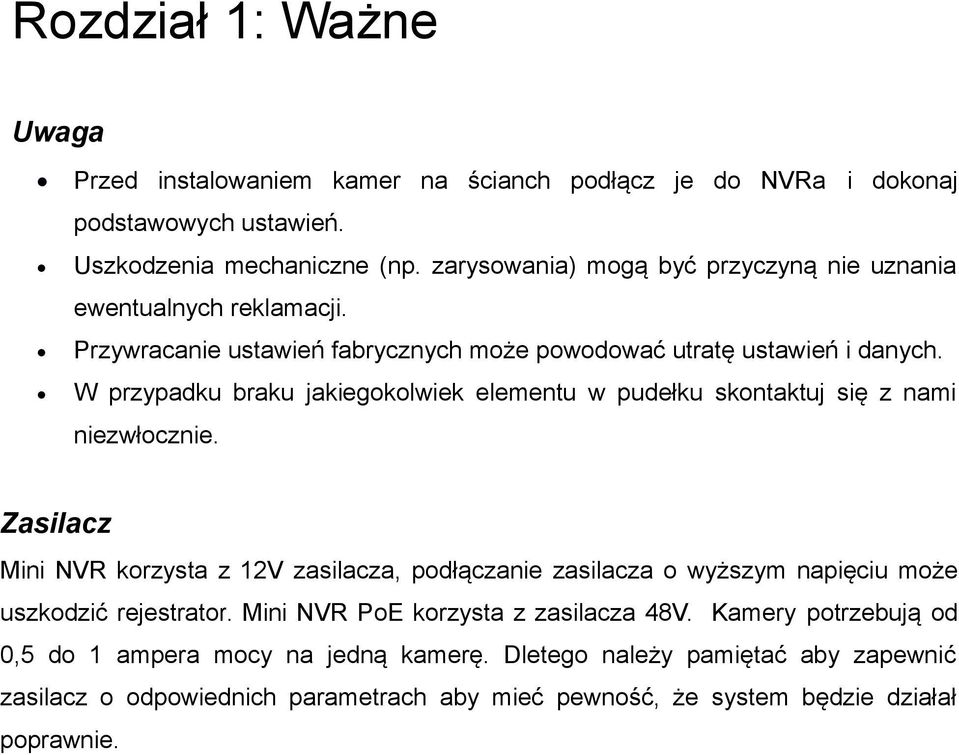

2 Rozdział 1: Ważne Uwaga Przed instalowaniem kamer na ścianch podłącz je do NVRa i dokonaj podstawowych ustawień. Uszkodzenia mechaniczne (np. zarysowania) mogą być przyczyną nie uznania ewentualnych reklamacji. Przywracanie ustawień fabrycznych może powodować utratę ustawień i danych. W przypadku braku jakiegokolwiek elementu w pudełku skontaktuj się z nami niezwłocznie. Zasilacz Mini NVR korzysta z 12V zasilacza, podłączanie zasilacza o wyższym napięciu może uszkodzić rejestrator. Mini NVR PoE korzysta z zasilacza 48V. Kamery potrzebują od 0,5 do 1 ampera mocy na jedną kamerę. Dletego należy pamiętać aby zapewnić zasilacz o odpowiednich parametrach aby mieć pewność, że system będzie działał poprawnie.

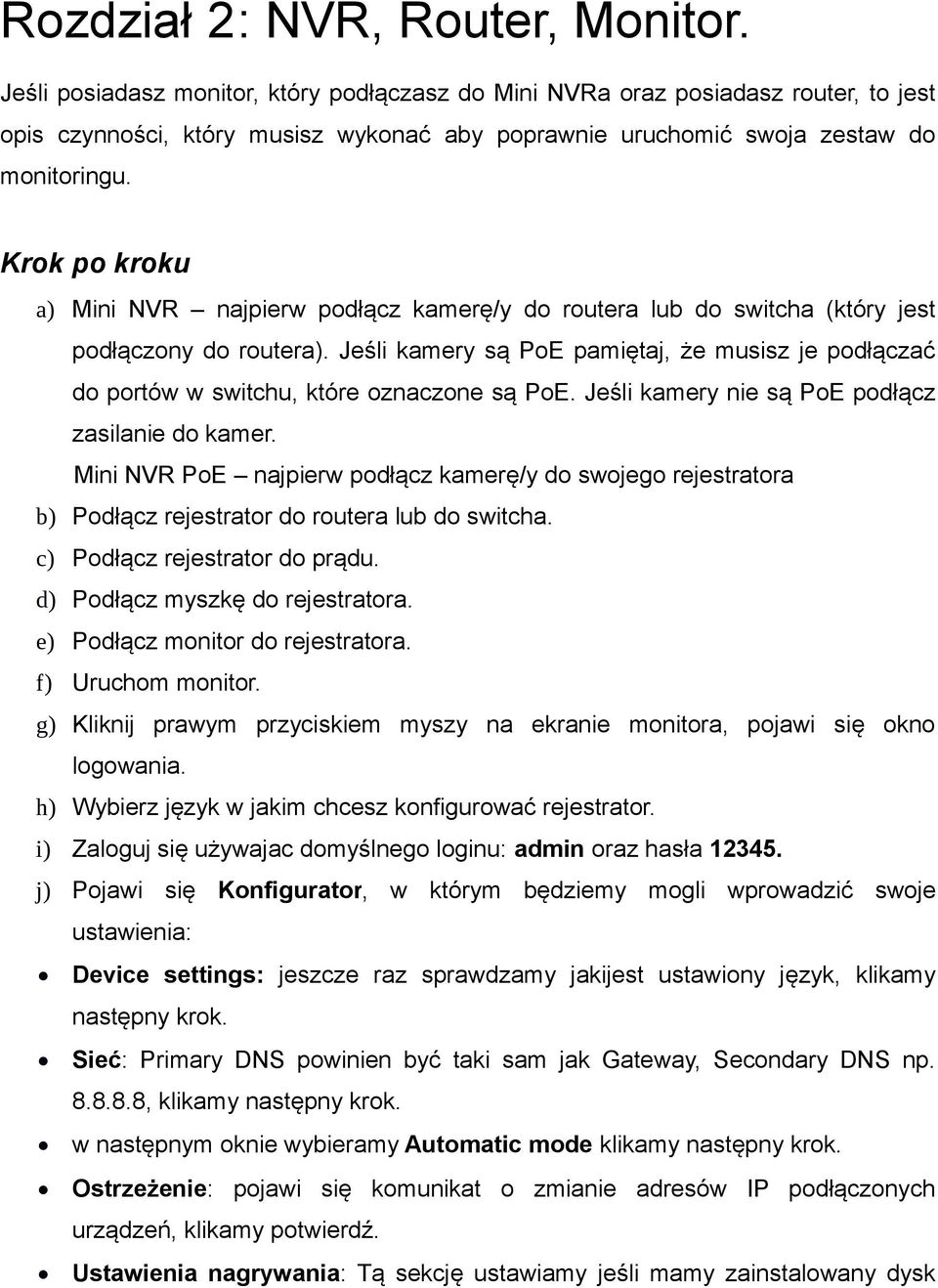

3 Rozdział 2: NVR, Router, Monitor. Jeśli posiadasz monitor, który podłączasz do Mini NVRa oraz posiadasz router, to jest opis czynności, który musisz wykonać aby poprawnie uruchomić swoja zestaw do monitoringu. Krok po kroku a) Mini NVR najpierw podłącz kamerę/y do routera lub do switcha (który jest podłączony do routera). Jeśli kamery są PoE pamiętaj, że musisz je podłączać do portów w switchu, które oznaczone są PoE. Jeśli kamery nie są PoE podłącz zasilanie do kamer. Mini NVR PoE najpierw podłącz kamerę/y do swojego rejestratora b) Podłącz rejestrator do routera lub do switcha. c) Podłącz rejestrator do prądu. d) Podłącz myszkę do rejestratora. e) Podłącz monitor do rejestratora. f) Uruchom monitor. g) Kliknij prawym przyciskiem myszy na ekranie monitora, pojawi się okno logowania. h) Wybierz język w jakim chcesz konfigurować rejestrator. i) Zaloguj się używajac domyślnego loginu: admin oraz hasła j) Pojawi się Konfigurator, w którym będziemy mogli wprowadzić swoje ustawienia: Device settings: jeszcze raz sprawdzamy jakijest ustawiony język, klikamy następny krok. Sieć: Primary DNS powinien być taki sam jak Gateway, Secondary DNS np , klikamy następny krok. w następnym oknie wybieramy Automatic mode klikamy następny krok. Ostrzeżenie: pojawi się komunikat o zmianie adresów IP podłączonych urządzeń, klikamy potwierdź. Ustawienia nagrywania: Tą sekcję ustawiamy jeśli mamy zainstalowany dysk

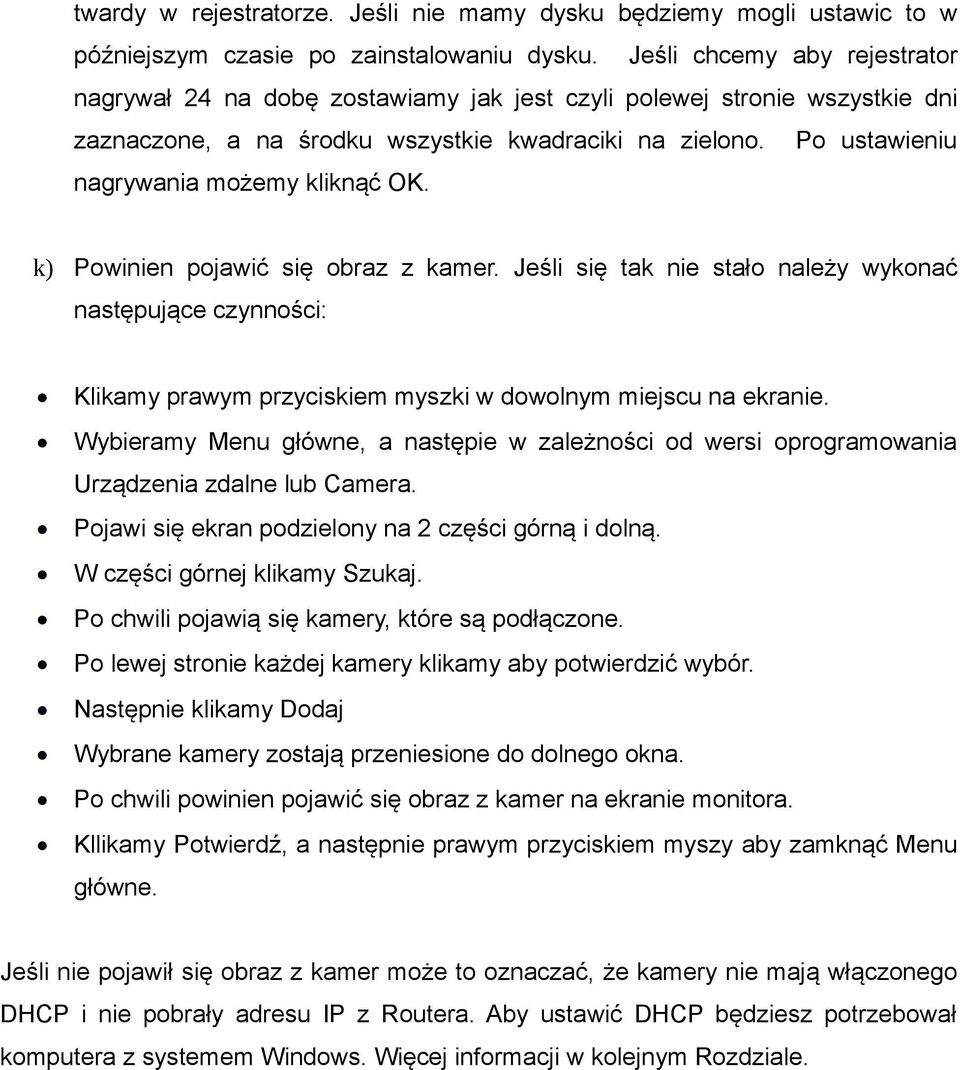

4 twardy w rejestratorze. Jeśli nie mamy dysku będziemy mogli ustawic to w późniejszym czasie po zainstalowaniu dysku. Jeśli chcemy aby rejestrator nagrywał 24 na dobę zostawiamy jak jest czyli polewej stronie wszystkie dni zaznaczone, a na środku wszystkie kwadraciki na zielono. Po ustawieniu nagrywania możemy kliknąć OK. k) Powinien pojawić się obraz z kamer. Jeśli się tak nie stało należy wykonać następujące czynności: Klikamy prawym przyciskiem myszki w dowolnym miejscu na ekranie. Wybieramy Menu główne, a następie w zależności od wersi oprogramowania Urządzenia zdalne lub Camera. Pojawi się ekran podzielony na 2 części górną i dolną. W części górnej klikamy Szukaj. Po chwili pojawią się kamery, które są podłączone. Po lewej stronie każdej kamery klikamy aby potwierdzić wybór. Następnie klikamy Dodaj Wybrane kamery zostają przeniesione do dolnego okna. Po chwili powinien pojawić się obraz z kamer na ekranie monitora. Kllikamy Potwierdź, a następnie prawym przyciskiem myszy aby zamknąć Menu główne. Jeśli nie pojawił się obraz z kamer może to oznaczać, że kamery nie mają włączonego DHCP i nie pobrały adresu IP z Routera. Aby ustawić DHCP będziesz potrzebował komputera z systemem Windows. Więcej informacji w kolejnym Rozdziale.

5 Rozdział 2: NVR, Router, Komputer Jeśli nie posiadasz osobnego monitora, aby podłączyć go do swojego rejestratora ten rozdział jest dla Ciebie. Krok po kroku a) Mini NVR najpierw podłącz kamerę/y do routera lub do switcha (który jest podłączony do routera), Jeśli kamery są PoE pamiętaj by podłączyć je do portu w routerze lub switchu oznaczonym symbolem Poe. Jeśli nie masz w switchu portów PoE należy podłączyć oddzielne zasilanie do kamer. Jeśli kamery nie są PoE lub nie masz portów PoE musisz podłączyć zasilacz/e do kamer. Mini NVR PoE najpierw podłącz kamerę/y do swojego rejestratora. b) Podłącz rejestrator do prądu. c) Na komputerze z systemem Windows, podłączonym do tego samego routera co NVR i kamery (kablem lub bezprzewodowo), instalujemy oprogramowanie IPSearch Tool. Znajdziesz je na płytce CD lub możesz je pobrać ze strony: Narzędzie IPSearch Tool służy do wyszukiwania, zmiany ustawień sieciowych, aktualizacji oprogramowania na Kamerach IP oraz NVR. d) Uruchamiamy oprogramowanie IPSearch Tool I klikamy Search. e) W wynikach wyszukiwania powinien pojawić się NVR oraz kamery podłączone do sieci. Jeśli wszystkie urządzenia, które posiadasz nie pokazały się sprawdź jeszcze raz czy właściwie podłączyłeś je do sieci I czy podłączone jest do nich zasilanie. f) Zapamiętujemy lub zapisujemy adres IP NVRa. g) Otwieramy przeglądarkę Internet Explorer. h) Wpisując zapisany adres IP w przeglądarkę internetową Internet Explorer

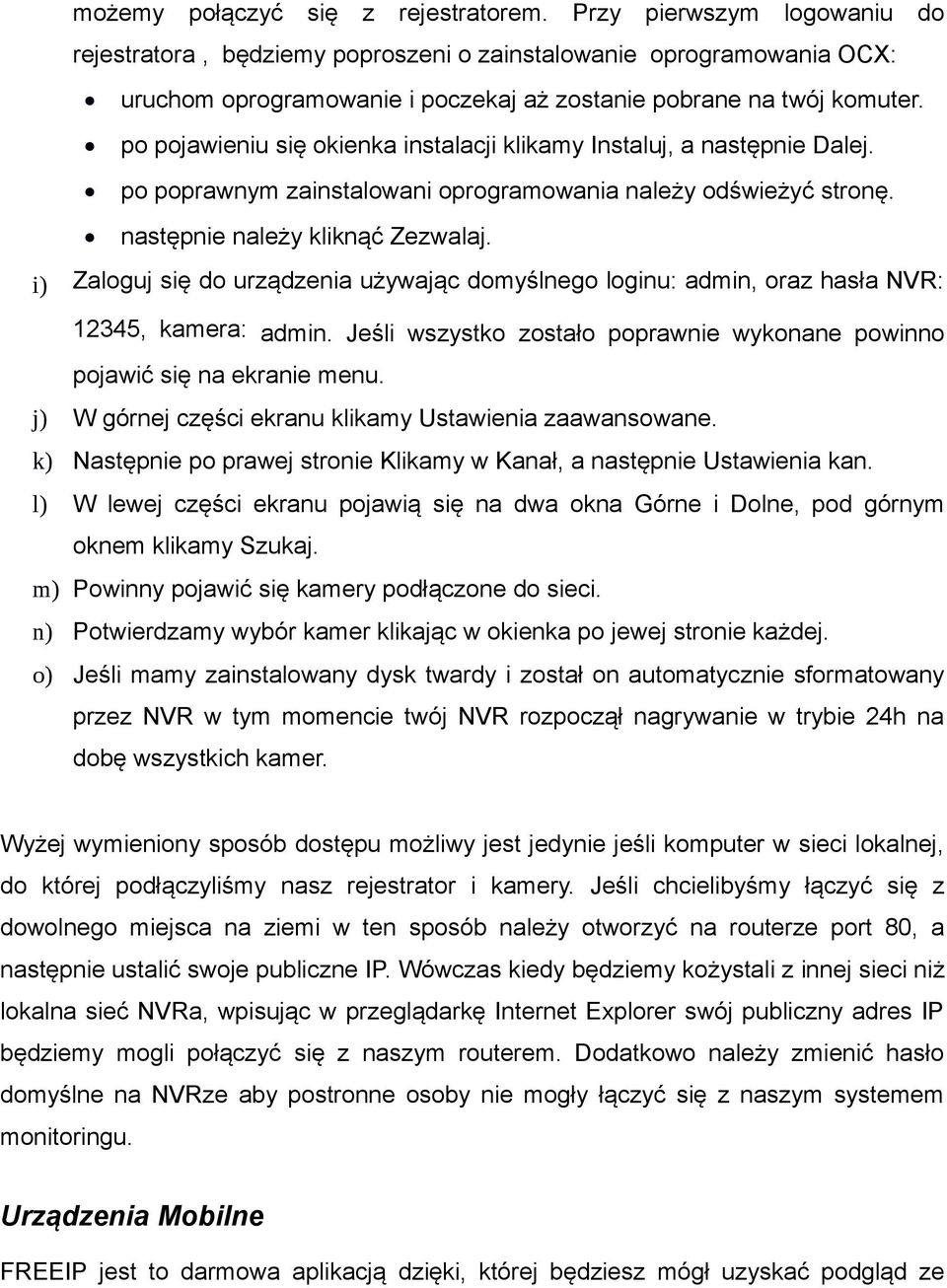

6 możemy połączyć się z rejestratorem. Przy pierwszym logowaniu do rejestratora, będziemy poproszeni o zainstalowanie oprogramowania OCX: uruchom oprogramowanie i poczekaj aż zostanie pobrane na twój komuter. po pojawieniu się okienka instalacji klikamy Instaluj, a następnie Dalej. po poprawnym zainstalowani oprogramowania należy odświeżyć stronę. następnie należy kliknąć Zezwalaj. i) Zaloguj się do urządzenia używając domyślnego loginu: admin, oraz hasła NVR: 12345, kamera: admin. Jeśli wszystko zostało poprawnie wykonane powinno pojawić się na ekranie menu. j) W górnej części ekranu klikamy Ustawienia zaawansowane. k) Następnie po prawej stronie Klikamy w Kanał, a następnie Ustawienia kan. l) W lewej części ekranu pojawią się na dwa okna Górne i Dolne, pod górnym oknem klikamy Szukaj. m) Powinny pojawić się kamery podłączone do sieci. n) Potwierdzamy wybór kamer klikając w okienka po jewej stronie każdej. o) Jeśli mamy zainstalowany dysk twardy i został on automatycznie sformatowany przez NVR w tym momencie twój NVR rozpoczął nagrywanie w trybie 24h na dobę wszystkich kamer. Wyżej wymieniony sposób dostępu możliwy jest jedynie jeśli komputer w sieci lokalnej, do której podłączyliśmy nasz rejestrator i kamery. Jeśli chcielibyśmy łączyć się z dowolnego miejsca na ziemi w ten sposób należy otworzyć na routerze port 80, a następnie ustalić swoje publiczne IP. Wówczas kiedy będziemy kożystali z innej sieci niż lokalna sieć NVRa, wpisując w przeglądarkę Internet Explorer swój publiczny adres IP będziemy mogli połączyć się z naszym routerem. Dodatkowo należy zmienić hasło domyślne na NVRze aby postronne osoby nie mogły łączyć się z naszym systemem monitoringu. Urządzenia Mobilne FREEIP jest to darmowa aplikacją dzięki, której będziesz mógł uzyskać podgląd ze

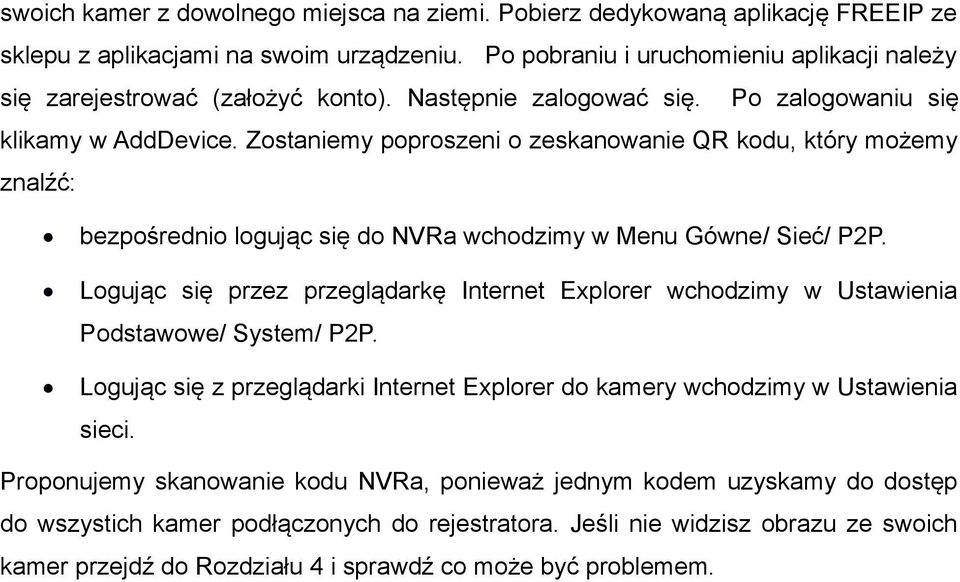

7 swoich kamer z dowolnego miejsca na ziemi. Pobierz dedykowaną aplikację FREEIP ze sklepu z aplikacjami na swoim urządzeniu. Po pobraniu i uruchomieniu aplikacji należy się zarejestrować (założyć konto). Następnie zalogować się. Po zalogowaniu się klikamy w AddDevice. Zostaniemy poproszeni o zeskanowanie QR kodu, który możemy znalźć: bezpośrednio logując się do NVRa wchodzimy w Menu Gówne/ Sieć/ P2P. Logując się przez przeglądarkę Internet Explorer wchodzimy w Ustawienia Podstawowe/ System/ P2P. Logując się z przeglądarki Internet Explorer do kamery wchodzimy w Ustawienia sieci. Proponujemy skanowanie kodu NVRa, ponieważ jednym kodem uzyskamy do dostęp do wszystich kamer podłączonych do rejestratora. Jeśli nie widzisz obrazu ze swoich kamer przejdź do Rozdziału 4 i sprawdź co może być problemem.

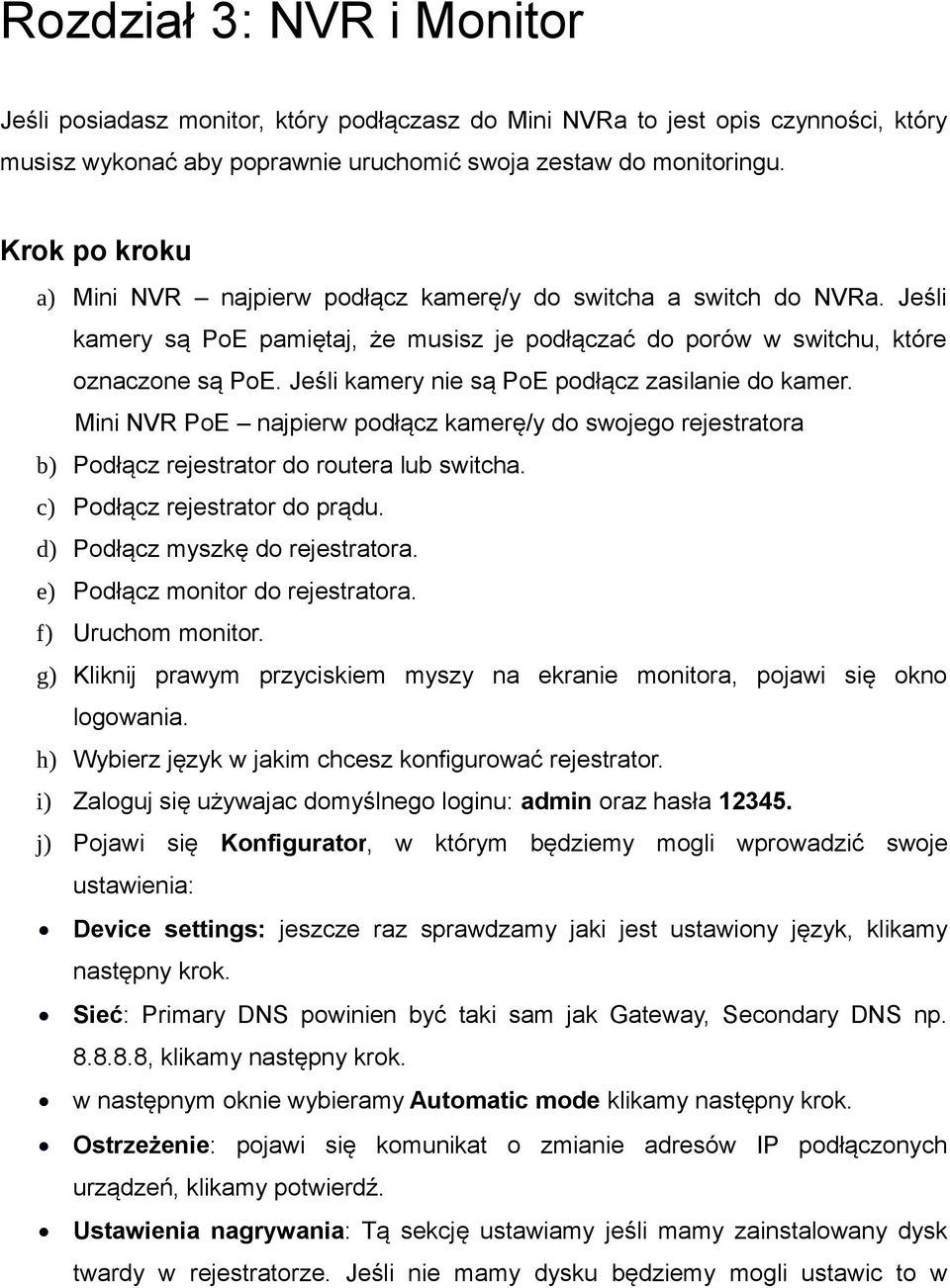

8 Rozdział 3: NVR i Monitor Jeśli posiadasz monitor, który podłączasz do Mini NVRa to jest opis czynności, który musisz wykonać aby poprawnie uruchomić swoja zestaw do monitoringu. Krok po kroku a) Mini NVR najpierw podłącz kamerę/y do switcha a switch do NVRa. Jeśli kamery są PoE pamiętaj, że musisz je podłączać do porów w switchu, które oznaczone są PoE. Jeśli kamery nie są PoE podłącz zasilanie do kamer. Mini NVR PoE najpierw podłącz kamerę/y do swojego rejestratora b) Podłącz rejestrator do routera lub switcha. c) Podłącz rejestrator do prądu. d) Podłącz myszkę do rejestratora. e) Podłącz monitor do rejestratora. f) Uruchom monitor. g) Kliknij prawym przyciskiem myszy na ekranie monitora, pojawi się okno logowania. h) Wybierz język w jakim chcesz konfigurować rejestrator. i) Zaloguj się używajac domyślnego loginu: admin oraz hasła j) Pojawi się Konfigurator, w którym będziemy mogli wprowadzić swoje ustawienia: Device settings: jeszcze raz sprawdzamy jaki jest ustawiony język, klikamy następny krok. Sieć: Primary DNS powinien być taki sam jak Gateway, Secondary DNS np , klikamy następny krok. w następnym oknie wybieramy Automatic mode klikamy następny krok. Ostrzeżenie: pojawi się komunikat o zmianie adresów IP podłączonych urządzeń, klikamy potwierdź. Ustawienia nagrywania: Tą sekcję ustawiamy jeśli mamy zainstalowany dysk twardy w rejestratorze. Jeśli nie mamy dysku będziemy mogli ustawic to w

9 późniejszym czasie po zainstalowaniu dysku. Jeśli chcemy aby rejestrator nagrywał 24 na dobę zostawiamy jak jest czyli polewej stronie wszystkie dni zaznaczone, a na środku wszystkie kwadraciki na zielono. Jeśli chcemy aby nagrywał cały czas i jednocześnie w trybie detekcji ruchu, klikamy na żółty kwadracik przy którym napisane jest Ruch, teraz zaznaczamy wszystkie kwadraciki pod zielonymi na żólto. Jeśli chcemy nagrywać tylko w trybie detekcji ruchu musimy odznaczyć wszyskie zielone kwadraciki, następnie kliknąć na żółty kwadracik przy, którym jest napisane RUCH, a następnie zaznaczyć wszystkie kwadraciki na żółto. Po ustawieniu nagrywania możemy kliknąć OK. l) Powinien pojawić się obraz z kamer. Jeśli się tak nie stało należy wykonać następujące czynności: Klikamy prawym przyciskiem myszki w dowolnym miejscu na ekranie. Wybieramy Menu główne, a następie w zależności od wersi oprogramowania Urządzenia zdalne lub Camera. Pojawi się ekran podzielony na 2 części górną i dolną. W części górnej klikamy Szukaj. Po chwili pojawią się kamery, które są podłączone. Po lewej stronie każdej kamery klikamy aby potwierdzić wybór. Następnie klikamy Dodaj Wybrane kamery zostają przeniesione do dolnego okna. Po chwili powinien pojawić się obraz z kamer na ekranie monitora. Kllikamy Potwierdź, a następnie prawym przyciskiem myszy aby zamknąć Menu główne. Jeśli interesują cię dodatkowe instrukcje odwiedź naszą stronę lub napisz do nas na biuro@mzxglobal.pl
