KONFIGURACJA I OBSŁUGA KAMERY ZA POMOCĄ SMARTFONA / TABLETU Z SYSTEMEM ANDROID

Transkrypt

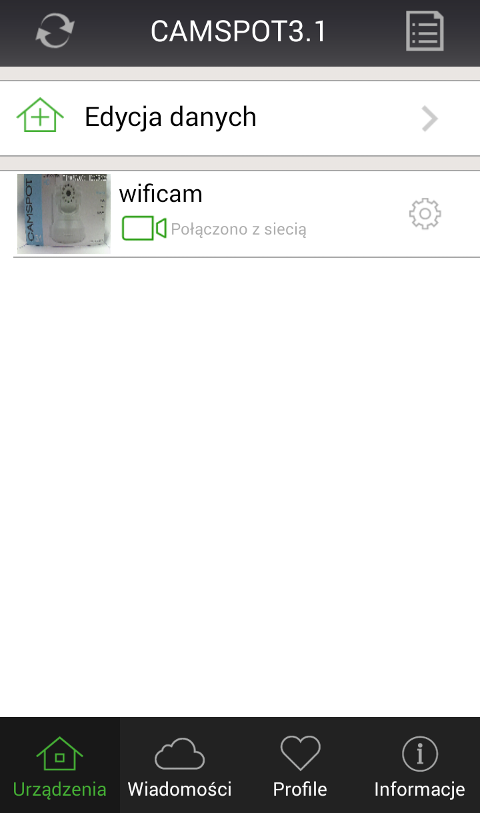

1 KONFIGURACJA I OBSŁUGA KAMERY ZA POMOCĄ SMARTFONA / TABLETU Z SYSTEMEM ANDROID UWAGA! Rekomendowana wersja systemu android to 4.2 lub wyższa. 1. Podłączenie kamery CAMSPOT Podłącz do kamery antenę Podłącz kamerę do zewnętrznego źródła zasilania Dołączony do zestawu przewód RJ podłącz do routera i Kamera przeprowadzi test, proszę nie odłączać jej od źródła zasilania. kamery CAMSPOT 2. Instalacja oprogramowania na smartfonie / tablecie z systemem android Pobierz ze strony internetowej oprogramowanie Camspot 3.1 Netcam W ustawieniach systemu smartfona / tabletu zaznacz funkcję Nieznane źródła. Zainstaluj aplikacje. 3. Konfiguracja kamery Uruchom aplikacje Camspot3.1.apk W celu dodania kamery, wejdź w opcję Edycja danych 3.3. Dodać kamerę można na 3 sposoby: 3.1

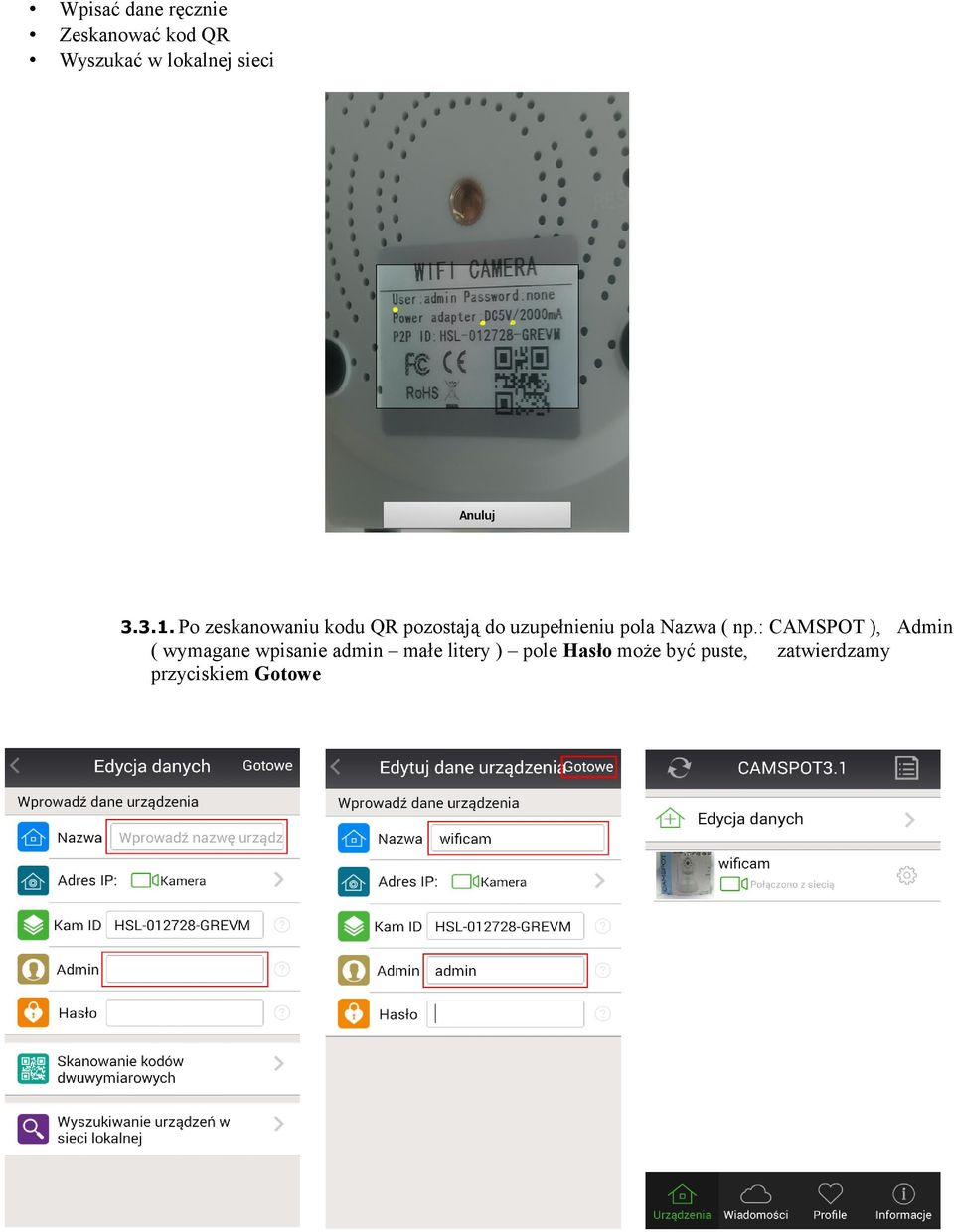

2 Wpisać dane ręcznie Zeskanować kod QR Wyszukać w lokalnej sieci Po zeskanowaniu kodu QR pozostają do uzupełnieniu pola Nazwa ( np.: CAMSPOT ), Admin ( wymagane wpisanie admin małe litery ) pole Hasło może być puste, zatwierdzamy przyciskiem Gotowe

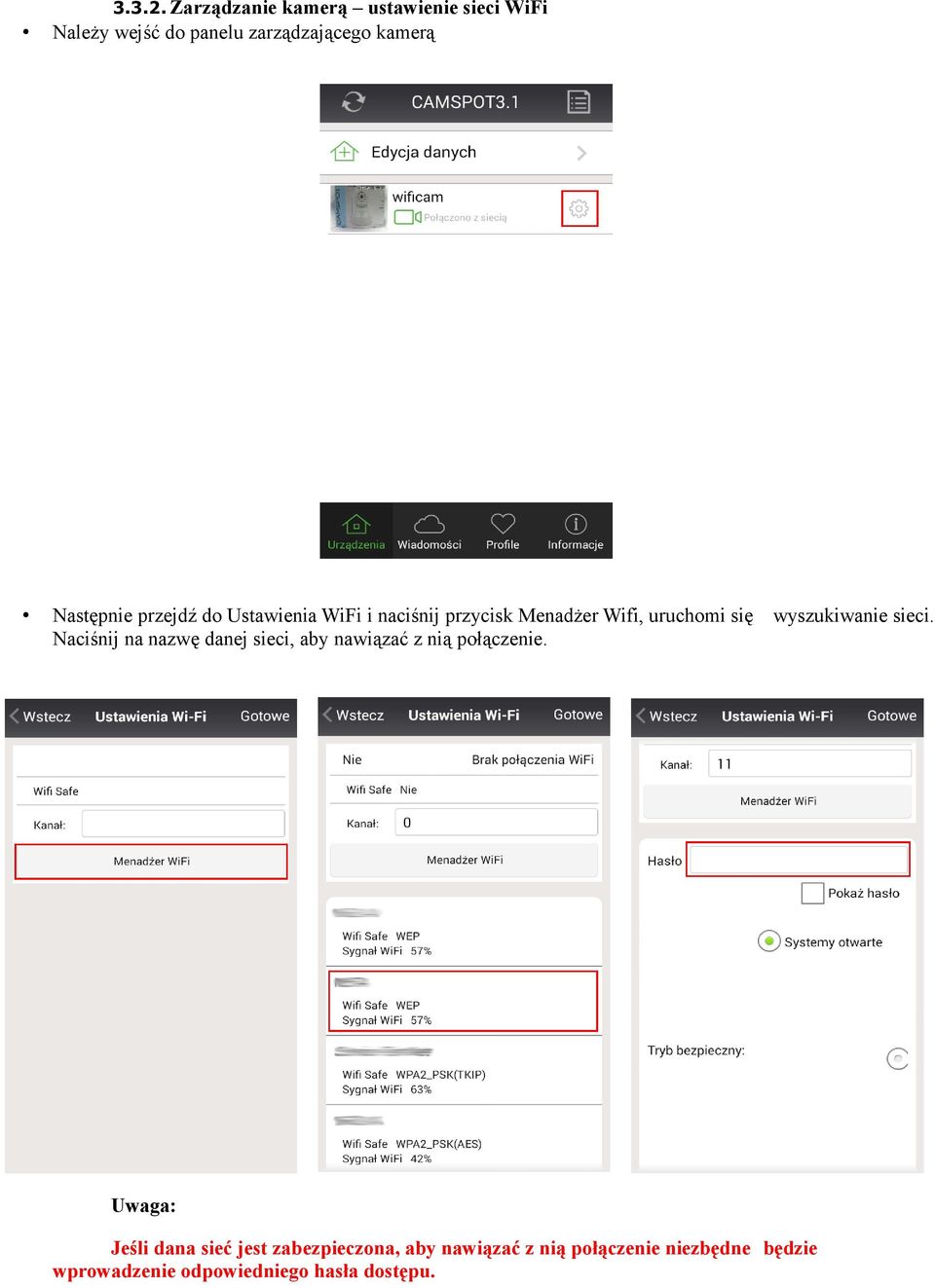

3 Zarządzanie kamerą ustawienie sieci WiFi Należy wejść do panelu zarządzającego kamerą Następnie przejdź do Ustawienia WiFi i naciśnij przycisk Menadżer Wifi, uruchomi się wyszukiwanie sieci. Naciśnij na nazwę danej sieci, aby nawiązać z nią połączenie. Uwaga: Jeśli dana sieć jest zabezpieczona, aby nawiązać z nią połączenie niezbędne będzie wprowadzenie odpowiedniego hasła dostępu.

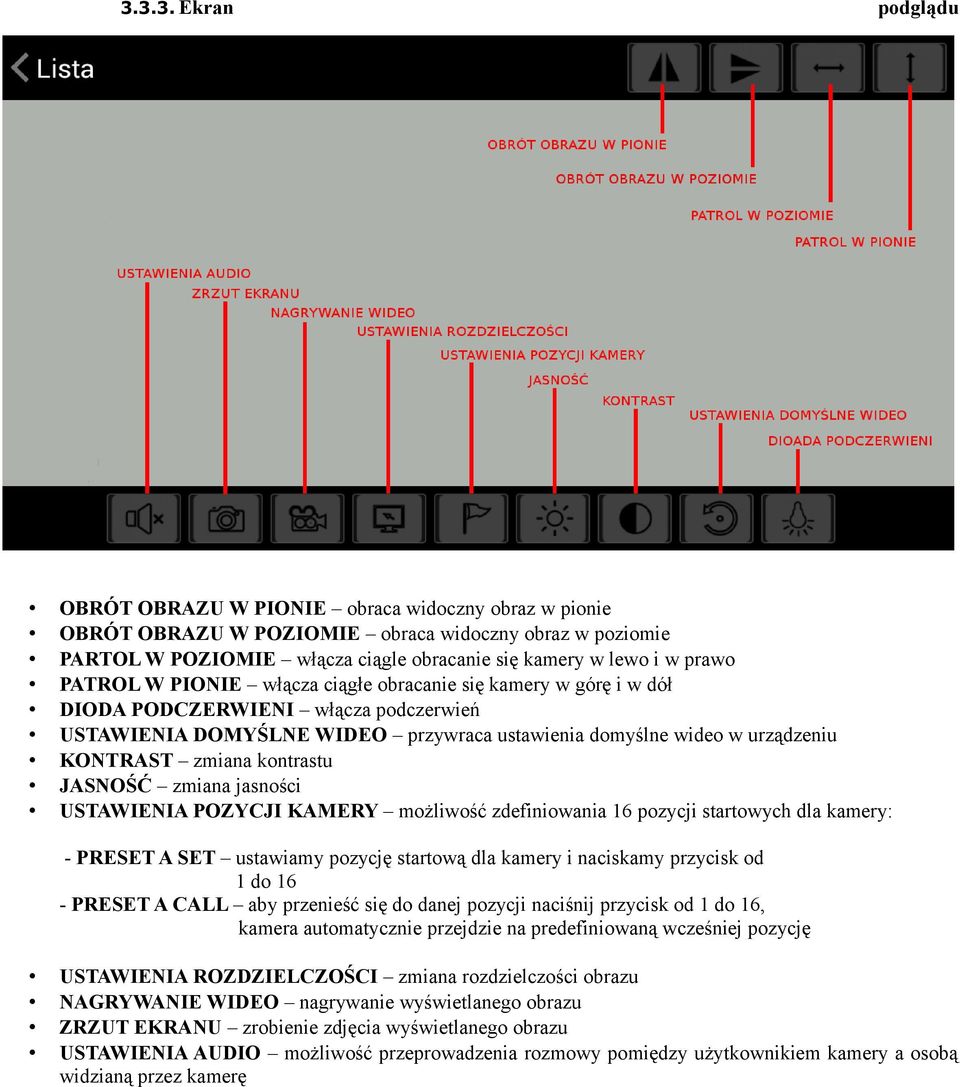

4 Ekran podglądu OBRÓT OBRAZU W PIONIE obraca widoczny obraz w pionie OBRÓT OBRAZU W POZIOMIE obraca widoczny obraz w poziomie PARTOL W POZIOMIE włącza ciągle obracanie się kamery w lewo i w prawo PATROL W PIONIE włącza ciągłe obracanie się kamery w górę i w dół DIODA PODCZERWIENI włącza podczerwień USTAWIENIA DOMYŚLNE WIDEO przywraca ustawienia domyślne wideo w urządzeniu KONTRAST zmiana kontrastu JASNOŚĆ zmiana jasności USTAWIENIA POZYCJI KAMERY możliwość zdefiniowania 16 pozycji startowych dla kamery: - PRESET A SET ustawiamy pozycję startową dla kamery i naciskamy przycisk od 1 do 16 - PRESET A CALL aby przenieść się do danej pozycji naciśnij przycisk od 1 do 16, kamera automatycznie przejdzie na predefiniowaną wcześniej pozycję USTAWIENIA ROZDZIELCZOŚCI zmiana rozdzielczości obrazu NAGRYWANIE WIDEO nagrywanie wyświetlanego obrazu ZRZUT EKRANU zrobienie zdjęcia wyświetlanego obrazu USTAWIENIA AUDIO możliwość przeprowadzenia rozmowy pomiędzy użytkownikiem kamery a osobą widzianą przez kamerę

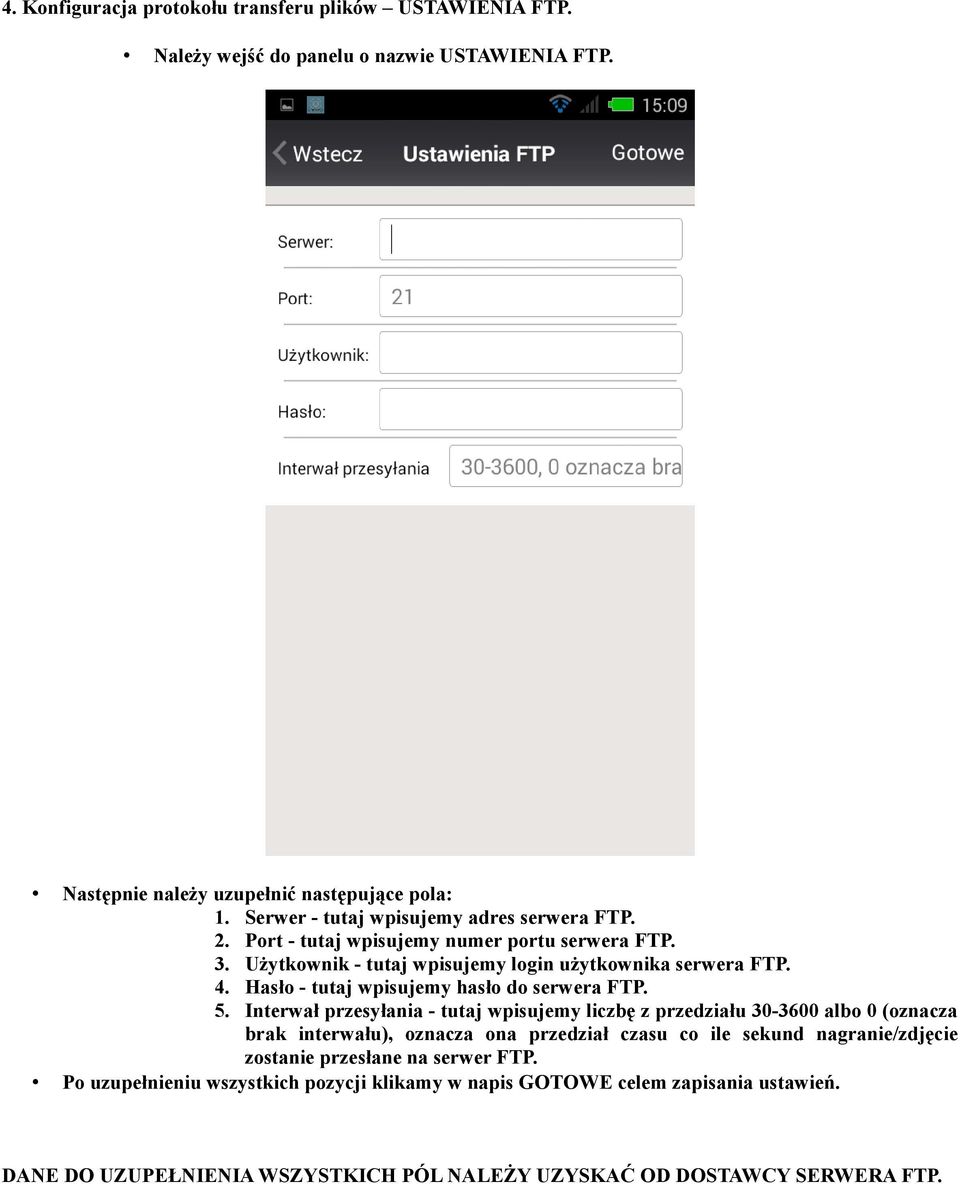

5 4. Konfiguracja protokołu transferu plików USTAWIENIA FTP. Należy wejść do panelu o nazwie USTAWIENIA FTP. Następnie należy uzupełnić następujące pola: 1. Serwer - tutaj wpisujemy adres serwera FTP. 2. Port - tutaj wpisujemy numer portu serwera FTP. 3. Użytkownik - tutaj wpisujemy login użytkownika serwera FTP. 4. Hasło - tutaj wpisujemy hasło do serwera FTP. 5. Interwał przesyłania - tutaj wpisujemy liczbę z przedziału albo 0 (oznacza brak interwału), oznacza ona przedział czasu co ile sekund nagranie/zdjęcie zostanie przesłane na serwer FTP. Po uzupełnieniu wszystkich pozycji klikamy w napis GOTOWE celem zapisania ustawień. DANE DO UZUPEŁNIENIA WSZYSTKICH PÓL NALEŻY UZYSKAĆ OD DOSTAWCY SERWERA FTP.

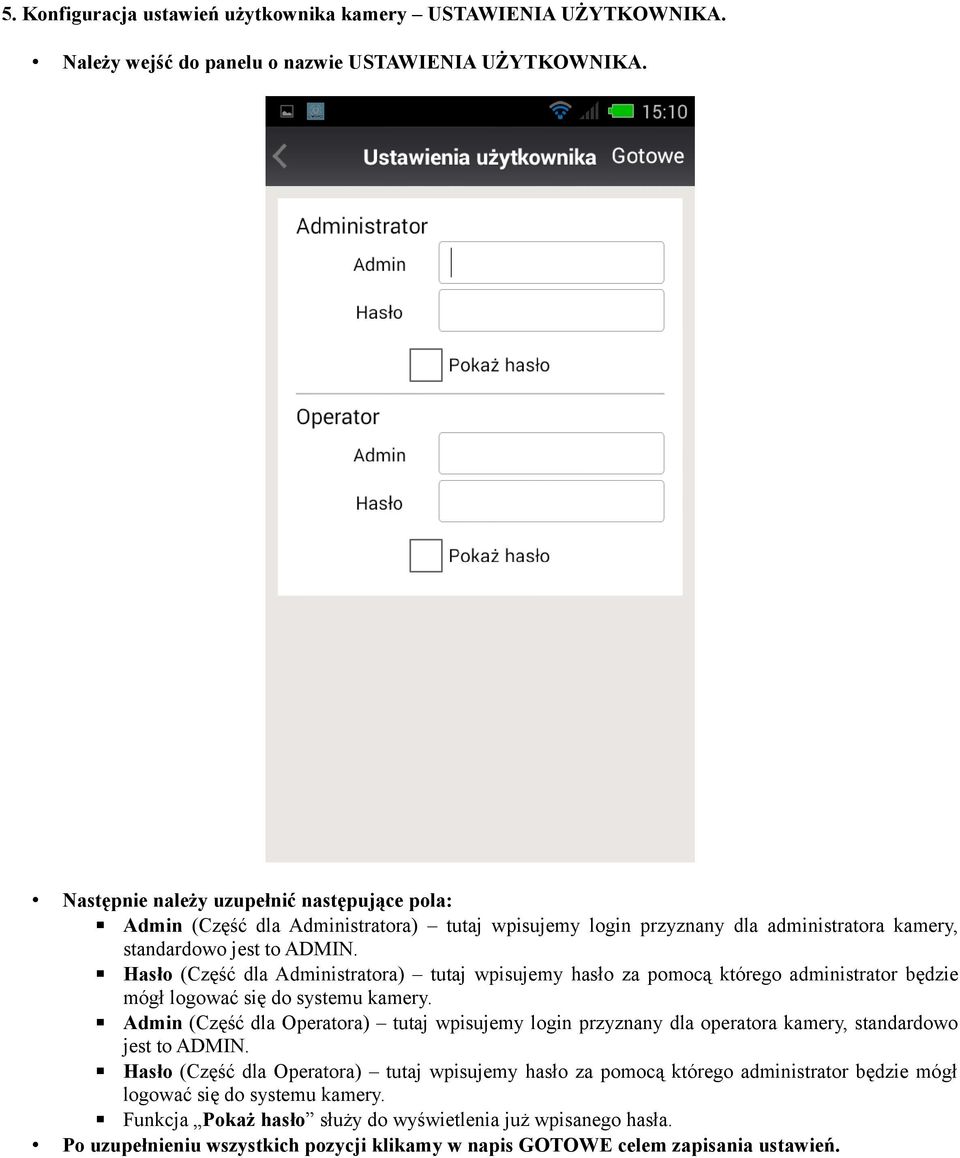

6 5. Konfiguracja ustawień użytkownika kamery USTAWIENIA UŻYTKOWNIKA. Należy wejść do panelu o nazwie USTAWIENIA UŻYTKOWNIKA. Następnie należy uzupełnić następujące pola: Admin (Część dla Administratora) tutaj wpisujemy login przyznany dla administratora kamery, standardowo jest to ADMIN. Hasło (Część dla Administratora) tutaj wpisujemy hasło za pomocą którego administrator będzie mógł logować się do systemu kamery. Admin (Część dla Operatora) tutaj wpisujemy login przyznany dla operatora kamery, standardowo jest to ADMIN. Hasło (Część dla Operatora) tutaj wpisujemy hasło za pomocą którego administrator będzie mógł logować się do systemu kamery. Funkcja Pokaż hasło służy do wyświetlenia już wpisanego hasła. Po uzupełnieniu wszystkich pozycji klikamy w napis GOTOWE celem zapisania ustawień.

7 6. Konfiguracja ustawień alarmów kamery USTAWIENIA ALARMÓW. Należy wejść do panelu o nazwie USTAWIENIA ALARMÓW. W zależności od interesujących nas alarmów które chcemy aktywować, włączamy je przesuwając suwak w prawo. Po czym korzystając z opcji czułość wprowadzamy czułość działania alarmów. Po aktywowaniu interesujących nas alarmów należy aktywować dodatkowe interesujące nas opcje które pojawiły się poniżej przesuwając przycisk w prawo.

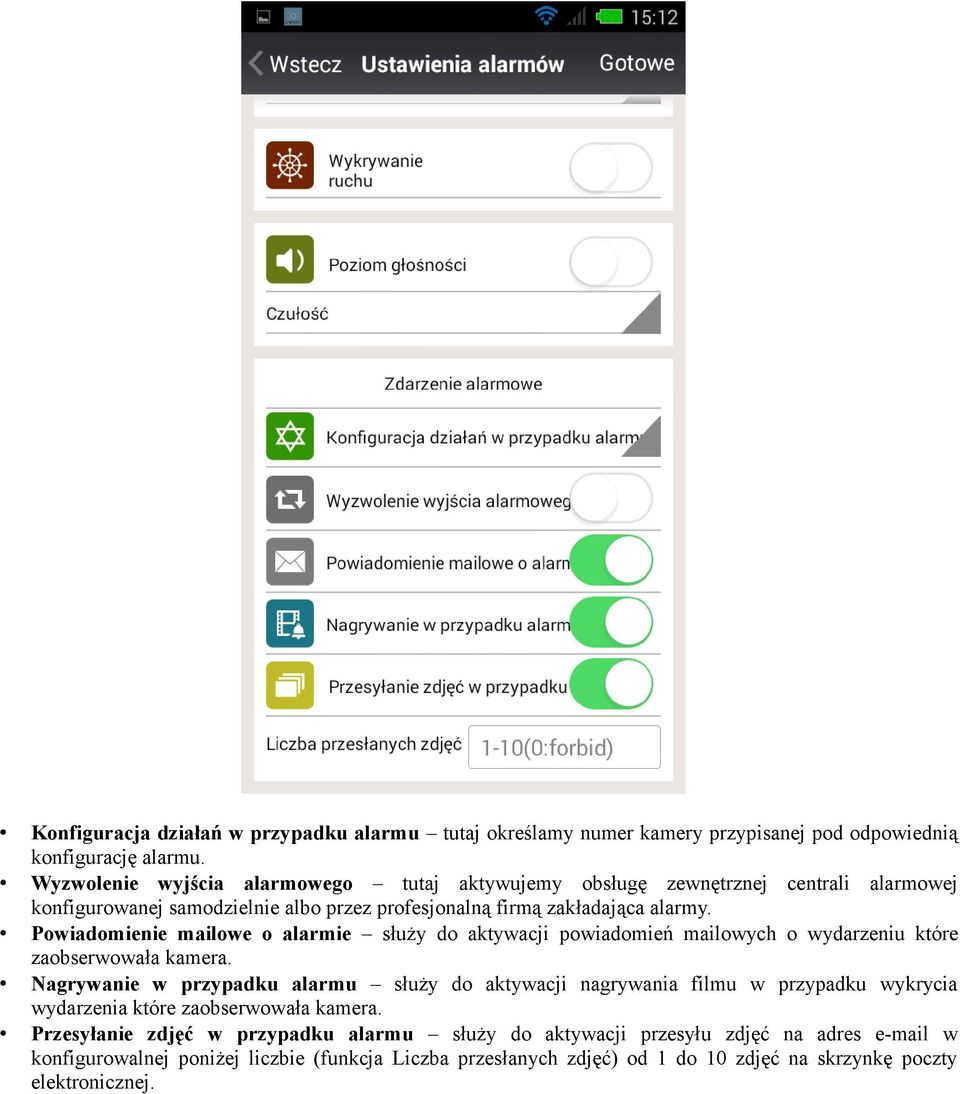

8 Konfiguracja działań w przypadku alarmu tutaj określamy numer kamery przypisanej pod odpowiednią konfigurację alarmu. Wyzwolenie wyjścia alarmowego tutaj aktywujemy obsługę zewnętrznej centrali alarmowej konfigurowanej samodzielnie albo przez profesjonalną firmą zakładająca alarmy. Powiadomienie mailowe o alarmie służy do aktywacji powiadomień mailowych o wydarzeniu które zaobserwowała kamera. Nagrywanie w przypadku alarmu służy do aktywacji nagrywania filmu w przypadku wykrycia wydarzenia które zaobserwowała kamera. Przesyłanie zdjęć w przypadku alarmu służy do aktywacji przesyłu zdjęć na adres w konfigurowalnej poniżej liczbie (funkcja Liczba przesłanych zdjęć) od 1 do 10 zdjęć na skrzynkę poczty elektronicznej.

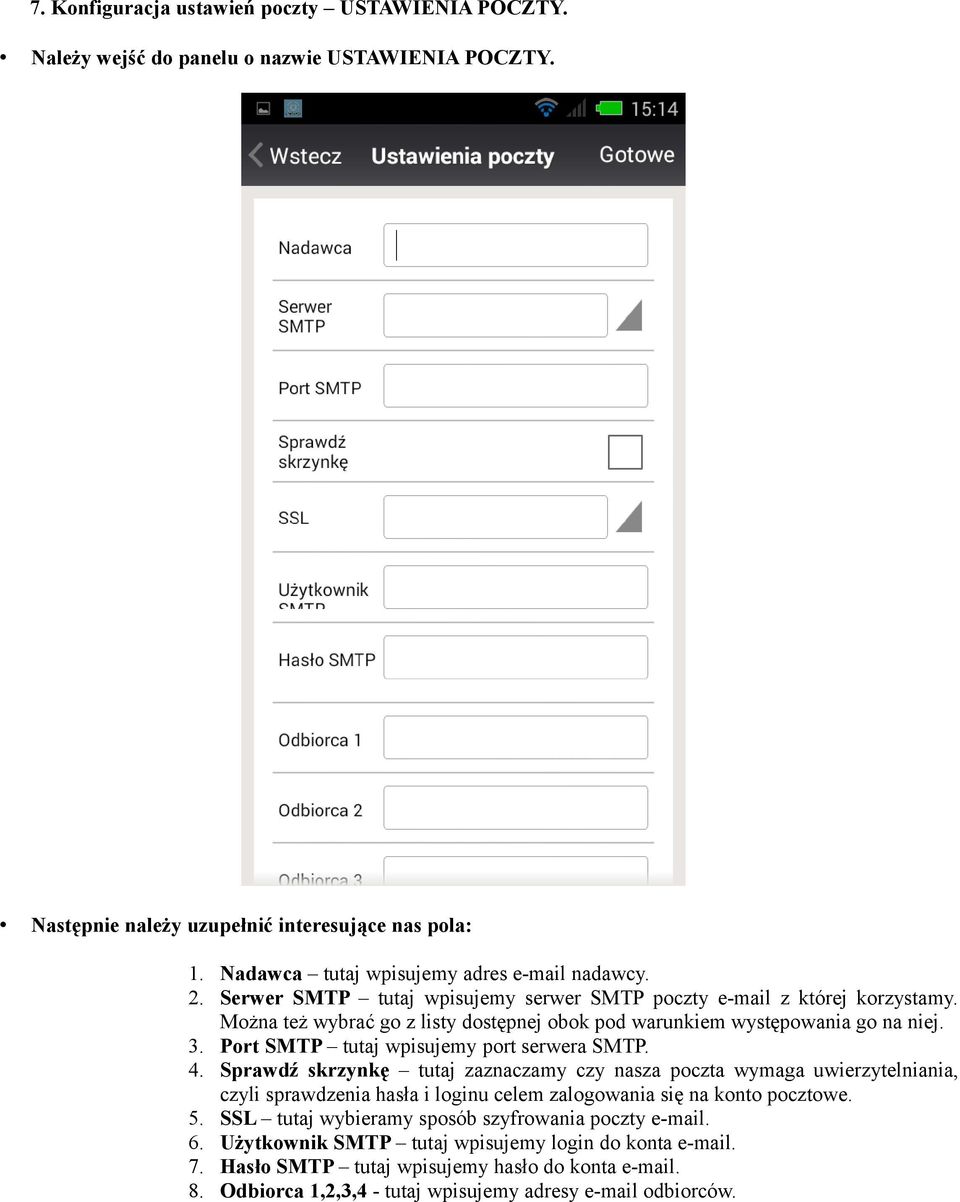

9 7. Konfiguracja ustawień poczty USTAWIENIA POCZTY. Należy wejść do panelu o nazwie USTAWIENIA POCZTY. Następnie należy uzupełnić interesujące nas pola: 1. Nadawca tutaj wpisujemy adres nadawcy. 2. Serwer SMTP tutaj wpisujemy serwer SMTP poczty z której korzystamy. Można też wybrać go z listy dostępnej obok pod warunkiem występowania go na niej. 3. Port SMTP tutaj wpisujemy port serwera SMTP. 4. Sprawdź skrzynkę tutaj zaznaczamy czy nasza poczta wymaga uwierzytelniania, czyli sprawdzenia hasła i loginu celem zalogowania się na konto pocztowe. 5. SSL tutaj wybieramy sposób szyfrowania poczty Użytkownik SMTP tutaj wpisujemy login do konta Hasło SMTP tutaj wpisujemy hasło do konta Odbiorca 1,2,3,4 - tutaj wpisujemy adresy odbiorców.

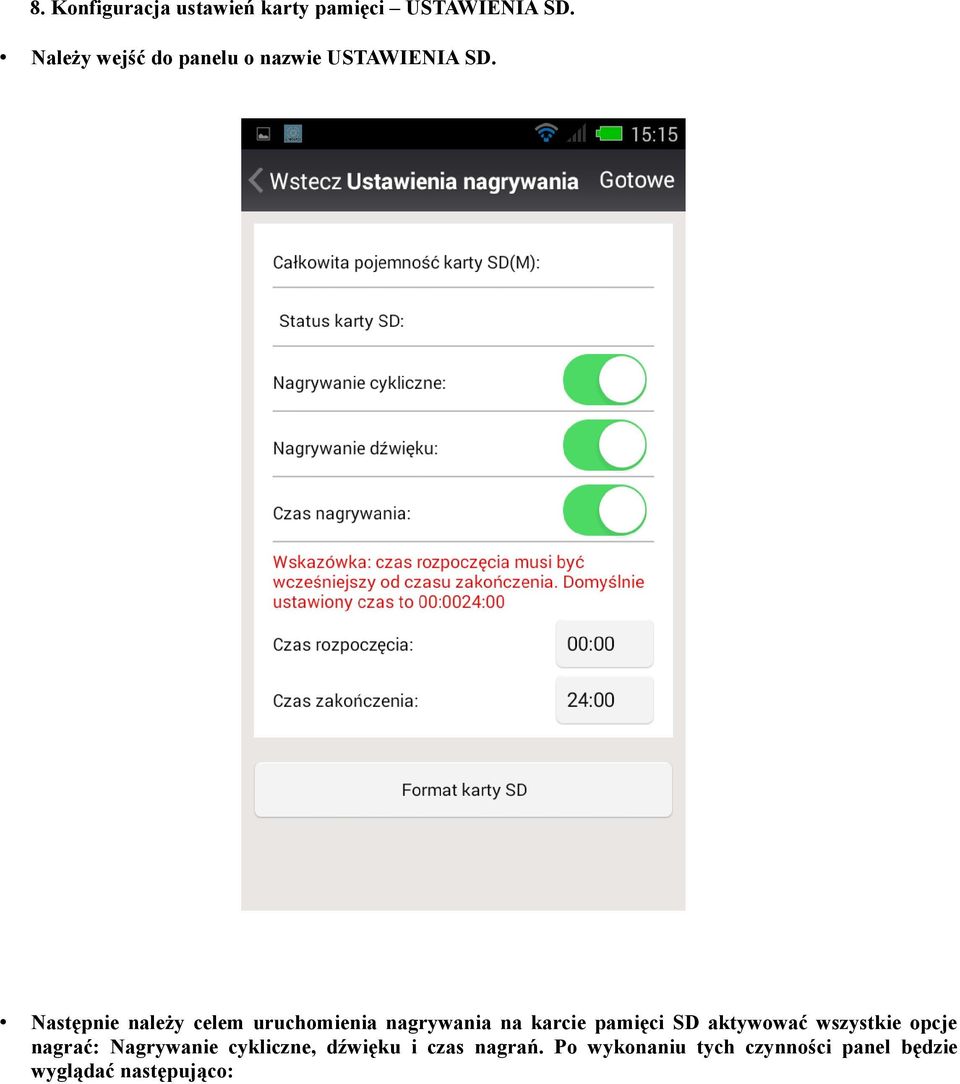

10 8. Konfiguracja ustawień karty pamięci USTAWIENIA SD. Należy wejść do panelu o nazwie USTAWIENIA SD. Następnie należy celem uruchomienia nagrywania na karcie pamięci SD aktywować wszystkie opcje nagrać: Nagrywanie cykliczne, dźwięku i czas nagrań. Po wykonaniu tych czynności panel będzie wyglądać następująco:

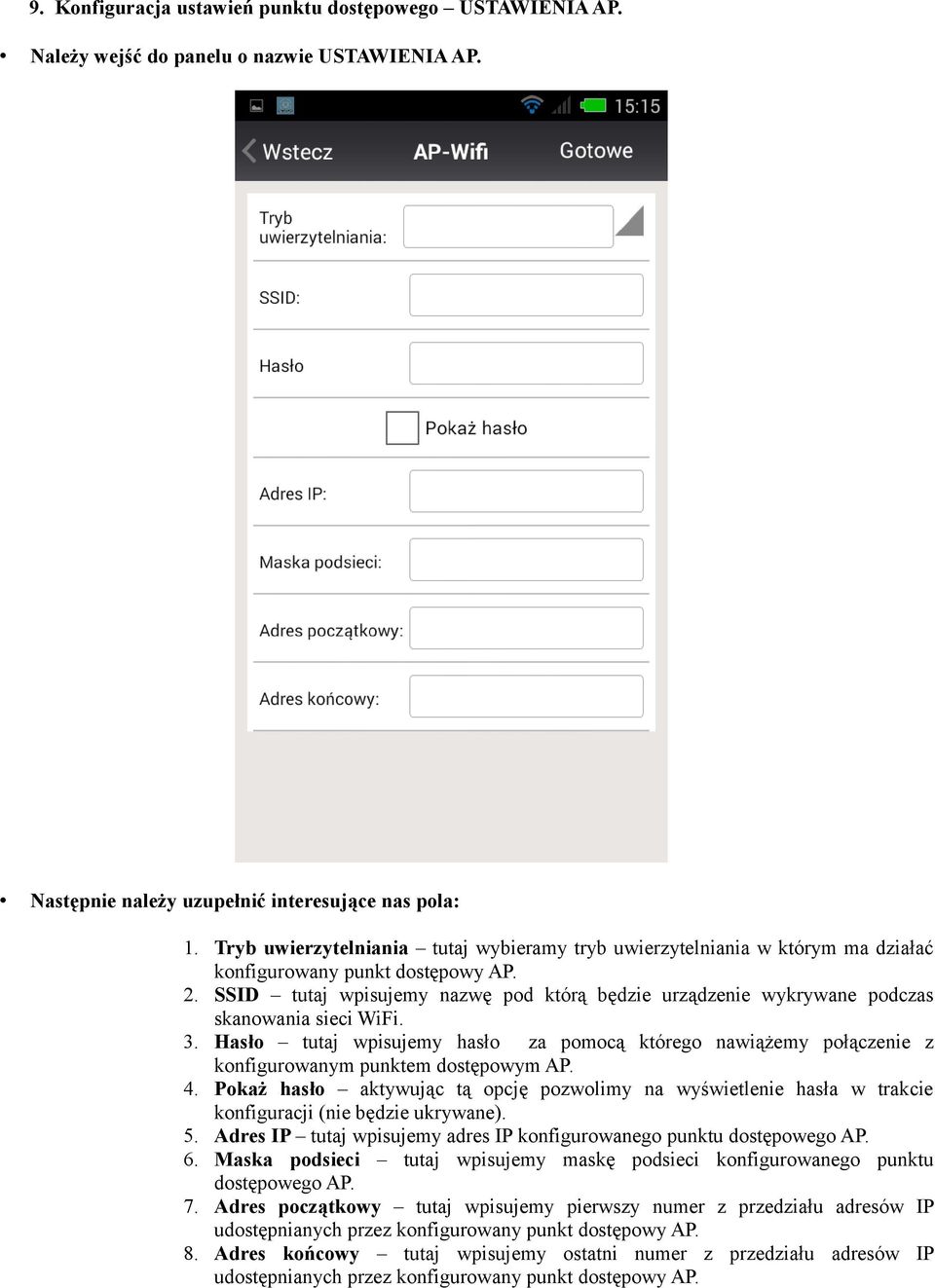

11 9. Konfiguracja ustawień punktu dostępowego USTAWIENIA AP. Należy wejść do panelu o nazwie USTAWIENIA AP. Następnie należy uzupełnić interesujące nas pola: 1. Tryb uwierzytelniania tutaj wybieramy tryb uwierzytelniania w którym ma działać konfigurowany punkt dostępowy AP. 2. SSID tutaj wpisujemy nazwę pod którą będzie urządzenie wykrywane podczas skanowania sieci WiFi. 3. Hasło tutaj wpisujemy hasło za pomocą którego nawiążemy połączenie z konfigurowanym punktem dostępowym AP. 4. Pokaż hasło aktywując tą opcję pozwolimy na wyświetlenie hasła w trakcie konfiguracji (nie będzie ukrywane). 5. Adres IP tutaj wpisujemy adres IP konfigurowanego punktu dostępowego AP. 6. Maska podsieci tutaj wpisujemy maskę podsieci konfigurowanego punktu dostępowego AP. 7. Adres początkowy tutaj wpisujemy pierwszy numer z przedziału adresów IP udostępnianych przez konfigurowany punkt dostępowy AP. 8. Adres końcowy tutaj wpisujemy ostatni numer z przedziału adresów IP udostępnianych przez konfigurowany punkt dostępowy AP.

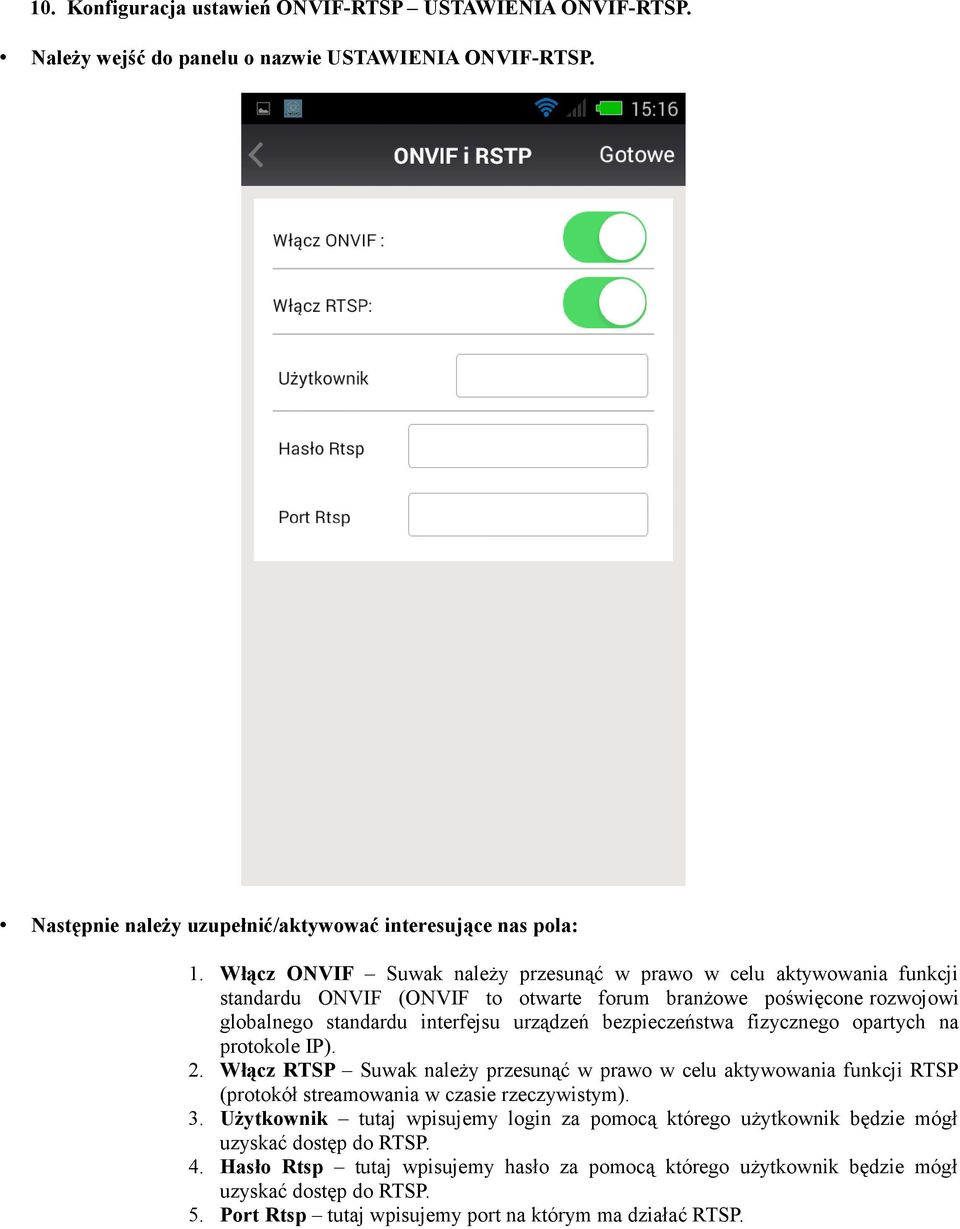

12 10. Konfiguracja ustawień ONVIF-RTSP USTAWIENIA ONVIF-RTSP. Należy wejść do panelu o nazwie USTAWIENIA ONVIF-RTSP. Następnie należy uzupełnić/aktywować interesujące nas pola: 1. Włącz ONVIF Suwak należy przesunąć w prawo w celu aktywowania funkcji standardu ONVIF (ONVIF to otwarte forum branżowe poświęcone rozwojowi globalnego standardu interfejsu urządzeń bezpieczeństwa fizycznego opartych na protokole IP). 2. Włącz RTSP Suwak należy przesunąć w prawo w celu aktywowania funkcji RTSP (protokół streamowania w czasie rzeczywistym). 3. Użytkownik tutaj wpisujemy login za pomocą którego użytkownik będzie mógł uzyskać dostęp do RTSP. 4. Hasło Rtsp tutaj wpisujemy hasło za pomocą którego użytkownik będzie mógł uzyskać dostęp do RTSP. 5. Port Rtsp tutaj wpisujemy port na którym ma działać RTSP.

13 11. Konfiguracja ustawień dynamicznego systemu nazw domenowych USTAWIENIA DDNS. Należy wejść do panelu o nazwie USTAWIENIA DDNS. Następnie należy uzupełnić interesujące nas pola: 1. Numer usługi DDNS tutaj wpisujemy bądź wybieramy z listy dostępnym usługę DDNS z której chcemy skorzystać. 2. Użytkownik tutaj wpisujemy nazwę użytkownika wymaganą do zalogowania się do usługi DDNS. 3. Hasło tutaj wpisujemy hasło użytkownika wymagane do zalogowania się do usługi DDNS. 4. Nazwa domeny DDNS tutaj wpisujemy nazwę domeny DDNS którą otrzymaliśmy od dostawcy usługi DDNS. 5. Adres serwera Proxy tutaj wpisujemy adres serwera proxy z którego chcemy korzystać. 6. Port serwera Proxy tutaj wpisujemy numer portu serwera proxy z którego chcemy korzystać.

14 12. Konfiguracja ustawień aliasów USTAWIENIA ALIASÓW. Należy wejść do panelu o nazwie USTAWIENIA ALIASÓW. Następnie należy uzupełnić interesujące nas pola: Alias tutaj wpisujemy alias z którego chcemy korzystać.

15 13. Konfiguracja ustawień czasu USTAWIENIA CZASU. Należy wejść do panelu o nazwie USTAWIENIA CZASU. Następnie należy uzupełnić interesujące nas pola: 1. Strefa czasowa tutaj wybieramy naszą strefę czasową. 2. Synchronizacja czasu sys. z serwerem NTP aktywujemy tą opcję w celu synchronizacji czasu systemu z serwerem NTP. 3. Serwer NTP tutaj wybieramy serwer NTP z którego chcemy korzystać. Firma Overmax nie dostarcza danych konfiguracyjnych, w celu ich uzyskania należy skontaktować się z usługodawcą. pomoctechniczna@overmax.eu
