1 Instrukcja obsługi Rejestrator cyfrowy HD-SDI FLEX-4112HD-SDI UWAGA: Dane techniczne oraz treść poniższej instrukcji mogą ulec zmianie bez uprzedzenia. Niektóre dane techniczne mogą różnić się w zależności od danego modelu rejestratora. Szczegółowe dane techniczne dostępne są u dostawcy sprzętu.

2 Spis treści 1. Menu rejestratora Menu kontekstowe rejestratora Rozpoczęcie pracy Funkcja Start (Wyłączanie, Restart, Wylogowanie) Podgląd wideo Dodawanie kamer Ustawienia rejestratora Informacje o urządzeniu Ustawienia parametrów kanału wideo Ustawienia wyświetlania Parametry wideo Harmonogram zapisu wideo Detekcja ruchu Utrata sygnału Ustawienia sieciowe Połączenie sieciowe Ustawienia DDNS Ustawienia NTP Ustawienia alarmowe Wejścia alarmowe Wyjścia alarmowe Wyjątki krytyczne Konta użytkowników Dodawanie i usuwanie użytkowników Lista użytkowników online Zarządzanie rejestratorem Informacje systemowe (logi systemowe) Informacja o strumieniu sieciowym Dyski twarde Sterowanie PTZ Manualna konfiguracja zapisu Zrzut ekranu Odtwarzanie Ustawienia ekranu i języka menu Archiwizacja Informacje alarmowe...35

3 1. Menu rejestratora 1.1 Menu kontekstowe rejestratora Kliknij prawy przyciskiem, aby wyświetlić menu. W pierwszej kolejności użyj przycisku Start, aby zalogować się do systemu.

4 2. Rozpoczęcie pracy 2.1 Funkcja Start (Wyłączanie, Restart, Wylogowanie) Power off Kliknij aby włączyć urządzenie, Reboot Kliknij aby ponownie uruchomić urządzenie, Logout: Kliknij aby wylogować się z systemu 3. Podgląd wideo Po poprawnym uruchomieniu rejestratora zostanie wyświetlony obraz, tak jak poniżej:

5 4. Dodawanie kamer Podłącz kamerę do rejestratora kablem koncentrycznym o odpowiednich parametrach dla sygnału HD-SDI. Następnie podłącz zasilanie 12V DC do kamery.

6 5. Ustawienia rejestratora 5.1 Informacje o urządzeniu Kliknij przycisk "Device" aby wyświetlić informacje o rejestratorze: Device Info. Podstawowe informacje Device Name nazwa rejestratora, Devide ID numer ID rejestratora Record Replace - nadpisywanie RS485 Typ portu RS485: Klawiatura / PTZ Device Serial No. - numer seryjny rejestratora Channel Number ilość kanałów wideo Alarm Input Number ilość wejść alarmowych Alarm Output Number ilość wyjść alarmowych HDD ilość podłączonych dysków, Video Format standard wideo, Stream Type konfiguracja strumieni wideo Device Time Aktualne data i czas Time Format format wyświetlania czasu Date Format format wyświetlania daty System Version Wersja systemu PTZ Setting Ustawienia PTZ DST Setting: Ustawienia czasu letniego

7 5.2 Ustawienia parametrów kanału wideo Ustawienia wyświetlania Wybierz odpowiedni kanał wideo aby modyfikować jego parametry: 1 Channel Numer kanału wideo 2 Show name: Włączanie wyświetlanie nazwy 3 Local camera name Lokalna nazwa kamery 4 Time format Format wyświetlanego czasu 5 Date format Format daty 6 OSD Position Położenie wyświetlanego tekstu 7 Image Setting Korekcja wyświetlania (jasność, kontrast)

8 5.2.2 Parametry wideo Wybierz odpowiedni kanał wideo aby modyfikować jego parametry: 1 Channel Wybierz żądany kanał 2 Encoding Type: Typ strumienia wideo: główny/pomocniczy 3 Stream type Rodzaj strumienia: wideo /audio oraz wideo 4 Resolution Rozdzielczość obsługiwanej kamery 5 Bit rate Type: Sterowanie transmisją: CBR/VBR 6 Bit rate: Szybkość transmisji 7 Frame Rate: Tryb pracy odświeżania obrazu 8 Video quality: Jakość kompresji

9 5.2.3 Harmonogram zapisu wideo Channel - wybierz odpowiedni kanał wideo aby modyfikować jego parametry' Enable recording załącz możliwość zapisu, All Day Recording zapis dla całego dnia, Archiwizacja Kliknij dwukrotnie na pasek zapisu aby wykonać kopię zapisu. W wyświetlonym oknie wprowadź dokładne dane zapisu.

10 Szczegółowa lista harmonogramu Ustawienia zaawansowane zapisu Wprowadź czas zapisu przed i po zdarzeniu.

11 5.2.4 Detekcja ruchu Funkcja umożliwia zapis wideo po wykryciu ruchu w obrazie kamery

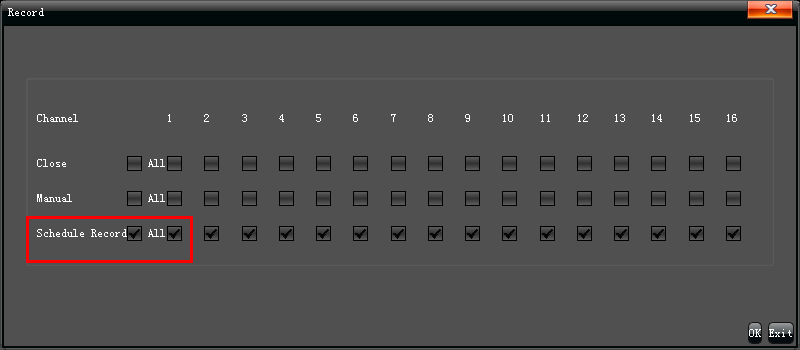

12 W menu rejestratora Channel Schedule Record ( Kanał Harmonogram) zaznacz dla danego kanału czas, w którym ma być zapis z detekcji. W rejestratorze włącz zapis według harmonogramu:

13 Przy poprawnie skonfigurowanej detekcji ruchu na ekranie zostaną wyświetlone odpowiednie ikony: Motion Recording zapis z detekcji ruchu Motion wykrycie ruchu

14 5.2.5 Utrata sygnału Funkcja powiadamiania o utracie sygnału 1 Zaznacz " " aby załączyć detekcję 2 Ustaw harmonogram 3 Zaznacz odpowiednie powiadomienie:

15 5.3 Ustawienia sieciowe Wprowadź poprawne parametry sieciowe Połączenie sieciowe 1 NTC Type: tryb pracy karty sieciowej, 2 IP Adres IP rejestratora (domyślnie DHCP: Zaznacz jeśli rejestrator ma korzystać z serwera DHCP, 4 Remote Port: Port połączenia zdalnego, 5 Subnet Mask: Maska podsieci, 6 Default Gateway: Brama domyślna, 7 MAC Wyświetlanie numeru MAC karty 8 HTTP Port: Port interfejsu www. (Domyślnie 80 9 Multicast: Adres sieci (multicast)

16 10 WIFI: Załączanie zewnętrznego modułu WiFi: 11 3G: Załączanie zewnętrznego modemu 3G:

17 Zaawansowane ustawienia sieciowe

18 5.3.2 Ustawienia DDNS W przypadku braku stałego adresu IP, rejestrator umożliwia korzystanie z serwisów DDNS. Konfiguracja DDNS musi być przeprowadzona na ostatnim urządzeniu sieciowym, łączącym się z siecią Internet.

19 5.3.3 Ustawienia NTP Ustawienia protokołu automatycznej aktualizacji daty i czasu.

20 5.4 Ustawienia alarmowe Wejścia alarmowe 1 Alarm Input numer wejścia, 2 Alarm Name nazwa alarmu, 3 Alarm Status typ wejścia alarmowego: NC lub NO, 4 Alarm Handle załączanie wejścia, 5 Arm schedule harmonogram pracy wejścia alarmowego, 6 Linkage Konfiguracja powiązań dla wejścia alarmowego:

21

22 5.4.2 Wyjścia alarmowe Alarm Output numer wyjścia alarmowego Delay Czas trwania alarmu Arm Schedule harmonogram pracy wyjścia

23 5.4.3 Wyjątki krytyczne Ustawienia alarmów systemowych:

24 5.5 Konta użytkowników Menu zarządzania użytkownikami systemu Dodawanie i usuwanie użytkowników User Privilege uprawnienia użytkowników, Delete User usuwanie użytkowników, Add User dodawanie użytkowników, Modify User zmiana ustawień konta. Lista uprawnień: Local lokalne, Remote przez sieć: PTZ dostęp do funkcji PTZ, Manual Record ręcczne załączanie nagrywania, Playback odtwarzanie, Parameter Setting zmiana ustawień, Log Query dostęp do logów systemowych,

25 Upgrade and Format aktualizacja i formatowanie dysków, IP Device dostęp do urządzeń IP, Backup - archiwiazcja Reboot and Shutdown restart i zamykanie systemu.

26 5.5.2 Lista użytkowników online Funkcja wyświetla aktualnie zalogowanych użytkowników:

27 5.6 Zarządzanie rejestratorem Informacje systemowe (logi systemowe) Kliknij w podmenu "Device Log" aby wyświetlić informacje systemowe: 1 Main Type of Log: Typ informacji systemowych, 2 From: Zaznacz początek wyszukiwania zdarzeń, 3 To: Zaznacz koniec wyszukiwania zdarzeń, 4 Export: Zapis do pliku.

28 5.6.2 Informacja o strumieniu sieciowym Funkcja umożliwia kontrolę transmisji strumieni sieciowych

29 5.6.3 Dyski twarde Funkcja wyświetlania informacji o podłączonych dyskach

30 6. Sterowanie PTZ Speed regulacja szybkości ruchu kamery, Zoom zwiększanie lub zmniejszanie przybliżenia kamery, Iris regulacja przysłony, Focus regulacja ostrości, - konfiguracja funkcji PTZ, - włączanie funkcji PTZ - usuwanie trasy

31 7. Manualna konfiguracja zapisu Wywołanie z menu funkcji nagrywania Record powoduje wyświetlenie okna przedstawionego poniżej. Wybierz odpowiedni tryb zapisu dla danego kanału. Channel numer kanału, Close wyłączony zapis, Manual załączony zapis (opcja ma najwyższy priorytet w systemie), Schedule Record zapis z harmonogramu. 8. Zrzut ekranu Podczas podglądu obrazu na żywo, kliknij z menu ikonę pliku. aby wykonać zrzut ekranu do

32 9. Odtwarzanie Aby odtworzyć zapisane nagrania, wybierz opcję "Playback" z menu głównego. 1 Pause: Chwilowe zatrzymanie odtwarzania (Stopklatka) 2 Stop: Zatrzymanie odtwarzania 3 Wolne odtwarzanie (1/2 1/4 1/8 1/16 szybkości 4 Szybkie odtwarzanie ( szybkości 5 Snapshot: zrzuty klatek

33 10. Ustawienia ekranu i języka menu Uruchom z menu funkcję ustawienia ekranu: Display Setting : 1 Resolution Rozdzlelczość wyświetlania monitora, 2 Display: Ustawienia jasności, kontrastu i nasycenia kolorów, 3 Language: Zmiana języka OSD 4 Screen Mode: Ustawienia domyślnego wyświetlania podziału obrazu: 1/4 /9 /16, 5 Auto Logout: Czas automatycznego wylogowania się. 6 Rotation Interval: Czas wyświetlania kanału wideo dla funkcji sekwencyjnego wyświetlania. Aby włączyć sekwencer, zaznacz Enable SEQ.

34 11. Archiwizacja Aby zapisać dany fragment wideo na zewnętrzny nośnik danych, użyj funkcji z menu "Backup". Channel wybierz kanał do zapisu (All wszystkie), From / To Początek i koniec nagrania, Backup to wybierz urządzenie USB do zapisu, Refresh wykrywanie podłączonego napędu USB, File Type format zapisanego pliku wideo Process Pasek postęu zapisywania Unmount USB odmontowanie dysku USB. Przed odłączeniem dysku użyj tej funkcji.

35 12. Informacje alarmowe Wybierz z menu funkcję Alarm aby wyświetlić listę zdarzeń alarmowych:
