Instrukcja obsługi LUMENA-12M1-55 LUMENA-22M1-157 KAMERA IP ZEWNĘTRZNA SZYBKOOBROTOWA

Transkrypt

1 Instrukcja obsługi KAMERA IP ZEWNĘTRZNA SZYBKOOBROTOWA LUMENA-12M1-55 LUMENA-22M1-157 UWAGA: Dane techniczne oraz treść poniższej instrukcji mogą ulec zmianie bez uprzedzenia. Niektóre dane techniczne mogą różnić się w zależności od wersji oprogramowania kamery. Szczegółowe dane techniczne dostępne są u dostawcy sprzętu. 1

2 Odbiornik zgodny jest z warunkami dyrektywy 89/336/EEC dotyczącej przestrzegania przez kraje członkowskie przepisów zgodności elektromagnetycznej oraz warunkami dyrektyw 73/23/EEC i 93/68/EEC dotyczących przestrzegania przez kraje członkowskie przepisów niskiego napięcia i bezpieczeństwa związanego z obsługą urządzeń elektrycznych. Symbol ten informuje, że danego urządzenia elektrycznego lub elektronicznego, po zakończeniu jego eksploatacji, nie wolno wyrzucać razem z odpadami gospodarczymi. Urządzenie należy przekazać do wyspecjalizowanego punktu zbiórki. Szczegółowe informacje o najbliższym punkcie zbiórki można uzyskać u władz lokalnych. Ponadto produkt można oddać lokalnemu dystrybutorowi podczas zakupu innego urządzenia o podobnych właściwościach. Odpowiednia utylizacja urządzenia pozwala zachować cenne zasoby naturalne i uniknąć negatywnego wpływu na zdrowie i środowisko, które może być zagrożone w przypadku niewłaściwego postępowania z odpadami. WAŻNE INFORMACJE DOTYCZĄCE FUNKCJI PTZ: Prędkość portu RS485 ustawiona jest na 9600 b/s i nie należy zmieniać tej wartości. 2

3 Spis treści 1. Uruchomienie Wymagania sprzętowe Podłączenie kamery Ustawienia przeglądarki Instalowanie Active-X Logowanie się Obsługa przez przeglądarkę Podgląd obrazu na żywo Parametry wyświetlania Sterowanie PTZ Funkcje PTZ Przyciski funkcyjne Ustawienia System System Time Network ustawienia sieciowe Network FTP SMTP: x: QoS IGMP SIP: DDNS: PORT Ustawienia kamery Basic set: Expose set: Effect Set White Reset Audio & Video OSD: Path: Funkcje PTZ Preset: Autopan: Pattern: Preset tour: Protocol set: Alarm

4 2.2.7 User log

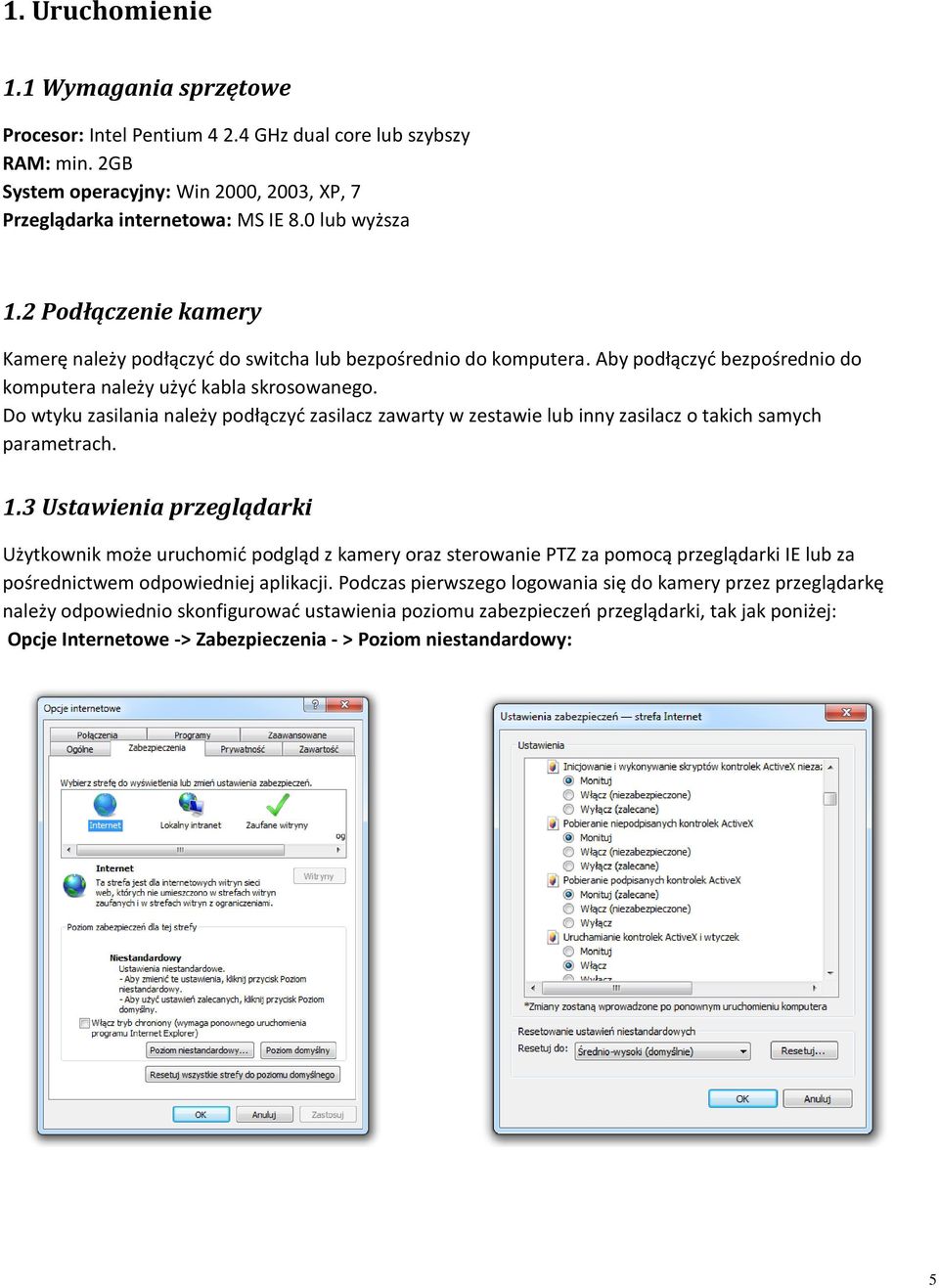

5 1. Uruchomienie 1.1 Wymagania sprzętowe Procesor: Intel Pentium GHz dual core lub szybszy RAM: min. 2GB System operacyjny: Win 2000, 2003, XP, 7 Przeglądarka internetowa: MS IE 8.0 lub wyższa 1.2 Podłączenie kamery Kamerę należy podłączyć do switcha lub bezpośrednio do komputera. Aby podłączyć bezpośrednio do komputera należy użyć kabla skrosowanego. Do wtyku zasilania należy podłączyć zasilacz zawarty w zestawie lub inny zasilacz o takich samych parametrach. 1.3 Ustawienia przeglądarki Użytkownik może uruchomić podgląd z kamery oraz sterowanie PTZ za pomocą przeglądarki IE lub za pośrednictwem odpowiedniej aplikacji. Podczas pierwszego logowania się do kamery przez przeglądarkę należy odpowiednio skonfigurować ustawienia poziomu zabezpieczeń przeglądarki, tak jak poniżej: Opcje Internetowe -> Zabezpieczenia - > Poziom niestandardowy: 5

6 1.4 Instalowanie Active-X Po poprawnym skonfigurowaniu przeglądarki, podczas pierwszego logowania się do system kamera zażąda zainstalowanie kontrolki Active-X. Kliknij OK aby zatwierdzić instalcję. 6

7 1.5 Logowanie się Domyślne ustawienia kamery: IP: Użytkownik: admin Hasło: admin Widok panelu po prawnym zalogowaniu się: 7

8 2. Obsługa przez przeglądarkę 2.1 Podgląd obrazu na żywo Parametry wyświetlania W trybie podglądu obrazu Viewing można zmienić podstawowe parametry strumienia video: Stream Type typ strumienia: H.264 main stream, H.264 deputy stream, MJPEG, Video Size rozmiar okna: 1x, 1/2x, dopasowanie, Play mode tryb wyświetlania: Live - na żywo, smooth - płynne maskowanie utraconych ramek, Color mode tryb wyświetlania kolorów: standard, vivid - zwiększone nasycenie kolorów, Luminance poziom oświetlenia zewnętrznego: standard, low light słabe oświetlenie Sterowanie PTZ PTZ control: Sterowanie ruchem kamery, Pan speed: : szybkość ruchu kamery w poziomie, Tilt speed: szybkość ruchu kamery w pionie. 8

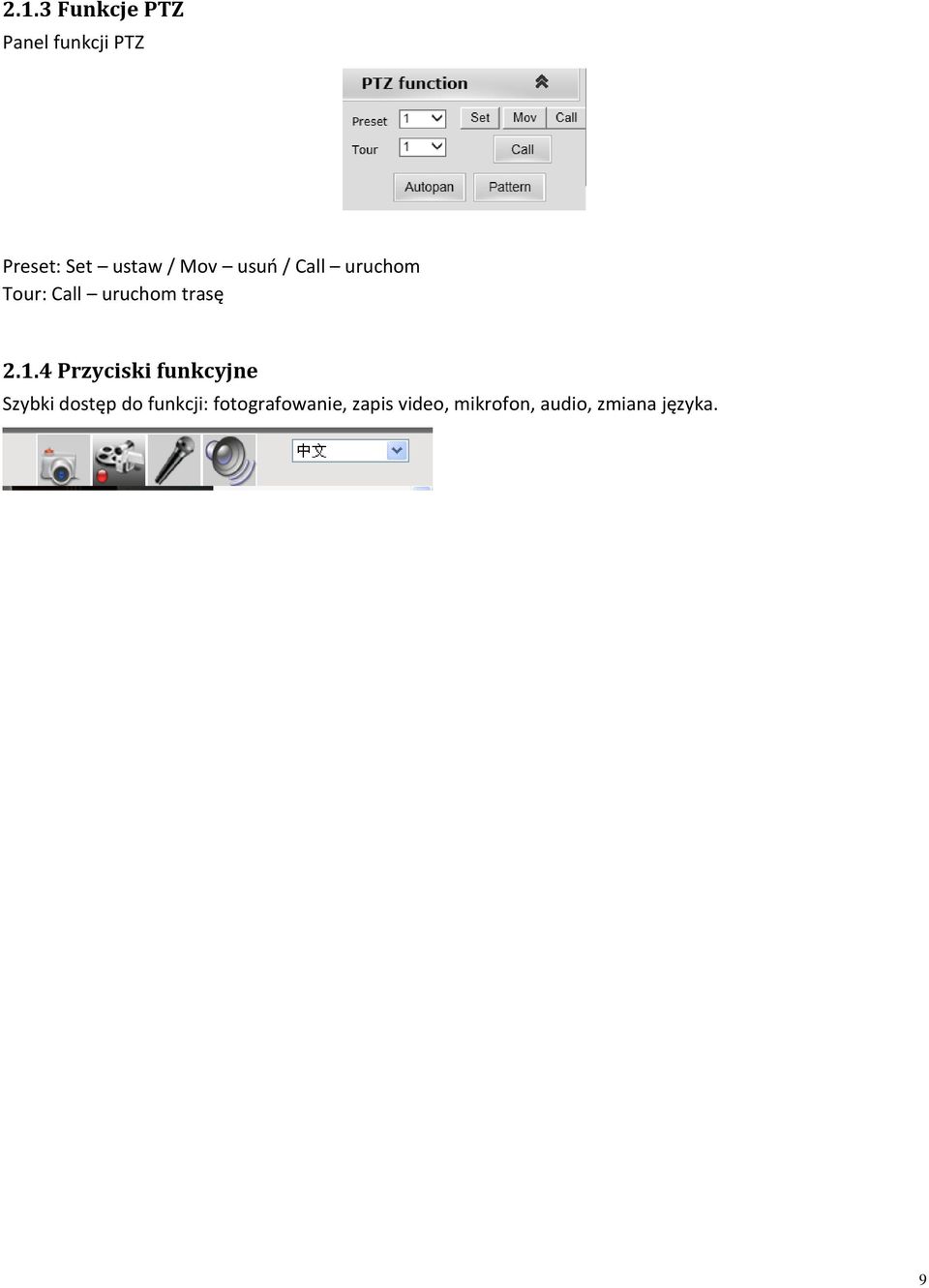

9 2.1.3 Funkcje PTZ Panel funkcji PTZ Preset: Set ustaw / Mov usuń / Call uruchom Tour: Call uruchom trasę Przyciski funkcyjne Szybki dostęp do funkcji: fotografowanie, zapis video, mikrofon, audio, zmiana języka. 9

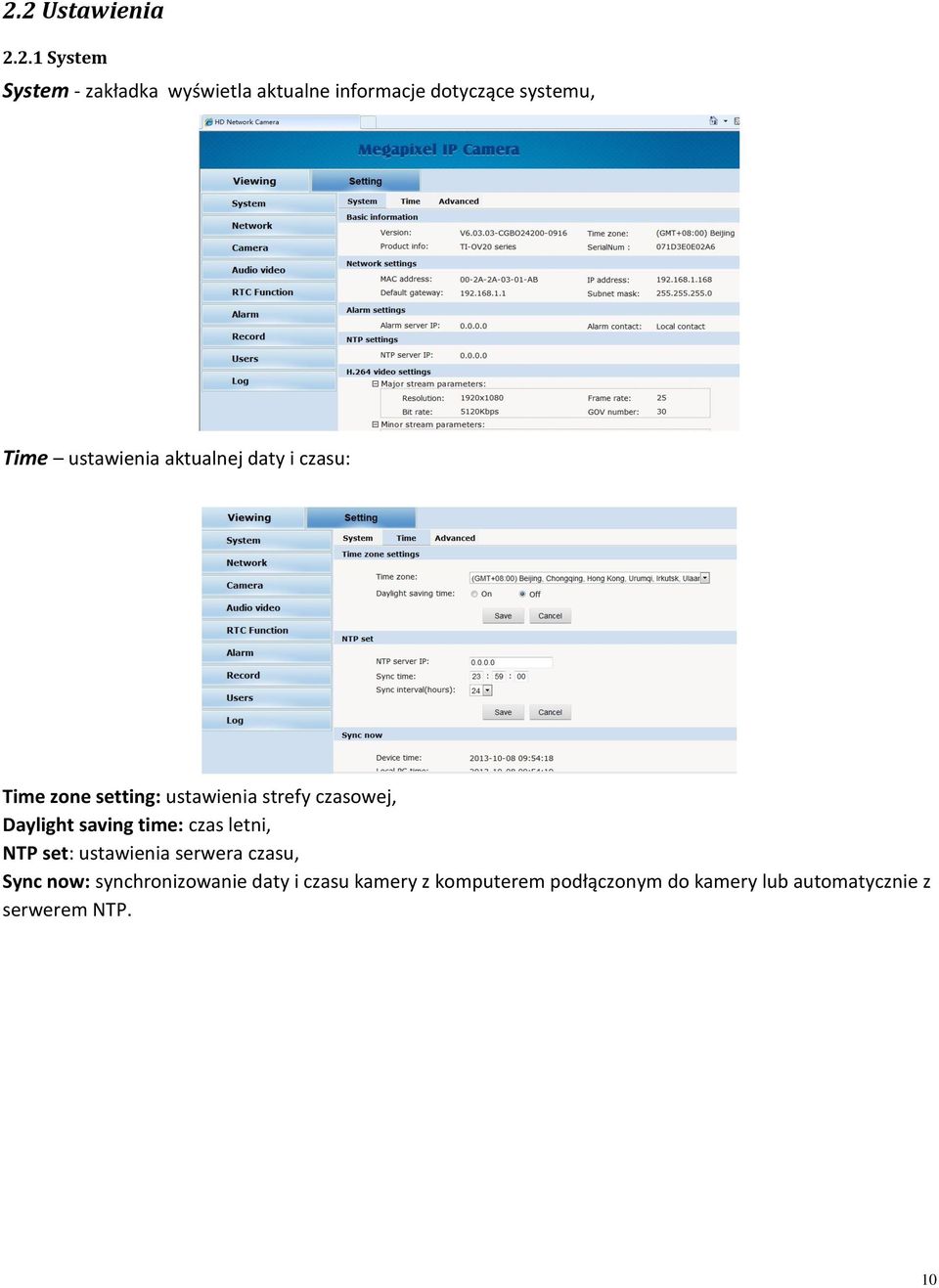

10 2.2 Ustawienia System System - zakładka wyświetla aktualne informacje dotyczące systemu, Time ustawienia aktualnej daty i czasu: Time zone setting: ustawienia strefy czasowej, Daylight saving time: czas letni, NTP set: ustawienia serwera czasu, Sync now: synchronizowanie daty i czasu kamery z komputerem podłączonym do kamery lub automatycznie z serwerem NTP. 10

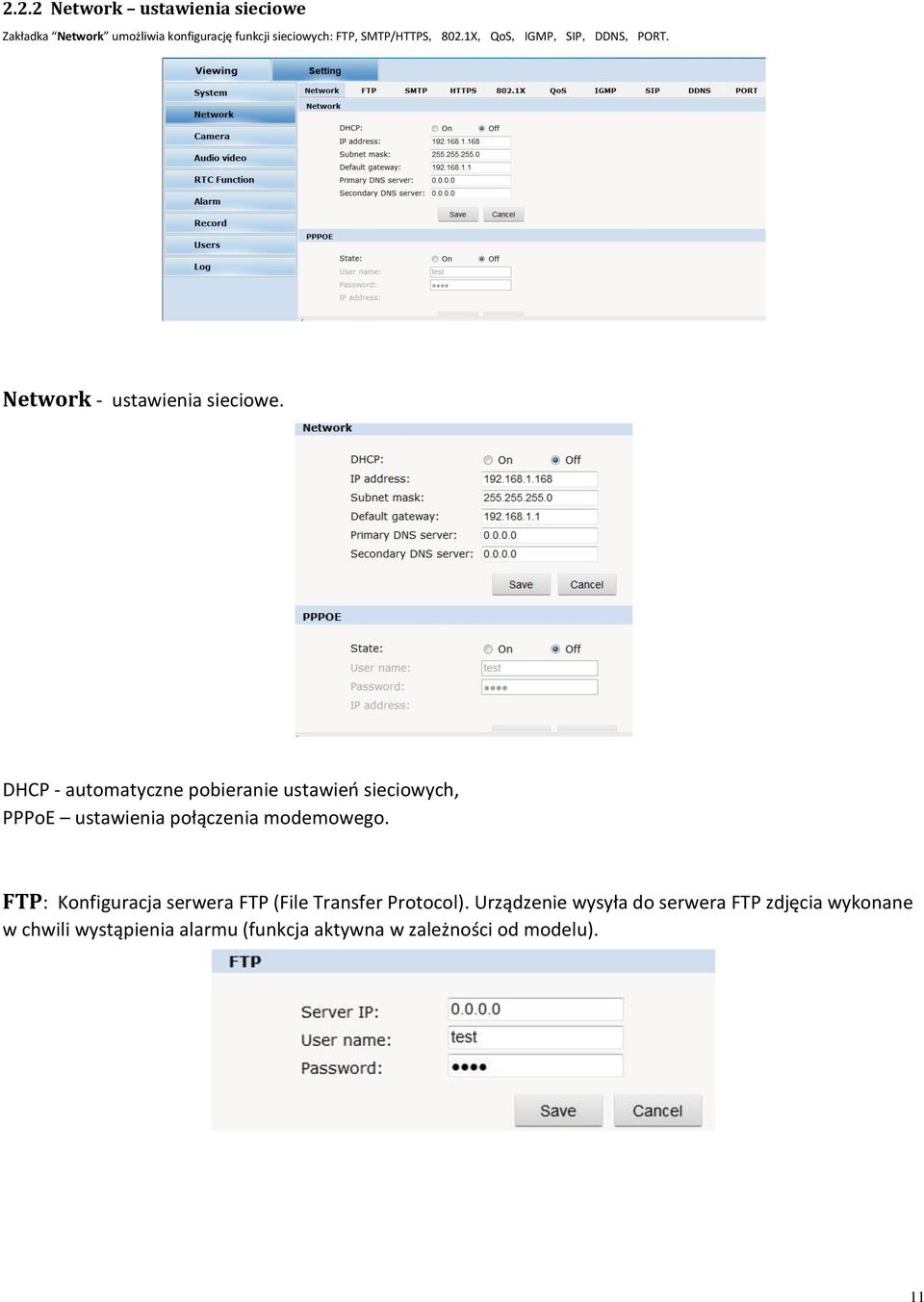

11 2.2.2 Network ustawienia sieciowe Zakładka Network umożliwia konfigurację funkcji sieciowych: FTP, SMTP/HTTPS, 802.1X, QoS, IGMP, SIP, DDNS, PORT. Network - ustawienia sieciowe. DHCP - automatyczne pobieranie ustawień sieciowych, PPPoE ustawienia połączenia modemowego. FTP: Konfiguracja serwera FTP (File Transfer Protocol). Urządzenie wysyła do serwera FTP zdjęcia wykonane w chwili wystąpienia alarmu (funkcja aktywna w zależności od modelu). 11

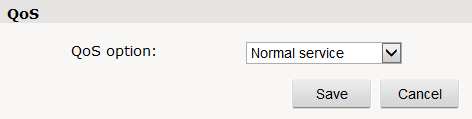

12 SMTP: Konfiguracja klienta pocztowego do wysyłania powiadomień (funkcja aktywna w zależności od modelu). Server IP adres IP serwera pocztowego, From adres nadawcy, To adresat odbiorcy, Authentication: uwierzytelnianie, User name: użytkownik, Password: hasło. HTTPS: Włączanie szyfrowanego połączenia https, Do poprawnej pracy wymagane jest podanie kodu certyfikatu x: Konfiguracja uwierzytelniania QoS: Załączanie mechanizmu Quality of Service. 12

13 IGMP: Konfiguracja protokołu IGMP dla transmisji multicastowych. SIP: Konfiguracja protokołu komunikacyjnego SIP DDNS: Konfiguracja serwera DDNS dla łącz internetowych nie posiadających stałego adresu IP. Aby funkcja DDNS działała poprawnie, musi być skonfigurowana w urządzeniu dla którego przydzielany jest publiczny adres IP. PORT: Konfiguracja numerów portów sieciowych. 13

14 2.2.3 Ustawienia kamery Basic set: Ustawienia funkcji kamery Power Frequency częstotliwość sieci energetycznej: 50Hz / 60 Hz, Horizon Mirror odbicie lustrzane w pionie, Vertical Mirror odbicie lustrzane w poziomie, BLC, BLC Level - kompensacja światła wstecznego, Dead pixel correct - korekcja badpixeli, WDR - szeroki zakres dynamiki, 2D Noise debase - redukcja szumów. 14

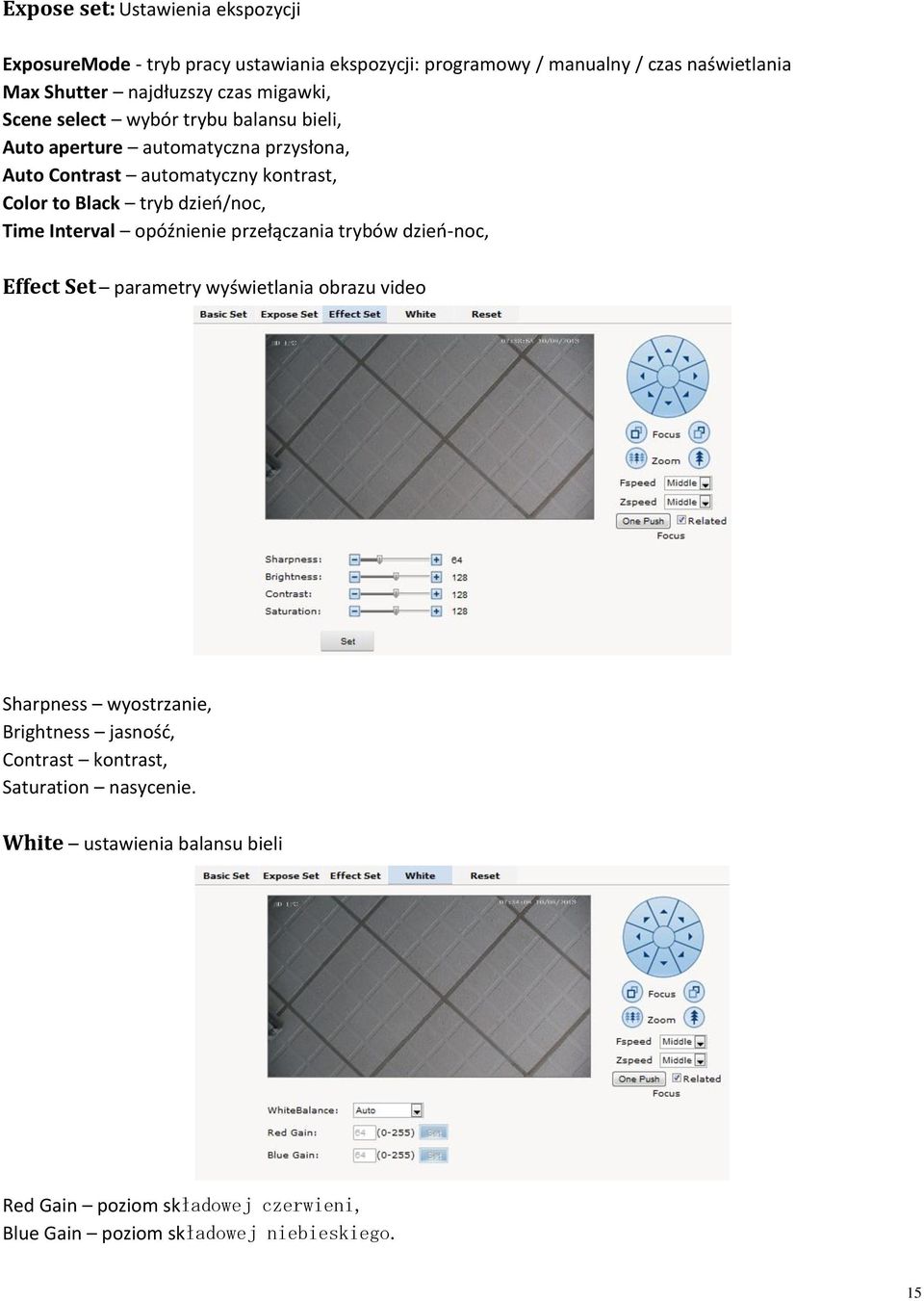

15 Expose set: Ustawienia ekspozycji ExposureMode - tryb pracy ustawiania ekspozycji: programowy / manualny / czas naświetlania Max Shutter najdłuzszy czas migawki, Scene select wybór trybu balansu bieli, Auto aperture automatyczna przysłona, Auto Contrast automatyczny kontrast, Color to Black tryb dzień/noc, Time Interval opóźnienie przełączania trybów dzień-noc, Effect Set parametry wyświetlania obrazu video Sharpness wyostrzanie, Brightness jasność, Contrast kontrast, Saturation nasycenie. White ustawienia balansu bieli Red Gain poziom składowej czerwieni, Blue Gain poziom składowej niebieskiego. 15

16 Reset ustawienia parametrów fabrycznych Audio & Video Ustawienia parametrów strumieni video Picture Audio & Video Setting Stream type typ strumienia: Major główny, Minor pomocniczy, MJPEG, Resolution - rozdzielczość: 1920x1080, 1280x1024, 1280x960, 1280x720, 640x480, Frame Rate - szybkość odświeżania obrazu, Bit rate type typ strumienia danych: VBR zmienny przepływność, CBR stała przepływność, Bit rate wartość strumienia: 512K, 1024K, 2048K, 3072K, 4096K, 5120K, 6144K. I/P rate stosunek wysyłanych ramek typu I do typu P. Większa wartość oznacza mniej przesyłanych danych. Sugerowana wartość:

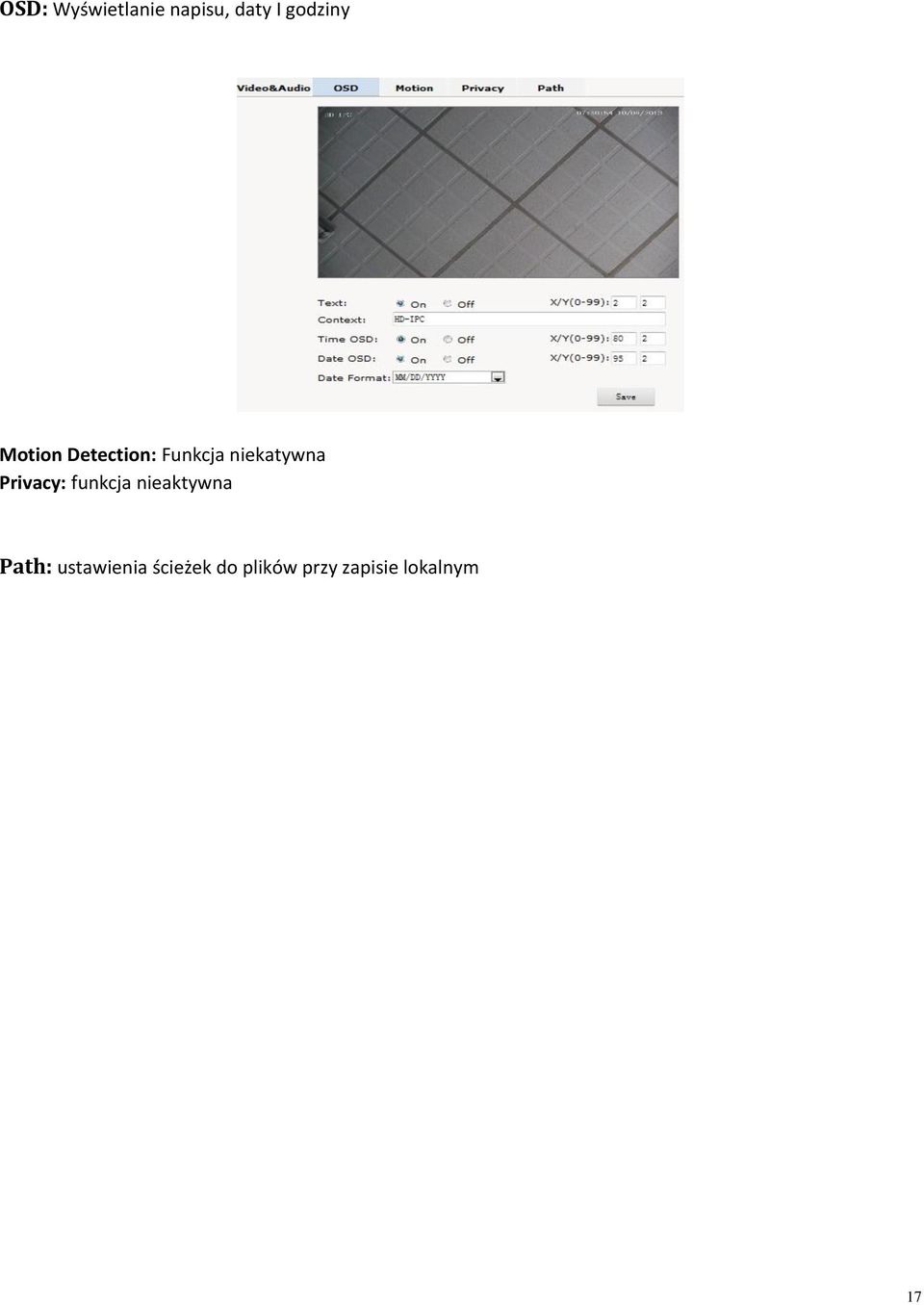

17 OSD: Wyświetlanie napisu, daty I godziny Motion Detection: Funkcja niekatywna Privacy: funkcja nieaktywna Path: ustawienia ścieżek do plików przy zapisie lokalnym 17

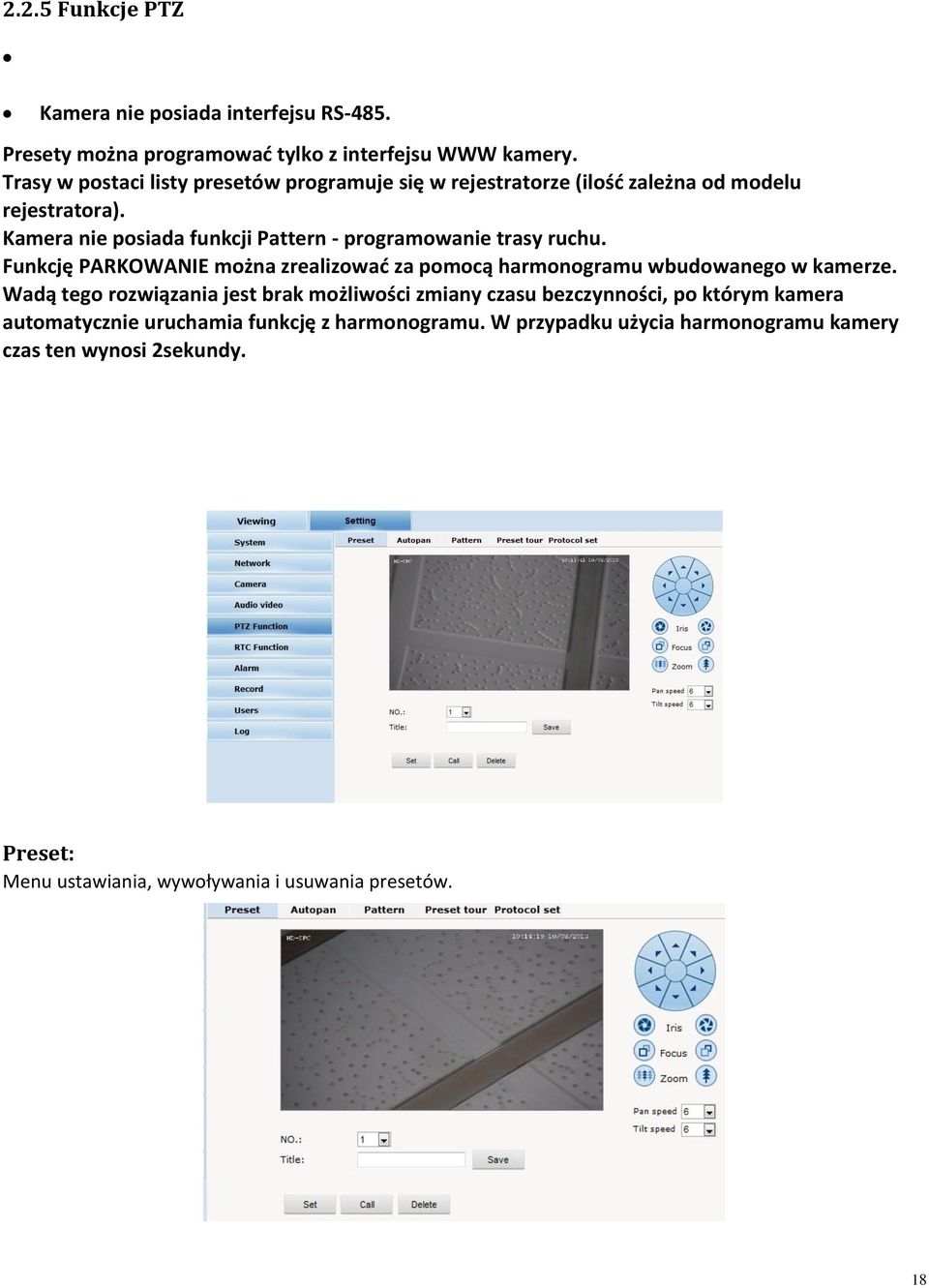

18 2.2.5 Funkcje PTZ Kamera nie posiada interfejsu RS-485. Presety można programować tylko z interfejsu WWW kamery. Trasy w postaci listy presetów programuje się w rejestratorze (ilość zależna od modelu rejestratora). Kamera nie posiada funkcji Pattern - programowanie trasy ruchu. Funkcję PARKOWANIE można zrealizować za pomocą harmonogramu wbudowanego w kamerze. Wadą tego rozwiązania jest brak możliwości zmiany czasu bezczynności, po którym kamera automatycznie uruchamia funkcję z harmonogramu. W przypadku użycia harmonogramu kamery czas ten wynosi 2sekundy. Preset: Menu ustawiania, wywoływania i usuwania presetów. 18

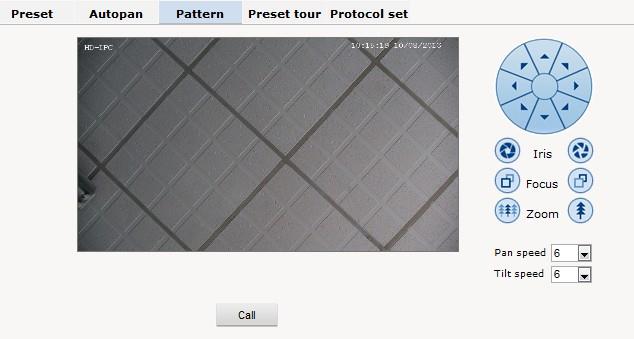

19 Autopan: Funkcja ciągłego obrotu kamery Pattern: Funkcja niedostępna z poziomu przeglądarki Preset tour: Funkcja niedostępna z poziomu przeglądarki Protocol set: UWAGA! Nie zmieniać parametrów komunikacji! Alarm Funkcja niedostępna w kamerze User Dodawanie I usuwanie użytkowników system. Użytkownik admin jest administratorem systemu. Aby dodać użytkownika, kliknij:. W wyświetlonym oknie wprowadź nazwę użytkownika i dwukrotnie podaj hasło: 19

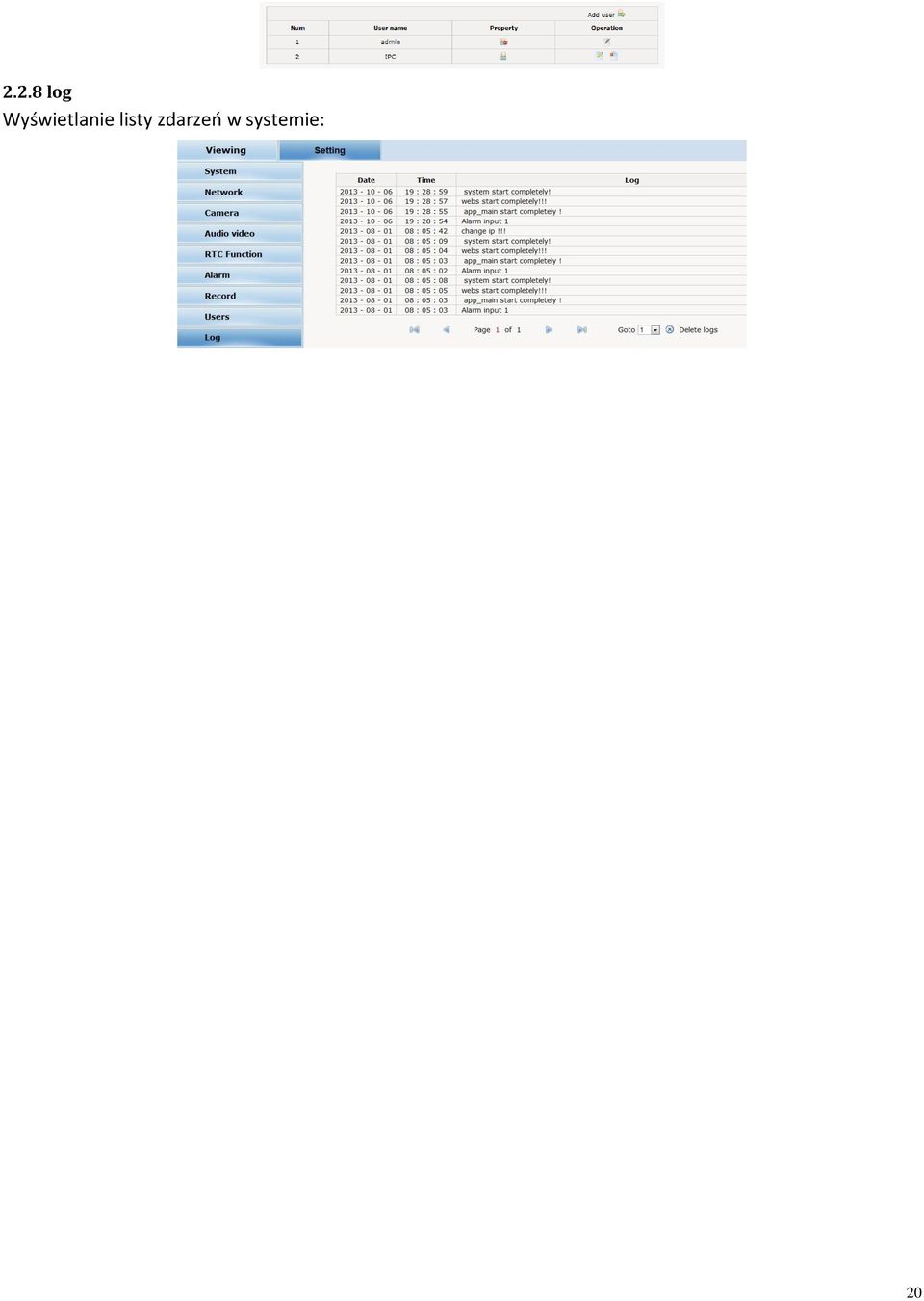

20 2.2.8 log Wyświetlanie listy zdarzeń w systemie: 20
