1 DIGITUS Plug&View OptiView Instrukcja Użytkownika DN-16028

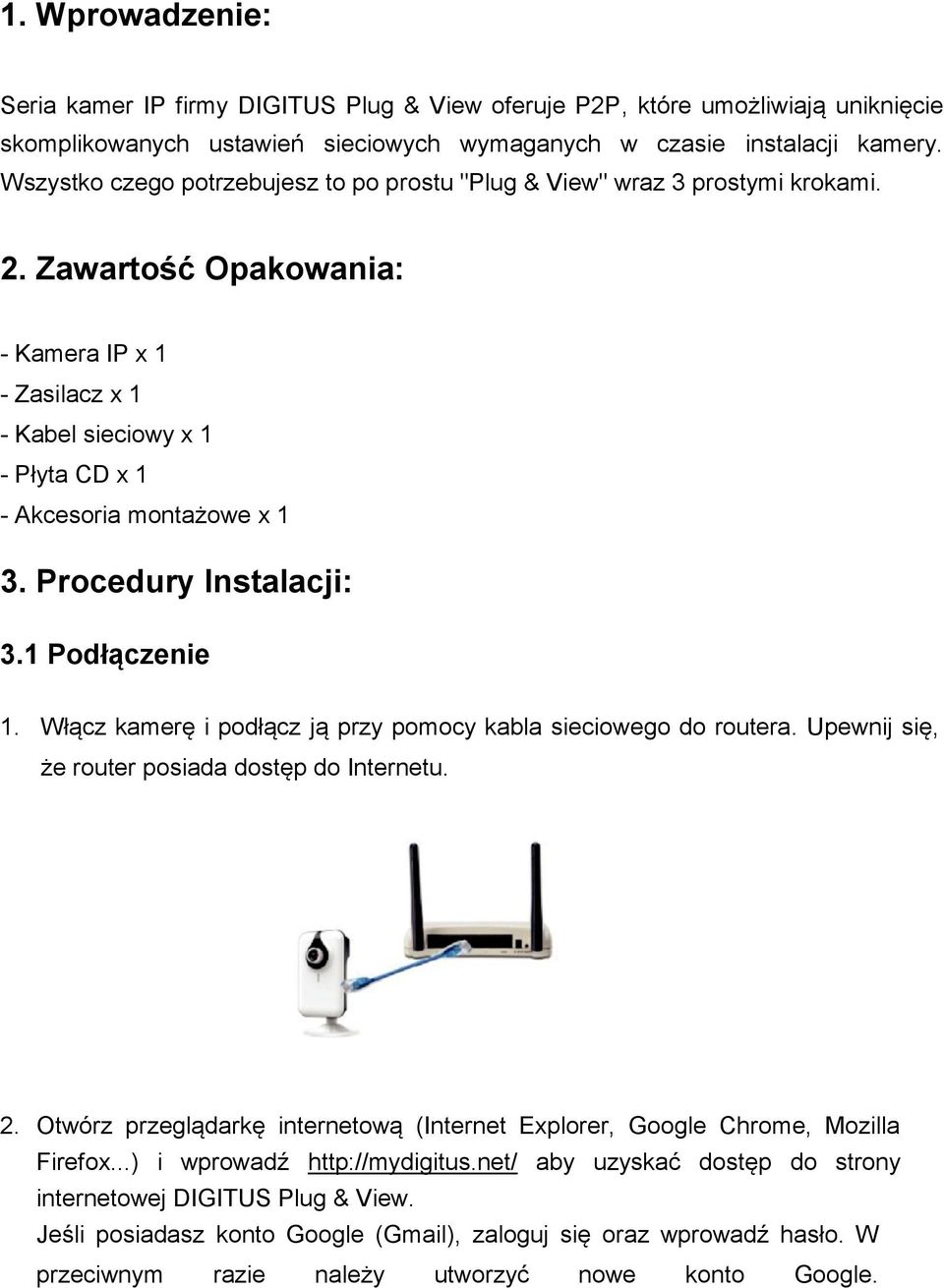

2 1. Wprowadzenie: Seria kamer IP firmy DIGITUS Plug & View oferuje P2P, które umożliwiają uniknięcie skomplikowanych ustawień sieciowych wymaganych w czasie instalacji kamery. Wszystko czego potrzebujesz to po prostu "Plug & View" wraz 3 prostymi krokami. 2. Zawartość Opakowania: - Kamera IP x 1 - Zasilacz x 1 - Kabel sieciowy x 1 - Płyta CD x 1 - Akcesoria montażowe x 1 3. Procedury Instalacji: 3.1 Podłączenie 1. Włącz kamerę i podłącz ją przy pomocy kabla sieciowego do routera. Upewnij się, że router posiada dostęp do Internetu. 2. Otwórz przeglądarkę internetową (Internet Explorer, Google Chrome, Mozilla Firefox...) i wprowadź aby uzyskać dostęp do strony internetowej DIGITUS Plug & View. Jeśli posiadasz konto Google (Gmail), zaloguj się oraz wprowadź hasło. W przeciwnym razie należy utworzyć nowe konto Google.

3 Alternatywnie możesz również pobrać "DIGITUS Plug & View" APP z APP Store lub Google Play, a następnie uruchomić tę aplikację na swoim urządzeniu mobilnym i zalogować się na konto, oraz wprowadzić hasło. 3. Aby dodać kamerę do danego konta w przeglądarce wprowadź adres MAC i kod aktywacyjny, jak pokazano na 1 stronie skróconej instrukcji instalacji. Następnie kliknij przycisk "Apply", wyświetlony zostanie komunikat o treści Success Alternatywnie najprostszym sposobem na dodanie kamery bez wprowadzania długich numerów jest zastosowanie smartfonu, celem zeskanowania kodu QR znajdującego się na 1 stronie skróconej instrukcji instalacji przy użyciu aplikacji "Plug DIGITUS & View" dla urządzeń mobilnych. Po dodaniu kamery, możesz w każdej chwili, w dowolnym miejscu uzyskać podgląd na żywo. 3.2 Połączenie Bezprzewodowe Bezprzewodowe połączenie (WiFi) między kamerami IP i bezprzewodowym routerem / punktem dostępu (Access point) jest również możliwe po wykonaniu następujących procedur. 4. Po wykonaniu kroków 1 ~ 3 dla uzyskania przewodowego połączenia przy pomocy kabla sieciowego, zaloguj się na i kliknij aby wprowadzić ustawienia interfejsu użytkownika kamery. 3

4 Następnie przejdziesz do sieciowego interfejsu użytkownika kamery. Wybierz livestream mode. Wprowadź "admin" dla konta oraz hasło, aby się zalogować 5. Kliknij Tool bar, aby przejść do strony konfiguracji.

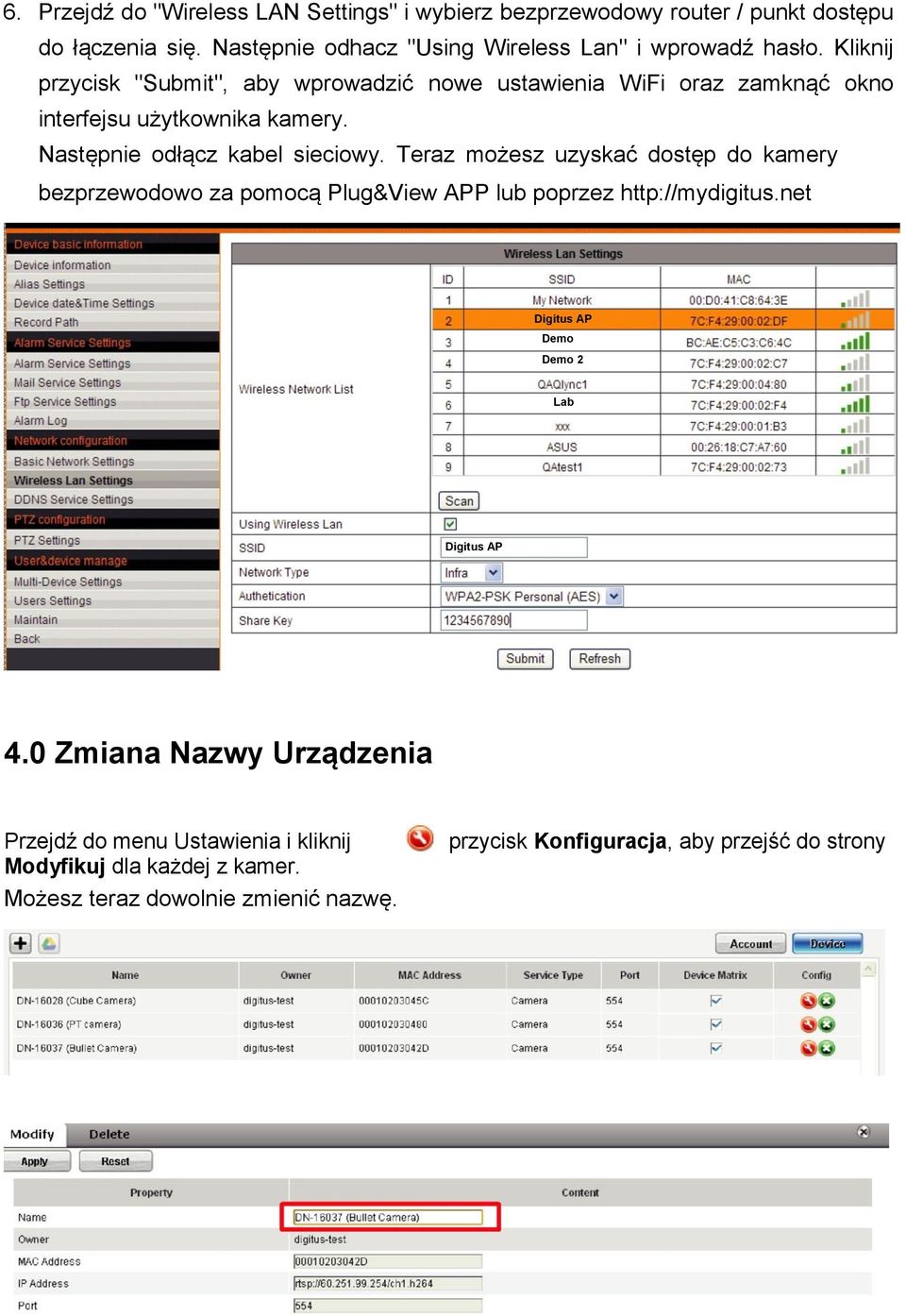

5 6. Przejdź do "Wireless LAN Settings" i wybierz bezprzewodowy router / punkt dostępu do łączenia się. Następnie odhacz "Using Wireless Lan" i wprowadź hasło. Kliknij przycisk "Submit", aby wprowadzić nowe ustawienia WiFi oraz zamknąć okno interfejsu użytkownika kamery. Następnie odłącz kabel sieciowy. Teraz możesz uzyskać dostęp do kamery bezprzewodowo za pomocą Plug&View APP lub poprzez Digitus AP Demo Demo 2 Lab Digitus AP 4.0 Zmiana Nazwy Urządzenia Przejdź do menu Ustawienia i kliknij Modyfikuj dla każdej z kamer. Możesz teraz dowolnie zmienić nazwę. przycisk Konfiguracja, aby przejść do strony

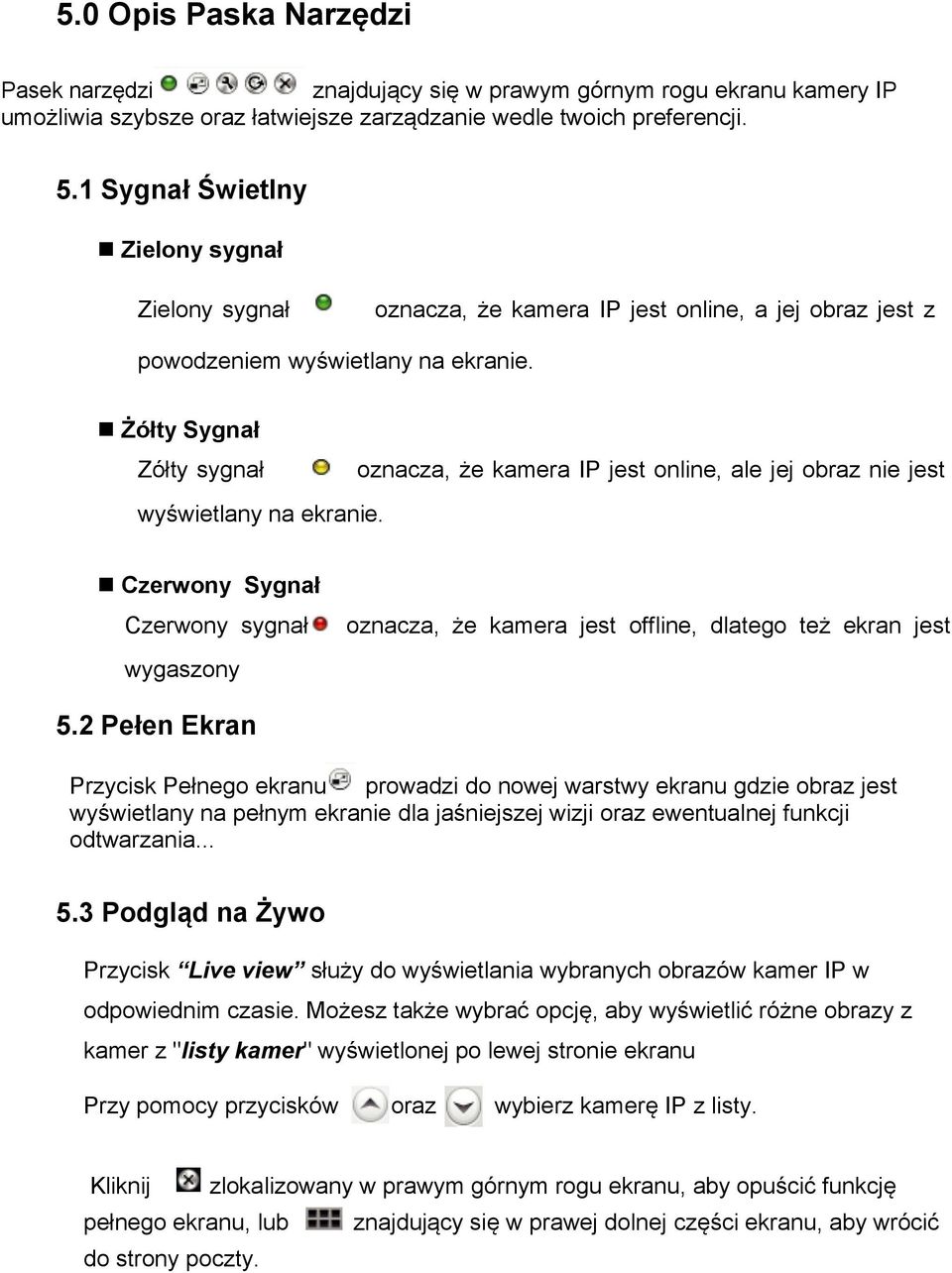

6 5.0 Opis Paska Narzędzi Pasek narzędzi znajdujący się w prawym górnym rogu ekranu kamery IP umożliwia szybsze oraz łatwiejsze zarządzanie wedle twoich preferencji. 5.1 Sygnał Świetlny Zielony sygnał Zielony sygnał oznacza, że kamera IP jest online, a jej obraz jest z powodzeniem wyświetlany na ekranie. Żółty Sygnał Zółty sygnał oznacza, że kamera IP jest online, ale jej obraz nie jest wyświetlany na ekranie. Czerwony Sygnał Czerwony sygnał wygaszony oznacza, że kamera jest offline, dlatego też ekran jest 5.2 Pełen Ekran Przycisk Pełnego ekranu prowadzi do nowej warstwy ekranu gdzie obraz jest wyświetlany na pełnym ekranie dla jaśniejszej wizji oraz ewentualnej funkcji odtwarzania Podgląd na Żywo Przycisk Live view służy do wyświetlania wybranych obrazów kamer IP w odpowiednim czasie. Możesz także wybrać opcję, aby wyświetlić różne obrazy z kamer z "listy kamer" wyświetlonej po lewej stronie ekranu Przy pomocy przycisków oraz wybierz kamerę IP z listy. Kliknij zlokalizowany w prawym górnym rogu ekranu, aby opuścić funkcję pełnego ekranu, lub znajdujący się w prawej dolnej części ekranu, aby wrócić do strony poczty.

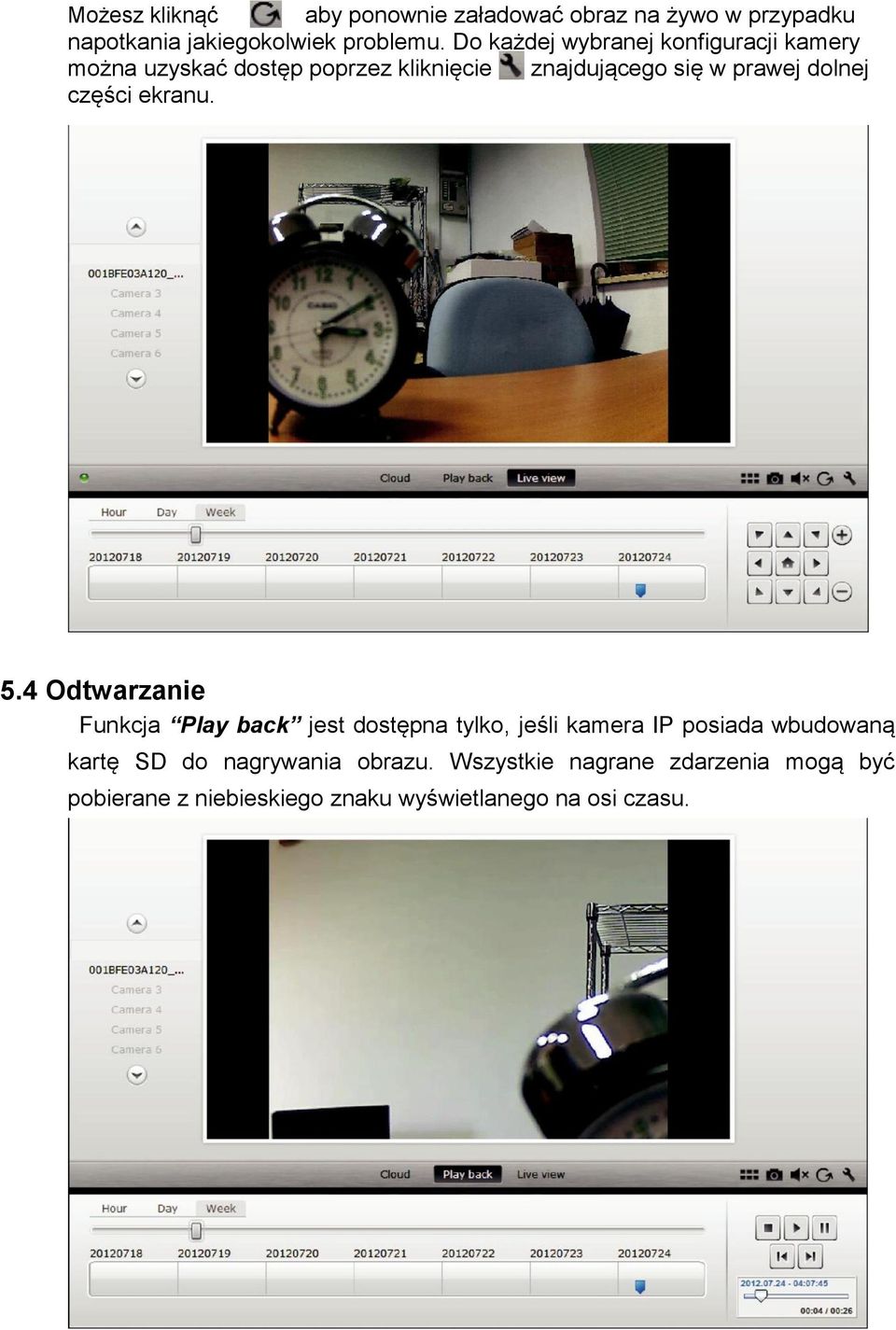

7 Możesz kliknąć aby ponownie załadować obraz na żywo w przypadku napotkania jakiegokolwiek problemu. Do każdej wybranej konfiguracji kamery można uzyskać dostęp poprzez kliknięcie znajdującego się w prawej dolnej części ekranu. 5.4 Odtwarzanie Funkcja Play back jest dostępna tylko, jeśli kamera IP posiada wbudowaną kartę SD do nagrywania obrazu. Wszystkie nagrane zdarzenia mogą być pobierane z niebieskiego znaku wyświetlanego na osi czasu.

8 Wszystkie nagrane zdarzenia są przechowywane i oznaczone na osi czasu. Możesz wyświetlić je w różnych okresach czasu: klikając godzinę, dzień lub tydzień znajdujący się w górnym lewym rogu osi czasu. Poszczególne nagrane klipy zostaną wyświetlone, po najechaniu kursorem myszki na niebieski znacznik, w ty momencie kolor znacznika zmieni się na pomarańczowy. Możesz wybrać konkretny klip do odtworzenia. Podczas odtwarzania wybranego pliku multimedialnego, możesz również zarządzać jego zatrzymaniem, wstrzymaniem oraz przesunięciem o jeden klip do przodu lub do tyłu z panelu sterowania plikami multimedialnymi. Możesz także przeciągnąć kursor paska postępu do określonego punktu odtwarzania wedle własnych preferencji. 5.5 Chmura Chmura jest wykorzystywana, jako usługa tworzenia kopii zapasowych mająca na celu skopiowanie plików wideo zapisanych na karcie SD kamery oraz ich zapisanie na Twoim osobistym Google Drive. Zanim będziesz mógł przeglądać pliki przechowywane w "Chmurze", musisz posiadać konto Google i zalogować się na nie.

9 Ustawienia Przycisk ustawień Wyciszenie umożliwia zmianę ustawień konkretnej kamery IP Przyciski wyciszenia lub wyłączenia wyciszenia służą do kontrolowania, czy użytkownicy chcieliby słyszeć głos z kamery, czy też nie. Odświeżenie Przycisk odświeżenia Usuwanie Przycisk usuwania służy odświeżeniu lub przeładowaniu wideo kamery IP. służy usunięciu konkretnej kamery IP. 6.0 Interfejs Użytkownika Kamery Po wejściu do interfejsu użytkownika kamery na stronie DIGITUS Plug&View poprzez kliknięcie przycisku wprowadź admin dla nazwy użytkownika oraz hasła aby się zalogować.

10 Podczas pierwszego przeglądania kamery IP, przeglądarka zapyta użytkownika o zainstalowanie komponentu OCX. Następnie kliknij przycisk " Livestream mode (for Internet Explorer) aby wejść do Interfejsu Użytkownika. 6.1 Opis Menu Ustawień Naciśnij pasek narzędzi, aby przejść do opisu Menu Ustawień

11 6.1.1 Podstawowe Informacje o Urządzeniu Możesz zmienić nazwę kamery w "Alias Settings". W przypadku ustawienia czasu, można zsynchronizować czas z serwerem NTP lub zsynchronizować z czasem ustawionym na własnym komputerze. W przypadku nagrywania na komputerze lub notebooku, możesz wybrać pożądaną ścieżkę zapisu Ustawienia Alarmu Aby umożliwić wykrywanie ruchu, proszę zaznaczyć pole. Czułość wykrywania ruchu jest regulowana. Można włączyć opcję wysyłania zgłoszenie alarmu pocztą. Ustawienie poczty przedstawiono w następnej sekcji.

12 Proszę skonfigurować ustawienia poczty w celu zgłoszenia zdarzenia. Naciśnij przycisk " Submit " przed naciśnięciem przycisku "Test" konfiguracji Konfiguracja Sieci DHCP jest domyślnie włączona i powinna być zawsze włączona dla połączenia typu Plug DIGITUS & View.

13 Możesz skonfigurować połączenie bezprzewodowe, jak pokazano poniżej. Włącz " Using Wireless Lan" i naciśnij przycisk "Scan", aby wyszukać bezprzewodowy punktu dostępu lub routera. Proszę wprowadzić "klucz" dla bezprzewodowego punktu dostępu lub routera. Następnie naciśnij submit aby wyświetlić dostępne sieci Zarządzanie Użytkownikiem oraz Urządzeniem Możesz zmienić lub dodać nazwę użytkownika i hasło w danym ustawieniu. Reset ustawień oraz kontrola restartu urządzenia może zostać wykonany w tym miejscu, jak również aktualizacja oprogramowania firmowego.
