1 INSTRUKCJA OBSŁUGI KAMER IPOX ECO Wersja: 1.1 Data:

2 1. Wprowadzenie Niniejsza instrukcja opisuje kluczowe funkcjonalności kamer serii THD oraz DHD. Z uwagi na zmiany zachodzące w oprogramowaniu kamer, wygląd i zakres dostępnych opcji może się nieznacznie różnić od tych przedstawionych poniżej. Zasada obsługi pozostaje jednak taka sama. 2. Podstawowe informacje dot. korzystania z interfejsu. Interfejs sieciowy kamery obsługiwany jest przez wszystkie przeglądarki, jednak z uwagi na różnice w ich poszczególnych wersjach niektóre funkcje mogą być niedostępne. Pełna funkcjonalność kamer dostępna jest z poziomu przeglądarki Internet Explorer. Domyślne dane do logowania: Adres IP: Użytkownik: admin Hasło: admin Uwaga! Ze względów bezpieczeństwa: - zmień domyślne parametry (adres IP oraz hasło), - nigdy nie używaj funkcji DMZ w swoim routerze w odniesieniu do kamer IP. 3. Przegląd i omówienie funkcji interfejsu Aby wyświetlić interfejs sieciowy kamery, należy w przeglądarce wywołać adres IP kamery. Zostanie wyświetlony komunikat z prośbą o podanie nazwy użytkownika oraz hasła. Po poprawnym wprowadzeniu danych logowania wyświetli się strona z podglądem. Instrukcja obsługi dla kamer IPOX 1

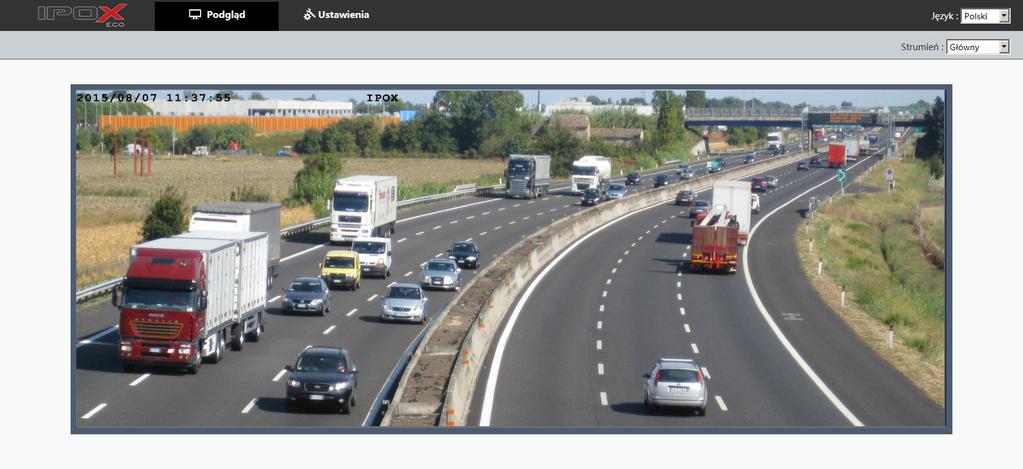

3 Strona z podglądem pozwala określić rodzaj wyświetlanego strumienia (główny/pomocniczy), dokonać zbliżenia obrazu, wykonać zdjęcie lub nagrania lokalne oraz szybko skorygować ustawienia obrazu. Zmiany wprowadzone w tym miejscu są zapisywane natychmiastowo! Aby zmienić inne ustawienia kamery przejdź do zakładki Ustawienia. Role poszczególnych zakładek opisuje poniższa tabela. Sekcja Systemowe Sieć Menu Kategoria Czas Informacje Konserwacja Alarm Status TCP/IP Port WI-FI FTP Funkcja Sekcja agreguje parametry systemowe kamery Określa czas systemowy i strefę czasową kamery Wyświetla informacje o kamerze, w tym: - wersję oprogramowania, - adres MAC, - numer seryjny Pozwala na przywrócenie ustawień fabrycznych oraz aktualizację oprogramowania Wyświetla informacje o we/wy alarmowych kamery Wyświetla informacje o stanie usług systemowych kamery Sekcja zawiera parametry dotyczące ustawień sieciowych Kategoria pozwala zdefiniować podstawowe parametry sieciowe kamery: - adres IP, maskę podsieci, bramę domyślną i serwer DNS Kategoria pozwala na zmianę domyślnych portów poszczególnych usług, które dostarcza kamera: - Port HTTP (usługa www 0 interfejs sieciowy), - Port RTSP (usługa strumieniowania audio/wideo), - Port danych (usługa protokołu komunikacyjnego kamery) Kategoria pozwala skonfigurować kamerę do pracy z lokalną siecią WI-FI. Funkcja jest dostępna w wybranych modelach. Kategoria pozwala określić parametry połączenia z serwerem FTP. Zdjęcia mogą być wysyłane tylko z modeli wyposażonych w kartę microsd. Instrukcja obsługi dla kamer IPOX 2

4 Wideo i audio Magazyn Zdarzenia PPPoE SMTP UPnP RTSP RTMP VOIP Audio Wideo Ustawienia obrazu Zakładka pozwala określić parametry połączenia PPPoE Zakładka zawiera ustawienia . Zdjęcia mogą być wysyłane tylko z modeli wyposażonych w kartę microsd. Zakładka pozwala skonfigurować usługę UPnP Zakładka pozwala skonfigurować parametry RTSP oraz wyświetla aktualną ścieżkę do strumienia RTSP Zakładka pozwala przygotować kamerę do pracy z serwerami strumieniowania RTMP Zakładka pozwala skonfigurować usługę VOIP Sekcja zawiera parametry dotyczące obrazu i dźwięku Pozwala określić kodek i rodzaj wejścia audio Agreguje parametry dotyczące obrazu, w tym: - ustawienia OSD, format daty i czasu, - ustawienia strumienia H264/MJPEG Kategoria pozwala dostroić parametry obrazu, w tym: - jasność, kontrast, ostrość, barwę, - ustawienia balansu bieli, - ustawienia trybu dzień/noc, - ustawienia ekspozycji (funkcja HLC w niektórych kamerach może być nieaktywna) Maski prywatności Pozwala na naniesienie do 4 stref ochronnych na obraz. Detekcja ruchu ROI Karta SD Nagranie Rodzaj zdarzenia Pozwala określić strefy detekcji (w oparciu o pola detekcji) oraz ich czułość (1 - oznacza najsłabszą czułość, 10 najwyższą) Pozwala określić strefy ROI Magazyn agreguje funkcje związane z obsługa kart microsd Wyświetla informacje o aktualnie używanej karcie. Pozwala także na jej sformatowanie. Określa parametry nagrań zapisywanych na karcie microsd. Zdarzenia to systemowy harmonogram zadań. Pozwala określić dodatkowe czynności jakie ma wykonywać kamera, gdy nastąpi dany rodzaj zdarzenia. Pozwala określić jaką czynność ma wykonać kamera, gdy wystąpi jedno ze zdarzeń: - wyzwolone zostanie wejście alarmowe, - zostanie wykryty ruch. Instrukcja obsługi dla kamer IPOX 3

5 Bezpieczeństwo Nagrywanie Wysyłanie Zdjęcia Użytkownik Filtrowanie IP Pozwala określić czy i w jaki sposób mają być zapisywanie nagrania na karcie microsd Pozwala określić czy i w jaki sposób mają być wysyłane nagrania. Funkcja ta działa tylko w kamerach, które są wyposażone w kartę microsd Pozwala określić czy i w jaki sposób mają być zapisywanie zdjęcia na karcie microsd Sekcja określa dodatkowe zasady bezpieczeństwa kamery Pozwala na zakładanie kont użytkowników i nadawanie im uprawnień. Pozwala także na zmianę domyślnego hasła. Pozwala na ograniczenie dostępu do kamery w oparciu o listy dozwolonych lub zabronionych adresów IP 4. Zasoby sieciowe strona domowa IPOX 5. Pomoc techniczna wsparcie@ipox.pl Zeskanuj kod i przejdź na stronę wsparcia Instrukcja obsługi dla kamer IPOX 4
