1 Instrukcja obsługi Karta video USB DVR-USB/41 UWAGA: Dane techniczne oraz treść poniższej instrukcji mogą ulec zmianie bez uprzedzenia. Niektóre dane techniczne mogą różnić się w zależności od danego modelu rejestratora. Szczegółowe dane techniczne dostępne są u dostawcy sprzętu. 1

2 Spis treści 1. Informacje podstawowe Minimalne wymagania sprzętowe Logowanie do systemu Blokowanie programu Przełączanie użytkowników Wyłączanie Obsługa programu Podgląd na żywo Regulacja parametrów wyświetlania Sterowanie PTZ Manualny tryb nagrywania Logi systemowe Mapa zdarzeń Informacja od dysku Lista skrótów klawiatury Minimalizacja okna programu Ustawienia systemowe Images display - ustawienia wyświetlania System settings - Ustawienia systemowe Video settings - Ustawienia video Alarm settings Ustawienia alarmowe Plan - Harmonogram Ustawienia PTZ User Settings konta użytkowników Odtwarzanie nagrań Interfejs odtwarzacza Wyszukiwanie nagrań Odtwarzanie nagrań Odtwarzanie cykliczne

3 1. Informacje podstawowe 1.1 Minimalne wymagania sprzętowe Procesor: P4 1.7 GHz Pamięć RAM: 256 MB Karta graficzna: 64 MB z pamięci Geforce 4 System operacyjny: Win 2000, Win XP, Win 2003, Win 7 DirectX8.1 i wyżej Przestrzeń na dysku: 100MB na oprogramowanie plus miejsce na nahrania. 1.2 Logowanie do systemu Domyślnie w systemie utworzone są dwa konta użytkowników: Super i Operator. Użytkownik Super posiada dostęp do wszystkich kont oraz może wykonywać wszystkie operacje. Podczas logowania należy wybrać użytkownika i podać hasło dostępu. Domyślnie oba konta nie mają ustawionego hasła. 3

4 1.3 Blokowanie programu Aby zablokować dostęp do programu wciśnij przycisk dolnym pasku: 1.4 Przełączanie użytkowników Kliknij dwukrotnie na przycisk blokowania zalogować się na wybranym koncie., aby wylogować się i ponownie 1.5 Wyłączanie Kliknij na przycisk hasło dostepu. Domyślnie brak hasła. aby włączyć urządzenie. Do wyłączenia wymagane jest 4

5 2. Obsługa programu Regulacja wyświetlania: 5

6 Sterowanie PTZ: Pasek przycisków funkcyjnych: Informacja o wolnej przestrzeni na dysku Informacja o zalogowanym użytkowniku 6

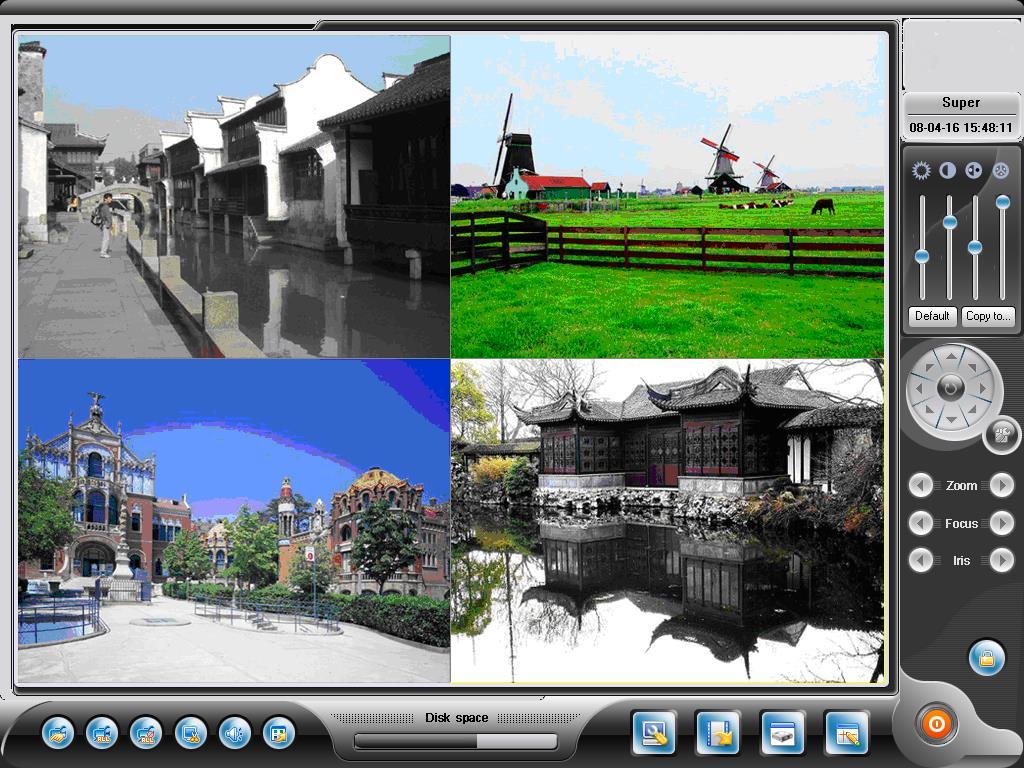

7 2.1 Podgląd na żywo Po uruchomieniu programu, system automatycznie wyświetla obraz z wszystkich dostępnych kanałów video. Podwójne klikniecie w wybrany kanał video powoduje przejście w tryb pełnoekranowy. Dostępne funkcje: 1. Zrzut pojedynczej klatki video:. 2. Włączenie/wyłączanie dźwięku:. 3. Podręczne menu:. 7

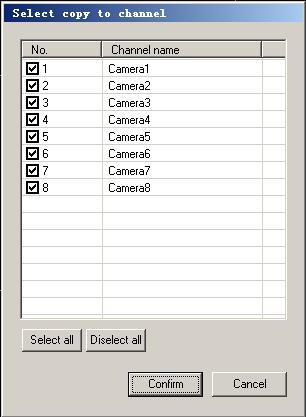

8 2.2 Regulacja parametrów wyświetlania Za pomocą suwaków ustaw jasność, kontrast oraz nasycenie kolorów. Aby skopiować ustawienia dla innych kanałów, użyj funkcji Copy to.. 8

9 2.3 Sterowanie PTZ 1.Kliknij lewym przyciskiem myszy w odpowiednie pole aby wysłać komendę obrotu kamery: 2. Funkcja autoskanowania: 3. Dodatkowe funkcje sterowania: 9

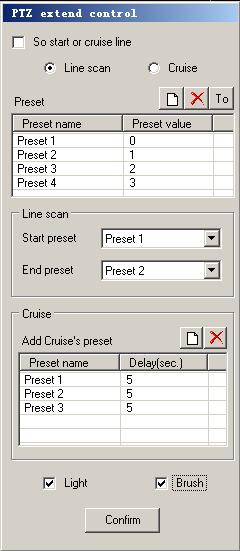

10 Kliknij w pole oznaczone symbolem aby dodać preset. Aby usunąć kliknij przycisk. Aby zmodyfikować parametry presetu, kliknij dwukrotnie na wybrany wiersz: 2.4 Manualny tryb nagrywania Aby rozpocząć zapis wideo kliknij w ikonę: Aby rozpocząć zapis wszystkich video kliknij w ikonę: Aby wyłączyć zapis video wszystkich kanałów kliknij w ikonę: 10

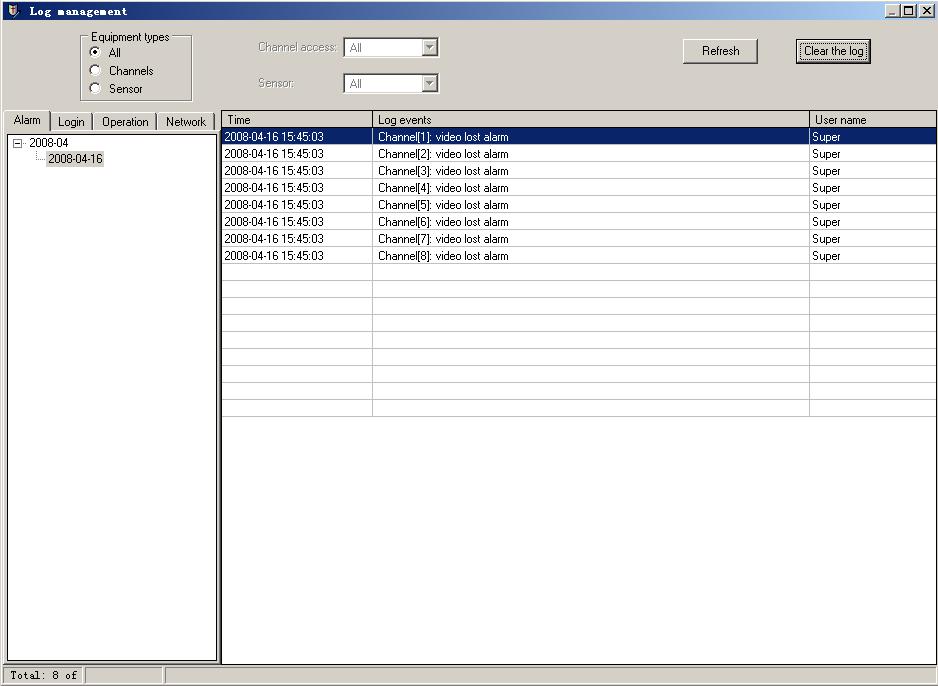

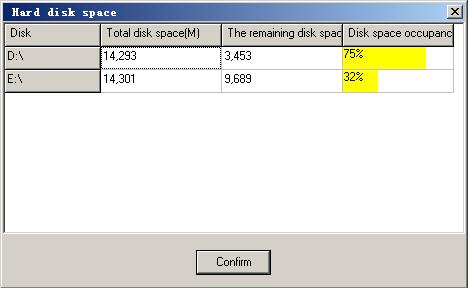

11 2.5 Logi systemowe Aby wyświetlić listę zdarzeń, należy kliknąć na przycisk Log. 11

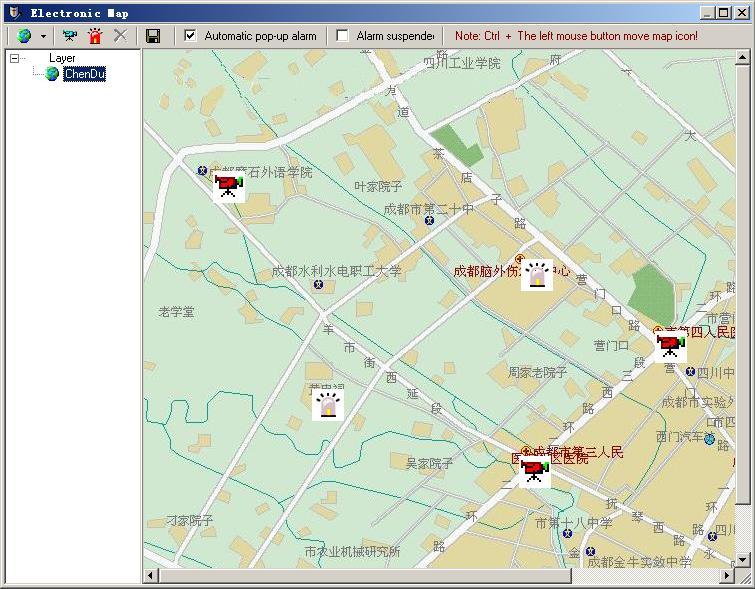

12 2.6 Mapa zdarzeń Kliknij na ikonę, aby wyświetlić listę menu. Z menu należy wybrać opcję Electronic Map. Funkcja ta po wykryciu alarmu (detekcji ruchu) powoduje wyświetlenie wcześniej zapisanej mapy z naniesionymi ikonami kamer. Aby system automatycznie wyświetlił mapę należy zaznaczyć opcję: UWAGA: Program nie zawiera map.. 12

13 2.7 Informacja od dysku Kliknij w ikonę Information:, a następnie z wyświetlonego menu wybierz opcję Disk 13

14 2.8 Lista skrótów klawiatury Kliknij w ikonę, a następnie z wyświetlonego menu wybierz opcję System Hot Keys 14

15 2.9 Minimalizacja okna programu Kliknij w ikonę, a następnie z wyświetlonego menu wybierz opcję Minimaze Lub z klawiatury wciśnij kombinację Shift + strzałka w dół. 15

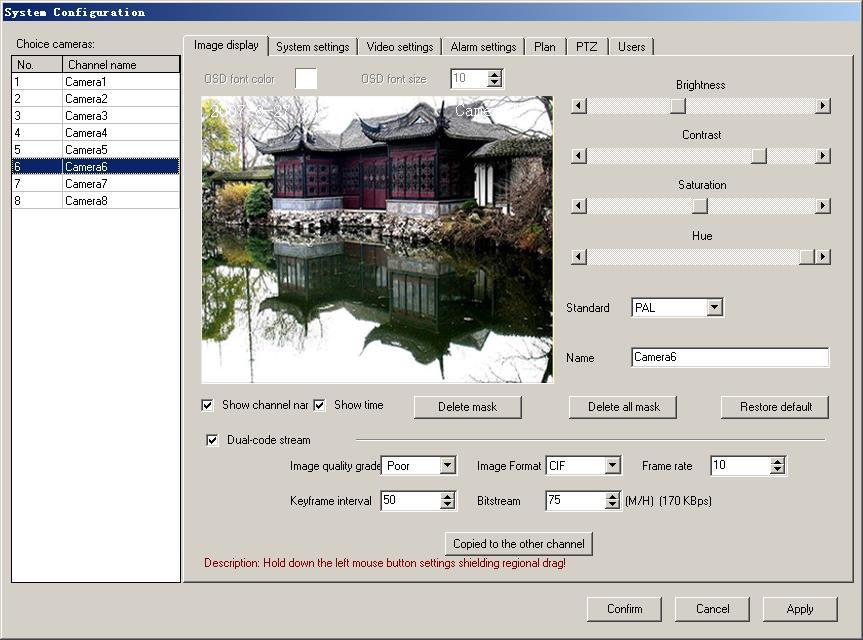

16 3. Ustawienia systemowe Kliknij lewym przyciskiem myszy w ikonę, aby wyświetlić okno konfiguracji systemu. 3.1 Images display - ustawienia wyświetlania Ustaw suwakiem wybrane parametry: Brightness jasność; Contrast kontrast; Saturation nasycenie kolorów; Hue przesunięcie barwy kolorów; - wyświetlanie nazwy kanału; - wyświetlanie czasu; 16

17 - przywrócenie ustawień domyślnych. - włączenie drugiego strumienia video: - kopiowanie ustawień dla innych kanałów 3.2 System settings - Ustawienia systemowe Regularly restart the co funkcja automatycznego restartu programu; Run automatically boot Uruchamianie wraz z systemem operacyjnym; Automatic login OS automatyczne logowanie; Alarm video package time Czas zapisu alarmowego; Alarm duration of czas trwania alarmu; Use Matrix parametry komunikacji z zewnętrznym przełącznikiem video; Auto lock automatyczne wylogowanie; 17

18 Data port port danych; Web Port port www; 18

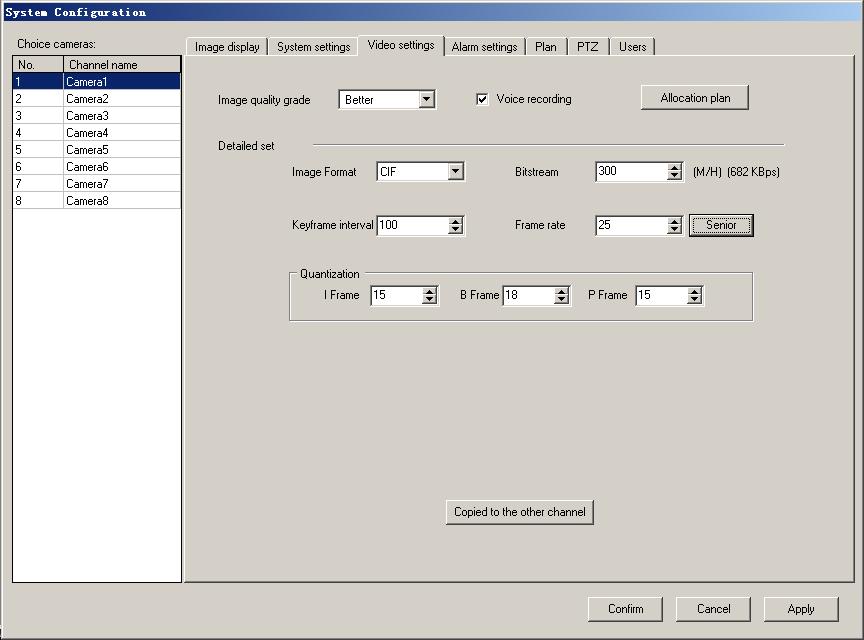

19 3.4 Video settings - Ustawienia video Image quality grade parametry jakości video; Voice recording zapis audio; Image Format rozdzielczość video; Bitstream szybkość zapisu (szerokość strumienia); Frame rate ilość klatek na sekundę; 19

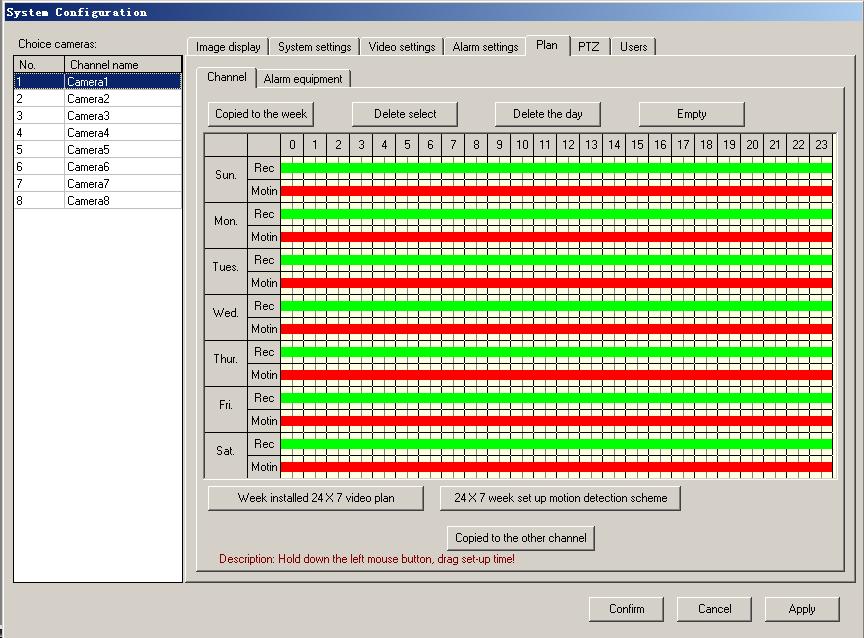

20 3.5 Alarm settings Ustawienia alarmowe Opcja niedostępna. Wymaga podłączenia dodatkowego modułu zewnętrznego. 3.6 Plan - Harmonogram Za pomocą harmonogramu można zdefiniować plan rejestracji video: Zielony kolor - zapis ciągły; Czerwony kolor - zapis z detekcji ruchu; Wybierz zakładkę Channel aby zdefiniować harmonogram zapisu: Copied to the week kopiowanie ustawień na cały tydzień; Delete select usuwanie wybranych ustawień; Delete the day usuwanie ustawień z całego dnia; Empty/Delete All usuwanie całego planu; Week installed 24x7 video plan zapis ciągły przez cały tydzień; 24x7 week set up motion detection scheme zapisu z detekcji ruchu na cały tydzień Copied to the other channel kopiowanie ustawień dla innych kanałów video. 20

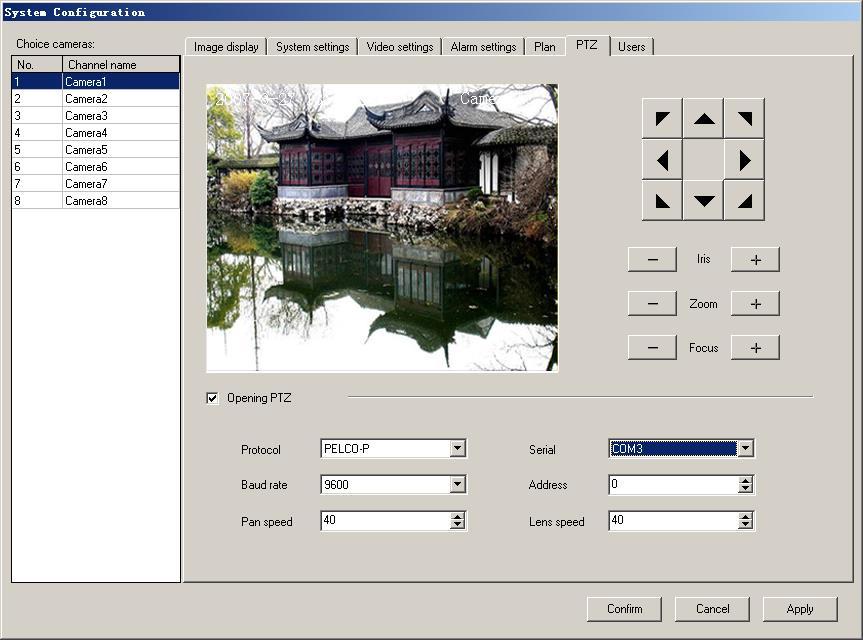

21 3.7 Ustawienia PTZ Funkcja sterowania kamerami obrotowymi lub obrotnicami. Aby sterować urządzeniami PTZ należy poprawnie skonfigurować ustawienia portu: Protocol protokół transmisji; Baudrate szybkość transmisji; Serial numer portu COM; Address adres urządzenia; Lens speed szybkość wysyłania komend. A następnie nawiązać połączenie, przez otwarcie portu w systemie: 21

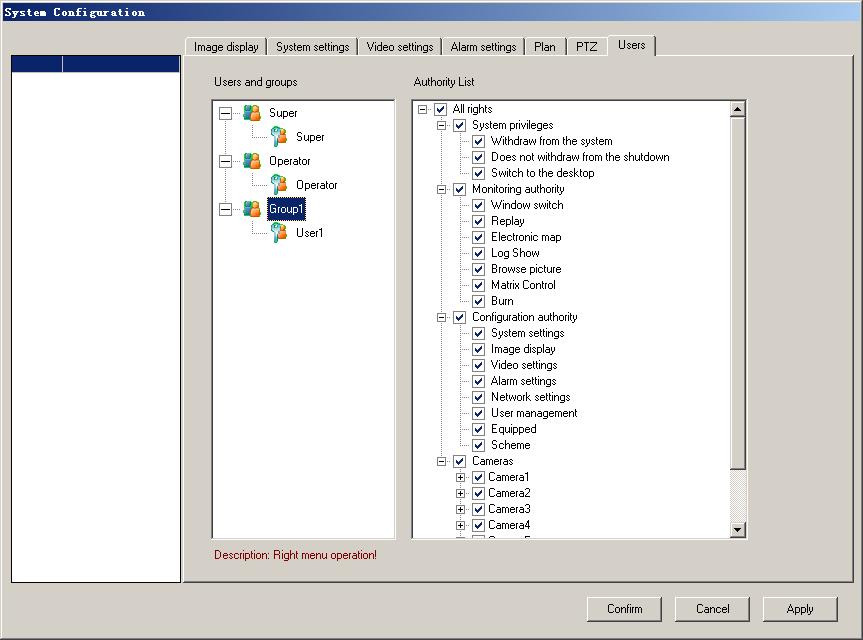

22 3.8 User Settings konta użytkowników Domyślnie w systemie zdefiniowane są dwa konta użytkowników: Super ora Operator. Użytkownik Super posiada dostęp do wszystkich funkcji programu. Dodawać uprawnienia grupom może tylko użytkownik grupy Super. Aby dodać użytkownika lub grupę, kliknij prawym przyciskiem myszy w oknie users and groups i z menu wybierz opcję: Add dodaj lub Modify - modyfikuj All rights wszystkie prawa; System privileges dostęp do systemu operacyjnego; Monitoring authority dodatkowe funkcje programu; Configuration authority dostęp do konfiguracji programu; Cameras dostęp do wybranych kamer. 22

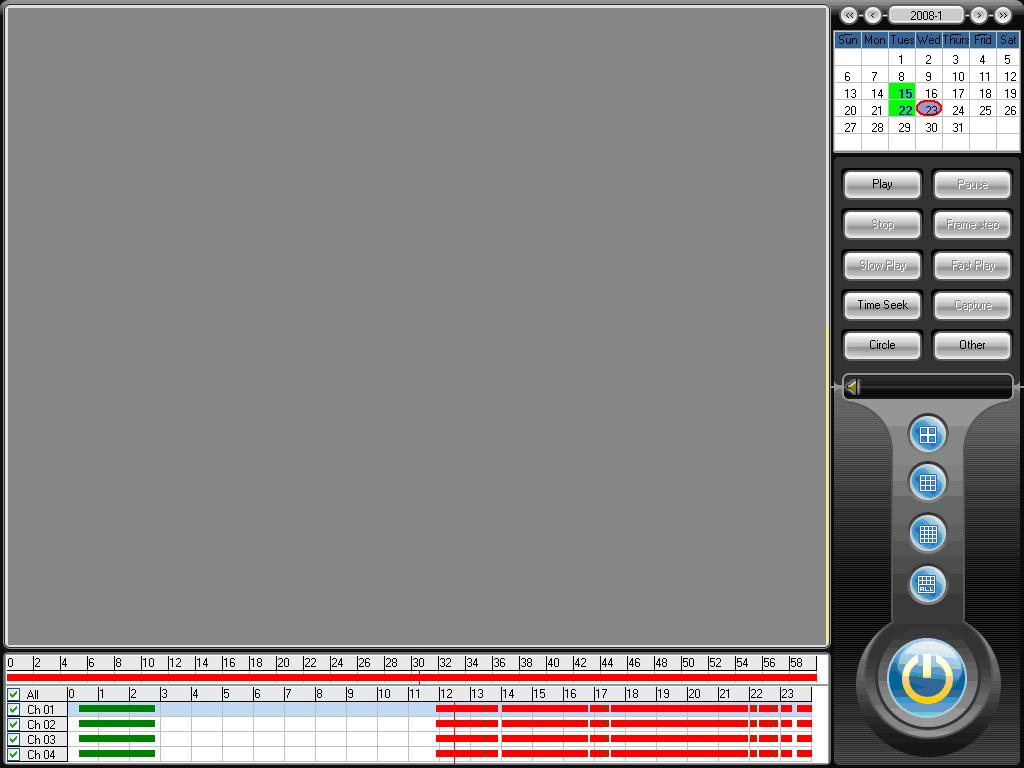

23 4. Odtwarzanie nagrań 4.1 Interfejs odtwarzacza Obszar wyświetlania obrazu: 2. Pasek informujący o zapisanych nagraniach: 3. Czas i data nagrań video: 23

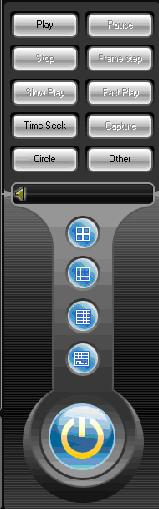

24 4. Panel przycisków: 24

25 4.2 Wyszukiwanie nagrań 1. Wybierz rok i miesiąc z górnego paska: 2. Następnie w wyświetlonym kalendarzu wybierz żądany dzień: 3. Po wybraniu dnia z kalendarze, w dolnym pasu wybierz czas nagrania: 4.3 Odtwarzanie nagrań 1. Na dolnym pasku wybierz kamery do wyświetlenia (All wszystkie). 2. Ustaw kursor odtwarzania na danej godzinie. 3. Kliknij w przycisk Play, aby odtworzyć wybrane nagrania. 4. Aby wprowadzić żądany czas nagrania, użyj przycisku:, a następnie w wyświetlonym oknie wprowadź dane:. 25

26 4.4 Odtwarzanie cykliczne Kliknij przycisk, a następnie podaj zakres odtwarzanego nagrania: Aby pobrać czas z miejsca kursora w dolnym pasku, kliknij przycisk. 26
