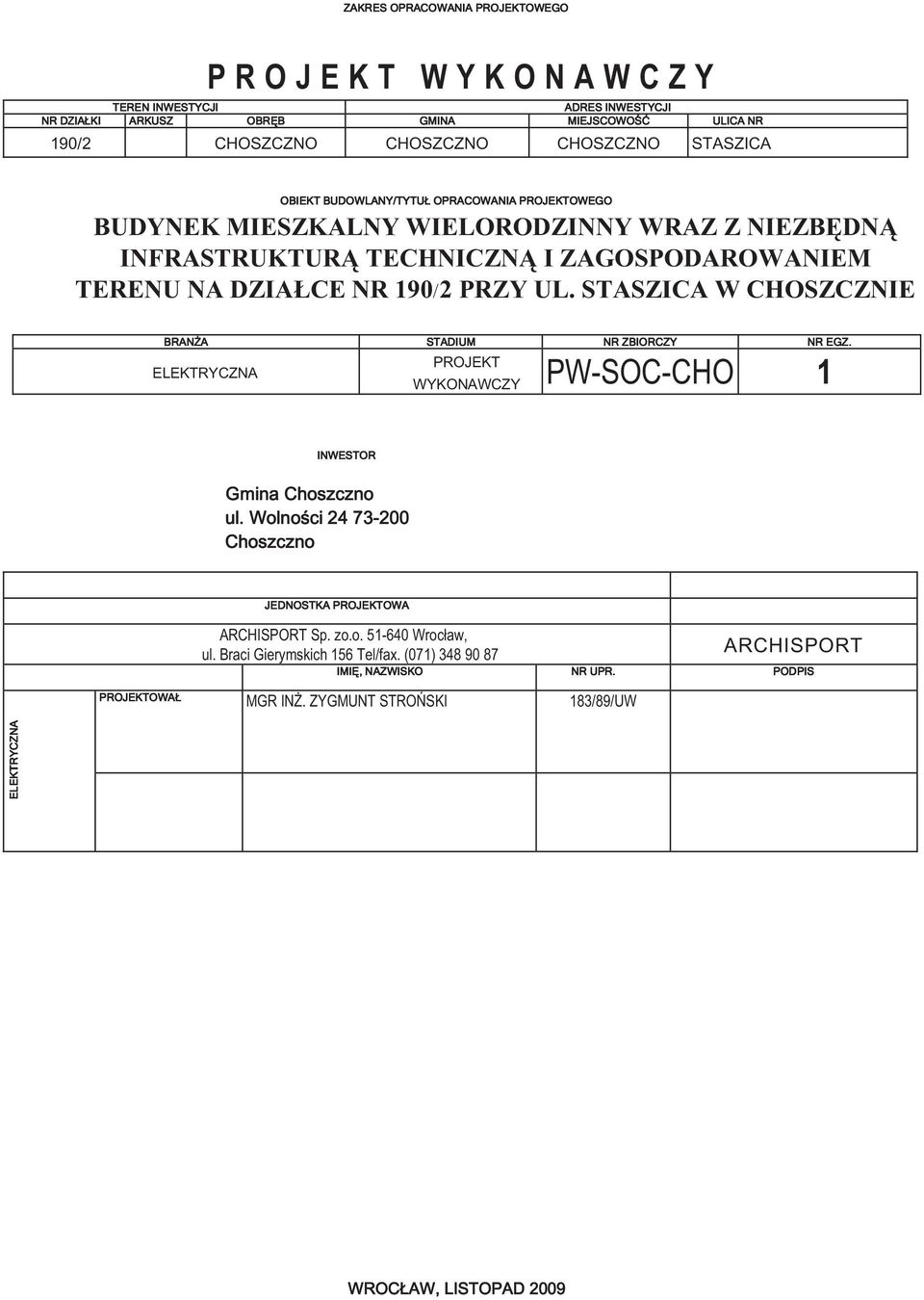

1 BUDYNEK MIESZKALNY WIELORODZINNY WRAZ Z NIEZBDN INFRASTRUKTUR TECHNICZN I ZAGOSPODAROWANIEM TERENU NA DZIAŁCE NR 190/2 PRZY UL. STASZICA W CHOSZCZNIE

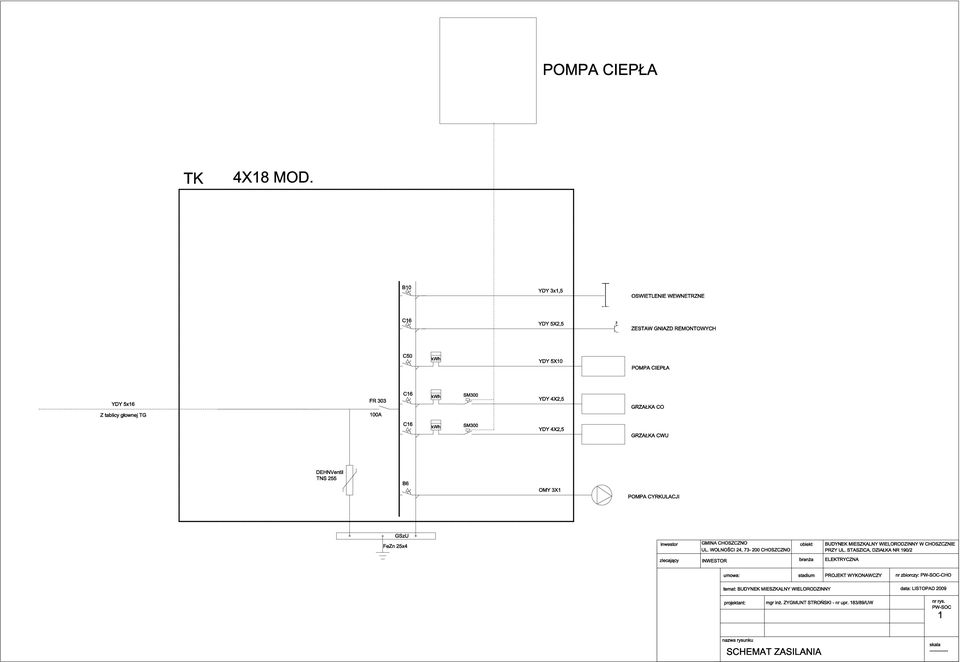

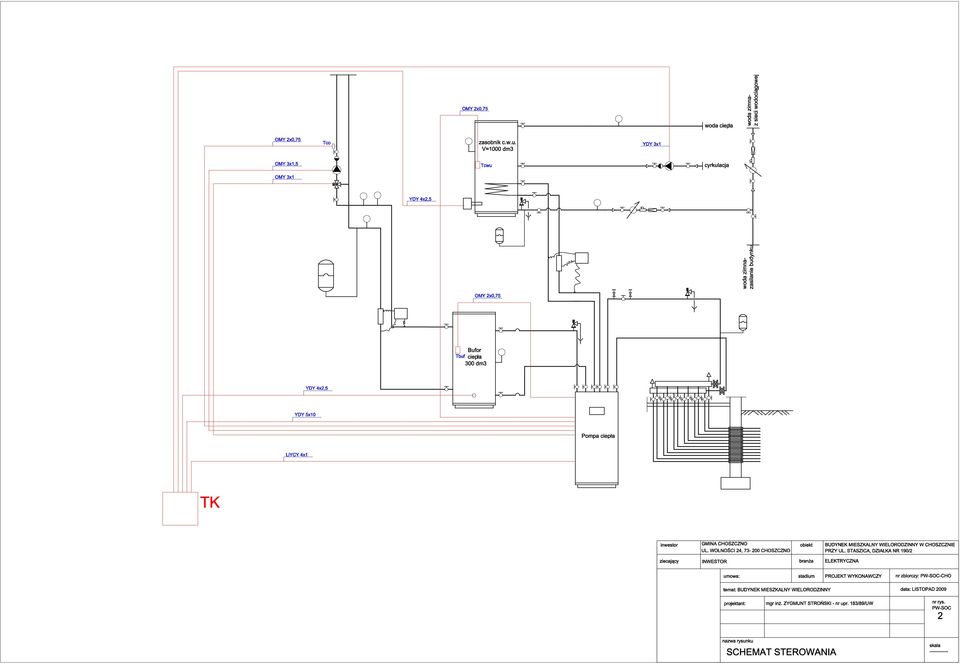

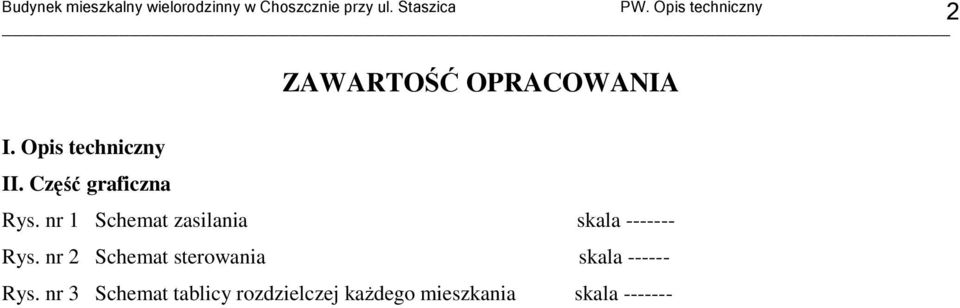

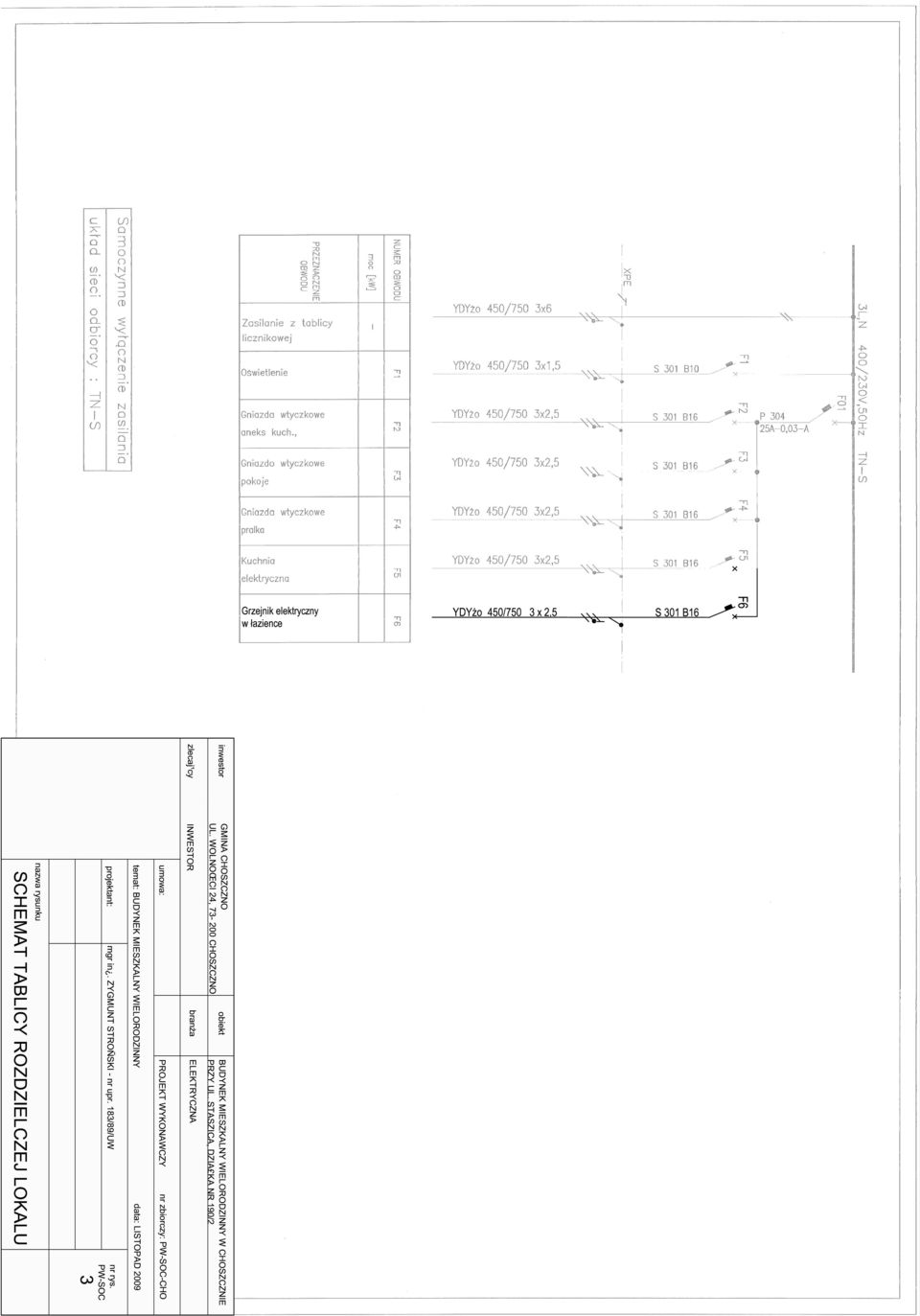

2 2 ZAWARTOŚĆ OPRACOWANIA I. Opis techniczny II. Część graficzna Rys. nr 1 Schemat zasilania skala Rys. nr 2 Schemat sterowania skala Rys. nr 3 Schemat tablicy rozdzielczej kaŝdego mieszkania skala

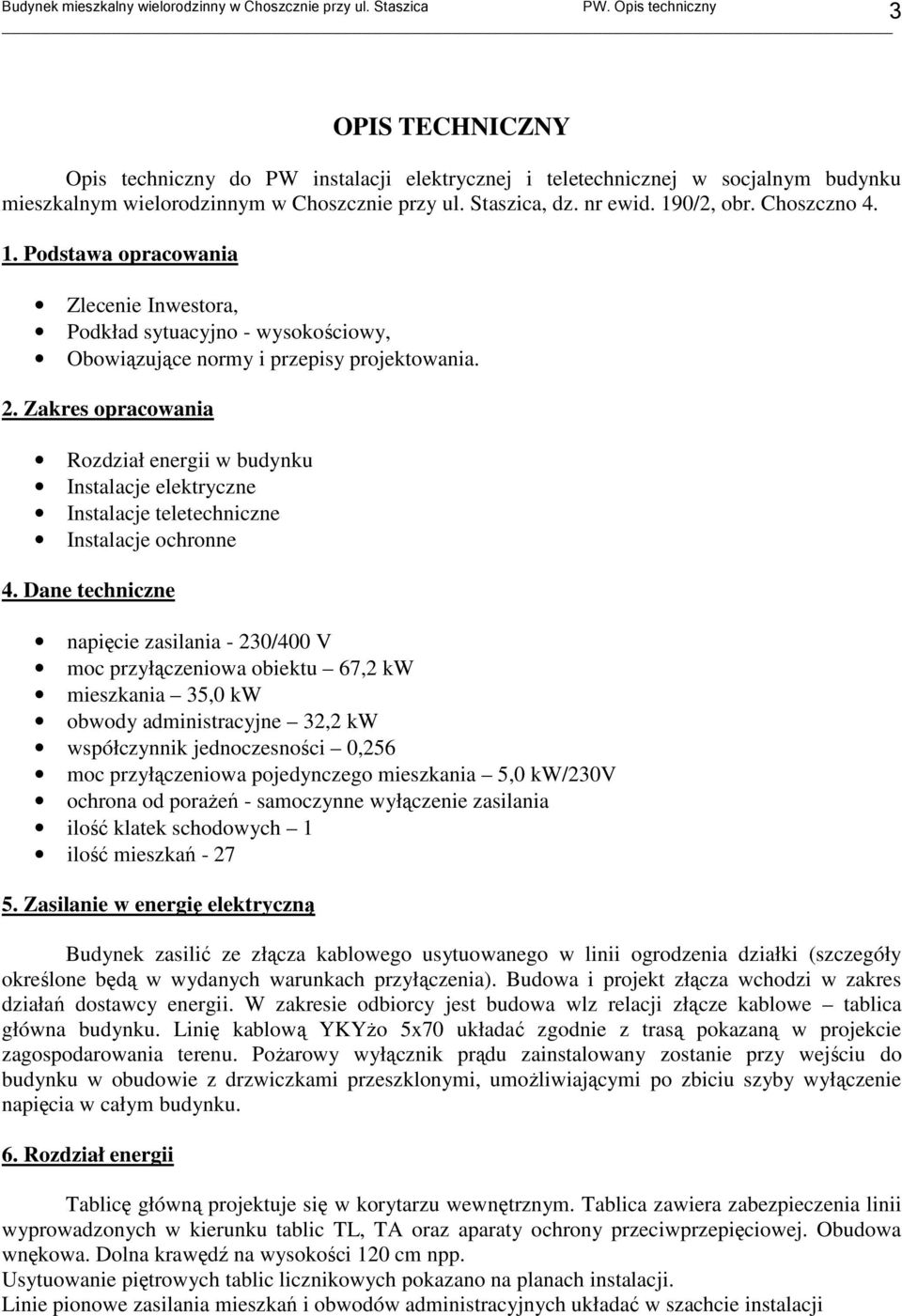

3 3 OPIS TECHNICZNY Opis techniczny do PW instalacji elektrycznej i teletechnicznej w socjalnym budynku mieszkalnym wielorodzinnym w Choszcznie przy ul. Staszica, dz. nr ewid. 190/2, obr. Choszczno Podstawa opracowania Zlecenie Inwestora, Podkład sytuacyjno - wysokościowy, Obowiązujące normy i przepisy projektowania. 2. Zakres opracowania Rozdział energii w budynku Instalacje elektryczne Instalacje teletechniczne Instalacje ochronne 4. Dane techniczne napięcie zasilania - 230/400 V moc przyłączeniowa obiektu 67,2 kw mieszkania 35,0 kw obwody administracyjne 32,2 kw współczynnik jednoczesności 0,256 moc przyłączeniowa pojedynczego mieszkania 5,0 kw/230v ochrona od poraŝeń - samoczynne wyłączenie zasilania ilość klatek schodowych 1 ilość mieszkań Zasilanie w energię elektryczną Budynek zasilić ze złącza kablowego usytuowanego w linii ogrodzenia działki (szczegóły określone będą w wydanych warunkach przyłączenia). Budowa i projekt złącza wchodzi w zakres działań dostawcy energii. W zakresie odbiorcy jest budowa wlz relacji złącze kablowe tablica główna budynku. Linię kablową YKYŜo 5x70 układać zgodnie z trasą pokazaną w projekcie zagospodarowania terenu. PoŜarowy wyłącznik prądu zainstalowany zostanie przy wejściu do budynku w obudowie z drzwiczkami przeszklonymi, umoŝliwiającymi po zbiciu szyby wyłączenie napięcia w całym budynku. 6. Rozdział energii Tablicę główną projektuje się w korytarzu wewnętrznym. Tablica zawiera zabezpieczenia linii wyprowadzonych w kierunku tablic TL, TA oraz aparaty ochrony przeciwprzepięciowej. Obudowa wnękowa. Dolna krawędź na wysokości 120 cm npp. Usytuowanie piętrowych tablic licznikowych pokazano na planach instalacji. Linie pionowe zasilania mieszkań i obwodów administracyjnych układać w szachcie instalacji

Zakres opracowania Rozdział energii w budynku Instalacje elektryczne Instalacje teletechniczne Instalacje ochronne 4.

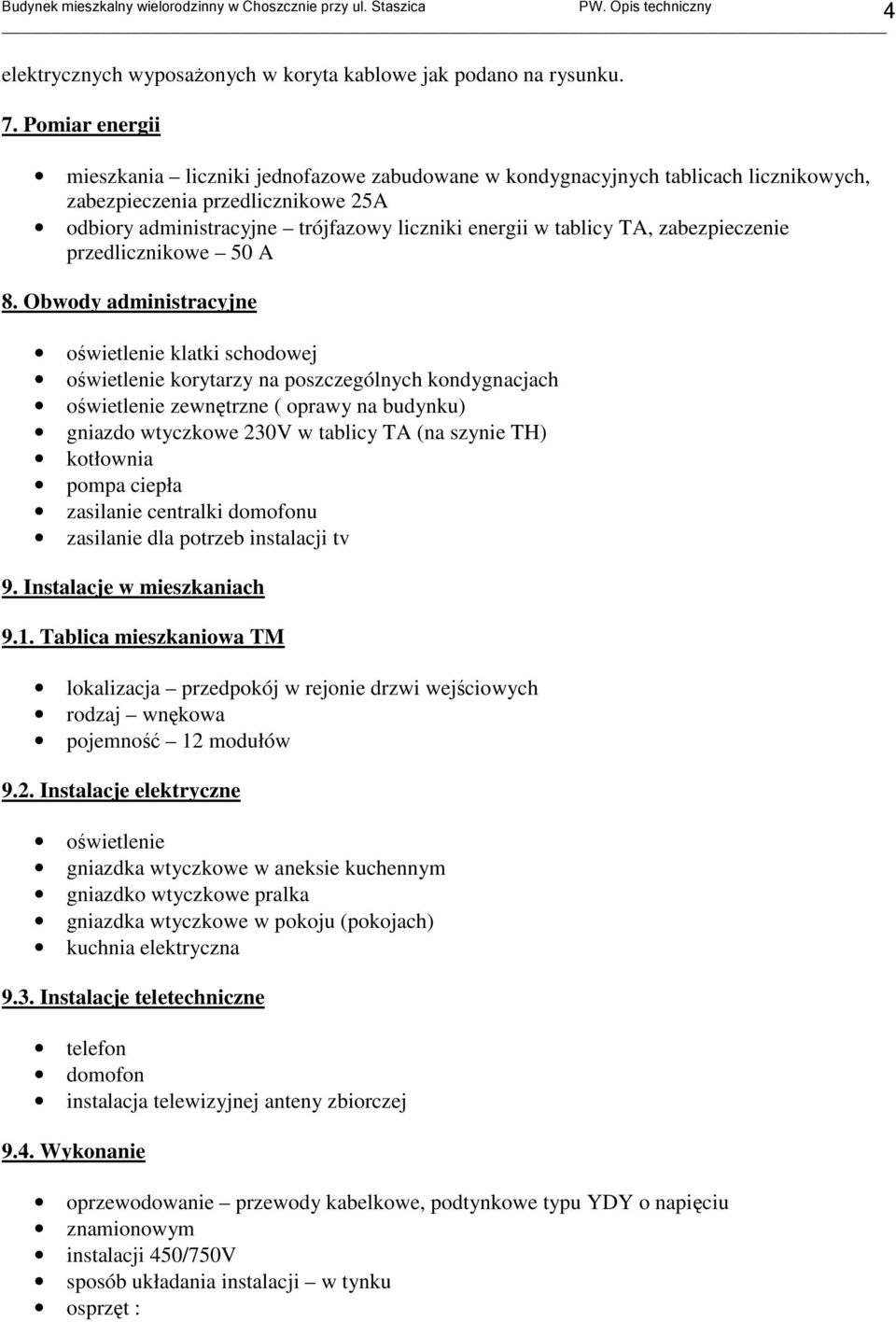

4 4 elektrycznych wyposaŝonych w koryta kablowe jak podano na rysunku. 7. Pomiar energii mieszkania liczniki jednofazowe zabudowane w kondygnacyjnych tablicach licznikowych, zabezpieczenia przedlicznikowe 25A odbiory administracyjne trójfazowy liczniki energii w tablicy TA, zabezpieczenie przedlicznikowe 50 A 8. Obwody administracyjne oświetlenie klatki schodowej oświetlenie korytarzy na poszczególnych kondygnacjach oświetlenie zewnętrzne ( oprawy na budynku) gniazdo wtyczkowe 230V w tablicy TA (na szynie TH) kotłownia pompa ciepła zasilanie centralki domofonu zasilanie dla potrzeb instalacji tv 9. Instalacje w mieszkaniach 9.1. Tablica mieszkaniowa TM lokalizacja przedpokój w rejonie drzwi wejściowych rodzaj wnękowa pojemność 12 modułów 9.2. Instalacje elektryczne oświetlenie gniazdka wtyczkowe w aneksie kuchennym gniazdko wtyczkowe pralka gniazdka wtyczkowe w pokoju (pokojach) kuchnia elektryczna 9.3. Instalacje teletechniczne telefon domofon instalacja telewizyjnej anteny zbiorczej 9.4. Wykonanie oprzewodowanie przewody kabelkowe, podtynkowe typu YDY o napięciu znamionowym instalacji 450/750V sposób układania instalacji w tynku osprzęt :

TA, zabezpieczenie przedlicznikowe 50 A 8.

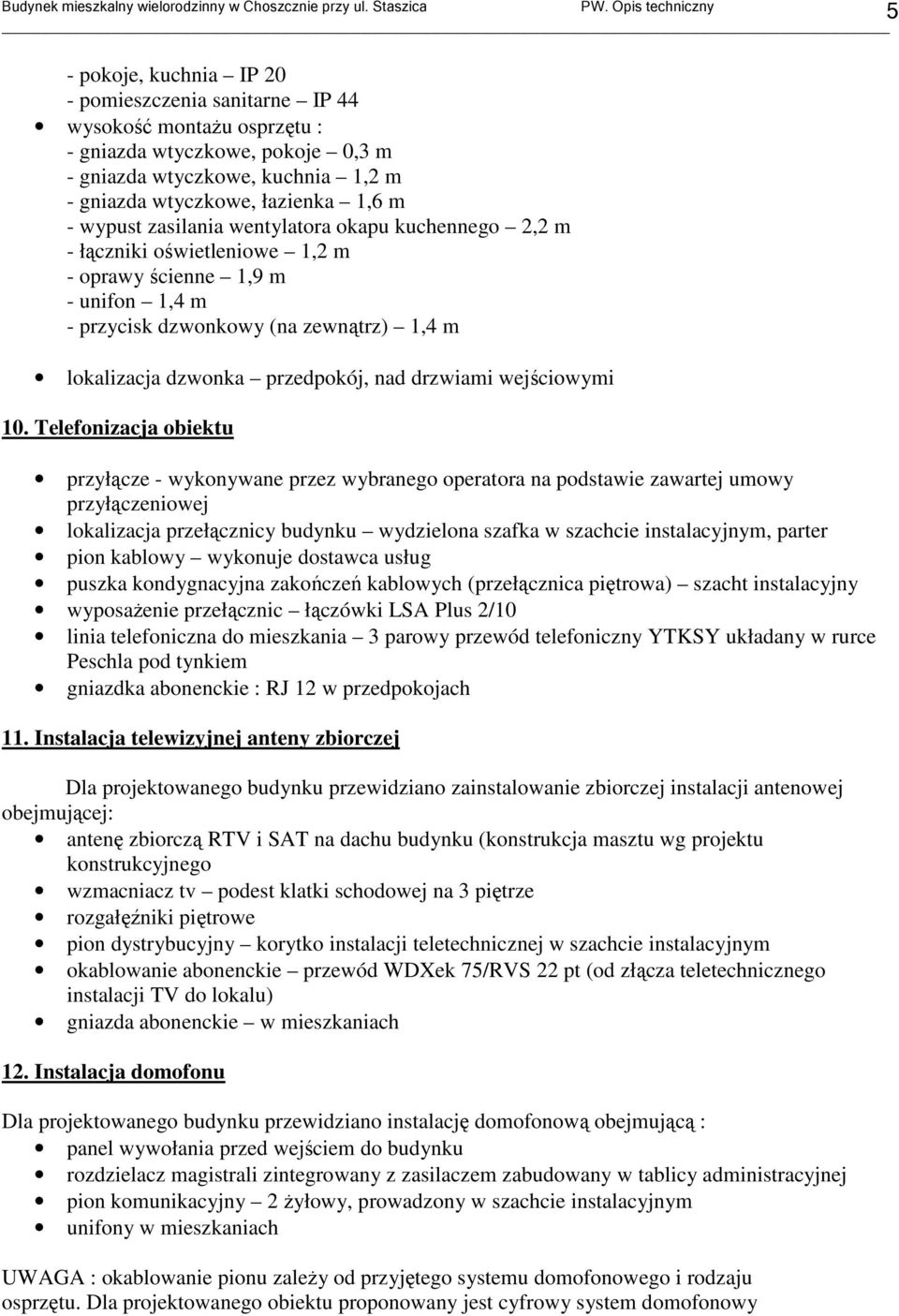

5 5 - pokoje, kuchnia IP 20 - pomieszczenia sanitarne IP 44 wysokość montaŝu osprzętu : - gniazda wtyczkowe, pokoje 0,3 m - gniazda wtyczkowe, kuchnia 1,2 m - gniazda wtyczkowe, łazienka 1,6 m - wypust zasilania wentylatora okapu kuchennego 2,2 m - łączniki oświetleniowe 1,2 m - oprawy ścienne 1,9 m - unifon 1,4 m - przycisk dzwonkowy (na zewnątrz) 1,4 m lokalizacja dzwonka przedpokój, nad drzwiami wejściowymi 10. Telefonizacja obiektu przyłącze - wykonywane przez wybranego operatora na podstawie zawartej umowy przyłączeniowej lokalizacja przełącznicy budynku wydzielona szafka w szachcie instalacyjnym, parter pion kablowy wykonuje dostawca usług puszka kondygnacyjna zakończeń kablowych (przełącznica piętrowa) szacht instalacyjny wyposaŝenie przełącznic łączówki LSA Plus 2/10 linia telefoniczna do mieszkania 3 parowy przewód telefoniczny YTKSY układany w rurce Peschla pod tynkiem gniazdka abonenckie : RJ 12 w przedpokojach 11. Instalacja telewizyjnej anteny zbiorczej Dla projektowanego budynku przewidziano zainstalowanie zbiorczej instalacji antenowej obejmującej: antenę zbiorczą RTV i SAT na dachu budynku (konstrukcja masztu wg projektu konstrukcyjnego wzmacniacz tv podest klatki schodowej na 3 piętrze rozgałęźniki piętrowe pion dystrybucyjny korytko instalacji teletechnicznej w szachcie instalacyjnym okablowanie abonenckie przewód WDXek 75/RVS 22 pt (od złącza teletechnicznego instalacji TV do lokalu) gniazda abonenckie w mieszkaniach 12. Instalacja domofonu Dla projektowanego budynku przewidziano instalację domofonową obejmującą : panel wywołania przed wejściem do budynku rozdzielacz magistrali zintegrowany z zasilaczem zabudowany w tablicy administracyjnej pion komunikacyjny 2 Ŝyłowy, prowadzony w szachcie instalacyjnym unifony w mieszkaniach UWAGA : okablowanie pionu zaleŝy od przyjętego systemu domofonowego i rodzaju osprzętu. Dla projektowanego obiektu proponowany jest cyfrowy system domofonowy

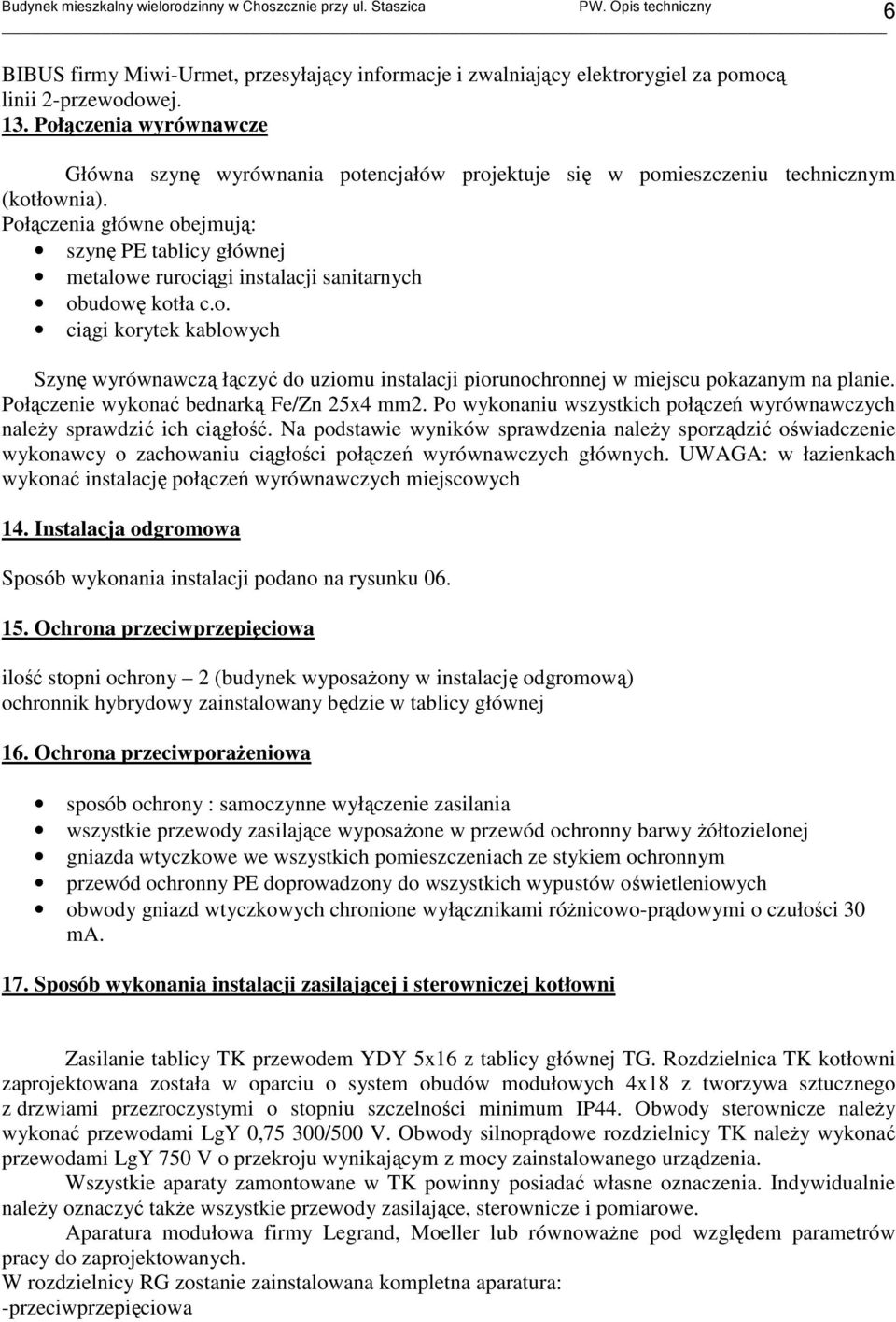

6 6 BIBUS firmy Miwi-Urmet, przesyłający informacje i zwalniający elektrorygiel za pomocą linii 2-przewodowej. 13. Połączenia wyrównawcze Główna szynę wyrównania potencjałów projektuje się w pomieszczeniu technicznym (kotłownia). Połączenia główne obejmują: szynę PE tablicy głównej metalowe rurociągi instalacji sanitarnych obudowę kotła c.o. ciągi korytek kablowych Szynę wyrównawczą łączyć do uziomu instalacji piorunochronnej w miejscu pokazanym na planie. Połączenie wykonać bednarką Fe/Zn 25x4 mm2. Po wykonaniu wszystkich połączeń wyrównawczych naleŝy sprawdzić ich ciągłość. Na podstawie wyników sprawdzenia naleŝy sporządzić oświadczenie wykonawcy o zachowaniu ciągłości połączeń wyrównawczych głównych. UWAGA: w łazienkach wykonać instalację połączeń wyrównawczych miejscowych 14. Instalacja odgromowa Sposób wykonania instalacji podano na rysunku Ochrona przeciwprzepięciowa ilość stopni ochrony 2 (budynek wyposaŝony w instalację odgromową) ochronnik hybrydowy zainstalowany będzie w tablicy głównej 16. Ochrona przeciwporaŝeniowa sposób ochrony : samoczynne wyłączenie zasilania wszystkie przewody zasilające wyposaŝone w przewód ochronny barwy Ŝółtozielonej gniazda wtyczkowe we wszystkich pomieszczeniach ze stykiem ochronnym przewód ochronny PE doprowadzony do wszystkich wypustów oświetleniowych obwody gniazd wtyczkowych chronione wyłącznikami róŝnicowo-prądowymi o czułości 30 ma. 17. Sposób wykonania instalacji zasilającej i sterowniczej kotłowni Zasilanie tablicy TK przewodem YDY 5x16 z tablicy głównej TG. Rozdzielnica TK kotłowni zaprojektowana została w oparciu o system obudów modułowych 4x18 z tworzywa sztucznego z drzwiami przezroczystymi o stopniu szczelności minimum IP44. Obwody sterownicze naleŝy wykonać przewodami LgY 0,75 300/500 V. Obwody silnoprądowe rozdzielnicy TK naleŝy wykonać przewodami LgY 750 V o przekroju wynikającym z mocy zainstalowanego urządzenia. Wszystkie aparaty zamontowane w TK powinny posiadać własne oznaczenia. Indywidualnie naleŝy oznaczyć takŝe wszystkie przewody zasilające, sterownicze i pomiarowe. Aparatura modułowa firmy Legrand, Moeller lub równowaŝne pod względem parametrów pracy do zaprojektowanych. W rozdzielnicy RG zostanie zainstalowana kompletna aparatura: -przeciwprzepięciowa

Połączenia główne obejmują: szynę PE tablicy głównej metalowe rurociągi instalacji sanitarnych obudowę kotła c.o. ciągi korytek kablowych Szynę wyrównawczą łączyć do uziomu instalacji piorunochronnej w miejscu pokazanym na planie.

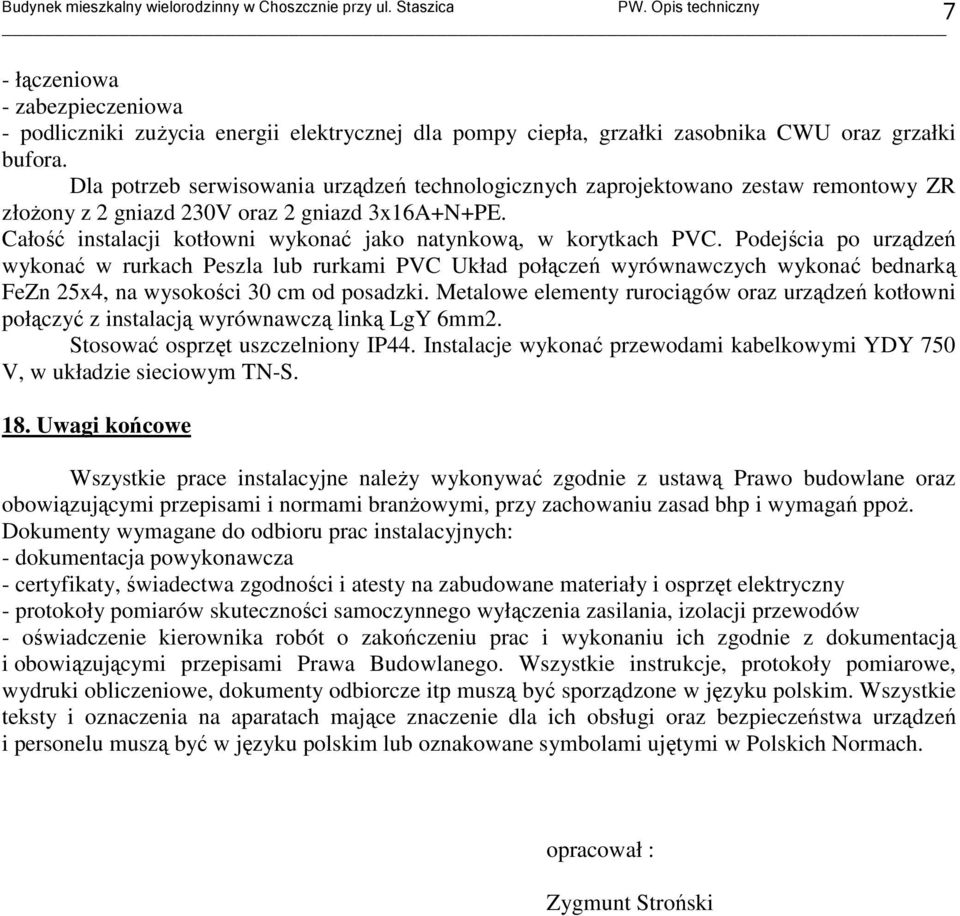

7 7 - łączeniowa - zabezpieczeniowa - podliczniki zuŝycia energii elektrycznej dla pompy ciepła, grzałki zasobnika CWU oraz grzałki bufora. Dla potrzeb serwisowania urządzeń technologicznych zaprojektowano zestaw remontowy ZR złoŝony z 2 gniazd 230V oraz 2 gniazd 3x16A+N+PE. Całość instalacji kotłowni wykonać jako natynkową, w korytkach PVC. Podejścia po urządzeń wykonać w rurkach Peszla lub rurkami PVC Układ połączeń wyrównawczych wykonać bednarką FeZn 25x4, na wysokości 30 cm od posadzki. Metalowe elementy rurociągów oraz urządzeń kotłowni połączyć z instalacją wyrównawczą linką LgY 6mm2. Stosować osprzęt uszczelniony IP44. Instalacje wykonać przewodami kabelkowymi YDY 750 V, w układzie sieciowym TN-S. 18. Uwagi końcowe Wszystkie prace instalacyjne naleŝy wykonywać zgodnie z ustawą Prawo budowlane oraz obowiązującymi przepisami i normami branŝowymi, przy zachowaniu zasad bhp i wymagań ppoŝ. Dokumenty wymagane do odbioru prac instalacyjnych: - dokumentacja powykonawcza - certyfikaty, świadectwa zgodności i atesty na zabudowane materiały i osprzęt elektryczny - protokoły pomiarów skuteczności samoczynnego wyłączenia zasilania, izolacji przewodów - oświadczenie kierownika robót o zakończeniu prac i wykonaniu ich zgodnie z dokumentacją i obowiązującymi przepisami Prawa Budowlanego. Wszystkie instrukcje, protokoły pomiarowe, wydruki obliczeniowe, dokumenty odbiorcze itp muszą być sporządzone w języku polskim. Wszystkie teksty i oznaczenia na aparatach mające znaczenie dla ich obsługi oraz bezpieczeństwa urządzeń i personelu muszą być w języku polskim lub oznakowane symbolami ujętymi w Polskich Normach. opracował : Zygmunt Stroński

Całość instalacji kotłowni wykonać jako natynkową, w korytkach PVC.
