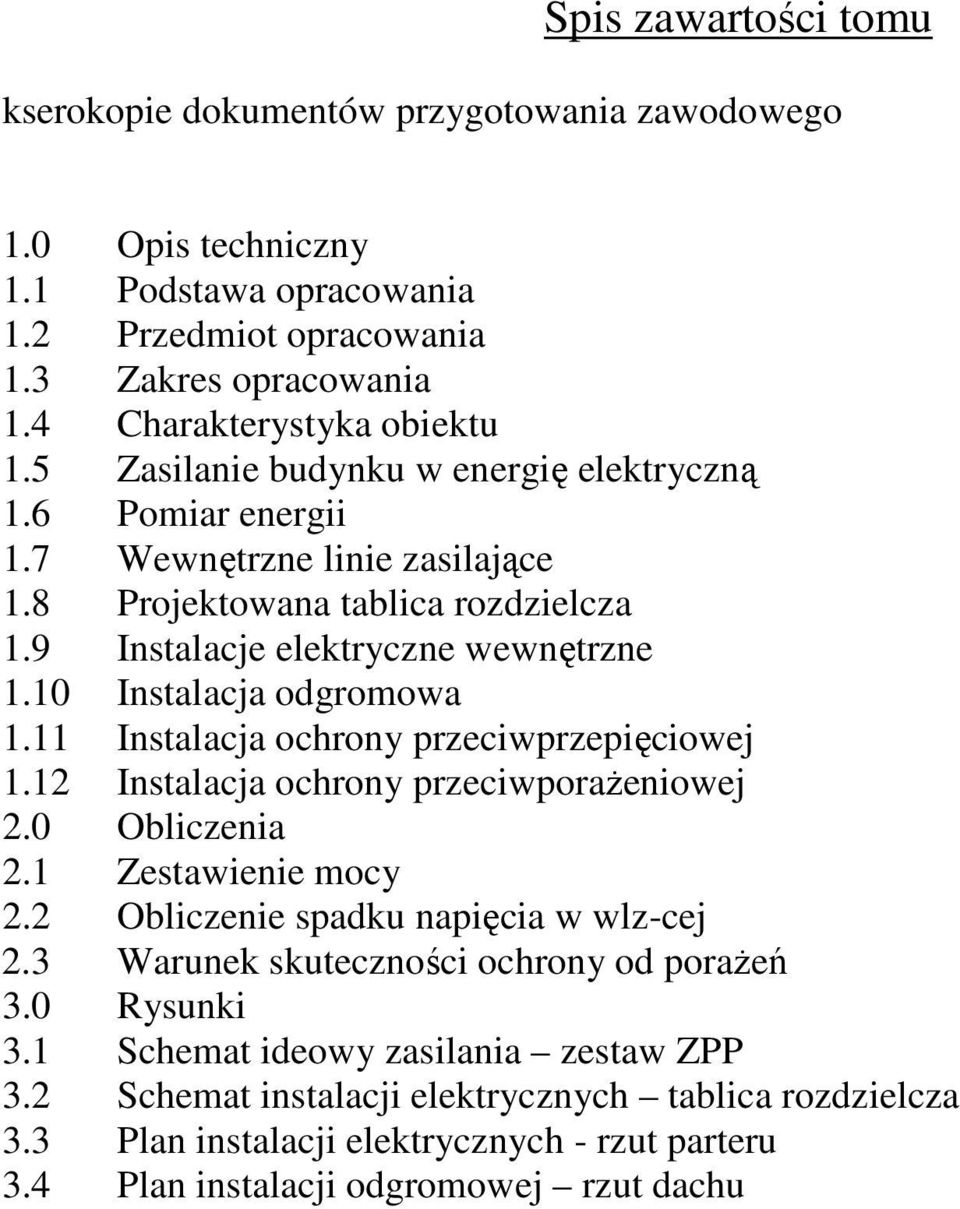

2 Spis zawartości tomu kserokopie dokumentów przygotowania zawodowego 1.0 Opis techniczny 1.1 Podstawa opracowania 1.2 Przedmiot opracowania 1. Zakres opracowania 1.4 Charakterystyka obiektu 1.5 Zasilanie budynku w energię elektryczną 1.6 Pomiar energii 1.7 Wewnętrzne linie zasilające 1.8 Projektowana tablica rozdzielcza 1.9 Instalacje elektryczne wewnętrzne 1.10 Instalacja odgromowa 1.11 Instalacja ochrony przeciwprzepięciowej 1.12 Instalacja ochrony przeciwporaŝeniowej 2.0 Obliczenia 2.1 Zestawienie mocy 2.2 Obliczenie spadku napięcia w wlz-cej 2. Warunek skuteczności ochrony od poraŝeń.0 Rysunki.1 Schemat ideowy zasilania zestaw ZPP.2 Schemat instalacji elektrycznych tablica rozdzielcza. Plan instalacji elektrycznych - rzut parteru.4 Plan instalacji odgromowej rzut dachu

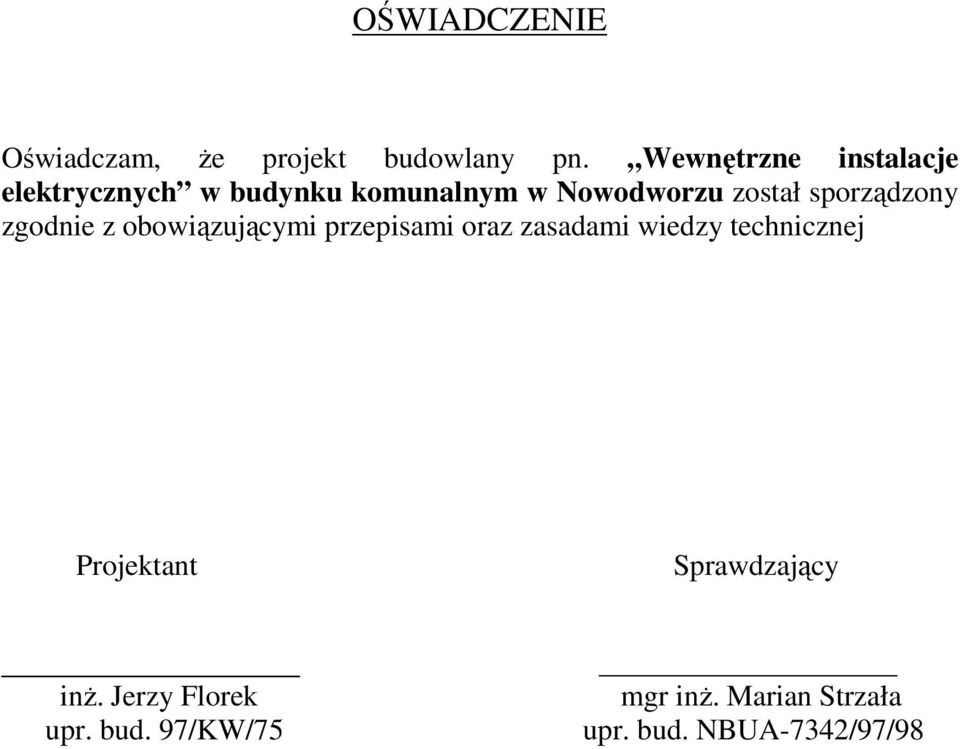

3 OŚWIADCZENIE Oświadczam, Ŝe projekt budowlany pn. Wewnętrzne instalacje elektrycznych w budynku komunalnym w Nowodworzu został sporządzony zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej Projektant Sprawdzający inŝ. Jerzy Florek upr. bud. 97/KW/75 mgr inŝ. Marian Strzała upr. bud. NUA-742/97/98

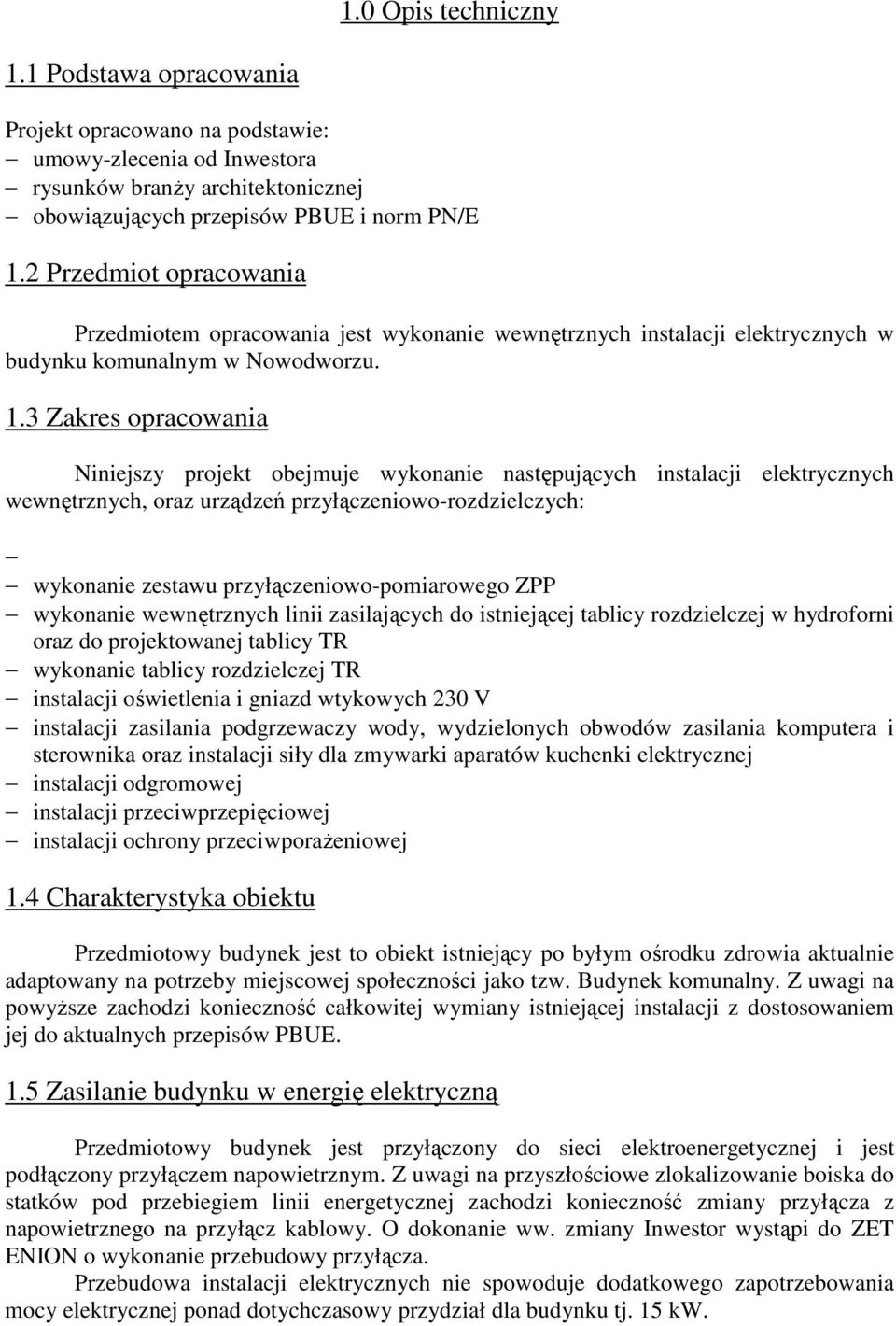

4 1.0 Opis techniczny 1.1 Podstawa opracowania Projekt opracowano na podstawie: umowy-zlecenia od Inwestora rysunków branŝy architektonicznej obowiązujących przepisów PUE i norm PN/E 1.2 Przedmiot opracowania Przedmiotem opracowania jest wykonanie wewnętrznych instalacji elektrycznych w budynku komunalnym w Nowodworzu. 1. Zakres opracowania Niniejszy projekt obejmuje wykonanie następujących instalacji elektrycznych wewnętrznych, oraz urządzeń przyłączeniowo-rozdzielczych: wykonanie zestawu przyłączeniowo-pomiarowego ZPP wykonanie wewnętrznych linii zasilających do istniejącej tablicy rozdzielczej w hydroforni oraz do projektowanej tablicy TR wykonanie tablicy rozdzielczej TR instalacji oświetlenia i gniazd wtykowych 20 V instalacji zasilania podgrzewaczy wody, wydzielonych obwodów zasilania komputera i sterownika oraz instalacji siły dla zmywarki aparatów kuchenki elektrycznej instalacji odgromowej instalacji przeciwprzepięciowej instalacji ochrony przeciwporaŝeniowej 1.4 Charakterystyka obiektu Przedmiotowy budynek jest to obiekt istniejący po byłym ośrodku zdrowia aktualnie adaptowany na potrzeby miejscowej społeczności jako tzw. udynek komunalny. Z uwagi na powyŝsze zachodzi konieczność całkowitej wymiany istniejącej instalacji z dostosowaniem jej do aktualnych przepisów PUE. 1.5 Zasilanie budynku w energię elektryczną Przedmiotowy budynek jest przyłączony do sieci elektroenergetycznej i jest podłączony przyłączem napowietrznym. Z uwagi na przyszłościowe zlokalizowanie boiska do statków pod przebiegiem linii energetycznej zachodzi konieczność zmiany przyłącza z napowietrznego na przyłącz kablowy. O dokonanie ww. zmiany Inwestor wystąpi do ZET ENION o wykonanie przebudowy przyłącza. Przebudowa instalacji elektrycznych nie spowoduje dodatkowego zapotrzebowania mocy elektrycznej ponad dotychczasowy przydział dla budynku tj. 15 kw.

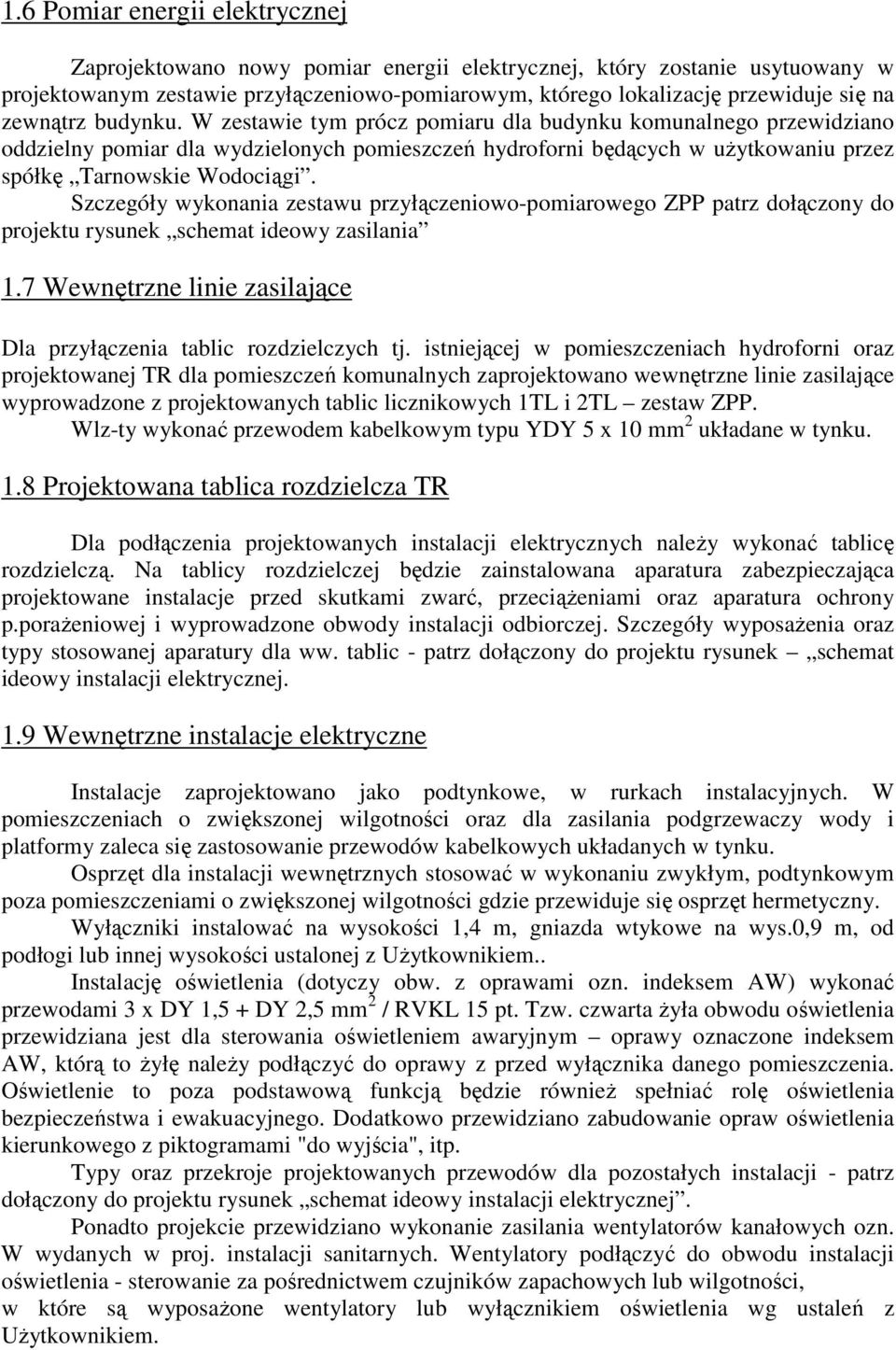

5 1.6 Pomiar energii elektrycznej Zaprojektowano nowy pomiar energii elektrycznej, który zostanie usytuowany w projektowanym zestawie przyłączeniowo-pomiarowym, którego lokalizację przewiduje się na zewnątrz budynku. W zestawie tym prócz pomiaru dla budynku komunalnego przewidziano oddzielny pomiar dla wydzielonych pomieszczeń hydroforni będących w uŝytkowaniu przez spółkę Tarnowskie Wodociągi. Szczegóły wykonania zestawu przyłączeniowo-pomiarowego ZPP patrz dołączony do projektu rysunek schemat ideowy zasilania 1.7 Wewnętrzne linie zasilające Dla przyłączenia tablic rozdzielczych tj. istniejącej w pomieszczeniach hydroforni oraz projektowanej TR dla pomieszczeń komunalnych zaprojektowano wewnętrzne linie zasilające wyprowadzone z projektowanych tablic licznikowych 1TL i 2TL zestaw ZPP. Wlz-ty wykonać przewodem kabelkowym typu YDY 5 x 10 mm 2 układane w tynku. 1.8 Projektowana tablica rozdzielcza TR Dla podłączenia projektowanych instalacji elektrycznych naleŝy wykonać tablicę rozdzielczą. Na tablicy rozdzielczej będzie zainstalowana aparatura zabezpieczająca projektowane instalacje przed skutkami zwarć, przeciąŝeniami oraz aparatura ochrony p.poraŝeniowej i wyprowadzone obwody instalacji odbiorczej. Szczegóły wyposaŝenia oraz typy stosowanej aparatury dla ww. tablic - patrz dołączony do projektu rysunek schemat ideowy instalacji elektrycznej. 1.9 Wewnętrzne instalacje elektryczne Instalacje zaprojektowano jako podtynkowe, w rurkach instalacyjnych. W pomieszczeniach o zwiększonej wilgotności oraz dla zasilania podgrzewaczy wody i platformy zaleca się zastosowanie przewodów kabelkowych układanych w tynku. Osprzęt dla instalacji wewnętrznych stosować w wykonaniu zwykłym, podtynkowym poza pomieszczeniami o zwiększonej wilgotności gdzie przewiduje się osprzęt hermetyczny. Wyłączniki instalować na wysokości 1,4 m, gniazda wtykowe na wys.0,9 m, od podłogi lub innej wysokości ustalonej z UŜytkownikiem.. Instalację oświetlenia (dotyczy obw. z oprawami ozn. indeksem AW) wykonać przewodami x DY 1,5 DY 2,5 mm 2 / RVKL 15 pt. Tzw. czwarta Ŝyła obwodu oświetlenia przewidziana jest dla sterowania oświetleniem awaryjnym oprawy oznaczone indeksem AW, którą to Ŝyłę naleŝy podłączyć do oprawy z przed wyłącznika danego pomieszczenia. Oświetlenie to poza podstawową funkcją będzie równieŝ spełniać rolę oświetlenia bezpieczeństwa i ewakuacyjnego. Dodatkowo przewidziano zabudowanie opraw oświetlenia kierunkowego z piktogramami "do wyjścia", itp. Typy oraz przekroje projektowanych przewodów dla pozostałych instalacji - patrz dołączony do projektu rysunek schemat ideowy instalacji elektrycznej. Ponadto projekcie przewidziano wykonanie zasilania wentylatorów kanałowych ozn. W wydanych w proj. instalacji sanitarnych. Wentylatory podłączyć do obwodu instalacji oświetlenia - sterowanie za pośrednictwem czujników zapachowych lub wilgotności, w które są wyposaŝone wentylatory lub wyłącznikiem oświetlenia wg ustaleń z UŜytkownikiem.

6 Dla części wyposaŝenia technicznego w wybranych pomieszczeniach jak komputery, podgrzewacze wody, kuchenka elektryczna, zmywarka oraz sterownik kotła CO zaprojektowano wydzielone obwody wyprowadzone z ww. tablicy rozdzielczej. Dobór ilości opraw został dokonany metodą sprawności i przy natęŝeniach: 100 Lx dla korytarzy (komunikacji wewnętrznej) oraz pomieszczeń pomocniczych 200 Lx dla sanitariatów 00 Lx dla pomieszczeń świetlicowych i biura oraz kuchni Uwaga: W projekcie zastosowano oprawy wg. programu i produkcji f-my ES-SYSTEM Kraków. W sprawach szczegółowych naleŝy kontaktować się przedstawicielem f-my p. Filipem Kręciochem tel. (012) W przypadku zmiany zaproponowanych opraw konieczny kontakt z projektantem niniejszego opracowania 1.10 Instalacja odgromowa Projekt przewiduje wykonanie instalacji odgromowej dla budynku. Jako zwody wykorzystać metalowe pokrycie dachu blacha stalowa powlekana. Na kominach i kominkach wentylacyjnych wykonać zwody niskie nieizolowane drutem Fe/Zn 8 mm. Przewody odprowadzające wykonać drutem Fe/Zn 8 mm i sprowadzić je do uziomu w rurce R 22 układanej pod tynkiem elewacji. Jako uziom wykorzystać dotychczasowy po uprzednim stwierdzeniu jego technicznej przydatności lub przypadku braku takiej moŝliwości wykonać nowy w miejsce istniejącego albo wykonać uziomy pionowe wg metody GALMAR Połączenie instalacji odgromowej z uziomem (przewody odprowadzające) wykonać za pośrednictwem złączy kontrolnych na wysokości 0, m od terenu we wnękach zamykanych osłonami. Nad wywietrzakami, kominkami wentylacyjnymi, wykonać miejscowe zwody pionowe i połączyć z instalacją odgromową na dachu w sposób trwały np. zaciskiem śrubowym. Instalację odgromową wykonać zgodnie z normą PN 86/E-0500/01 i Instalacja ochrony przeciwprzepięciowej Projektowane instalacje oraz zainstalowane urządzenia będą chronione przed skutkami przepięć spowodowanych tak wyładowaniami atmosferycznymi jak równieŝ łączeniowymi. W tym celu, na proj. tablicy rozdzielczej naleŝy zainstalować kpl. ochronników klasy C zapewniających I-szy i II-gi stopień ochrony np. DEHN ventil. W gniazdach zasilających komputery instalować ochronniki stanowiące III stopień ochrony p.przepieciowej klasa D Całość prac związanych z instalacją ochronną wykonać zgodnie z normą PN-IEC Instalacja ochronny przeciwporaŝeniowej

7 Sieć pracuje w układzie TN. Jako system ochrony od poraŝeń zastosować tzw. szybkie wyłączenie. ędzie to realizowane przez zastosowanie w inst. wewnętrznych wyłączników serii S- 270 oraz wyłączników róŝnicowoprądowych o prądzie róŝnicowym równym I=0,0 A. Obudowę szafki rozdzielczej zaprojektowano w II-giej klasie ochronności W złączu kablowym ZK1 zestawu ZPP wykonać rozdzielenie przewodu PEN na przewód neutralny N i przewód ochronny PE wlz wykonać jako 5-cio przewodową. Zacisk PEN (PE) uziemić - wartość oporności uziemienia nie moŝe przekraczać wartości 0 Ω. Przewód ochronny w całym obiekcie nie moŝe być rozłączalny a kolor jego izolacji jednolity, Ŝółto-zielony. Całość prac związanych z instalacją ochronny przeciwporaŝeniowej wykonać zgodnie z normą PN-IEC Zestawienie mocy 2.0 Obliczenia

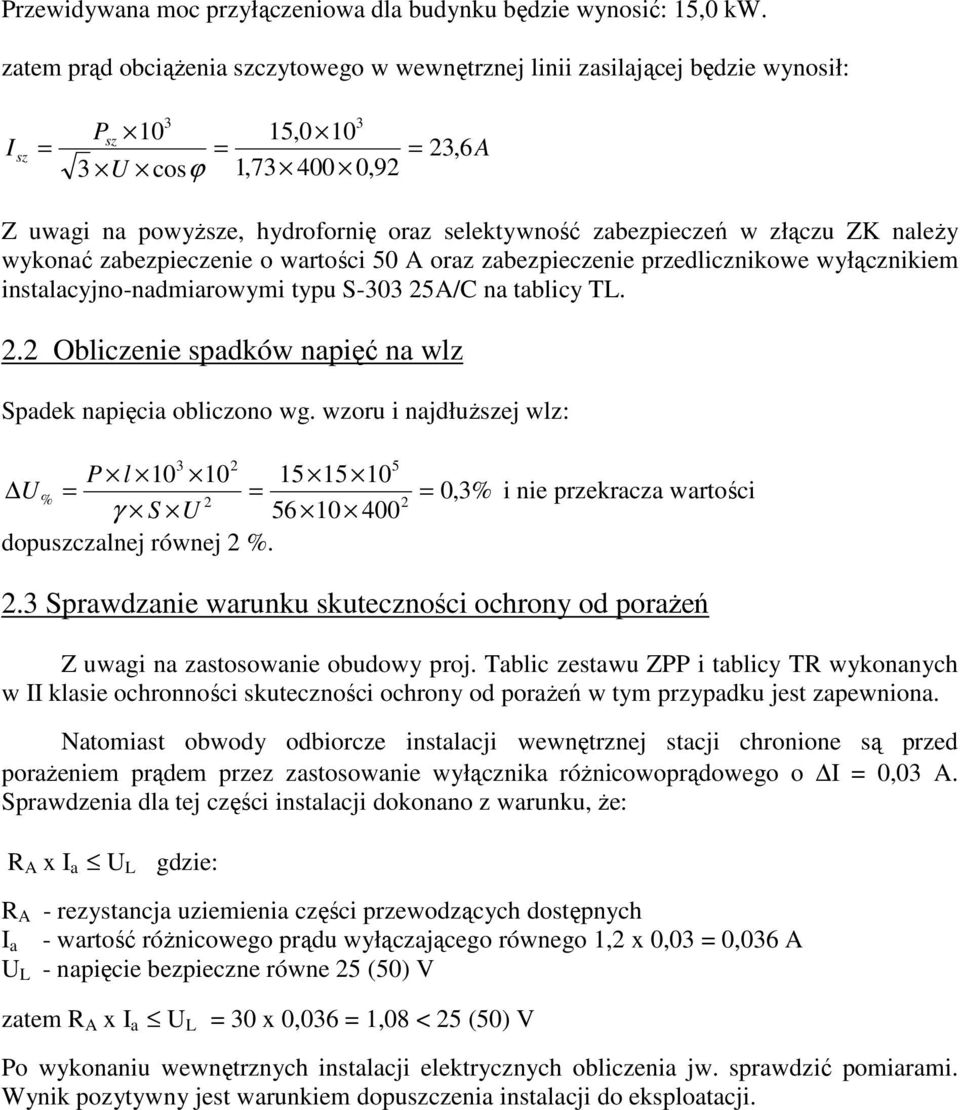

8 Przewidywana moc przyłączeniowa dla budynku będzie wynosić: 15,0 kw. zatem prąd obciąŝenia szczytowego w wewnętrznej linii zasilającej będzie wynosił: I Psz 10 15,0 10 = = 2, U cosϕ 1, ,92 sz = 6 A Z uwagi na powyŝsze, hydrofornię oraz selektywność zabezpieczeń w złączu ZK naleŝy wykonać zabezpieczenie o wartości 50 A oraz zabezpieczenie przedlicznikowe wyłącznikiem instalacyjno-nadmiarowymi typu S-0 25A/C na tablicy TL. 2.2 Obliczenie spadków napięć na wlz Spadek napięcia obliczono wg. wzoru i najdłuŝszej wlz: 2 5 P l U = = 2 γ S U dopuszczalnej równej 2 %. % = 2 0,% i nie przekracza wartości 2. Sprawdzanie warunku skuteczności ochrony od poraŝeń Z uwagi na zastosowanie obudowy proj. Tablic zestawu ZPP i tablicy TR wykonanych w II klasie ochronności skuteczności ochrony od poraŝeń w tym przypadku jest zapewniona. Natomiast obwody odbiorcze instalacji wewnętrznej stacji chronione są przed poraŝeniem prądem przez zastosowanie wyłącznika róŝnicowoprądowego o I = 0,0 A. Sprawdzenia dla tej części instalacji dokonano z warunku, Ŝe: R A x I a U L gdzie: R A - rezystancja uziemienia części przewodzących dostępnych I a - wartość róŝnicowego prądu wyłączającego równego 1,2 x 0,0 = 0,06 A U L - napięcie bezpieczne równe 25 (50) V zatem R A x I a U L = 0 x 0,06 = 1,08 < 25 (50) V Po wykonaniu wewnętrznych instalacji elektrycznych obliczenia jw. sprawdzić pomiarami. Wynik pozytywny jest warunkiem dopuszczenia instalacji do eksploatacji.

9 zamek odbiorcy ZESTAW PRZYŁĄCZENIOWO-POMIAROWY ZZP ucho na kłódkę ZET istn. TR hydrofornia proj. TR bud. komunalny 2TL WGp.poŜ. ZK1 1TL proj. wlz YDY 5 x 10 mm2 l = 25 m ZESTAW PRZYŁĄCZENIOWO-POMIAROWY ZZP 400/20 V kwh S0-25A/C VISTOP 6 A 50 A S0-25A/C 400/20 V kwh proj. wlz YDY 5 x 10 mm2 l = 15 m 500 mm 400 mm 400 mm 400 mm 400 mm drzwiczki przeszklone gł. 250 mm Lz - 5 x 5 Lz - 5 x 5 WYPOSAśENIE TALIC ZESTAWU ZPP 2TL WGp.poŜ. ZK1 PEN 1TL TL 1 x tablica licznikowa faz. 1 x wyłącznik nadmiarowy typu S 0-25A/C 1 x listwa zaciskowa Lz - 5x 5 1 x wspornik TH 5-7,5 R < 0 ohm ZK1 1 x rozłącznik bezpiecznikowy R /50 A WG 1 x rozłącznik typu VISTOP 6 A przyłącz kablowy - kabel YAKY 4 x 5 wg projektu ZET istn. słup energ. 4 x GXO 0,5/5 R < 10 ohm istniejąca sieć napowietrzna obwód nr zasilanie ze stacji trafo "NOWODWORZE 1" S-140 UWAGA: Na wykonanie zestawu ZZP stosować szafki z materiałów izolacyjnych - II klasa ochronności oraz typowych rozwiązań dopuszczonych do stosowania na terenie ZET AUTORSKA PRACOWNIA PROJEKTOWA architekt Dorota Krzyzanowska -100 TARNOW, UL TUCHOWSKA 25a tel/fax (014) , , PODPIS: PROJEKTOWAŁ: inŝ. JERZY FLOREK NR.UPRAWNIEŃ: upr. bud. 97/KW/75 w zakresie instal. elektrycznych MAPI/E/484/01 SPRAWDZIŁ: mgr inŝ. MARIAN STRZAŁA OIEKT: CZESC: udynek komunalny w Nowodworzu NAZWA RYSUNKU RANZA: ELEKTRYKA SCHEMAT IDEOWY ZASILANIA ZESTAW ZPP NR.UPRAWNIEŃ: NUA-742/97/98 w zakresie instal. i sieci elektrycznych SKALA: DATA: NR. RYSUNKU: MAP/IE/0178/0 1 listopad 2007 r

10 TALICA ROZDZ. TR TALICA ROZDZ. TR 1 2 wewnętrzna linia zasilająca YDY 5 x 10 z zestawu ZPP pole nr 1 OC PE FR-45 A x L N 10/0,0A/AC 10/0,0A/AC 6/0,0A/AC C10/0,0A/A PE Pz = 27,0 kw Psz = 15,0 kw I = 2,6 A x DY 1,5 DY 2,5 / RVKL 15 p/t 20 szt 0,7 kw AW 2 x DY 1,5 DY 2,5 / RVKL 15 p/t 1 szt 1,0 kw x DY 2,5 / RVKL 18 p/t x DY 2,5 / RVKL 18 p/t SCO K 1 szt 0,2 kw 1 szt obw. oświetlenia pom. nr 1.1, 1.2, 1., 1.5, 1.6, 1.1 zew. obw. oświetlenia pom. nr 1.7, 1.8, 1.9, 1.10, 1.11, 1.12 obw. zasilania kotła CO w pom. nr 1.10 obw. gniazda 20 V DATA (komputer) w pom. nr 1.6 pole nr 1 545mm 1,4 m szafka rozdzielcza podtynkowa typu UNIOX 6 nr wg f-my A II klasa ochronności 410 mm gł. 90 mm WyposaŜenie tablicy TR 1 x rozłącznik izolacyjny typu E 274/45 A x lampka sygnalizacyjna typu E 229 C 1 x ogranicznik przepięć DEHN ventil pole nr 2 pole nr FI 40/0,0 A 10A 10A 10A 10A 16A 16A 10A 10A 10A 10A 16A x DY 2,5 / RVKL 18 p/t x DY 2,5 / RVKL 18 p/t x DY 2,5 / RVKL 18 p/t x DY 2,5 / RVKL 18 p/t YDY 5 x 2,5 wt YDY 5 x 2,5 wt x DY 2,5 / RVKL 18 p/t 0, kw 9 szt 10 A 8 szt 10 A 6 szt 10 A 6 szt 10 A 1 szt 7,0 kw 1 szt 4,5 kw 1 szt 2,0 kw x DY 2,5 / RVKL 18 p/t 1 szt 2,0 kw x DY 2,5 / RVKL 18 p/t 1 szt 2,0 kw x DY 2,5 / RVKL 18 p/t 1 szt 2,0 kw x DY 2,5 / RVKL 18 p/t 1 szt 2,0 kw obw. gniazd 20 V w pom. nr 1.2, 1., 1.4 obw. gniazd 20 V w pom. nr 1.5, 1.6, 1.7 obw. gniazd 20 V w pom. nr 1.8, 1.9, 1.10, 1.11, 1.12 obw. gniazd 20 V w pom. nr 1.5, 1.1 kuchenka el. w pom. nr 1.4 zmywarka el. w pom. nr 1.4 obw. zasilania podgrzewacza wody w pom. nr 1.4 obw. zasilania podgrzewacza wody w pom. nr 1.8 obw. zasilania podgrzewacza wody w pom. nr 1.9 obw. zasilania podgrzewacza wody w pom. nr 1.11 obw. zasilania podgrzewacza wody w pom. nr 1.12 pole nr 2 pole nr 1 x wyłącznik róŝnicowo-nadprądowy typu DS 951 6/0,0 A wyk. AC 2 x wyłącznik róŝnicowo-nadprądowy typu DS /0,0 A wyk. AC 1 x wyłącznik róŝnicowo-nadprądowy typu DS 951 C 10/0,0 A wyk. A 1 x wyłącznik róŝnicowy typu F 64 40/0,0 A/AC 4 x wyłącznik nadprądowy typu S x wyłącznik nadprądowy typu S x wyłącznik nadprądowy typu S UWAGA: Na wyposaŝenie tablicy jw. zastosowano aparaturę f-my A AUTORSKA PRACOWNIA PROJEKTOWA architekt Dorota Krzyzanowska -100 TARNOW, UL TUCHOWSKA 25a tel/fax (014) , , PODPIS: PROJEKTOWAŁ: inŝ. JERZY FLOREK NR.UPRAWNIEŃ: upr. bud. 97/KW/75 w zakresie instal. elektrycznych MAPI/E/484/01 SPRAWDZIŁ: mgr inŝ. MARIAN STRZAŁA OIEKT: CZESC: udynek komunalny w Nowodworzu NAZWA RYSUNKU RANZA: ELEKTRYKA SCHEMAT IDEOWY INSTALACJI ELEKTR. TALICA ROZDZIELCZA NR.UPRAWNIEŃ: NUA-742/97/98 w zakresie instal. i sieci elektrycznych SKALA: DATA: NR. RYSUNKU: MAP/IE/0178/0 listopad 2007 r 2

11 proj. tablica rozdzielcza TR % x1x RS (8) ± 0.00 = H=10 AW 1.1 AW ± x1.4x RS K 1.5 OZNACZENIA 1.1 ± 0.00 H=278 PK W ± 0.00 H=278 AW H= ± 0.00 AW 1. 0 obw. napięcia 400 V - obwód -fazowy obw. napięcia 20 V - obwód 1-fazowy oprawy świetlówkowe oświetlenia ogólnego typy opraw wg ww. tabeli 0 W 1.11 H=278 ± 0.00 H=277 AW oprawy świetlówkowa jw. lecz wersja awaryjna typy opraw wg ww. tabeli oprawa świetlówkowa oświetlenia kierunkowego PK 1.8 W 0 oprawa typu PF-75-L nr kat wg ES-SYSTEM H=282 PK ± 0.00 H=278 PK Przyłącz wody SCO H=278 szafa przelotowa PK W szafa przelotowa 1.4 RS wyłącznik 1-bieg. wyłącznik grupowy wyłącznik schodowy wyłącznik krzyŝowy (10) (10) (10) (10) (10) 0 RS gniazdo 20 V-ogólnego stosowania NR WYKAZ POMIESZCZEŃ NAZWA POMIESZCZENIA POSADZKA 1.1 Wiatrołap 1.2 Hall 1. Pomieszczenie świetlicowe 1.4 Aneks kuchenny 1.5 Korytarz 1.6 iuro sołtysa 1.7 Pomieszczenie świetlicowe 1.8 Wc męŝczyzn Pom. socjalno-szatniowe Kotłownia, pom. porzadkowe Wc personelu Wc niepełnospr. i kobiet Pomieszczenie świetlicowe Pomieszczenie techniczne Magazyn istn. tablica rozdzielcza pom. hydroforni - instalacje elektryczne istniejące, bez zmian Gres Gres PCW tarket Gres PCW tarket PCW tarket PCW tarket PCW tarket POW. m2,6 14,41 8,28 1,74 1,92 9,59 29,54,94 8,65 6,82 4,98 4,41 5,69 9,06 8,40 TYP OPRAWY WYKAZ OPRAW NR KATALOG. ILOŚĆ TRIO 2x28W / OP1-S8TAN / / 1 TRIO 2x28W / OP1-S8TAN / / 1 TRIO 2x48W / OP1-S8TAN / / 1 TRIO 2x48W TRIO 2x28W / OP1-S8TAN / / 4 TRIO 2x5W TRIO 2x28W ASE 6W TRIO 2x48W CO1 258 EVG ASE 6W ASE 6W TRIO 2x48W / OP1-S8TAN / / 1 istn. niedotyczy istn. niedotyczy proj. zestaw przyłączeniowo-pomiarowy ZPP PROJEKTOWAŁ: NR UPRAWNIEŃ: W K tel/fax: )014) , , gniazdo 20 V- typu DATA - zasilanie komputerów gniazdo 20 V- zasilanie podgrzewacza wody gniazdo wtykowe 400V - ogólnego stosowania wentylator kanałowy UWAGA: Gniazda wtykowe 20 V ozn. indeksem przeznaczone dla zasilania podgrzewaczy wody - szczegółową ich lokalizacje ustalić na budowie w porozumieniu z wykonawcą instalacji sanitarnych Instalację zasilania wentylatorów kanałowych wykonywać jednocześnie z montaŝem wentylatorów Sterowanie wentylatorami czujnikiem zanieczyszczenia powietrza lub wilgotności (sterowanie podstawowe) w które winne być wyposaŝone wentylatory lub dodatkowo (sterowanie porzędne) wyłącznikiem. Co do sposobu sterowania naleŝy powyzsze ustalić z UŜytkownikiem. SPRAWDZIŁ: NR UPRAWNIEŃ: RZUT PARTERU SKALA 1:100 AUTORSKA PRACOWNIA PROJEKTOWA architekt Dorota KrzyŜanowska -100 TARNÓW, UL TUCHOWSKA 25a inŝ. JERZY FLOREK upr. bud. 97/KW/75 w zakresie instal. elektr. MAP/IE/484/01 mgr inŝ. MARIAN STRZAŁA NUA-742/97/98 w zakresie sieci i instal. elektr. MAP/IE/0178/0 : PODPIS OIEKT: CZĘŚĆ: SKALA: udynek komunalny w Nowodworzu 1:100 RANśA: DATA: ELEKTRYKA NAZWA RYSUNKU: PLAN INSTALACJI ELEKTRYCZNYCH listopad 2007r. NR RYS.

12 połączenia wyrównawcze pomiedzy róznymi poziomami (dach - attyka) wyk. drutem Fe/Zn fi 8 mmdachu Obróbka blacharska z blachy powlekanej Rynna o150mm Stalowy element zadaszenia 10x10cm spawany do stalowej marki mocowanej do ściany Szyba z pleksi przeźroczystej brązownionej RSo125mm Rynna o150mm RSo125mm D ,4% 6.54 Rynna o150mm Obicie wystającej ścinaki nad dachem w całości blachą powlekaną ,4% 7 12,% 6,4% 6,4% Obicie wystającej ścinaki nad dachem w całości blachą powlekaną Obróbka blacharska z blachy powlekanej ,4% Rynna o150mm Obicie wystającej ścinaki nad dachem w całości blachą powlekaną Obróbka blacharska z blachy powlekanej 6,4% 6,4% zwód niski, nieizolowany wyk. drutem Fe/Zn fi 8 mm, połączyć z metalowym pokryciem dachu w sposób trwały np. zacisk śrubowy F1 Okno wyłazowe typu FAKRO FWP-L 66x118 6,4% 6,4% Stalowy element zadaszenia 10x10cm spawany do stalowej marki mocowanej do ściany Szyba z pleksi przeźroczystej brązownionej przewód odprowadzający wyk. drutem Fe/Zn fi 8 mm / R 22 wykonany pod elewacją, połączony z uziomem za pośrednictwem zlącza kontrolnego uziom - wykorzystać dotychczasowy lub wykonać uziom pionowy wg metody GALMAR RSo125mm RZUT DACHU SKALA 1:100 PROJEKTOWAŁ: NR UPRAWNIEŃ: SPRAWDZIŁ: NR UPRAWNIEŃ: AUTORSKA PRACOWNIA PROJEKTOWA architekt Dorota KrzyŜanowska -100 TARNÓW, UL TUCHOWSKA 25a tel/fax: )014) , , inŝ. JERZY FLOREK upr. bud. 97/KW/75 w zakresie instal. elektr. MAP/IE/484/01 mgr inŝ. MARIAN STRZAŁA NUA-742/97/98 w zakresie sieci i instal. elektr. MAP/IE/0178/0 : PODPIS OIEKT: CZĘŚĆ: SKALA: udynek komunalny w Nowodworzu 1:100 RANśA: DATA: ELEKTRYKA NAZWA RYSUNKU: PLAN INSTALACJI ODGROMOWEJ listopad 2007r. NR RYS. 4
