Przepustnica DKG Spis treści Opis... 3 Wykonanie i wymiary... 4 Dane techniczne... 5

Transkrypt

1 Przepustnica DKG BSH KLIMA POLSKA Sp. z o.o. ul. Kolejowa 13, Stara Iwiczna Piaseczno Telefon: Telefax biuro@bsh.pl

2 Spis treści Opis... 3 Materiał... 3 Wykonanie... 3 Wyposażenie dodatkowe... 3 Wykonanie i wymiary... 4 Wymiary... 4 Wyposażenie - dodatkowe wymiary... 5 Dane techniczne... 5 Strata ciśnienia i poziom mocy akustycznej... 5 Legenda... 6 Dane do zamówienia... 6 Opis do specyfikacji /12-2

3 Opis Okrągłą przepustnica dławiąca, przestawiana ręcznie, typu DKG do zabudowy w okrągłych przewodach nawiewnych i wyciągowych wg DIN lub do regulacji przepływu w instalacjach wentylacyjnych. Dźwignia ręczna posiada zintegrowany wskaźnik położenia, umożliwiający dokładną nastawę przpustnicy, bez dodatkowych narzędzi w zakresie od 0 do 90. Podwójne przetłoczenia zapewnia obudowie sztywność Do szczelnego zamknięcia stosowana jest przepustnica DKG-L. Przepustnice typu DKG i DKG-L (z siłownikiem lub bez) mogą pracować w temperaturze od 0 C do +50 C. Zalety: - stabilne wykonanie - łatwa regulacja - łatwy montaż - zabudowa w dowolnym położeniu Obudowa Przegroda przepustnicy Wykonanie DKG DKG-L Wyposażenie dodatkowe - z przepustnicą stalową - z przepustnicą stalową i uszczelką gumową bez silikonu (NW szczelna wg DIN 1946 część 4) Uszczelka gumowa (-GD) - ze specjalnej gumy Siłownik elektryczny 3.-PKT. (-E) - 24 V AC/DC, 5 Nm lub 10 Nm V AC, 5 Nm lub 10 Nm Siłownik elektryczny 0-10 V (-E) - 24 V AC/DC, 5 Nm lub 10 Nm V AC, 5 Nm lub 10 Nm Siłownik ze sprężyną powrotną (-EF) - 24 V AC/DC, 4 Nm lub 15 Nm V AC, 4 Nm lub 15 Nm Siłownik ze sprężyną powrotną i zintegrowanym wyłącznikiem krańcowym, (-EF) - 24 V AC/DC, 4 Nm lub 15 Nm V AC, 4 Nm lub 15 Nm Reczna dźwignia Materiał Obudowa - z blachy stalowej ocynkowanej - ze stali szlachetnej (-V2A) lub (-V4A) Przepustnica regulatora - z blachy stalowej ocynkowanej - ze stali szlachetnej (-V2A) lub (-V4A) Reczna dźwignia - z tworzywa sztucznego Łożysko osi przepusnicy - z tworzywa sztucznego 08/12-3

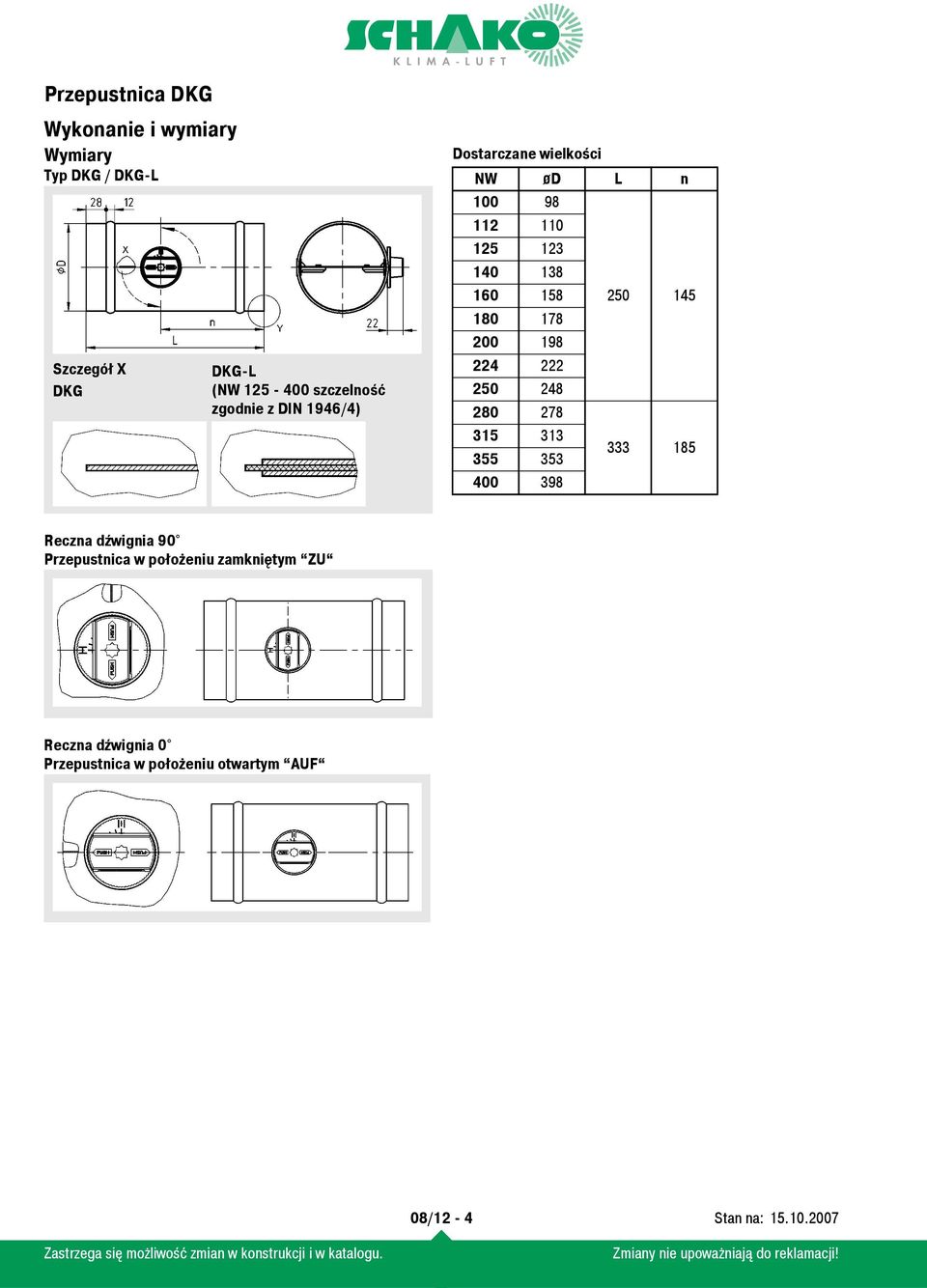

4 Wykonanie i wymiary Wymiary Typ DKG / DKG-L Szczegół X DKG DKG-L (NW szczelność zgodnie z DIN 1946/4) Dostarczane wielkości NW ød L n Reczna dźwignia 90 Przepustnica w położeniu zamkniętym ZU Reczna dźwignia 0 Przepustnica w położeniu otwartym AUF 08/12-4

5 Wyposażenie - dodatkowe wymiary Typ DKG-...-E / -EF (Siłownik elektryczny / sprężyna powrotna) Uszczelka gumowa (-GD) Szczegół Y Uwaga: Przy zabudowie siłownika na budowie (poza dostawą ), należy podać jego dokładny typ! Dane techniczne Strata ciśnienia i poziom mocy akustycznej L WA = L WA1 + KF Współczynnik poprawkowy, dla mocy akustycznej L WA1 [db(a)] NW KF(-) Przeciek przy zamknietej przepustnicy wynosi ok 5% przepływu przy otwartej przepustnicy i takiej samej różnicy ciśnienia. Prędkość powietrza w kanale 08/12-5

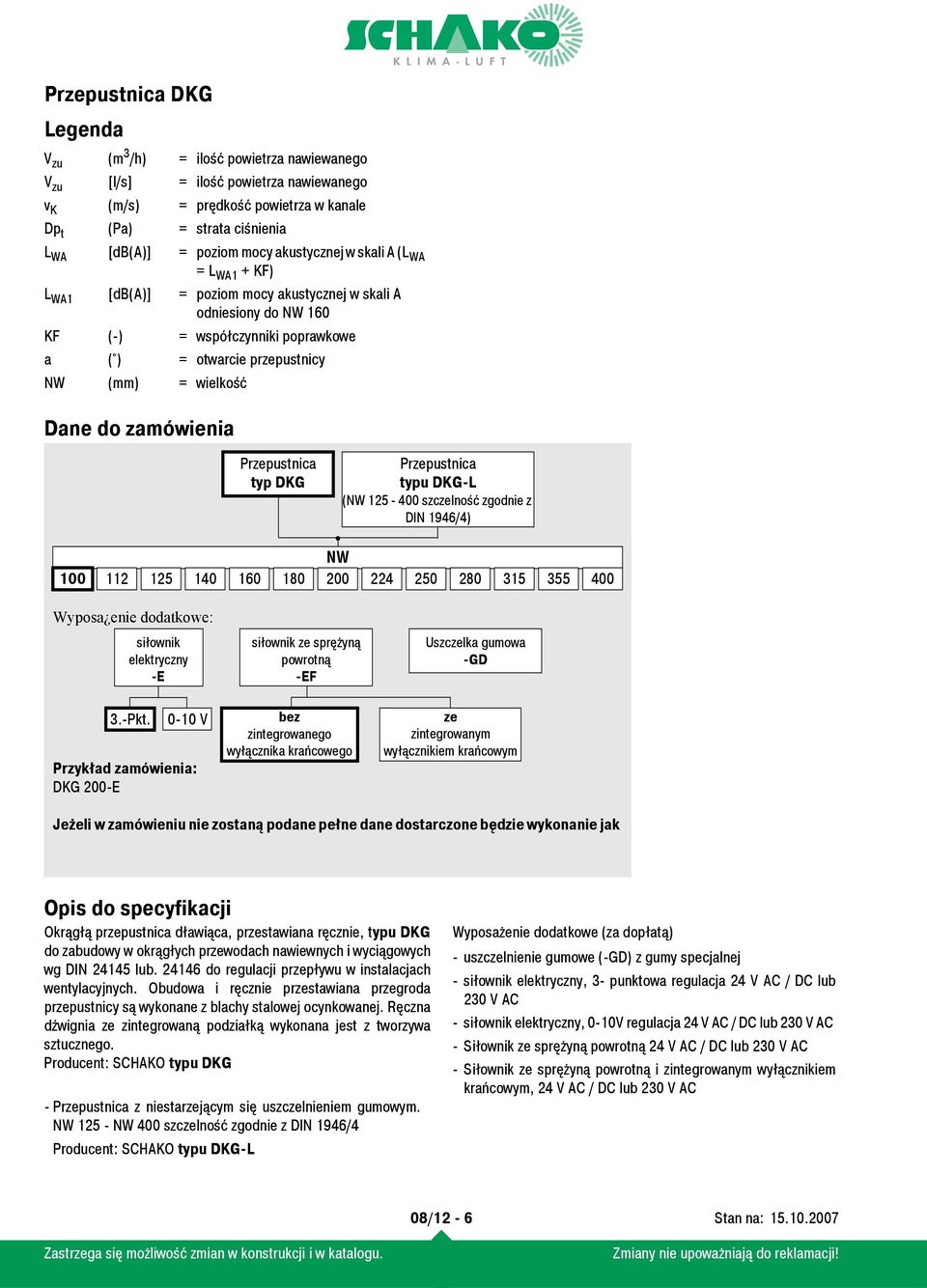

6 Legenda V zu (m 3 /h) = ilość powietrza nawiewanego V zu [l/s] = ilość powietrza nawiewanego v K (m/s) = prędkość powietrza w kanale Dp t (Pa) = strata ciśnienia L WA [db(a)] = poziom mocy akustycznej w skali A (L WA = L WA1 + KF) L WA1 [db(a)] = poziom mocy akustycznej w skali A odniesiony do NW 160 KF (-) = współczynniki poprawkowe a ( ) = otwarcie przepustnicy NW (mm) = wielkość Dane do zamówienia Przepustnica typ DKG Przepustnica typu DKG-L (NW szczelność zgodnie z DIN 1946/4) NW Wyposa enie dodatkowe: siłownik elektryczny -E siłownik ze sprężyną powrotną -EF Uszczelka gumowa -GD 3.-Pkt V bez zintegrowanego wyłącznika krańcowego Przykład zamówienia: DKG 200-E ze zintegrowanym wyłącznikiem krańcowym Jeżeli w zamówieniu nie zostaną podane pełne dane dostarczone będzie wykonanie jak Opis do specyfikacji Okrągłą przepustnica dławiąca, przestawiana ręcznie, typu DKG do zabudowy w okrągłych przewodach nawiewnych i wyciągowych wg DIN lub do regulacji przepływu w instalacjach wentylacyjnych. Obudowa i ręcznie przestawiana przegroda przepustnicy są wykonane z blachy stalowej ocynkowanej. Ręczna dźwignia ze zintegrowaną podziałką wykonana jest z tworzywa sztucznego. Producent: SCHAKO typu DKG - Przepustnica z niestarzejącym się uszczelnieniem gumowym. NW NW 400 szczelność zgodnie z DIN 1946/4 Producent: SCHAKO typu DKG-L Wyposażenie dodatkowe (za dopłatą) - uszczelnienie gumowe (-GD) z gumy specjalnej -siłownik elektryczny, 3- punktowa regulacja 24 V AC / DC lub 230 V AC -siłownik elektryczny, 0-10V regulacja 24 V AC / DC lub 230 V AC -Siłownik ze sprężyną powrotną 24 V AC / DC lub 230 V AC -Siłownik ze sprężyną powrotną i zintegrowanym wyłącznikiem krańcowym, 24 V AC / DC lub 230 V AC 08/12-6
