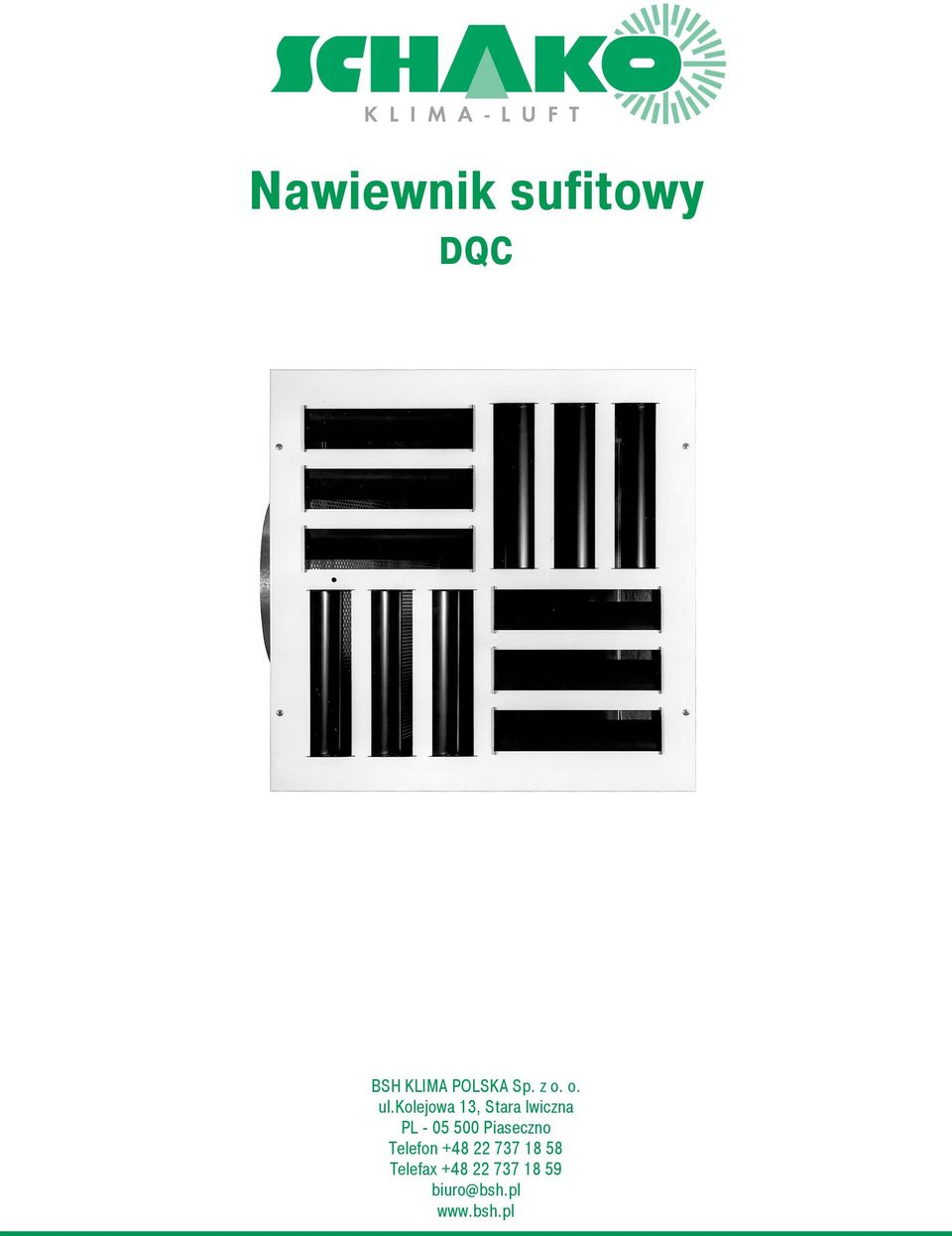

1 Nawiewnik sufitowy DQC BSH KLIMA POLSKA Sp. z o. o. ul.kolejowa 13, Stara Iwiczna PL Piaseczno Telefon Telefax biuro@bsh.pl

2 Spis treści Opis... 3 Materiał... 3 Wykonanie... 3 Wyposażenie dodatkowe... 3 Zamocowanie... 3 Wykonanie i wymiary... 4 Wymiary... 4 Wyposażenie dodatkowe - wymiary... 5 Możliwości zamocowania... 6 Dane techniczne... 7 Strata ciśnienia i poziom mocy akustycznej... 7 Maksymalna prędkość strumienia powietrza... 8 Droga strumienia powietrza... 9 Krytyczny zasięg strumienia powietrza...10 Maksymalny zasięg strumienia...10 współczynnik indukcji...11 współczynnik redukcji różnicy temperatury...11 Legenda...12 Dane do zamówienia...13 Opis do specyfikacji /10-2

3 Opis Przy wentylacji i klimatyzacji hal przemysłowych stawiane są wysokie wymagania dla poprawnego rozdziału powietrza. W strefie pracy nie mogą powstać przeciągi w czasie chłodzenia, a w przypadku ogrzewania pomieszczenie musi być szybko ogrzane, dotyczy to szczególnie pomieszczeń wysokich. Powyższe wymagania spełniają jedynie nawiewniki przestawiane siłownikami. Dla takiego zastosowania opracowano nawiewnik typu DQC. Stosowany jest w pomieszczeniach o wysokości 3 4,5m. Układ lamel 1 Układ lamel 2 - z poziomym króćcem Skrzynka przyłączna (-ASK-A-V) - z króćcem pionowym Skrzynka przyłączna (-ASK-Z-H) - z króćcem poziomym i kierownicą z blachy perforowanej Skrzynka przyłączna(-ask-z-v) - z króćcem pionowym i kierownicą z blachy perforowanej Zabezpieczenie przed uderzeniem piłką (-BS) - stal lakierowana na kolor RAL 9010 (biały) Uszczelka gumowa (-GD) - specjalna guma Przepustnica (-DK) - z blachy stalowej ocynkowanej - z mocowaniem z tworzywa sztucznego Izolacja wewnątrz (-Ii) - z izolacją termiczną wewnątrz skrzynki przyłącznej Izolacja zewnątrz (-Ia) - z izolacją termiczną po zewnętrznej stronie skrzynki przyłącznej Zamocowanie Montaż widoczny (-SM) - standard Ukryty montaż (-VM) - nie występuje! Materiał Skrzynka przyłączna - blacha stalowa ocynkowana Płyta czołowa - blacha stalowa lakierowana na kolor RAL 9010 (biały) Lamele - tworzywo sztuczne w odcieniu RAL 9005 (czarny) Wykonanie DQC-Z - z lamelami DQC-A - bez lamel, z zabudowaną z tyłu blachą perforowaną malowaną na kolor RAL 9005 (czarny) DQC-Z-E - z siłownikem elektrycznym 24V / 50Hz V Wyposażenie dodatkowe Skrzynka przyłączna (-ASK-A-H) 05/10-3

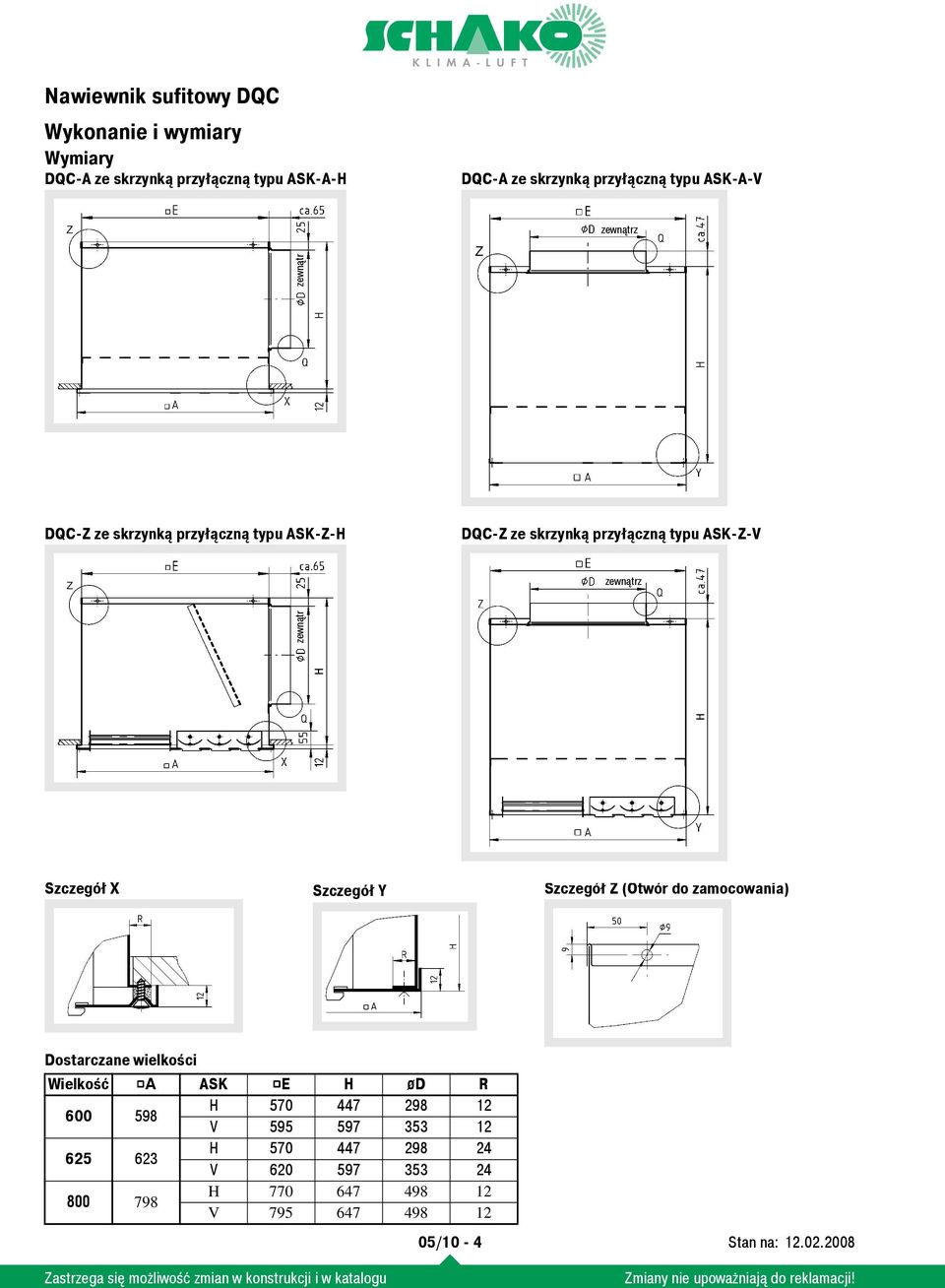

4 Wykonanie i wymiary Wymiary DQC-A ze skrzynką przyłączną typu ASK-A-H DQC-A ze skrzynką przyłączną typu ASK-A-V zewnątrz zewnątr DQC-Z ze skrzynką przyłączną typu ASK-Z-H DQC-Z ze skrzynką przyłączną typu ASK-Z-V zewnątrz zewnątr Szczegół X Szczegół Y Szczegół Z (Otwór do zamocowania) Dostarczane wielkości Wielkość A ASK E H ød R H V H V H V /10-4

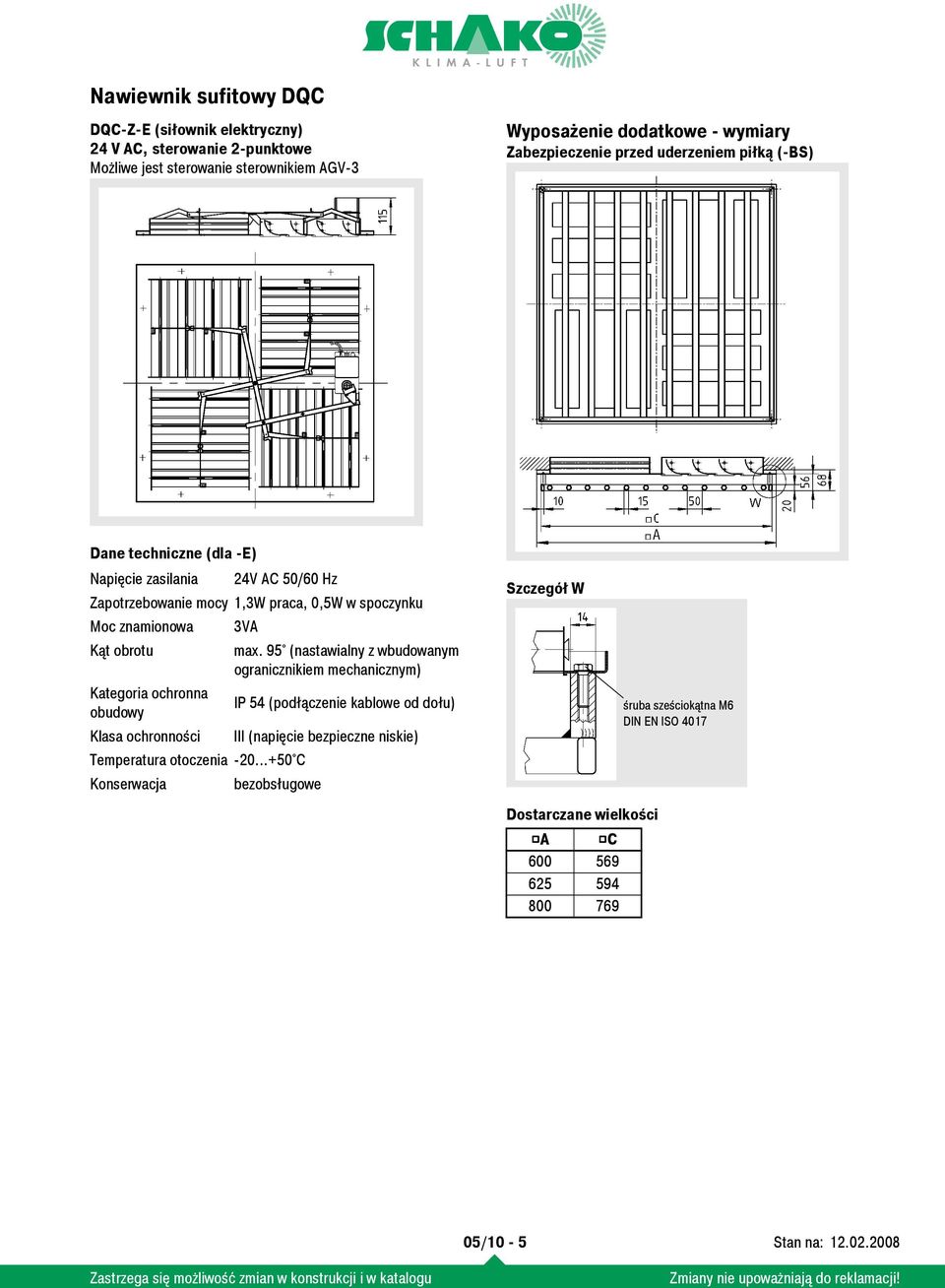

5 DQC-Z-E (siłownik elektryczny) 24 V AC, sterowanie 2-punktowe Możliwe jest sterowanie sterownikiem AGV-3 Wyposażenie dodatkowe - wymiary Zabezpieczenie przed uderzeniem piłką (-BS) Dane techniczne (dla -E) Napięcie zasilania 24V AC 50/60 Hz Zapotrzebowanie mocy 1,3W praca, 0,5W w spoczynku Moc znamionowa Kąt obrotu Kategoria ochronna obudowy Klasa ochronności 3VA Temperatura otoczenia C Konserwacja max. 95 (nastawialny z wbudowanym ogranicznikiem mechanicznym) IP 54 (podłączenie kablowe od dołu) III (napięcie bezpieczne niskie) bezobsługowe Szczegół W śruba sześciokątna M6 DIN EN ISO 4017 Dostarczane wielkości A C /10-5

6 Przepustnica (-DK) Uszczelka gumowa (-GD) Szczegół Q Możliwości zamocowania Montaż widoczny (-SM) Wielkość 600/625 z 4 -ema blachowkrętami poza dostawą Izolacja dla ASK wewnątrz (-Ii) zewnątrz (-Ia) Sfazowany otwór na blachowkręt DIN ISO 7051 ST 4,8 Wielkość 800 z 8 -mioma blachowkrętami poza dostawą Sfazowany otwór na blachowkręt DIN ISO 7051 ST 4,8 Szczegół Y Otwór do sterowania przepustnicą (tylko dla wykonania z przepustnicą) Wielkość A a b c , , /10-6

7 Dane techniczne Strata ciśnienia i poziom mocy akustycznej DQC-Z-H 600/625 DQC-Z-V 600/625 0% = Przepustnica ZU (zamknięta) 100% = Przepustnica AUF (otwarta) DQC-Z-H 800 DQC-Z-V /10-7

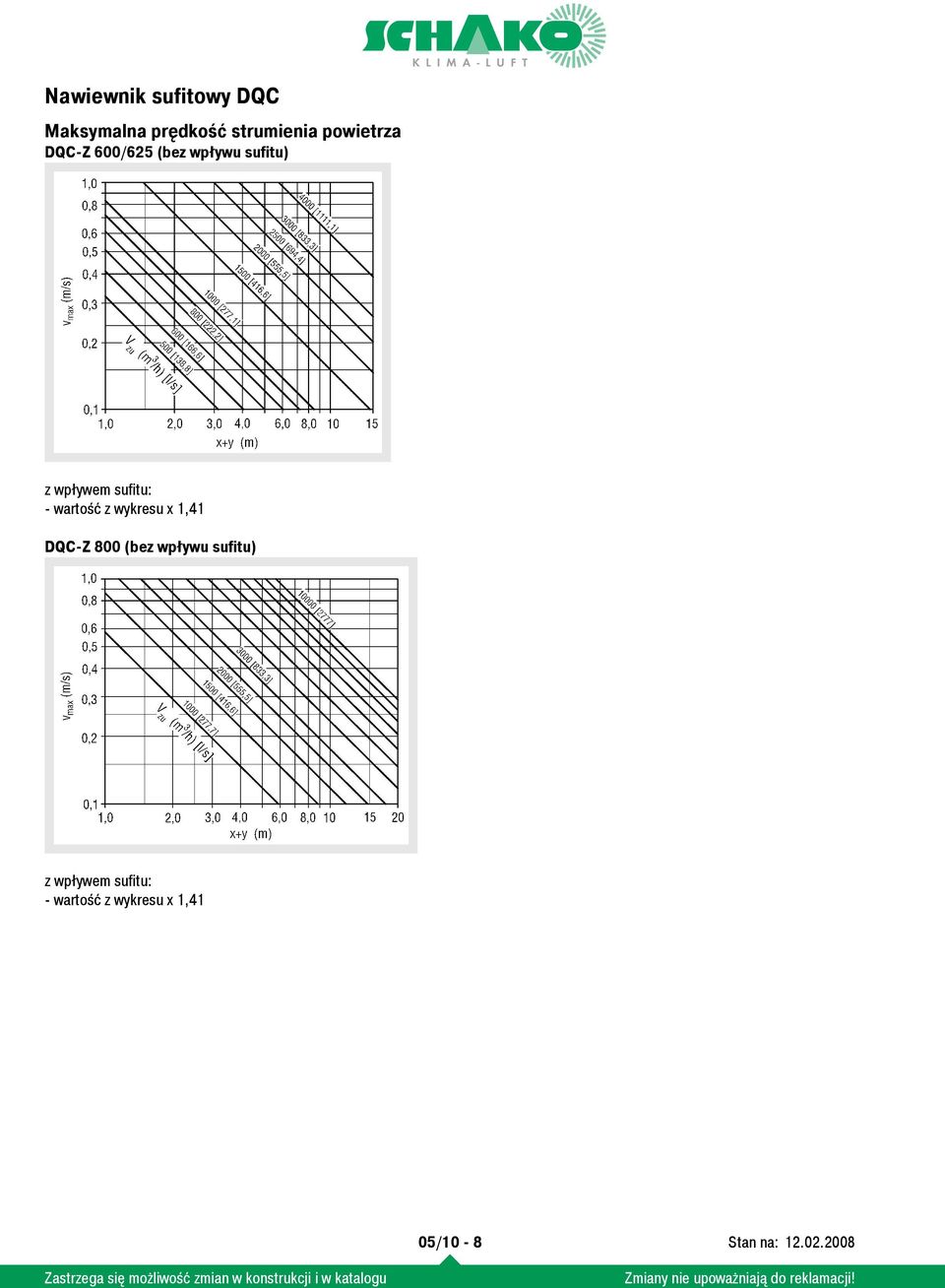

8 Maksymalna prędkość strumienia powietrza DQC-Z 600/625 (bez wpływu sufitu) z wpływem sufitu: - wartość z wykresu x 1,41 DQC-Z 800 (bez wpływu sufitu) z wpływem sufitu: - wartość z wykresu x 1,41 05/10-8

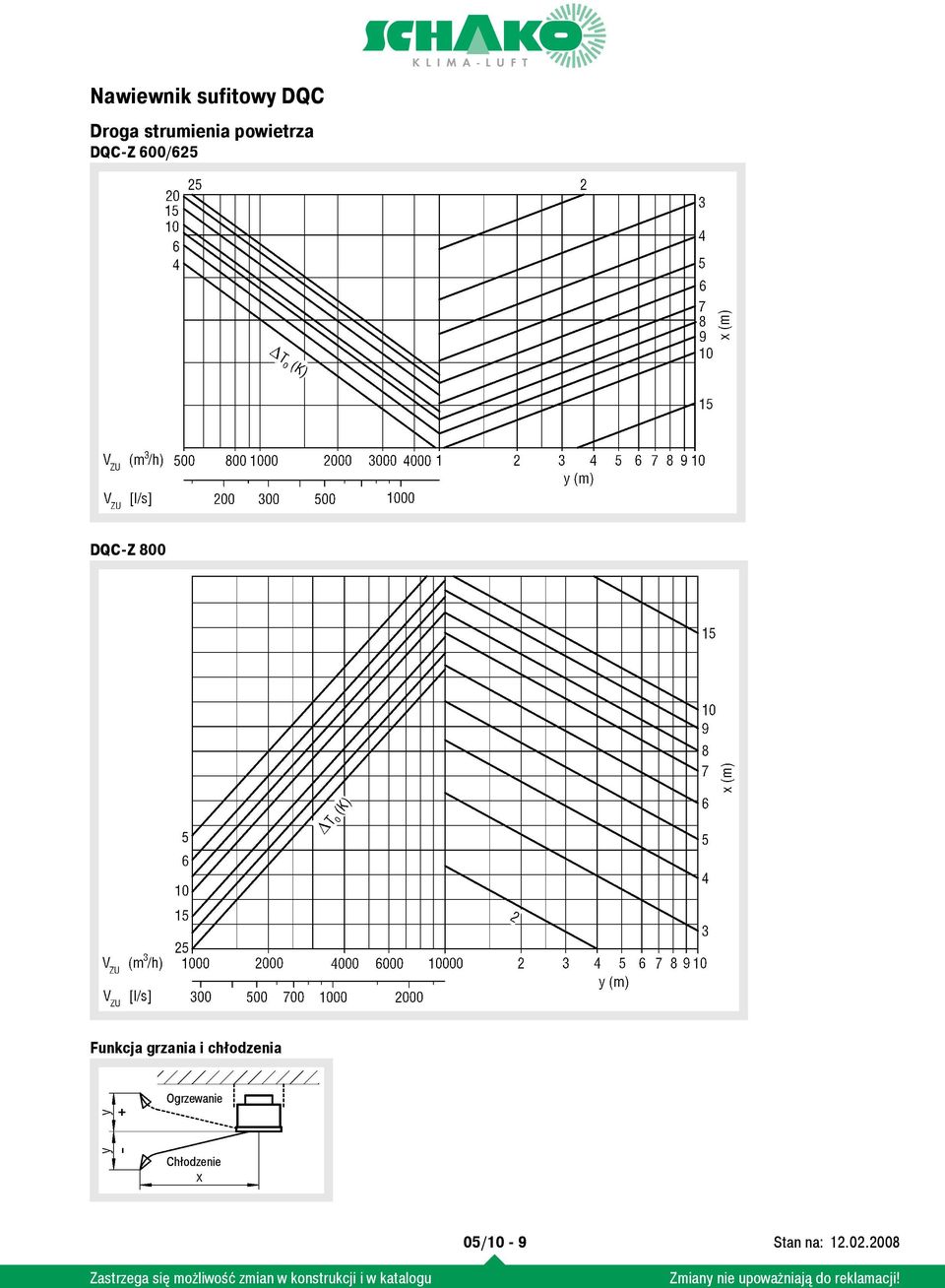

9 Droga strumienia powietrza DQC-Z 600/625 DQC-Z 800 Funkcja grzania i chłodzenia Ogrzewanie Chłodzenie 05/10-9

10 Krytyczny zasięg strumienia powietrza Maksymalny zasięg strumienia DQC-Z 600/625 DQC-Z 600/625 DQC-Z 800 DQC-Z /10-10

11 współczynnik indukcji DQC-Z 600/625 (bez wpływu sufitu) współczynnik redukcji różnicy temperatury DQC-Z 600/625 (bez wpływu sufitu) z wpływem sufitu: - wartość z wykresu x 0,71 DQC-Z 800 (bez wpływu sufitu) z wpływem sufitu: - wartość z wykresu x 1,41 DQC-Z 800 (bez wpływu sufitu) z wpływem sufitu: - wartość z wykresu x 0,71 z wpływem sufitu: - wartość z wykresu x 1,41 05/10-11

12 Legenda V ZU (m³h) = ilość powietrza nawiewanego V ZU [l/s] = ilość powietrza nawiewanego v max (m/s) = max. prędkość strumienia powietrza x (m) = zasięg poziomy y (m) = zasięg pionowy x+y (m) = poziomy + pionowy zasięg strumienia powietrza i (-) = współczynnik indukcji TV (-) = współczynnik redukcji różnicy temperatury NW (mm) = wielkość x kr. (m) = krytyczny zasięg strumienia powietrza DT (K) = różnica temperatur pomiędzy powietrzem nawiewanym- a temperaturą pomieszczeni (DT = t ZU - t R ) Dp t (Pa) = strata ciśnienia r (kg/m³) = gęstość L WA [db(a)] = poziom mocy akustycznej w skali A DT OH = różnica temperatur pomiędzy powietrzem nawiewanym, a temperaturą pomieszczenia przy ogrzewaniu DT OK = różnica temperatur pomiędzy powietrzem nawiewanym, a temperaturą pomieszczenia przy chłodzeniu 05/10-12

13 Dane do zamówienia Nawiew -Z Nawiewnik sufitowy Płyta czołowa kwadratowa Lamele na planie kwadratu DQC Wywiew -A Wyposażenie dodatkowe: Nawiew -Z Skrzynka przyłączna typu ASK Wywiew -A lakierowna od wewnątrz RAL 905 (czarny) ręcznie regulowane - z elektrycznym siłownikiem -E ASK-...-H z poziomym króćcem ASK-...-V z pionowym króćcem Lamele RAL 9010 (biały) Lamele RAL 9005 (czarny) bez przepustnicy - z przepustnicą -DK NW bez gumowego uszczelnienia - z gumowym uszczelnienim -GD Montaż widoczny -SM bez izolacji z izolacją wewnątrz -Ii z izolacją na zewnątrz -Ia Zabezpieczenie przed uderzeniem piłką -BS Przykład zamówienia: DQC-E-Z-625-ASK-Z-H-GD-BS Jeżeli w zamówieniu nie zostaną podane pełne dane dostarczone będzie wykonanie jak w pogrubieniu! 05/10-13

14 Opis do specyfikacji Nawiewnik sufitowy typu DQC-Z złożony z kwadratowej płyty czołowej w kolorze RAL 9010 (biały), przystosowanej do montażu widocznego, (SM),z czterema polami pokrytymi lamelami, które w sąsiednich polach są przestawione pod kątem 90. Lamele z tworzywa w kolorze RAL 9005 (czarny) ręcznie, pojedynczo przestawiane. Produkt: SCHAKO Typu DQC-Z Wywiewnik sufitowy typu DQC-A złożony z kwadratowej płyty czołowej w kolorze RAL 9010 (biały), przystosowanej do montażu widocznego, (SM),z czterema polami szczelin bez lamel, które w sąsiednich polach są przestawione pod kątem 90. Produkt: SCHAKO Typu DQC-A Nawiewnik sufitowy typu DQC-Z złożony z kwadratowej płyty czołowej w kolorze RAL 9010 (biały), przystosowanej do montażu widocznego, (SM),z czterema polami pokrytymi lamelami, które w sąsiednich polach są przestawione pod kątem 90. Lamele z tworzywa w kolorze RAL 9005 (czarny) przestawiane jednocześnie za pomoicą siłownika. Napięcie nominalne AC 24V 50/60 Hz Sygnał sterujący DC V Produkt: SCHAKO typu DQC-Z-E Wyposażenie dodatkowe - skrzynka przyłączna (-ASK-Z-H, dla DQC-Z), z blachy ocynkowanej, z uchwytami montażowymi, z poziomym króćcem i kierownicą z blachy perforowanej. - z przepustnicą (-DK) w skrzynce przyłacznej do regulowania ilości nawiewanego powietrza - z uszczelką gumową (-GD) na króćcu skrzynki - z izolacją termiczną - wewnątrz (-Ii) - zewnątrz (-Ia) - skrzynka przyłączna (-ASK-Z-V, dla DQC-Z), z blachy ocynkowanej, z uszami montażowymi, z pionowym króćcem i z kierownicą z blachy perforowanej. - z przepustnicą (-DK) w skrzynce przyłacznej do regulowania ilości nawiewanego powietrza - z uszczelką gumową (-GD) na króćcu skrzynki - z izolacją termiczną - wewnątrz (-Ii) - zewnątrz (-Ia) - skrzynka przyłączna (-ASK-A-H, dla DQC-A), z blachy ocynkowanej, z uszami montażowymi, z poziomym króćcem, lakierowana wewnątrz na kolor RAL 9005 (czarny, standard) lub RAL 9010 (biały). - z przepustnicą (-DK) w skrzynce przyłacznej do regulowania ilości nawiewanego powietrza - z uszczelką gumową (-GD) na króćcu skrzynki - z izolacją termiczną - wewnątrz (-Ii) - zewnątrz (-Ia) - skrzynka przyłączna (-ASK-A-V, dla DQC-A), z blachy ocynkowanej, z uszami montażowymi, z pionowym króćcem, lakierowana wewnątrz na kolor RAL 9005 (czarny, standard) lub RAL 9010 (biały). - z przepustnicą (-DK) w skrzynce przyłacznej do regulowania ilości nawiewanego powietrza - z uszczelką gumową (-GD) na króćcu skrzynki - z izolacją termiczną - wewnątrz (-Ii) - zewnątrz (-Ia) - Zabezpieczenie przed uderzeniem piłką (-BS), z blachy stalowej lakierowanej na kolor RAL 9010 (biały) 05/10-14
