1 Wyposażenie dodatkowe dla nawiewników rurowych RR BSH KLIMA POLSKA Sp. z o. o. ul.kolejowa 13, Stara Iwiczna PL Piaseczno Telefon Telefax biuro@bsh.pl

2 Spis treści Opis... 3 Materiał... 3 Wykonanie i wymiary... 4 Wymiary... 4 Rura ślepa - (BR)... 4 Zaślepka prosta (-EG)... 4 Zaślepka ukośna (-BSE)... 4 Mufa łącząca (-M)... 4 Pierścień maskujący... 4 Trójnik 90 (-ATE)... 5 Trójnik orłowy (-HSE)... 5 Redukcja asymetryczna (-UAE)... 5 Kolano wytłoczone (-BGE)... 5 Kolano segmentowe (-BSE)... 5 System regulacji ilości powietrza -(MES)... 6 Dane techniczne... 7 Dalsze dane... 7 Legenda... 7 Dane do zamówienia... 7 Opis do specyfikacji /08-2

3 Opis W nowoczesnej architekturze stosuje się coraz częściej widoczne elementy rurowe instalacji klimatyzacyjnych ze względu na aranżację pomieszczeń. Celowo ustawia się elementy instalacji w widocznych miejscach. Przy takiej widocznej instalacji stosuje się nawiewniki zintegrowane z okrągłymi kanałami. Regulacja ilości powietrza dla nawiewników rurowych jest uproszczona dzięki systemowi regulacji typu MES. Oferta jest wzbogacona przez następujące elementy wyposażenia dodatkowego jak :odcinki ślepe, mufy łączące, zaślepki dla nawiewników DBB-RR, DSA-RR, KG-RR und WGA-V-RR. Materiał Rura ślepa - (BR) Kolano wytłoczone (-BGE) Kolano segmentowe (-BSE) Pierścień maskujący Zaślepka skośna (-EA) Zaślepka prosta (-EG) Uszczelka gumowa (-GD) - specjalna guma Trójnik orłowy (-HSE) System regulacji ilości powietrza -(MES) - regulacja ilości powietrza dla nawiewnika Redukcja asymetryczna (-UAE) Redukcja symetryczna (-USE) Trójnik 90 (-ATE) Mufa łącząca (-M) srebrnego piasku (Sandsielber) 01/08-3

4 Wykonanie i wymiary Wymiary Rura ślepa - (BR) Mufa łącząca (-M) zewnątrz zewnątrz Rura ślepa dostępna w wielkościach odpowiadającym wielkością nawiewnikom w wykonaniu rurowym Zaślepka prosta (-EG) Jako zakończenie do nasadzenia na nawiewnik rurowy Zaślepka ukośna (-BSE) - Dla połączenia dwóch nawiewników rurowych a = 68 mm (standard). - Dla połączenia nawiewników rurowych z kształtkami wg DIN ød = : a = 74 mm ød = : a = 94 mm ød = : a = 114 mm ød = : a = 134 mm - Przy zamówieniu trzeba podać wymiar "a". Jeżeli nie zostanie on podany mufa łącząca będzie dostarczona ze standardowym wymiarem "a" = 68 mm. - Maksymalny wymiar mufy "a" wynosi 170 mm. - Połączenie na mufę nie jest szczelne. Aby uzyskać połączenie szczelne trzeba je doszczelnić lub zamówić z uszczelkami gumowymi za dopłatą. Jako zakończenie do nasadzenia na nawiewnik rurowy Pierścień maskujący Zamocowanie poza dostawą 01/08-4

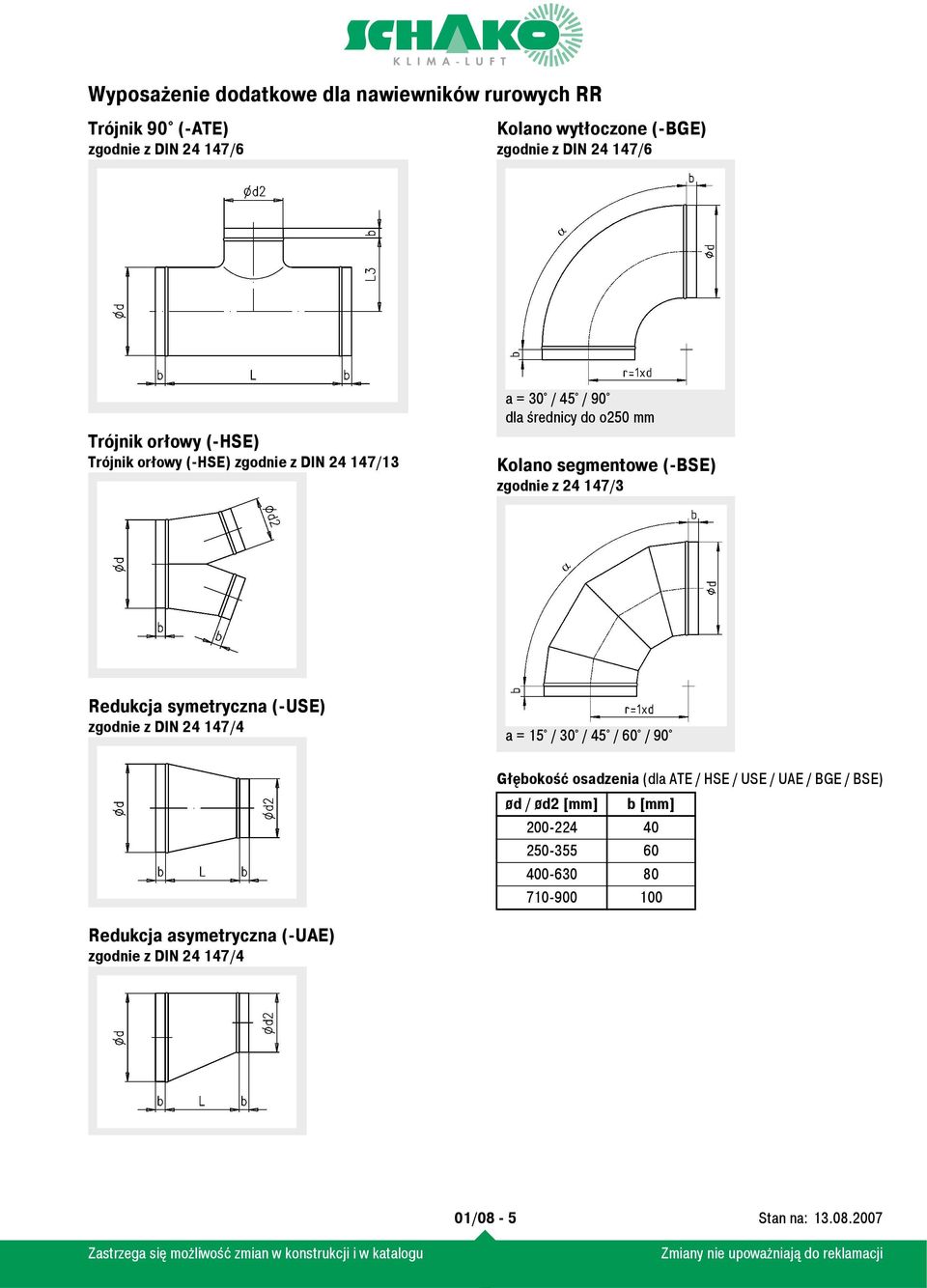

5 Trójnik 90 (-ATE) zgodnie z DIN /6 Kolano wytłoczone (-BGE) zgodnie z DIN /6 Trójnik orłowy (-HSE) Trójnik orłowy (-HSE) zgodnie z DIN /13 a = 30 / 45 / 90 dla średnicy do o250 mm Kolano segmentowe (-BSE) zgodnie z /3 Redukcja symetryczna (-USE) zgodnie z DIN /4 a = 15 / 30 / 45 / 60 / 90 Głębokość osadzenia (dla ATE / HSE / USE / UAE / BGE / BSE) ød / ød2 [mm] b [mm] Redukcja asymetryczna (-UAE) zgodnie z DIN /4 01/08-5

6 System regulacji ilości powietrza -(MES) zewnątrz Dzięki systemowi rgulacji MES wyrównanie ilości powietrza dla nawiewników w jednym ciągu jest łatwiejsze. Możliwe jest szybkie ustawienie żądanej ilości powietrza dla każdego nawiewnika. System regulacji ilości powietrza MES nie służy do równoważenia sieci przewodów. Znacznie szybsza regulacja oszczędza nakłady, czas i pieniądze. Dokładny rozdział powietrza między nawiewniki zapewni równomierne przewietrzanie pomieszczenia i wysoką sprawność wentylacji. Zakres zastosowania System regulacji ilości MES może być stosowany do regulacji do dziesięciu kratek nawiewnych lub wywiewnych w przewodach o zmiennym lub stałym przekroju. Każdy odcinek przewodu można wyposażyć w system MES. Zastosowanie w urządzeniach VAV nie wymaga dodatkowej regulacji przepustnic szczelinowych. Rodzaj i wymiary kratek regulowanych przy pomocy systemu MES w obrębie jednego kanału muszą być identyczne. Działanie jest gwarantowane dla Pst 300 Pa na nawiewniku MASTER. Działanie Przy zabudowie nawiewnika przepustnica szczelinowa jest wstępnie nastawiona. Przd nawiewnikiem MASTER jest nastawiona za pomocą przepustnicy całkowita ilość powietrza dla odgałęzienia Vges przy wykorzystaniu Pdy1 Ilość powietrza przypadająca na nwiewnik jest równa Vges podzielonej przez ilość nawiewników. Ustawienie przepustnicy szczelinowej na podstawie pomiaru Pdy2 na nawiewniku MASTER, rozdziela powietrze na nawiewnik MASTER i pozostałe nawiewniki VSla. Ostatecznie pozostałe przepustnice należy ustawić również w położeniu MASTER. Nierównomierność wypływu powietrza, także dla instalacji o zmiennym przepływie nie przekracza ± 5 % na nawiewnik. 01/08-6

7 Dane techniczne Dalsze dane Legenda V ges (m 3 /h) = Całkowita ilość powietrza V Sla (m 3 /h) = Ilość powietrza na jeden nawiewnik P dy1 (Pa) = Ciśnienie dynamiczne P dy2 (Pa) = Ćiśnienie dynamiczne Dane do zamówienia Rura ślepa -BR System regulacji -MES T-sztuka 90 -ATE Uszczelka gumowa -GD Trójnik orłowy -HSE Mufa łącząca -M Pierścień maskujący Redukcja symetryczna -USE asymetryczna -UAE Zaślepka prosta -EG ukośna -EA Kolano wytłoczone -BGE segmentowe -BSE 01/08-7

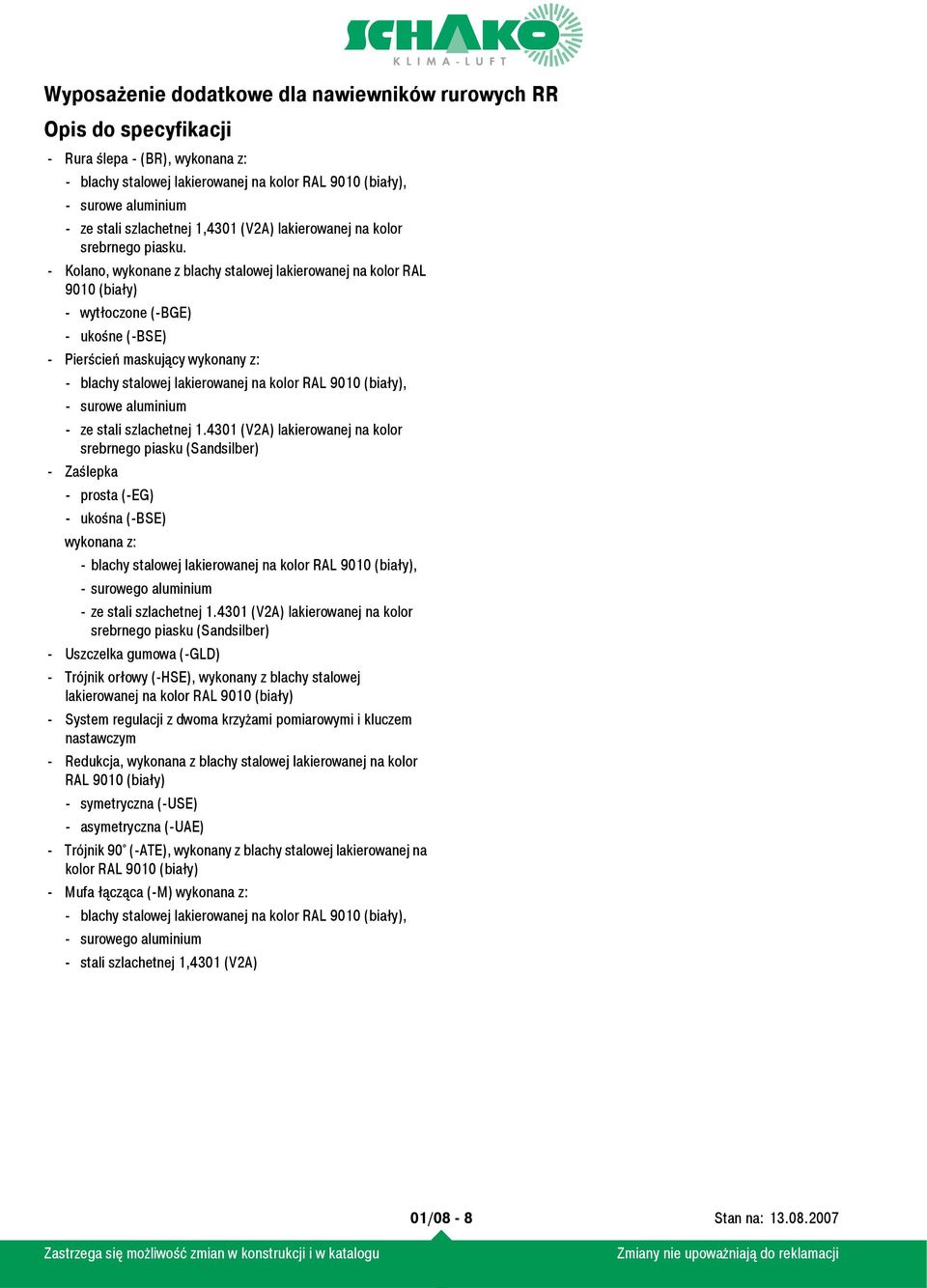

8 Opis do specyfikacji - Rura ślepa - (BR), wykonana z: - blachy stalowej lakierowanej na kolor RAL 9010 (biały), - ze stali szlachetnej 1,4301 (V2A) lakierowanej na kolor srebrnego piasku. - Kolano, wykonane z blachy stalowej lakierowanej na kolor RAL 9010 (biały) - wytłoczone (-BGE) - ukośne (-BSE) - Pierścień maskujący wykonany z: - blachy stalowej lakierowanej na kolor RAL 9010 (biały), - ze stali szlachetnej (V2A) lakierowanej na kolor - Zaślepka - prosta (-EG) - ukośna (-BSE) wykonana z: - blachy stalowej lakierowanej na kolor RAL 9010 (biały), - surowego aluminium - ze stali szlachetnej (V2A) lakierowanej na kolor - Uszczelka gumowa (-GLD) - Trójnik orłowy (-HSE), wykonany z blachy stalowej lakierowanej na kolor RAL 9010 (biały) - System regulacji z dwoma krzyżami pomiarowymi i kluczem nastawczym - Redukcja, wykonana z blachy stalowej lakierowanej na kolor RAL 9010 (biały) - symetryczna (-USE) - asymetryczna (-UAE) - Trójnik 90 (-ATE), wykonany z blachy stalowej lakierowanej na kolor RAL 9010 (biały) - Mufa łącząca (-M) wykonana z: - blachy stalowej lakierowanej na kolor RAL 9010 (biały), - surowego aluminium - stali szlachetnej 1,4301 (V2A) 01/08-8
