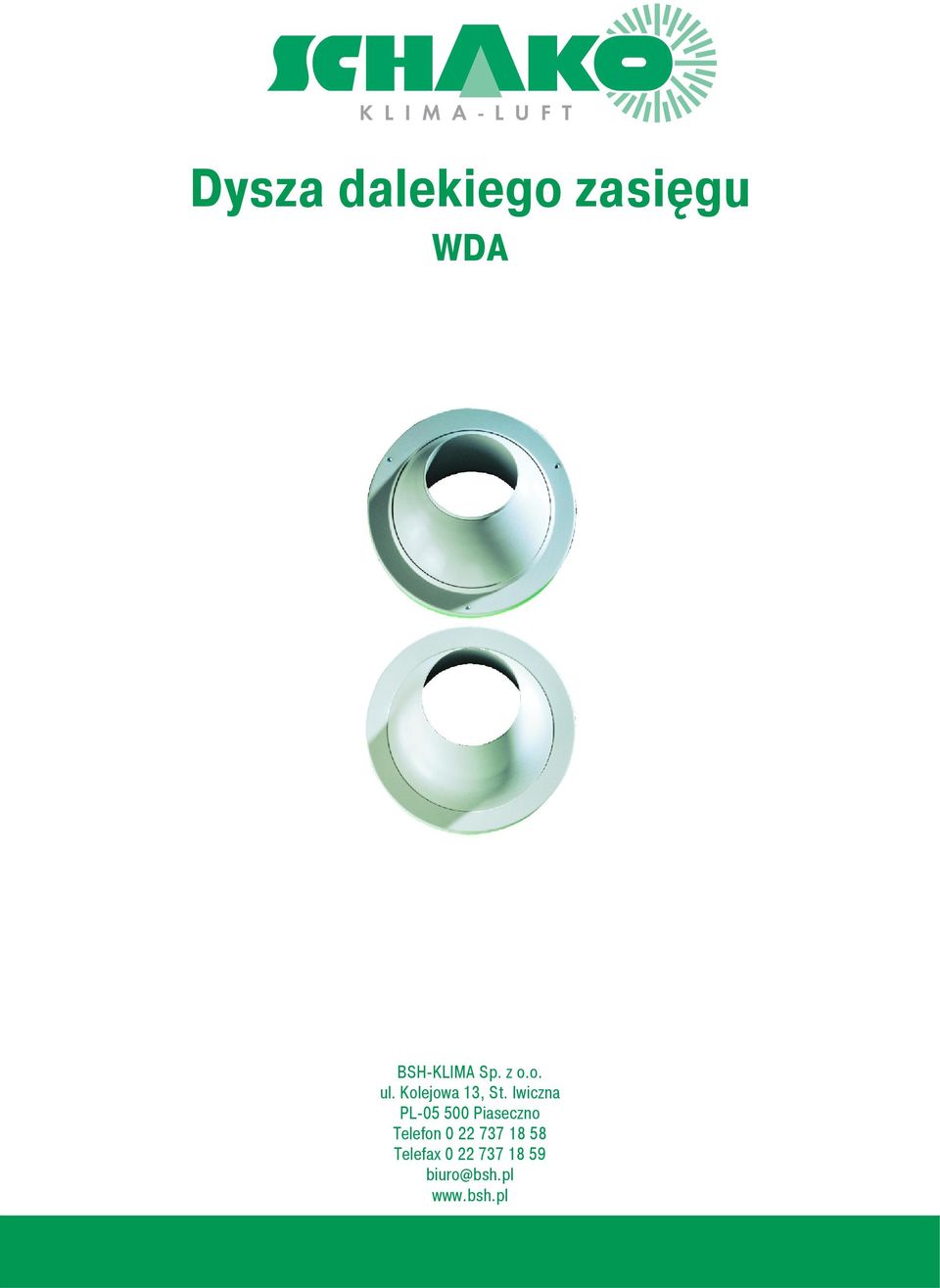

1 Dysza dalekiego zasięgu WDA BSH-KLIMA Sp. z o.o. ul. Kolejowa 13, St. Iwiczna PL Piaseczno Telefon Telefax biuro@bsh.pl

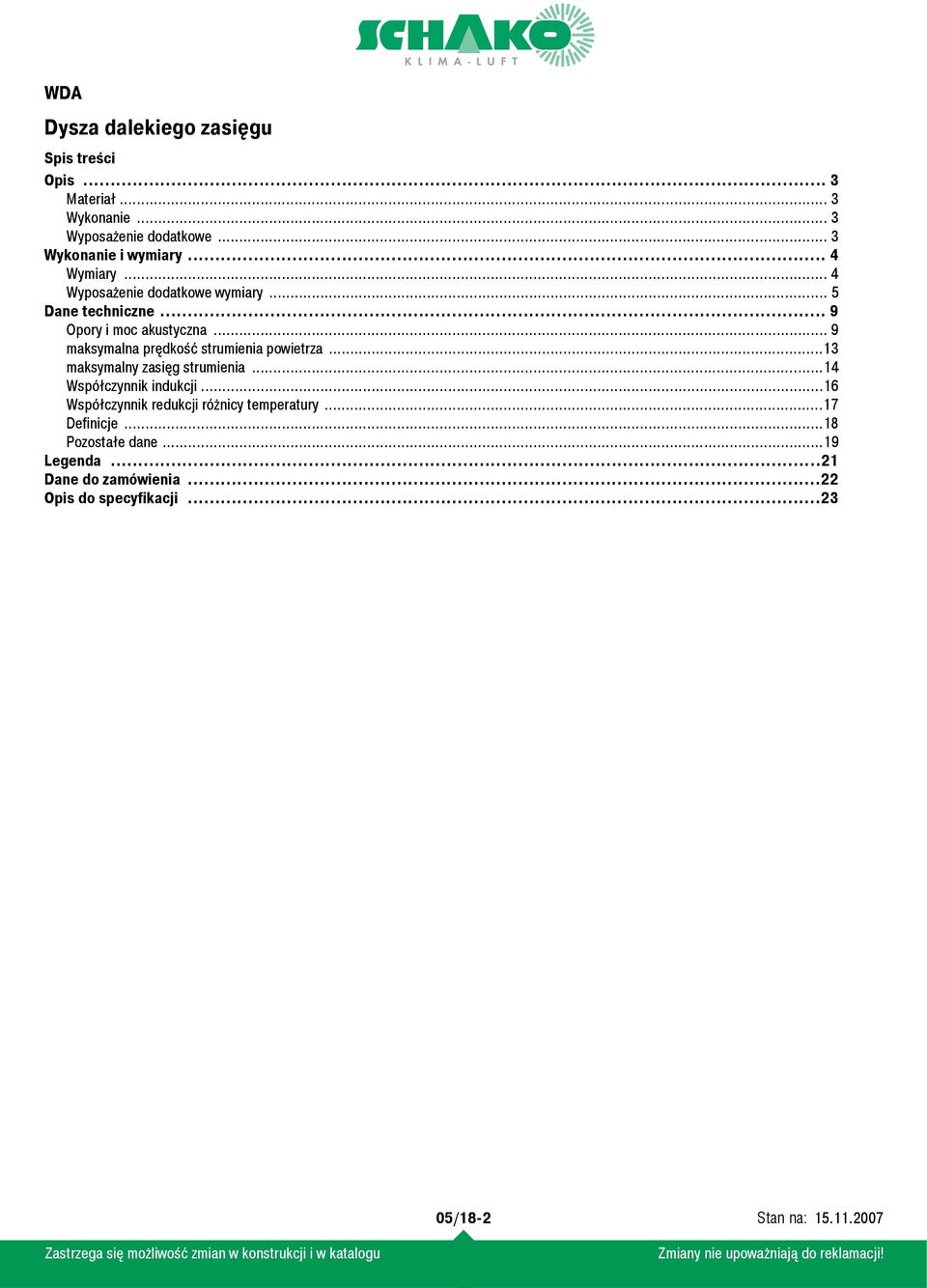

2 WDA Dysza dalekiego zasięgu Spis treści Opis... 3 Materiał... 3 Wykonanie... 3 Wyposażenie dodatkowe... 3 Wykonanie i wymiary... 4 Wymiary... 4 Wyposażenie dodatkowe wymiary... 5 Dane techniczne... 9 Opory i moc akustyczna... 9 maksymalna prędkość strumienia powietrza...13 maksymalny zasięg strumienia...14 Współczynnik indukcji...16 Współczynnik redukcji różnicy temperatury...17 Definicje...18 Pozostałe dane...19 Legenda...21 Dane do zamówienia...22 Opis do specyfikacji /18-2

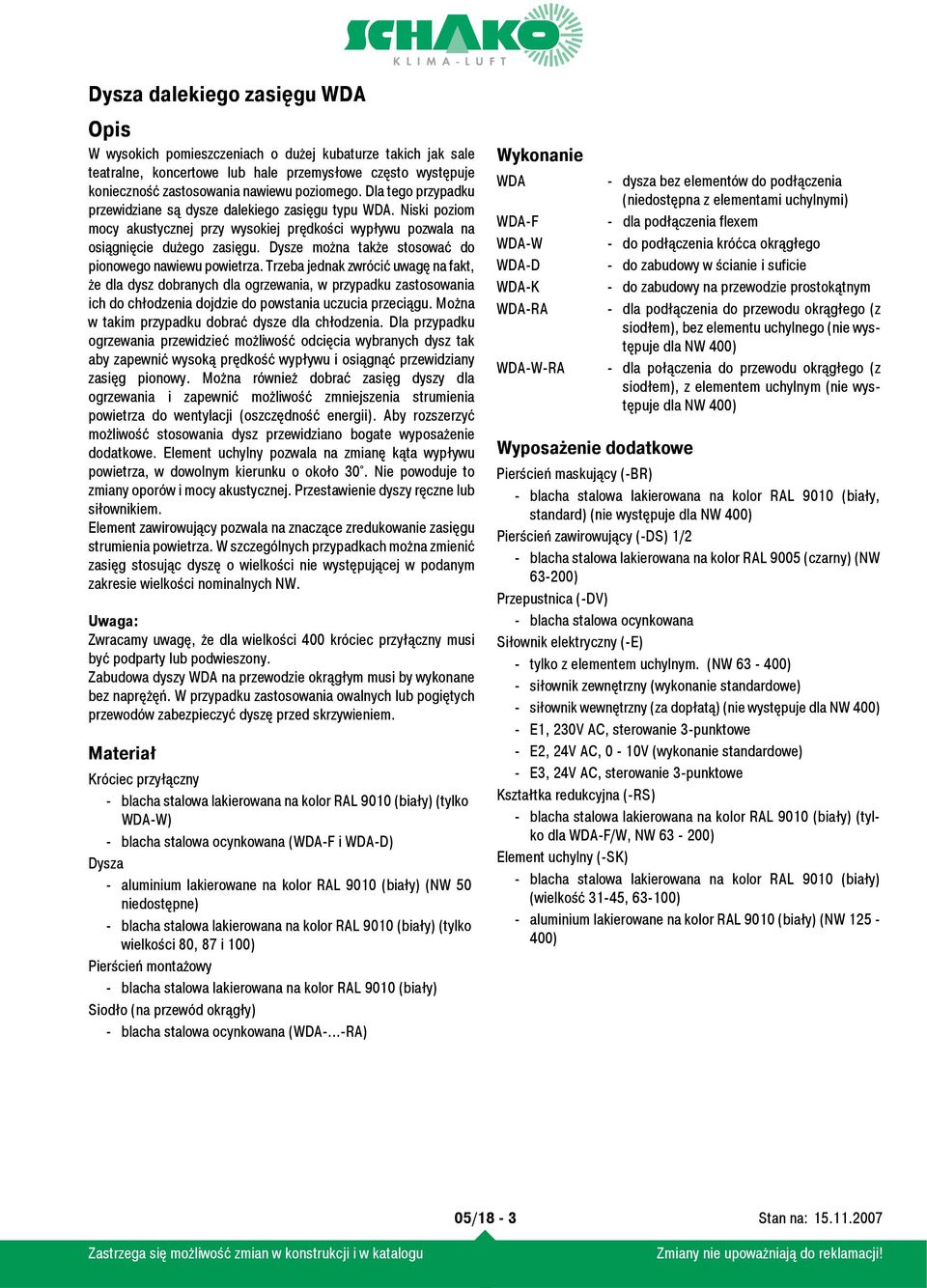

3 Opis W wysokich pomieszczeniach o dużej kubaturze takich jak sale teatralne, koncertowe lub hale przemysłowe często występuje konieczność zastosowania nawiewu poziomego. Dla tego przypadku przewidziane są dysze dalekiego zasięgu typu WDA. Niski poziom mocy akustycznej przy wysokiej prędkości wypływu pozwala na osiągnięcie dużego zasięgu. Dysze można także stosować do pionowego nawiewu powietrza. Trzeba jednak zwrócić uwagę na fakt, że dla dysz dobranych dla ogrzewania, w przypadku zastosowania ich do chłodzenia dojdzie do powstania uczucia przeciągu. Można w takim przypadku dobrać dysze dla chłodzenia. Dla przypadku ogrzewania przewidzieć możliwość odcięcia wybranych dysz tak aby zapewnić wysoką prędkość wypływu i osiągnąć przewidziany zasięg pionowy. Można również dobrać zasięg dyszy dla ogrzewania i zapewnić możliwość zmniejszenia strumienia powietrza do wentylacji (oszczędność energii). Aby rozszerzyć możliwość stosowania dysz przewidziano bogate wyposażenie dodatkowe. Element uchylny pozwala na zmianę kąta wypływu powietrza, w dowolnym kierunku o około 30. Nie powoduje to zmiany oporów i mocy akustycznej. Przestawienie dyszy ręczne lub siłownikiem. Element zawirowujący pozwala na znaczące zredukowanie zasięgu strumienia powietrza. W szczególnych przypadkach można zmienić zasięg stosując dyszę o wielkości nie występującej w podanym zakresie wielkości nominalnych. Uwaga: Zwracamy uwagę, że dla wielkości 400 króciec przyłączny musi być podparty lub podwieszony. Zabudowa dyszy WDA na przewodzie okrągłym musi by wykonane bez naprężęń. W przypadku zastosowania owalnych lub pogiętych przewodów zabezpieczyć dyszę przed skrzywieniem. Materiał Króciec przyłączny - blacha stalowa lakierowana na kolor RAL 9010 (biały) (tylko WDA-W) - blacha stalowa ocynkowana (WDA-F i WDA-D) Dysza - aluminium lakierowane na kolor RAL 9010 (biały) ( 50 niedostępne) - blacha stalowa lakierowana na kolor RAL 9010 (biały) (tylko wielkości 80, 87 i 100) Pierścień montażowy - blacha stalowa lakierowana na kolor RAL 9010 (biały) Siodło (na przewód okrągły) - blacha stalowa ocynkowana (WDA-...-RA) Wykonanie WDA - dysza bez elementów do podłączenia (niedostępna z elementami uchylnymi) WDA-F - dla podłączenia flexem WDA-W - do podłączenia króćca okrągłego WDA-D - do zabudowy w ścianie i suficie WDA-K - do zabudowy na przewodzie prostokątnym WDA-RA - dla podłączenia do przewodu okrągłego (z siodłem), bez elementu uchylnego (nie występuje dla 400) WDA-W-RA - dla połączenia do przewodu okrągłego (z siodłem), z elementem uchylnym (nie występuje dla 400) Wyposażenie dodatkowe Pierścień maskujący (-BR) - blacha stalowa lakierowana na kolor RAL 9010 (biały, standard) (nie występuje dla 400) Pierścień zawirowujący (-DS) 1/2 - blacha stalowa lakierowana na kolor RAL 9005 (czarny) ( ) Przepustnica (-DV) - blacha stalowa ocynkowana Siłownik elektryczny (-E) - tylko z elementem uchylnym. ( ) - siłownik zewnętrzny (wykonanie standardowe) - siłownik wewnętrzny (za dopłatą) (nie występuje dla 400) - E1, 230V AC, sterowanie 3-punktowe - E2, 24V AC, 0-10V (wykonanie standardowe) - E3, 24V AC, sterowanie 3-punktowe Kształtka redukcyjna (-RS) - blacha stalowa lakierowana na kolor RAL 9010 (biały) (tylko dla WDA-F/W, ) Element uchylny (-SK) - blacha stalowa lakierowana na kolor RAL 9010 (biały) (wielkość 31-45, ) - aluminium lakierowane na kolor RAL 9010 (biały) ( ) 05/18-3

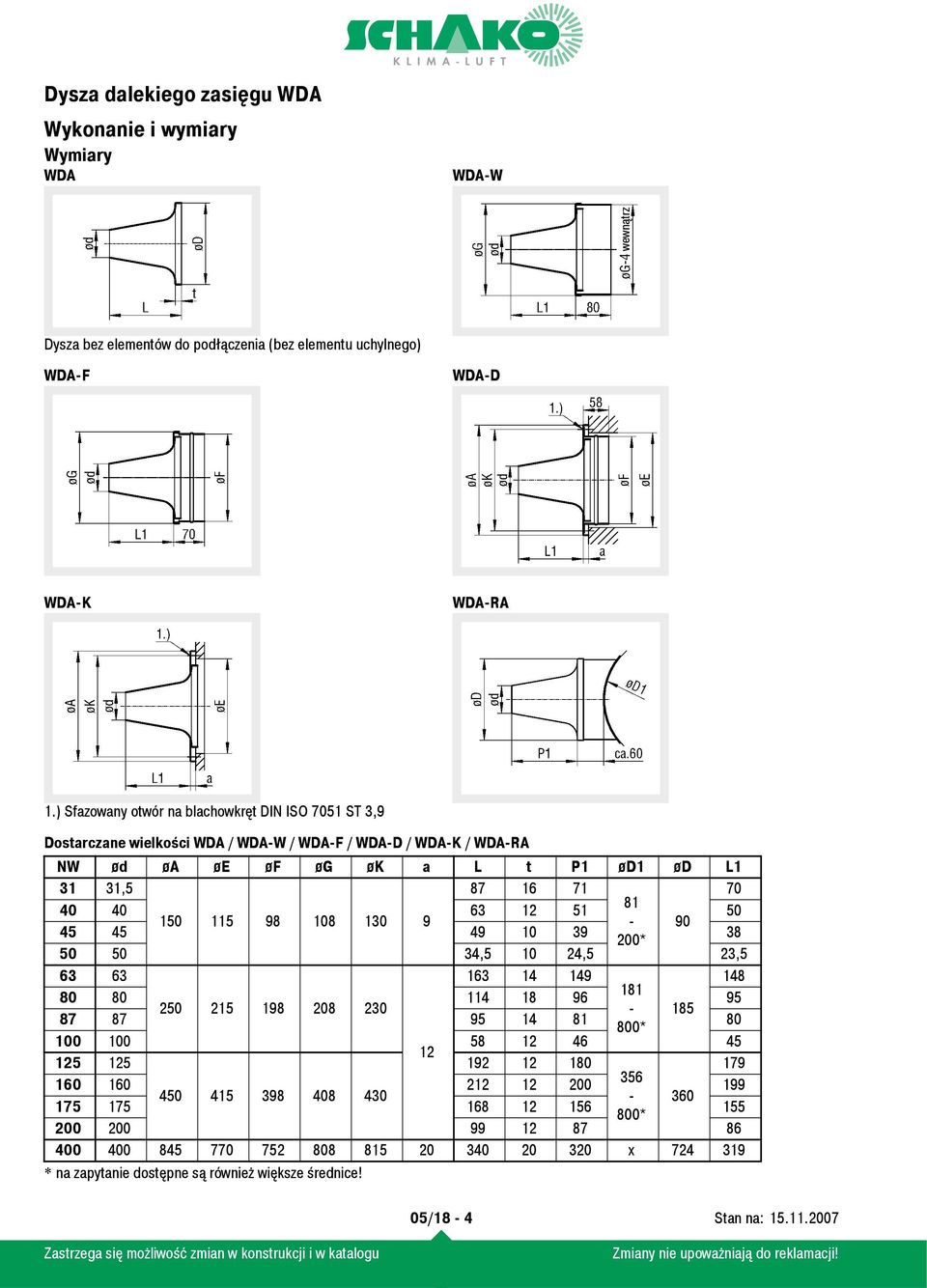

4 Wykonanie i wymiary Wymiary WDA WDA-W wewnątrz Dysza bez elementów do podłączenia (bez elementu uchylnego) WDA-F WDA-D WDA-K WDA-RA 1.) Sfazowany otwór na blachowkręt DIN ISO 7051 ST 3,9 Dostarczane wielkości WDA / WDA-W / WDA-F / WDA-D / WDA-K / WDA-RA ød øa øe øf øg øk a L t P1 ød1 ød L , * , ,5 23, * * x * na zapytanie dostępne są również większe średnice! 05/18-4

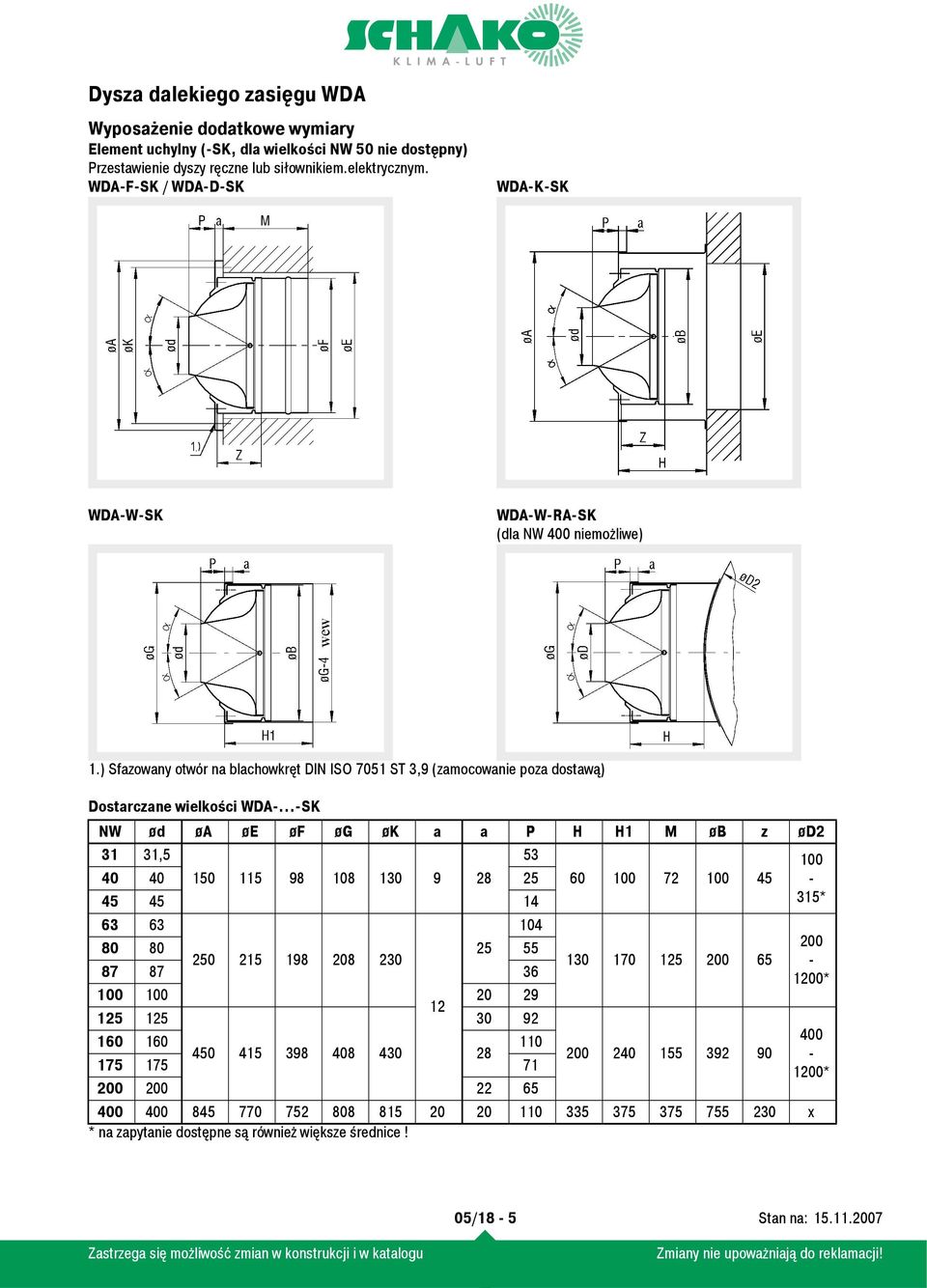

5 Wyposażenie dodatkowe wymiary Element uchylny (-SK, dla wielkości 50 nie dostępny) Przestawienie dyszy ręczne lub siłownikiem.elektrycznym. WDA-F-SK / WDA-D-SK WDA-K-SK WDA-W-SK WDA-W-RA-SK (dla 400 niemożliwe) wew 1.) Sfazowany otwór na blachowkręt DIN ISO 7051 ST 3,9 (zamocowanie poza dostawą) Dostarczane wielkości WDA-...-SK ød øa øe øf øg øk a a P H H1 M øb z ød , * * * x * na zapytanie dostępne są również większe średnice! 05/18-5

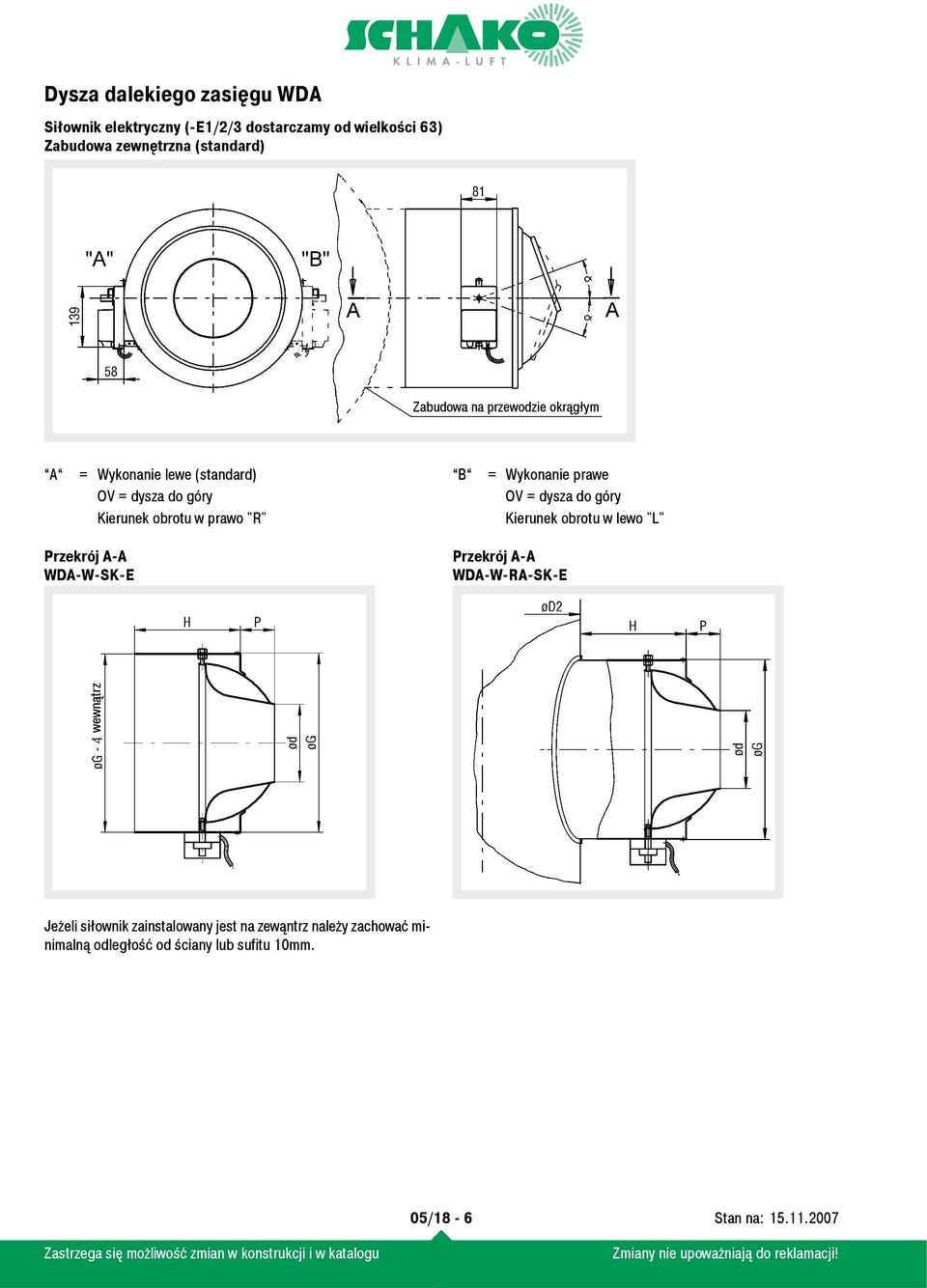

6 Siłownik elektryczny (-E1/2/3 dostarczamy od wielkości 63) Zabudowa zewnętrzna (standard) Zabudowa na przewodzie okrągłym A = Wykonanie lewe (standard) OV = dysza do góry Kierunek obrotu w prawo "R" B = Wykonanie prawe OV = dysza do góry Kierunek obrotu w lewo "L" Przekrój A-A WDA-W-SK-E Przekrój A-A WDA-W-RA-SK-E wewnątrz Jeżeli siłownik zainstalowany jest na zewąntrz należy zachować minimalną odległość od ściany lub sufitu 10mm. 05/18-6

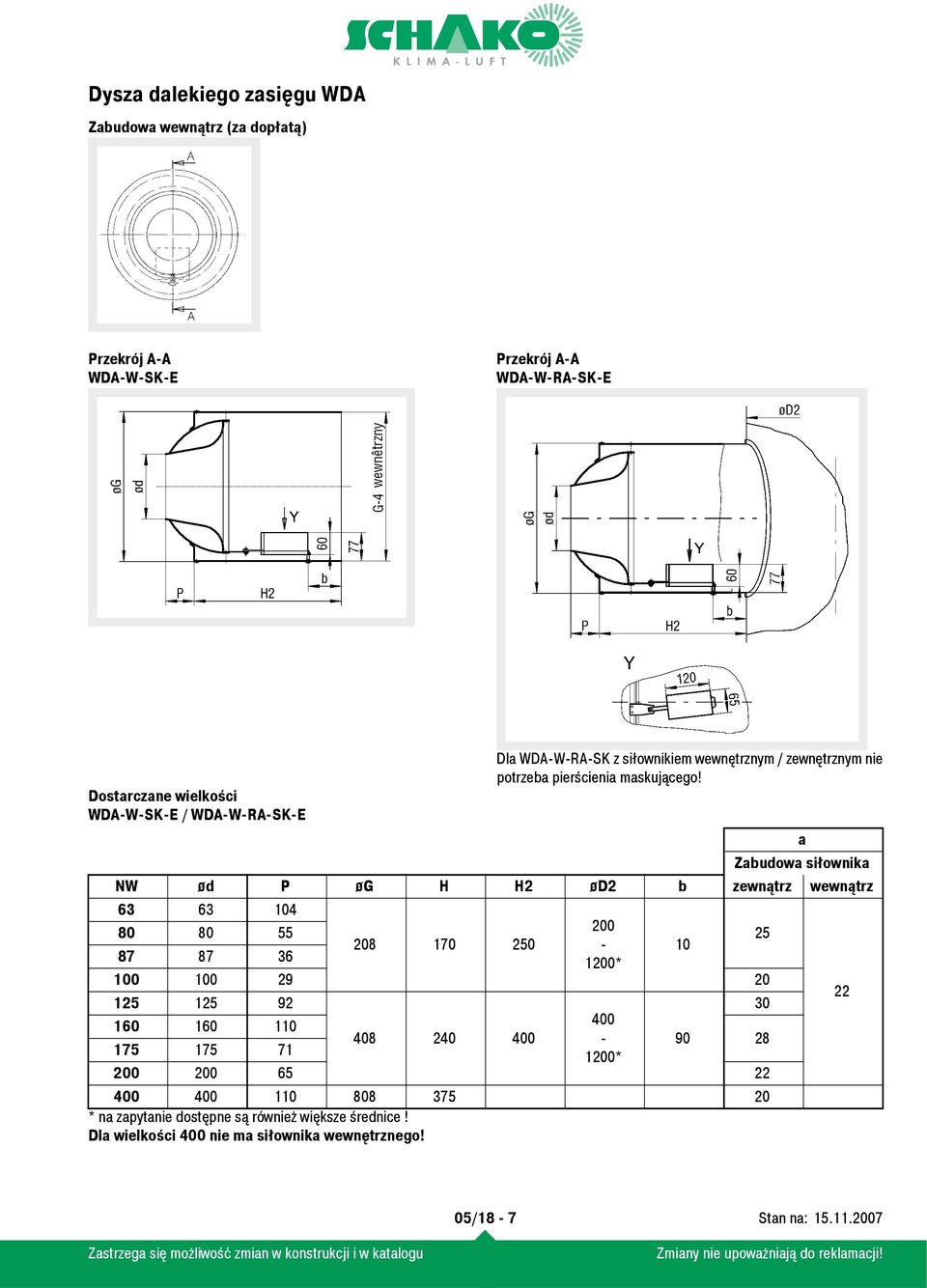

7 Zabudowa wewnątrz (za dopłatą) Przekrój A-A WDA-W-SK-E Przekrój A-A WDA-W-RA-SK-E wewnêtrzny Dostarczane wielkości WDA-W-SK-E / WDA-W-RA-SK-E Dla WDA-W-RA-SK z siłownikiem wewnętrznym / zewnętrznym nie potrzeba pierścienia maskującego! a Zabudowa siłownika ød P øg H H2 ød2 b zewnątrz wewnątrz * * * na zapytanie dostępne są również większe średnice! Dla wielkości 400 nie ma siłownika wewnętrznego! 05/18-7

8 Kształtka redukcyjna (-RS) (produkowane tylko dla ) Pierścień zawirowujący (-DS 1/2) (produkowane tylko dla ) z lub bez pierścienia zawirowującego (możliwe tylko dla WDA-F / WDA-W) Dla wykonania WDA-SK z elementem redukcyjnym wymiar J powiększony jest o 100 mm Dostarczane wielkości -RS / -DS ød L L1 øk J øg ød Pierścień zawirowujący 1 i 2 różnią się powierzchnią zawirowującą. Pierścień może zostać zamontowany w dyszy o dowolnym wykonaniu. Przepustnica (-DV) (produkowane tylko dla 400) Pierścień maskujący (-BR), (ukryty montaż) (możliwe tylko dla WDA-...-SK, dla 400 nieprodukowane) Zamocowanie poza dostawą b Dostarczane wielkości -BR WDA-K-SK WDA-D-SK WDA-F-SK øc WDA-W-SK-RA øc /18-8

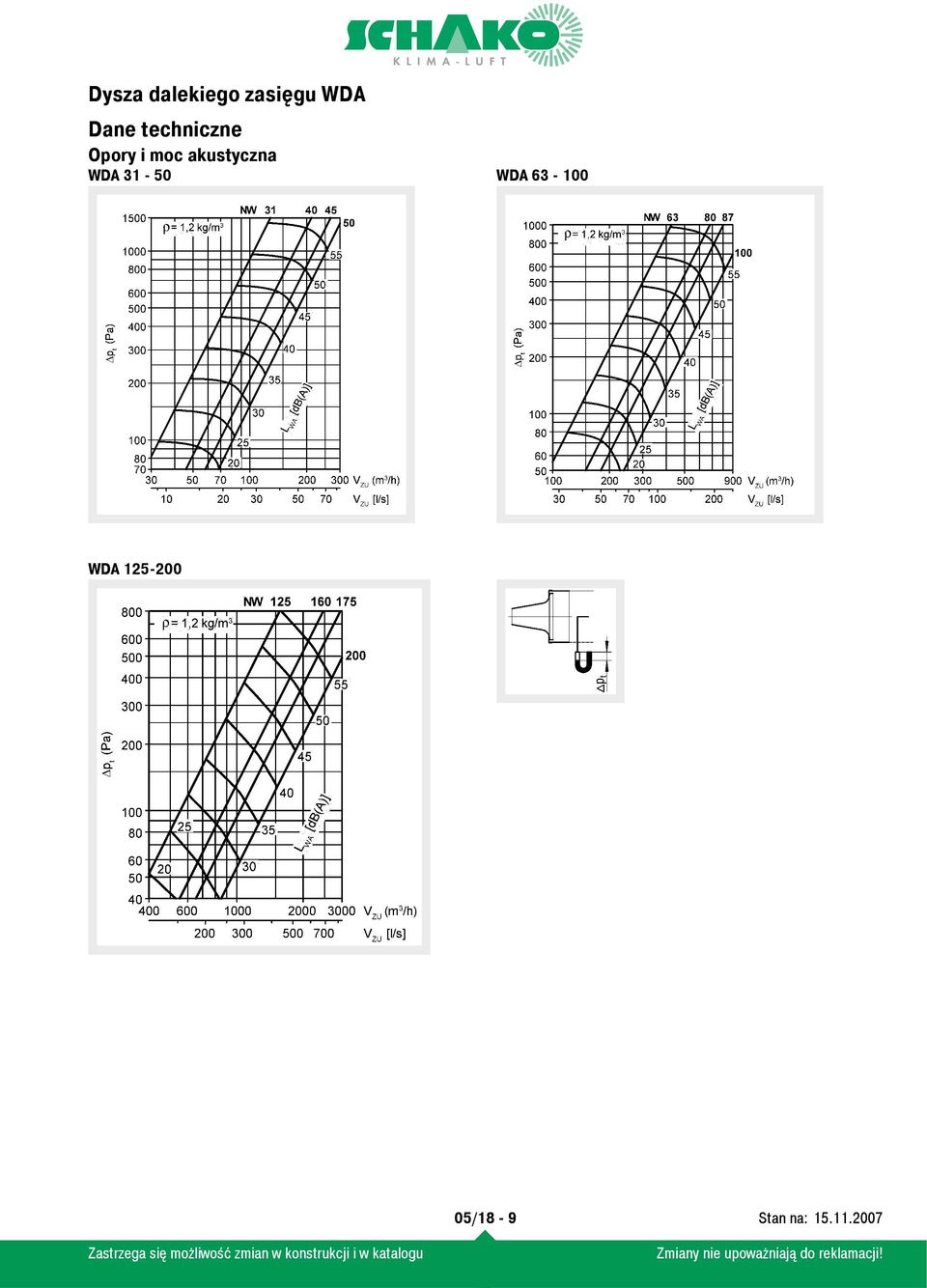

9 Dane techniczne Opory i moc akustyczna WDA WDA WDA /18-9

10 Kąt rozwarcia strumienia α α α1 α α1 α α1 α α1 WDA WDA WDA WDA 31 Pierścień WDA 63 Pierścień WDA 125 Pierścień WDA 31 Pierścień WDA 63 Pierścień WDA 125 Pierścień WDA WDA WDA WDA 40 Pierścień WDA 80 Pierścień WDA 160 Pierścień WDA 40 Pierścień WDA 80 Pierścień WDA 160 Pierścień WDA WDA WDA WDA 45 Pierścień WDA 87 Pierścień WDA 175 Pierścień WDA 45 Pierścień WDA 87 Pierścień WDA 175 Pierścień WDA WDA WDA WDA 50 Pierścień WDA 100 Pierścień WDA 200 Pierścień WDA 50 Pierścień WDA 100 Pierścień WDA 200 Pierścień Współczynniki poprawkowe dla pierścienia zawirowującego WDA DS ,80 0,72 0,62 0,59 0,76 0,69 0,65 0,62 v max 2 0,65 0,40 0,35 0,31 0,64 0,57 0,53 0,47 1 0,93 0,75 0,70 0,62 0,91 0,84 0,80 0,76 y H 2 0,65 0,30 0,25 0,27 0,84 0,77 0,72 0,67 y TV 1 1,10 1,30 1,60 1,60 1,20 1,40 1,60 1,70 2 1,50 3,50 3,90 3,70 1,40 1,70 2,00 2,20 1 0,67 0,64 0,65 0,56 0,69 0,68 0,67 0,66 2 0,60 0,54 0,49 0,38 0,59 0,55 0,54 0,49 1 1,20 1,40 1,50 1,70 1,30 1,40 1,50 1,60 i 2 1,60 2,60 2,80 3,20 1,50 1,70 1,90 2,10 1 1,04 1,08 1,10 1,15 1,03 1,10 1,13 1,20 Δp t 2 1,10 1,30 1,42 1,69 1,06 1,14 1,20 1, L WA , ,5 05/18-10

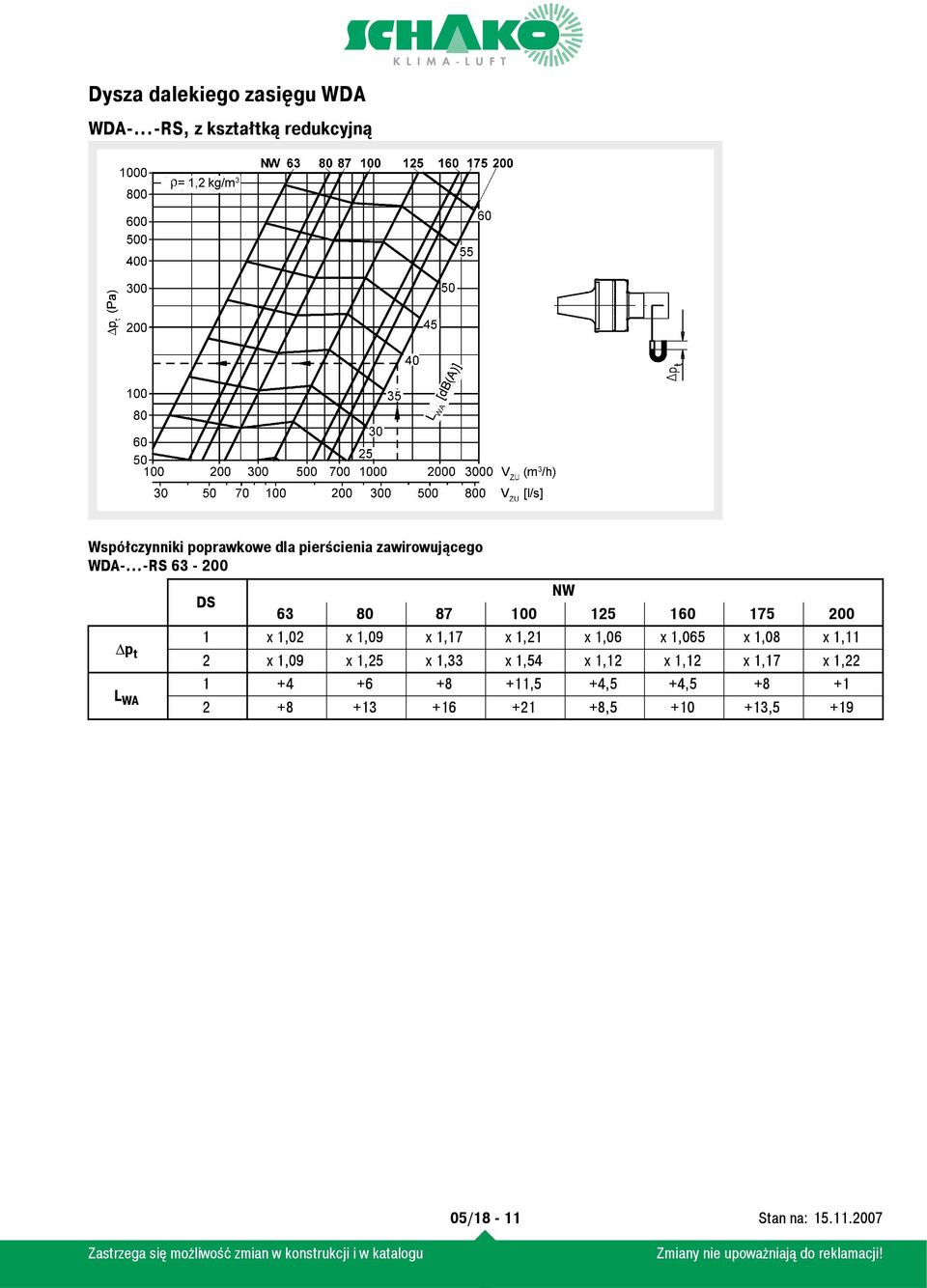

11 WDA-...-RS, z kształtką redukcyjną Współczynniki poprawkowe dla pierścienia zawirowującego WDA-...-RS DS x 1,02 x 1,09 x 1,17 x 1,21 x 1,06 x 1,065 x 1,08 x 1,11 Δp t 2 x 1,09 x 1,25 x 1,33 x 1,54 x 1,12 x 1,12 x 1,17 x 1, ,5 +4,5 +4, L WA , , /18-11

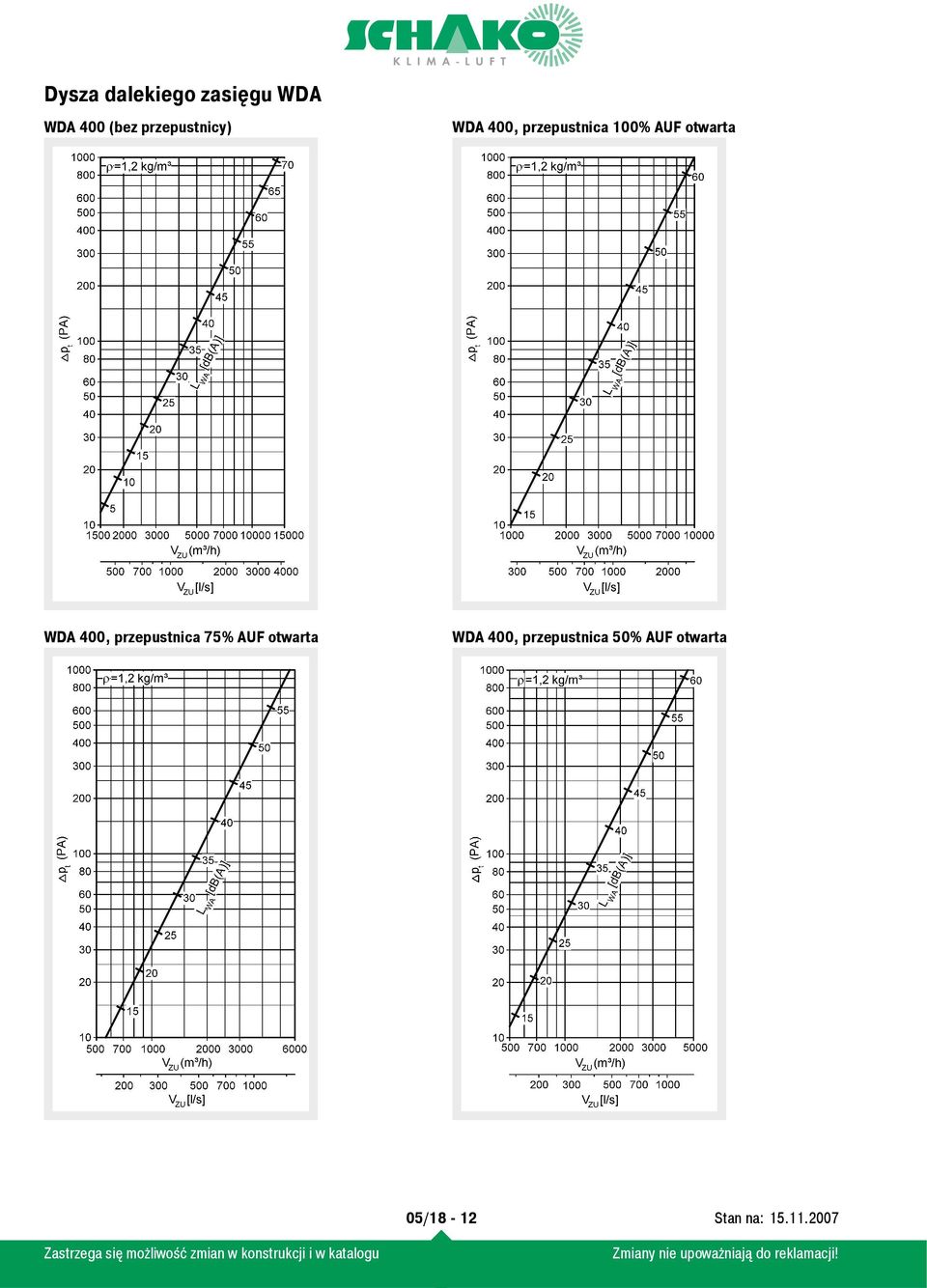

12 WDA 400 (bez przepustnicy) WDA 400, przepustnica 100% AUF otwarta WDA 400, przepustnica 75% AUF otwarta WDA 400, przepustnica 50% AUF otwarta 05/18-12

13 maksymalna prędkość strumienia powietrza WDA WDA WDA v = v max x 0,33 05/18-13

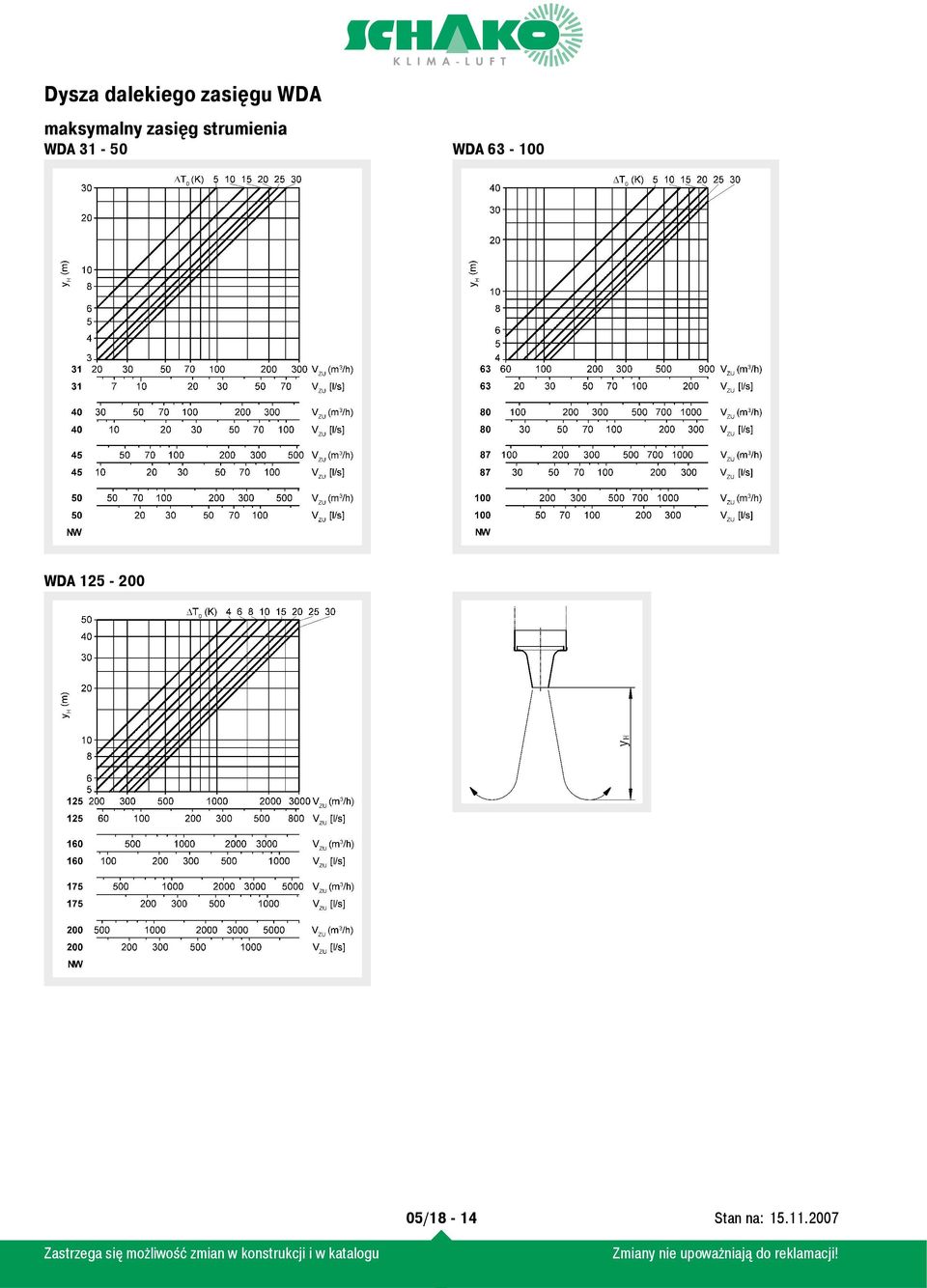

14 maksymalny zasięg strumienia WDA WDA WDA /18-14

15 Dobór dla pionowego nawiewu przy chłodzeniu. Współczynniki poprawkowe do obliczenia średniej prędkości dla nawiewu pionowego. ΔT [K] bez pierścienia z pierścieniem zawirowującym 1 z pierścieniem zawirowującym 2-4 0,3 0,26 0,19-6 0,4 0,31 0,24-8 0,5 0,36 0, ,6 0,43 0,33 Obliczenia średniej prędkości w zależności od ΔT dla dyszy przy nawiewie pionowym. Przykład: WDA 200 z 250 m 3 /h, wysokość zabudowy = 9,5 m, ΔT = - 6 K: Odległość do strefy przebywania ludzi = 9,5 m - 1,8 m = 7,7 m y (m) = wg parametrów z programu doboru SCHAKO wynosi 7,7 m ponieważ dla warunków przyjętych w programie dysza zamontowana jest poziomo dla dyszy zamontowanej pionowo odległość y wstawiamy jako parametr x (m)! x = 7,7m Prędkość maksymalna w warunkach izotermicznych wynosi wg programu 0,344m/s na wysokości głowy. Stosując współczynnik korekcyjny równy 0,4 dla - 6 K dla dyszy bez pierścienia zawirowującego otrzymujemy wartość prędkości średniej: 0,344 m/s x 0,4=0,137m/s. Wynik: WDA 200 dla przepływu 250 m 3 /h, wysokość zabudowy 9,5m, delta T= - 6 K, V średnia = 0,137 m/s na wysokości głowy Jeżeli prędkość jest zbyt duża, można zastosować współczynniki poprawkowe dla pierścienia zawirowującego DS1 lub DS2. 05/18-15

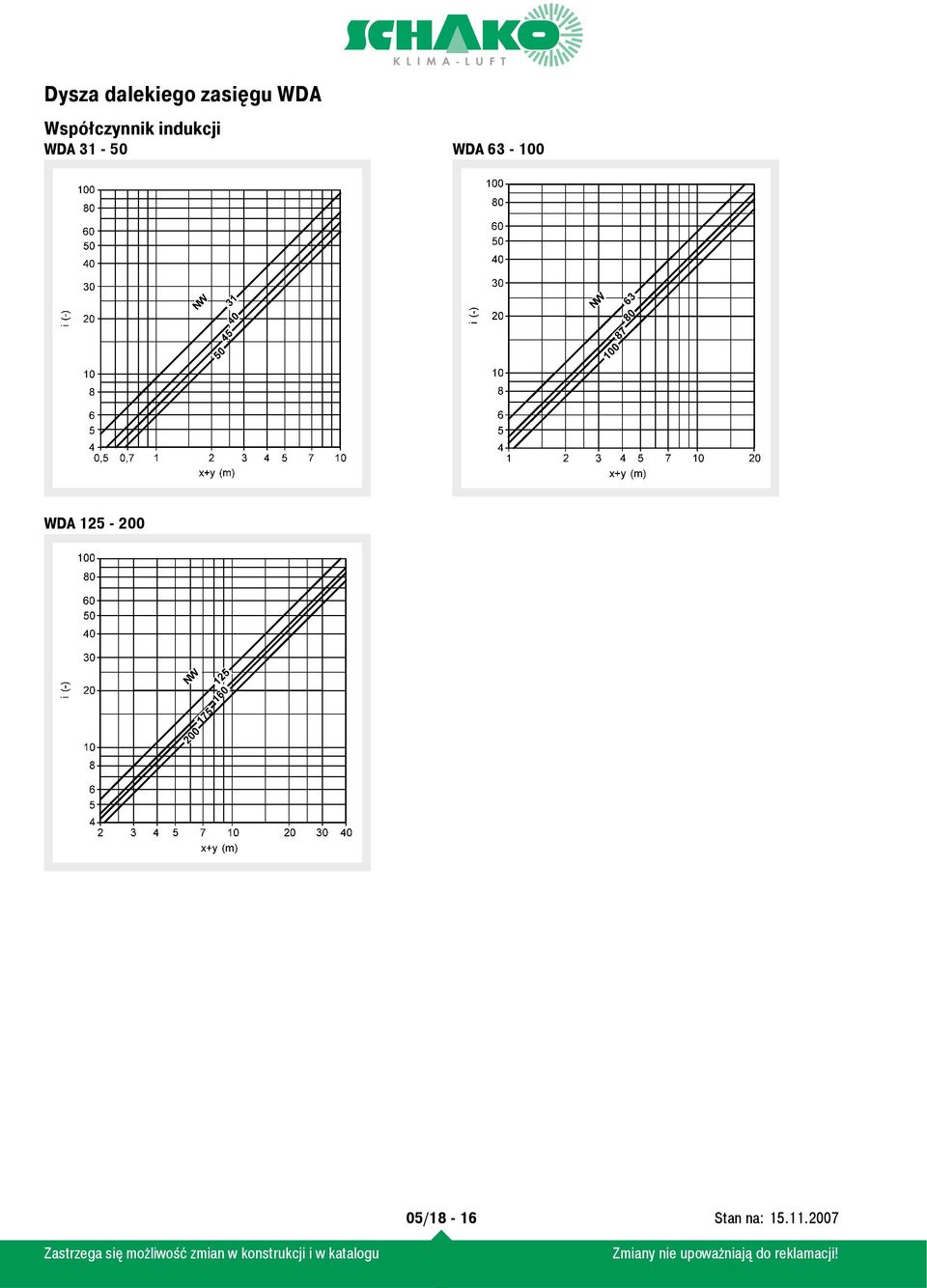

16 Współczynnik indukcji WDA WDA WDA /18-16

17 Współczynnik redukcji różnicy temperatury poziomy strumień swobodny WDA WDA WDA /18-17

18 Definicje Chłodzenie Przykład dla chłodzenia Dane: Wynik: 100 L WA = 21,64 db(a) V ZU = 250 m 3 /h Δp t = 54,42 Pa x = 15 m v max = 0,394 m/s ΔT O = 8 K TV = 0,033 i = 47,43 Nawiew izotermiczny Przykład nawiewu izotermicznego Dane: Wynik: 100 L WA = 21,64 db(a) V ZU = 250 m 3 /h Δp t = 54,52 Pa x = 15 m v max = 0,394 m/s TV = 0,033 i = 47,43 05/18-18

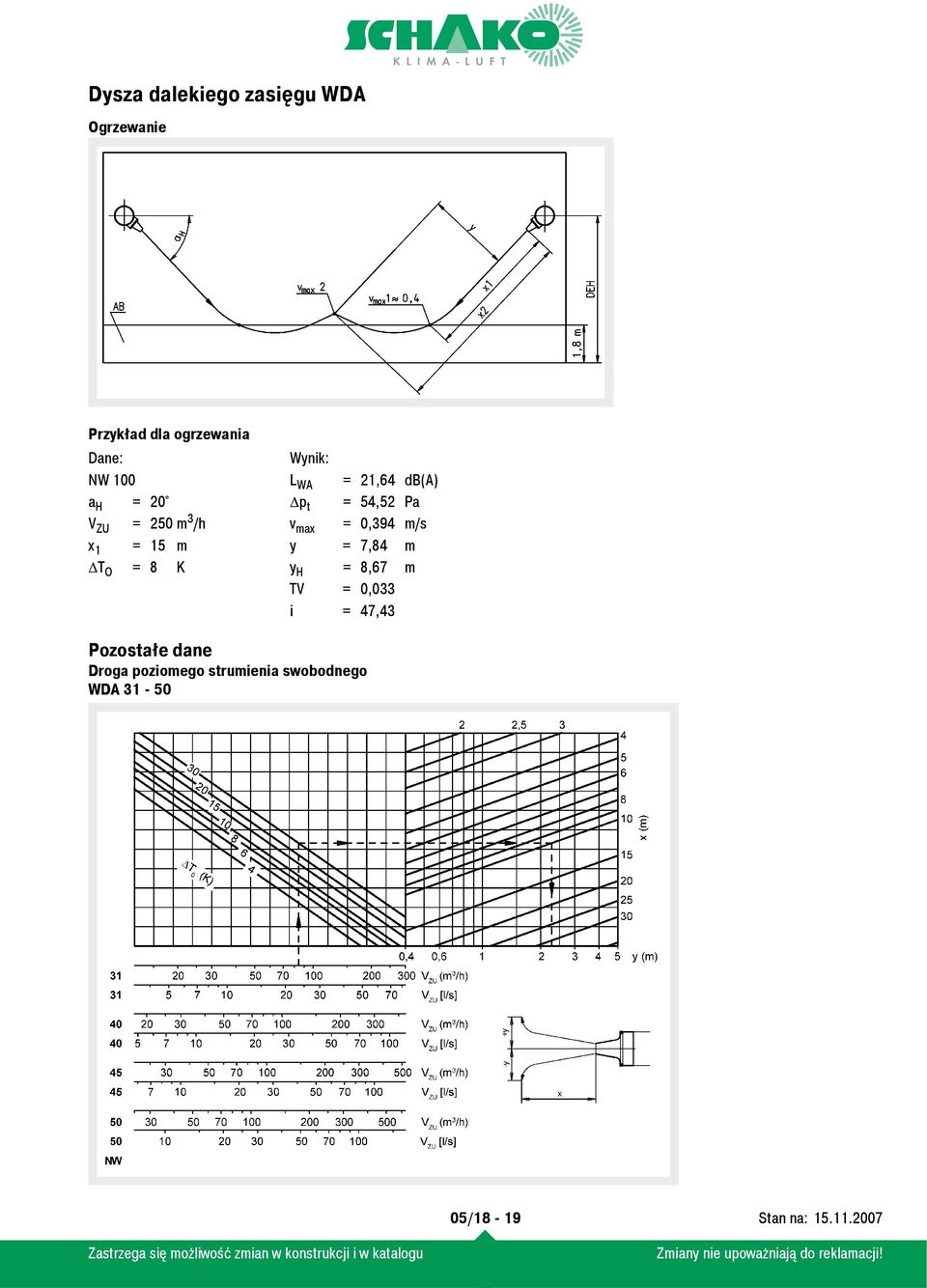

19 Ogrzewanie Przykład dla ogrzewania Dane: Wynik: 100 L WA = 21,64 db(a) a H = 20 Δp t = 54,52 Pa V ZU = 250m 3 /h v max = 0,394 m/s x 1 = 15 m y = 7,84 m ΔT O = 8 K y H = 8,67 m TV = 0,033 i = 47,43 Pozostałe dane Droga poziomego strumienia swobodnego WDA /18-19

20 WDA WDA /18-20

21 Legenda V ZU (m 3 /h) = ilość powietrza nawiewanego V ZU [l/s] = ilość powietrza nawiewanego x+y (m) = poziomy i pionowy strumien powietrza x (m) = poziomy zasięg strumienia y (m) = pionowy zasięg strumienia DEH (m) = wysokość zabudowy dysz Z (m) = odległość pozioma od dyszy do punktu spotkania się strumieni S = ca. długość drogi strumienia (izotermicznie) AB = strefa przebywania ludzi α K ( ) = kąt wypływu dla chłodzenia α H ( ) = kąt wypływu dla ogrzewania Δp t (Pa) = strata ciśnienia ΔT O (K) = różnica temperatur pomiędzy powietrzem nawiewanym- a temperaturą pomieszpomieszczenia L WA [db(a)] = poziom mocy akustycznej w skali A v max (m/s) = maksymalna prędkość strumienia powietrza v mitt (m/s) = średnia prędkość strumienia powietrza y H (m) = maksymalny zasięg strumienia przy ogrzewaniu TV = współczynnik redukcji różnicy temperatury i = współczynnik indukcji r (kg/m 3 ) = gęstość DS = pierścień zawirowujący (mm) = Wielkość () He (m) = ogrzewanie Kü (m) = chłodzenie 05/18-21

22 Dane do zamówienia Dysza dalekiego zasięgu Typ WDA na przewód okrągły (z siodłem) -RA (dla 400 nie występuje) tylko dysza - do podłączenia elastycznego -F do podłącznia króćca -W do zabudowy w suficie i i ścianie -D do przewodu prostokątnego -K na przewód okrągły (z siodłem) W-RA (dla 400 nie występuje) bez elementu uchylnego - z elementem uchylnym -SK Wyposażenie dodatkowe: Pierścień zawirowujący ( ) - DS Kształtka redukcyjna (dla WDA-F/W ) - RS Eelektryczny siłownik (dla ) Pierścień maskujący (dla 400 nie występuje - BR Przepustnica - DV (dla 400) 1 2 zewnętrzny wewnętrzny (dla 400 nie występuje) R prawa L lewa 230 V AC (3-pkt.- sterowanie) -E1 24 V AC 0-10 V -E2 24 V AC (3-pkt.- sterowanie) -E3 Przykład zamówienia: WDA-D-SK-100 Jeżeli w zamówieniu nie zostaną podane pełne dane dostarczone będzie wykonanie jak w pogrubieniu 05/18-22

23 Opis do specyfikacji Dysze dalekiego zasięgu do klimatyzacji dużych i wysokich pomieszczen takich jak hale teatry czy sale koncertowe. Stożkowo zwężający się przekrój dyszy powoduje przyspieszenie strumienia powietrza i zapewnia strumieniowi stabilność. Dzięki temu osiagany jest daleki zasięg. Optymalna konstrukcja dyszy, pozbawiona ostrych krawędzi, gwarantuje wysoką prędkość wypływu, oraz indukcję przy małej głośności. Gwarancję danych technicznych przedstawionych w dokumentacji zapewniają pomiary wykonane w laboratorium przepływowym i akustycznym SCHAKO. Przeznaczone do chłodzenia i ogrzewania. Różne możliwości zabudowy i podłączenia: na ścianie, na suficie, na przewodzie i na króćcu. Złożone z dyszy wykonanej z aluminium ( i ) lub z blachy stalowej ( ), lakierowane wysokiej jakości lakierem proszkowym w kolorze zgodnym z paletą RAL (RAL 9010 biały, standard). Przeznaczone do instalacji ze zmienną ilością powietrza Produkt: SCHAKO typu WDA Przepływ w m 3 /h przy: 35 db(a) 40 db(a): Wielkość 31: Wielkość 40: Wielkość 45: Wielkość 50: Wielkość 63: Wielkość 80: Wielkość 87: Wielkość 100: Wielkość 125: Wielkość 160: Wielkość 175: Wielkość 200: Wielkość 400: Wyposażenie dodatkowe: - Element uchylny (-SK), do zmiany kierunku wypływu bez wzrostu oporów i głośności, wykonany z: - blachy stalowej lakierowanej wysokiej jakości lakierem proszkowym w kolorze dyszy wg. palety RAL (standard RAL 9010, biały) ( i ) - aluminium lakierowane wysokiej jakości lakierem proszkowym w kolorze dyszy wg. palety RAL (standard RAL 9010, biały) ( ) - Pierścień zawirowujący (-DS) z blachy stalowej lakierowanej wysokiej jakości lakierem proszkowym w kolorze RAL 9005 (czarny) służacy do zwiększenia indukcji, redukcji prędkości i skrócenia zasięgu ( ). Wykonanie 1 lub 2. - Kształtka redukcyjna (-RS), do podłączenia mniejszą średnicą przewodu okrągłego, z blachy stalowej, lakierowanej wysokiej jakości lakierem proszkowym w kolorze dyszy (tylko dla WDA-F/W ) - Siłownik elektryczny (tylko z elementem uchylnym, występuje dla wielkośći ) - siłownik zewnętrzny (wykonanie standardowe) - siłownik wewnętrzny (za dopłatą) (nie występuje dla 400)) - E1, (230V AC, sterowanie 3-punktowe) - E2, 24V AC, 0-10V (wykonanie standardowe) - E3, (24V AC, sterowanie 3-punktowe) - Pierścień maskujący (-BR) do zakrycia śrub ustalajacych i mocujacych dla WDA-...SK, z blachy stalowej, lakierowanej wysokiej jakości lakierem proszkowym, w kolorze dyszy (nie występuje dla 400)) - Przepustnica (-DV) do ręcznej regulacji przepływu z blachy stalowej ocynkowanej ( tylko 400) - dla podłączenia flexem, z pierścieniem montażowym i króćcem Produkt: SCHAKO typu WDA-F - do podłączenia króćca okrągłego z pierścieniem montażowymi Produkt: SCHAKO typu WDA-W - do zabudowy w ścianie / suficie, z pierscieniem montażowym i króćcem Produkt: SCHAKO typu WDA-D - do podłączenia do przewodu prostokątnego Produkt: SCHAKO typu WDA-K - do podłączenia do przewodu okrągłego (z siodłem), bez elementu uchylnego (nie występuje dla 400) Produkt: SCHAKO typu WDA-RA - do podłączenia do przewodu okrągłego (z siodłem), z elementem uchylnym (nie występuje dla 400) Produkt: SCHAKO typu WDA-W-RA 05/18-23
