1 Tłumik akustyczny z wełny mineralnej MWS / MWK Ferdinand Schad KG Steigstraße D Kolbingen Telefon +49 (0) Telefax +49 (0) info@schako.de

2 Spis treści Opis...3 MWK-OB / MWS-OB... 3 MWK-LL / MWS-LL... 3 MWK-MB / MWS-MB... 4 MWK-LB / MWS-LB... 4 Wykonanie... 5 Wykonanie... 5 Wyposażenie dodatkowe... 5 Wykonanie i wymiary...6 Wymiary... 6 Wyposażenie dodatkowe - wymiary... 6 Tłumik akustyczny w wykonaniu wieloczęściowym... 7 Dane techniczne...10 Prędkość w szpalcie i wydatek Szumy przepływu według DIN Tłumienie w oktawach i strata ciśnienia MWS-OB-... i MWS-LL Tłumienie w oktawach i strata ciśnienia MWS-MB-... i MWS-LB Tłumienie w oktawach i strata ciśnienia MWS-OB-... i MWS-LL Tłumienie w oktawach i strata ciśnienia MWS-MB-... i MWS-LB Legenda...18 Dane do zamówienia...19 Dane do zamówienia...20 Opis do specyfikacji /02-2 8

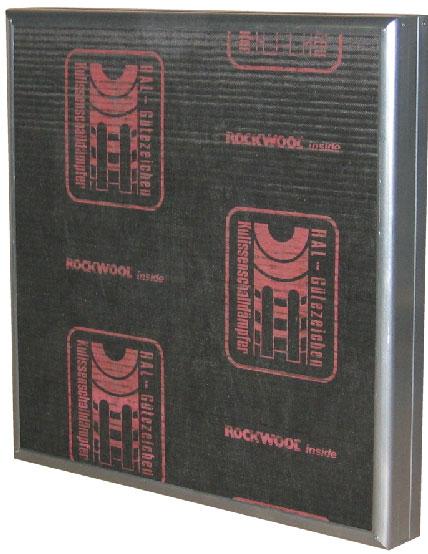

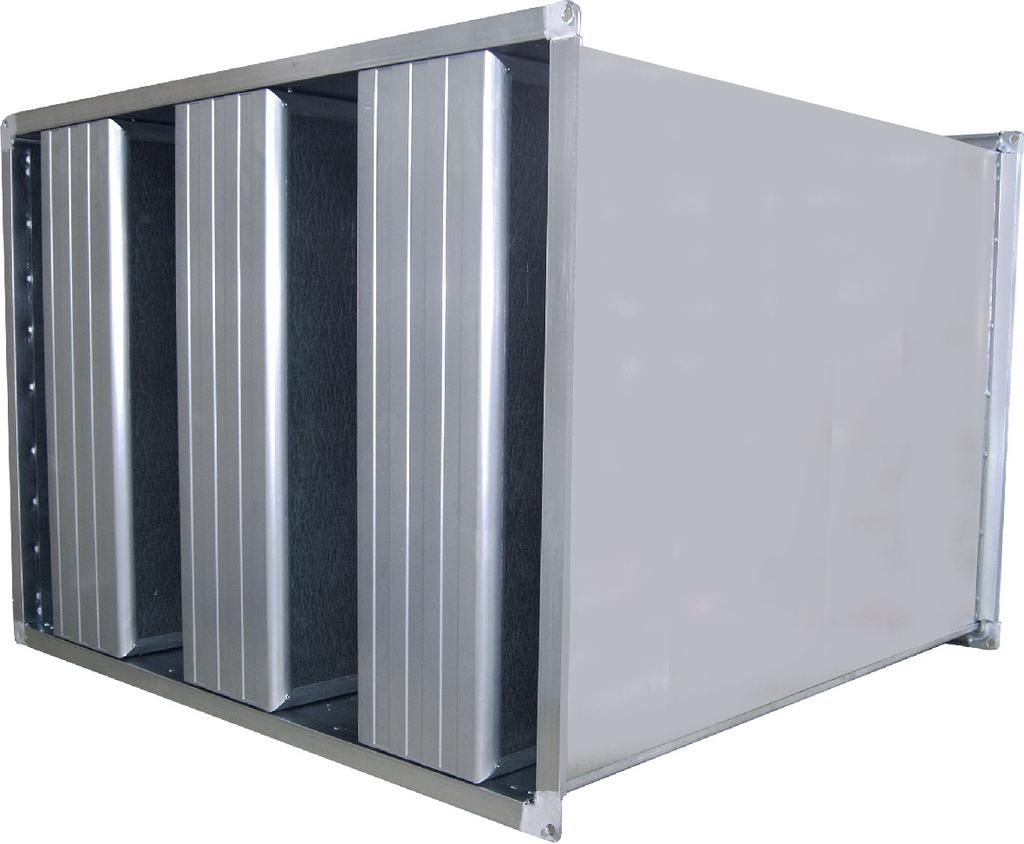

3 Opis MWK-OB / MWS-OB MWK-LL / MWS-LL Kulisa tłumiąca typu MWK-OB Ramy kulis w kształcie dyszy pozwalające na znaczną redukcję oporów przepływu. Płyty z włókien mineralnych pokryte są tkaniną szklaną, która uniemożliwia rozwój bakterii oraz są niepalne zgodnie z DIN 4102 A1. Kulisy badane zgodnie z ISO/DIS 7235 i DIN Spełniają wymagania higieniczne wytycznych VDI Do stosowania głównie w zakresie częstotliwościod 500 Hz do 8000 Hz. Grubość blachy ocynkowanej, z której wykonana jest rama kulisy wynosi 0,5 mm. Tłumik kulisowy typu MWS-OB-... Tłumik kulisowy z zabudowanymi kulisami typu MWK- OB. Rama kulis wykonana z blachy stalowej ocynkowanej Obudowa z blachy stalowej ocynkowanej o grubości 1,0mm łączonej na szczelną zakładkę. Ciśnienie pracy do 1000 Pa. Z dwustronnym profilem M 30. Wykonany zgodnie z higienicznymi wymaganiami VDI Do stosowania głównie w zakresie częstotliwościod 500 Hz do 8000 Hz Kulisa tłumiąca typu MWK-LL Ramy kulis w kształcie dyszy pozwalające na znaczną redukcję oporów przepływu. Płyty z włókien mineralnych pokryte są tkaniną szklaną, która uniemożliwia rozwój bakterii oraz są niepalne zgodnie z DIN 4102 A1. Pokryte dwustronnie blachą perforowaną o grubości t=0,5 mm. Kulisy badane zgodnie z ISO/DIS 7235 i DIN Spełniają wymagania higieniczne wytycznych VDI Do stosowania głównie w zakresie częstotliwościod 500 Hz do 8000 Hz. Grubość blachy ocynkowanej, z której wykonana jest rama kulisy wynosi 0,5 mm.blacha perforowana, jest również wykonana ze stali ocynkowanej. Tłumik kulisowy typu MWS-LL Tłumik kulisowy z zabudowanymi kulisami typu MLK - LL Rama kulis i płyta perforowana wykonane są z blachy stalowej ocynkowanej. Obudowa z blachy stalowej ocynkowanej o grubości 1,0mm łączonej na szczelną zakładkę. Ciśnienie pracy do 1000 Pa. Z dwustronnym profilem M 30. Wykonany zgodnie z higienicznymi wymaganiami VDI Do stosowania głównie w zakresie częstotliwościod 500 Hz do 8000 Hz 10/02-3

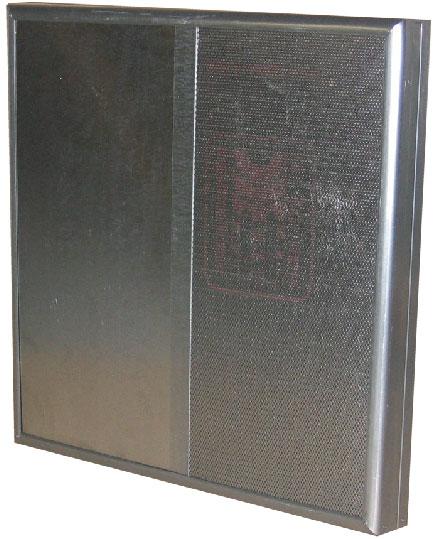

4 MWK-MB / MWS-MB MWK-LB / MWS-LB Kulisa tłumiąca typu MWK-MB Ramy kulis w kształcie dyszy pozwalające na znaczną redukcję oporów przepływu. Płyty z włókien mineralnych pokryte są tkaniną szklaną, która uniemożliwia rozwój bakterii oraz są niepalne zgodnie z DIN 4102 A1. W połowie naprzemiennie pokryte blachą o grubości t = 0,5 mm. Kulisy badane zgodnie z ISO/DIS 7235 i DIN Spełniają wymagania higieniczne wytycznych VDI Do stosowania głównie w zakresie częstotliwościod 63 Hz do 500 Hz.Grubość blachy ramy kulisy wynosi 0,5 mm. Rama i połowiczne przykrycie blachą wykonane z blachy stalowej ocynkowanej Tłumik kulisowy typu MWS Tłumik kulisowy z zabudowanymi kulisami typu MWK- MB. Rama kulis i połowiczne przykrycie blachą wykonane z blachy stalowej ocynkowanej Obudowa z blachy stalowej ocynkowanej o grubości 1,0mm łączonej na szczelną zakładkę. Ciśnienie pracy do 1000 Pa. Z dwustronnym profilem M 30. Wykonany zgodnie z higienicznymi wymaganiami VDI Do stosowania głównie w zakresie częstotliwościod 63 Hz do 500 Hz. Kulisa tłumiąca typu MWK-LB Ramy kulis w kształcie dyszy pozwalające na znaczną redukcję oporów przepływu. Płyty z włókien mineralnych pokryte są tkaniną szklaną, która uniemożliwia rozwój bakterii oraz są niepalne zgodnie z DIN 4102 A1. W połowie naprzemiennie pokryte blachą o grubości t = 0,5 mm. Pozostała część pokryta blachą perforowaną o grubości t = 0,5 mm. Kulisy badane zgodnie z ISO/DIS7235 i DIN Spełnaiją wymagania higieniczne wytycznych VDI Do stosowania głównie w zakresie częstotliwościod 63 Hz do 500 Hz.Grubość ramy kulisy wynosi 0,5 mm. Ramy kulis, przykrycie blachą i blacha perforowana wykonane ze stali ocynkowanej. Tłumik z kulisami typu MWS-LB Tłumik kulisowy z zabudowanymi kulisami typu MWK-LB Ramy kulis, przykrycie blacą i blacha perforowana wykonane ze stali ocynkowanej Obudowa z blachy stalowej ocynkowanej o grubości 1,0mm łączonej na szczelną zakładkę. Ciśnienie pracy do 1000 Pa. Z dwustronnym profilem M 30. Wykonany zgodnie z higienicznymi wymaganiami VDI Do stosowania głównie w zakresie częstotliwościod 63 Hz do 500 Hz. 10/02-4

5 Ramy kulis w kształcie dyszy pozwalające na znaczną redukcję oporów przepływu w odniesieniu do tradycyjnych tłumików do 55%. Pozwala to na znaczną oszczędność energii. Kulisy i tłumiki są dostarczane w wykonaniu higienicznym w rozumieniu wytycznych VDI Wytyczne normy VDI 6022 "Projektowanie, wykonanie, eksploatacja i konserwacja urządzeń wentylacyjnych zgodnie z zasadami higieny" mają na celu zapewnienie odpowiedniej jakości powietrza w pomieszczeniach. Elementy wchodzące w skład instalacji nie mogą wydzielać substancji szkodliwych dla zdrowia, włókien ani zapachów, ani powodować rozwoju mikroorganizmów. Kontrola zakładowa, jak również kontrola jakości w ramach RAL, gwarantują wysoką jakość naszych produktów. Tłumiki kulisowe z wełny mineralnej typu MWS-... są sprawdzone przez TÜV-Süd-Serwis zgodnie z wymaganiami: - VDI 6022, częsć 1: Wymagania higieniczne dla urządzeń i osprzętu wentylacyjnego. - VDI 6022, częsć 2: Wymagania higieniczne dla urządzeń i osprzętu wentylacyjnego - pomiary i badania dla kontroli i inspekcji higienicznej. - VDI 1946, Częsć 2: Wentylacja wymagania zdrowotne. Konserwacja, obsługa techniczna i kontrola są możliwe od strony odpowiednio przewidzianych otworów rewizyjnych Zabudowa kulis lub tłumików Jeżeli kulisy dostarczane są osobno, wówczas należy przestrzegać wytycznych montażu producenta oraz ogólnych zasad wynikających z wiedzy technicznej aby osiągnąć przewidzianą wydajność tłumienia. Uwaga: Kulisy o wysokości niższej niż 200 mm nie mogą zostać wykonane z ramą w kształcie dyszy. Możliwe jest tylko wykonanie z krawędziami pod kątem prostym. Wykonanie Płaszcz - stal ocynkowana (-SV) (standard) - stal kwasoodporna (-V2) - stal kwasoodporna (-V4) Ramka - stal ocynkowana (-SV) (standard) - stal kwasoodporna (-V2) - stal kwasoodporna (-V4) (Uwaga: wykonanie ze stali kwasoodpornej jest niedostępne w wersji z krawędziami kulis w kształcie dyszy! Możliwa jest tylko wersja z krawędziami pod kątem prostym!) Wykonanie MWK-OB Płyta z włókien mineralnych z ramą stalową MWK-MB-...- Płyta z włókien mineralnych z ramą stalową, naprzemienne połowy pokryte pełną blachą MWK-LL Płyta z włókien mineralnych, z ramą stalową, obustronnie pokryta blachą perforowaną MWK-LB Płyta z włókien mineralnych, z ramą stalową, naprzemienne połowy pokryte pełną blachą, pozostała powierzchnia pokryta blachą perforowaną MWS-OB Tłumik kulisowy z zabudowanymin kulisami typu MWK-OB-... MWS-MB Tłumik kulisowy z zabudowanymin kulisami typu MWK-MB-... MWS-LL Tłumik kulisowy z zabudowanymin kulisami typu MWK-LL-... MWS-LB Tłumik kulisowy z zabudowanymin kulisami typu MWK-LB szerokość kulisy 100 mm szerokość kulisy 200 mm szerokość kulisy 300 mm ŚWIADECT DLA TŁUMIKA KULISOWEGO Tłumiki akustyczne SCHAKO są oznaczone znakiem jakości RAL 595 RAL Instytutu RAL SCHAKO KG jest członkiem stowarzyszenia jakości RAL w zakresie tłumików. Wyposażenie dodatkowe Lakierowanie proszkowe - kolor RAL 9010 (biały) (-9010) - na inny kolor RAL (-xxxx) Lakierowanie lakierem DD RAL7035 (-DDLA) Profil Metu M2/M4 (-M2/-M4) Dodatkowa rama z kątownika (-WR1) - blacha stalowa (tylko MWS-...) 10/02-5

6 Wykonanie i wymiary Wymiary z kulisą tłumiącą typu MWK-... Szczegół X przy D=100/200 i H2>200 przy D=300 i/lub przy H2<200 okrągły kształt prostokątny kształt Tłumik z kulisami typu MWS-... Wyposażenie dodatkowe - wymiary Dodatkowa rama z kątownika (za dopłatą) (tylko MWS-...) Szczegół Y Dostarczane wielkości L1=L2 H1=H2 D = 100 (mm) (mm) S = >40, <100 B1 (mm) D = 200 S = >50, <200 B1 (mm) Poszczególne długości L, wysokości H i szerokości B można dowolnie łączyć! n Podział tłumików hałasowych patrz na stronie 8 Na życzenie dostarczany z kulisami D= 300! Dane techniczne na zapytanie Wykonanie D=300 jest wykonane z płyt z wełny mineralnej o grubości mm. 10/02-6

7 Tłumik akustyczny w wykonaniu wieloczęściowym Przy wykonaniu wieloczęściowym tłumika z kulisami należy zadbać o stabilny montaż ponieważ elementy nie mogą przejąć dodatkowych obciążeń. Podział na długości Podział na wysokości przykręcony Kołnierz Kołnierz przykręcony owiercony kołnierz z kątownika Podział na szerokości Podział na szerokości i wysokości Kołnierz przykręcony 1.) Kołnierz Kołnierz przykręcony 1.) Kołnierz przykręcony 1.) owiercony kołnierz z kątownika 1.) Zaciski śrubowe dostarczane są osobno 10/02-7

8 Tłumik akustyczny typu MWS-... Jeżeli wymiary tłumika (L/H/B) zawierają się w podanych granicach producent zastrzega sobie sposób zmianę sposobu podziału. Tłumik zostanie podzielony na części o wymiarach umożliwiających łatwy montaż z uwagi na ciężar i gabaryty. Szerokość do Wysokość bis 800 A A A B B B D D A A B B B B D D A A B B B D D D B B B C D D D D B B B D D D D D E E E E E E E F Nr. Podział na szerokości na wyokości na długości A nie nie usytuowany centralnie Jeśli L >2000 B nie nie usytuowany centralnie Jeśli L >1500 C nie Jeśli L częściowe tylko jesli L>1500 nie nie D 2-częściowe nie E nie 2-częściowe F 2-częściowe 2-częściowe usytuowany centralnie Jeśli L >1500 dodatkowo w środku Jeśli L >1500 dodatkowo w środku Jeśli L >1500 dodatkowo w środku Jeśli L >1500 dodatkowo w środku jeżeli > /02-8

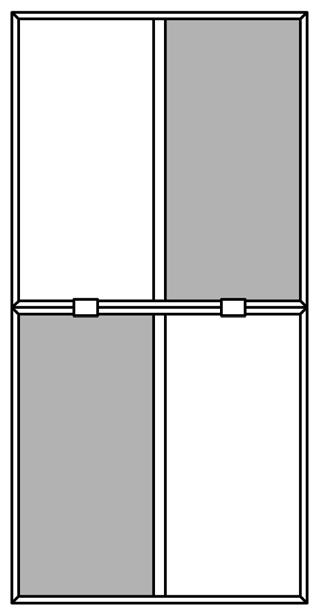

9 Podział z kulisami typu MWK-... Wysokość Długość A A A A B B B B A A A A B B E E A A C C B B E E A C C C B D E E A C C C B D F F C C C C D D F F C C C D D D F F C C D D D D F F F F F F F F F F Podział - A HB KR Podział - C HB VL MW MW MS MW HB Podział - B HB VL KR Podział - D HB VL MW MW MW HB Nr. Podział Uwagi: na wyokości na długości A nie nie jednoczęściowy B nie tak 2 pojedyncze kulisy C tak nie 2 pojedyncze kulisy D tak tak 4 pojedyncze kulisy E nie tak 3 pojedyncze kulsy F tak tak 6 pojedynczych kulis Kulisy zostaną podzielone w zależności od rozmiarów na wysokości H i (lub) na długości L MS KR Podział E HB VL MW HB VL KR KR Jeśli kulisy są zawieszone poziomo lub pionowo, wykonanie takie należy wcześniej skonsultować z fabryką. Podział - F HB MW HB Aby uniknąć uszkodzeń transportowych i uprościć czynności na placu budowy, pojedyncze kulisy dostarczane są w częściach. Montaż będzie odbywał się na miejscu za pomocą załączonych do dostawy płaskowników montażowych. VL MW HB VL MW KR HB = przykrycie połowy kulisy MW = wełna mineralna MS = listwa środkowa KR = rama kulis VL = Płaskownik łączący 10/02-9

10 Dane techniczne Prędkość w szpalcie i wydatek MWK-OB-... / MWS-OB-... / MWK-MB-... / MWS-MB /50 (Szerokość kulisy/szerokość szpalty) MWK-OB-... / MWS-OB-... / MWK-MB-... / MWS-MB /100 (Szerokość kulisy/szerokość szpalty) 10/02-10

11 MWK-OB-... / MWS-OB-... / MWK-MB-... / MWS-MB /50 (szerokość kulisy / szerokość szpalty) MWK-OB-... / MWS-OB-... / MWK-MB-... / MWS-MB /100 (szerokość kulisy / szerokość szpalty) 10/02-11

12 MWK-OB-... / MWS-OB-... / MWK-MB-... / MWS-MB /200 (szerokość kulisy / szerokość szpalty) Szumy przepływu według DIN MWK-OB-... / MWS-OB-... / MWK-MB-... / MWS-MB /50 (szerokość kulisy / szerokość szpalty) MWK-OB-... / MWS-OB-... / MWK-MB-... / MWS-MB /100 (szerokość kulisy / szerokość szpalty) 10/02-12

13 MWK-OB-... / MWS-OB-... / MWK-MB-... / MWS-MB /50 (szerokość kulisy / szerokość szpalty) MWK-OB-... / MWS-OB-... / MWK-MB-... / MWS-MB /200 (szerokość kulisy / szerokość szpalty) MWK-OB-... / MWS-OB-... / MWK-MB-... / MWS-MB /100 (szerokość kulisy / szerokość szpalty) Współczynniki poprawkowe (dla szumów przepływu) Powierzchnia przekroju poprzecznego kanału (m²) KF [db] 0, ,1-10 0,2-7 0,25-6 0,3-5 0,4-5 0,5-3 0, , ,5 4 4, L W = L W1 + KF 10/02-13

14 Tłumienie w oktawach i strata ciśnienia MWS-OB-... i MWS-LL L=500 L=1000 L=1500 L=2000 L=2500 L=3000 D e (db/okt) Δp t (Pa) f m (Hz) v s (m/s) < <10 < <10 < < < < < <10 < >50 >50 >50 >50 > >50 >50 >50 > >50 >50 >50 > >50 >50 >50 > >50 >50 > >50 >50 > /02-14

15 Tłumienie w oktawach i strata ciśnienia MWS-MB-... i MWS-LB L=500 L=1000 L=1500 L=2000 L=2500 L=3000 D e (db/okt) Δp t (Pa) f m (Hz) v s (m/s) < <10 < <10 < < < < < < /02-15

16 Tłumienie w oktawach i strata ciśnienia MWS-OB-... i MWS-LL L=500 L=1000 L=1500 L=2000 L=2500 L=3000 D e (db/okt) Δp t (Pa) f m (Hz) v s (m/s) < < < <10 < <10 < <10 < < < < <10 < <10 < >50 > < < < < >50 > < < < >50 >50 > < < < >50 >50 >50 > >50 >50 >50 > >50 >50 >50 > >50 >50 >50 > >50 >50 > >50 >50 > >50 >50 > >50 > > > > /02-16

17 Tłumienie w oktawach i strata ciśnienia MWS-MB-... i MWS-LB L=500 L=1000 L=1500 L=2000 L=2500 L=3000 D e (db/okt) Δp t (Pa) f m (Hz) v s (m/s) < < < <10 < <10 < <10 < < < < <10 < <10 < >50 > < < < < >50 >50 > < < < >50 >50 >50 >50 > < < < >50 >50 >50 >50 > >50 >50 >50 >50 > >50 >50 >50 > >50 >50 >50 > > > > > /02-17

18 Legenda B1 (mm) = Szerokość tłumika H1 (mm) = Wysokość tłumika L1 (mm) = Długość tłumika H2 (mm) = Wysokość kulis L2 (mm) = Długość kulis = Szerokość szpalty D (mm) = Szerokość kulisy V (m³/h) = Przepływ v s (m/s) = Prędkość w szpalcie f m (Hz) = średnia częstotliwość w oktawach L W [db] = Poziom mocy akustycznej L WA [db(a)] = Poziom mocy akustycznej w skali A L W1 [db] = Poziom mocy akustycznej odniesiony do 1m 2 przekroju przewodu KF (-) = Współczynniki poprawkowe D e (db/okt) = Tłumienie Δp t (Pa) = Strata ciśnienia n (-) = Liczba kulis 10/02-18

19 Dane do zamówienia Typ Wykonanie Wysokość Długość Grubość kulisy Materiał Lakierowanie Przykład MWK -OB SV Przykład MWK-OB SV-0000 Kulisa z wełny mineralnej I Kulisa bez pokrycia I Wysokość 1000 mm I Długość 1000 mm I Grubość kulis 100 mm I Blacha stalowa ocynkowana I Bez lakierowania Dane do zamówienia 01 - Typ MWK = Kulisa tłumiąca z wełny mineralnej 02 - Wykonanie OB = kulisa bez pokrycia (Standard) MB = kulisa w połowie pokryta blachą (naprzemiennie po obu stronach kulisy) LL = kulisa obustronnie pokryta blachą perforowaną LB = kulisa pokryta w połowie blachą pełną i perforowaną ( naprzemiennie po obu stronach) 03 - Wysokość xxxx = dowolnie wybierana (zawsze 4 cyfrowa wartość w mm), min mm 04 - Długość xxxx = dowolnie wybierana (zawsze 4 cyfrowa wartość w mm), min mm 05 - Grubość kulisy 100 = 100 mm 200 = 200 mm 06 - Materiał SV = Blacha stalowa ocynkowana (standard) V2 = stal szlachetna (V2A) V4 = stali szlachetnej (V4A) 07 Lakierowanie 0000 = bez lakierowania (standard) 9010 = kolor RAL 9010 (biały) xxxx = dowolny kolor z palety RAL (zawsze 4 cyfry) DDLA = chemoodporny lakier DD (paleta RAL 7035) 10/02-19

20 Dane do zamówienia Typ Wykonanie Szerokość Wysokość Długość Grubość kulisy Ilość kulis Materiał Przykład MWS -OB SV Lakierowanie Kołnierz W1 Przykład MWS-OB SV-0000-W1 Tłumik z wełny mineralnej I Kulisy bez pokrycia I Szerokość 250 mm I Wysokość 1500 mm I Długość 1250 mm I Grubość kulisy 200 mm I Liczba kulis 1 I Blacha stalowa ocynkowana I Bez lakierowania I Z kołnierzem z kątownika Dane do zamówienia 01 - Typ MWS = 02 - Wykonanie 03 - Szerokość xxxx = dowlony wybór (zawsze 4 cyfry mm), min mm 04 - Wysokość 05 - Długość Tłumik kulisowy z wełny mineralnej OB = kulisa bez pokrycia (Standard) MB = kulisa w połowie pokryta blachą (naprzemiennie po obu stronach kulisy) LL = kulisa obustronnie pokryta blachą perforowaną LB = kulisa pokryta w połowie blachą pełną i perforowaną ( naprzemiennie po obu stronach) xxxx = xxxx = dowolnie wybierana (zawsze 4 cyfrowa wartość w mm), min mm dowolnie wybierana (zawsze 4 cyfrowa wartość w mm), min mm 07 - Liczba kulis xx = liczba kulis od 1 do Materiał SV = Blacha stalowa ocynkowana (standard) V2 = stal szlachetna (V2A) V4 = stali szlachetnej (V4A) 09 Lakierowanie 0000 = bez lakierowania (standard) 9010 = kolor RAL 9010 (biały) xxxx = paleta RAL kolor do wyboru (zawsze 4 cyfry) DDLA = chemoodporny lakier DD (paleta RAL 7035) 10 - Kołnierz przyłączeniowy W1 = z kątownika M2 = profil Metu M2 (bez dopłaty) M3 = profil Metu M3 (standard) M4 = profil Metu M4 (bez dopłaty) 06 - Grubość kulisy 100 = 100 mm 200 = 200 mm 10/02-20

21 Opis do specyfikacji Ramy kulis w kształcie dyszy pozwalają na znaczną redukcję strat ciśnienia. Płyty z wełny mineralnej o masie > 30 kg / m³ są pokryte tkaniną szklaną i są niepalne zgodnie z normą DIN 4102 A1. Ramy kulis wykonane z blachy stalowej ocynkowanej Kulisy badane zgodnie z ISO/DIS 7235 i DIN Spełniają wymagania higieniczne wytycznych VDI Produkt: SCHAKO Typ MWK-OB-100/-200/-300 Ramy kulis w kształcie dyszy pozwalają na znaczną redukcję strat ciśnienia. Płyty z wełny mineralnej o masie > 30 kg / m³ są pokryte tkaniną szklaną i są niepalne zgodnie z normą DIN 4102 A1. W połowie naprzemiennie pokryte blachą o grubości t = 0,5 mm. Ramy kulis i przykrycie połowy kulis są wykonane ze stali ocynkowanej Kulisy badane zgodnie z ISO/DIS 7235 i DIN Spełniają wymagania higieniczne wytycznych VDI Produkt: SCHAKO typu MWK-MB-100/-200 Ramy kulis w kształcie dyszy pozwalają na znaczną redukcję strat ciśnienia. Płyty z wełny mineralnej o masie > 30 kg / m³ są pokryte tkaniną szklaną i są niepalne zgodnie z normą DIN 4102 A1. Pokryte dwustronnie blachą perforowaną o grubości t=0,5 mm. Rama kulis i płyta perforowana wykonane są z blachy stalowej ocynkowanej. Kulisy badane zgodnie z ISO/DIS 7235 i DIN Spełniają wymagania higieniczne wytycznych VDI Produkt: SCHAKO typu MWK-LL-100/-200/-300 Ramy kulis w kształcie dyszy pozwalają na znaczną redukcję strat ciśnienia. Płyty z wełny mineralnej o masie > 30 kg / m³ są pokryte tkaniną szklaną i są niepalne zgodnie z normą DIN 4102 A1. W połowie naprzemiennie pokryte blachą o grubości t = 0,5 mm. Pozostała część pokryta blachą perforowaną o grubości t = 0,5 mm. Rama kulis, przykrycie kulis i blacha perforowana wykonana ze stali ocynkowanej. Kulisy badane zgodnie z ISO/DIS 7235 i DIN Spełniają wymagania higieniczne wytycznych VDI Produkt: SCHAKO typu MWK-LB-100/-200 Materiał - Blacha stalowa ocynkowana (standard) - stal kwasoodporna (-V2A) (-V2) - stal kwasoodporna (-V4A) / (-V4) Wyposażenie dodatkowe: - lakierowanie proszkowe RAL 9010 (biały) (-9010) - Lakierowanie proszkowe w innym kolorze RAL-(xxxx) - lakierowanie lakierem DD (-DDLA) 10/02-21

22 Tłumik kulisowy z zabudowanymi kulisami, pokrytymi tkaniną szklaną, typu MWS-OB -... osadzonymi w ramie o kształcie dyszy, płyta z wełny mineralnej pokryta tkaniną z włókna szklanego o gęstości > 30 kg / m³, niepalna zgodnie z DIN 4102 A1. Obudowa z blachy stalowej ocynkowanej o grubości 1,0mm łączonej na szczelną zakładkę. Ciśnienie pracy do 1000 Pa. Z dwustronnym profilem M 30. Wykonany zgodnie z higienicznymi wymaganiami VDI 6022.Rama kulis wykonana ze stali ocynkowanej. Sprawdzony przez TÜV SÜD zgodnie z VDI 6022 część 1+2 oraz DIN 1946 część 2. Produkt: SCHAKO typu MWS-OB-100/-200/-300 Tłumik kulisowy z zabudowanymi kulisami typu MWS- MB-... osadzonymi w ramie o kształcie dyszy, płyta z wełny mineralnej pokryta tkaniną z włókna szklanego o gęstości > 30 kg / m³, niepalna zgodnie z DIN 4102 A1 Obudowa z blachy stalowej ocynkowanej o grubości 1,0mm łączonej na szczelną zakładkę. Ciśnienie pracy do 1000 Pa. Z dwustronnym profilem M 30. Wykonany zgodnie z higienicznymi wymaganiami VDI Rama kulis i pokrycie połowy kulisy, wykonane ze stali ocynkowanej. Sprawdzony przez TÜV SÜD zgodnie z VDI 6022 część 1+2 oraz DIN 1946 część 2. Produkt: SCHAKO typu MWS-100/-200 Materiał - Blacha stalowa ocynkowana (standard) - stal kwasoodporna (-V2A) (-V2) - stal kwasoodporna (-V4A) / (-V4) Wyposażenie dodatkowe: - lakierowanie proszkowe RAL 9010 (biały) (-9010) - kolor RAL 9010 (biały) (-9010) - Lakierowanie proszkowe w innym kolorze RAL- (xxxx) - Lakierowanie lakierem DD RAL7035 (-DDLA) - Metu-Profil M2/ M4 (-M2/-M4) - z dodatkową ramką z kątownika (-W1) - blacha stalowa (tylko MWS-...) Tłumik kulisowy z zabudowanymi kulisami typu MWS- LL-... osadzonymi w ramie o kształcie dyszy, płyta z wełny mineralnej pokryta tkaniną z włókna szklanego o gęstości > 30 kg / m³, niepalna zgodnie z DIN 4102 A1 Obudowa z blachy stalowej ocynkowanej o grubości 1,0mm łączonej na szczelną zakładkę. Ciśnienie pracy do 1000 Pa. Z dwustronnym profilem M 30. Wykonany zgodnie z higienicznymi wymaganiami VDI Rama kulis i blacha perforowana wykonane ze stali ocynkowanej. Sprawdzony przez TÜV SÜD zgodnie z VDI 6022 część 1+2 oraz DIN 1946 część 2. Produkt: SCHAKO typu MWS-LL-100/-200/-300 Tłumik kulisowy z zabudowanymi kulisami, typu MWS- LB-..., osadzonymi w ramie o kształcie dyszy, płyta z wełny mineralnej pokryta tkaniną z włókna szklanego o gęstości > 30 kg / m³, niepalna zgodnie z DIN 4102 A1 Obudowa z blachy stalowej ocynkowanej o grubości 1,0mm łączonej na szczelną zakładkę. Ciśnienie pracy do 1000 Pa. Z dwustronnym profilem M 30. Wykonany zgodnie z higienicznymi wymaganiami VDI Rama kulisy, pokrycie połowy kulisy i blacha perforowana ze stali ocynkowanej. Sprawdzony przez TÜV SÜD zgodnie z VDI 6022 część 1+2 oraz DIN 1946 część 2. Produkt: SCHAKO typu MWS-LB-100/ /02-22
