Informacja o produkcie Przepustnica odcinająca w wersji Ex AK-Ex

Transkrypt

1 AK-Ex 1

2 Przepustnica odcinająca Przepustnica odcinająca AK-EX z siłownikiem w wersji Ex przeznaczona jest do odcinania przepływu strumienia, należy do II grupy urządzeń stosowanych w przestrzeniach zagrożonych wybuchem, dla stref 1 i 2. Obudowa przepustnicy odcinającej AK-Ex wykonana jest blachy stalowej ocynkowanej. Wszystkie części narażone na kontakt z przepływającym powietrzem wykonane są ze stali nierdzewnej (1.4301) dzięki czemu są odporne na substancje chemiczne. Regulator jest zaprojektowany i certyfikowany zgodnie z wymogami ATEX. Wszystkie zamontowane elementy elektryczne w strefach zagrożonych wybuchem są certyfikowane zgodnie z ATEX i potwierdzone certyfikatem producenta dostarczonym razem z urządzeniem. Przepustnica odcinająca AK-Ex z uszczelką z tworzywa sztucznego charakteryzuje się szczelnością klasy 4 i 3 zgodnie z EN Przepustnica odcinająca dostarczana jest tylko z siłownikiem elektrycznym. Dostępny jest także siłownik ze sprężyną powrotną (T0F) albo wyposażony w włączniki krańcowe. Ex połączenie śrubowe do zasilania i uruchomienia. skrzynka przyłączna i siłownik w wersji Ex Przewód uziemienia do połączenia z przewodem wentylacyjnym za przepustnicą 2

3 Cechy konstrukcyjne: - Urządzenie zaprojektowane do odcinania przepływu strumienia w strefach zagrożonych wybuchem 1 i 2 - Szczelność zgodnie z PN - EN 1751, klasa 4 i 3 - Regulacja tylko siłownikiem elektrycznym (również z sprężyną powrotną albo z włącznikami krańcowymi) - Maksymalne ciśnienie w kanale 1500 Pa - Mechanizm regulacyjny przepustnicy nie wymaga konserwacji. - Temperatura pracy C Obudowa: - Dostępne wielkości zgodnie z danymi technicznymi - Pasująca do kanałów powietrznych zgodnych z EN 1506 i EN 13180, ze złączem mankietowym i uszczelką wargową w zakresie dostawy - Przeciek zgodnie z PN - EN 1751, klasa A Schemat połączeń Ak-Ex ze sterowaniem Otwórz / Zamknij z lub bez sprężyny powrotnej. Wstępne uwagi. Napięcie zasilania przewidywane do zasilania przez klienta zależy od stopnia obciążenia wybranego siłownika i dostępnego napięcia. Wartości przedstawione poniżej są wartościami przybliżonymi ponieważ mogą się pojawić odchyłki spowodowane zastosowaniem różnych komponentów w obwodach elektrycznych. Gdy napięcie zasilania jest załączane, prąd rozruchowy siłownika wynosi około 4,5 A przez okres 1 sekundy (należy mieć to na uwadze podczas doboru przekroju przewodów zasilających). Natężenie prądu w zależności od czasu przejścia napędu Materiały: - Obudowa wykonana jest blachy stalowej ocynkowanej - Wszystkie części narażone na kontakt z przepływającym powietrzem wykonane są ze stali nierdzewnej (1.4301) - Łożyska ślizgowe poliuretanowe Schemat podłączenia elektrycznego dla napędów z regulacją ciągłą lub 3-punktową bez sprężyny zwrotnej. 3

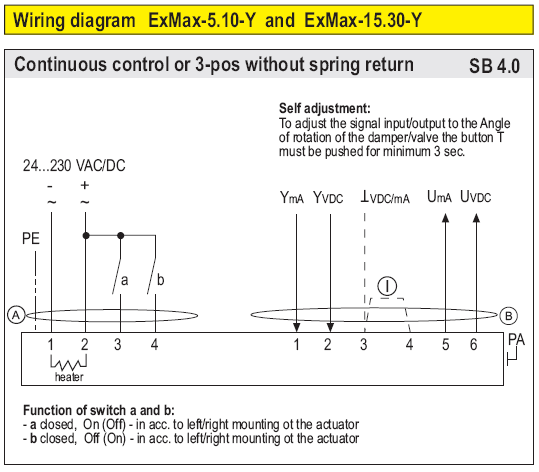

4 Schemat podłączenia elektrycznego dla napędów z regulacją ciągłą lub 3-punktową ze sprężyną zwrotną. NW dda A B H Wszystkie połączenia elektryczne znajdują się w skrzynce zaciskowej wykonanej w wersji Ex. Pokazany na schemacie układ grzewczy jest połączony bezpośrednio do napięcia zasilającego. Dane techniczne : Odpowiednia do wszystkich typów gazów, mgieł, par w strefach 1 i 2 Temperatura pracy: o pomiędzy 10 i 50 C o Klasa ochrony - obudowa zewnętrzna IP42 Certyfikat ATEX: Pobór prądu ok. 125 VA Dostępny w wielkościach z typoszeregu przepustnicy odcinającej AK-Ex 4

5 Tekst specyfikacji Przepustnica odcinająca (AK-Ex) w wykonaniu przeciwwybuchowym. Okrągła przepustnica odcinająca w obudowie ochronnej do odcinania strumienia przepływu w systemach wentylacyjnych i klimatyzacyjnych. Obudowa wykonana z blachy stalowej ocynkowanej, rura urządzenia oraz klapa przepustnicy odcinającej wykonane ze stali nierdzewnej A2. Przepustnica odcinająca zaprojektowana i wykonana zgodnie z wymaganiami ATEX i zgodnie z ATEX certyfikowany. Zawiera fabrycznie zamontowany siłownik Ex z skrzynką zaciskową Ex. Przepustnica odcinająca aprobowana do zastosowania w przestrzeniach zagrożonych wybuchem (Grupa II), w strefie 1 i 2. Obudowa z przepustnicą jest powietrznoszczelna zgodnie z PN-EN 1751, klasa 4 i 3, pasuje do kanałów wentylacyjnych odpowiadających normom EN 1506 i EN 13180, króćce na obu końcach o tej samej średnicy. Przepustnica odcinająca posiada złącze mankietowe i uszczelkę wargową. Ciśnienie w kanale max. do 1500 Pa Obudowa o długości 600 mm Dostępne wielkości: 125, 160, 200, 250 mm Materiały: Obudowa z blachy stalowej ocynkowanej Obudowa ze stali nierdzewnej (1.4301) Przepustnica regulacyjna ze stali nierdzewnej z uszczelnieniem z TPE Łożyskowanie z tworzywa sztucznego Certyfikat ATEX Producent: Seria: TROX AK-Ex 5
