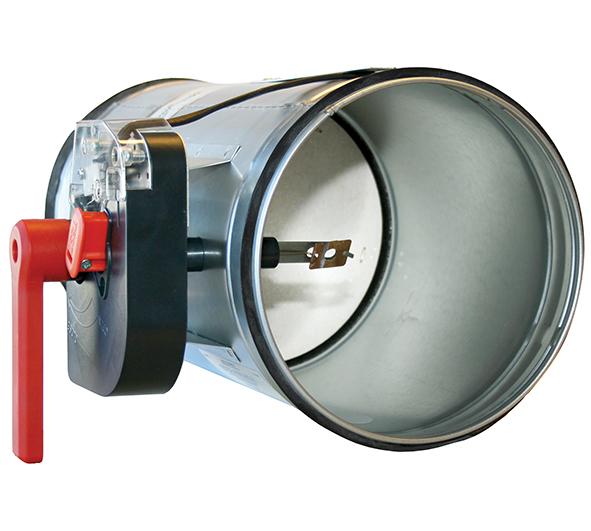

1 Klapa przeciwpożarowa ETCE Klapa przeciwpożarowa Veloduct ETCE posiada oznakowanie CE zgodnie z normą PN-EN 15650:2010 i została przetestowana zgodnie z normą PN-EN ETCE spełnia wymogi klasy odporności ogniowej EI 60 S/EI 90 S/EI 120 S. Obudowa klapy jest zgodna z klasą szczelności C według normy PN- EN Klapa przeciwpożarowa jest dostępna w wersji z wbudowanym siłownikiem elektrycznym oraz z mechanizmem bezpiecznikowym. Klapa przeciwpożarowa ETCE jest przeznaczona do montażu w ścianie lub stropie międzypiętrowym do połączeń kanałów o przekroju okrągłym. Obudowa klapy wykonana jest z blachy stalowej galwanizowanej na gorąco, a przegroda z ognioizolacyjnego krzemianu wapnia. Klapa przeciwpożarowa montowana jest wewnątrz konstrukcji stref pożarowych zgodnie z wytycznymi dotyczącymi montażu. Klapa wyposażona jest w złącze Veloduct zapewniające szczelność instalacji wentylacyjnych. Klapy ETCE z siłownikiem zostały poddane testowi wytrzymałościowemu, w ramach którego przeprowadzono cykli (otwierania/zamykania). Mogą być także używane do standardowych celów związanych z wentylacją. Wykorzystanie klapy z siłownikiem pozwala na testowanie działania automatycznego (np. poprzez system sterowania i monitorowania FICO) oraz wykorzystanie układu odprowadzania opartego na czujnikach dymu. Siłownik wyposażony jest we wbudowane mikroprzełączniki sygnalizujące pozycję otwartą i zamkniętą. W przypadku systemu sterowania i monitorowania FICO należy korzystać z siłownika 24 V. Zob. dokumentacja dotycząca systemu Fläkt Woods do sterowania i monitorowania FICO-128 lub FICO-2. Klapa dostępna jest również z siłownikiem elektrycznym 230 V. Każda klapa z mechanizmem bezpiecznikowym wyposażona jest w mikroprzełącznik (pozycji zamkniętej). Specyfikacje Wymiary średnicy mm Oznakowanie CE (PN-EN 15650:2010) Deklaracja właściwości użytkowych 011CPR Klasa odporności ogniowej zgodnie z PN-EN EI 60 (v e - h o, i <-> o) S EI 90 (v e - h o, i <-> o) S EI 120 (v e - h o i <-> o) S Testy zgodnie z PN-EN Klapa przeciwpożarowa jest zgodna z klasą szczelności 3 według normy PN-EN 1751 Obudowa klapy jest zgodna z klasą szczelności C według normy PN-EN 1751 Maksymalne ciśnienie dopuszczalne w obrębie zamkniętej klapy wynosi 2500 Pa, co odpowiada klasie ciśnienia B Przykład kodu produktu Klapa przeciwpożarowa ETCE (7) Zastrzegamy sobie prawo do wprowadzania zmian bez wcześniejszego

2 Dane techniczne spadek ciśnienia, poziom dźwięku Spadek ciśnienia i poziom ciśnienia akustycznego Korekcja poziomu dźwięku dla pasm oktawowych PASMO OKTAWOWE (Hz) KOREKCJA K oct TOLERANCJA ± L Woct = L p10a + K oct Legenda q v Przepływ powietrza l/s, m 3 /h L Woct Poziom dźwięku w kanale dla db pasm oktawowych L p10a Poziom ciśnienia akustycznego db(a) przy wartości tłumienia dźwięku w pomieszczeniu równej 4 db (10 m 2 sab) K oct Korekcja db Δp t Spadek ciśnienia Pa 2 (7) Zastrzegamy sobie prawo do wprowadzania zmian bez wcześniejszego

3 Wymiary i masy, klasa odporności na ogień Wymiary i masy Klapa z siłownikiem rozmiary Klapa z bezpiecznikiem termicznym rozmiary ) Odległość od ściany Rozmiar ØD A (mm) ±10 B (mm) ±10 L (mm) C max (mm) Masa (kg) Klapa z siłownikiem Masa (kg) Klapa z bezpiecznikiem termicznym 100 (125) * 416 * , łączna długość 556 mm. Klasa odporności na ogień Rozmiar ØD Metoda montażu Ściana ruchoma Ściana lita Sufit Odporność ogniowa x x x EI 60 (ve - ho i<->o) S x EI 90 (ve - ho i<->o) S - - x EI 120 (ve - ho i<->o) S x x x EI 60 (ve - ho i<->o) S x x x EI 90 (ve - ho i<->o) S x x x EI 120 (ve - ho i<->o) S x x x EI 60 (ve - ho i<->o) S x x EI 90 (ve - ho i<->o) S - - x EI 120 (ve - ho i<->o) S Ciśnienie podczas próby ogniowej (7) Zastrzegamy sobie prawo do wprowadzania zmian bez wcześniejszego

4 Opis i kod produktu Akcesoria i części zapasowe Opis Posiadająca oznakowanie CE klapa przeciwpożarowa Fläkt Woods ETCE nadaje się do montażu w elementach budowlanych o klasie odporności na ogień EI 60/EI 90/ EI 120 wykonanych z betonu, betonu lekkiego, cegieł lub płyt gipsowych. Kod produktu Klapa przeciwpożarowa ETCE-aaaa-bb-c Rozmiar (aaaa) Średnica przyłącza w mm 0100, 0125, 0150, 0160, 0200, 0250, 0300, 0315, 0400, 0500, 0630, 0800, 1000 Akcesoria Otwór inspekcyjny Rozmiar (aaaa) Kratka Rozmiar (aaaa) Układ sterowania Zob. osobna broszura. FWD-aaaa-1 FND-aaaa-1-1 FICO-128 / FICO-2 Siłownik (bb) 02 = mechanizm bezpiecznikowy z mikroprzełącznikiem, 70 C (rozmiary ) 03 = 24V AC/DC i wyłącznik termiczny (rozmiary ) 05 = 230V AC i wyłącznik termiczny (rozmiary ) Model siłownika (c) 0 = mechanizm bezpiecznikowy 2 = motorowe Części zamienne Bezpiecznik, 70 C do mechanizmu bezpiecznikowego Otwór inspekcyjny FWD-aaaa-1 Ød ETFF-99-1 ØD L Na długość L FWD składają się części BDEG+BDEM +BDET Kratka FND-aaaa (7) Zastrzegamy sobie prawo do wprowadzania zmian bez wcześniejszego

5 Okablowanie Schemat elektryczny napędu klapy Dane elektryczne siłownika Rozmiar klapy Maks. moc: Moc pozorna Napięcie Wyposażenie przeciwpożarowej zatrzymanie/napęd obciążenia przewodu V AC/DC Wyłącznik termiczny 0,8W/2,5W 4 VA V AC Wyłącznik termiczny 1,1W/3,5W 6,5 VA V AC/DC Wyłącznik termiczny 1,4W/4,0W 6 VA V AC Wyłącznik termiczny 2,1W/5,0W 10 VA V AC/DC Wyłącznik termiczny 2,0W/7,0W 10 VA V AC Wyłącznik termiczny 3,0W/8,5W 11 VA Temperatura przechowywania siłownika klapy przeciwpożarowej nie powinna przekraczać +50 C. Schemat elektryczny mikroprzełącznika Pozycja przegrody klapy: ZAMKNIĘTA Wskazanie mikroprzełącznika: pozycja zamknięta (standardowo) Pozycja przegrody klapy: OTWARTA Wskazanie mikroprzełącznika: pozycja zamknięta (standardowo) 5 (7) Zastrzegamy sobie prawo do wprowadzania zmian bez wcześniejszego

6 (ścianach i stropach międzypiętrowych) wykonanych z betonu, betonu lekkiego lub cegieł o klasie odporności na ogień EI 60 z płyt gipsowych lub podobnego materiału o klasie odporności na ogień EI (125) * (125) * (7) Zastrzegamy sobie prawo do wprowadzania zmian bez wcześniejszego

7 (ścianach i stropach międzypiętrowych) wykonanych z betonu, betonu lekkiego lub cegieł o klasie odporności na ogień EI 90/EI 120 z płyt gipsowych lub podobnego materiału o klasie odporności na ogień EI 90/EI 120 Dodatkowa płyta gipsowa (mm) min. grubość 12,5 mm 100 (125) * 225 x x x x x x x x x x x x x x x x x x x x x x x x (125) * Pełne instrukcje montażu, obsługi i konserwacji dostępne są na stronie internetowej firmy Fläkt Woods: Instrukcja montażu dostarczana z każdą klapą przeciwpożarową. Aby uzyskać dodatkowe informacje, należy skontaktować się z najbliższym przedstawicielem handlowym firmy Fläkt Woods. 7 (7) Zastrzegamy sobie prawo do wprowadzania zmian bez wcześniejszego
