Nawiewnik sufitowy 4-DE

Transkrypt

1 Nawiewnik sufitowy 4-DE Ferdinand Schad KG Steigstraße D Kolbingen Telefon: Telefax: info@schako.de

2 Spis treści Opis... 3 Materiał... 3 Wykonanie... 3 Wyposażenie dodatkowe... 3 Zamocowanie... 4 Wykonanie i wymiary... 5 Kierunek wypływu powietrza... 5 Wymiary... 6 Wyposażenie dodatkowe - wymiary... 7 Możliwości zamocowania... 8 Dane techniczne... 9 Strata ciśnienia i poziom mocy akustycznej... 9 maksymalna prędkość strumienia powietrza...11 krytyczny zasięg strumienia powietrza...12 Maksymalny zasięg strumienia...13 Współczynnik indukcji...14 Współczynnik redukcji różnicy temperatury...14 Legenda...14 Dane do zamówienia...15 Opis do specyfikacji /08-2

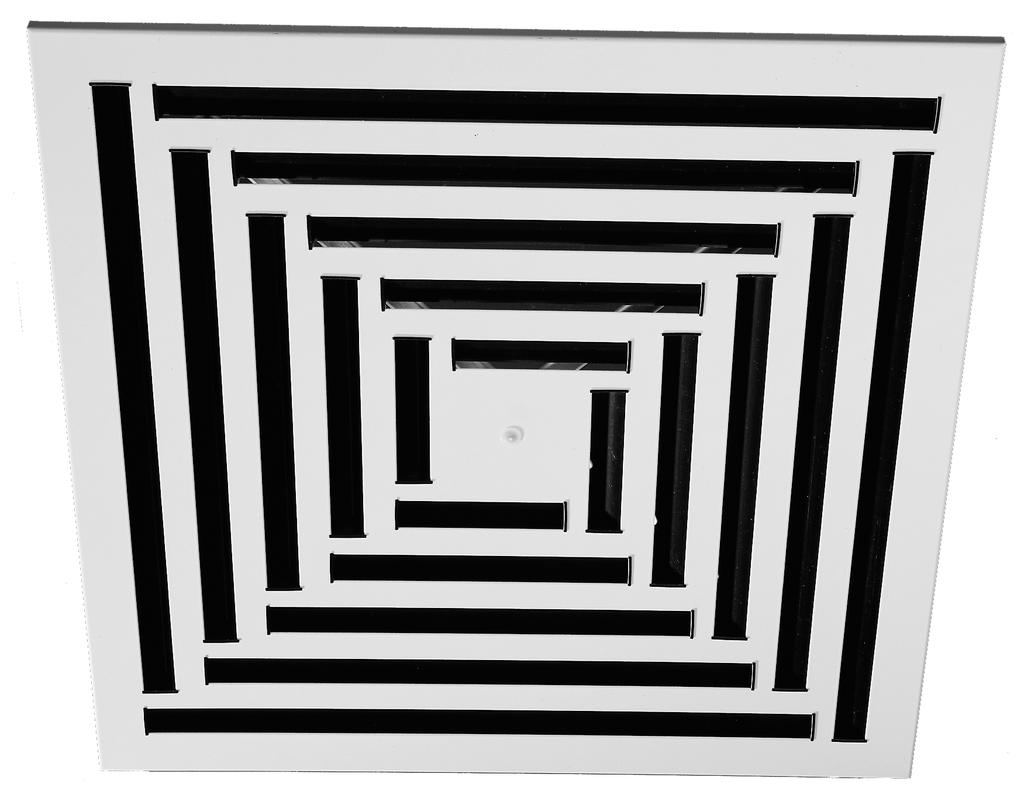

3 Opis Czterostronny nawiewnik sufitowy typu 4-DE wyposażony jest w ręcznie regulowane lamele. Lamele można przestawiać ręcznie od strony pomieszczenia, po zamontowaniu nawiewnika. Kierunek wypływu powietrza można zmienić od poziomego do pionowego. Nawiewnik typu 4-DE może być stosowany do ogrzewania i do chłodzenia pomieszczeń. Zamocowanie lamel bez załamań ułatwia czyszczenie płyty czołowej. Lamele są wykonane z tworzywa, mają opływowy kształt zapewniający optymalny wypływ strumienia powietrza. Konsekwentne unikanie ostrych krawędzi gwarantuje cichą pracę. Nawiewnik typu 4-DE może służyć do nawiewu i wywiewu powietrza. W wykonaniu wyciągowym lamele nie są montowane. Dlatego skrzynka jest lakierowana od wewnątrz na kolor RAL 9005 (czarny). Jeżeli jest potrzebna w wywiewniku 4-DE-A perforowana przesłona jako element maskujący, trzeba to zaznaczyć w zamówieniu. Późniejsza przesłona zabudowa nie jest możliwa. Dla zabudowy kanałowej i dla niskich przestrzeni międzystropowych można zastosować przepustnicę szczelinową zamiast skrzyni przyłącznej. W króćcu skrzynki przyłącznej można za dopłatą zamontować punkt pomiarowy ilości powietrza. Dokładność pomiaru wynosi ± 5 % dla prędkości w króćcu 2-5 m/s i prostym odcinku napływu min 1 x D. Pomiar przy zamontowanym nawiewniku. Przestawiając przepustnicę regulacyjną można łatwo i dokładnie ustawić żądany przepływ dla nawiewnika. Aby umożliwić stosowanie robota do czyszczenia kanałów wentylacyjnych trzeba zamówić skrzynkę przyłączną (-SAK) w wykonaniu (-ROB), w którym można zdemontować perforowaną kierownicę powietrza, przepustnicę oraz element do pomiaru przepływu. Zmienna ilość powietrza Nawiewnik sufitowy typu 4-DE można stosować w instalacjach ze zmienną ilością powietrza. Wysoka prędkość wypływu powietrza z nawiewnika gwarantuje powstanie stabilnego strumienia, który nawet przy niewielkim przepływie nie odrywa się od sufitu. Możliwości ustawienia lameli Układ lamel 1 Układ lamel 2 Materiał Płyta czołowa - blacha stalowa lakierowana na kolor RAL 9010 (biały) - blacha stalowa lakierowana na dowolny kolor według RAL (za dopłatą) - aluminium w kolorze naturalnym, anodowane (E6/EV1) (możliwe tylko z VM-ukrytym montażem) (za dopłatą) Lamele - tworzywa sztuczne, w kolorze RAL 9010 (biały) albo RAL 9005 (czarny) - aluminium lakierowane w kolorze RAL płyty czołowej (lamele po lakierowaniu nieruchome) Wykonanie 4-DE-Z 4-DE-A - nawiew - wywiew, bez lamel Wyposażenie dodatkowe Skrzynka przyłączna (-SAK) - Blacha stalowa ocynkowana, z wbudowaną kierownicą (tylko w wersji nawiewnej) i z zawieszeniem Zabezpieczenie przed uderzeniem piłką (-BS) - tylko z widocznym montażem -SM i przy NW stal lakierowana RAL 9010 (biały), inny kolor RAL jest możliwy za dopłatą Przepustnica (-DK) - blacha stalowa ocynkowana w skrzynce przyłącznej (-SAK) - zamocowanie przepustnicy z tworzywa sztucznego Uszczelka gumowa (-GD) - w króćcu przyłącznym skrzynki, ze specjalnej gumy Izolacja wewnątrz (-Ii) - izolacja termiczna wewnątrz skrzynki przyłącznej Izolacja zewnętrzna (-la) - izolacja termiczna na zewnątrz skrzynki przyłącznej wykonanie ROB (-ROB) - z możliwością demontażu kierownicy z blachy perforowanej, przepustnicy i pomiaru przepływu powietrza Przepustnica szczelinowa(-ss-k) - blacha stalowa ocynkowana elektrolitycznie, do regulowania ilości powietrza Pomiar przepływu ilości powietrza (-VME) - zamocowanie z blachy stalowej ocynkowanej - element pomiarowy z tworzywa sztucznego - podłączenie z aluminium 05/08-3

4 Zamocowanie Montaż widoczny (-SM) - z 4-ema blachowkrętami poza dostawą (niemożliwe przy NW 800) Ukryty montaż (-VM) - Mocowanie do poprzeczki (trawersu) (za dopłatą), możliwe tylko ze skrzynkami przyłącznymi SAK (standard przy NW 800) - Zamocowany centralnie zgodnie z DIN EN ISO 4762 śrubą inbusową M6 do skrzynki przyłącznej z montażem ukrytym VM (-SM-V) - Montaż widoczny (-SM) w połączeniu z montażem ukrtytym (-VM) - tylko dla NW 800 w połączeniu z zabezpieczeniem przed uderzeniem piłką (-BS) 05/08-4

5 Wykonanie i wymiary Kierunek wypływu powietrza Możliwości ustawienia lameli oraz widoczny montaż (SM) Kierunek wypływu powietrza "H" (poziomy) wszystkie lamele w położeniu 2 Standardowo dostarczane są z układem lamel typu "H". 4-DE 600 Kierunek wypływu powietrza "V" (pionowy) Lamele ustawione w położeniu 1 i 2. Układ lamel 1 Układ lamel 2 4-DE DE DE DE 800 z ukrytym montażem (VM) 4-DE = Sfazowany otwór na blachowkręt DIN ISO 7051 ST 3,9 2 = od NW 400, sfazowany otwór na blachowkręt DIN ISO 7051 ST 4,8 05/08-5

6 Wymiary 4-DE-Z z SAK-Z (dla nawiewu) Zawieszenie poza dostawą na zewnątrz 4-DE-A z SAK-A (dla wywiewu) Zawieszenie poza dostawą na zewnątrz 1) = lakierowana od wewnątrz na kolor RAL 9005 (czarny) Dostarczane wielkości NW!A!E R T SAK-Z SAK-A H ød H ød /08-6

7 Wyposażenie dodatkowe - wymiary (za dopłatą): Pomiar przepływu ilości powietrza (-VME) Przepustnica szczelinowa(-ss-k) 4-DE-Z-SS-K (nawiew) 4-DE-A-SS-K (wywiew) Przepustnica (-DK) Jeżeli płyta czołowa nawiewnika wykonana jest z aluminium i dodatkowo występuje przepustnica szczelinowa, wówczas nawiewnik jest dostarczany tylko z widocznym montażem (-SM). Uszczelka gumowa (-GD) Szczegół X wykonanie ROB (-ROB) Z możliwością demontażu kierownicy z blachy perforowanej, przepustnicy i pomiaru przepływu powietrza Dostarczane wielkości NW!A!F!G SS-K-Z SS-K-A Izolacja dla SAK wewnątrz (-Ii) zewnątrz (-Ia) 05/08-7

8 Zabezpieczenie przed uderzeniem piłką (-BS) (tylko dla motażu widocznego SM i możliwa przy NW 800 z SM-V montażem) Możliwości zamocowania Montaż widoczny (-SM) Szczegół Y Przy montażu widocznym nawiewnik jest montowany 4-ema śrubami do skrzynki przyłącznej (niemożliwe przy NW 800) Ukryty montaż (-VM, za dopłatą) 4-DE-Z 4-DE Szczegół Z 4-DE-A ULS śruba DIN EN ISO 7380 M6x30 Dostarczane wielkości NW! A * 798 * NW 800: z SM-V montażem Wymiary SM-V montażu (tylko dla NW 800) SM montaż dla NW patrz s.5 Przy montażu ukrytym (-VM), nawiewnik jest mocowany za pomocą poprzeczki (trawersu) i śruby M6 zgodnie z DIN EN ISO 4762 do skrzynki przyłącznej. Sfazowany otwór na blachodachówkę wg DIN ISO 7051 ST 4,8 (zamocowanie poza dostawą) 05/08-8

9 Dane techniczne Strata ciśnienia i poziom mocy akustycznej 4-DE-Z (nawiew) ze skrzynką przyłączną 4-DE-A (wywiew) ze skrzynką przyłączną Kierunek wypływu powietrza "H" (poziomy) Kierunek wypływu powietrza "V" (pionowy) Ustawienie przepustnicy "AUF" otwarta Ustawienie przepustnicy "ZU" zamknięta /08-9

10 4-DE-Z z przepustnicą szczelinową 4-DE-A z przepustnicą szczelinową Kierunek wypływu powietrza "H" (poziomy) Kierunek wypływu powietrza "V" (pionowy) Przepustnica 100% otwarta AUF Przepustnica 50% otwarta AUF /08-10

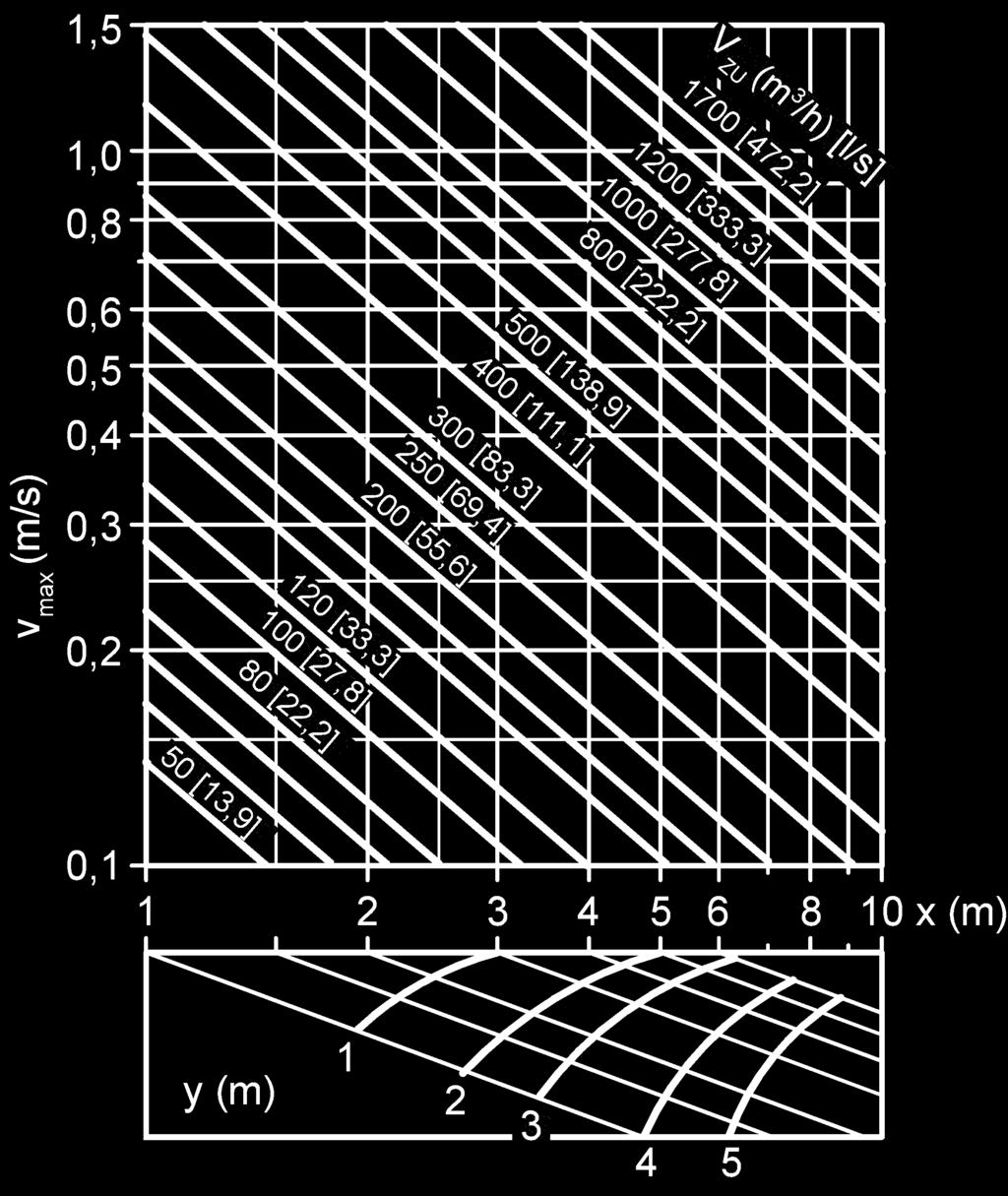

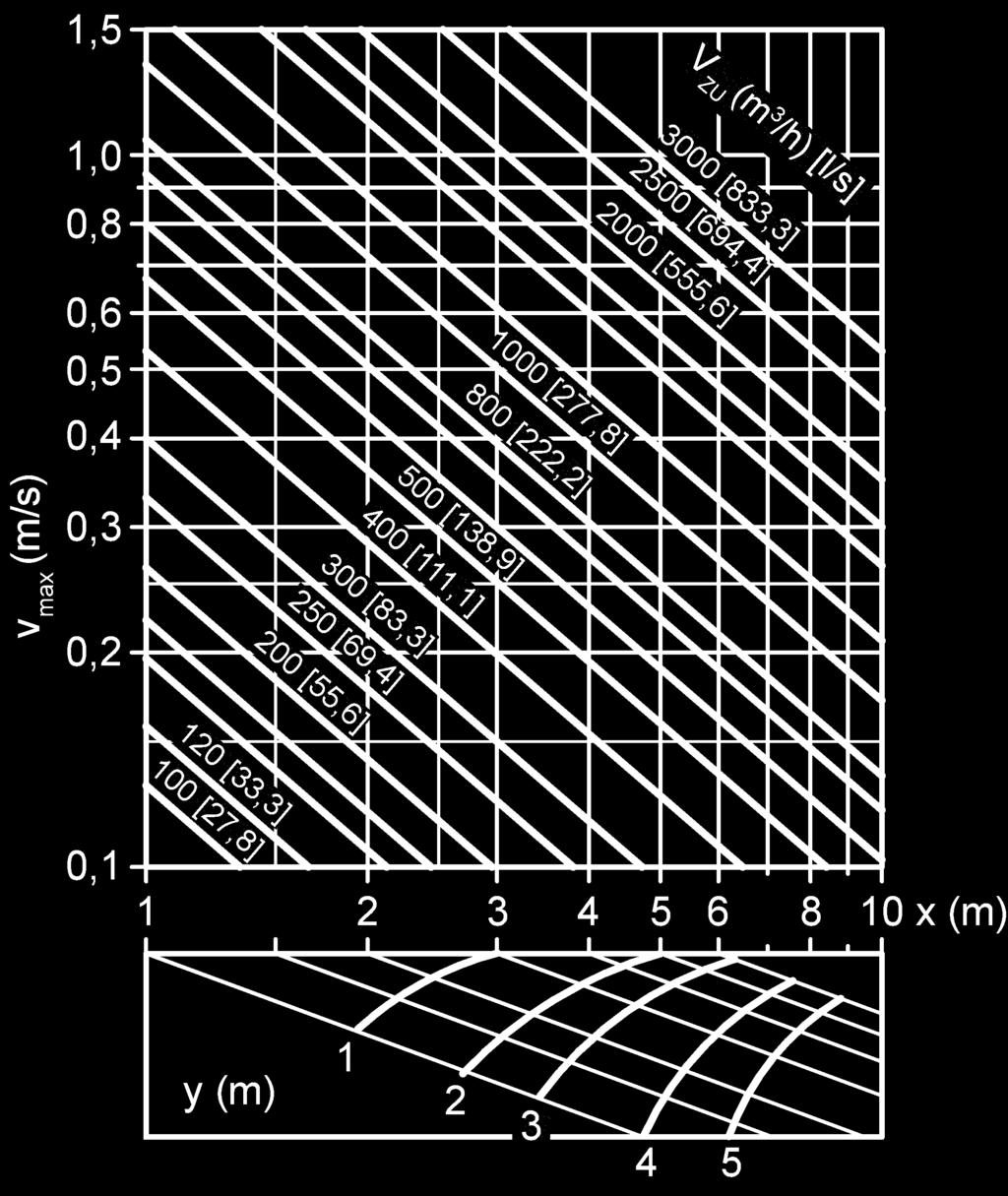

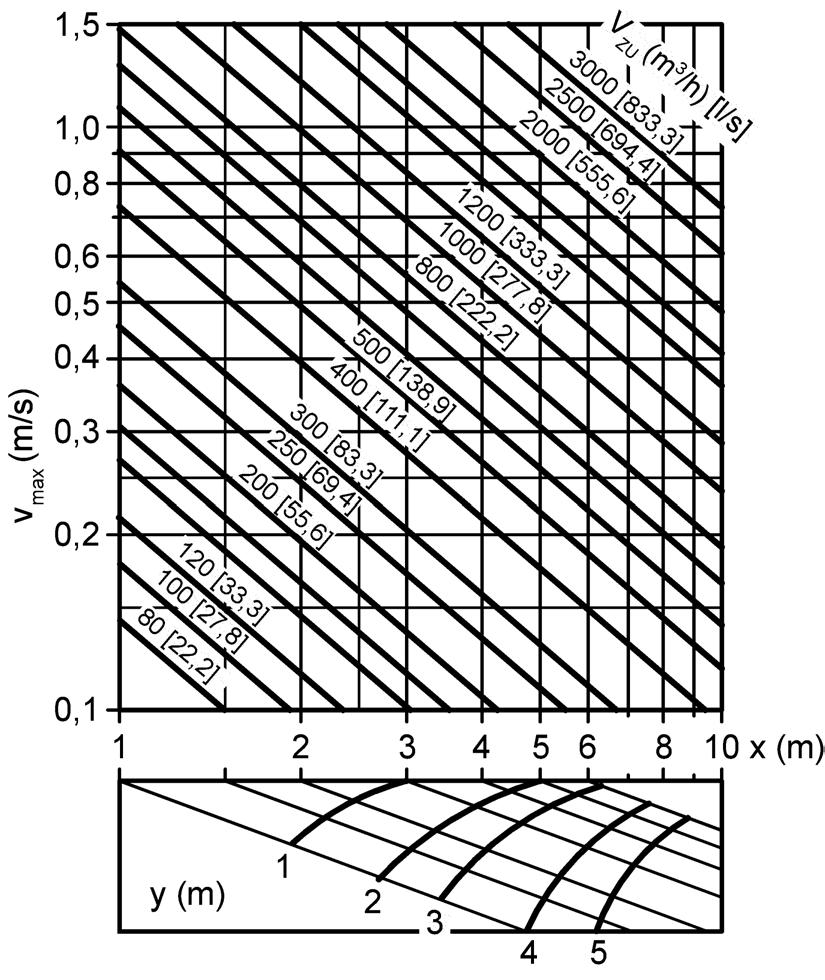

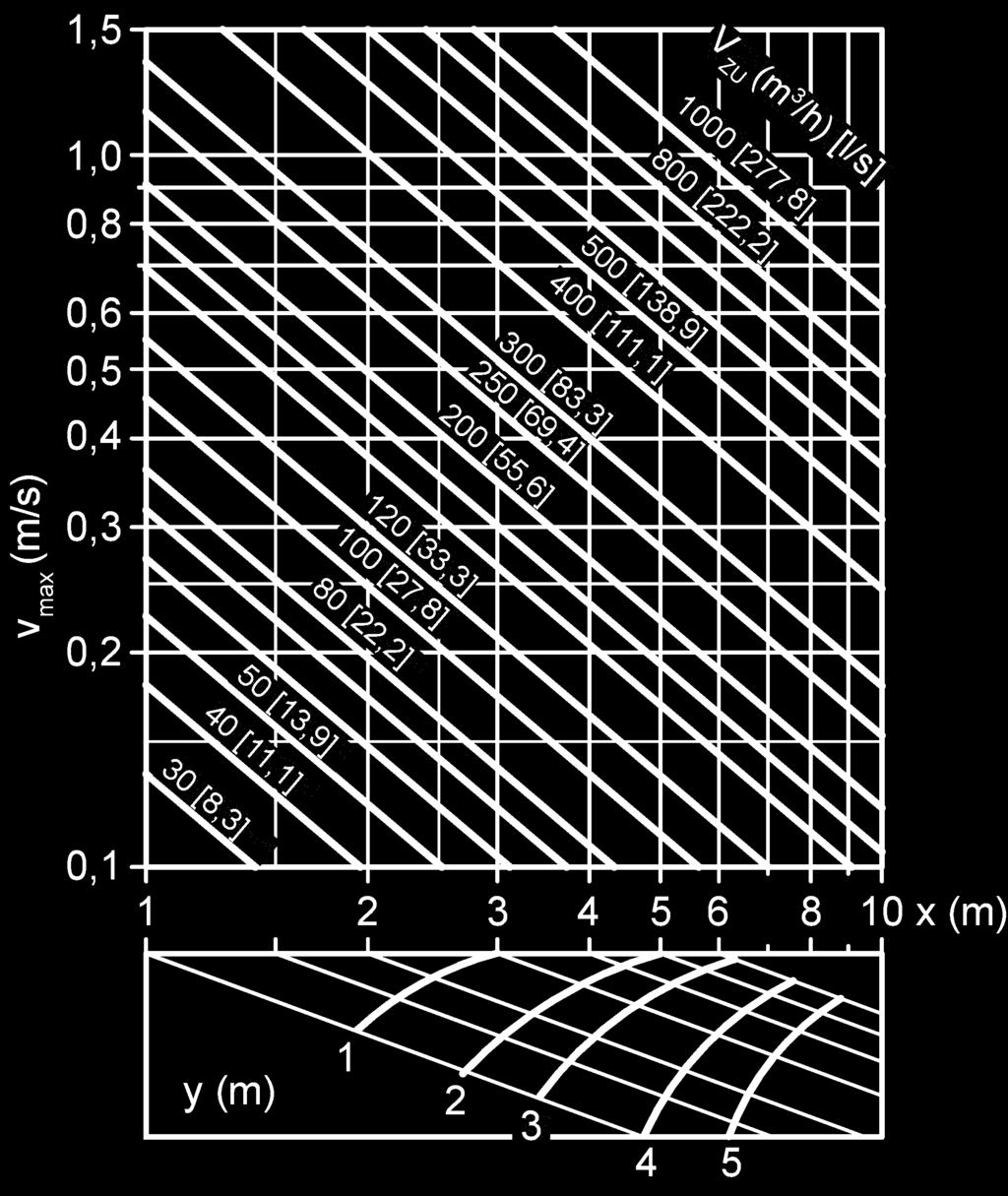

11 maksymalna prędkość strumienia powietrza 4-DE DE DE DE /08-11

12 4-DE 800 krytyczny zasięg strumienia powietrza 05/08-12

13 Maksymalny zasięg strumienia dla ogrzewania 4-DE DE DE DE DE /08-13

14 Współczynnik indukcji Współczynnik redukcji różnicy temperatury Legenda V ZU (m³/h) = ilość powietrza nawiewanego V ZU [l/s] = ilość powietrza nawiewanego V AB (m³/h) = ilość powietrza wywiewanego V AB [l/s] = ilość powietrza wywiewanego p t (Pa) = strata ciśnienia L WA [db(a)] = A-poziom mocy akustycznej ρ (kg/m³) = gęstość v max (m/s) = maksymalna prędkość strumienia powietrza v (m/s) = średnia prędkość strumienia powietrza (v=v max x 0,5) x (m) = poziomy zasięg strumienia powietrza y (m) = pionowy zasięg sdtrumienia x+y (m) = poziomy + pionowy zasięg strumienia powietrza x kr (m) = krytyczny zasięg strumienia powietrza T O (K) = Różnica temperatur pomiędzy powietrzem nawiewanym a temperaturą pomieszczenia ( T O = t ZU - t R ) t ZU (K) = temperatura powietrza nawiewanego t R (K) = temperatura w pomieszczeniu y H (m) = maksymalny zasięg pionowy strumienia przy ogrzewaniu i (-) = współczynnik indukcji (i = V X / V ZU ) TV (-) = współczynnik redukcji różnicy temperatury (TV = T X / T O ) NW (mm) = wielkość T X (K) = różnica temperatury w punkcie x V X (m³/h) = całkowita objętość strumienia powietrza w punkcie x V X [l/s] = całkowita objętość strumienia powietrza w punkcie x 05/08-14

15 Dane do zamówienia Lamele z tworzywa sztucznego, w kolorze podobnym RAL 9010 (biały) -LW Wirowy nawiewnik sufitowy typu 4-DE nawiew -Z Lamele z tworzywa sztucznego, w kolorze podobnym RAL 9005 (czarny) -LS Lamele lakierowane aluminium -LA wywiew -A Wyposażenie dodatkowe: nawiew -Z bez przepustnicy - Skrzynka przyłączna typu SAK wywiew -A lakierowana od wewnątrz RAL 9005 (czarny) z przepustnicą -DK Kierunek wypływu powietrza H (poziomo) Kierunek wypływu powietrza V (pionowo) bez Uszczelki gumowej - z Uszczelką gumową -GD NW bez pomiaru różnicy ciśnienia - z pomiarem różnicy ciśnienia -VME Montaż widoczny -SM Ukryty montaż -VM tylko w połączeniu ze skrzynką przyłączną (-SAK) możliwe Montaż ukryty z VM -SM-V tylko dla wykonania z zabezpieczeniem przed uderzeniem piłką (-BS) Przykład zamówienia: 4-DE-Z-LS-H-625-SAK-Z-GD Jeżeli w zamówieniu nie zostaną podane pełne dane dostarczone będzie wykonanie jak w pogrubieniu! wykonanie standardowe - bez Izolacji - Przepustnica szczelinowa -SS-K z izolacją wewnątrz -Ii wykonanie ROB -ROB z izolacją na zewnątrz -Ia Zabezpieczenie przed uderzeniem piłką -BS (tylko przy widocznym montażu SM i przy NW 800) możliwy tylko przy montażu SM-V 05/08-15

16 Opis do specyfikacji Nawiewnik sufitowy typu 4-DE-Z do nawiewu, w wykonaniu kwadratowym. Nawiewnik jest przeznaczony dla pomieszczeń komfortu z dużą ilością wymian powietrza oraz dla pomieszczeń czystych (w połączeniu ze skrzynką z filtrem absolutnym) a także dla instalacji VAV ze zmienną ilością powietrza (między %). Przydatny zarówno do chłodzenia jak i ogrzewania (od -14 K do +14K). Zbudowany z kwadratowej płyty czołowej z blachy stalowej lakierowanej proszkowo w kolorze (RAL 9010 biały, standard), z ruchomymi lamelami, o aerodynamicznym kształcie, zamocowanymi na centralnej osi obrotu, z możliwością przestawiania od strony pomieszczenia, wykonanymi z tworzywa sztucznego w kolorze RAL 9010 (biały), RAL 9005 (czarny) lub z aluminium, lakierowanego w kolorze płyty czołowej (bez możliwości późniejszego przestawienia). Wolny przekrój, opór przepływu i poziom mocy akustycznej nie zależą od położenia lamel. Zamocowanie z montażem widocznym (-SM). Zamocowanie przy NW 800 z montażem ukrytym (-VM). Produkt: SCHAKO typu 4-DE-Z - dla wywiewu, bez lamel Produkt: SCHAKO typu 4-DE-A - Płyta czołowa z aluminium naturalnego, anodowanego (E6/ EV1) - z ukrytym montażem (-VM), z opływowymi lamelami z aluminium, z 4-ema zawieszeniami (do wielkości 400) lub 6- ścioma, tylko w połączeniu ze skrzynką przyłączną. Wyposażenie dodatkowe: - skrzynka przyłączna (-SAK) z blachy stalowej ocynkowanej, z uchwytami do zawieszenia - w wykonaniu nawiewnym z kierownicą z blachy perforowanej. - w wykonaniu dla wywiewu lakierowana od wewnątrz RAL 9005 (czarny) - z przepustnicą regulacyjną (-DK) w skrzynce, do regulacji ilości powietrza, dostępną od strony pomieszczenia, bez konieczności demontażu płyty czołowej. - z pomiarem przepływu ilości powietrza (-VME) - w wykonaniu ROB (-ROB): z możliwością demontażu kierownicy z blachy perforowanej, przepustnicy regulacyjnej i punktu pomiaru przepływu powietrza. - Uszczelnienie gumowe (-GD) na króćcu przyłącznym skrzynki. - z izolacją termiczną - wewnątrz (-Ii) - zewnątrz (-Ia) - z przepustnicą szczelinową (-SS-K) z blachy stalowej ocynkowanej służącej do regulacji ilości powietrza - Zabezpieczenie przed uderzeniem piłką (-BS) ze stali o wysokiej jakości RAL 9010 (biały), inny kolor RAL możliwy za dopłatą (tylko dla motażu SM, i przy NW 800 możliwy tylko SM-V montaż). - z montażem widocznym z montażem ukrytym VM (-SM-V) do montażu zabezpieczenia przed uderzeniem piłką (-BS) (tylko dla NW 800). 05/08-16
