1 T.1//PL/1 Nawiewniki szczelinowe Typ VSD50-1-LT do montażu w lekkich ścianach działowych

2 Spis treści Opis Opis Budowa Wymiary Materiały Instalacja Montaż Oznaczenia Dane techniczne Informacje do zamawiania Opis Regulowane nawiewniki szczelinowe typu VSD50-1-LT są przeznaczone do montażu w lekkich ściankach działowych (do 0mm). Wygląd i wymiary są dostosowane do specyfiki ścianek z izolacją i pozwalają na kompletne zintegrowanie szczelin z lekkimi ściankami. Urządzenia są dostępne jako pojedyncze szczeliny zarówno do nawiewu, jak i wywiewu powietrza, a jako szczeliny podwójne do nawiewu i wywiewu. Urządzenie składa się ze skrzynki rozprężnej z wbudowanym tłumikiem dźwięków przesłuchowych, króćca przyłącznego oraz nawiewnika z pojedynczą szczeliną. Płyta przednia nawiewnika posiada boczne oraz końcowe kątowniki montowane za pomocą zatrzasków. Dokładny opis nawiewnika szczelinowego typu VSD50 można znaleźć w broszurze /.7/D/... VSD50-1-LT / 550 Budowa VSD50-1-LT / 550 Króciec przyłączny Izolacja z wełny mineralnej pokryta z jednej strony włóknem szklanym Skrzynka rozprężna z tłumikiem przesłuchu Nawiewnik czołowa VSD50-1 Kątownik końcowy Zabudowa w lekkiej ścianie działowej strop podwieszony nawiewnik szczelinowy VSD50-1-LT do lekkich ścianek działowych lekka ścianka działowa

3 Budowa Wymiary Materiały Budowa Nawiewnik szczelinowy typu VSD50-1-LT składa się z pojedynczej szczeliny, skrzynki rozprężnej, przesłuchowego tłumika hałasu oraz umieszczonego z tyłu okrągłego króćca przyłącznego. Nawiewniki mogą być dostarczane na życzenie z uszczelnieniem oraz przepustnicą regulującyną. Działanieprzepustnicy przedstawiono poniżej. Nawiewniki szczelinowe przystosowane są do typowych konstrukcji ścianek działowych i dostarczane w długościach nominalnych 550 i 1175mm dla szczelin pojedynczych i 1175mm, dla szczelin podwójnych z nawiewemi wywiewem. Wymiary, patrz na rysunkach poniżej. Materiały Nawiewnik szczelinowy i kątowniki końcowe wykonane z tłoczonego aluminium, anodowanego na kolor naturalny E6-C-0, na życzenie lakierowane proszkowo na RAL 9006 (stopień połysku 0%), RAL 90 (stopień połysku 50% lub inny kolor RAL (stopień połysku 70%). Kierownice przepływu wykonane z czarnego plastiku (polistyrenu), kolor zbliżony do RAL9005, na życzenie w kolorze białym, zbliżonym do RAL 90 Skrzynka rozprężna i króciec przyłączny wykonane z blachy stalowej ocynkowanej, izolacja wewnętrzna (tłumik przesłuchów) wykonany z wełny mineralnej pokrytej z jednej strony tkaniną z włókna szklanego, uszczelka z gumy. X VSD50-1LT/550 do nawiewu lub wywiewu A 550 szczegół X przekrój A-A A Ř 6.4 6,4 8 7 do nawiewu lub wywiewu 4 70 Szczegół przepustnica regulacyjna Kombinacja do nawiewu i wywiewu

4 Instalacja Montaż Oznaczenia Instalacja Montaż Nawiewniki szczelinowe typu VSD-1-LT są instalowane w sposób następujący: po zamontowaniu profili konstrukcji lekkiej ścianki działowej i płyt konstrukcyjnych od strony króćca przyłącznego należy wyciąć otwory na jego zamontowanie. Następnie zainstalować skrzynkę rozprężną przez osadzenie króćca w wyciętym otworze oraz zamocować skrzynkę do ściany za pomocą dwóch wkrętów. Ustawienie nawierconych otworów względem wkrętów montażowych - patrz szczegół X na str.. Gdy otwory na przewody zostaną wykonane w płycie od strony nawiewnika (patrz niżej) należy ułożyć materiał izolacyjny w otworze wokół szczeliny. Płyty z otworami na szczeliny można teraz zamontować i ściana jest gotowa do malowania lub tapetowania. Nawiewnik szczelinowy może być zamocowany przy użyciu zatrzasków sprężynowych, przez co unika się uszkodzenia nawiewnika w fazie montażu. Oznaczenia V w l/s lub m /h: wydajność nawiewnika Δ w Pa: strata ciśnienia całkowitego p t L WA w db(a): poziom mocy akustycznej w skali A L WNC : krzywa oceny dźwięku z widma poziomu mocy akustycznej D t w db: stopień tłumienia dźwięków przepływowych wg DIN EN ISO R` R W` L pa w db: tłumienie dźwięków przez budynek w db: średnie ważone tłumienie dźwięków przez budynek w db(a): poziom dźwięku w pomieszczeniu w skali A H 1 w m: odległość stropu od strefy przebywania ludzi X L V L w m: odległość środka nawiewnika od ściany w m: odległość od nawiewnika (X + H w m/s: maksymalna średnia prędkość powietrza przy ścianie 1 ) Dane aerodynamiczne: patrz broszura /.7/D/... dla nawiewników szczelinowych.dane dla jednostronnego przepływu poziomego VSD50-1 są zamieszczone poniżej. Instalacja Montaż powierzchni czołowej lekka ścianka działowa podłączenie wkręt montażowy mm nawiewnik szczelinowy VSD50-1 dla lekkiej ścianki działowej strop podwieszony Y powierzchnia wylotu z zatrzaskami króciec przyłączny skrzynka rozprężna z tłumikiem przesłuchu przepustnica regulacyjna Otwór montażowy Szczegół Y nawiewnik szczelinowy lekka ścianka działowa 560 (1185) 58 nastawialny element regulacji przepływu (z jednej strony skośnie do góry) uszczelka zatrzask 4

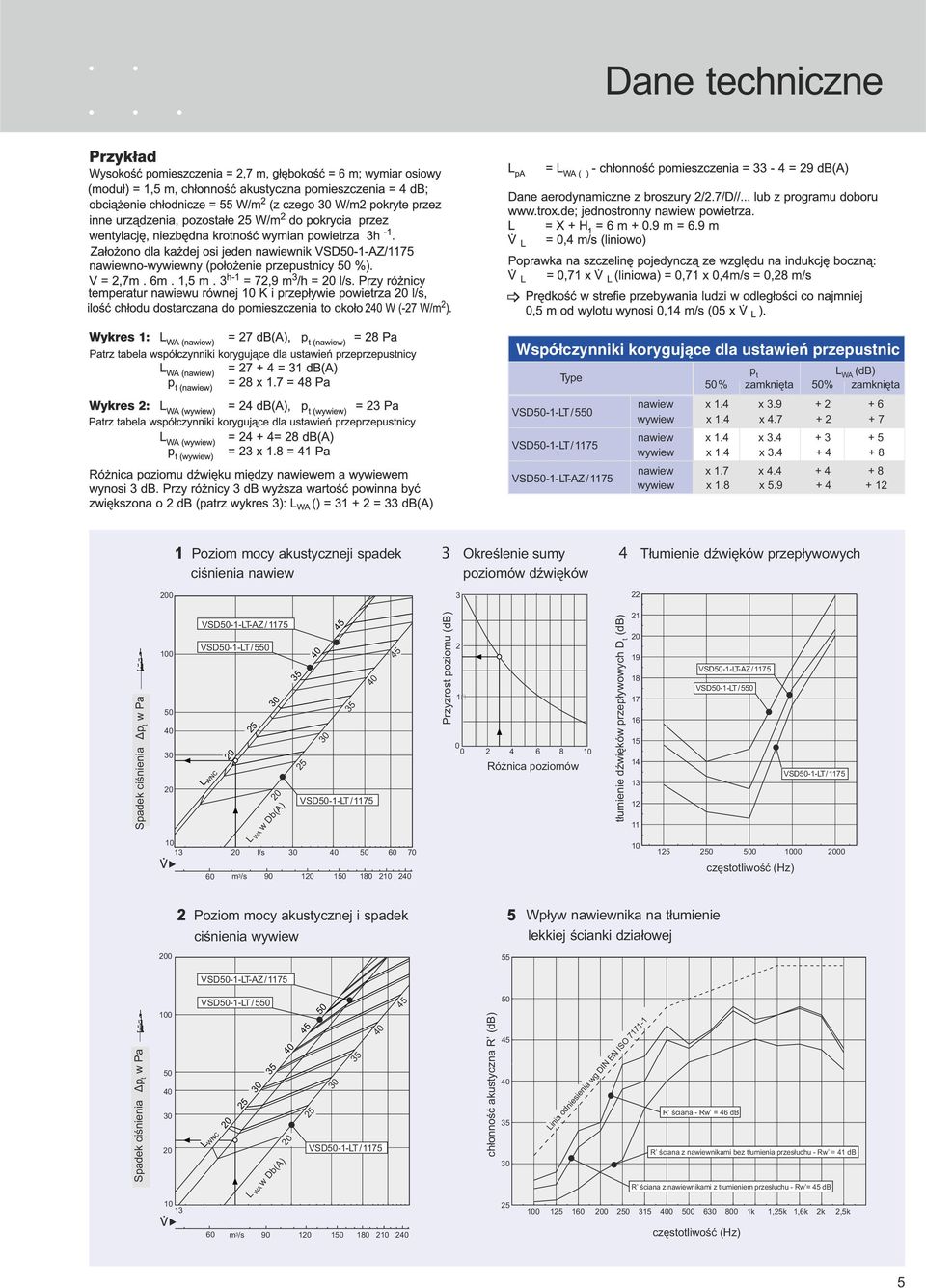

5 Dane techniczne Wspó łczynniki korygujące dla ustawień przepustnic Type p t L WA (db) 50% zamknięta 50% zamknięta nawiew x 1.4 x wywiew x 1.4 x nawiew x 1.4 x wywiew x 1.4 x nawiew x 1.7 x wywiew x 1.8 x Poziom mocy akustyczneji spadek ciśnienia nawiew Określenie sumy poziomów dźwięków 4 Tłumienie dźwięków przepływowych 0 Spadek 䓐 ciśnienia 瑥 捩 乡 略 ⵥ 潒 Δp 慭 nc t w Pa L WNC 60 L WA w Db(A) l/s m /s 있 Przyzrost ᠡ poziomu (db) 1Ѹ Różnica ᶠ ᠧ Ƙ ±Ƙpoziomów tłumienie 蕰 ᠨ dźwięków Ÿ봀 ᠘ przepływowych Ƹ 忘 ᠨ D t (db) częstotliwość 櫘 ᠠ (Hz) Poziom mocy akustycznej i spadek ciśnienia wywiew 5 Wpływ nawiewnika na tłumienie lekkiej ścianki działowej 0 55 Spadek 䓐 ciśnienia 瑥 捩 乡 略 ⵥ 潒 Δp 慭 nc t w Pa L WNC L WA w Db(A) chłonność ᠙ akustyczna R (db) સ Linia odniesienia wg DIN EN ISO 襰 R Õ ściana 瑨 ᠖ Ð - Rw = 46 db R ściana z nawiewnikami bez tłumienia przesłuchu - Rw = 41 db R ściana z nawiewnikami z tłumieniem przesłuchu - Rw = 45 db k 1,5k 1,6k k,5k 60 m /s częstotliwość Ȉ ± 顸 ᠧ (Hz) 5

6 Informacje do zamawiania Opis tekstowy Nawiewniki szczelinowe o stylowej powierzchni czołowej, przeznaczone do montażu w lekkich ścianach działowych składają się z nawiewnika z pojedynczą szczeliną, montowanego przy pomocy zatrzasków, kątowników krańcowych oraz skrzynki rozprężnej wykonanej jako tłumik dźwięków przesłuchowych z wbudowaną przepustnicą do wstępnego nastawiania przepływu. Są one dostępne jako pojedyncze szczeliny do nawiewu i wywiewu powietrza, a także jako szczeliny podwójne jednocześnie do nawiewu i wywiewu. Powietrze doprowadzane jest przez okrągłe króćce z tyłu obudowy. Na życzenie dostępne jest dodatkowe uszczelnienie i przepustnica regulacyjna. Materiały Nawiewnik szczelinowy i kątowniki krańcowe wykonane z tłoczonego aluminium, anodowanego na kolor naturalny E6-C-0, na życzenie lakierowane proszkowo na kolor RAL 9006 (stopień połysku 0%), RAL 90 (stopień połysku 50%) lub inny RAL (stopień połysku 70%). Kierownice regulacyjne wykonane z czarnego tworzywa (polistyren), RAL 9005, na życzenie w kolorze białym RAL 90. Skrzynka rozprężna i króciec przyłączny wykonane z blachy stalowej ocynkowanej, izolacja wewnętrzna (tłumienie przesłuchu) wykonana z wełny mineralnej, pokrytej tkaniną z włókna szklanego z jednej strony, uszczelka gumowa. dla wykonania standardowego bez oznaczeń VSD LT - AZ - M - L / 1175 / 0 / 0 / P1 / RAL 9016 / WW Nawiew lub wywiew 0 Połączenie nawiewu z wywiewem 1) AZ L (mm) nie stosowane 0 WW Oznaczenie koloru kierownice czarne kierownice białe Przepustnica regulacyjna M 0 wykończenie standardowe anodowane / E6-C-0 wewnętrzna P1 lakier proszkowy RAL 9006 (GE 0 %) ) RAL 90 (GE 50 %) ) inny kolor RAL (GE 70 %) ) Wyrób: TROX Typ: VSD LT - AZ - M - L / 1175 / P1 / RAL 9016 / WW
