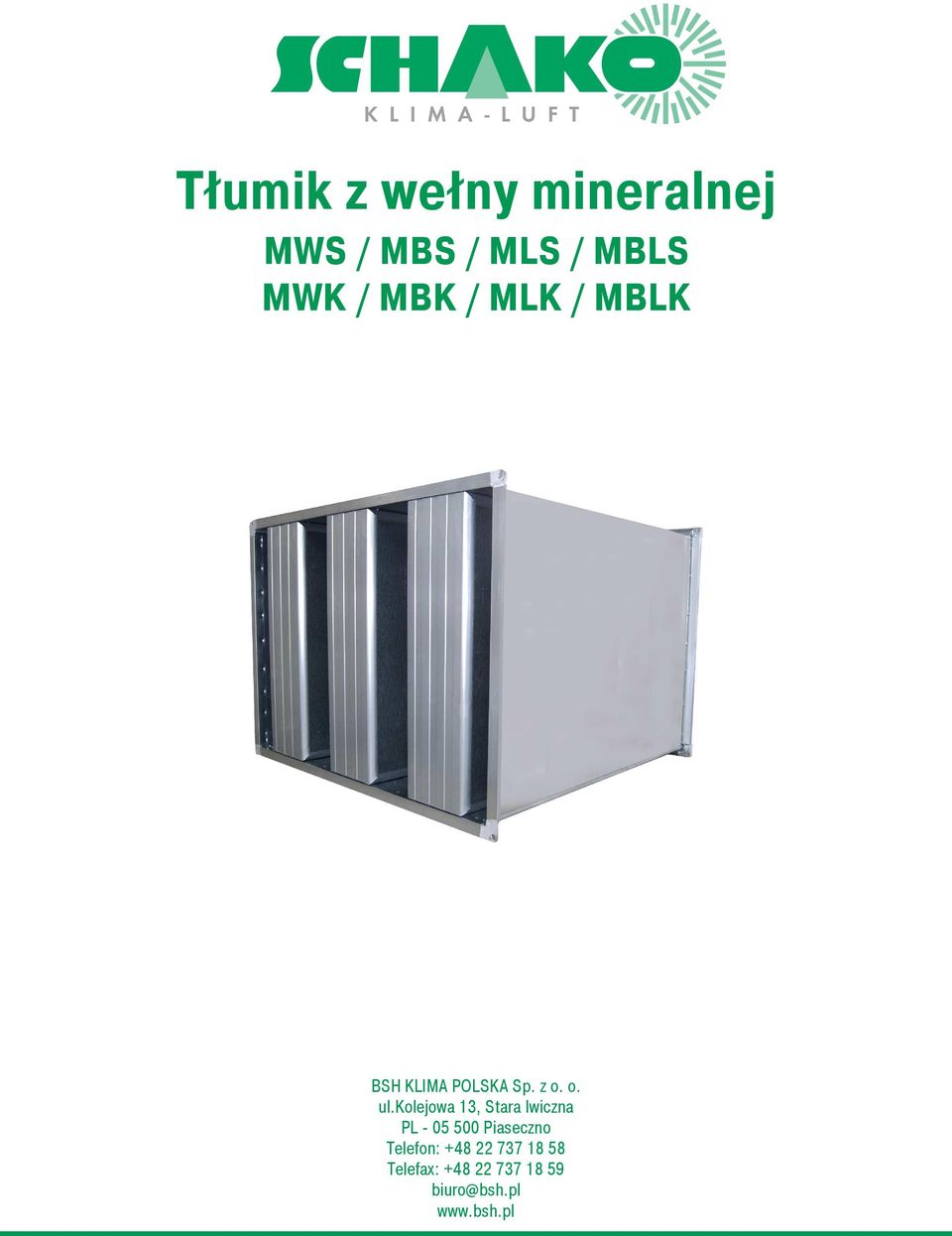

1 Tłumik z wełny mineralnej MWS / MBS / MLS / MBLS MWK / MBK / MLK / MBLK BSH KLIMA POLSKA Sp. z o. o. ul.kolejowa 13, Stara Iwiczna PL Piaseczno Telefon: Telefax: biuro@bsh.pl

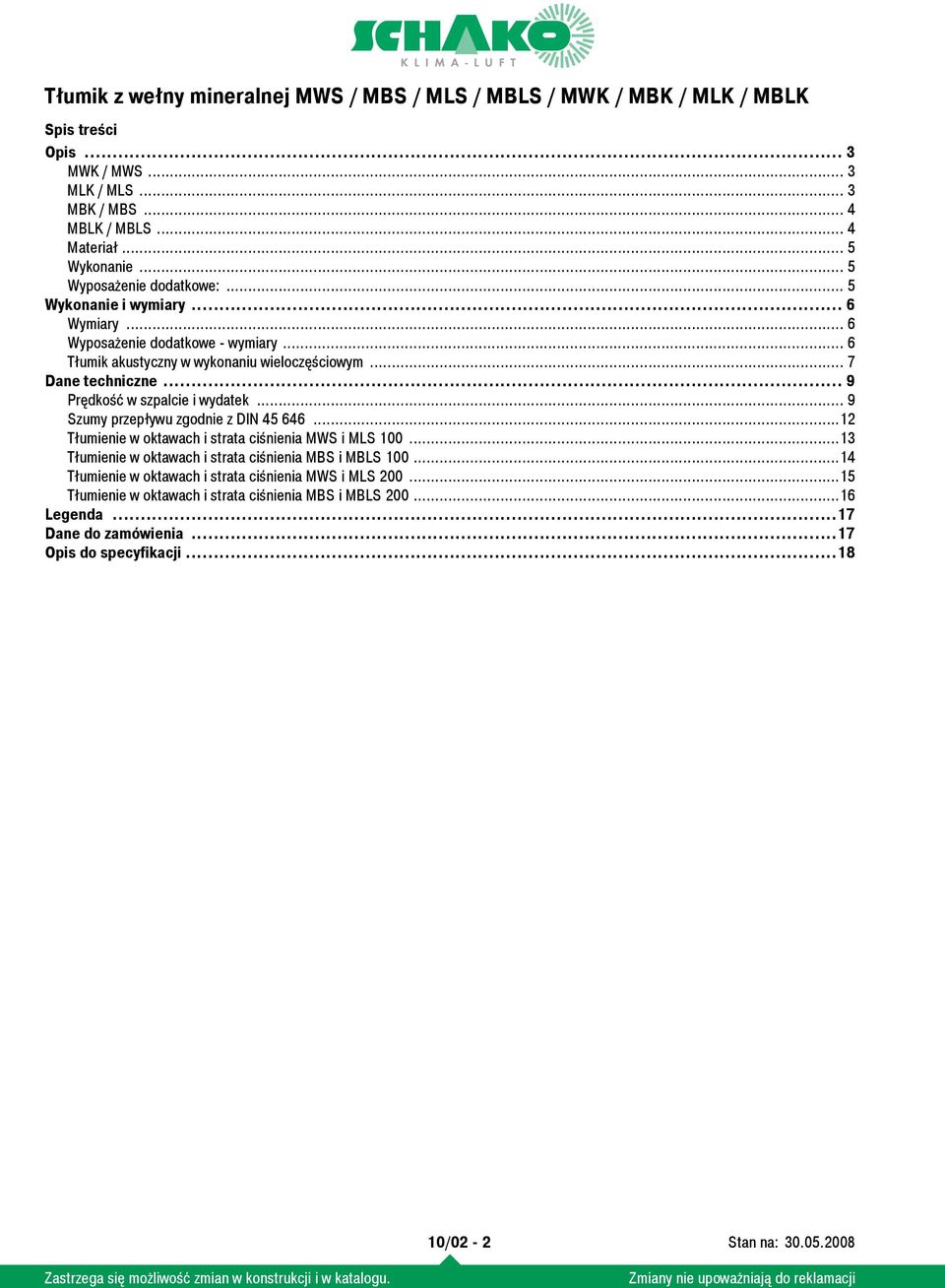

2 Spis treści Opis... 3 MWK / MWS... 3 MLK / MLS... 3 MBK / MBS... 4 MBLK / MBLS... 4 Materiał... 5 Wykonanie... 5 Wyposażenie dodatkowe:... 5 Wykonanie i wymiary... 6 Wymiary... 6 Wyposażenie dodatkowe - wymiary... 6 Tłumik akustyczny w wykonaniu wieloczęściowym... 7 Dane techniczne... 9 Prędkość w szpalcie i wydatek... 9 Szumy przepływu zgodnie z DIN Tłumienie w oktawach i strata ciśnienia MWS i MLS Tłumienie w oktawach i strata ciśnienia MBS i MBLS Tłumienie w oktawach i strata ciśnienia MWS i MLS Tłumienie w oktawach i strata ciśnienia MBS i MBLS Legenda...17 Dane do zamówienia...17 Opis do specyfikacji /02-2. Zmiany nie upoważniają do reklamacji

3 Opis MWK / MWS MLK / MLS ŚWIADECTWO ŚWIADECTWO DLA TŁUMIKA KULISOWEGO DLA TŁUMIKA KULISOWEGO Kulisy tłumiące typu MWK, ze świadectwem RAL 595 Instytutu RAL. Ramy kulis w kształcie dyszy pozwalające na znaczną redukcję oporów przepływu. Płyty z włókien mineralnych pokryte są tkaniną szklaną, która uniemożliwia rozwój bakterii oraz są niepalne zgodnie z DIN4102. Kulisy badane zgodnie z ISO/DIS7235 i DIN Spełnaiją wymagania higieniczne wytycznych VDI Do stosowania głównie w zakresie częstotliwościod 500 Hz do 8000 Hz. Tłumik kulisowy typu MWS, ze świadectwem jakości RAL 595 Instytutu RAL. Tłumik kulisowy z zabudowanymi kulisami typu MWK Obudowa z blachy stalowej ocynkowanej o grubości 1,0mm, łączonej na szczelną zakładkę. Ciśnienie pracy do 1000 Pa. Z dwustronnym profilem M 30.Wykonany zgodnie z higienicznymi wymaganiami VDI Do stosowania głównie w zakresie częstotliwościod 500 Hz do 8000 Hz. Kulisy tłumiące typu MLK, ze świadectwem RAL 595 Instytutu RAL. Ramy kulis w kształcie dyszy pozwalające na znaczną redukcję oporów przepływu. Płyty z włókien mineralnych pokryte są tkaniną szklaną, która uniemożliwia rozwój bakterii oraz są niepalne zgodnie z DIN4102. Pokryte dwustronnie blachą perforowaną o grubości 1,0 mm. Kulisy badane zgodnie z ISO/DIS7235 i DIN Spełnaiją wymagania higieniczne wytycznych VDI Do stosowania głównie w zakresie częstotliwościod 500 Hz do 8000 Hz. Tłumik kulisowy typu MLS, ze świadectwem jakości RAL 595 Instytutu RAL. Tłumik kulisowy z zabudowanymi kulisami typu MLK Obudowa z blachy stalowej ocynkowanej o grubości 1,0mm, łączonej na szczelną zakładkę. Ciśnienie pracy do 1000 Pa. Z dwustronnym profilem M 30.Wykonany zgodnie z higienicznymi wymaganiami VDI Do stosowania głównie w zakresie częstotliwościod 500 Hz do 8000 Hz. 10/02-3 Zmiany nie upoważniają do reklamacji

4 MBK / MBS MBLK / MBLS ŚWIADECTWO ŚWIADECTWO DLA TŁUMIKA KULISOWEGO DLA TŁUMIKA KULISOWEGO Kulisy tłumiące typu MBK, ze świadectwem RAL 595 Instytutu RAL. Ramy kulis w kształcie dyszy pozwalające na znaczną redukcję oporów przepływu. Płyty z włókien mineralnych pokryte są tkaniną szklaną, która uniemożliwia rozwój bakterii oraz są niepalne zgodnie z DIN4102. W połowie pokryty blachą o grubości t = 0,5 mm. Kulisy badane zgodnie z ISO/DIS7235 i DIN Spełnaiją wymagania higieniczne wytycznych VDI Do stosowania głównie w zakresie częstotliwościod 63 Hz do 500 Hz. Tłumik kulisowy typu MBS, ze świadectwem jakości RAL 595 Instytutu RAL. Tłumik kulisowy z zabudowanymi kulisami typu MBK Obudowa z blachy stalowej ocynkowanej o grubości 1,0mm, łączonej na szczelną zakładkę. Ciśnienie pracy do 1000 Pa. Z dwustronnym profilem M 30.Wykonany zgodnie z higienicznymi wymaganiami VDI Do stosowania głównie w zakresie częstotliwościod 63 Hz do 500 Hz. Kulisy tłumiące typu MBLK, ze świadectwem RAL 595 Instytutu RAL. Ramy kulis w kształcie dyszy pozwalające na znaczną redukcję oporów przepływu. Płyty z włókien mineralnych pokryte są tkaniną szklaną, która uniemożliwia rozwój bakterii oraz są niepalne zgodnie z DIN4102. W połowie pokryty blachą o grubości t = 0,5 mm. Dodatkowo powierzchnie nie pokryte blachą pełną są pokryte blachą perforowaną o grubości t = 1,0mm. Dodatkowo powierzchnie nie pokryte blachą pełną są pokryte blachą perforowaną o grubości t = 1,0mm. Kulisy badane zgodnie z ISO/DIS7235 i DIN Spełnaiją wymagania higieniczne wytycznych VDI Do stosowania głównie w zakresie częstotliwościod 63 Hz do 500 Hz. Tłumik kulisowy MBLS, ze świadectwem jakości 595 RAL- Institut. Tłumik kulisowy z zabudowanymi kulisami typu MBLK Obudowa z blachy stalowej ocynkowanej o grubości 1,0mm, łączonej na szczelną zakładkę. Ciśnienie pracy do 1000 Pa. Z dwustronnym profilem M 30.Wykonany zgodnie z higienicznymi wymaganiami VDI Do stosowania głównie w zakresie częstotliwościod 63 Hz do 500 Hz. 10/02-4 Zmiany nie upoważniają do reklamacji!

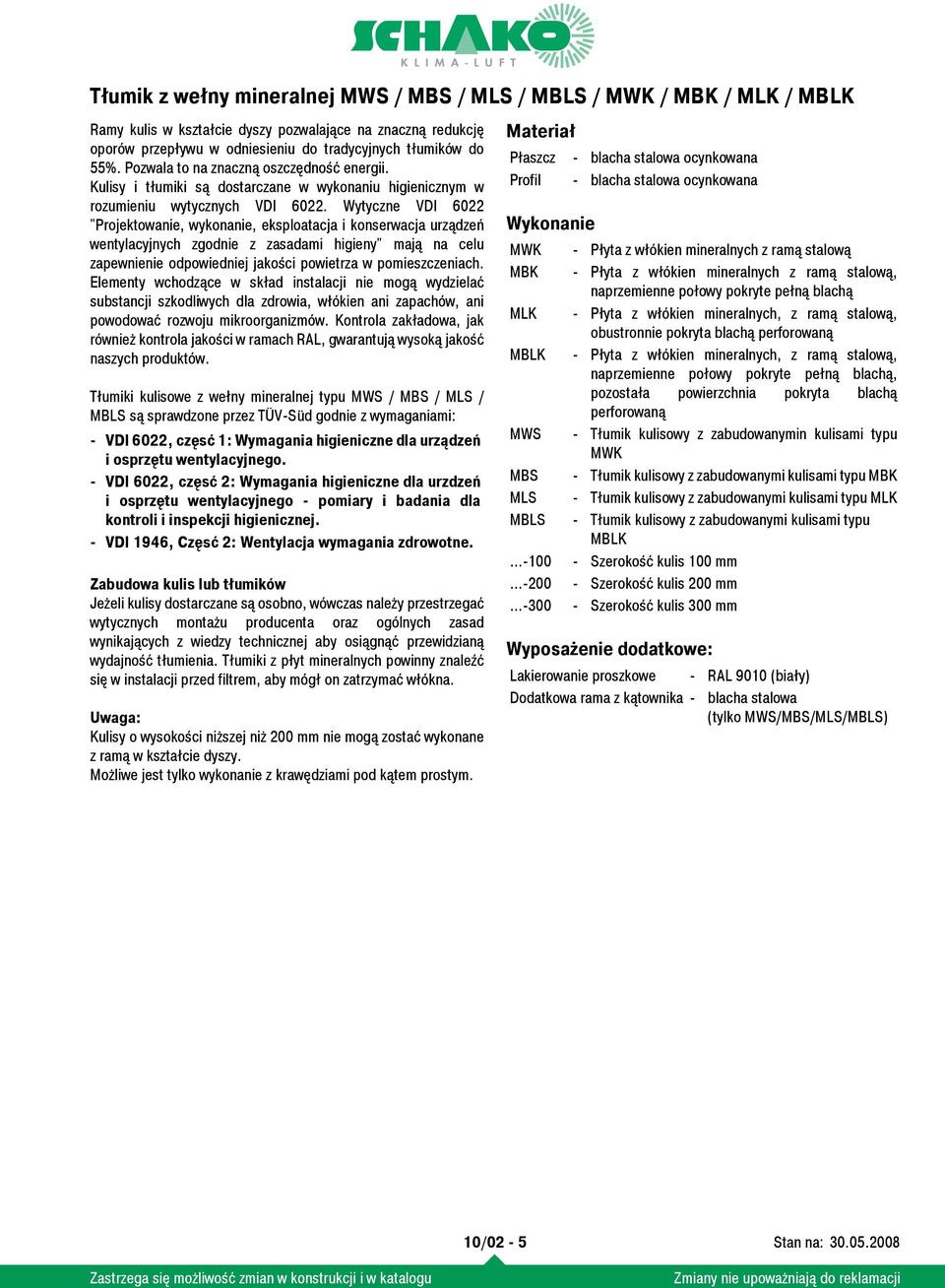

5 Ramy kulis w kształcie dyszy pozwalające na znaczną redukcję oporów przepływu w odniesieniu do tradycyjnych tłumików do 55%. Pozwala to na znaczną oszczędność energii. Kulisy i tłumiki są dostarczane w wykonaniu higienicznym w rozumieniu wytycznych VDI Wytyczne VDI 6022 "Projektowanie, wykonanie, eksploatacja i konserwacja urządzeń wentylacyjnych zgodnie z zasadami higieny" mają na celu zapewnienie odpowiedniej jakości powietrza w pomieszczeniach. Elementy wchodzące w skład instalacji nie mogą wydzielać substancji szkodliwych dla zdrowia, włókien ani zapachów, ani powodować rozwoju mikroorganizmów. Kontrola zakładowa, jak również kontrola jakości w ramach RAL, gwarantują wysoką jakość naszych produktów. Tłumiki kulisowe z wełny mineralnej typu MWS / MBS / MLS / MBLS są sprawdzone przez TÜV-Süd godnie z wymaganiami: - VDI 6022, częsć 1: Wymagania higieniczne dla urządzeń i osprzętu wentylacyjnego. - VDI 6022, częsć 2: Wymagania higieniczne dla urzdzeń i osprzętu wentylacyjnego - pomiary i badania dla kontroli i inspekcji higienicznej. - VDI 1946, Częsć 2: Wentylacja wymagania zdrowotne. Zabudowa kulis lub tłumików Jeżeli kulisy dostarczane są osobno, wówczas należy przestrzegać wytycznych montażu producenta oraz ogólnych zasad wynikających z wiedzy technicznej aby osiągnąć przewidzianą wydajność tłumienia. Tłumiki z płyt mineralnych powinny znaleźć się w instalacji przed filtrem, aby mógł on zatrzymać włókna. Uwaga: Kulisy o wysokości niższej niż 200 mm nie mogą zostać wykonane z ramą w kształcie dyszy. Możliwe jest tylko wykonanie z krawędziami pod kątem prostym. Materiał Płaszcz - blacha stalowa ocynkowana Profil - blacha stalowa ocynkowana Wykonanie MWK - Płyta z włókien mineralnych z ramą stalową MBK - Płyta z włókien mineralnych z ramą stalową, naprzemienne połowy pokryte pełną blachą MLK - Płyta z włókien mineralnych, z ramą stalową, obustronnie pokryta blachą perforowaną MBLK - Płyta z włókien mineralnych, z ramą stalową, naprzemienne połowy pokryte pełną blachą, pozostała powierzchnia pokryta blachą perforowaną MWS - Tłumik kulisowy z zabudowanymin kulisami typu MWK MBS - Tłumik kulisowy z zabudowanymi kulisami typu MBK MLS - Tłumik kulisowy z zabudowanymi kulisami typu MLK MBLS - Tłumik kulisowy z zabudowanymi kulisami typu MBLK Szerokość kulis 100 mm Szerokość kulis 200 mm Szerokość kulis 300 mm Wyposażenie dodatkowe: Lakierowanie proszkowe - RAL 9010 (biały) Dodatkowa rama z kątownika - blacha stalowa (tylko MWS/MBS/MLS/MBLS) 10/02-5 Zmiany nie upoważniają do reklamacji

6 Wykonanie i wymiary Wymiary Kulisa tłumiąca typu MWK/MBK/MLK/MBLK Szczegół X przy K=100/200 i H>200 przy K=300 i/lub przy H<200 okrągły kształt prostokątny kształt Tłumik akustyczny typu MWS/MBS/MLS/MBLS Wyposażenie dodatkowe - wymiary Dodatkowa rama z kątownika (za dopłatą) Szczegół Y Dostarczane wielkości L H K = 100 (mm) (mm) S = >40, <100 B (mm) K = 200 S = >50, <200 B (mm) Ilość kulis Poszczególne długości L, wysokości H i szerokości B można dowolnie łączyć! Na życzenie dostarczany z kulisami K 300! Dane techniczne na zapytanie Wykonanie K300 jest zestawiane z kulis K100 und K /02-6 Zmiany nie upoważniają do reklamacji!

7 Tłumik akustyczny w wykonaniu wieloczęściowym Przy wykonaniu wieloczęściowym tłumika z kulisami należy zadbać o stabilny montaż ponieważ elementy nie mogą przejąć dodatkowych obciążen. Podział na długości Podział na wysokości przykręcony kołnierz przykrêcony owiercony kołnierz z kątownika kołnierz Podział na szerokości kołnierz przykręcony kołnierz Podział na szerokości i wysokości owiercony kołnierz z kątownika przykręcony kołnierz kołnierz przykręcony owiercony kołnierz z kątownika 10/02-7 Zmiany nie upoważniają do reklamacji

8 Podział Jeżeli wymiary tłumika (L/H/B) zawierają się w podanych granicach producent zastrzega sobie sposób podziału. Tłumik zostanie podzielony na części umożliwiające łatwy montaż z uwagi na ciężar i gabaryty. Szerokość Wysokość do do Nr. Podział na szerokości Podział na wysokości Podział na długości 1 nie nie centralnie jeżeli > nie nie centralnie jeżeli > nie jeżeli LŁ1500 nie centralnie jeżeli > częściowe jeżeli L>1500 nie dodatkowo jeżeli L > częściowe nie dodatkowo jeżeli L > nie 2-częściowe dodatkowo jeżeli L > częściowe 2-częściowe dodatkowo jeżeli L > /02-8 Zmiany nie upoważniają do reklamacji!

9 Dane techniczne Prędkość w szpalcie i wydatek MBK, MBS, MWK, MWS 100/50 (szerokość kulisy / szerokość szpalty) MBK, MBS, MWK, MWS 100/100 (szerokość kulisy / szerokość szpalty) 10/02-9 Zmiany nie upoważniają do reklamacji

10 MWK, MWS, MBK, MBS 200/50 (szerokość kulisy / szerokość szpalty) MWK, MWS, MBK, MBS 200/100 (Kulissenbreite/Spaltenbreite) 10/02-10 Zmiany nie upoważniają do reklamacji!

11 MWK, MWS, MBK, MBS 200/200 (Kulissenbreite/Spaltenbreite) 10/02-11 Zmiany nie upoważniają do reklamacji

12 Szumy przepływu zgodnie z DIN MBK, MBS, MWK, MWS 100/50 (szerokość kulisy / szerokość szpalty) MWK, MWS, MBK, MBS 200/100 (szerokość kulisy / szerokość szpalty) MBK, MBS, MWK, MWS 100/100 (szerokość kulisy / szerokość szpalty) MWK, MWS, MBK, MBS 200/200 (szerokość kulisy / szerokość szpalty) MWK, MWS, MBK, MBS 200/50 (szerokość kulisy / szerokość szpalty) 10/02-12 Zmiany nie upoważniają do reklamacji!

13 Tłumienie w oktawach i strata ciśnienia MWS i MLS 100 L=500 L=1000 L=1500 L=2000 L=2500 L=3000 D e (db/okt) p t (Pa) f m (Hz) v s (m/s) < <10 < <10 < < < < < <10 < >50 >50 >50 >50 > >50 >50 >50 > >50 >50 >50 > >50 >50 >50 > >50 >50 > >50 >50 > /02-13 Zmiany nie upoważniają do reklamacji

14 Tłumienie w oktawach i strata ciśnienia MBS i MBLS 100 L=500 L=1000 L=1500 L=2000 L=2500 L=3000 D e (db/okt) p t (Pa) f m (Hz) v s (m/s) < <10 < <10 < < < < < <10 < /02-14 Zmiany nie upoważniają do reklamacji!

15 Tłumienie w oktawach i strata ciśnienia MWS i MLS 200 L=500 L=1000 L=1500 L=2000 L=2500 L=3000 D e (db/okt) p t (Pa) f m (Hz) v s (m/s) < < < <10 < <10 < <10 < < < < <10 < <10 < >50 > < < < < >50 > < < < >50 >50 > < < < >50 >50 >50 > >50 >50 >50 > >50 >50 >50 > >50 >50 >50 > >50 >50 > >50 >50 > >50 >50 > >50 > > > > /02-15 Zmiany nie upoważniają do reklamacji

16 Tłumienie w oktawach i strata ciśnienia MBS i MBLS 200 L=500 L=1000 L=1500 L=2000 L=2500 L=3000 D e (db/okt) p t (Pa) f m (Hz) v s (m/s) < < < <10 < <10 < <10 < < < < <10 < <10 < >50 > < < < < >50 >50 > < < < >50 >50 >50 >50 > < < < >50 >50 >50 >50 > >50 >50 >50 >50 > >50 >50 >50 > >50 >50 >50 > > > > > /02-16 Zmiany nie upoważniają do reklamacji!

17 Legenda B (mm) = Szerokość tłumika H (mm) = Wysokość tłumika L (mm) = Długość tłumika = Szerokość szpalty K (mm) = Szerokość kulisy V (m³/h) = Przepływ v s (m/s) = Prędkość w szpalcie f m (Hz) = Średnia częstotliwość w oktawach L W [db] = Poziom mocy akustycznej L WA [db(a)] = Poziom mocy akustycznej w skali A D e (db/okt) = Tłumienie Dp t (Pa) = Strata ciśnienia Dane do zamówienia Kulisy tłumiące Płyta z włókien mineralnych z ramką stalową MWK Płyta z włókien mineralnych z ramką stalową w połowie, naprzemiennie pokryta blachą MBK Płyta z włókien mineralnych z ramką stalową dwustronnie blachą perforowaną pokryta MLK Płyta z włókien mineralnych z ramką stalową w połowie, naprzemiennie pokryta blachą powierzchnie nie pokryte blachą pełną są pokryte blachą perforowaną MBLK Przykład zamówienia: MWK-100 Szerokość kulisy Wyposażenie dodatkowe: - Lakierowanie proszkowe RAL 9010 (biały) Jeżeli w zamówieniu nie zostaną podane pełne dane dostarczone będzie wykonanie jak w pogrubieniu Tłumik kulisowy Płyta z włókien mineralnych z ramką stalową w obudowie MWS Płyta z włókien mineralnych z ramką stalową w połowie, naprzemiennie pokryta blachą w obudowie MBS Płyta z włókien mineralnych z ramką stalową z dwustronnym przykryciem blachą perforowaną w obudowie MLS Płyta z włókien mineralnych z ramką stalową w połowie, naprzemiennie pokryta blachą powierzchnie nie pokryte blachą pełną są pokryte blachą perforowaną MBLS Przykład zamówienia: MWS-100 Jeżeli w zamówieniu nie zostaną podane pełne dane dostarczone będzie wykonanie jak w pogrubieniu Szerokość kulisy /02-17 Wyposażenie dodatkowe: - Dodatkowa rama z kątownika - Lakierowanie proszkowe RAL 9010 (biały) Zmiany nie upoważniają do reklamacji

18 Opis do specyfikacji Tłumik kulisowy, ze świadectwem jakości RAL 595 Instytutu RAL. Tłumik z zabudowanymi kulisami, pokrytymi tkaniną szklaną typu MWK, osadzonymi w ramie o kształcie dyszy. Obudowa z blachy stalowej ocynkowanej o grubości 1,0mm. łączonej na szczelną zakładkę. Ciśnienie pracy do 1000 Pa. Z dwustronnym profilem M 30.Wykonany zgodnie z higienicznymi wymaganiami VDI Sprawdzony przez TÜV zgodnie z VDI 6022 częsć 1+2, oraz DIN 1946 częsć 2. Produkt: SCHAKO typu MWS-100/-200/-300 Posiadają świadectwo jakości 595 RAL - Institut. Tłumik z zabudowanymi kulisami, pokrytymi tkaniną szklaną typu MBK, osadzonymi w ramie o kształcie dyszy. Obudowa z blachy stalowej ocynkowanej o grubości 1,0mm. łączonej na szczelną zakładkę. Ciśnienie pracy do 1000 Pa. Z dwustronnym profilem M 30.Wykonany zgodnie z higienicznymi wymaganiami VDI Sprawdzony przez TÜV zgodnie z VDI 6022 częsć 1+2, oraz DIN 1946 częsć 2. Produkt: SCHAKO typu MBS-100/-200/-300 Posiadają świadectwo jakości 595 RAL - Institut. Tłumik kulisowy z zabudowanymi kulisami typu MLK, osadzonymi w ramie o kształcie dyszy, pokrytymi tkaniną szklaną. Obudowa z blachy stalowej ocynkowanej o grubości 1,0mm. łączonej na szczelną zakładkę. Ciśnienie pracy do 1000 Pa. Z dwustronnym profilem M 30.Wykonany zgodnie z higienicznymi wymaganiami VDI Sprawdzony przez TÜV zgodnie z VDI 6022 częsć 1+2, oraz DIN 1946 częsć 2. Produkt: SCHAKO typu MLS-100/-200/-300 Posiadają świadectwo jakości 595 RAL - Institut. Tłumik z zabudowanymi kulisami, pokrytymi tkaniną szklaną, typu MBLK, osadzonymi w ramie o kształcie dyszy. Obudowa z blachy stalowej ocynkowanej o grubości 1,0mm. łączonej na szczelną zakładkę. Ciśnienie pracy do 1000 Pa. Z dwustronnym profilem M 30.Wykonany zgodnie z higienicznymi wymaganiami VDI Sprawdzony przez TÜV zgodnie z VDI 6022 częsć 1+2, oraz DIN 1946 częsć 2. Produkt: SCHAKO typu MBLS-100/-200/-300 Kulisy tłumiące, ze świadectwem RAL 595 Instytutu RAL. Ramy kulis w kształcie dyszy pozwalają na znaczną redukcję oporów przepływu. Płyty z włókien mineralnych pokryte są tkaniną szklaną, która uniemożliwia rozwój bakterii oraz są niepalne zgodnie z DIN4102. Kulisy badane zgodnie z ISO/DIS7235 i DIN Spełnaiją wymagania higieniczne wytycznych VDI Produkt: SCHAKO typu MWK-100/-200/-300 Kulisy tłumiące, posiadają świadectwo jakości 595 RAL - Institut. Ramy kulis w kształcie dyszy pozwalające na znaczną redukcję oporów przepływu. Płyty z włókien mineralnych pokryte są tkaniną szklaną, która uniemożliwia rozwój bakterii oraz są niepalne zgodnie z DIN4102. W połowie naprzemiennie pokryte blachą o grubości t = 0,5 mm. Kulisy badane zgodnie z ISO/DIS7235 i DIN Spełnaiją wymagania higieniczne wytycznych VDI Produkt: SCHAKO typu MBK-100/-200/-300 Kulisy tłumiące typu ze świadectwem RAL 595 Instytutu RAL. Ramy kulis w kształcie dyszy pozwalające na znaczną redukcję oporów przepływu. Płyty z włókien mineralnych pokryte są tkaniną szklaną, która uniemożliwia rozwój bakterii oraz są niepalne zgodnie z DIN4102. Płyta z włókien mineralnych, obustronnie pokryta blachą perforowaną o grubości t = 1,0mm. Kulisy badane zgodnie z ISO/DIS7235 i DIN Spełnaiją wymagania higieniczne wytycznych VDI Produkt: SCHAKO typu MLK-100/-200/-300 Kulisy tłumiące, posiadają świadectwo jakości 595 RAL - Institut. Ramy kulis w kształcie dyszy pozwalające na znaczną redukcję oporów przepływu. Płyty z włókien mineralnych pokryte są tkaniną szklaną, która uniemożliwia rozwój bakterii oraz są niepalne zgodnie z DIN4102. W połowie naprzemiennie pokryte blachą o grubości t = 0,5 mm. Pozostała część pokryta blachą perforowaną o grubości t = 1,0 mm. Kulisy badane zgodnie z ISO/DIS7235 i DIN Spełnaiją wymagania higieniczne wytycznych VDI Produkt: SCHAKO typu MBLK-100/-200/-300 Wyposażenie dodatkowe: - Lakierowanie proszkowe RAL 9010 (biały) Wyposażenie dodatkowe: - z dodatkową ramką z kątownika - Lakierowanie proszkowe RAL 9010 (biały) 10/02-18 Zmiany nie upoważniają do reklamacji!
