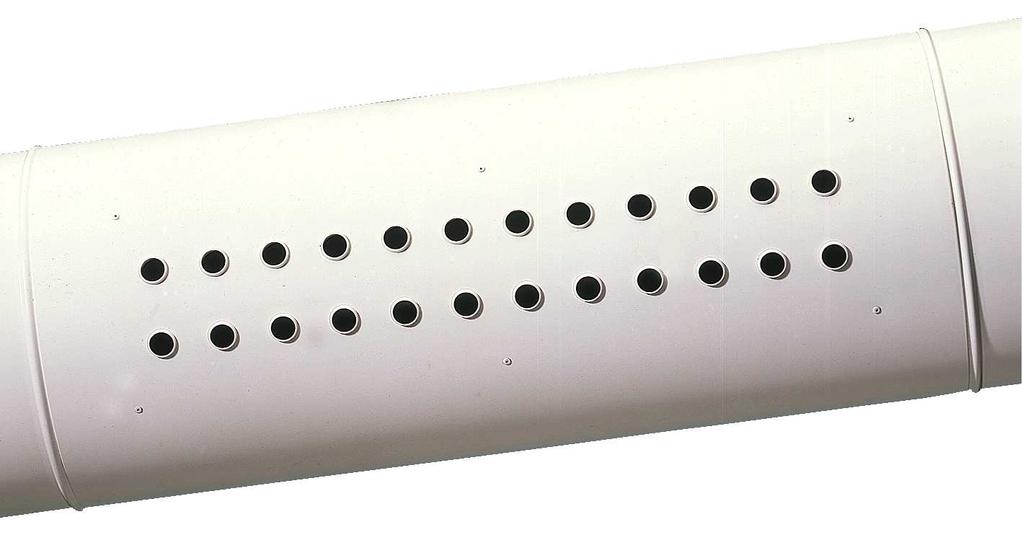

Nawiewnik rurowy z dyszami DSA-RR

Transkrypt

1 Nawiewnik rurowy z dyszami DSA-RR Ferdinand Schad KG Steigstraße D Kolbingen Telefon +49 (0) Telefax +49 (0) info@schako.de

2 Spis treści Opis...3 Materiał...3 Wykonanie...3 Wyposażenie dodatkowe...3 Zamocowanie...3 Pozycja dysz...3 Wykonanie i wymiary...4 Wymiary...4 Wyposażenie dodatkowe...4 Dane do zamówienia...6 Opis do specyfikacji /07-2

3 Opis W nowoczesnej architekturze stosuje się coraz częściej widoczne elementy rurowe instalacji klimatyzacyjnych ze względu na aranżację pomieszczeń. Celowo ustawia się elementy instalacji w widocznych miejscach. Przy takiej widocznej instalacji stosuje się nawiewniki zintegrowane z okrągłymi kanałami. Nawiewnik rurowy z dyszami typu DSA-RR jest przeznaczony do instalacji nawiewnych. Zintegrowane dysze w wersji DSA-RR- F są nieruchome, wersja DSA-RR-V posiada dysze ruchome, które można ustawiać ręcznie. Podczas instalacji przewód z dyszami musi być zamontowany zgodnie z pożądanym kierunkiem wypływu strumienia powietrza. Dysze i przepustnica zamontowane są na przewodzie okrągłym w pozycji godzina 3 (-3U), godzina 6 (-6U, standard), godzina 9 (-9U) lub godzina 12 Uhr (-0U). W nawiewniku może być zamontowana przepustnica szczelinowa gwarantująca równomiermy naplyw powietrza na powierzchnię nawiewnika. Dzięki temu nawiewnik rurowy z dyszami typu DSA-RR może być wbudowany w dowolnym miejscu systemu rurowego. Dodatkowe wyposażenie takie jak: proste przewody, zaślepki czy mufy łączące uzupełniają ofertę dotyczącą tego nawiewnika. (Patrz dokumentacja - wyposażenie do systemów rurowych). Wyposażenie dodatkowe - produkowana z materiału, z którego wykonany jest przewód okrągły. - blacha stalowa ocynkowana (-SV) - stal szlachetna (-V2) Uszczelka gumowa (-GD1) - obustronnie wykonana z płyty EPDM Pozostałe elementy wyposażenia dodatkowego - osobny prospekt na zapytanie Zamocowanie Zawieszenie - przygotowane do zawieszenia na gwintowanym pręcie M8, który jest poza dostawą. UWAGA! Zwracamy uwagę, że czyszczenie elementów ze stali szlachetnej powinno odbywać się jedynie przy zastosowaniu odpowiednich środków czyszczących! Pozycja dysz Dobór Nawiewnik rurowy typu DSA-RR dobieramy posługując się wykresami dla nawiewnika dyszowego DSA. Materiał Przewód okrągły - blacha stalowa ocynkowana (-SV) - blacha stalowa lakierowana, na kolor RAL 9010 (biały) (standard, -SB) - lakierowanie w innym kolorze RAL za dopłatą - ze stali kwasoodpornej (-V2) lakierowanej na kolor srebrny Dysze - tworzywo sztuczne, w kolorze RAL 9010 (biały (-DW)) lub RAL 9005 (czarny (-DS)) godzina 6 (-6U, Standard) godzina 3 (-3U) godzina 12 (-0U) godzina 9 (-9U) Wykonanie DSA-RR-F - ze stałymi dyszami, DSA-RR-V - z ręcznym nastawianiem pojedynczych dysz DSA-RR-...-3U - poziomy nawiew jednostronny w prawo (3 godzina) DSA-RR-...-6U - nawiew pionowy w dół (standardowy) (6 godzina) DSA-RR-...-9U - nawiew poziomy w lewo (9 godzina) DSA-RR-...-0U - nawiew pionowy w górę (12 godzina) Standardowo dysze są ustawione w położeniu "godzina 6". Na życzenie klienta dysze mogą być dostarczane w położeniach : "godzina 3", "godzina 9" lub "godzina 12". 01/07-3

4 Wykonanie i wymiary Wymiary DSA-RR-F-6U DSA-RR-V-6U Usztywnienie od NW 500 Kierunek przepływu powietrza (za dopłatą) na zewnątrz Dostarczane wielkości NW ød Rzędy dysz x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x x Poszczególne długości i wysokości można dowolnie łączyć! x = produkowane - = nie produkowane Długość L Ilość dysz / na rząd częściowe 2-częściowe x12 1x x x16 Usztywnienie od NW 500 (za dopłatą) Kierunek przepływu powietrza na zewnątrz Szczegół Y Gwintowany poza dostawą Nakrętka nitowana M8 Dotyczy tylko zawieszenia do sufitu: przygotowane do zawieszenia na gwintowanym pręcie M8, który jest poza dostawą. Wyposażenie dodatkowe Szczegół X Uszczelka gumowa (-GD1) 01/07-4

5 Podział długości 1-częściowe: Długość 500 Nawiewniki rurowe o długości L > 1000 mm produkowane są z dwóch części i łączone fabrycznie mufą. Nakrętki nitowane nie występują w miejscu połączenia kanału. Wymiary odcinka nieaktywnego odpowiadają wymiarom nawiewnika rurowego typu DSA-RR. Na specjalne życzenie mogą być też dostarczane inne długości nawiewnika. Maksymalna długość odcinka środkowego lub końcowego wynosi nie więcej niż 1000 mm. Długość 750 Długość częściowe: Długość 1500 Długość 1750 Długość /07-5

6 Dane do zamówienia Nawiewnik rurowy z dyszami DSA-RR z nieruchomymi Dysze -F z pojedynczo przestawialnymi dyszami -V Przewód okrągły wykonany z blachy stalowej ocynkowanej lakierowanej na RAL 9010 (biały) (standard) -SB Przewód okrągły wykonany z blachy stalowej ocynkowanej -SV Przewód okrągły wykonany z stal kwasoodporna V2 Dysze z tworzywa sztucznego kolor podobny do RAL 9010 (biały) -DW Dysze z tworzywa sztucznego kolor podobny do RAL 9005 (czarny) -DS Rzędy dysz od NW 200 od NW godzina -3U Pozycja montażowa 6 godzina -6U 9 godzina -9U 12 godzina -0U częściowe częściowe NW Wyposażenie dodatkowe: Przykład zamówienia: DSA-RR-F-SB-DS-1-6U SS Uszczelka gumowa -GD1 Jeżeli w zamówieniu nie zostaną podane pełne dane dostarczone będzie wykonanie jak w pogrubieniu! 01/07-6

7 Opis do specyfikacji Nawiewnik rurowy z dyszami typu DSA-RR jest przeznaczony do instalacji nawiewnych, dostosowany do podłączenia przewodów zgodnie z DIN. Dysze z tworzywa sztucznego, w kolorze RAL 9010 (biały -DW) lub RAL 9005 (czarny (-DS)) - Dysze nieruchome. Produkt: SCHAKO typu DSA-RR-F - Dysze ruchome. Produkt: SCHAKO typu DSA-RR-V - Przewód okrągły wykonany z - blachy stalowej lakierowanej, na kolor RAL 9010 (biały) (standard, -SB) - blachy stalowej ocynkowanej (-SV) (za dopłatą) - z blachy ze stali kwasoodpornej (V2A) lakierowanej na kolor srebrny. - Rzędy dysz - 1 (-1, standard) - 2 (-2, od NW 200) - 4 (-4, od NW 400) - Pozycja montażowa - 3 godzina (-3U) - 6 godzina (-6U, standard) - 9 godzina (-9U) - 12 godzina(-0u) - Długość - 1-częściowe 500 / 750 / 1000 (-0500/-0750/-1000) - 2-częściowe: 1500 / 1750 / 2000 (-1500/-1750/-2000) Wyposażenie dodatkowe (za dopłatą): - (-SS), do regulacji ilości powietrza, wykonana z materiału, z którego wykonany jest przewód okrągły. - Uszczelka gumowa (-GD1) pozostałe elementy wyposażenia dodatkowego: osobny prospekt na zapytanie 01/07-7
