1 VM-PRO Mechaniczny regulator przepływu Spis treści Obszar zastosowania... 2 Zakres przepływu... 2 Działanie... 3 Wykonanie... 3 Dostarczane wielkości / wymiary... 4 Wyposażenie dodatkowe VM-PRO-R/Q... 5 Wymiary wyposażenia dodatkowego VM-PRO-R... 6 Wymiary wyposażenia dodatkowego VM-PRO-Q... 8 Montaż i uruchomienie... 9 Zabudowa - Konserwacja -Serwisowanie... 9 Legenda VM-PRO - Minimalna różnica ciśnienia statycznego VM-PRO-R - Nastawa VM-PRO-R- Szumy przepływu VM-PRO-R - Hałas przez obudowę VM-PRO-R - Hałas przez obudowę z izolacją tłumiącą VM-PRO-R - Tłumik rurowy (-RS) - wartość tłumienia VM-PRO-Q - Nastawa VM-PRO-Q - Nastawa ciąg dalszy VM-PRO-Q- Szumy przepływu VM-PRO-Q- Szumy przepływu VM-PRO-Q - Hałas przez obudowę VM-PRO-Q- Hałas przez obudowę ciąg dalszy VM-PRO-Q- Hałas prze obudowę z izolacją tłumiącą VM-PRO-Q- Hałas prze obudowę z izolacją tłumiącą- ciąg dalszy VM-PRO-Q - Tłumik akustyczny z wełny mineralnej (-ZSQ)- tłumienie Dane do zamówienia Klucz zamówienia Klucz zamówienia ZSQ Opis VM-PRO-R Opis VM-PRO-Q SCHAKOSCHAKO Ferdinand Schad KG Telefon +49 (0) Steigstraße Telefa +49 (0) D Kolbingen info@schako.de

2 Obszar zastosowania Zakres przepływu Przeznaczony do utrzymania stałego przepływu z możliwością nastawienia wartości zadanej za pomocą siłownika elektrycznego (VM-PRO-...-E) UWAGA Regulatro VM-PRO jest wykalibrowanym regulatorem, działającym w sposób mechaniczny. Jakakolwiek ingerencja w elementy regulacyjne jest zabroniona. Jeżeli nastawiony jest przepływ, to nie wolno jest ręcznie doprowadzić przepustnicy do pozycji zamkniętej. Może to spowodować przestawienie mechanizmu regulacyjnego i regulator straci dokładność regulacji. Trzeba przestrzegać zakresu stosowania. Praca VM-PRO powyżej dopuszczalnego przepływu prowadzi do mechanicznego przeciążenia i straty dokładności regulacji. Zwracamy uwagę, że czyszczenie elementów ze stali szlachetnej powinno odbywać się jedynie przy zastosowaniu odpowiednich środków czyszczących! WSPÓŁCZYNNIKI POPRAWKOWE DLA ILOŚCI POWIETRZA Zakres regulacji 1 i 2 musi mieć p>100 Pa. Dla p Pa odchylenie wartości rzeczywistej może wynośić do 20% wartości zadanej. Maksymalne odchylenie: Prędkość strumienia powietrza 2-4 m/s ±10% Prędkość strumienia powietrza 5-6 m/s ±8% Prędkość strumienia powietrza 7-8 m/s ±6% Prędkość strumienia powietrza 9-10 m/s ±5% Dokładność skali ± 4% Maksymalne odchylenie od wartości zadanej dla NW 80, dla minimalnej statycznej różnicy ciśnienia Δp 100 Pa Prędkość strumienia powietrza 3-4 m/s ±20% Prędkość strumienia powietrza 5-6 m/s ±16% Prędkość strumienia powietrza 7-8 m/s ±10% Prędkość strumienia powietrza 9-10 m/s ±8% Dokładność skali ± 4% Zakres przepływu dla regulatora VM-PRO-R NW (mm) V ZU (m³/h) V ZU [l/s] min. ma. min. ma Zakres przepływu dla regulatora VM-PRO-Q B H (mm) V ZU (m³/h) V ZU [l/s] min. ma. min. ma Przy kalibracji osprzętu regulacyjnego została wzięta pod uwagę szczelność powietrza 1,2 kg/m 3. Jeżeli minimalna wartość przepływu Vmin podana w tabeli zostanie przekroczona to nie ma gwarancji właściwej pracy regulatora! SCHAKOSCHAKO Ferdinand Schad KG Telefon +49 (0) Steigstraße Telefa +49 (0) D Kolbingen info@schako.de

3 Działanie Wykonanie Działanie Wykonanie Mechaniczny regulator stałego przepływu typu VM-PRO pracuje samoczynnie bez energii pomocniczej. Przepustnica z centralnie umieszczoną osią porusza się pod naciskiem przepływającego powietrza. Mechanizm regulujący, krzywka regulacyjna, tłumik drgań, sprężyna i element nastawczy znajdują się na zewnątrz w obudowie z blachy ocynkowanej. Żądana wartość przepływu jest nastawiana fabrycznie. Zadany zakres przepływu jest kalibrowany fabrycznie, punkt pracy można ustawić później posługując się krzywą regulacyjną. Mechanizm regulatora jest chroniony pokrywą. Regulator może być zabudowany w dowolnym położeniu. --- Temperatura pracy: C --- Różnica ciśnienia: 50 - Pa --- Szczelność obudowy zgodnie z DIN EN 1751, klasa C Mechaniczny regulator przepływu VM-PRO-R-E / VM-PRO-Q- E z siłownikiem jest przeznaczony do dopasowania powietrza na nawiewie lub wyciągu. Za pomocą siłownika można zmienić nastawę regulatora bez konieczności zaglądania do przestrzeni międzystropowej. Przed wysyłką regulator VM-PRO- -E ustawiony jest na "nastawę " V min. Regulator należy podłączyć elektrycznie i ustawić na żądany przepływ. Mechanizm regulujący, krzywka regulacyjna, tłumik drgań, sprężyna i element nastawczy znajdują się na zewnątrz w obudowie z blachy ochynkowanej. Żądana wartość przepływu jest nastawiana fabrycznie. Obudowa Blacha stalowa ocynkowana (standard) blacha ocynkowana lakierowana lakierem chemoodpornym (-DD) Stal kwasoodporna (V2A) (-V2) lub (V4A) (-V4) Przepustnica regulatora Aluminium (VM-PRO-R- dla NW </=160) Aluminium z lakierem - DD (VM-PRO-R- dla NW </=160) Blacha stalowa ocynkowana, (VM-PRO-R- dla NW >160 VM-PRO-Q-) Blacha stalowa ocynkowana,z lakierem -DD (VM-PRO-R- dla NW >160 VM-PRO-Q-) Stal szlachetna (V2A) albo (V4A), opcjonalnie blacha stalowa ocynowana za dodatkową opłatą. Pokrywa regulatora Tworzywo sztuczne, bez halogenków Stal szlachetna (V2A) albo (V4A) Dzięki siłownikowi można bez problemu ustawić przepływ w zakresie pracy regulatora. Jeżeli jest planowane mechaniczne ograniczenie zakresu regulacji za pomocą ograniczników to należy zastosować się do poniższych uwag: Aby wyeliminować potencjalne źródła niedokładnej pracy regulatora należy przestrzegać wskazówek na str.9 Sygnał sterujący dla regulacji liniowej jest przekazany do mechanizmu regulacyjnego. Dla siłowników typu AUF/ZU otwórzzamknij punkty pracy są ograniczane mechanicznie. --- Odboje dla mechanicznego ograniczenia nastawy mogą być ustawiane w zakresie 1-7 lub 3 10na skali nastaw ( porównać z tabelą nastaw). Konserwacja, obsługa techniczna i kontrola są możliwe od strony otworów rewizyjnych, które należy przewidzieć. Do regulacji ciśnienia w pomieszczeniu zaleca się stosowanie elektrycznych regulatorów przepływu VRA lub regulatory ciśnienia pokojowego CRP. Zmiany nie upoważniają do reklamacji, stan na: Dokumentacja: 08/26 Strona3

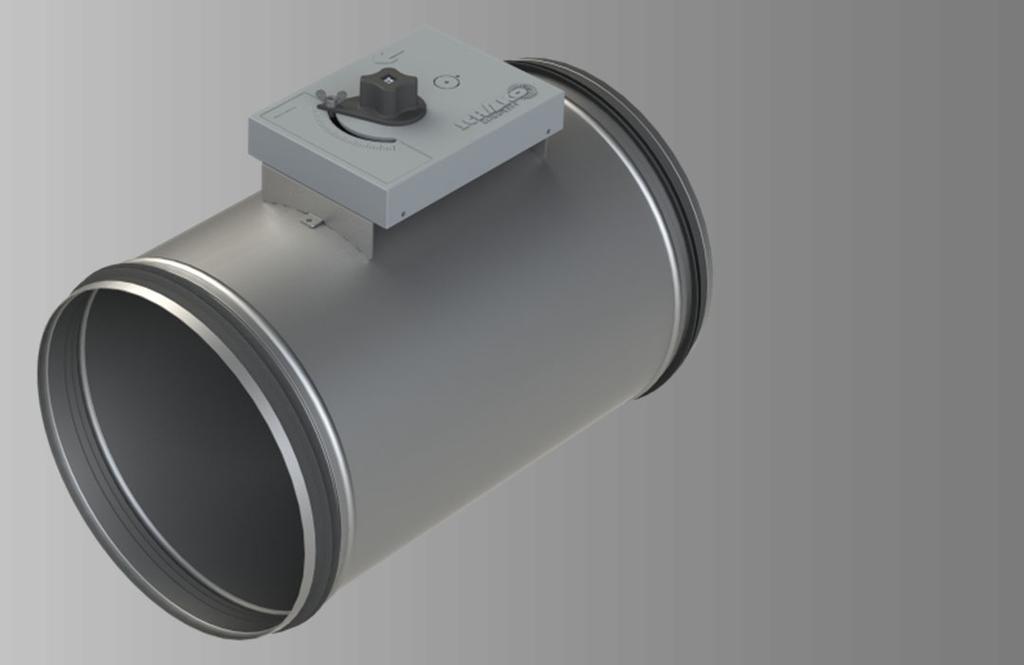

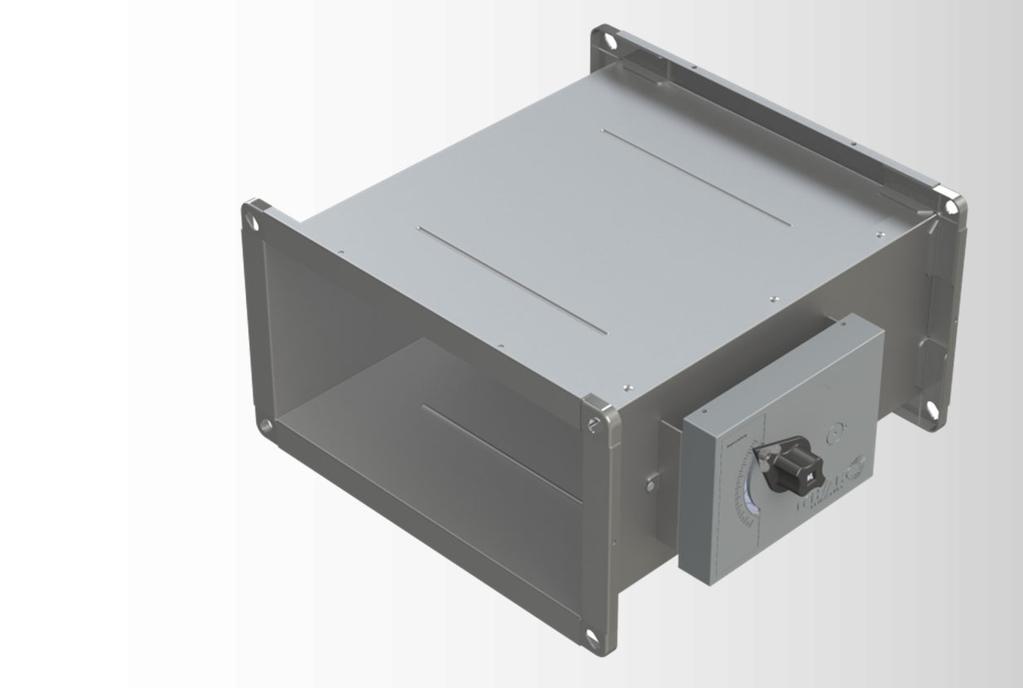

4 Dostarczane wielkości / wymiary Dostarczane wielkości / wymiary Wielkość VM-PRO-R Wielkość VM-PRO-Q Wielkość NW ød L Wysokość H Szerokość B ) 1.) 1.) Wymiary VM-PRO-R Okrągły do podłączenia przewodu zgodnie z DIN EN 1506, do zabudowy w dowolnym położeniu. Wymiary VM-PRO-Q Prostokątny do podłączenia przewodu zgodnie z DIN 1505, wykonanie prawe Element regulujący Tabliczka znamionowa Element regulacyjny Klapa regulacyjna Obudowa Klapa regulacyjna Obudowa Tabliczka znamionowa Regulator VM-PRO-Q dostarczany jest wyłącznie w wykonaniu prawym. Jeśli jest wymagane wykonanie lewe należy obrócić regulator VM-PRO-Q o 180. Legenda = dostarczane - = niedostarczane LR = kierunek przepływu powietrza 1.) = z dwoma elementami regulującymi Zmiany nie upoważniają do reklamacji, stan na: Dokumentacja: 08/26 Strona4

5 Wyposażenie dodatkowe VM-PRO-R/Q Wyposażenie dodatkowe VM-PRO-R/Q Zewnętrzne wytłumienie (-DS2) z materiału izolującego i tłumiącego o grubości 20 mm, niepalnego zgodnie z DIN , w płaszczu z blachy ocynowanej (standard), stal szlachetna (V2A) albo (V4A), z nakrętką klatkową (M6) (tylko VM-PRO-Q) Płaskie wytłumienie (-FD1) -tylko VM-PRO-R z materiału izolującego i tłumiącego o grubości 3 mm, w płaszczu z blachy ocynowanej (standard), stali szlachetnej (V2A) albo (V4A) Kołnierz płaski (-FF1/FF2) -tylko dla VM-PRO-R dwustronny, zgodnie z DIN /5, wykonany z materiału takiego jak obudowa Siłownik elektryczny (-E044/-E045/-E046/-E016) 3-punktowa regulacja (standard) --- VM-PRO- -E044; 24V --- VM-PRO- -E045; 230V Regulacja liniowa --- VM-PRO- -E046; 24V --- VM-PRO- -E016; 230V Narożnik - tylko VM-PRO-Q Regulator VM-PRO-Q standardowo dostarczany jest z narożnikiem. Specjalny kształt otworów w narożnikach umożliwia połączenie z różnymi systemami połączeń występujących na rynku (np.: Metu-System M 2/M 3). Uszczelnienie gumowe (-GD1) -tylko dla VM-PRO-R dwustronnie, specjalna guma, bez silikonu Kołnierz METU (-MF1/MF2) -tylko dla VM-PRO-R dwustronny okrągły kołnierz Przeciwkołnierz (-GF) -tylko VM-PRO-R dwustronny, do kołnierza (-MF) Pierścień sprężysty (-SR) -tylko VM-PRO-R do podłączenia kołnierza (-MF) i przeciwkołnierza (-GF) Tłumik akustyczny z wełny mineralnej (-ZSQ) -tylko VM-PRO-Q ----obudowa z blachy stalowej ocynkowanej (standart), stal szlachetna (V2A) albo (V4A) ---- rama kulis z blachy stalowej ocynkowanej (standard), stal szlachetna (V2A) albo (V4A), dwustronna z kołnierzem M płyta z włókien mineralnych dwustronnie pokryta tkaniną szklaną, (biodegradowalna) zgodna z DIN 4102 A2. Tłumik rurowy (-RS) -tylko VM-PRO-R ---- wykonanie sztywne ----płaszcz zewnętrzny i blacha perforowana ze stali ocynkowanej (standard), stal szlachetna (V2A) albo (V4A) wypełnienie z wełny mineralnej Zmiany nie upoważniają do reklamacji, stan na: Dokumentacja: 08/26 Strona5

6 Wymiary wyposażenia dodatkowego VM-PRO-R Wymiary wyposażenia dodatkowego VM-PRO-R Izolacja tłumiąca (-DS2, izolacja = 20 mm) Wyposażenie dodatkowe kołnierz płaski (-FF1/-FF2) dwustronny -tylko VM-PRO-R- zgodnie z DIN /5 Izolacja akustyczna Płaskie wytłumienie (-FD1) Dostarczane wielkości kołnierzy (-FF1/-FF2) NW ød L ød1 ød2 ød LOA t Płaskie wytłumienie Dostarczane wielkości (-FD1) NW ød ød1 ød2 L L , , Wyposażenie dodatkowe uszczelka gumowa (-GD1) tylko VM-PRO-R Szczegół X Siłownik elektryczny (-E044/-E045/-E046/-E016) siłownik elektryczny Wyposażenie dodatkowe - kołnierz METU (-MF1/-MF2) z przeciwkołnierzem (-GF) i pierścieniem sprężystym (-SR) dwustronny (tylko VM-PRO-R) Zmiany nie upoważniają do reklamacji, stan na: Dokumentacja: 08/26 Strona6

7 Wymiary wyposażenia dodatkowego VM-PRO-R Tłumik rurowy (-RS) tylko VM-PRO-R mufa łącząca Izolacja - tłumika rurowego (-RS) NW L1= P (mm) L1=950 P (mm) L1=1450 P (mm) L1=1950 P (mm) = dostarczane - = niedostarczane Dostarczane wielkości -tłumik okragły (-RS) NW L ød ød2 P (mm) Zmiany nie upoważniają do reklamacji, stan na: Dokumentacja: 08/26 Strona7

8 Wymiary wyposażenia dodatkowego VM-PRO-Q Wymiary wyposażenia dodatkowego VM- PRO-Q z wytłumieniem (-DS2, izolacja 20 mm) Izolacja akustyczna nakrętka M6 Wyposażenie dodatkowe - tłumik z wełny mineralnej (-ZSQ) tylko dla VM-PRO-Q - z kulisą typu MWK-OB z siłownikiem elektrycznym (-E044/-E045/-E046/- E016) siłownik elektryczny Strona podłączeniowa z 1 kulisą z 3 kulisami Tłumienność wtrąceniowa ZSQ B (mm) 63 D e [db/okt] f m (Hz) Dostarczane wielkości DS2 / -E... Szerokość B Dostarczane wielkości ZSQ H (mm) B (mm) KA (-) K (mm) S (mm) Wysokość H Legenda ) 1.) 1.) = dostarczane - = niedostarczane LR = kierunek przepływu powietrza 1.) = z dwoma elementami regulującymi >>>> >>>>> >>>> Parametr KA (ilość kulis), K (grubość kulisy) i S (szerokość szpalty) są zależne od szerokości B Zmiany nie upoważniają do reklamacji, stan na: Dokumentacja: 08/26 Strona8

9 Montaż i uruchomienie Zabudowa - Konserwacja -Serwisowanie Montaż i uruchomienie Zabudowa - Konserwacja -Serwisowanie OZNACZENIE Każdy produkt SCHAKO-Schako posiada ulotkę informacyjną dotyczącą bezpieczeństwa, transportowania, utylizacji a także montażu, uruchomienia i konserwacji. Ulotkę należy uważnie przeczytać dla własnego bezpieczeństwa. Urządzenie nie nadaje się do zastosowania w strefach E. Bezpieczeństwo pracy urządzenia może być zagwarantowane tylko przy stosowaniu zaleceń. UTYLIZACJA Urządzenia są produkowane zgodnie z dyrektywą dotyczącą ograniczenia zastosowania niektórych niebezpiecznych substancji w sprzęcie elektrycznym i elektronicznym (2/95/EG). Po zużyciu należy zutylizować urządzenie zgodnie z obowiązującymi przepisami. KONTROLA I NORMY Regulator VM-PRO jest sprawdzony zgodnie z poniższymi przepisami: Badania kontrolne - VDI 6022, częsć 1: Wymagania higieniczne dla urządzeń i osprzętu wentylacyjnego. - VDI 1946, Częsć 2: Wentylacja wymagania zdrowotne. - DIN EN (7): Wentylacja budynków niemieszkalnych Zastosowane normy --- Szczelność: EN 1751 ( ) --- EMV 2014/30/EU Niezbędne odległości Aby wyeliminować potencjalne źródła niedokładnej pracy regulatora należy przestrzegać minimalnych odległości montażu podanych w tabeli i na rysunkach. Jeżeli przed regulatorem występuje więcej elementów zakłócających pomiar (np. klapa i kolano) należy przyjąć większą z dwóch minimalnych odległości zabudowy. Regulatory mogą pracować z osią przepustnicy w położeniu poziomym lub pionowym. Montaż Odległość za VM-PRO-R VM-PRO-Q kolanem, łukiem 1 D 1 przekątna innymi kształtkami (np. odgałęzieniem, trójnikiem, redukcją itp.) 2 D 2 przekątna Klapa przeciwpożarowa 2 D 2 przekątna Tłumik 2 D 2 przekątna Regulator należy zamontować w sposób umożliwiający późniejszą konserwację. Regulator nie może pracować w powietrzu zanieczyszczonym tłuszczem lub cząsteczkami klejącymi. --- Przy dostawie sprawdzić, czy regulatory nie są uszkodzone. W razie stwierdzenia uszkodzeń należy natychmiast powiadomić spedytora i dostawcę SCHAKO --- Regulator wolno transportować podnosząc go za obudowę, nie można podnosić go trzymając za przepustnicę lub regulator elektyczny. --- Regulator należy magazynować z należytą starannością. Regulator należy składować w miejscu suchym, wolnym od pyłu i zanieczyszczeń. --- Montaż powinien zostać przeprowadzony przez przeszkolony personel zgodnie z zasadami i uwzględnieniem miejscowych przepisów. Zmiany nie upoważniają do reklamacji, stan na: Dokumentacja: 08/26 Strona9

10 Legenda Legenda L W [db/okt] = współczynnik korygujący dla mocy akustycznej p [Pa] = różnica ciśnienia p t min [Pa] = minimalna różnica ciśnienia statycznego p st [Pa] = strata ciśnienia p W [Pa] = różnica ciśnienia na krzyżu pomiarowym A [m 2 ] = powierzchnia napływu (B H) B [mm] = szerokość D e [db/okt] = tłumienie EWVma [m³/h] = sygnał sterujący-maksymalna ilość powietrza f m [Hz] = średnia częstotliwość w oktawach H [mm] = wysokość K = szerokość kulisy KA () = ilość kulis KF () = współczynniki poprawkowe L W abst [db/okt] = hałas przez obudowę / w oktawach L W [db/okt] = poziom mocy akustycznej w oktawach (L W = L W1 + KF) L W1 [db/okt] = poziom mocy akustycznej w oktawach jest odniesiony do powierzchni napływu 1 m² L WA [db(a)] = poziom mocy akustycznej dla filtra A (L WA = L WA1 + KF) NW [mm] = wielkość S szerokość szpalty V [m 3 /h] = ilość powietrza V [l/s] = ilość powietrza V ZU [ m³/h] = nawiewana ilość powietrza Vma [m³/h] = maksymalna ilość powietrza Vmin [m³/h] = minimalna ilość powietrza VNenn [m³/h] = nominalna ilość powietrza V [m³/h] = przepływ V K [m/s] = prędkość w kanale ød (-) = średnica hydrauliczna ϱ [kg/m 3] = gęstość OBLICZENIE Obliczenie przepływu powietrza v = v K F 3600 przy: V k (m/s) = prędkość w kanale F (m 2 ) = powierzchnia Przykład dla średnicy mm v K = 4 m/s F = 0,0314 m² V = V k F 3600 = 4 m/s 0,0314 m² 3600 V = 452 m³/h Zmiany nie upoważniają do reklamacji, stan na: Dokumentacja: 08/26 Strona10

11 VM-PRO - Minimalna różnica ciśnienia statycznego VM-PRO - Minimalna różnica ciśnienia statycznego Δp st min [Pa] v [m/s] Zmiany nie upoważniają do reklamacji, stan na: Dokumentacja: 08/26 Strona11

12 VM-PRO-R - Nastawa VM-PRO-R - Nastawa V Wielkość NW V* 1 (m³/h) [l/s] (m³/h) [l/s] ,9 3 (m³/h) [l/s] ,8 4 (m³/h) [l/s] ,7 Nastawa 5 6 (m³/h) [l/s] (m³/h) [l/s] ,6 6,5 7 (m³/h) [l/s] ,3 8 (m³/h) [l/s] ,2 9 (m³/h) [l/s] ,1 (m³/h) [l/s] Zakres regulacji 1 i 2 musi mieć p>100 Pa. *Sygnał sterujący w Volt dla VM-PRO-R-E-SR 10 Schemat podłączenia regulatora z siłownikiem elektrycznym: --- regulacja 3 punktowa (standard: VM-PRO- -E044; 24V, VM-PRO- -E045; 230V) --- regulacja ciągła (VM-PRO- -E046; 24V, VM-PRO- -E016; 230V) 3-punktowa regu- regulacja liniowa Zmiany nie upoważniają do reklamacji, stan na: Dokumentacja: 08/26 Strona12

13 VM-PRO-R- Szumy przepływu VM-PRO-R- Szumy przepływu NW RS (m³/h) V [l/s] p st = 100 Pa f m (Hz) p st = Pa f m (Hz) p st = Pa f m (Hz) Zmiany nie upoważniają do reklamacji, stan na: Dokumentacja: 08/26 Strona13

14 VM-PRO-R - Hałas przez obudowę VM-PRO-R - Hałas przez obudowę NW RS (m³/h) V [l/s] Δp st = 100 Pa Δp st = Pa Δp st = Pa Zmiany nie upoważniają do reklamacji, stan na: Dokumentacja: 08/26 Strona14

15 VM-PRO-R - Hałas przez obudowę z izolacją tłumiącą VM-PRO-R - Hałas przez obudowę z izolacją tłumiącą NW RS (m³/h) V [l/s] Δp st = 100 Pa Δp st = Pa Δp st = Pa Zmiany nie upoważniają do reklamacji, stan na: Dokumentacja: 08/26 Strona15

16 VM-PRO-R - Tłumik rurowy (-RS) - wartość tłumienia VM-PRO-R - Tłumik rurowy (-RS) - wartość tłumienia D e (db/okt) P=50 f m (Hz) P=100 f m (Hz) 63 L1=1950 L1=1450 L1=950 L1= NW NW NW NW Zmiany nie upoważniają do reklamacji, stan na: Dokumentacja: 08/26 Strona16

17 VM-PRO-Q - Nastawa VM-PRO-Q - Nastawa V Wielkość NW (BH) V* 1 (m³/h) [l/s] (m³/h) [l/s] ,9 3 (m³/h) [l/s] ,8 4 (m³/h) [l/s] ,7 Nastawa 5 6 (m³/h) [l/s] (m³/h) [l/s] ,6 6,5 7 (m³/h) [l/s] ,3 8 (m³/h) [l/s] ,2 9 (m³/h) [l/s] ,1 (m³/h) [l/s] Zakres regulacji 1 i 2 musi mieć p>100 Pa. *Sygnał sterujący w Volt dla VM-PRO-Q-E-SR 10 Schemat podłączenia regulatora z siłownikiem elektrycznym: --- regulacja 3 punktowa (standard: VM-PRO- -E044; 24V, VM-PRO- -E045; 230V) --- regulacja ciągła (VM-PRO- -E046; 24V, VM-PRO- -E016; 230V) 3-punktowa regulacja regulacja liniowa Zmiany nie upoważniają do reklamacji, stan na: Dokumentacja: 08/26 Strona17

18 VM-PRO-Q - Nastawa ciąg dalszy VM-PRO-Q - Nastawa ciąg dalszy V Wielkość NW (BH) V* 1 (m³/h) [l/s] (m³/h) [l/s] ,9 3 (m³/h) [l/s] ,8 4 (m³/h) [l/s] ,7 Nastawa 5 6 (m³/h) [l/s] (m³/h) [l/s] ,6 6,5 7 (m³/h) [l/s] ,3 8 (m³/h) [l/s] ,2 9 (m³/h) [l/s] ,1 (m³/h) [l/s] Zakres regulacji 1 i 2 musi mieć p>100 Pa. *Sygnał sterujący w Volt dla VM-PRO-Q-E-SR 10 Zmiany nie upoważniają do reklamacji, stan na: Dokumentacja: 08/26 Strona18

19 VM-PRO-Q- Szumy przepływu VM-PRO-Q- Szumy przepływu ( 100 do ) BH RS (m³/h) V [l/s] p st = 100 Pa f m (Hz) p st = Pa f m (Hz) p st = Pa f m (Hz) Zmiany nie upoważniają do reklamacji, stan na: Dokumentacja: 08/26 Strona19

20 VM-PRO-Q- Szumy przepływu VM-PRO-Q- Szumy przepływu ( do 600 ) BH RS (m³/h) V [l/s] p st = 100 Pa f m (Hz) p st = Pa f m (Hz) p st = Pa f m (Hz) Zmiany nie upoważniają do reklamacji, stan na: Dokumentacja: 08/26 Strona20

21 VM-PRO-Q - Hałas przez obudowę VM-PRO-Q - Hałas przez obudowę ( 100 do ) BH RS (m³/h) V [l/s] Δp st = 100 Pa Δp st = Pa Δp st = Pa Zmiany nie upoważniają do reklamacji, stan na: Dokumentacja: 08/26 Strona21

22 VM-PRO-Q- Hałas przez obudowę ciąg dalszy VM-PRO-Q- Hałas przez obudowę ciąg dalszy ( do 600) BH RS (m³/h) V [l/s] Δp st = 100 Pa Δp st = Pa Δp st = Pa Zmiany nie upoważniają do reklamacji, stan na: Dokumentacja: 08/26 Strona22

23 VM-PRO-Q- Hałas prze obudowę z izolacją tłumiącą VM-PRO-Q- Hałas prze obudowę z izolacją tłumiącą ( 100 do ) BH RS (m³/h) V [l/s] Δp st = 100 Pa Δp st = Pa Δp st = Pa Zmiany nie upoważniają do reklamacji, stan na: Dokumentacja: 08/26 Strona23

24 VM-PRO-Q- Hałas prze obudowę z izolacją tłumiącą- ciąg dalszy VM-PRO-Q- Hałas prze obudowę z izolacją tłumiącą- ciąg dalszy ( do 600) BH RS (m³/h) V [l/s] Δp st = 100 Pa Δp st = Pa Δp st = Pa Zmiany nie upoważniają do reklamacji, stan na: Dokumentacja: 08/26 Strona24

25 VM-PRO-Q - Tłumik akustyczny z wełny mineralnej (-ZSQ)- tłumienie VM-PRO-Q - Tłumik akustyczny z wełny mineralnej (-ZSQ)- tłumienie tylko dla VM-PRO-Q - z kulisą typu MWK-OB D e [db/okt] f m (Hz) B (mm) Zmiany nie upoważniają do reklamacji, stan na: Dokumentacja: 08/26 Strona25

26 Dane do zamówienia Dane do zamówienia Typ Wielkość Materiał Przepływ V kon Podłączenie do przewodu Izolacja akustyczna Siłownik VMPR - -SV GD1 -DS2 -E000 VMPR - -V2-0 -FF2 FD1 -E046 Przykład VMPR--SV-0180-GD1-DS2-E000 Regulator przepływu typ VM-PRO-R okrągły I NW mm I blacha stalowa ocynkowana I zadany przepływ V kon = 180 m³/h I uszczelka gumowa I izolacja 20 mm I bez siłownika Przykład VMPR--V2-0-FF2-FD1-E046 Regulator przepływu typ VM-PRO-R, okrągły I wielkość NW mm I blacha kwasoodporna I zadany przepływ V kon = 0 m³/h I z płaskim kołnierzem I z płaskim wytłumieniem I z siłownikiem 24V, regulacja liniowa 2-10 V DANE DO ZAMÓWIENIA 01 - Typ VMPQ = Prostokątny regulator przepływu VM-PRO-Q, 02 - Wielkość 080 = NW 80 mm 100 = NW 100 mm = NW mm 160 = NW 160 mm = NW mm = NW mm 315 = NW 315 mm = NW mm 03 - Materiał SV =stal ocynkowana (Standard) V2 = stal kwasoodporna V2A, V4 = stal kwasoodporna V4A, DD = stal ocynkowana lakierowana lakierem chemoodpornym 04 - Wartość przepływu V kon (zamawiający) = podać wartość 4 cyfrową 05 - Podłączenie przewodu KA0 = Bez uszczelki gumowej / bez kołnierza (standard) GD1 = z uszczelką gumową FF1 = kołnierz stal ocynkowana FF2 = kołnierz stal kwaoodporna V2A MF1 = kołnierz METU blacha stalowa ocynkowana MF2 = kołnierz -METU blacha kwasoodporna V2A Wytłumienie zewnętrzne DS0 = bez wytłumienia (Standard) DS2 = wytłumienie 20 mm FD1 = płaskie wytłumienie 3 mm 07 Siłownik E000 = bez siłownika ( standard) E044 = LM24A-F; 24V, 3-punktowy, otwórz - zamknij E045 = LM230A-F; 230V, 3-punktowy, otwórz - zamknij E046 = LM24A-SR-F; 24V, liniowy 2-10V E016 = LM230A-SR-F; 230V, liniowy 2-10V Uwaga! Przeciwkołnierze i tłumiki należy zamawiać osobno Klucz zamówienia Zmiany nie upoważniają do reklamacji, stan na: Dokumentacja: 08/26 Strona26

27 Klucz zamówienia Typ Szerokość Wysokość Materiał Przepływ V kon Izolacja akustyczna Siłownik VMPQ DD -0 -DS2 -E000 VMPQ - - -SV -0 -DS0 -E045 Przykład VMPQVMPQ--100-DD-0-DS2-E000 Prostokątny regulator przepływu VM-PRO-Q, szerokość mm wysokość 100 mm blacha stalowa ocynkowana lakierowana lakierem -DD przepływ zadany V kon = m³/h z płaskim wytłumieniem 20 mm bez siłownika Przykład VMPQ---SV-0-FD1-E045 Prostokątny regulator przepływu VM-PRO-Q, szerokość mm wysokość mm blacha stalowa ocynkowana przepływ zadany V kon = 0 m³/h bez izolacji z siłownikiem 230V regulacja liniowa 2-10 V DANE DO ZAMÓWIENIA 01 - Typ VMPQ = Prostokątny regulator przepływu VM-PRO-Q, 02 - Szerokość = mm = mm = mm = mm 600 = 600 mm 03 - Wysokość 100 = 100mm 150 = 150mm = mm = mm = mm = mm 05 - Wartość przepływu V kon (zamawiający) = podać wartość 4 cyfrową 06 - Wytłumienie zewnętrzne DS0 = bez wytłumienia (Standard) DS2 = wytłumienie 20 mm 07 Siłownik E000 = bez siłownika ( standard) E044 = LM24A-F; 24V, 3-punktowy, otwórz - zamknij E045 = LM230A-F; 230V, 3-punktowy, otwórz - zamknij E046 = LM24A-SR-F; 24V, liniowy 2-10V E016 = LM230A-SR-F; 230V, liniowy 2-10V Uwaga! Tłumik należy zamjówic osobno 04 - Materiał SV =stal ocynkowana (Standard) V2 = stal kwasoodporna V2A, V4 = stal kwasoodporna V4A, DD = stal ocynkowana lakierowana lakierem chemoodpornym Zmiany nie upoważniają do reklamacji, stan na: Dokumentacja: 08/26 Strona27

28 Klucz zamówienia ZSQ Klucz zamówienia ZSQ Typ Szerokość Wysokość Materiał Profilowana rama przyłączna ZSQ SV -M2 Przykład ZSQ SV-M2 Tłumik z wełny mineralnej, prostokątny, z kulisami typu MWK-OB Szerokość 600 mm Wysokość mm Wykonany z blachy stalowej ocynkowanej Kołnierz Metu M2 DANE DO ZAMÓWIENIA 01 - Typ ZSQ = Tłumik akustyczny, prostokątny z wełny mineralnej Kulisy typ MWK-OB 02 - Szerokość = Wprowadzić wartość 4-cyfrową (0 do 0600 mm 03 - Wysokość = Wprowadzić wartość 4-cyfrową (0100 do 0 mm 04 - Materiał SV = blacha stalowa ocynkowana 05 - Profil kołnierza M2 = Profil Metu M2 dla VM-PRO-Q Zmiany nie upoważniają do reklamacji, stan na: Dokumentacja: 08/26 Strona28

29 Opis VM-PRO-R Opis VM-PRO-Q Opis VM-PRO-R Wykonanie okrągłe Okrągły, mechaniczny regulator przepływu, typ VM-PRO-R, przeznaczony do pracy w dowolnej pozycji. Utrzymuje stały przepływ dla różnicy cisnień do Pa. Dostosowany do podłączenia przewodu okragłego zgodnie z normą DIN EN Obudowa i przepustnica wykonene są z blachy stalowej ocynkowanej (-SV), obudowa mechanizmu regulacyjnego z tworzywa sztucznego. Produkt: SCHAKO typ VM-PRO-R NW... Obudowa i przepustnica (za dopłatą): --- blacha stalowa ocynkowana malowana lakierem chemoodpornym (-DD) --- stal kwasoodporna (-V2) --- stal kwasoodporna (-V4) Obudowa mechanizmu regulacyjnego (za dopłatą) z: --- stal kwasoodporna (-V2) --- stal kwasoodporna (-V4) Opis VM-PRO-Q Wykonanie prostokątne Prostokątny, mechaniczny regulator przepływu, typ VM-PRO- Q, przeznaczony do pracy w dowolnej pozycji. Utrzymuje stały przepływ dla różnicy cisnień do Pa. Dostosowany do podłączenia przewodu zgodnie z normą DIN EN Obudowa i przepustnica wykonene są z blachy stalowej ocynkowanej (-SV), obudowa mechanizmu regulacyjnego z tworzywa sztucznego. Produkt: SCHAKO typ VM-PRO-Q Wielkość... Obudowa i przepustnica (za dopłatą): --- blacha stalowa ocynkowana malowana lakierem chemoodpornym (-DD) --- stal kwasoodporna (-V2) --- stal kwasoodporna (-V4) Obudowa mechanizmu regulacyjnego (za dopłatą) z: --- stal kwasoodporna (-V2) --- stal kwasoodporna (-V4) Wyposażenie dodatkowe ( za dopłatą) --- zewnętrzne wytłumienie (-DS2), z materiału tłumiącego o grubości 20 mm, niepalnego zgodnie z DIN , w płaszczu z blachy --- zewnętrzne płaskie wytłumienie (-FD1) o grubości 3 mm, w płaszczu. --- kołnierz METU (-MF1/MF2) dwustronny, kołnierz okrągły AF. Przeciwkołnierz (-GF), dwustronny do kołnierza (-MF). Pierścień sprężysty (-SR) do podłączenia kołnierza (-MF) i przeciwkołnierza (-GF). --- kołnierz (-FF1/-FF2), dwustronny, zgodnie z DIN / 5, wykonany z tego samego materiału co obudowa --- uszczelnienie gumowe (-GD1), dwustronne, z gumy bez silikonu. --- Tłumik rurowy (-RS), płaszcz zewnętrzny i blacha perforowana ze stali ocynkowanej, za dopłatą ze stali kwasoodpornej (V2A) albo (V4A), wypełnienie wełną mineralną. Wyposażenie dodatkowe ( za dopłatą) --- zewnętrzne wytłumienie (-DS2), z materiału tłumiącego grubości 20 mm, niepalnego wg DIN , w płaszczu z blachy, z nakrętkami klatkowymi M Tłumik akustyczny z wełny mineralnej (-ZSQ), dwustronny kołnierz M2, obudowa (L=1) z blachy stalowej ocynkowanej, za dopłatą ze stali szlachetnej (V2A) albo (V4A) ze zintegrowaną kulisą tłumiącą MWK (L=). Kulisy tłumiące MWK zbudowane z płyt z wełny mineralnej osłoniętej tkaniną z włókna szklanego zabezpieczone przed erozją (biodegradowalne niepalne zgodnie z DIN 4102), w ramie z blachy ocynkowanej. Kulisy badane zgodnie z ISO/DIS 7235 i DIN siłownik elektryczny (-E), regulacja 3 - punktowa (Standard, VM-PRO- -E044; 24V, VM-PRO- -E045; 230V) lub regulacja ciągła (VM-PRO- -E046; 24V, VM-PRO- -E016; 230V), do dostosowania strumienia powietrza nawiewanego lub wywiewanego do aktualnych potrzeb --- siłownik elektryczny (-E), regulacja 3 - punktowa (Standard, VM-PRO- -E044; 24V, VM-PRO- -E045; 230V) lub regulacja ciągła (VM-PRO- -E046; 24V, VM-PRO- -E016; 230V), do dostosowania strumienia powietrza nawiewanego lub wywiewanego do aktualnych potrzeb Zmiany nie upoważniają do reklamacji, stan na: Dokumentacja: 08/26 Strona29
