1 Kratka wentylacyjna IB Ferdinand Schad KG Steigstraße D Kolbingen Telefon: +49 (0) Telefax: +49 (0) info@schako.de

2 Spis treści Opis... 3 Materiał... 3 Wykonanie... 3 Dodatkowo... 3 Zamocowanie... 3 Wykonanie i wymiary... 4 Wymiary... 4 Wyposażenie dodatkowe - wymiary... 5 Wykonanie taśmowe... 7 Możliwości zamocowania... 7 Dane techniczne... 8 Strata ciśnienia i poziom mocy akustycznej... 8 maksymalna prędkość strumienia powietrza...10 Droga strumienia powietrza...11 krytyczny zasięg strumienia powietrza...11 Maksymalny zasięg strumienia...12 Współczynniki redukcji różnicy temperatury i indukcji...13 Minimalny rozstaw...14 Współczynniki poprawkowe (dla rozproszonego strumienia powietrza)...14 Ustawienie lamel równoległe...14 Legenda...15 Dane do zamówienia...16 Opis do specyfikacji /03-2

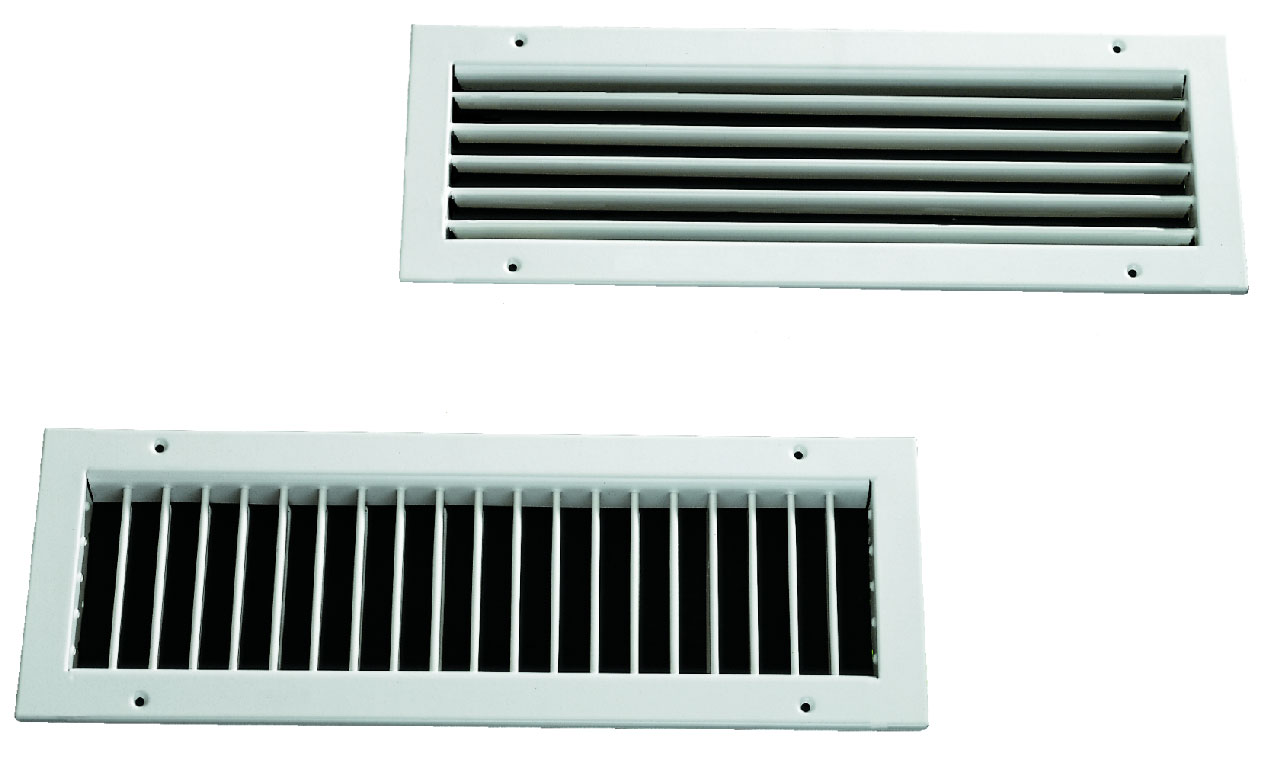

3 Opis Kratka wentylacyjna typu Ib przeznaczona do nawiewu i wywiewu powietrza, wyposażona w poziome lub pionowe ruchome lamele, zamocowane w łożyskach. Ramka i lamele z blachy stalowej lakierowanej proszkowo na kolor RAL 9010 (biały) lub z blachy stalowej ocynkowanej elektrolitycznie. Części do zabudowy z blachy stalowej ocynkowanej elektrolitycznie. Zamocowanie montażem widocznym. Za dopłatą można zastosować skrzynkę przyłączną (jeżeli nie stosujemy przepustnicy szczelinowej). Przepustnica w króćcu skrzynki (za dopłatą) służy do łatwej regulacji ilości powietrza. Zamocowanie Montaż widoczny (-SM) - standard, śruby poza dostawą Montaż ukryty (-VM) - za dopłatą Materiał Ramka i lamele - blacha stalowa lakierowana RAL 9010 (biały, standard) - Blacha stalowa ocynkowana - Blacha stalowa ocynkowana, w kolorze wg palety RAL Wykonanie IB 1 IB 2 IB 8 - poziome, przestawialne od przodu lamele - jak IB 1, dodatkowo z pionowymi przestawialnymi lamelami - jak IB 1, dodatkowo z przepustnicą szczelinową IB 8c - jak IB 1, dodatkowo z pionowymi lamelami i przepustnicą szczelinową IB 10 - poziome, przestawialne od przodu lamele IB 11 - jak IB 10, dodatkowo z poziomymi ruchomymi lamelami IB 15 - jak IB 10, dodatkowo z przepustnicą szczelinową IB 16 - jak IB 10, dodatkowo z poziomymi ruchomymi lamelami i przepustnicą szczelinową Dodatkowo Skrzynka przyłączna (-ASK) - Blacha stalowa ocynkowana elektrolitycznie (tylko bez przepustnicy) Przepustnica (-DK) - w skrzynce przyłącznej - przepustnica z blachy stalowej ocynkowanej - zamocowanie przepustnicy z tworzywa sztucznego Uszczelka gumowa (-GD) - guma specjalna, na króćcu skrzynki Ramka montażowa (-E1) - blacha stalowa ocynkowana eletrolitycznie Izolacja wewnętrzna (-li) - izolacja termiczna wewnętrzna skrzynki przyłącznej Izolacja zewnętrzna (-la) - izolacja termiczna na zewnątrz skrzynki przyłącznej 01/03-3

4 Wykonanie i wymiary Wymiary IB 1 IB 10 Sfazowany otwór na blachodachówkę zgodnie z DIN ISO 7051 ST 3,9 (poza dostawą) Sfazowany otwór na blachodachówkę zgodnie z DIN ISO 7051 ST 3,9 (poza dostawą) IB 1 / IB 2 / IB 8 / IB 8c: z dodatkowym wspornikiem od długości 825 (patrz strona 7) Wszystkie wykonania składają się z podstawowego typu IB 1 : IB 2 IB 11 / IB 16: z dodatkowym wspornikiem od długości 825 (patrz strona 7) Wszystkie wykonania składają się z podstawowego typu IB 10 : IB 11 IB 8 IB 15 IB 8c IB 16 Dostarczane wielkości IB 1 / IB 2 / IB 8 / IB 8c L L1 L2 L3 H H1 H2 H Poszczególne długości i wysokości można dowolnie łączyć! Inne wielkości na zapytanie. Dostarczane wielkości IB 10 / IB 11 / IB 15 / IB 16 L L1 L2 L3 L4 H H1 H2 H Poszczególne długości i wysokości można dowolnie łączyć! Inne wielkości na zapytanie. 01/03-4

5 Wyposażenie dodatkowe - wymiary Skrzynka przyłączna (-ASK) z króćcem bocznym (-AS1) dla IB 1 / IB 2 / IB 10 / IB 11 Przy montażu kratki ze skrzynką przyłączną nie można zastosować przepustnicy szczelinowej tzn. kratka może być albo ze skrzynką albo z przepustnicą szczelinową. Rozmieszczenie króćców - króciec boczny (-AS1, standard) - króciec górny (-AS2) - króciec frontowy (-AS3) Wymiary i cena dla króćców górnych (-AS2) i króćców frontowych (-AS3) na zapytanie. Izolacja dla ASK wewnątrz (-Ii) zewnątrz Nakładka tylko przy montażu ukrytym -VM zewnątrz (-Ia) Dostarczane wielkości ASK -AS1 L H KL H1 KH ød a L H KL H1 KH ød a L H KL H1 KH ød a L H KL H1 KH ød a L H KL H1 KH ød a /03-5

6 Przepustnica (-DK) Jeżeli jest potrzebna skrzynka przyłączna (- ASK) z przepustnicą (-DK), wysokość skrzynki (KH) wzrasta o 40mm. KH z DK = KH + 40 mm Uszczelka gumowa (-GD) Szczegół X Ramka montażowa (-E1) Kotwa Długość L < 825 mm = 4 wąsy kotwiące Długość L > 825 mm = 6 wąsów kotwiących Ramka montażowa dostarczana na życzenie w specjalnym wykonaniu z kotwami mocującymi (za dopłatą). Ramka montażowa do wykonania taśmowego 2 części, BL < 2025 Kotwa (Element kończący) Poprzeczka na czas montażu Połączenie wtykowe (Element kończący) Wieloczęściowa, BL > 2025 Końcówka 1/2 różnicy Kotwa Długość odcinka 1020 Poprzeczka na czas montażu Połączenie wtykowe Końcówka 1/2 różnicy Ramka montażowa dla zabudowy taśmowej dostarczna jest z połączeniem na wtyk. Dodatkowo stosowana jest poprzeczka montażowa, którą po zamurowaniu można łatwo usunąć. Wszystkie ramki montażowe standardowo są dostarczane bez kotw. Kotwy tylko za dopłatą. 01/03-6

7 Wykonanie taśmowe Kratki typu IB 10, IB 11, IB 15 und IB 16 są dostarczane w wykonaniu taśmowym. Kratki wentylacyjne w wykonaniu taśmowym mogą być dostarczane tylko z montażem widocznym (SM). Kratka taśmowa 2-częściowa przy długości BL < 2025 mm = (element kończący) = (element kończący) Sfazowany otwór na blachodachówkę zgodnie z DIN ISO 7051 ST 3,9 (poza dostawą) Element kończący < 425 mm: - z 4 sfazowanymi blachowkrętami (poza dostawą) Element kończący > 425 mm: - z 6 sfazowanymi blachowkrętami (poza dostawą) Długość odcinka: - z 6 sfazowanymi blachowkrętami (poza dostawą) Kratka taśmowa wieloczęściowa, BL > 2025 Końcówka 1/2 różnicy Długość odcinka 1020 Końcówka 1/2 różnicy Sfazowany otwór na blachodachówkę zgodnie z DIN ISO 7051 ST 3,9 (poza dostawą) Możliwości zamocowania Kratki wentylacyjne serii IB dostarczane są z montażem widocznym (SM), jeżeli nie ma innych wymagań. Montaż widoczny (SM) L= L= Sfazowany otwór na blachodachówkę zgodnie z DIN ISO 7051 ST 3,9 (poza dostawą) Ukryty montaż (VM, za dopłatą) Kratki wentylacyjne typu IB za dopłatą dostarczane są z montażem ukrytym (VM). Przy ukrytym montażu bez ramki montażowej E1 standardem jest VM 12. Ukryty montaż VM 11 możliwy jest tylko z ramką montażową albo skrzynką przyłączną. Ramkę montażową należy zamawiać dodatkowo. VM 12 (standard) VM 11 L= Dodatkowy wspornik (tylko kratki IB z poziomymi lamelami) Od wysokości 225 na stronę 2 zamocowania dostarczane tylko w połączeniu z ramką montażową albo skrzynką przyłączną 01/03-7

8 Dane techniczne Strata ciśnienia i poziom mocy akustycznej Prędkość na wlocie IB (nawiew) IB z przepustnicą (nawiew) Stopień otwarcia przepustnicy AUF w % 01/03-8

9 Prędkość na wylocie IB (wywiew) IB z przepustnicą (wywiew) Stopień otwarcia przepustnicy AUF w % Powierzchnia czołowa (m 2 ) L ,016 0,021 0,026 0,031 0,042 0,052 0, ,031 0,041 0,051 0,061 0,082 0,102 0,123 H 175 0,046 0,061 0,076 0,092 0,122 0,152 0, ,061 0,081 0,101 0,122 0,162 0,202 0, ,091 0,121 0,152 0,182 0,242 0,303 0,363 A stirn (m 2 ) Współczynniki poprawkowe Nawiew A stirn (m 2 ) 0,012 0,025 0,05 0,1 0,16 0,2 0,4 KF (-) Wywiew A stirn (m 2 ) 0,01 0,02 0,04 0,08 0,16 0,32 0,4 KF (-) L WA = L WA1 + KF 01/03-9

10 maksymalna prędkość strumienia powietrza Nawiew bez wpływu sufitu Nawiew z wpływem sufitu 01/03-10

11 Droga strumienia powietrza Nawiew bez wpływu sufitu Grzanie Chłodzenie krytyczny zasięg strumienia powietrza Nawiew z wpływem sufitu Oderwanie strugi powietrza 01/03-11

12 Maksymalny zasięg strumienia Maksymalny zasięg pionowy (dla grzania): 01/03-12

13 Współczynniki redukcji różnicy temperatury i indukcji Nawiew bez wpływu sufitu Nawiew z wpływem sufitu 01/03-13

14 Minimalny rozstaw Nawiew bez wpływu sufitu Wartości z wykresów obowiązują, gdy odległość pomiędzy kratkami jest > x (m) x 0,2. Ustawienie lamel równoległe Ustawienie lameli proste Ustawienie lamel przeciwbieżne Kąt rozbieżności lamel 44 Kąt rozbieżności lamel 84 Nawiew z wpływem sufitu Wartości z wykresów obowiązują, gdy odległość pomiędzy kratkami jest > x (m) x 0,2. Kąt rozbieżności lamel 110 Kąt rozbieżności lamel 140 Pierwsza i ostatnia szczelina zakryta Przez przestawienie pionowych lamel można zmieniać szerokość kąta wypływu i zasięg strumienia powietrza. Ustawienie lamel proste rozbieżne Współczynniki poprawkowe (dla rozproszonego strumienia powietrza) z lub bez wpływu sufitu Ustawienie lamel Prędkość strumienia powietrza v max (m/s) 0,65 v max (m/s) 0,5 TV = ΔT x / ΔT 0 0,65 0,5 Współczynnik indukcji i 1,3 i 2 Opadnięcie - wzniesienie strumienia y 1,3 y 2 Odległość między kratkami z(m) > x 0,20 x 0,25 01/03-14

15 Legenda V ZU (m³/h) [l/s] = ilość powietrza nawiewanego V AB (m³/h) [l/s] = ilość powietrza wywiewanego V X (m³/h) [l/s] = całkowita objętość strumienia powietrza w punkcie x v max (m/s) = maksymalna prędkość strumienia powietrza v K (m/s) = prędkość powietrza w kanale v stirn (m/s) = prędkość nawiewu lub zasysania odniesiona do A stirn A stirn (m²) =powierzchnia czołowa x (m) = poziomy zasięg strumienia y (m) =pionowy zasięg strumienia powietrza x kr (m) = krytyczny zasięg strumienia powietrza ρ (kg/m³) =gęstość Δp t (Pa) = strata ciśnienia L WA [db(a)] = A-poziom mocy akustycznej (L WA = L WA1 + KF) L WA1 [db(a)] = poziom mocy akustycznej dla filtra A odniesiony do A stirn = 0,08 m² KF (-) = współczynniki poprawkowe ΔT O (K) = różnica temperatur pomiędzy powietrzem nawiewanym a temperaturą pomieszczenia (ΔT O = t ZU - t R ) ΔT OH (K) = różnica temperatur pomiędzy powietrzem nawiewanym a temperaturą pomieszczenia przy ogrzewaniu (ΔT OH = t ZUH - t RH ) ΔT X (K) = różnica temperatury w punkcie x t ZU ( C) = temperatura powietrza nawiewanego t R ( C) = temperatura w pomieszczeniu i (-) =współczynnik indukcji (i = V X / V ZU ) TV (-) = współczynnik różnicy temperatury (TV = ΔT X / ΔT O ) z (m) =minimalna odległość między dwiema kratkami [z = x (m) 0,2] RH (mm) = wysokość pomieszczenia RB (mm) = szerokość pomieszczenia H (mm) =wysokość L (mm) =długość 01/03-15

16 Dane do zamówienia Kratka wentylacyjna poziome, przestawialne od przodu osadzone w łożyskach lamele IB 1 poziome, przestawialne od przodu osadzone w łożyskach lamele z poziomymi lamelami IB 2 poziome, przestawialne od przodu osadzone w łożyskach lamele z przepustnicą szczelinową IB 8 poziome, przestawialne od przodu lamele z poziomymi lamelami i przepustnicą IB 8c pionowe przestawialne od przodu osadzone w łożyskach lamele IB 10 pionowe przestawialne od przodu osadzone w łożyskach lamele z poziomymi lamelami IB 11 pionowe przestawialne od przodu osadzone w łożyskach lamele z przepustnicą szczelinową IB 15 pionowe przestawialne od przodu osadzone w łożyskach lamele z poziomymi lamelami i przepustnicą szczelinową IB 16 blacha stalowa ocynkowana blacha stalowa ocynkowana, polakierowana od frontu RAL 9010 (biały) montaż widoczny -SM montaż ukryty -VM 11 (dostarczane tylko w połączeniu z ramką montażową albo skrzynką przyłączną) -VM 12 (standard) Wyposażenie dodatkowe: Skrzynka przyłączna (tylko dla typu IB 1 / IB 2 / IB 10 / IB 11) -ASK ramka montażowa -E1 bez przepustnicy - z przepustnicą -DK bez uszczelki gumowej - z uszczelką gumową -GD bez izolacji - z izolacją wewnątrz (-Ii) z izolacją zewnątrz (-Ia) Przykład zamówienia: IB 1 -VM12-ASK-DK-GD Jeżeli w zamówieniu nie zostaną podane pełne dane dostarczone będzie wykonanie jak w pogrubieniu! 01/03-16

17 Opis do specyfikacji Kratka wentylacyjna typu IB1, budowana z ramki z poziomymi, ruchomymi lamelami, zamocowanymi w łożyskach i z widocznym montażem (SM). Ramka i lamele z blachy stalowej lakierowanej proszkowo na kolor RAL 9010 (biały) lub z blachy stalowej ocynkowanej elektrolitycznie. Części do zabudowy z blachy stalowej ocynkowanej elektrolitycznie. Produkt: SCHAKO typu IB 1 - dodatkowo z pionowymi przestawialnymi lamelami Produkt: SCHAKO typu IB 2 - dodatkowo z przepustnicą szczelinową Produkt: SCHAKO typu IB 8 - dodatkowo z pionowymi lamelami i przepustnicą szczelinową Produkt: SCHAKO typu IB 8c - z ukrytym montażem: - VM 11 ( dostaczane tylko w połączeniu z ramką montażową E1 i skrzynką przyłączną) - VM 12 (standard) Kratka wentylacyjna typu IB 10 przeznaczona do nawiewu i wywiewu powietrza, zbudowana z ramki z pionowymi, ruchomymi lamelami, zamocowanymi w łożyskach i widocznym montażem (SM). Ramka i lamele z blachy stalowej lakierowanej proszkowo na kolor RAL 9010 (biały) lub z blachy stalowej ocynkowanej elektrolitycznie. Części do zabudowy z blachy stalowej ocynkowanej. Produkt: SCHAKO typu IB 10 - dodatkowo z poziomymi ruchomymi lamelami Produkt: SCHAKO typu IB 11 - dodatkowo z przepustnicą szczelinową Produkt: SCHAKO typu IB 15 - dodatkowo z poziomymi ruchomymi lamelami i przepustnicą szczelinową Produkt: SCHAKO typu IB 16 Kratka wentylacyjna typu IB (wykonanie taśmow przeznaczona do nawiewu i wywiewu powietrza, zbudowana z ramki (z dwóch lub wiekszej ilości części) z pionowymi, ruchomymi lamelami, zamocowanymi w łożyskach i widocznym montażem (SM). Ramka i lamele z blachy stalowej lakierowanej proszkowo na kolor RAL 9010 (biały) lub z blachy stalowej ocynkowanej elektrolitycznie. Części do zabudowy z blachy stalowej ocynkowanej. Produkt: SCHAKO typu IB 10 (wykonanie taśmowe) - dodatkowo z poziomymi ruchomymi lamelami Produkt: SCHAKO typu IB 11 (wykonanie taśmowe) - dodatkowo z 2- lub wieloczęściową przepustnicą szczelinową Produkt: SCHAKO typu IB 15 (wykonanie taśmowe) - dodatkowo z poziomymi ruchomymi lamelami i 2- lub wieloczęściową przepustnicą szczelinową Produkt: SCHAKO typu IB 16 (wykonanie taśmowe) Dodatkowe urządzenie do IB 10 (wykonanie taśmowe) / IB 11 (wykonanie taśmowe) / IB 15 (wykonanie taśmowe) / IB 16 (wykonanie taśmowe) : - ramka montażowa (-E1), 2- lub wieloczęściowa z blachy stalowej ocynkowanej elektrolitycznie - z ukrytym montażem: - VM 11 ( dostaczane tylko w połączeniu z ramką montażową E1 i skrzynką przyłączną) - VM 12 (standard) Wyposażenie dodatkowe: - skrzynka przyłączna (-ASK), z blachy stalowej ocynkowanej, z uchwytami montażowymi i króćcem z boku (tylko dla IB 1 / IB 2 / IB 10 / IB 11 ). - z przepustnicą regulacyjną (-DK) w skrzynce przyłącznej, do regulacji ilości powietrza - z uszczelką gumową (-GD) z gumy specjalnej, na króćcu skrzynki - z izolacja termiczną wewnątrz (-Ii) zewnątrz (-Ia) - ramka montażowa (-E1), z blachy stalowej ocynkowanej elektrolitycznie. 01/03-17
