Nawiewniki sufitowe. Typ DLQL. Do poziomego jedno do czterostronnego nawiewu powietrza, do pomieszczeń komfortu, z ekranem przesłaniającym

Transkrypt

1 X X testregistrierung Typ Nawiew poziomy, jednostronny Nawiew poziomy, dwustronny Nawiew poziomy, czterostronny Poziome podłączenie przewodu Do poziomego jedno do czterostronnego nawiewu powietrza, do pomieszczeń komfortu, z ekranem przesłaniającym Kwadratowe nawiewniki sufitowe Wielkości nominalne 250, 300, 400, 500, 600 Zakres strumieni objętości powietrza l/s lub m³/h Kwadratowa płyta czołowa Płyta czołowa nawiewnika z blachy stalowej ocynkowanej, lakierowana proszkowo Do nawiewu i wywiewu powietrza Do stałych i zmiennych strumieni objętości powietrza Do wszystkich systemów sufitowych Perforowana kwadratowa płyta czołowa ze specjalnym ekranem przesłaniającym, do poziomego nawiewu, o wysokim stopniu indukcji Pionowe podłączenie przewodu Opcjonalne wyposażenie i akcesoria Płyta czołowa nawiewnika dostępna w kolorze z palety RAL CLASSIC Poziome lub pionowe podłączenie przewodu Przesłony do dostosowania kierunku nawiewu powietrza Skrzynka rozprężna z przepustnicą regulacyjną PD 1

2 Informacje ogólne Typ Strona Informacje ogólne 2 Funkcja 4 Dane techniczne 6 Szybki dobór 7 Tekst do specyfikacji 12 Kod zamówieniowy 13 Warianty wykonania 15 Wymiary i ciężary 16 Szczegóły produktu 18 Przykłady zastosowania 19 Szczegóły montażu 20 Podstawowe informacje i oznaczenia 22 Zastosowanie Zastosowanie Sufitowe nawiewniki typu stosowane są do nawiewu lub wywiewu powietrza w pomieszczeniach komfortu Doskonała integracja z metalowymi, perforowanymi sufitami podwieszonymi Poziomy, jednostronny do czterostronnego nawiew powietrza w systemach wentylacji mieszającej Wynikiem wysokiej indukcji jest gwałtowny spadek różnicy temperatury i prędkości powietrza (wariant nawiewny) Do stałych i zmiennych strumieni objętości powietrza Różnica temperatury pomiędzy powietrzem nawiewanym, a powietrzem w pomieszczeniu: 10 do +10 K Do pomieszczeń o wysokości do 4 m (niższa krawędź sufitu podwieszonego) Do wszystkich systemów sufitowych Cechy charakterystyczne Nawiew poziomy jednostronny do czterostronnego Perforowana płyta czołowa nawiewnika z blachy stalowej ocynkowanej Do wszystkich systemów sufitowych Poziome lub pionowe podłączenie przewodu Wielkości nominalne Płyta sufitowa 248, 298, 398, 498, 598, 623 (wielkości pośrednie 249 do 622, w odstępach co 1 mm) Płyta czołowa nawiewnika 250, 300, 400, 500, 600 Opis Warianty wykonania -P: Sufity modułowe i sufity pełne -T: Sufity z teownikami -*-Z: Nawiew powietrza -*-A: Wywiew powietrza Podłączenie H: Poziome podłączenie króćca V: Pionowe podłączenie króćca Cechy charakterystyczne Perforowana kwadratowa płyta czołowa ze specjalnym ekranem przesłaniającym Łatwy montaż płyty czołowej nawiewnika śrubą centralną z ozdobną zaślepką (wariant -P) Wyposażenie M: przepustnica regulacyjna do bilansowania strumieni objętości powietrza dla wariantu z podłączeniem poziomym Akcesoria Uszczelka wargowa Elementy uzupełniające Przesłony Cechy konstrukcyjne Króciec przyłączny dopasowany do połączeń z przewodami okrągłymi zgodnymi z wymogami norm PN-EN 1506 lub PN-EN Króciec z przetłoczeniem do uszczelki wargowej (jeśli zamówiono z uszczelką) Materiały Perforowana płyta czołowa nawiewnika z blachy stalowej ocynkowanej Obudowa, przepustnica i skrzynka rozprężna wykonane z blachy stalowej ocynkowanej Ekran przesłaniający z wykładziny akustycznej Uszczelka wargowa wykonana z gumy Obudowa lakierowana proszkowo, RAL 9005, (czarny) Płyta czołowa nawiewnika lakierowana na biało RAL 9010 P1: Lakierowane proszkowo, dowolny kolor RAL CLASSIC PD 2

3 Informacje ogólne Normy i wytyczne Poziom mocy akustycznej szumu przepływu zmierzono w komorze pogłosowej zgodnie z normą PN-EN ISO 5135 Konserwacja Elementy bezobsługowe, konstrukcja i materiały nie podlegają zużyciu Inspekcja i czyszczenie zgodnie z VDI 6022 PD 3

4 Funkcja Zasada działania kierują strumień powietrza do pomieszczenia. Na skutek wysokiej indukcji powietrza prędkość strumienia oraz różnica temperatury pomiędzy nawiewanym powietrzem, a powietrzem w pomieszczeniu gwałtownie maleje. pozwalają realizować duże strumienie objętości powietrza. Wynikiem jest wentylacja mieszająca w obszarach komfortu, dobre wymieszanie powietrza w pomieszczeniu, z bardzo małą turbulencją w strefie przebywania ludzi. Typ nawiewniki sufitowe wyposażone są w specjalny ekran przesłaniający zapewniający poziomy wypływ powietrza i wysoki stopień indukcji. Nawiew poziomy jednostronny do czterostronnego. Różnica temperatury pomiędzy powietrzem nawiewanym, a powietrzem w pomieszczeniu: 10 do +10 K. W celu uzyskania estetycznego, jednolitego wyglądu pomieszczenia nawiewniki mogą być również stosowane do wywiewu. Rysunek schematyczny nawiewnika do nawiewu powietrza z jedną przesłoną Płyta czołowa nawiewnika 2 Mocowanie śrubą centralną 3 Ekran przesłaniający (tylko do nawiewu) 4 Obudowa 5 Skrzynka rozprężna 6 Poprzeczka 7 Otwór do podwieszenia 8 Króciec Opcjonalnie 9 Uszczelka wargowa 10 Przepustnica regulacyjna do bilansowania strumieni objętości powietrzag 11 Przesłona Sposoby nawiewu powietrza Nawiew czterostronny bez przesłon Nawiew trzystronny z jedną przesłoną PD 4

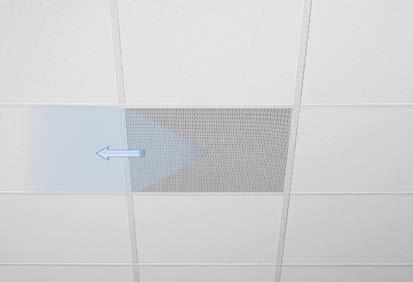

5 Funkcja Nawiew dwustronny z dwoma przesłonami Nawiew dwustronny z dwoma przesłonami Nawiew jednostronny z trzema przesłonami PD 5

6 Dane techniczne Wielkość nominalna płyta sufitowa Wielkość nominalna nawiewnik Minimalny strumień objętości powietrza Maksymalny strumień objętości powietrza, przy L WA 50 db(a) Różnica temperatury pomiędzy nawiewem powietrza, a powietrzem w pomieszczeniu 248, 298, 398, 498, 593, 598, 618, 623 mm 250, 300, 400, 500, 600 mm l/s lub m³/h l/s lub m³/h 10 do +10 K PD 6

7 Szybki dobór Tabele szybkiego doboru zawierają poziomy mocy akustycznej oraz strat ciśnienia dla różnych strumieni objętości powietrza. Minimalny strumień objętości powietrza dotyczy nawiewu powietrza do pomieszczenia przy różnicy temperatury -6 K. Maksymalny strumień objętości powietrza, przy którym poziom mocy akustycznej wynosi ok. 50 db (A), (-*-Z-H: przy przepustnicy ustawionej w położeniu 0 ). Dobór urządzeń dla innych parametrów może być szybko i precyzyjnie przeprowadzony w programie Easy Product Finder. -*-Z-H (jednostronny nawiew powietrza), poziom mocy akustycznej i strata ciśnienia Wielkość nominalna Położenie przepustnicy Δp t L WA Δp t L WA Δp t L WA l/s m³/h Pa db(a) Pa db(a) Pa db(a) <15 3 <15 6 < <15 6 <15 11 < <15 5 <15 9 < <15 8 <15 14 < <15 6 <15 11 < PD 7

8 Szybki dobór -*-Z-H (dwustronny nawiew powietrza), poziom mocy akustycznej i strata ciśnienia Wielkość nominalna Położenie przepustnicy Δp t L WA Δp t L WA Δp t L WA l/s m³/h Pa db(a) Pa db(a) Pa db(a) *-Z-H (trzystronny nawiew powietrza), poziom mocy akustycznej i strata ciśnienia Wielkość nominalna Położenie przepustnicy Δp t L WA Δp t L WA Δp t L WA l/s m³/h Pa db(a) Pa db(a) Pa db(a) PD 8

9 Szybki dobór -*-Z-H (czterostronny nawiew powietrza), poziom mocy akustycznej i strata ciśnienia Wielkość nominalna Położenie przepustnicy Δp t L WA Δp t L WA Δp t L WA l/s m³/h Pa db(a) Pa db(a) Pa db(a) *-Z-V (jednostronny nawiew powietrza), poziom mocy akustycznej i strata ciśnienia Wielkość nominalna Δp t L WA l/s m³/h Pa db(a) < < PD 9

10 Szybki dobór -*-Z-V (dwustronny nawiew powietrza), poziom mocy akustycznej i strata ciśnienia Wielkość nominalna Δp t L WA l/s m³/h Pa db(a) *-Z-V (trzystronny nawiew powietrza), poziom mocy akustycznej i strata ciśnienia Wielkość nominalna Δp t L WA l/s m³/h Pa db(a) PD 10

11 Szybki dobór -*-Z-V (czterostronny nawiew powietrza), poziom mocy akustycznej i strata ciśnienia Wielkość nominalna Δp t L WA l/s m³/h Pa db(a) < PD 11

12 Tekst do specyfikacji Tekst ten dotyczy podstawowego wariantu wykonania urządzenia. Tekst dla innych wariantów wykonania może być wygenerowany w języku angielskim w programie Easy Product Finder. Nawiewnik sufitowy z perforowaną kwadratową płytą czołową. Wariant nawiewny i wywiewny, do pomieszczeń komfortu. Płyta czołowa z ekranem przesłaniającym do poziomego, jednostronnego do czterostronnego wypływu powietrza. Do montażu zlicowanego we wszystkich sufitach modułowych lub pełnych sufitach gipsowo- kartonowych. Gotowy do montażu element składający się z płyty czołowej nawiewnika z ekranem przesłaniającym (tylko do nawiewu powietrza), oraz obudowy do pionowego podłączenia przewodu lub skrzynki rozprężnej z poziomym podłączeniem króćca. Perforowana płyta czołowa nawiewnika montowana za pomocą śruby centralnej (wariant - P). Króciec przyłączny dopasowany do połączeń z przewodami okrągłymi zgodnymi z wymogami norm PN-EN 1506 lub PN-EN Poziom mocy akustycznej szumu przepływu zmierzono w komorze pogłosowej zgodnie z normą PN-EN ISO Dane techniczne Wielkość nominalna płyta sufitowa: 248, 298, 398, 498, 593, 598, 618, 623 mm Wielkość nominalna nawiewnik: 250, 300, 400, 500, 600 mm Minimalny strumień objętości powietrza: l/s lub m³/h Maksymalny strumień objętości powietrza, przy L WA 50 db(a): l/s lub m³/h Różnica temperatury pomiędzy powietrzem nawiewanym, a powietrzem w pomieszczeniu: 10 do +10 K Parametry [m³/h] Δp t [Pa] Poziom mocy akustycznej L WA [db(a)] Cechy charakterystyczne Nawiew poziomy jednostronny do czterostronnego Perforowana płyta czołowa nawiewnika z blachy stalowej ocynkowanej Do wszystkich systemów sufitowych Poziome lub pionowe podłączenie przewodu Materiały Perforowana płyta czołowa nawiewnika z blachy stalowej ocynkowanej Obudowa, przepustnica i skrzynka rozprężna wykonane z blachy stalowej ocynkowanej Ekran przesłaniający z wykładziny akustycznej Uszczelka wargowa wykonana z gumy Obudowa lakierowana proszkowo, RAL 9005, (czarny) Płyta czołowa nawiewnika lakierowana na biało RAL 9010 P1: Lakierowane proszkowo, dowolny kolor RAL CLASSIC PD 12

13 Kod zamówieniowy T Z H M L / 600 x 593 / P1 RAL... Typ Nawiewnik sufitowy System sufitu P Modułowy lub gipsowo-kartonowy T Strop z teownikami System Z Nawiew A Wywiew Podłączenie H Poziome V Pionowe Przepustnica regulacyjna do bilansowania strumieni objętości powietrza Bez oznaczeń: brak M Z przepustnicą (tylko z dla wariantu wykonania H) Wyposażenie dodatkowe Bez oznaczeń: brak L Z uszczelką wargową Wielkość płyty czołowej nawiewnika [mm] -P Bez oznaczeń: wielkość płyty czołowej nawiewnika = wielkość nominalna 2 mm 598 Do stropów o wielkości Do stropów o wielkości Inne wymiary, maksymalnie 623 mm. -T 593 Do stropów z teownikami o wielkości Do stropów z teownikami o wielkości 625 Powierzchnia zewnętrzna Bez oznaczeń: lakierowane proszkowo RAL 9010 P1 Lakierowane proszkowo, wyspecyfikować kolor RAL CLASSIC Stopień połysku RAL % RAL % Inne kolory RAL 70 % Wielkość nominalna [mm] Przykład zamówienia: -T-Z-H-M-L/ System sufitu Strop z teownikami System Nawiew powietrza Podłączenie Poziome Przepustnica regulacyjna do bilansowania strumieni objętości powietrza Tak Akcesoria Z uszczelką wargową Wielkość nominalna 600 Wielkość płyty czołowej nawiewnika 593 Powierzchnia zewnętrzna RAL 9010, biały, stopień połysku 50 % PD 13

14 Kod zamówieniowy -AB AB / 250 Typ -AB Przesłony do nawiewnika sufitowego Wielkość nominalna [mm] PD 14

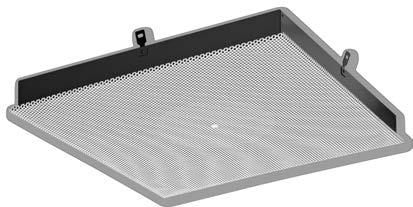

15 Warianty wykonania -Z-H -Z-V -...-H Zaprojektowane aby zapewnić wysoki komfort Wraz z uznanymi projektantami i architektami firma TROX opracowała nawiewniki sufitowe, ścienne, podłogowe i kratki, które są zarówno estetycznymi elementami wyposażenia wnętrz jak również spełniają najwyższe wymagania aerodynamiki i akustyki. Wariant Nawiewnik sufitowy z kwadratową płytą czołową Ze skrzynką rozprężną z poziomym podłączeniem króćca Cechy charakterystyczne Perforowana kwadratowa płyta czołowa ze specjalnym ekranem przesłaniającym Łatwy montaż płyty czołowej nawiewnika śrubą centralną z ozdobną zaślepką (wariant -P) Cechy konstrukcyjne Króciec przyłączny dopasowany do połączeń z przewodami okrągłymi zgodnymi z wymogami norm PN-EN 1506 lub PN-EN Króciec z przetłoczeniem do uszczelki wargowej (jeśli zamówiono z uszczelką) Wielkości nominalne Płyta sufitowa 248, 298, 398, 498, 598, 623 (wielkości pośrednie 249 do 622, w odstępach co 1 mm) Płyta czołowa nawiewnika 250, 300, 400, 500, V Zaprojektowane aby zapewnić wysoki komfort Wraz z uznanymi projektantami i architektami firma TROX opracowała nawiewniki sufitowe, ścienne, podłogowe i kratki, które są zarówno estetycznymi elementami wyposażenia wnętrz jak również spełniają najwyższe wymagania aerodynamiki i akustyki. Cechy charakterystyczne Kwadratowa płyta czołowa Skrzynka rozprężna z pionowym podłączeniem króćca Cechy konstrukcyjne Króciec przyłączny dopasowany do połączeń z przewodami okrągłymi zgodnymi z wymogami norm PN-EN 1506 lub PN-EN Wariant Nawiewnik sufitowy z kwadratową płytą czołową Ze skrzynką rozprężną z pionowym podłączeniem króćca Wielkości nominalne Płyta sufitowa 248, 298, 398, 498, 598, 623 (wielkości pośrednie 249 do 622, w odstępach co 1 mm) Płyta czołowa nawiewnika 250, 300, 400, 500, 600 PD 15

16 Wymiary i ciężary Kwadratowa płyta czołowa ze skrzynką rozprężną z poziomym podłączeniem króćca Q₃ C A H₃ H₁ D Q₁ -...-H Wielkość nominalna -P -T Q 1 ØD H 1 Q 3 H 3 A C Skrzyn ka rozprężna mm mm mm mm mm mm mm mm kg AK-Uni AK-Uni AK-Uni AK-Uni AK-Uni T: Q 1 = 618 dostępne dla sufitów z teownikami o wielkości modułu 625 -P : Q 1 dostępne do 623 mm m 2,8 4,0 6,5 9,6 13,8 PD 16

17 Wymiary i ciężary...-v Q₃ ØD C H₁ H₃ Q₁ -...-V Wielkość nominalna -P -T Q 1 ØD H 1 Q 3 H 3 C m mm mm mm mm mm mm mm kg , , , , ,4 -T: Q 1 = 618 dostępne dla sufitów z teownikami o wielkości modułu 625 -P : Q 1 dostępne do 623 mm PD 17

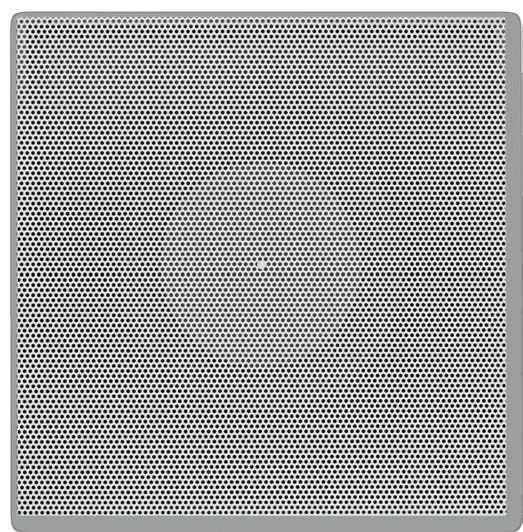

18 Szczegóły produktu Płyta czołowa nawiewnika Q₁ Wielkość nominalna -P -T Q 1 Q 1 A eff mm mm m² , , , , ,0580 PD 18

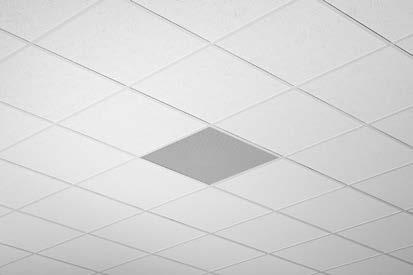

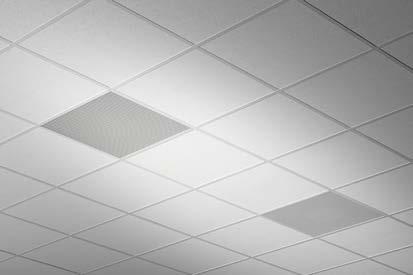

19 Przykłady zastosowania Montaż w sufitach z teownikami Montaż w sufitach z teownikami, rozmieszczenie w rzędzie PD 19

20 Szczegóły montażu Montaż i uruchomienie Zalecane do montażu w pomieszczeniach o wysokości do 4.00 m Montaż w stropach gipsowo-kartonowych, modułowych i stropach z teownikami Poziome lub pionowe podłączenie przewodu Jeśli istnieje konieczność należy zbilansować strumienie objętości powietrza za pomocą przepustnicy regulacyjnej Rysunki schematyczne przedstawiające sposoby montażu Montaż zlicowany z sufitem z kwadratową skrzynką rozprężną Przewód 2 Otwór do podwieszenia 3 Płyta czołowa nawiewnika Poziome podłączenie przewodu Cztery otwory do podwieszenia Podwieszenie za pomocą drutów, wieszaków lub zawiesi Montaż zlicowany z sufitem wariantu z podłączeniem pionowym Przewód 2 Uchwyt do podwieszenia 3 Płyta czołowa nawiewnika Pionowe podłączenie przewodu Trzy uchwyty do podwieszania Podwieszenie za pomocą drutów, wieszaków lub zawiesi PD 20

21 Szczegóły montażu Do wszystkich sys temów sufitowych Montaż w suficie modułowym Montaż w suficie pełnym Przymocować skrzynkę rozprężną do sufitu Konstrukcja sufitu modułowego jest niezależna od płyty czołowej nawiewnika Płytę czołową nawiewnika zamontować po zakończeniu montażu sufitu Montaż w sufitach z teownikami Przymocować skrzynkę rozprężną (jeśli konieczne, z płytą czołową nawiewnika) do sufitu Dopasować elementy sufitu gipsowo-kartonowego Płytę czołową nawiewnika można zamontować po zakończeniu montażu sufitu Montaż w sufitach z teownikami, płyta czołowa nawiewnika spoczywa na teownikach Przymocować skrzynkę rozprężną do sufitu Konstrukcja sufitu z teownikami jest niezależna od płyty czołowej nawiewnika Płytę czołową nawiewnika zamontować poniżej teowników po zakończeniu montażu sufitu Przymocować skrzynkę rozprężną do sufitu Płyta czołowa nawiewnika oparta na teownikach PD 21
