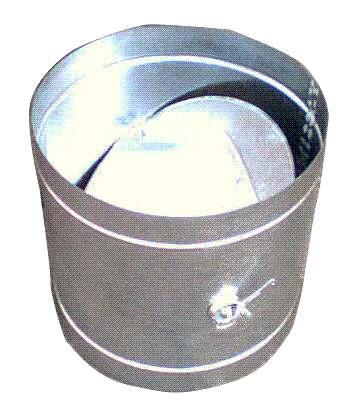

1 Przepustnica jednopłaszczyznowa okrągła Wymiar E 98,8 3,8 8,7 198,6 248,5 313,4 398,4 8,4 8, Stalowa okrągła przepustnica z jednym skrzydłem na osi centralnej sterowanym mechanizmem do ręcznego nastawienia lub do nastawiania siłownikiem. Możliwe są wykonania szczelne w których skrzydło przepustnicy jest odpowiednio wyprofilowane do kształtu wykonanego w cylindrze przepustnicy tak zwanej zygi. ociśnięcie skrzydła do zygi uszczelnia wypływy boczne wokół skrzydła.

2 Przepustnica jednopłaszczyznowa prostokątna H H masa [kg] 1,9 2,0 2,3 2,7 3,0 2,6 3,0 3,4 4,0 4,7 3,7 4,3 4,8 5,7 6,7 5,3 6,2 7,1 8,4 10,0 Przepustnice są stosowane w urządzeniach wentylacyjnych i klimatyzacyjnych do zmiany przepływu objętości powietrza oraz odcięcia przepływu powietrza. Wykonywane są jako jedno- i wielopłaszczyznowe. Przepustnice jedno - płaszczyznowe stosowane są przede wszystkim do odcięcia przepływu, a rzadziej do regulacji natężenia przepływu powietrza (tylko przy małych przekrojach poprzecznych przewodów). Przepustnice wielopłaszczyznowe znajdują zastosowanie przede wszystkim w układach sterowania i regulacji natężenia przepływu powietrza oraz do zmiany udziału poszczególnych składników powietrza. Przepustnice jednopłaszczyznowe wykonywane są zgodnie z normą N-70/ Przepustnice mogą być sterowane ręcznie lub siłownikiem. Siłowniki mogą być z napędem elektrycznym 24V lub 230V lub z napędem pneumatycznym 4,8 bar.

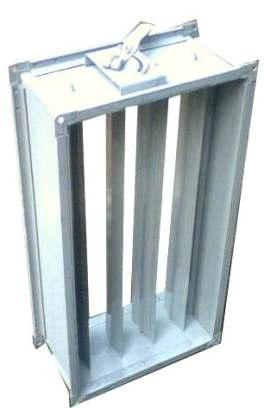

3 Przepustnica wielopłaszczyznowa o przekroju prostokątnym C C masa [kg] 5,5 6,0 7,0 6,0 7,0 8,0 9,5 7,0 8,0 9,0 11,0 13,0 8,0 9,0 10,0,5,0 17,5 9,0 10,5,0 14,5 17,0 20,5 25,0 Przepustnice wielopłaszczyznowe wykonywane są z blachy stalowej ocynkowanej. Regulowane są w sposób ręczny lub dzięki siłownikom szwajcarskiej firmy EIMO, zasilanymi napięciem 24V lub 220V. Wysokość [] przepustnicy jest wielokrotnością wymiaru koła zębatego (mm) plus grubość ramki (20mm lub 30mm), szerokość [] określona jest typoszeregiem wymiarów kanałów. la wszystkich przepustnic długość [] wynosi 180mm. Wymiar [] może być dowolny, wtedy stosowane są progi na uzupełnienie różnicy między wielokrotnością wymiaru koła () a wymiarem zadanym. Przepustnice wielopłaszczyznowe wykonywane są zgodnie z normą N - 70/ Sposób wymiarowania przepustnicy x przedstawiono na szkicu.

4 Przepustnica zwrotna Stalowa, okrągła przepustnica zwrotna, z dwoma aluminiowymi skrzydełkami zaworowymi, zamocowanymi na zawiasach. Może być montowana bezpośrednio w kanale wentylacyjnym. Przepustnica otwiera się pod ciśnieniem, a zamyka na skutek działania sprężyny, kiedy ciśnienie zmaleje. Ø model d 1d Model Model Możliwe są alternatywnie inne wykonania oparte na przegubie mimośrodowym - wykonania okrągłe i prostokątne. Materiał bl. ocynk lub kwasówka.

5 Przepustnice zwrotne z tworzywa S fi b Cena zł. Netto ,60 19,60 25,80 Przepustnica zwrotna z płytą montażową fi a b c Cena zł. Netto ,60 26,80 37,00 Przepustnica zwrotna metalowa N Cena euro netto Cena zł netto 14,60,26 17,95 21,25,45 48,43 87,21 71,54 74,77,00 104,00 198,20 237,30 427,33

6 Przepustnica okrągła wielopłaszczyznowa Wielkość p n d

7 Przepustnica zwrotna kanałowa prostokątna wielopłaszczyznowa (regulator nadciśnienia) ogranicznik b axb a oś żaluzji łożyskowana a x b x x x 180x180 x x 300x300 x 350x350 x 450x450 x 550x550 Minimalna nadwyżka ciśnienia dp = 5 Pa przy 2 m/s, 8 Pa przy 3 m/s, Pa przy 4 m/s. Możliwe inne rozmiary. Przy a większym od 700 przepustnice wykonuje się jako dzielone.
